非常感谢学员朋友秋双jack的在清明假期还努力坚持学习，还给大家分享关于自己学习bootanimation的实战学习笔记，大家记得为他点赞，感谢他的干货笔记分享。

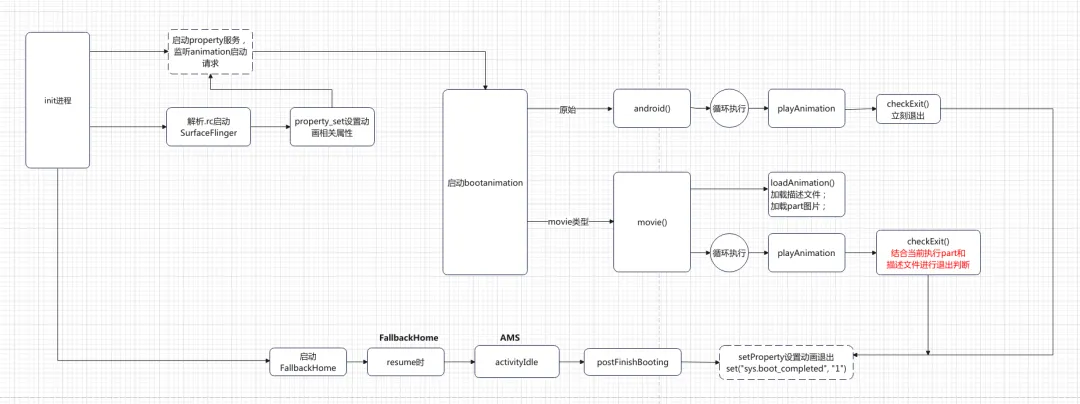

一、开机动画启动、结束流程

1. init进程启动property服务，通过epoll监听动画开始；
2. init进程启动SurfaceFlinger，SurfaceFlinger启动过程中通过property_set设置动画开始
3. epoll监听到后启动Bootanimation
4. 执行movie或者android动画，执行过程中持续检查”sys.boot_completed”，判断动画是否应该结束
5. FallbackHome启动后通过AMS->postFinishBooting设置”sys.boot_completed”，结束动画

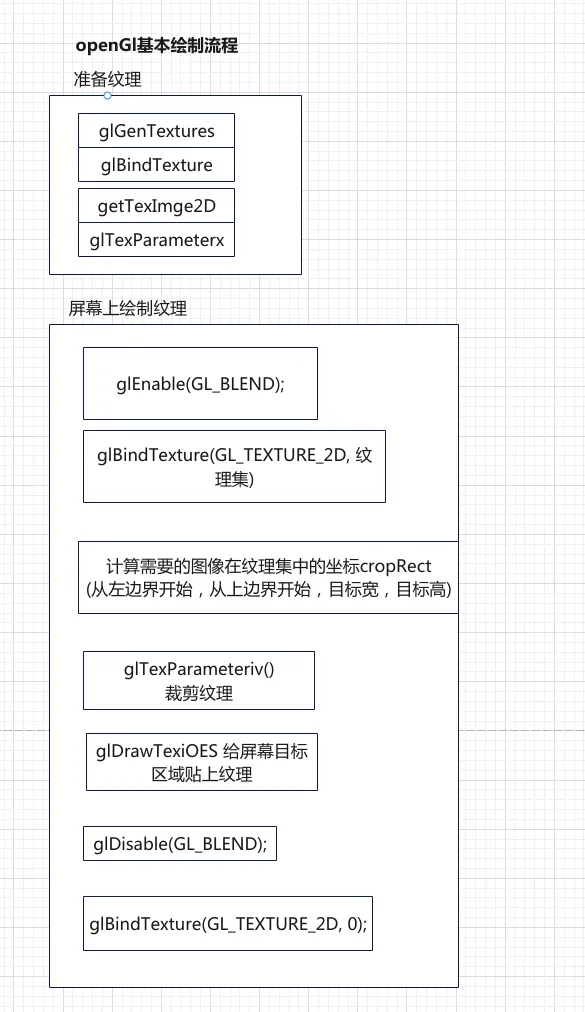

二、openGl基本绘制流程

1. 准备图片
2. 准备纹理
3. 绘制纹理

三、修改绘制android()动画步骤

1. 准备图片./base/core/res/assets/images/图片.png
2. 类中添加mClockFont定义
3. 将动画启动固定为android()
4. initFont()
5. 设置屏幕绘制区域updateRect、glScissor
6. drawclock()
7. 关闭纹理资源

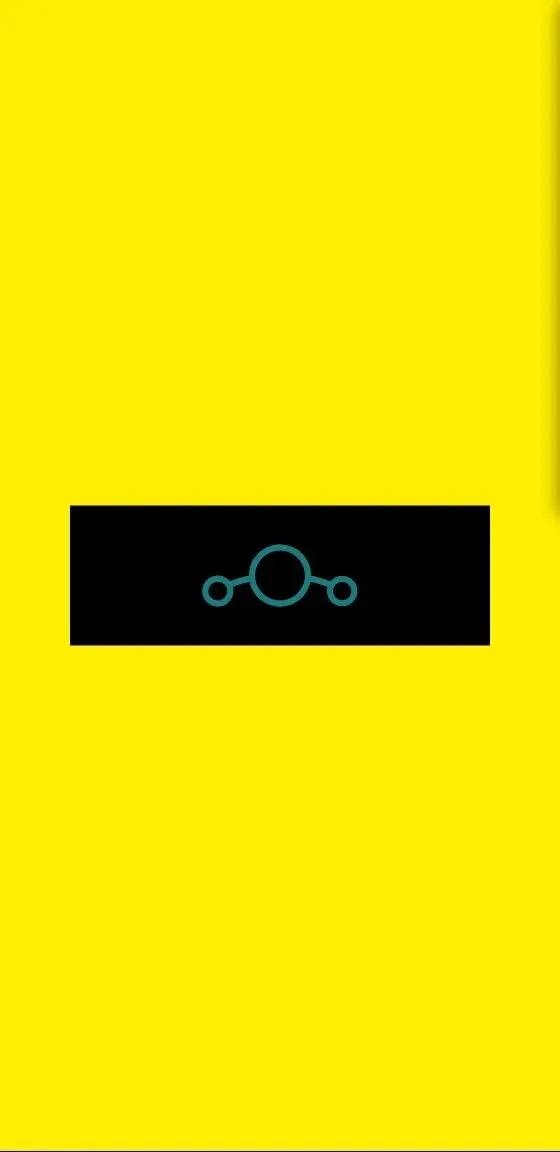

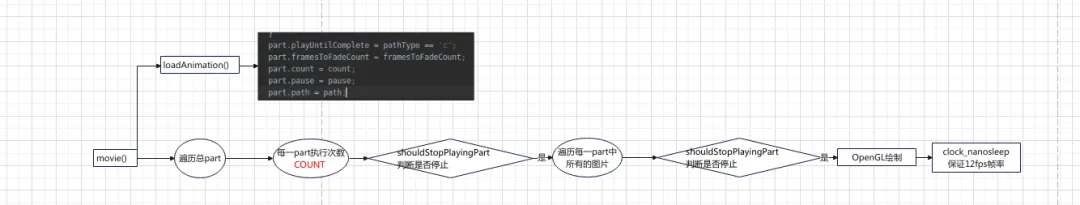

四、绘制movie()动画

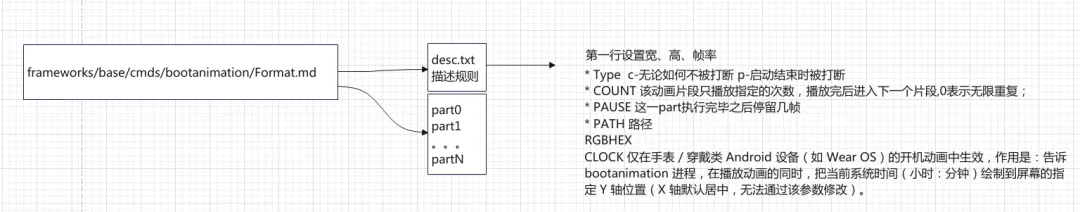

desc描述文件

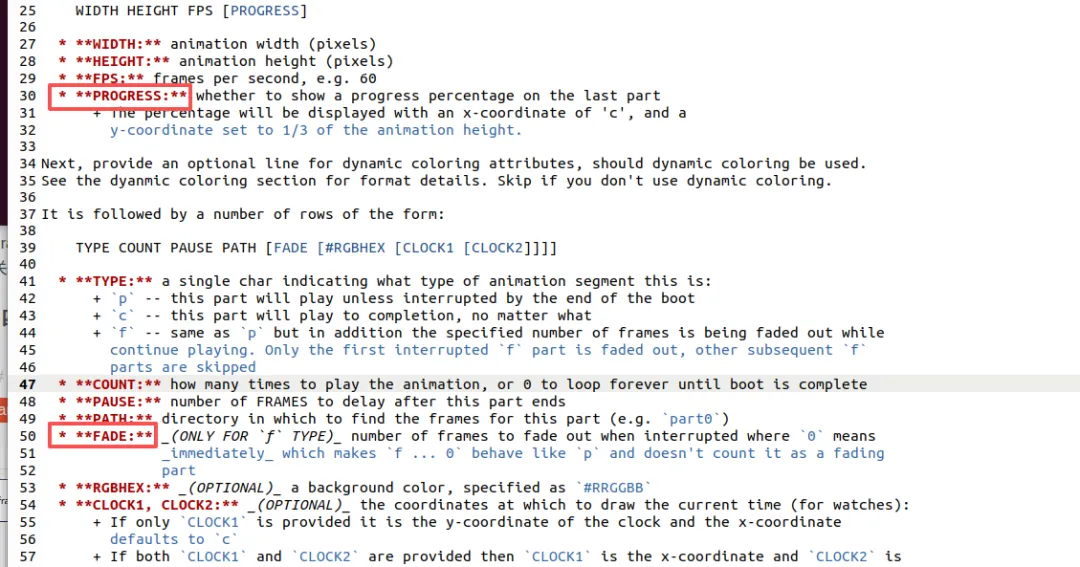

frameworks/base/cmds/bootanimation/Format.md

android13.0比android8.0多了一些选项：FADE好像是设置退出时的淡出效果，收到后用N帧平滑淡出。PROGRESS是否在最后一part显示进度条？

操作步骤

android8.0步骤

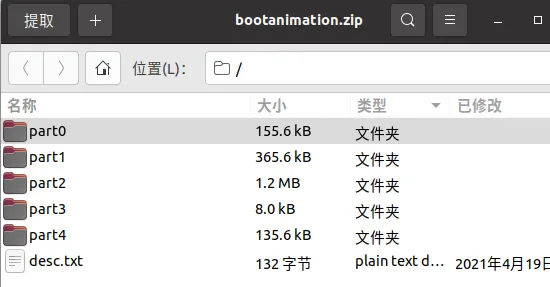

1. 准备desc文件和part图片,打包成bootanimation.zip

必须要以存储方式打包压缩zip -r -X -Z store bootanimation part*/* desc.txt

1. 将animation.zip放到frameworks/base/cmds/bootanimation目录下
2. 编译-实际编译时是在android.mk里面通过命令cp拷贝到system中
3. 编译完成后在/out/target/product/generic_x86_64/system/media目录下能看到有bootanimation.zip就成功了 无需修改代码

android13.0步骤

1. 准备desc文件和part图片,打包成bootanimation.zip(必须要以存储方式打包)

必须要以存储方式打包压缩zip -r -X -Z store bootanimation part*/* desc.txt

1. 将bootanimation.zip放到device/generic/common/bootanimation/下
2. 我的device目标是lunch sdk_phone_x86，所以可以修改./build/make/target/product/sdk_phone_x86.mk，在末尾加上

PRODUCT_COPY_FILES += \    device/generic/common/bootanimation/bootanimation.zip:system/media/bootanimation.zipPRODUCT_ARTIFACT_PATH_REQUIREMENT_ALLOWED_LIST += system/media/bootanimation.zip

1. 编译

五、android和movie动画结束流程区别

结束动画的流程对于movie和android来说是有区别的: 1.执行android时，有结束动画请求立刻就结束 2.执行movie时，主要判断当前part是否立刻结束，其实对于后面的part无论如何是要完全执行完的。并不是我最初理解的直接结束动画。

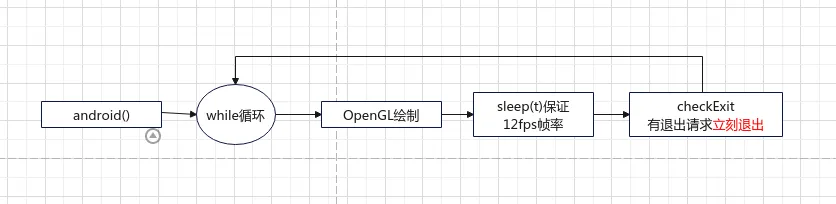

android动画的checkExit()

movie动画的checkExit()

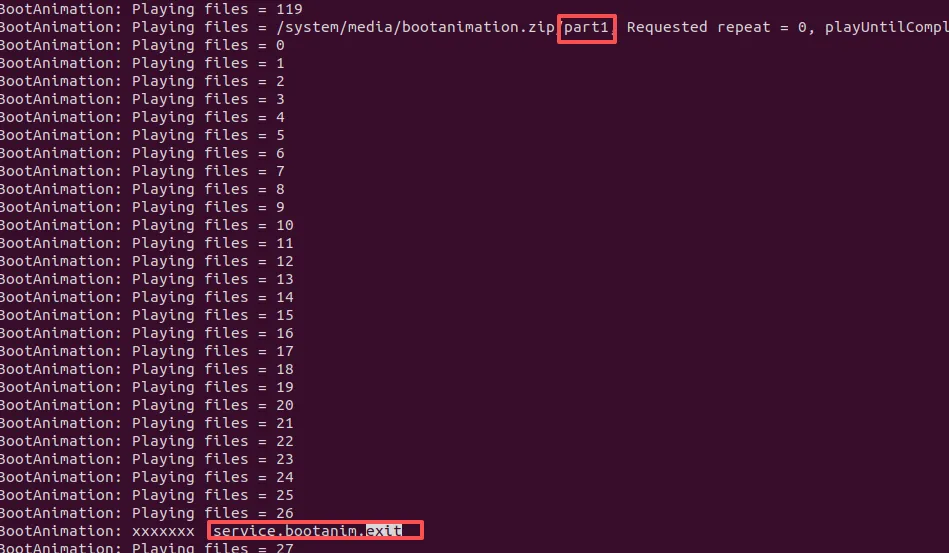

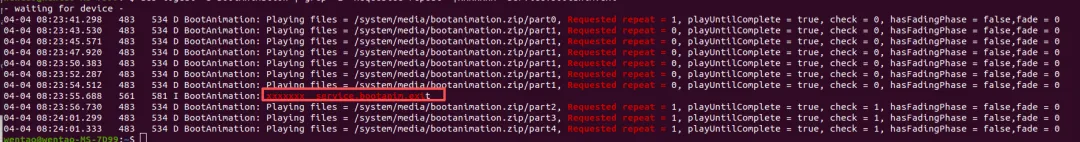

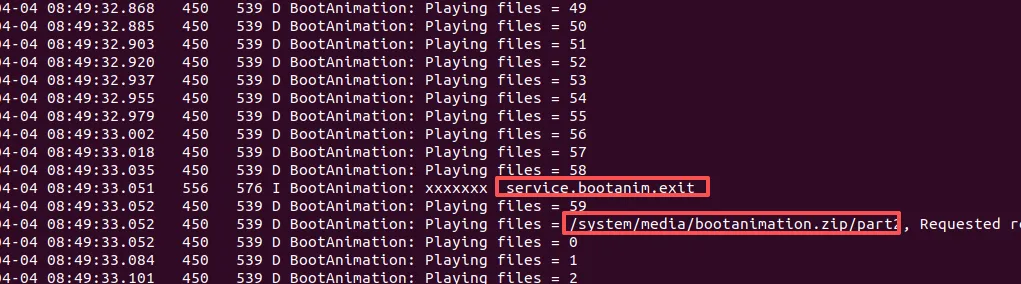

Android13如下的一个desc文件，动画执行完part0后，循环执行part1，直到shouldStopPlayingPart->checkExit()检测到wms设置动画退出。

108036060c 10 part0 #ffee00 c cc 00 part1 #ffee00 c cc 10 part2 #ffee00 c cc 11 part3 #ffee00 c cc 10 part4 #ffee00 c c

将part1剩余的部分执行完毕，再执行part2、part3、part4，动画结束。并不是我最初理解的直接结束，part2、part3、part4也不执行了。type=c把后面的图片都播放完，才执行part2type=p立刻停止，执行part2
