日立ELS05系统规格表参数说明

日立ELSC05系统规格表参数说明

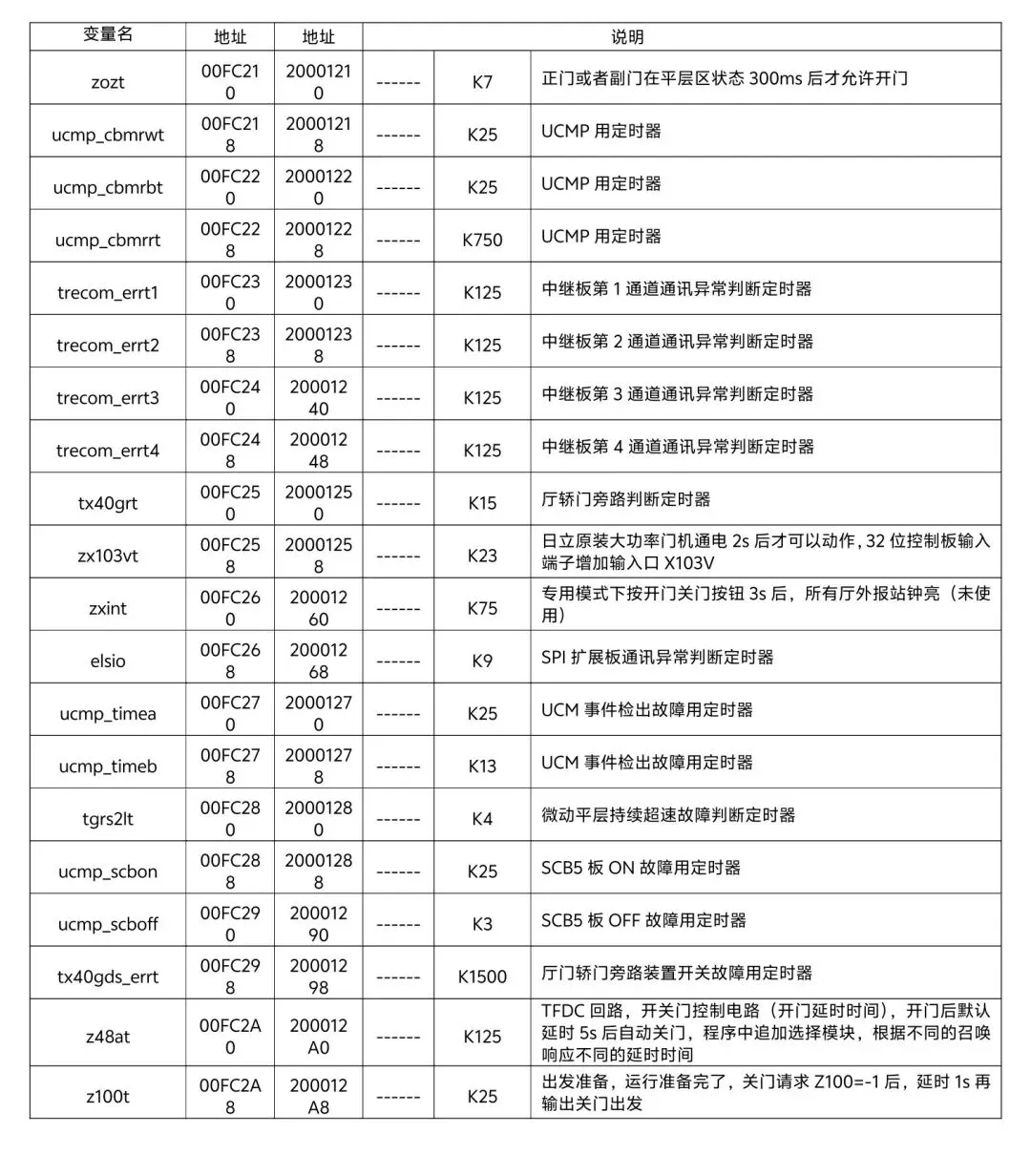

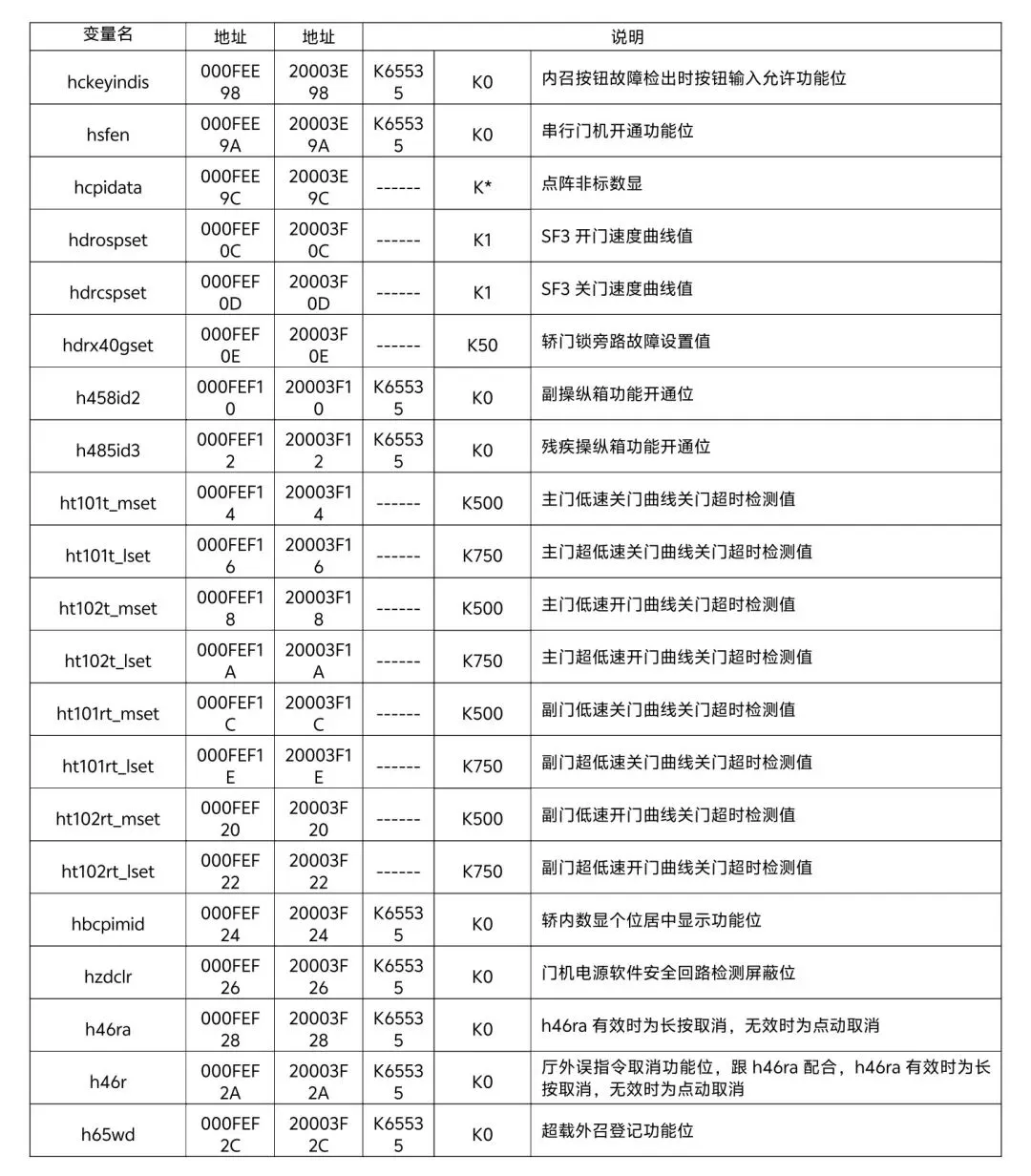

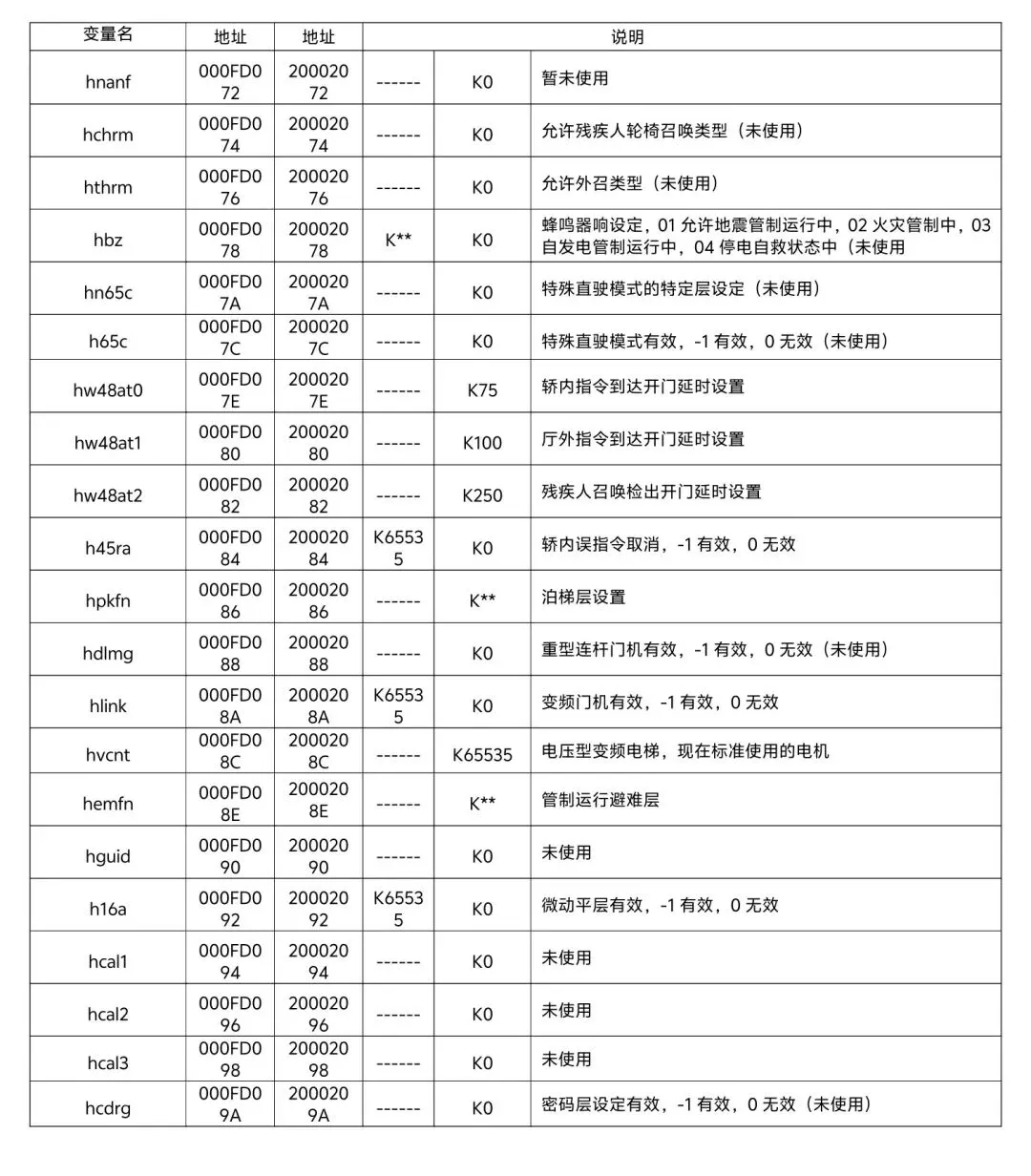

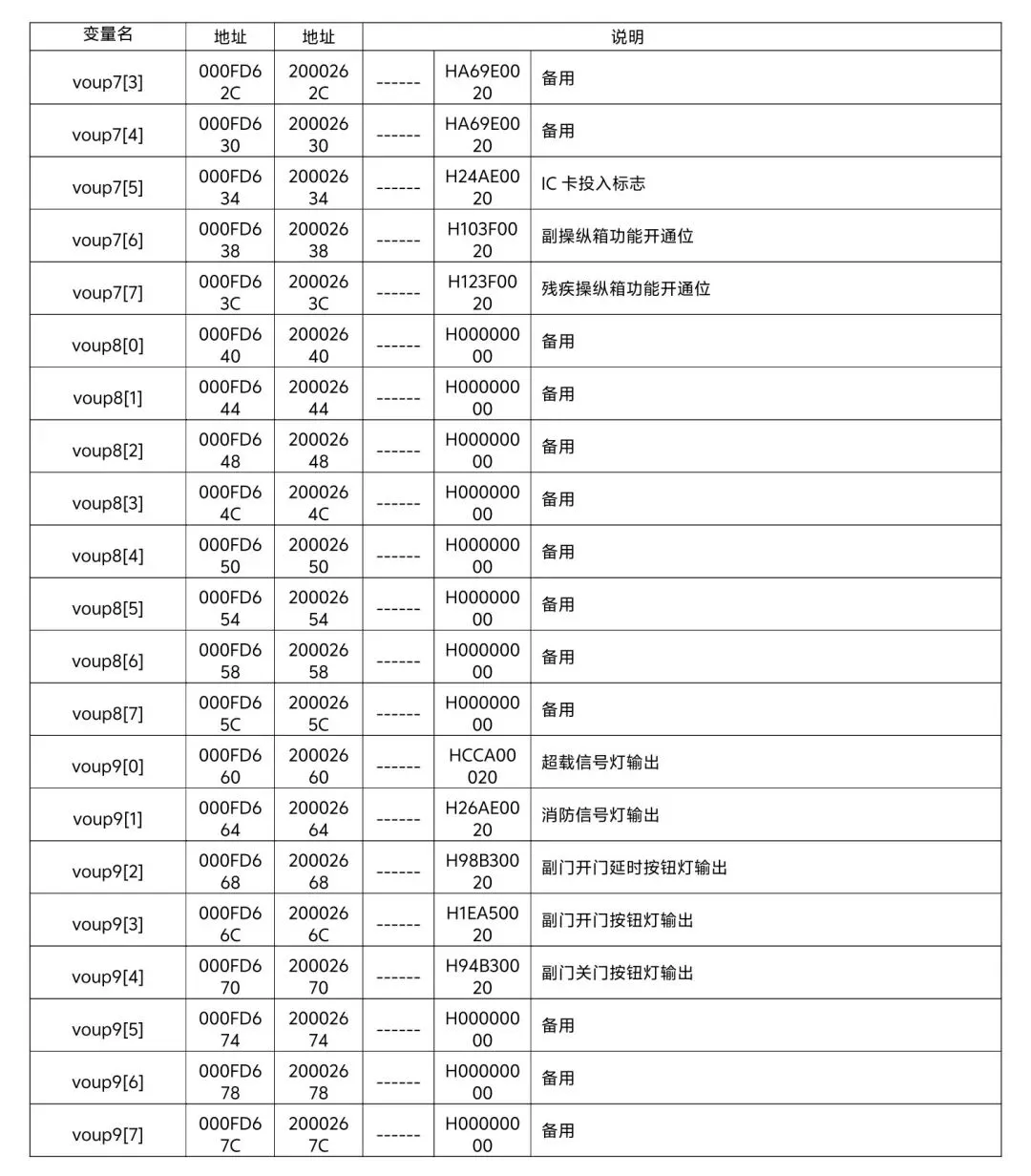

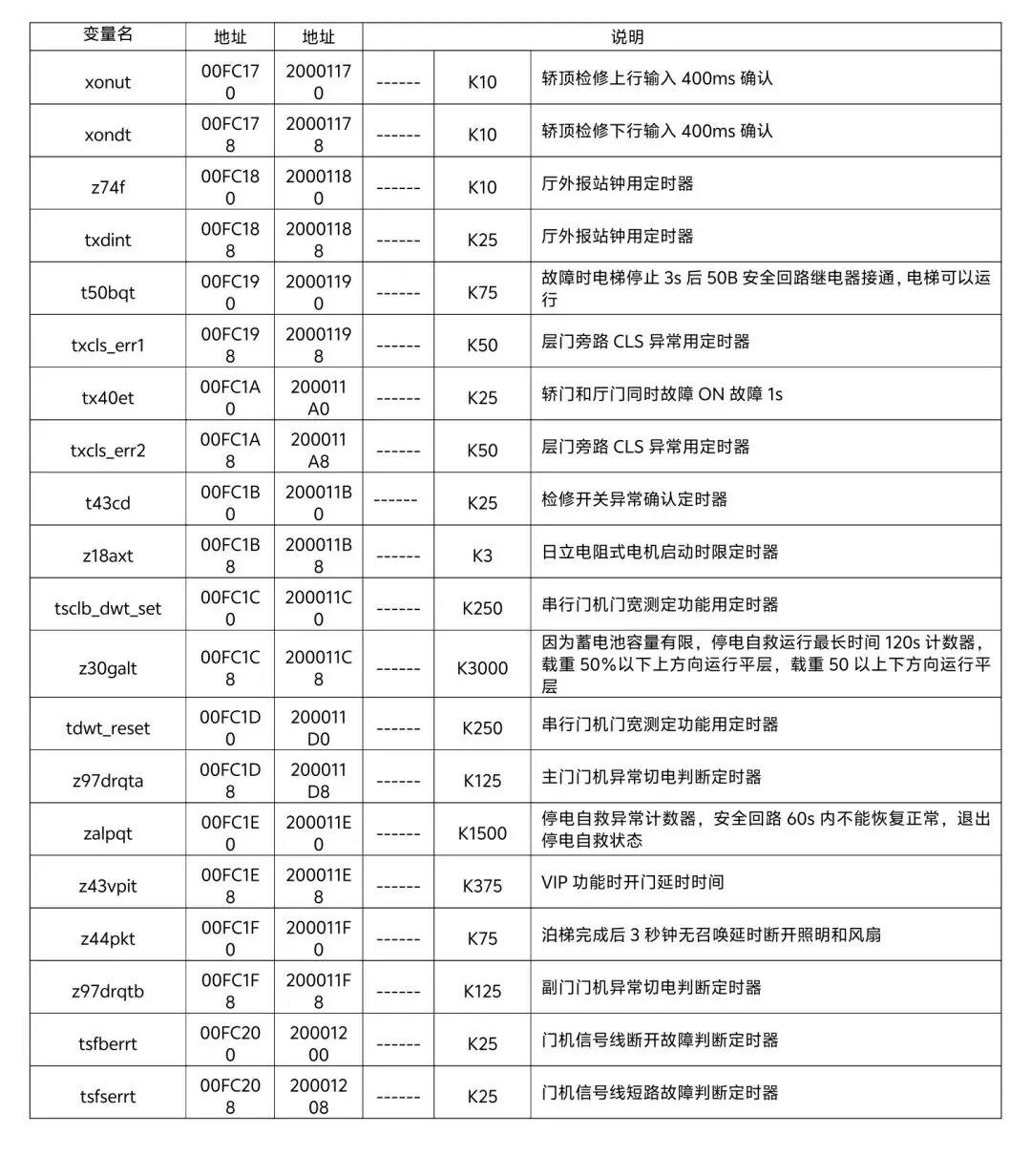

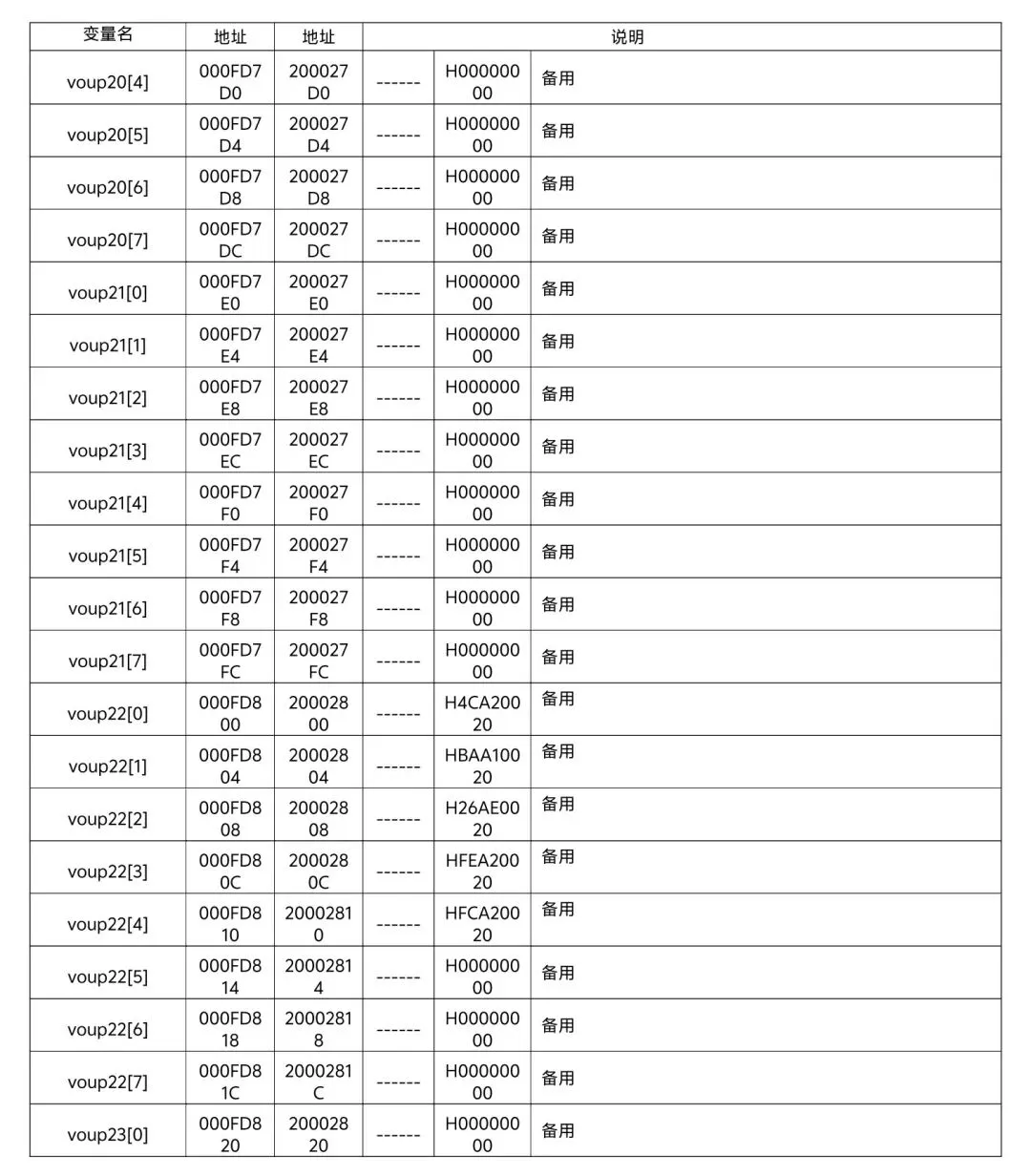

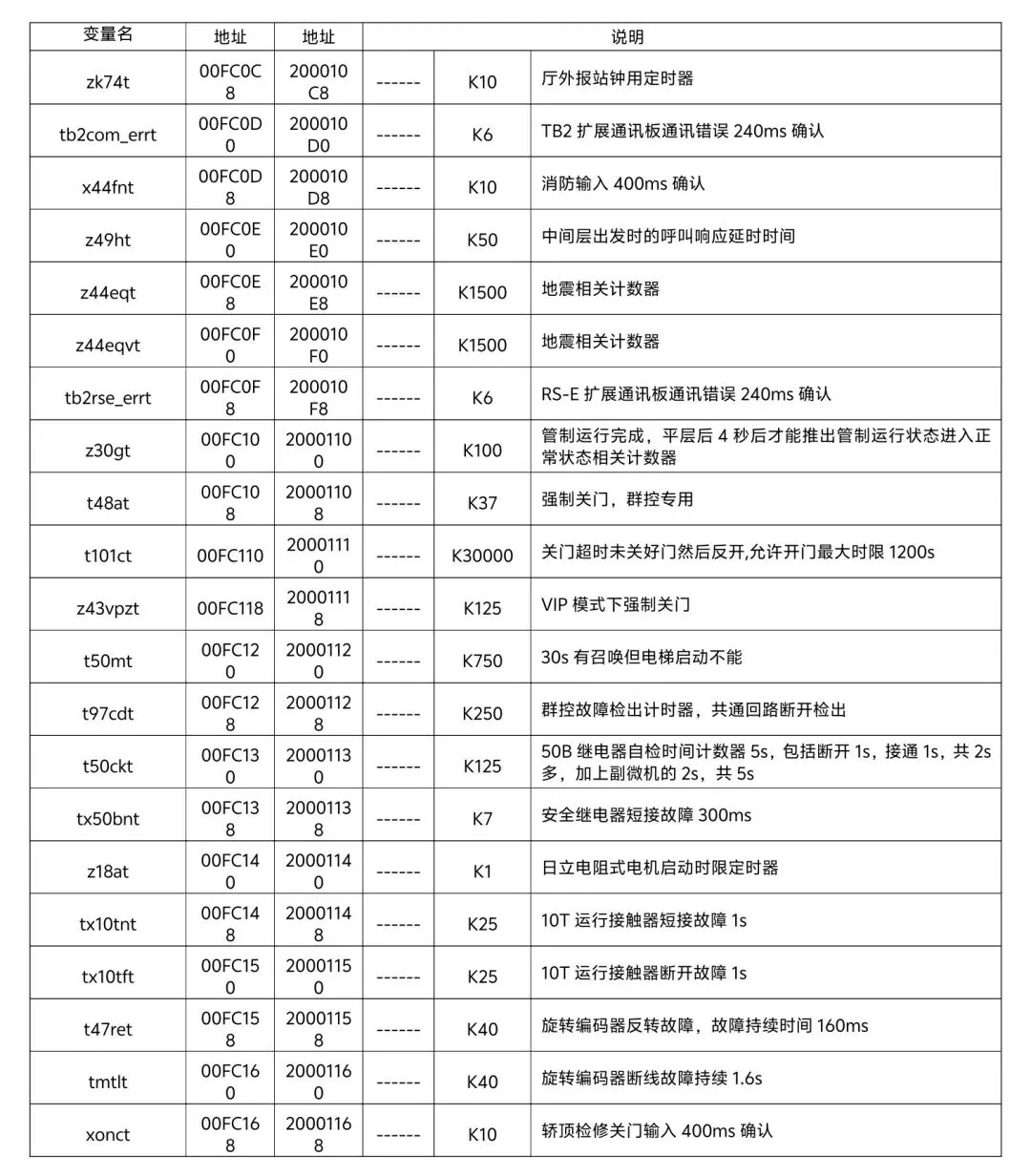

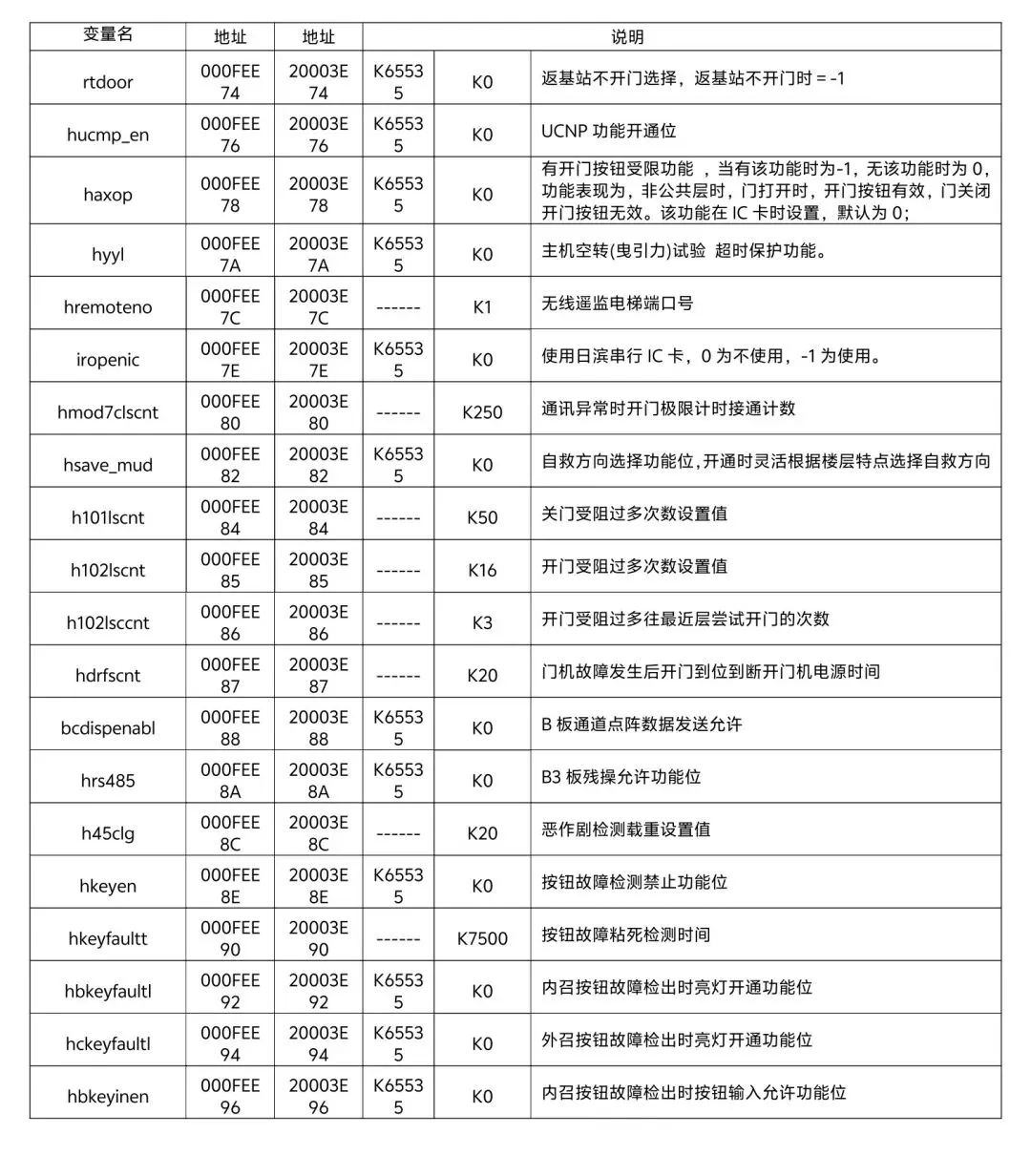

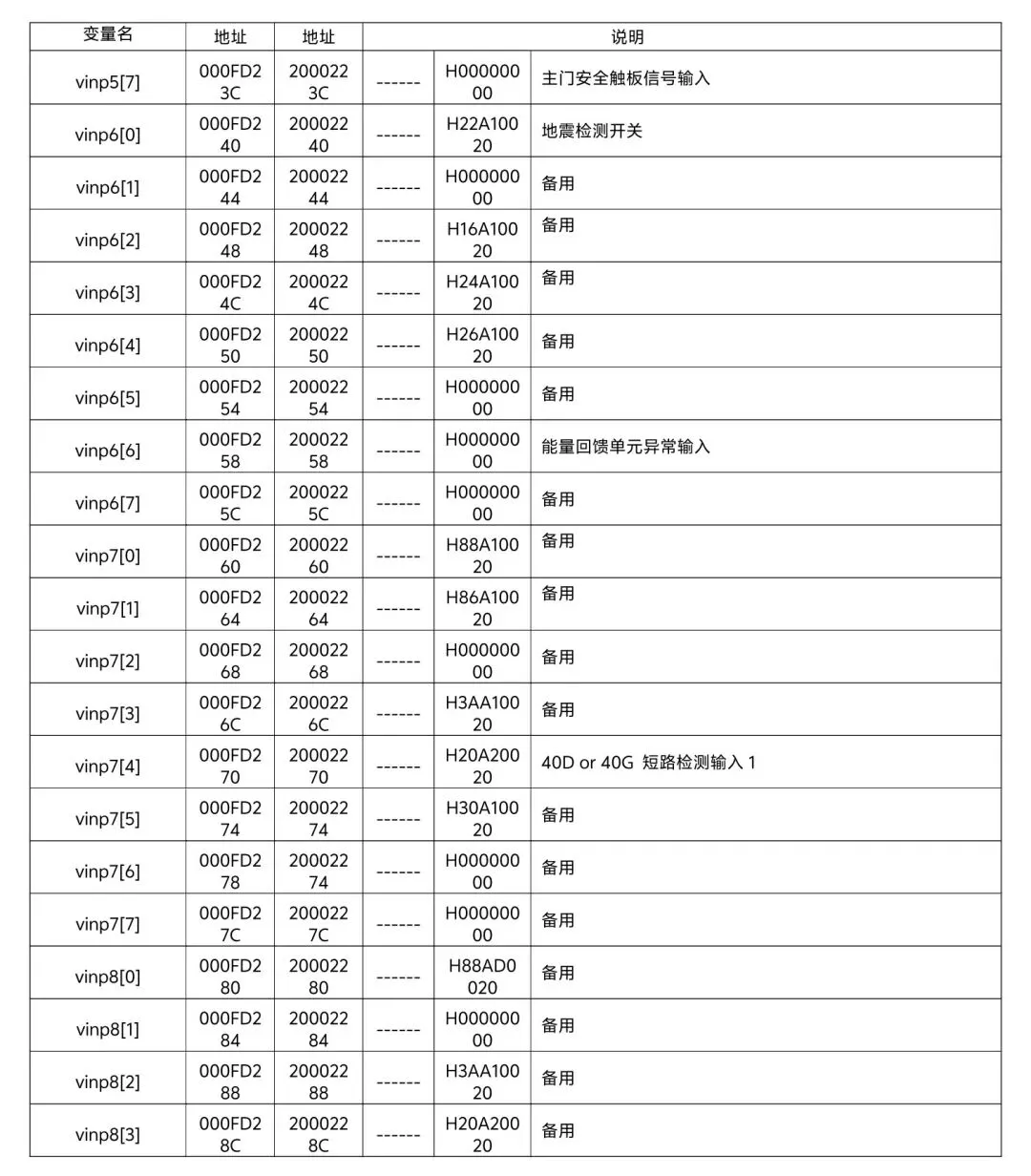

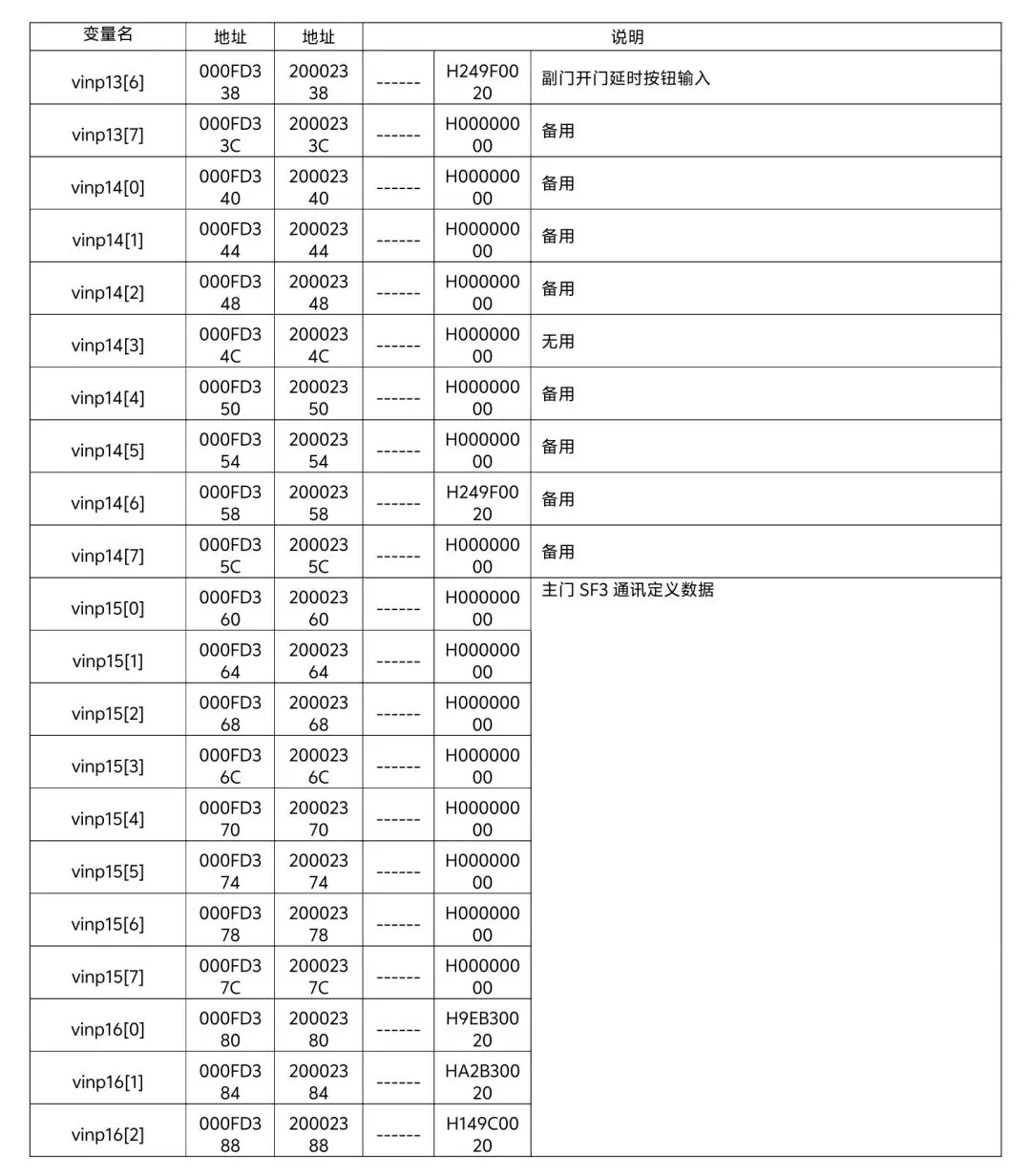

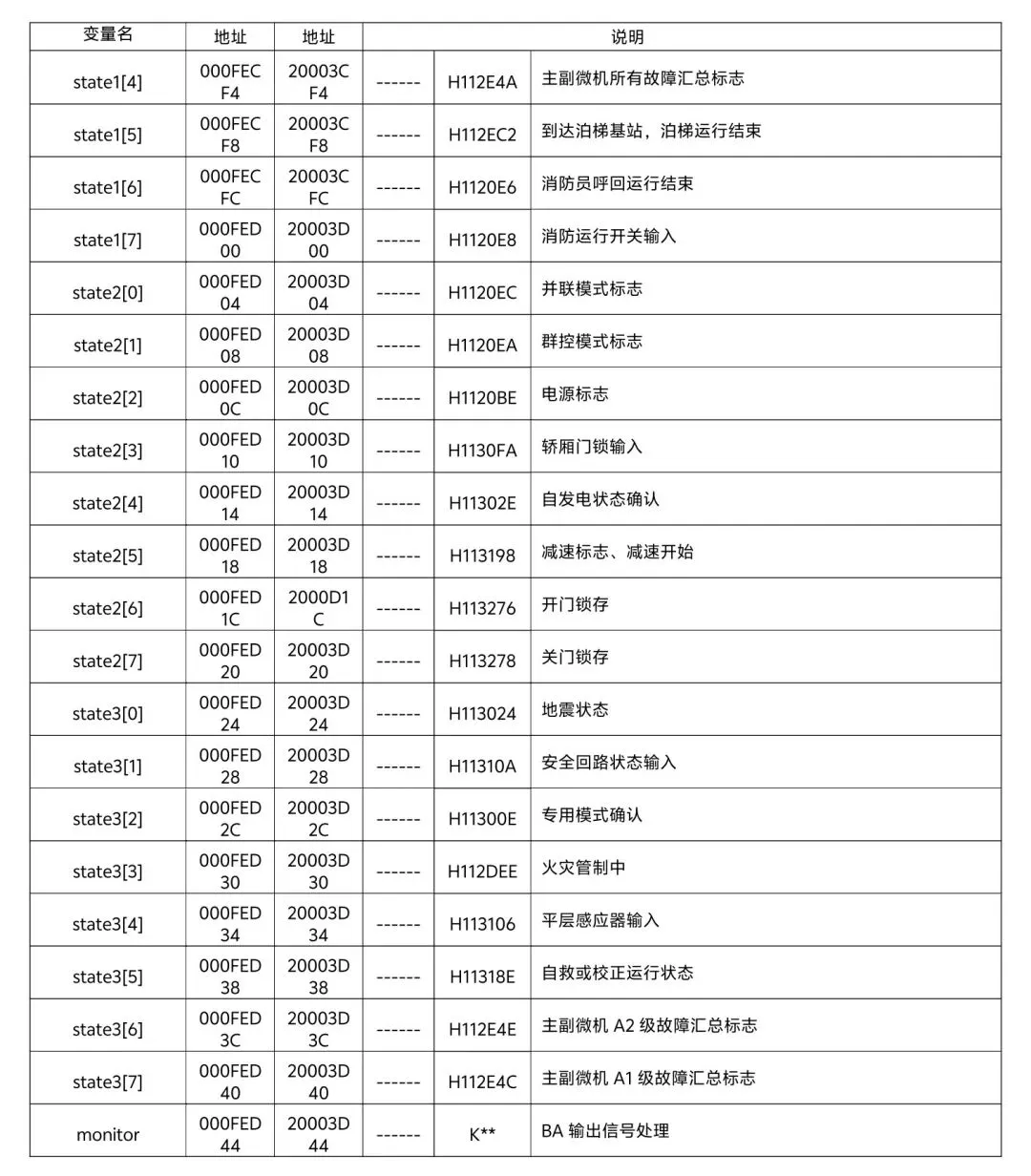

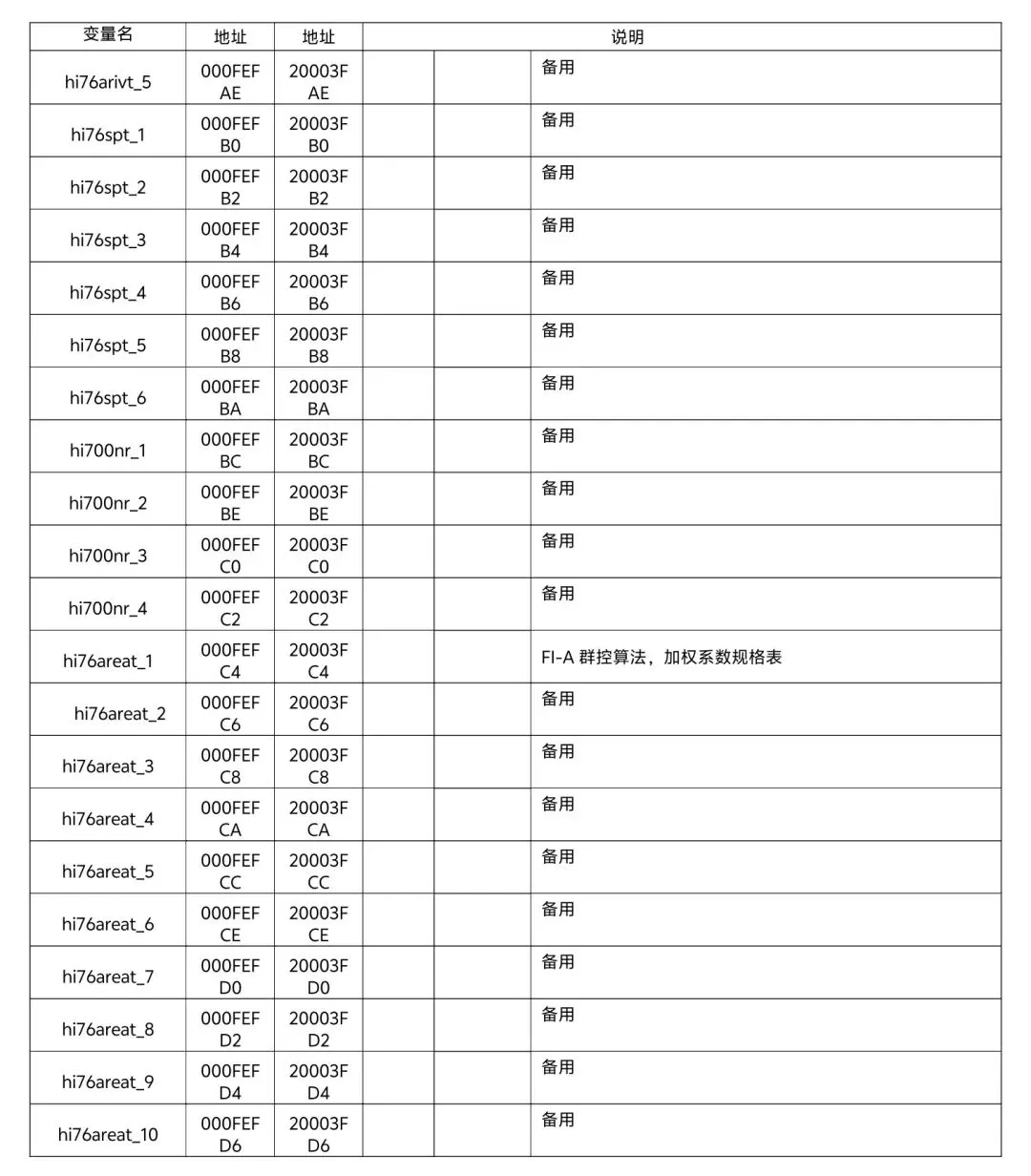

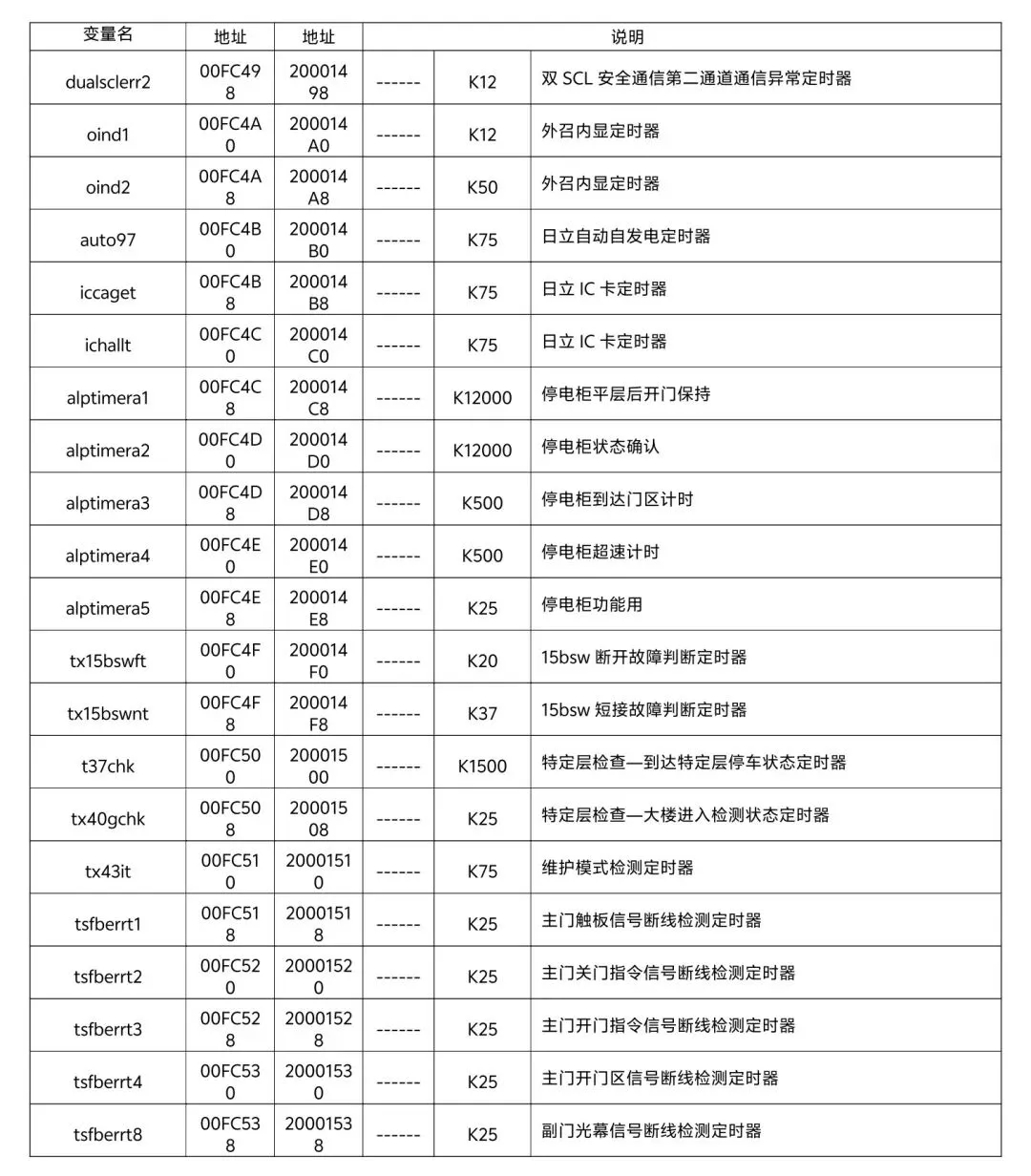

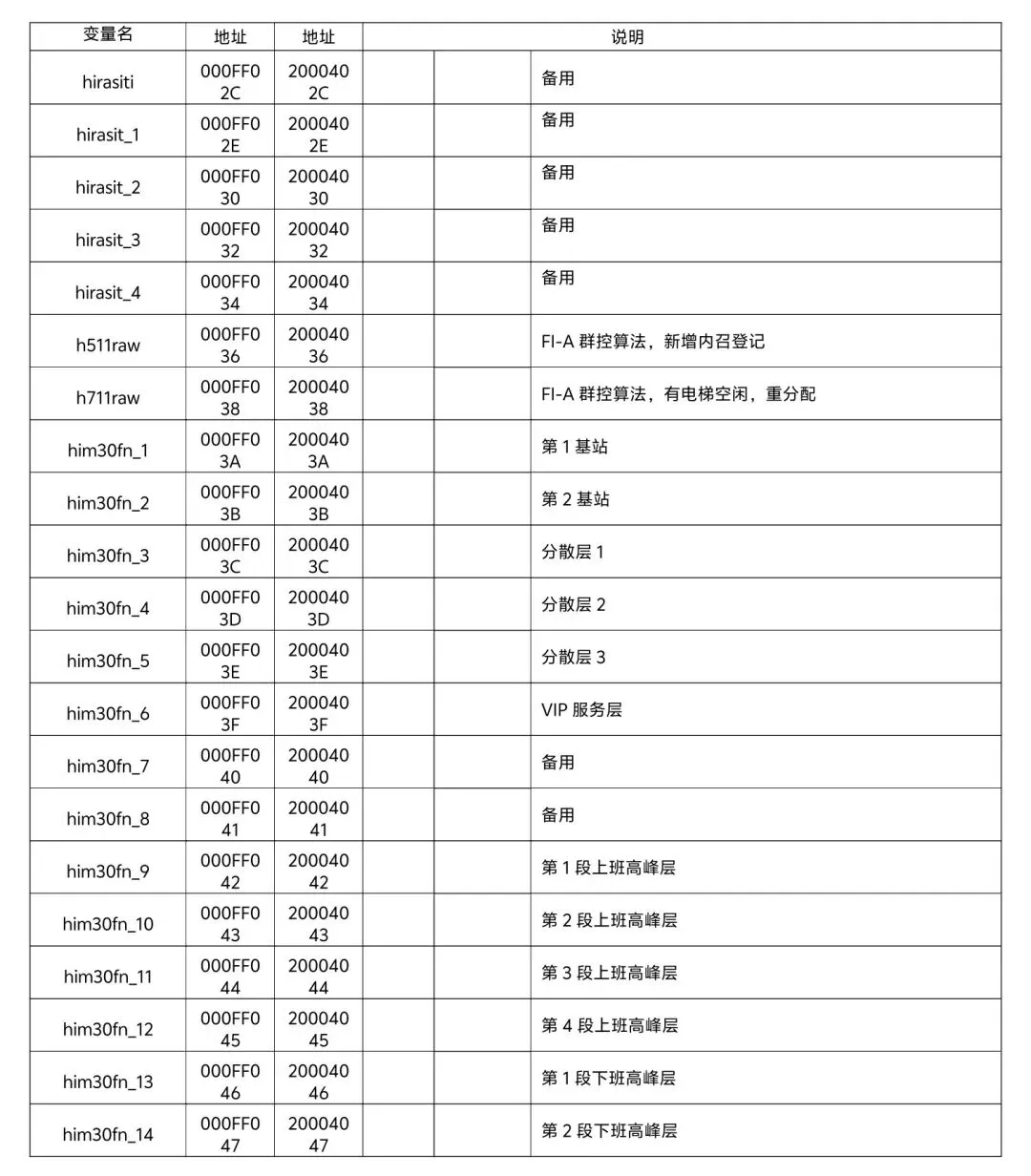

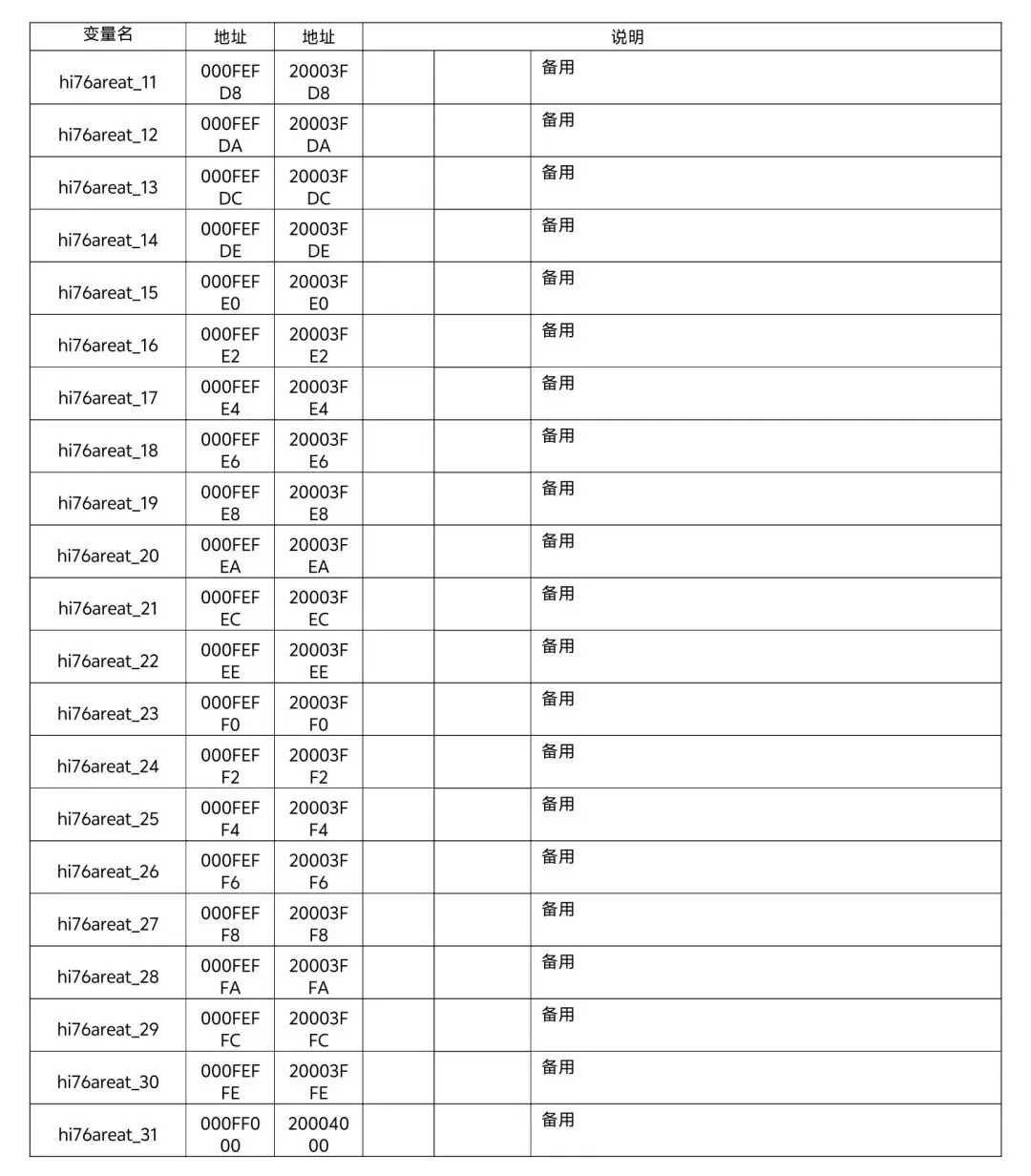

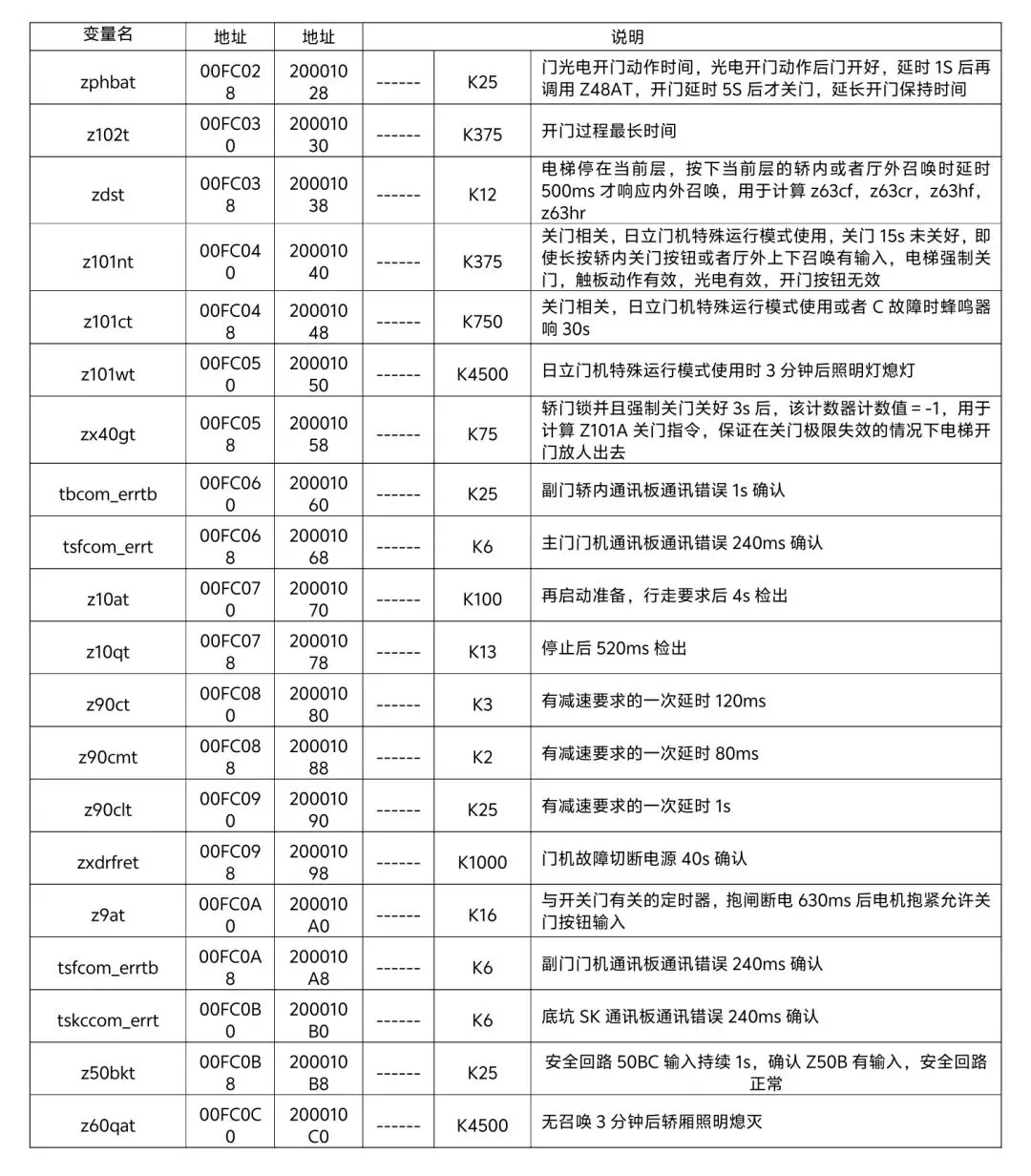

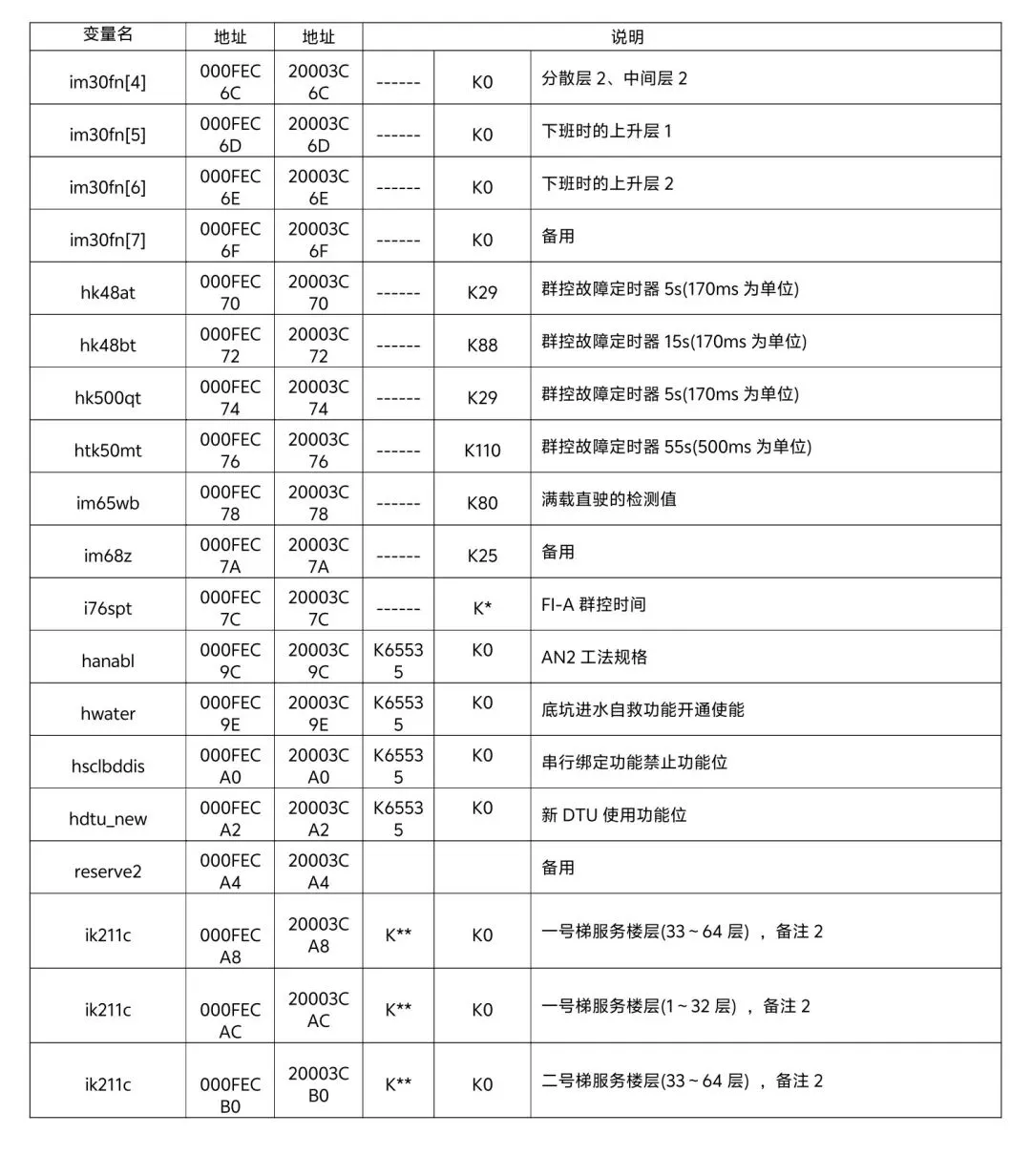

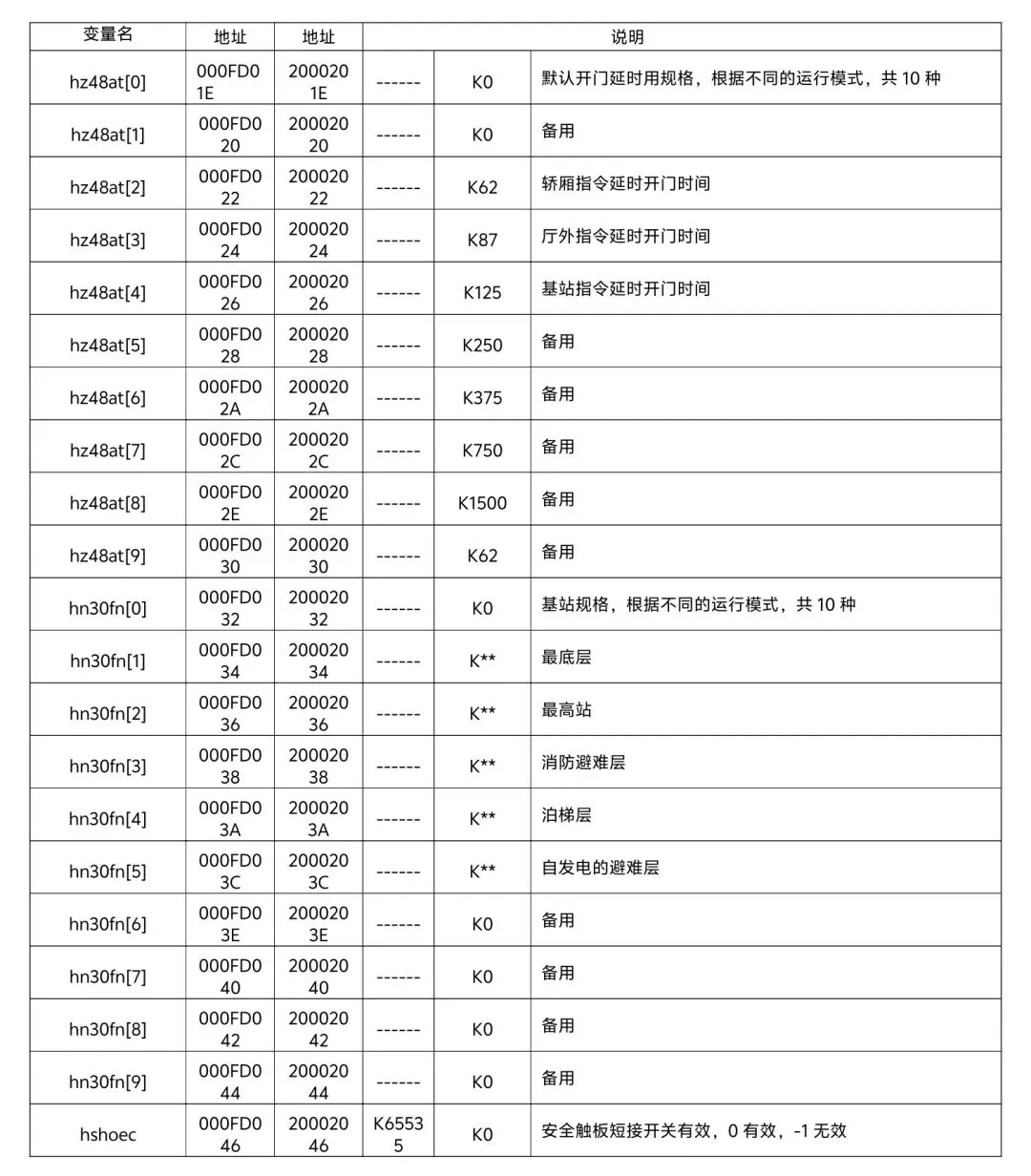

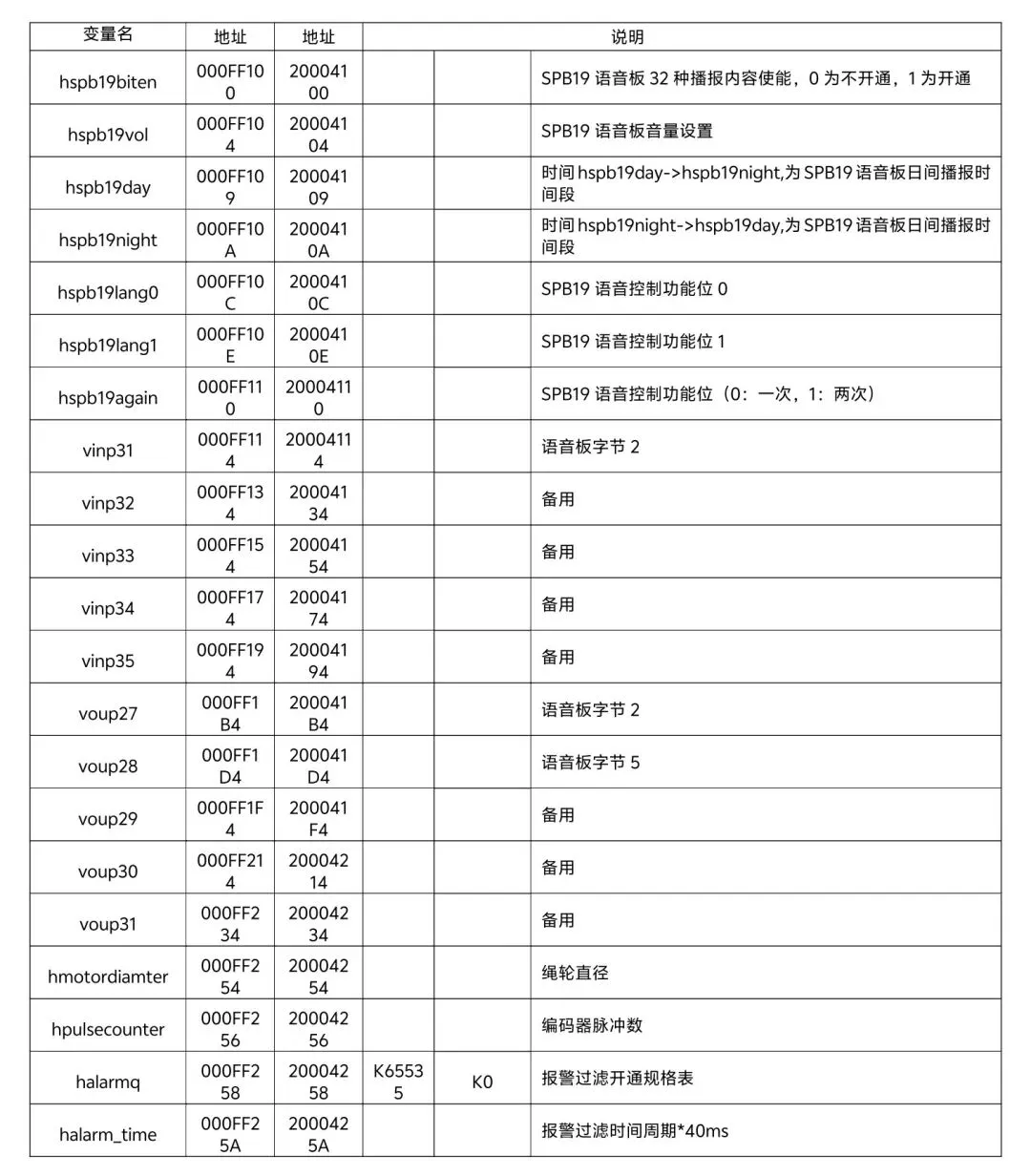

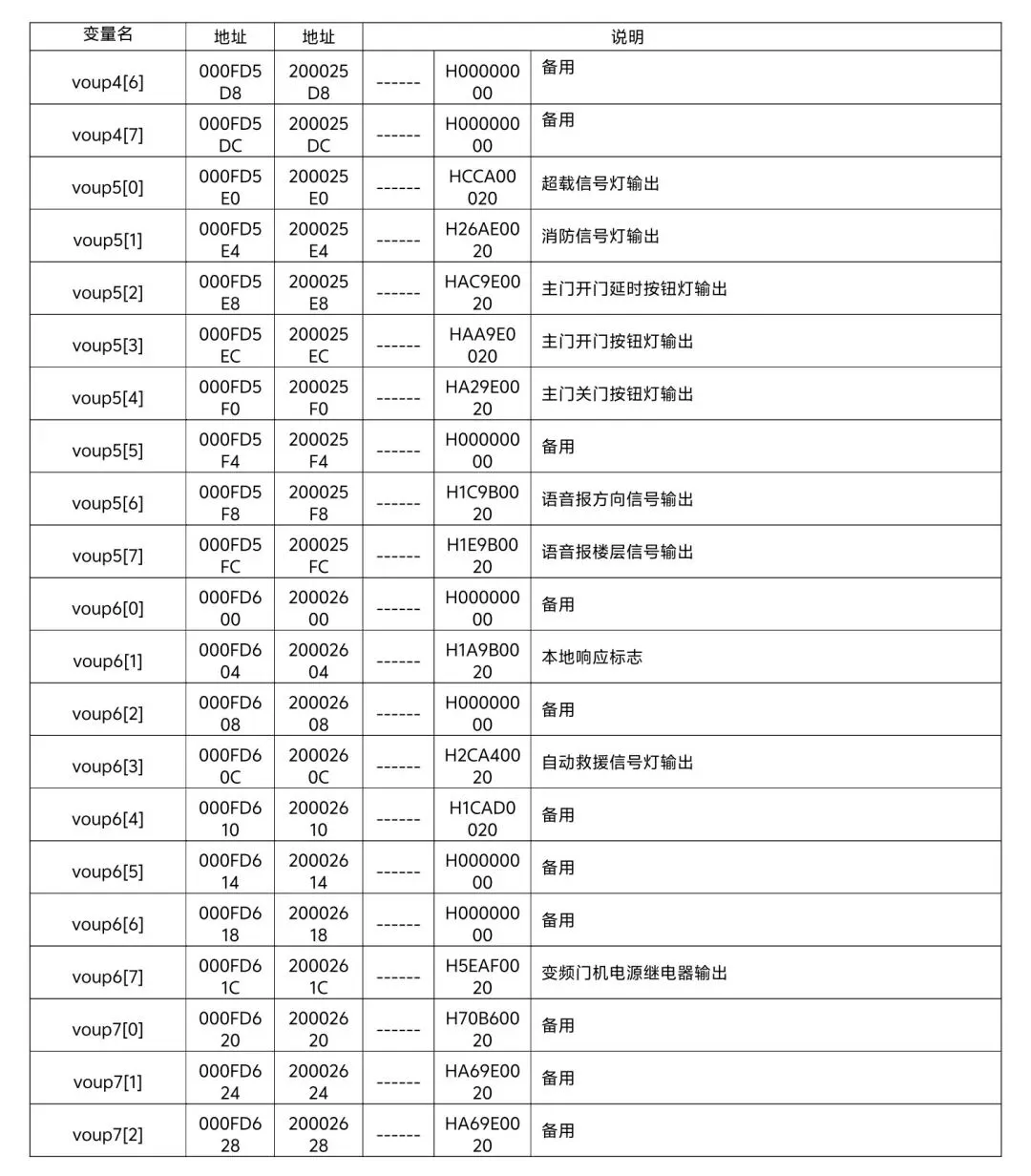

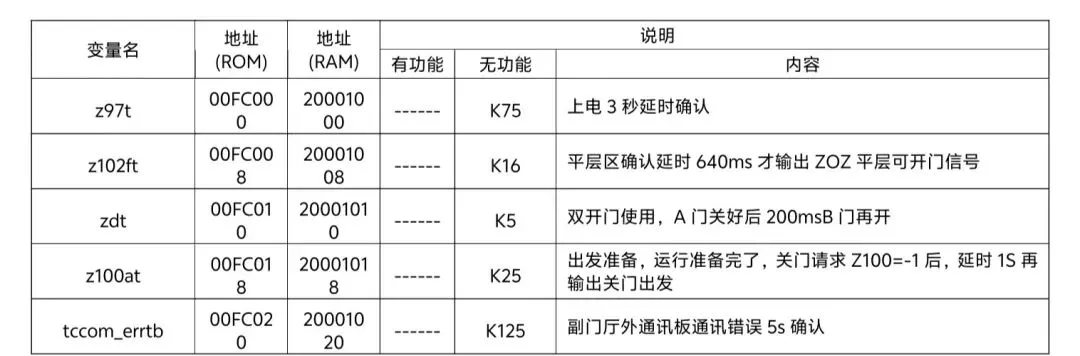

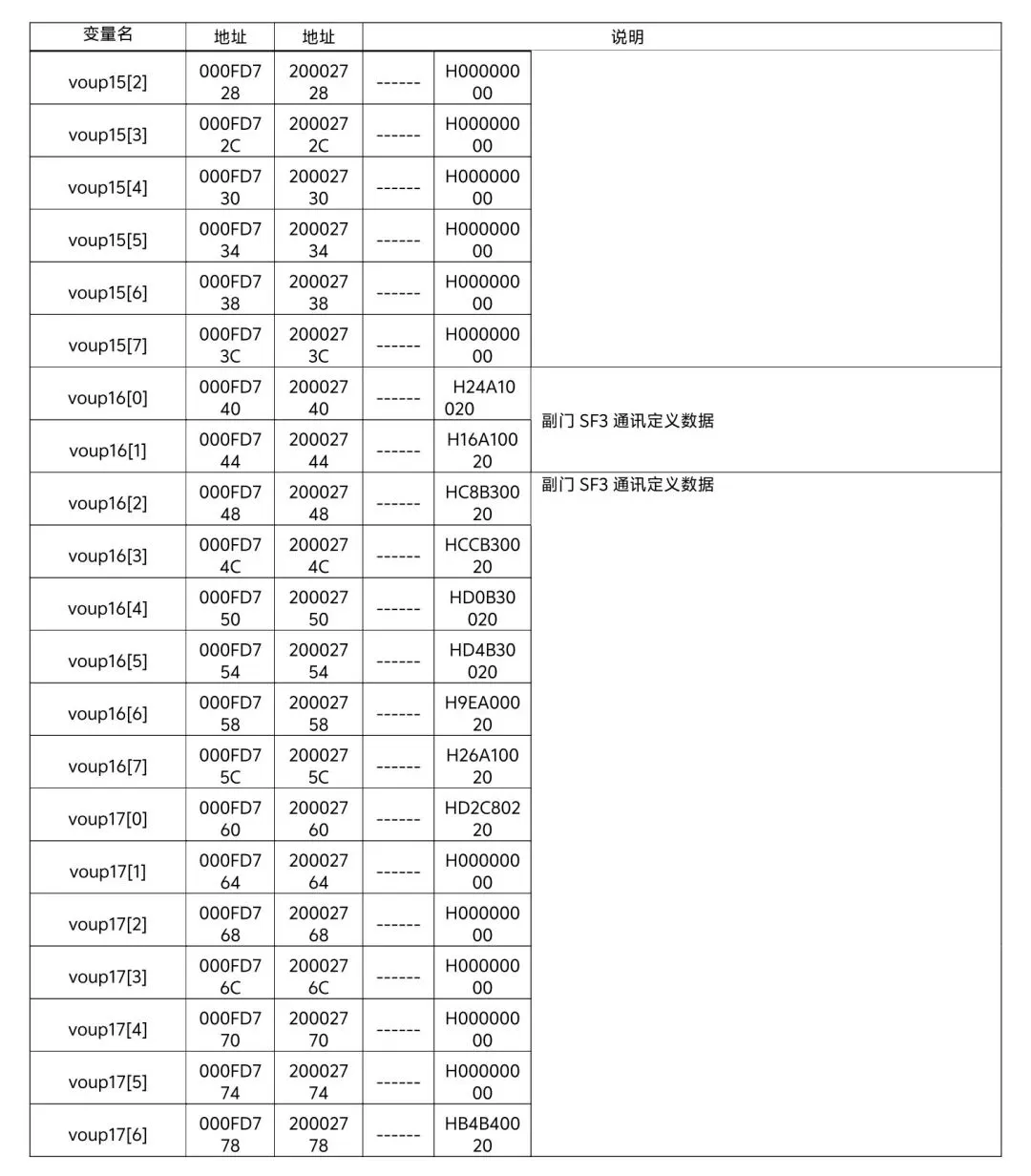

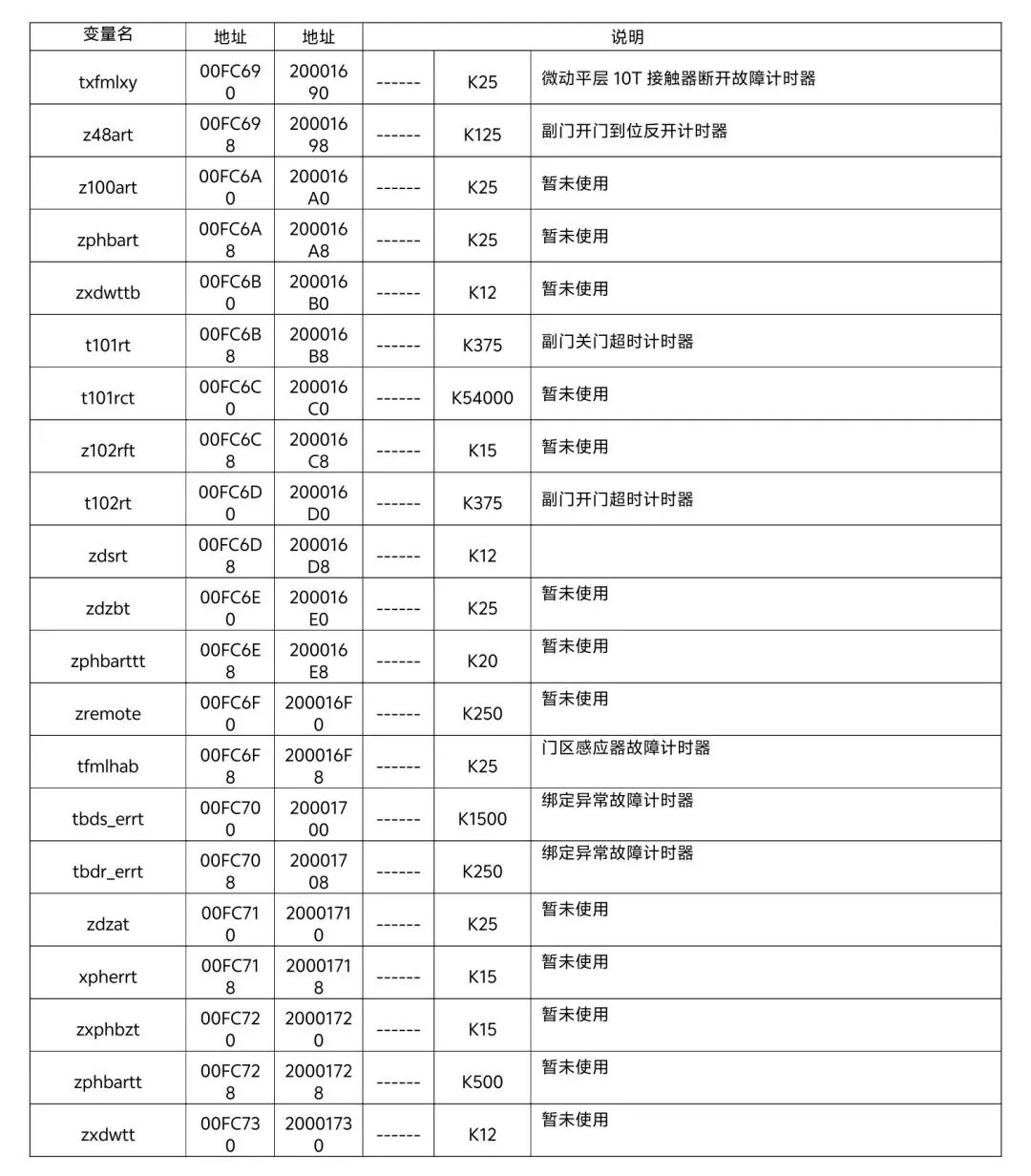

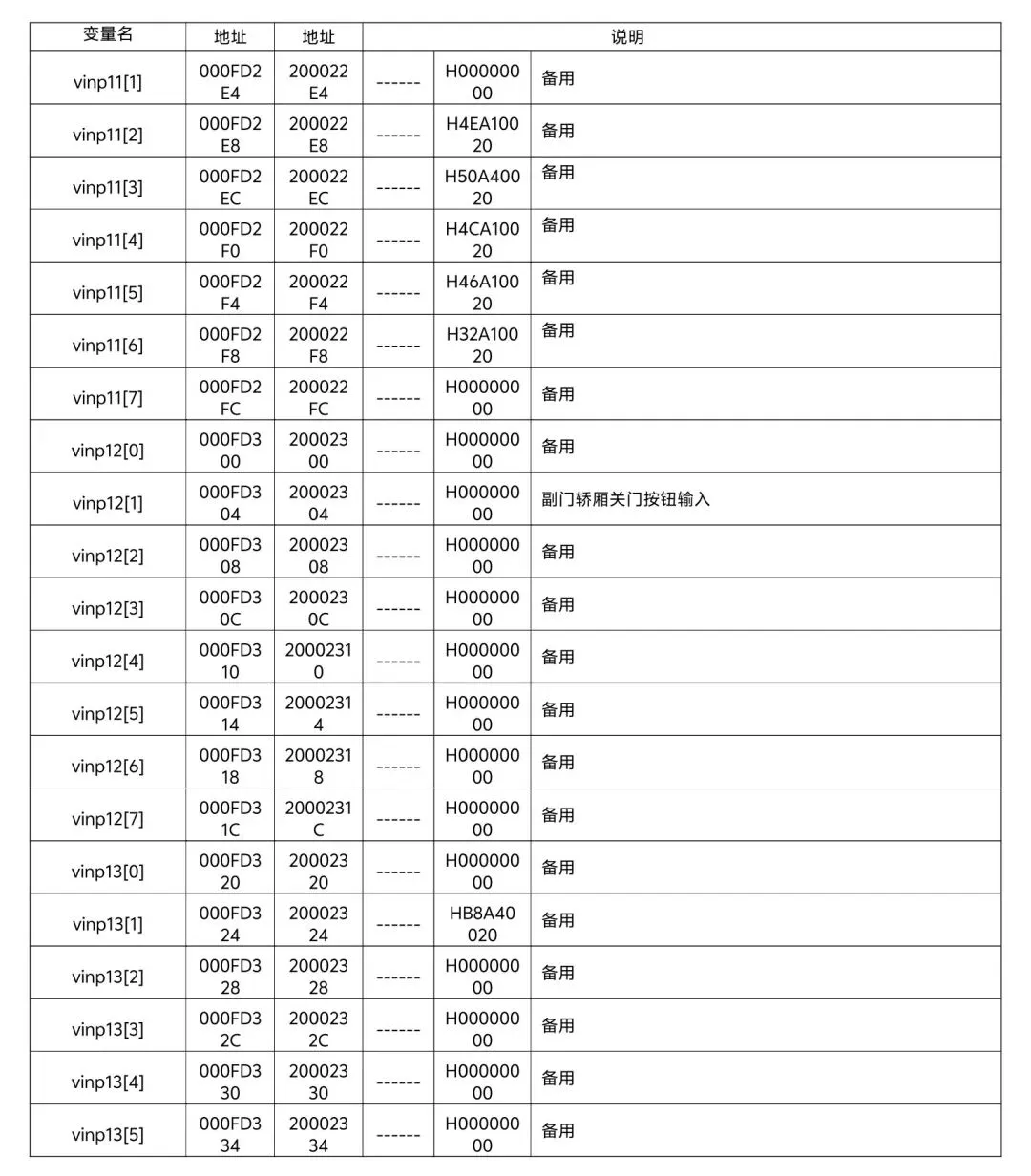

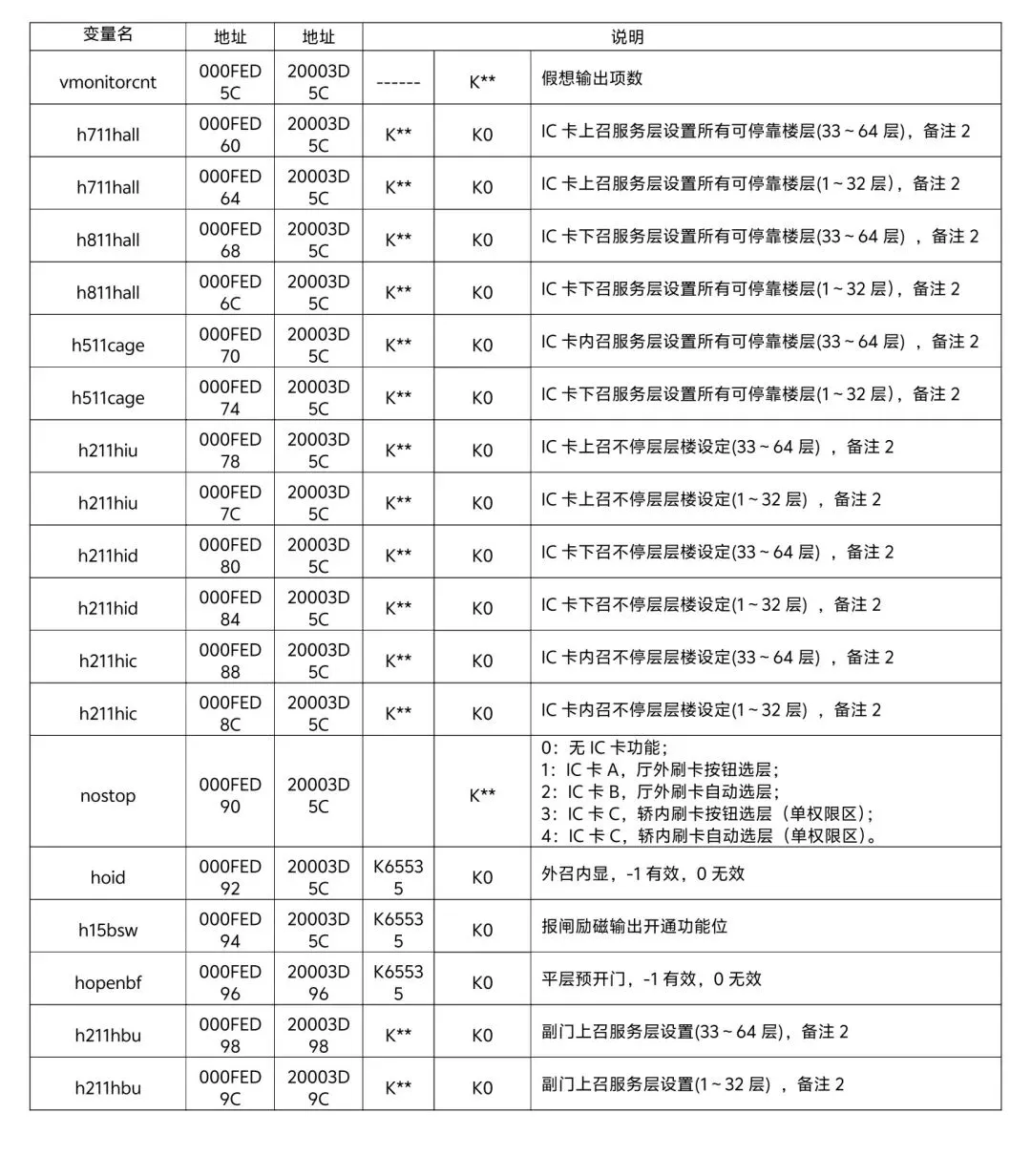

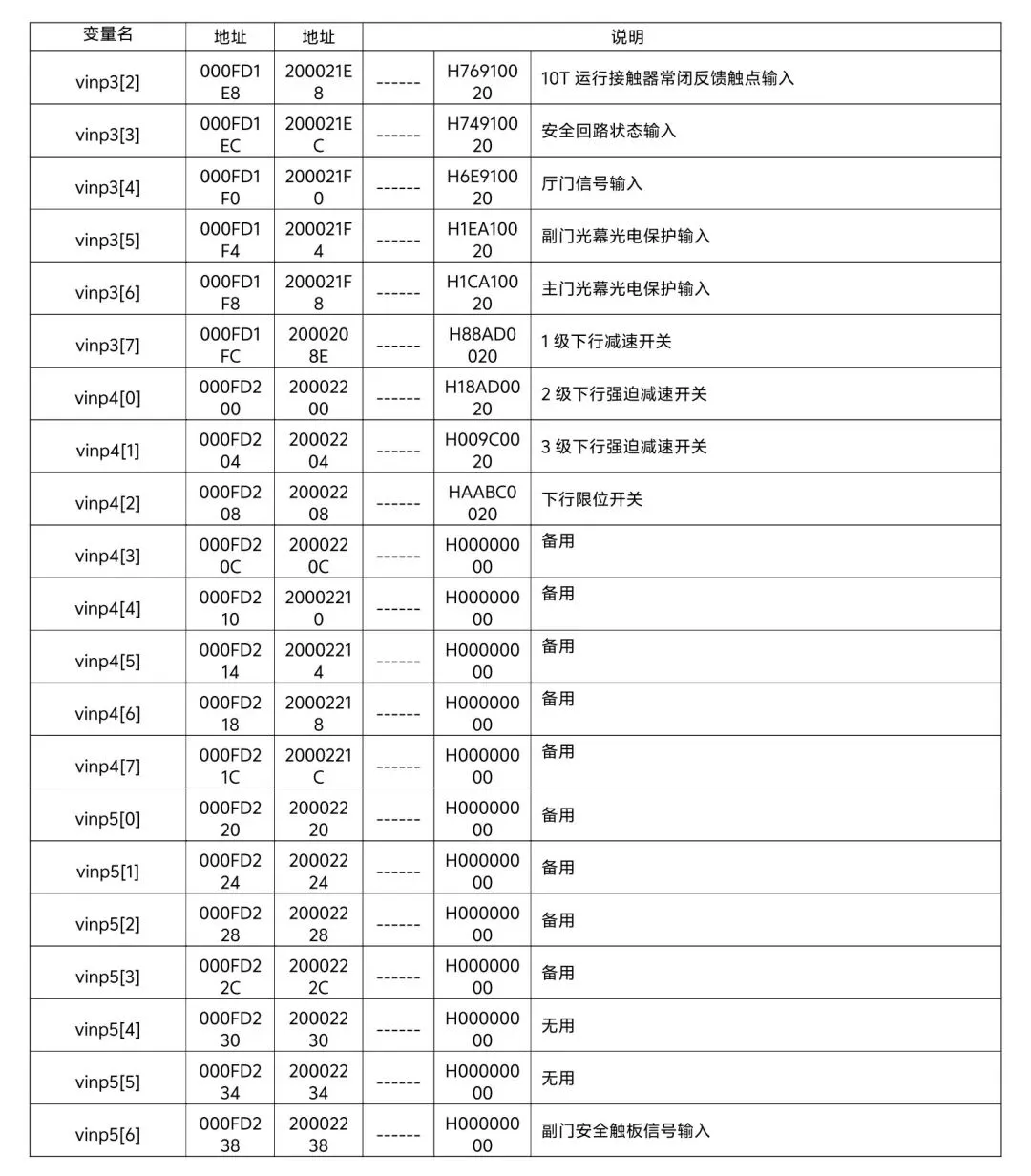

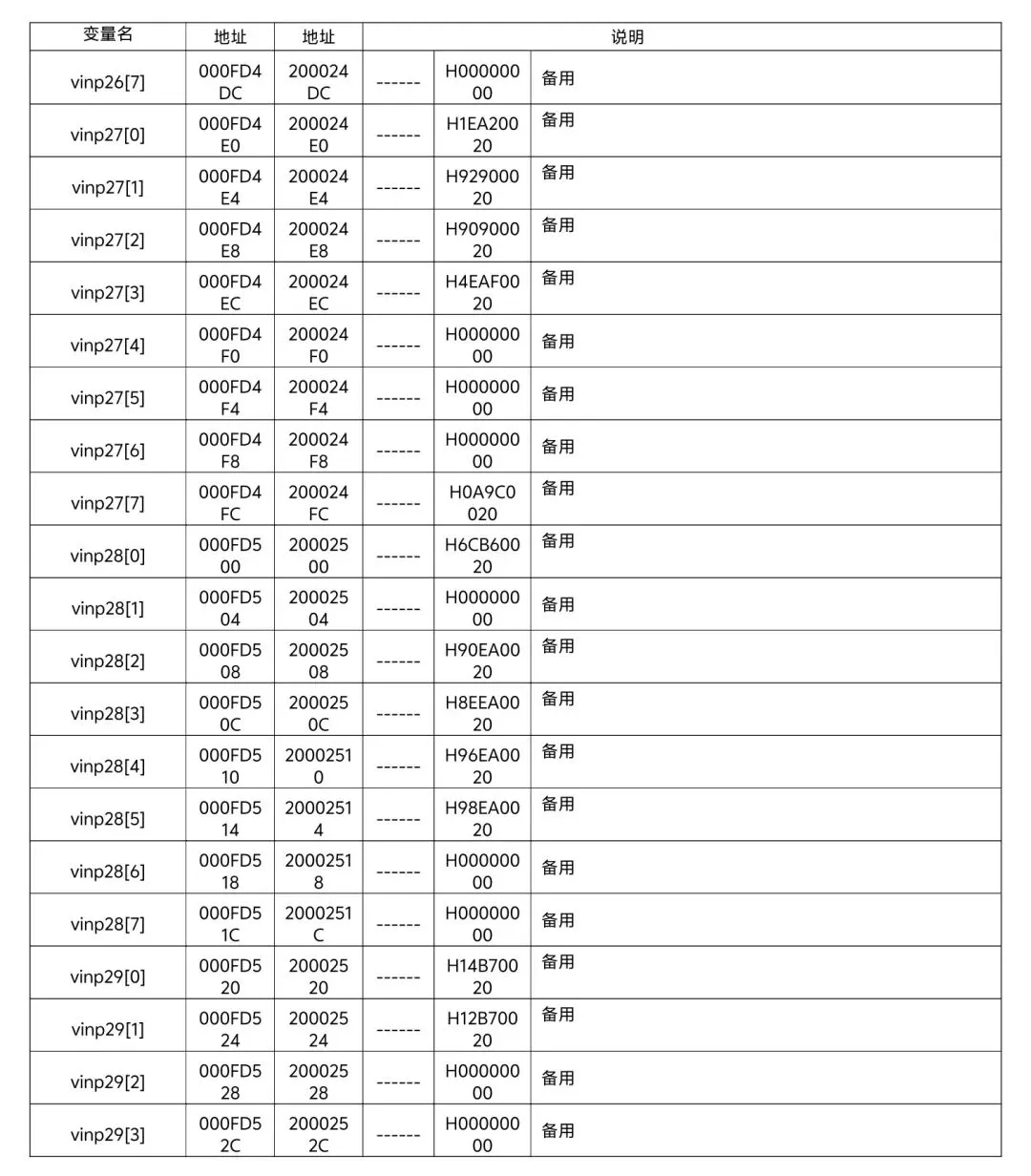

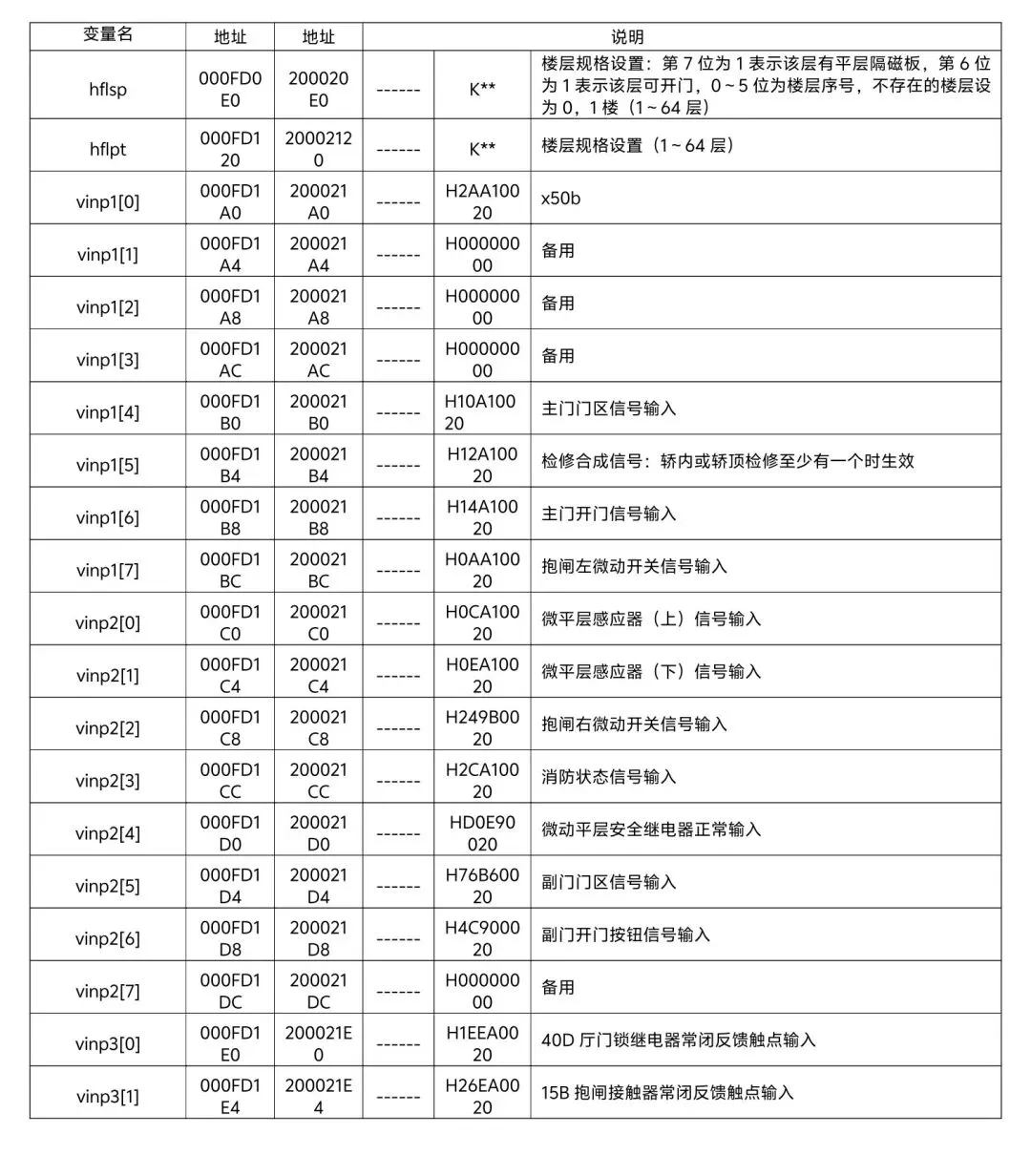

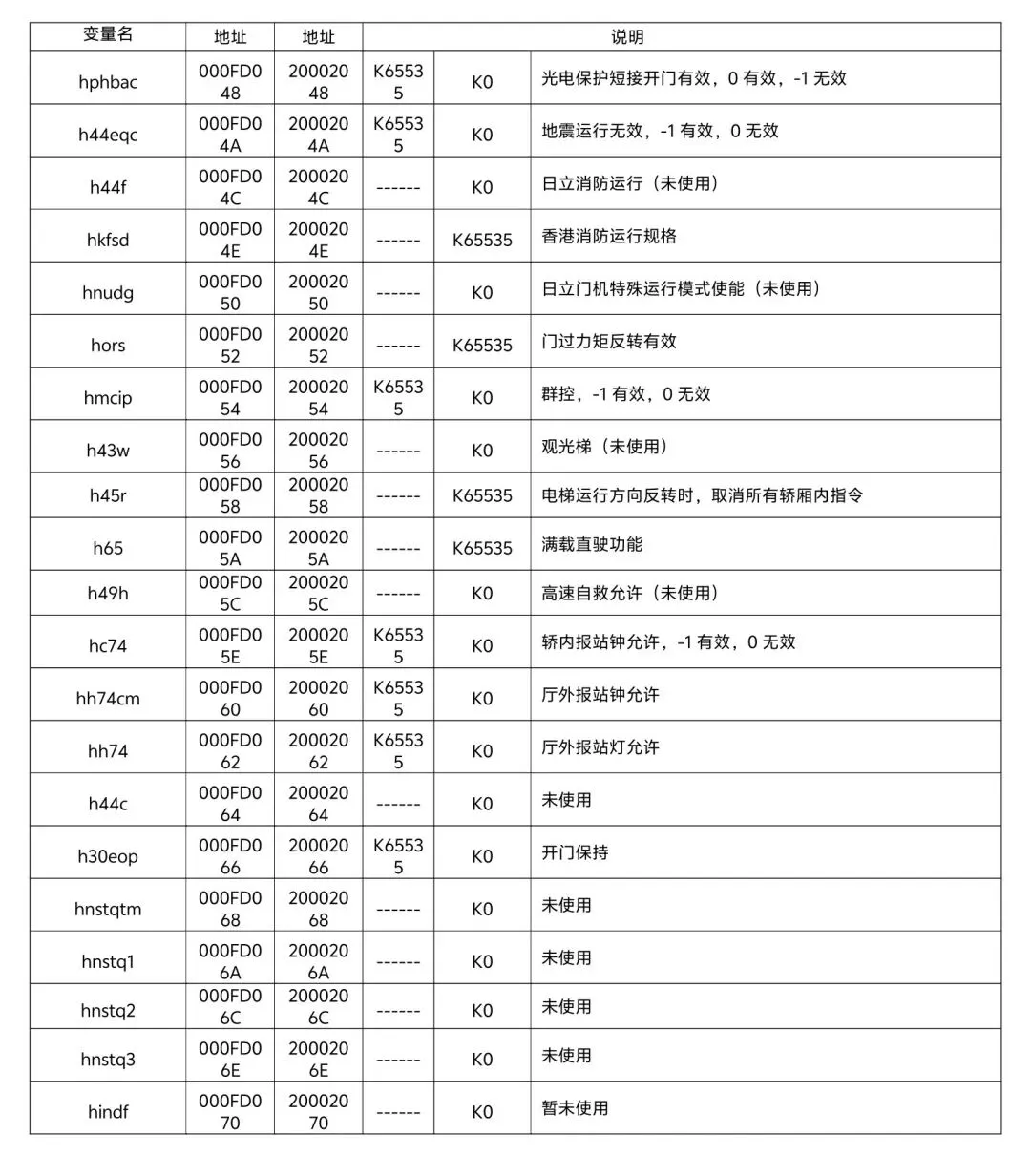

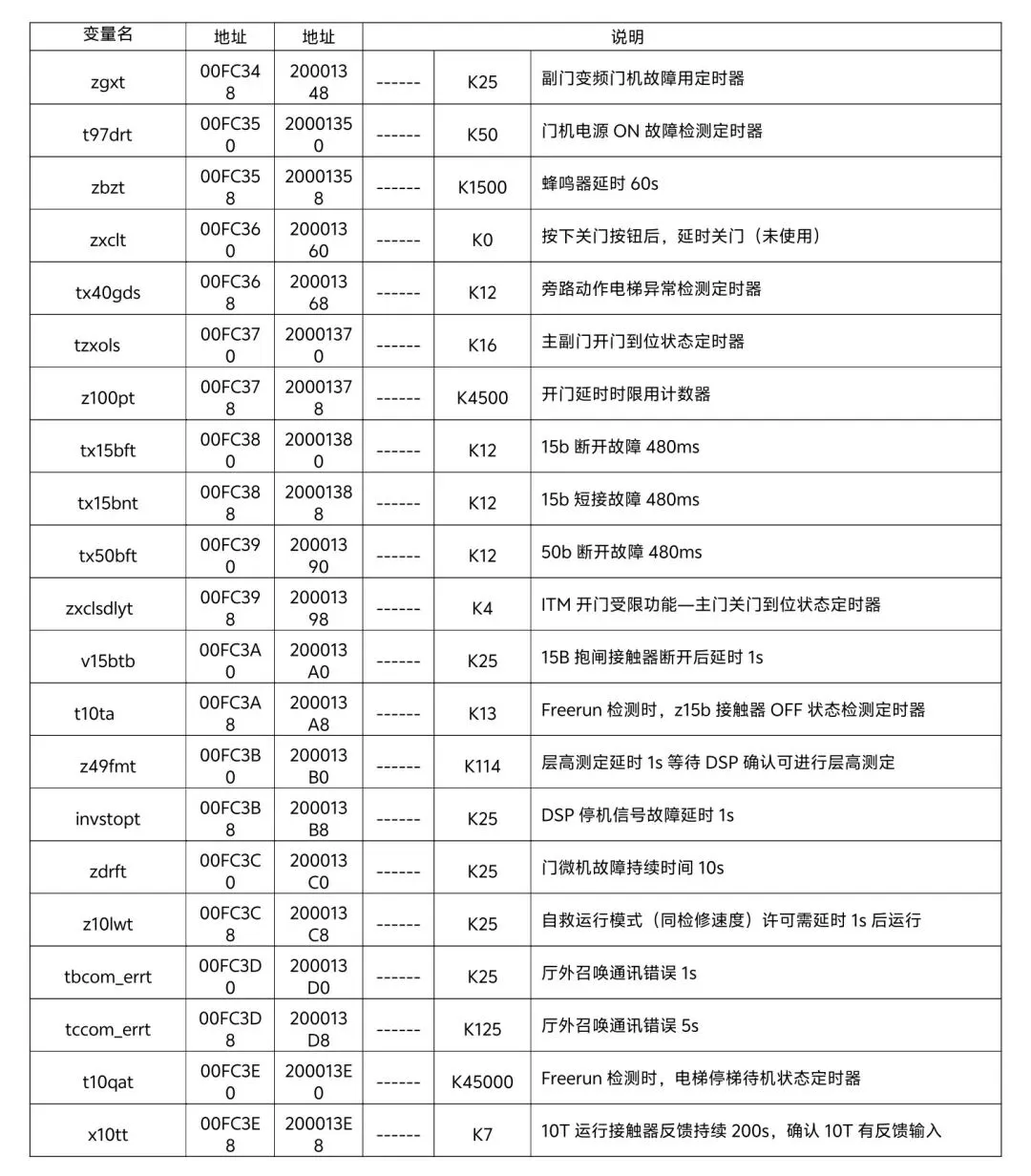

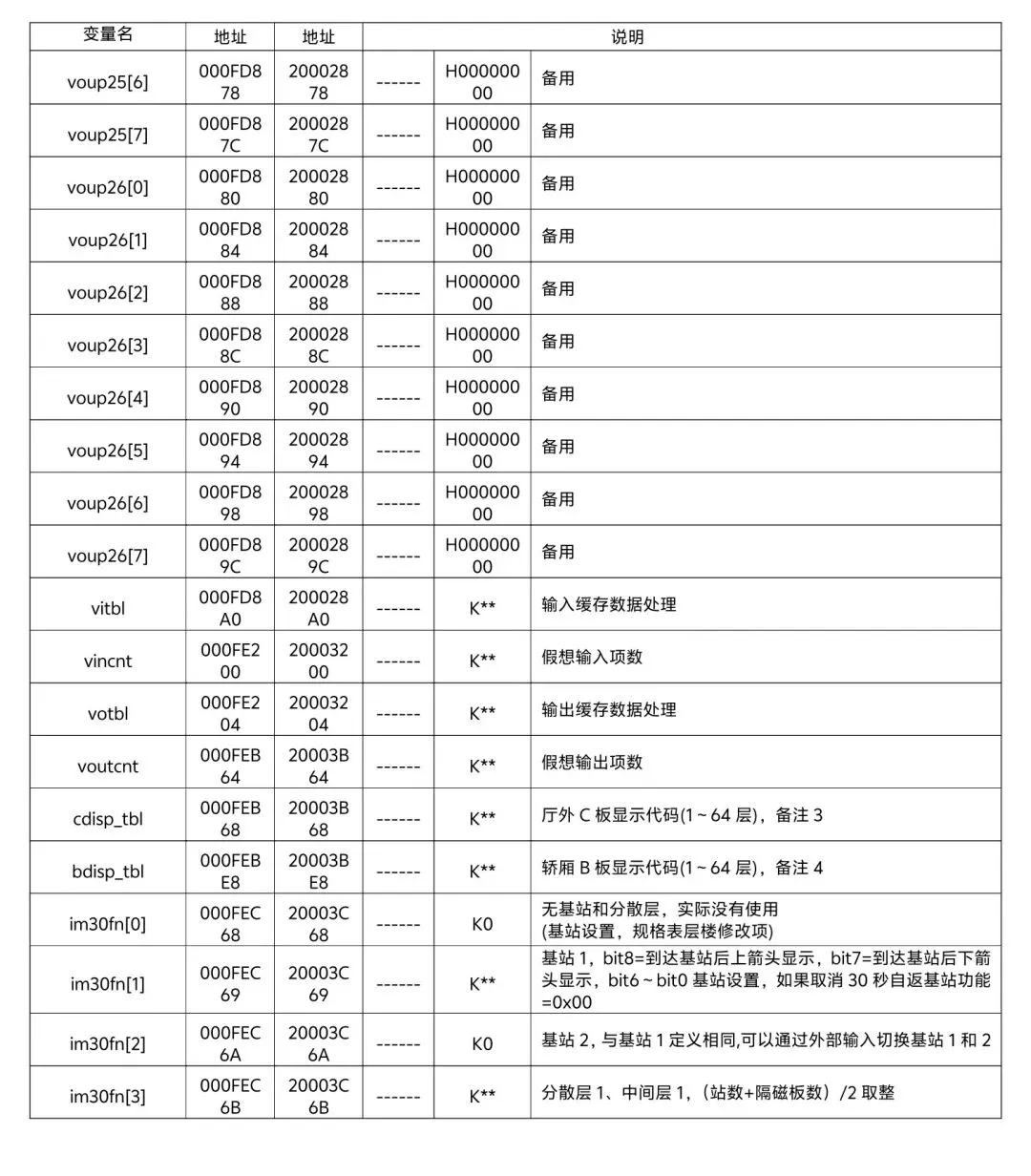

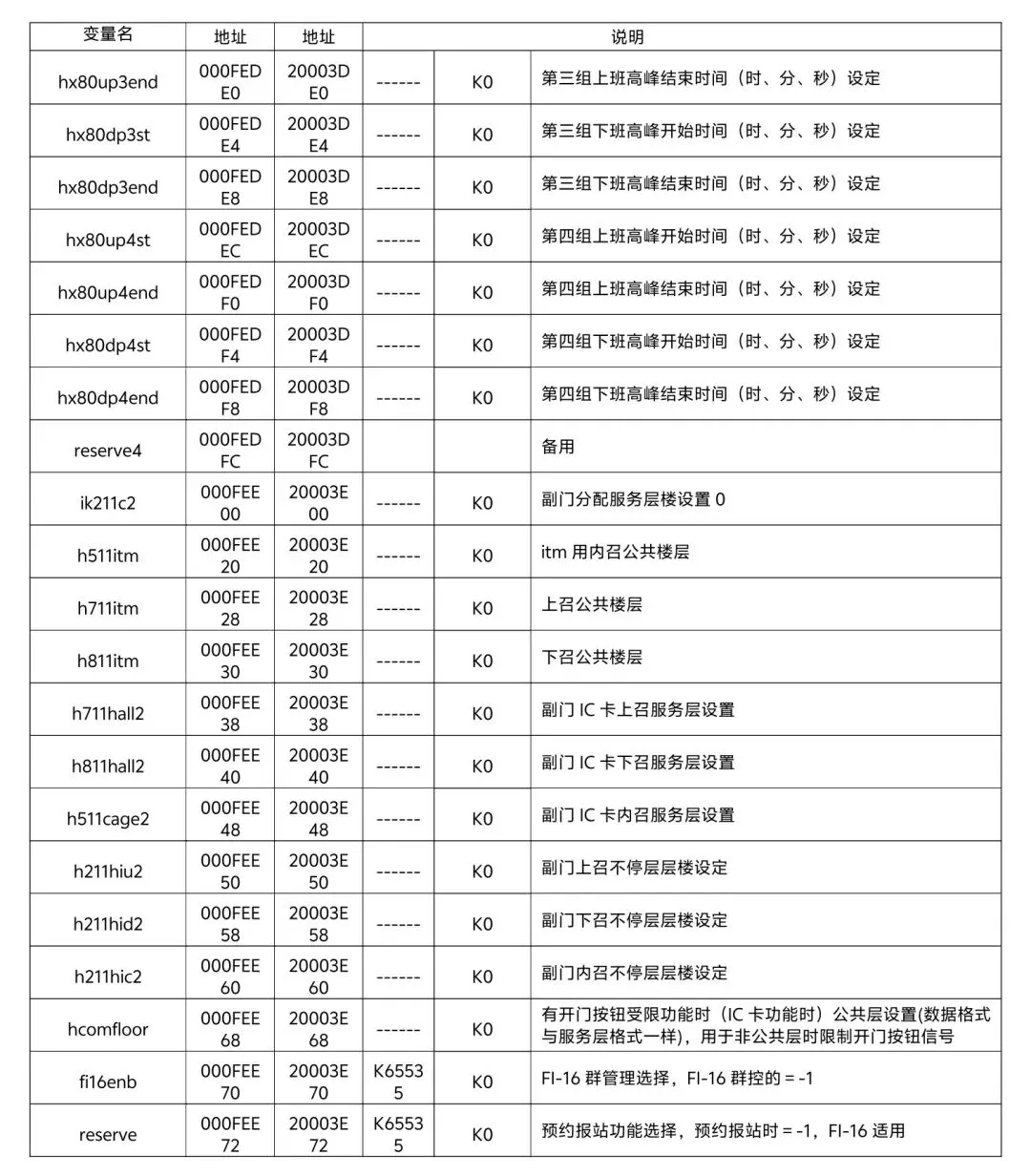

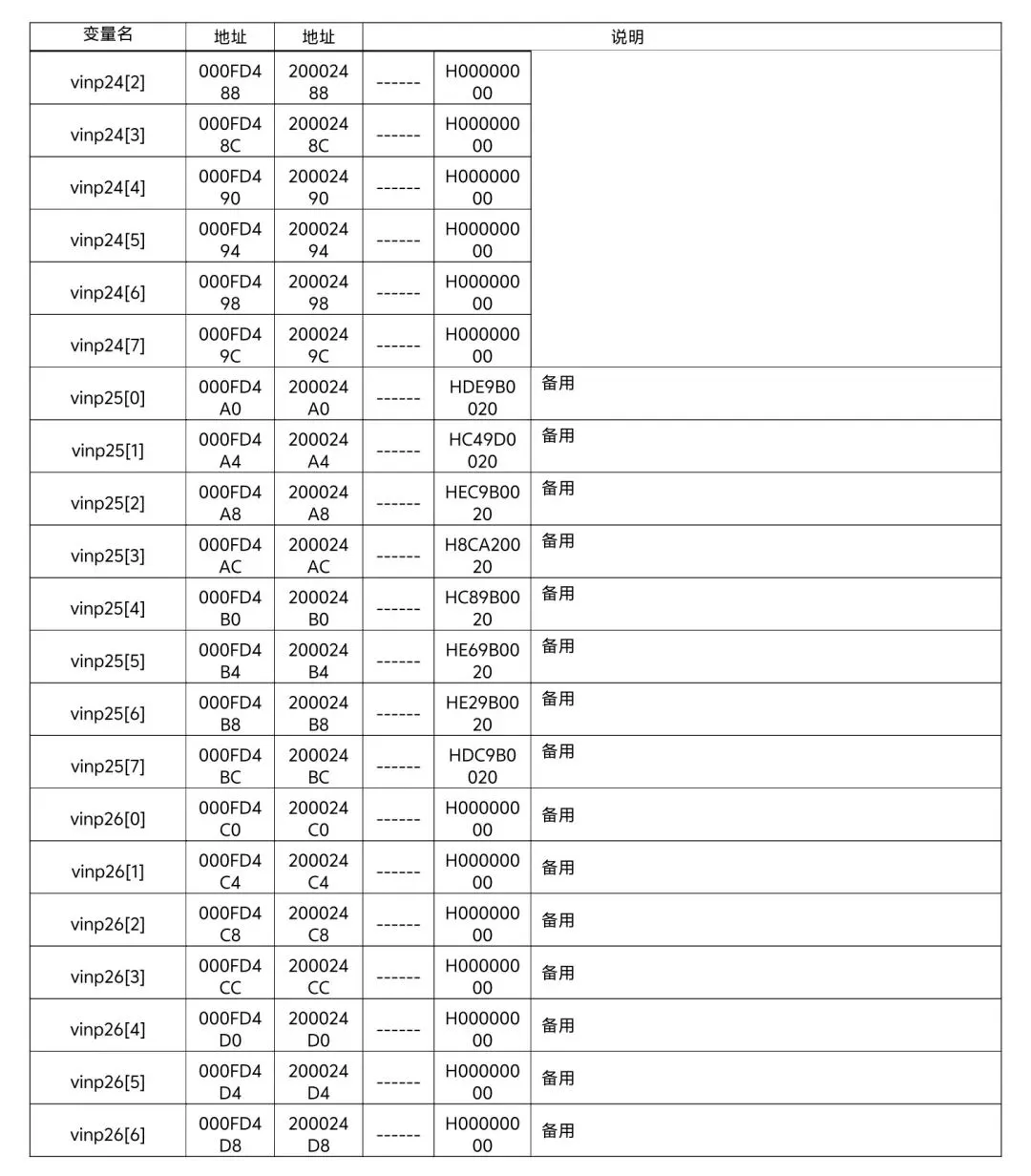

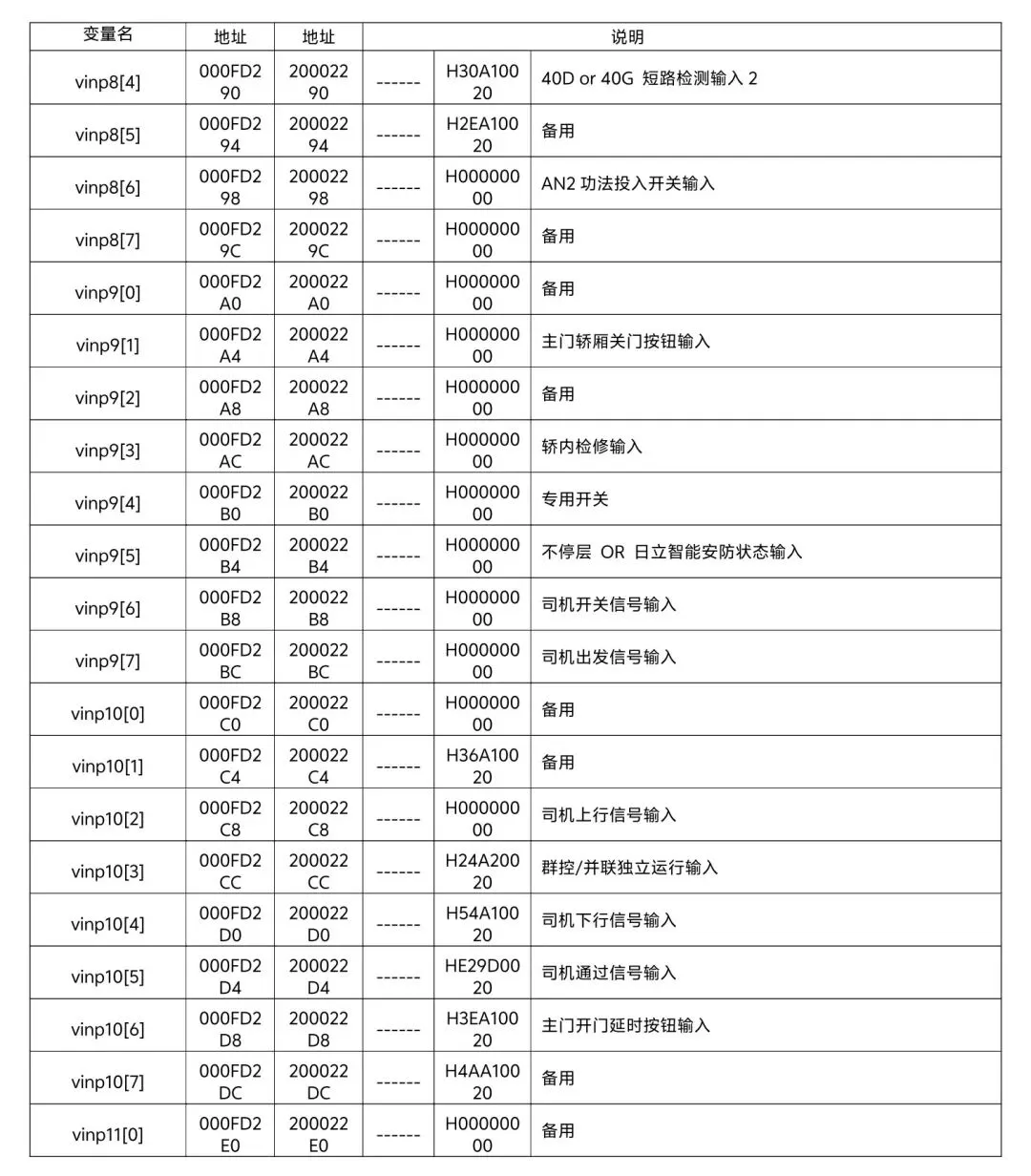

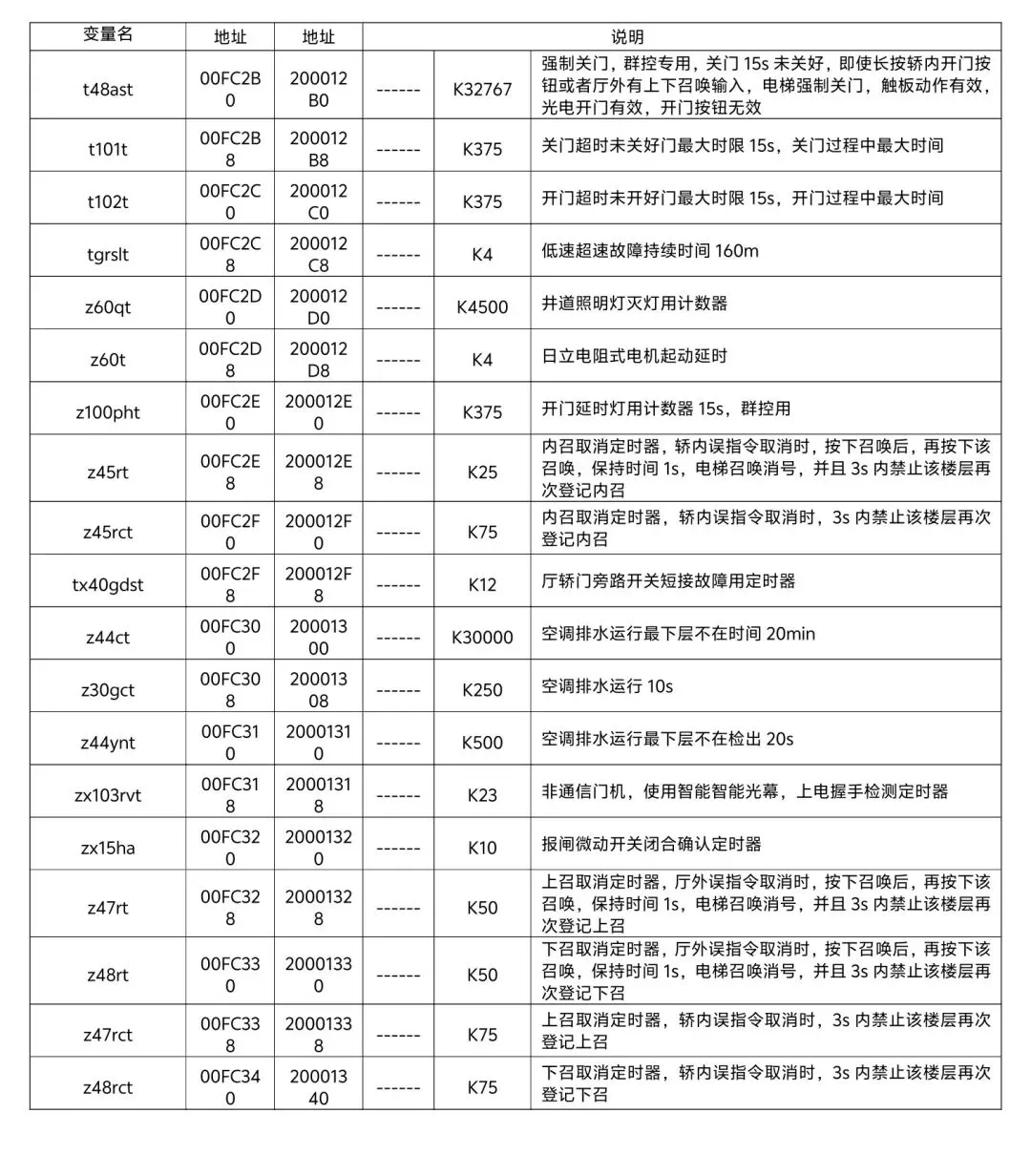

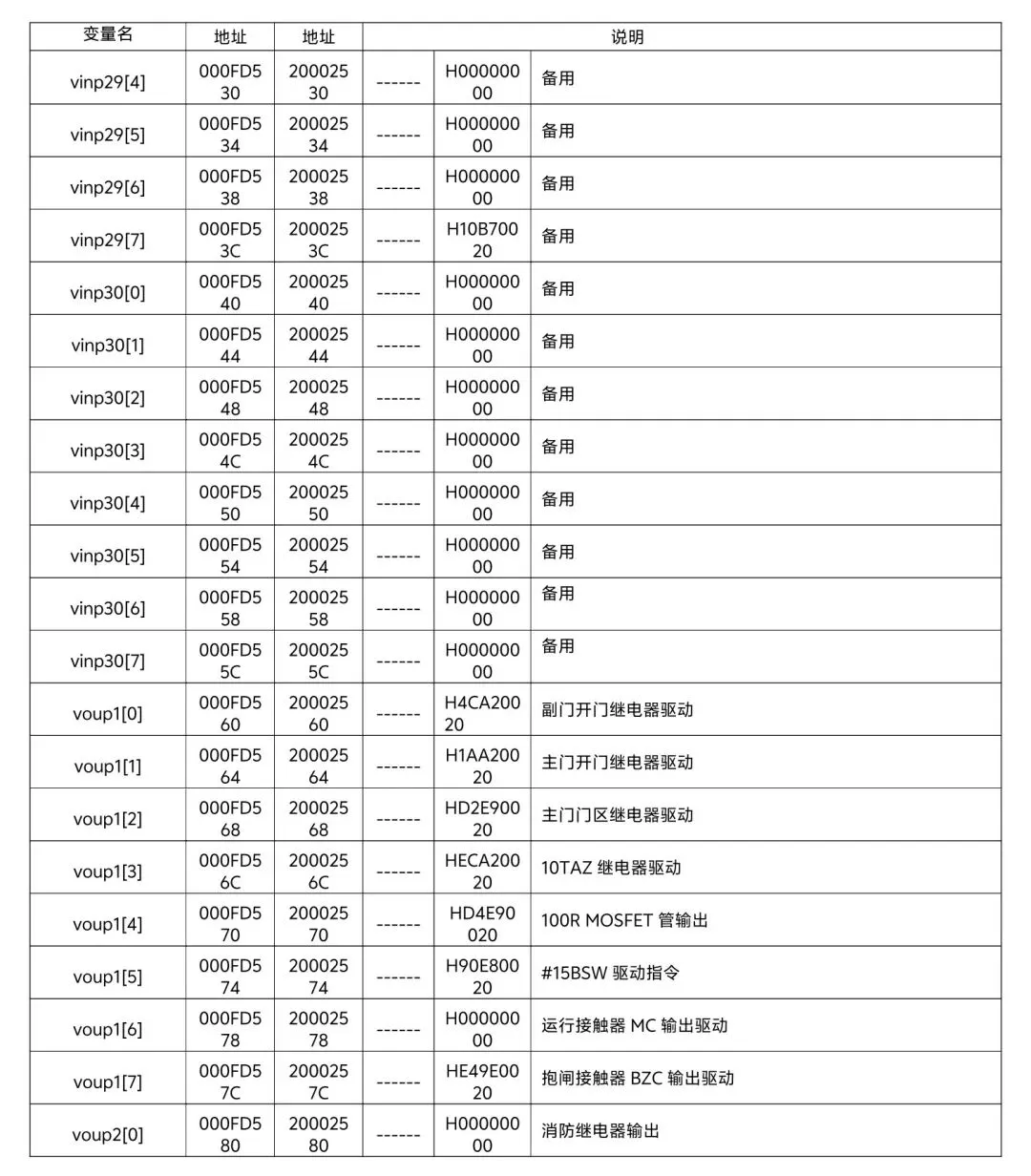

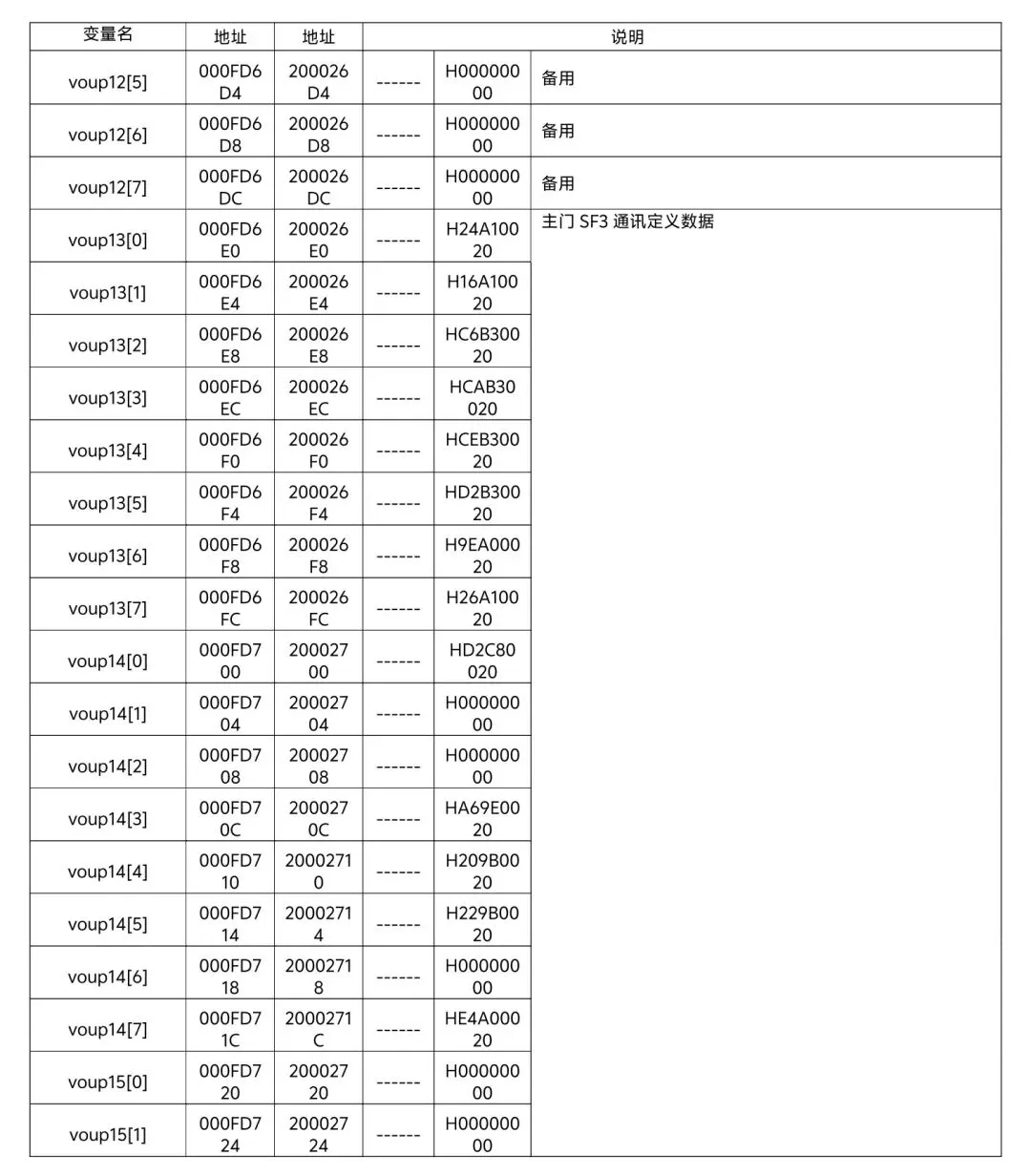

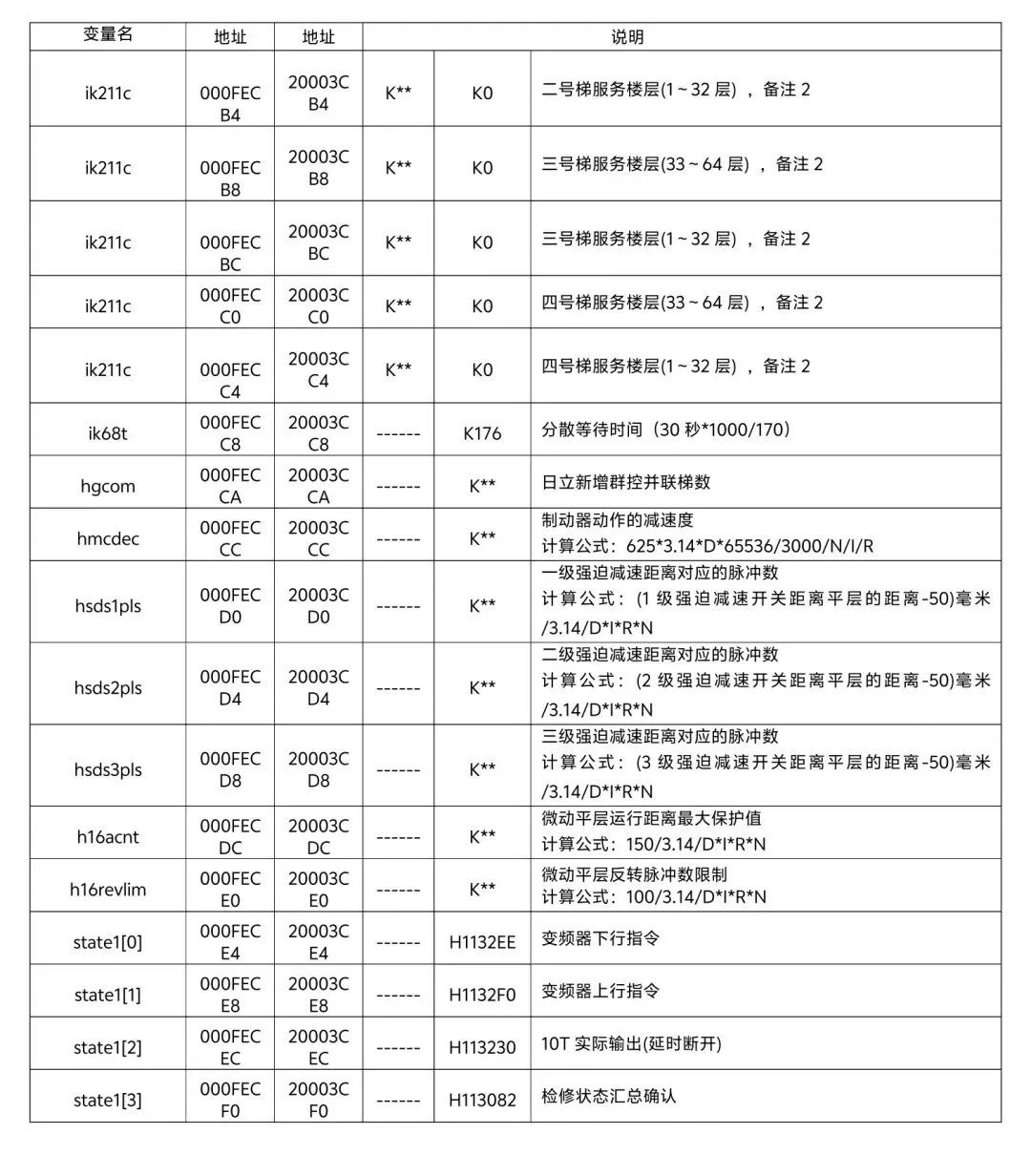

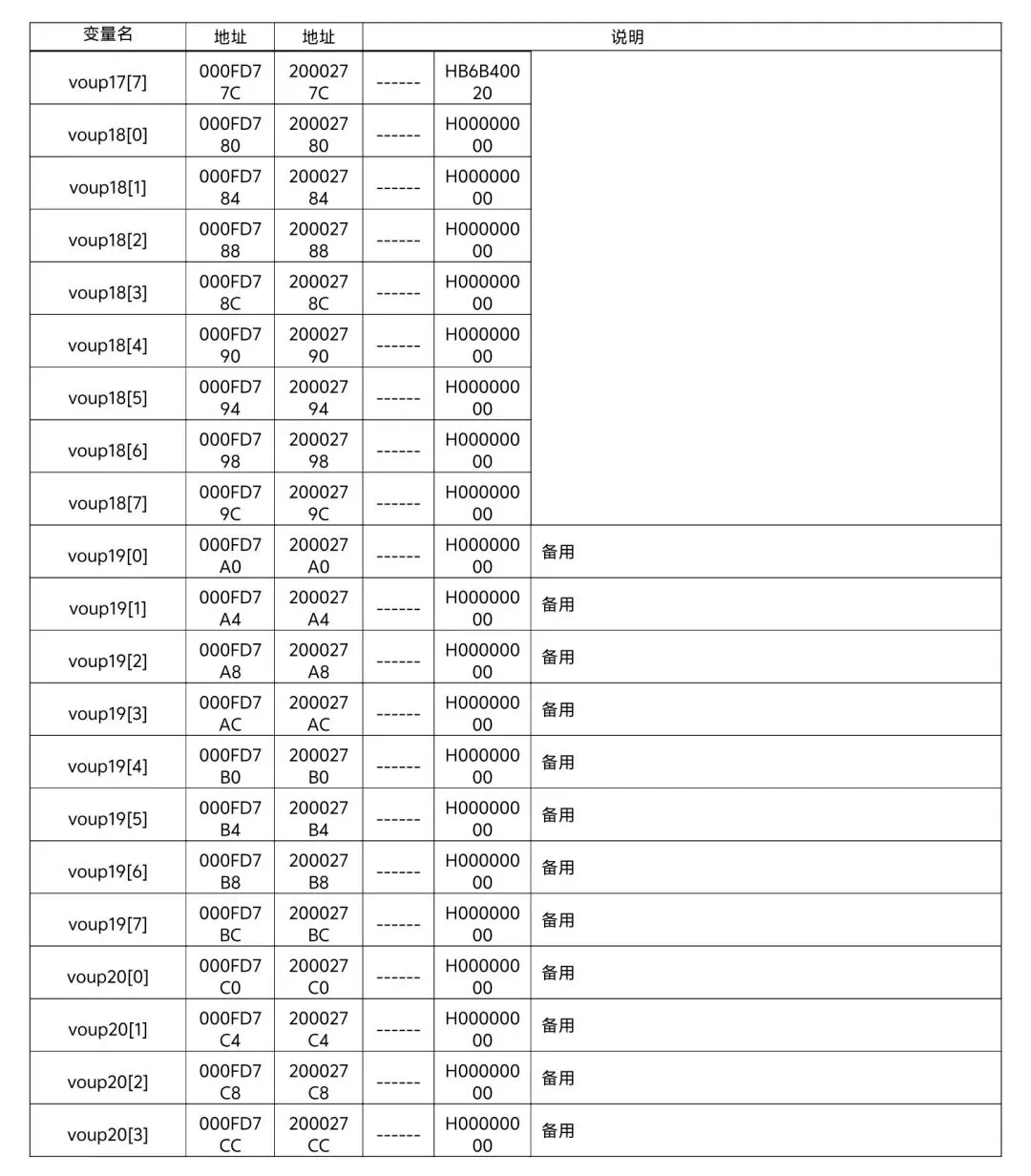

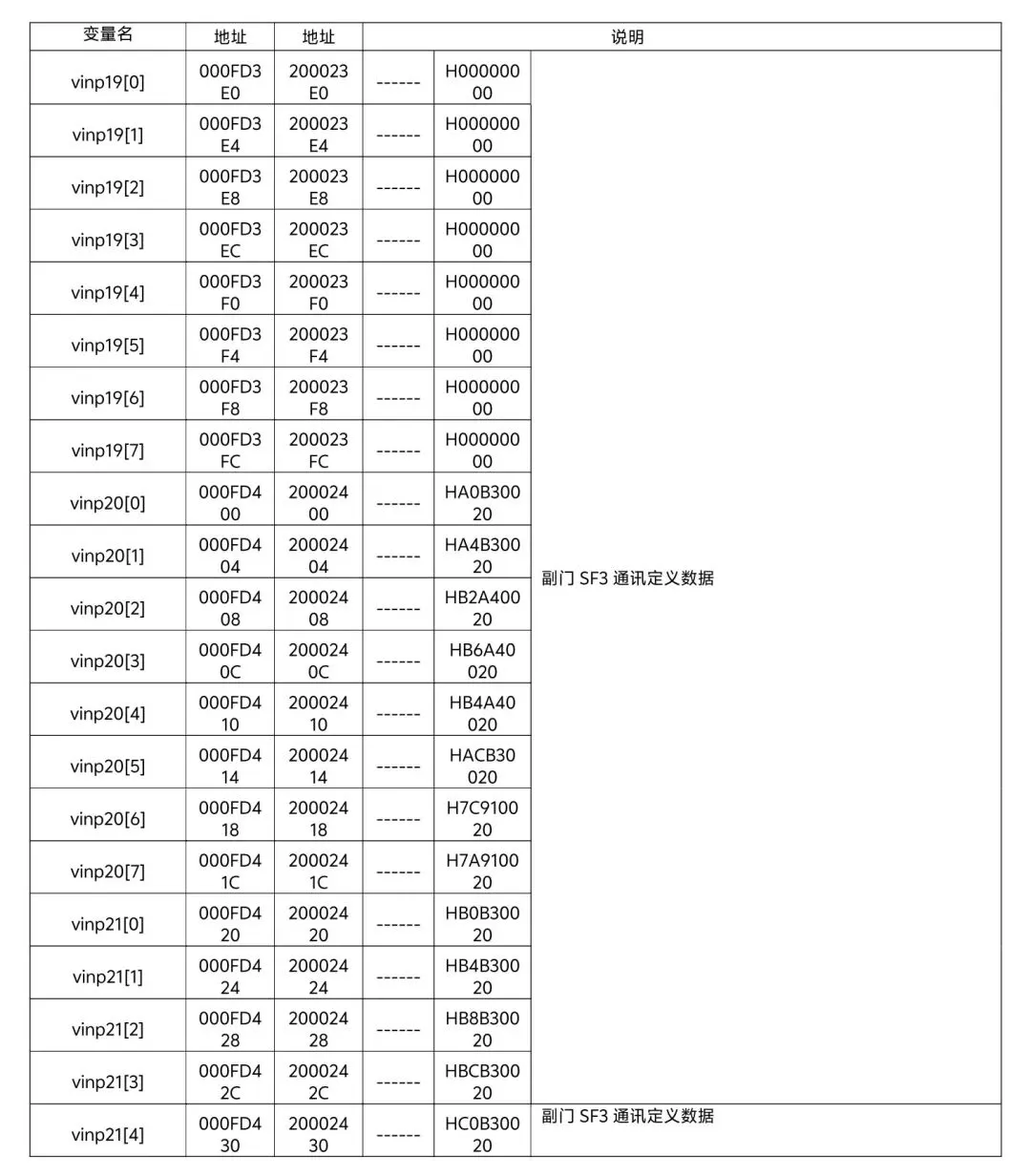

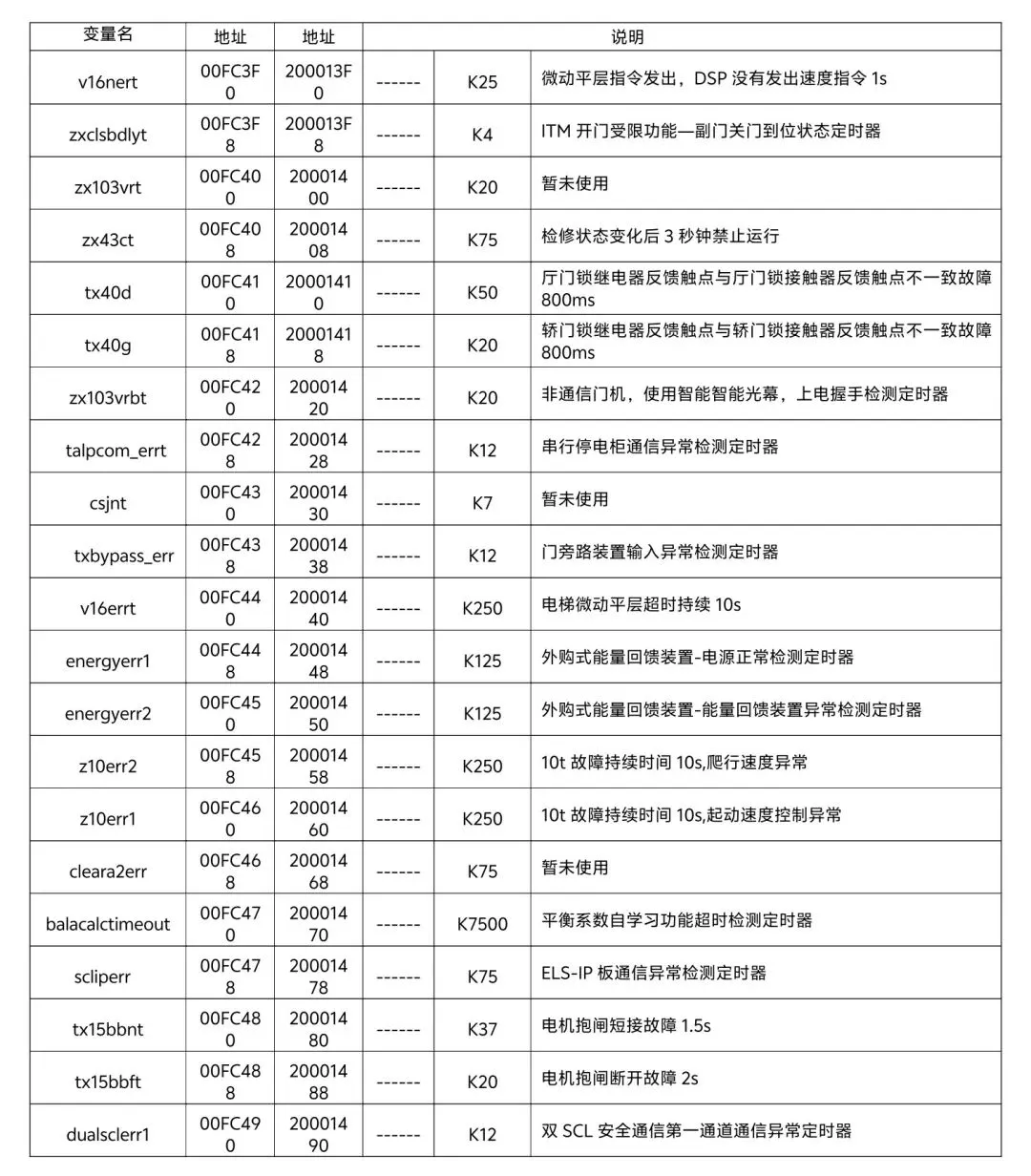

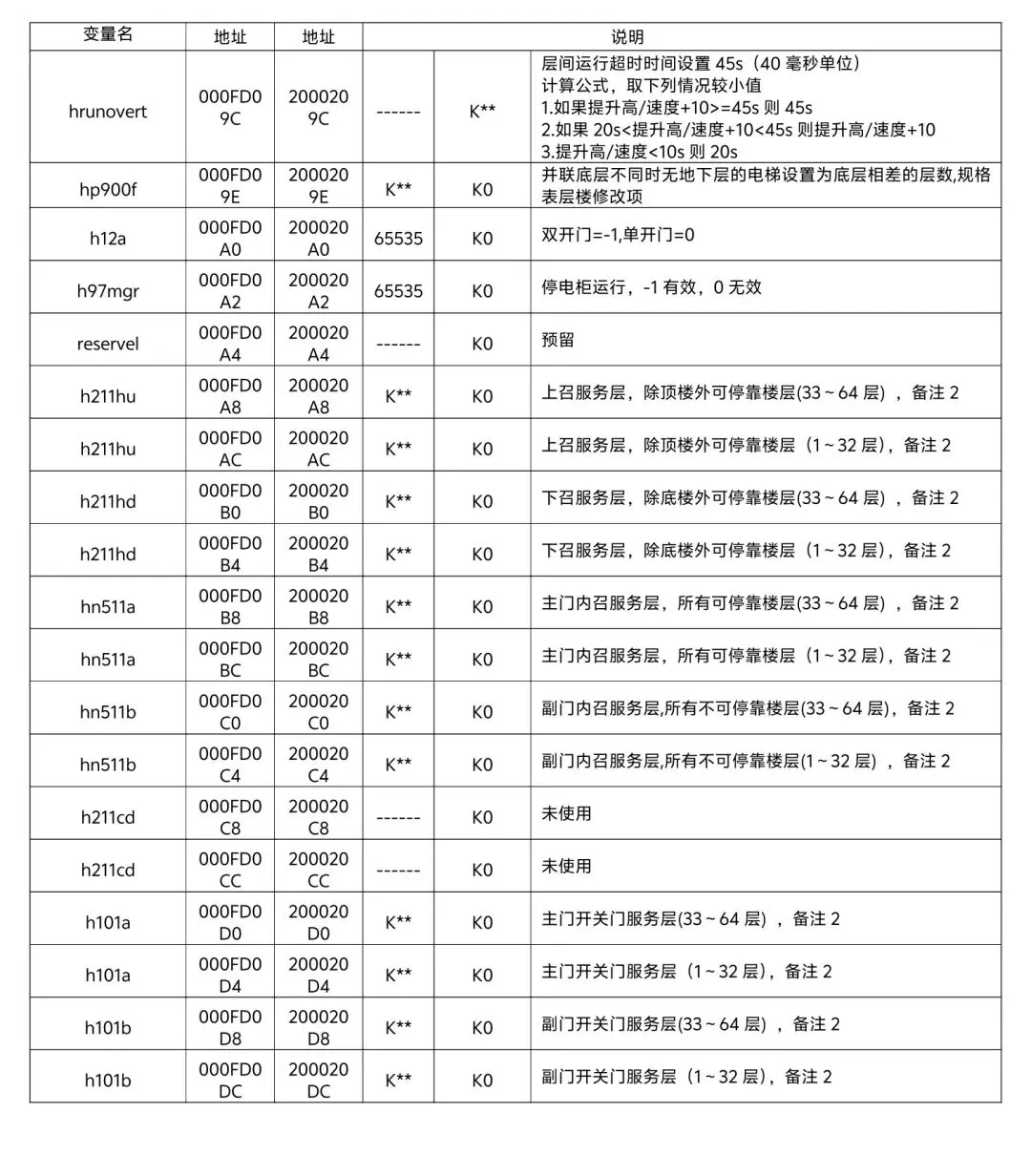

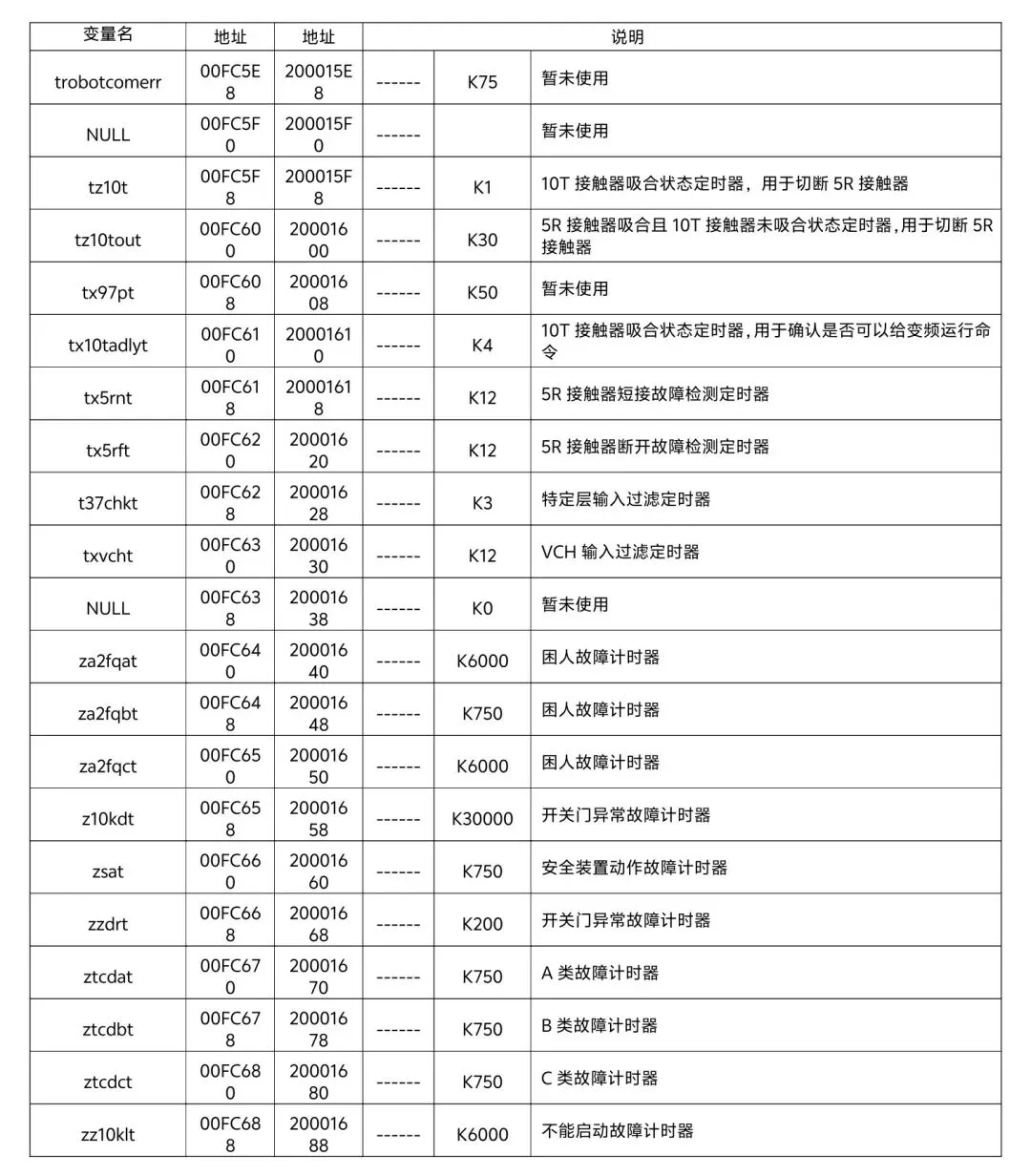

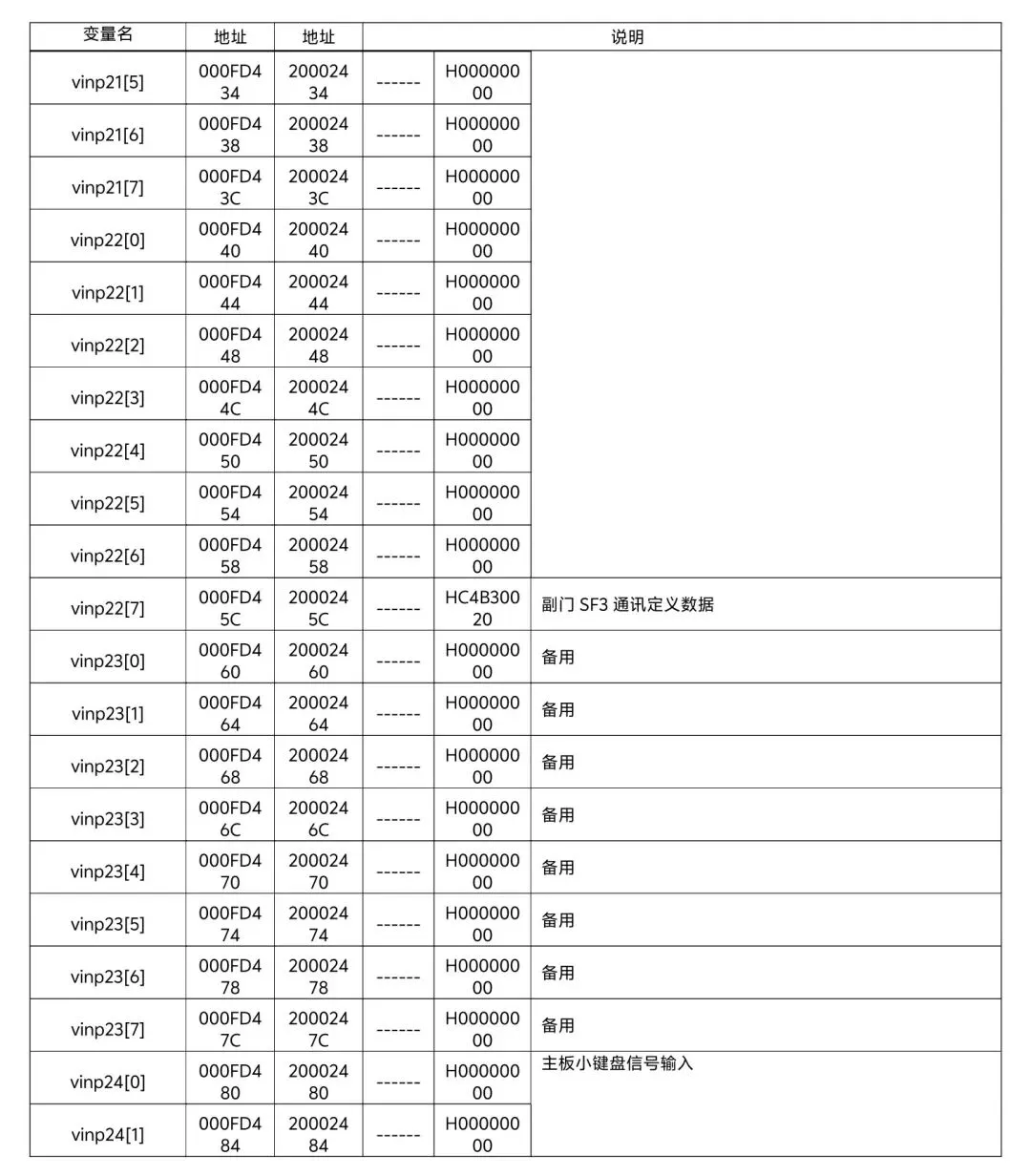

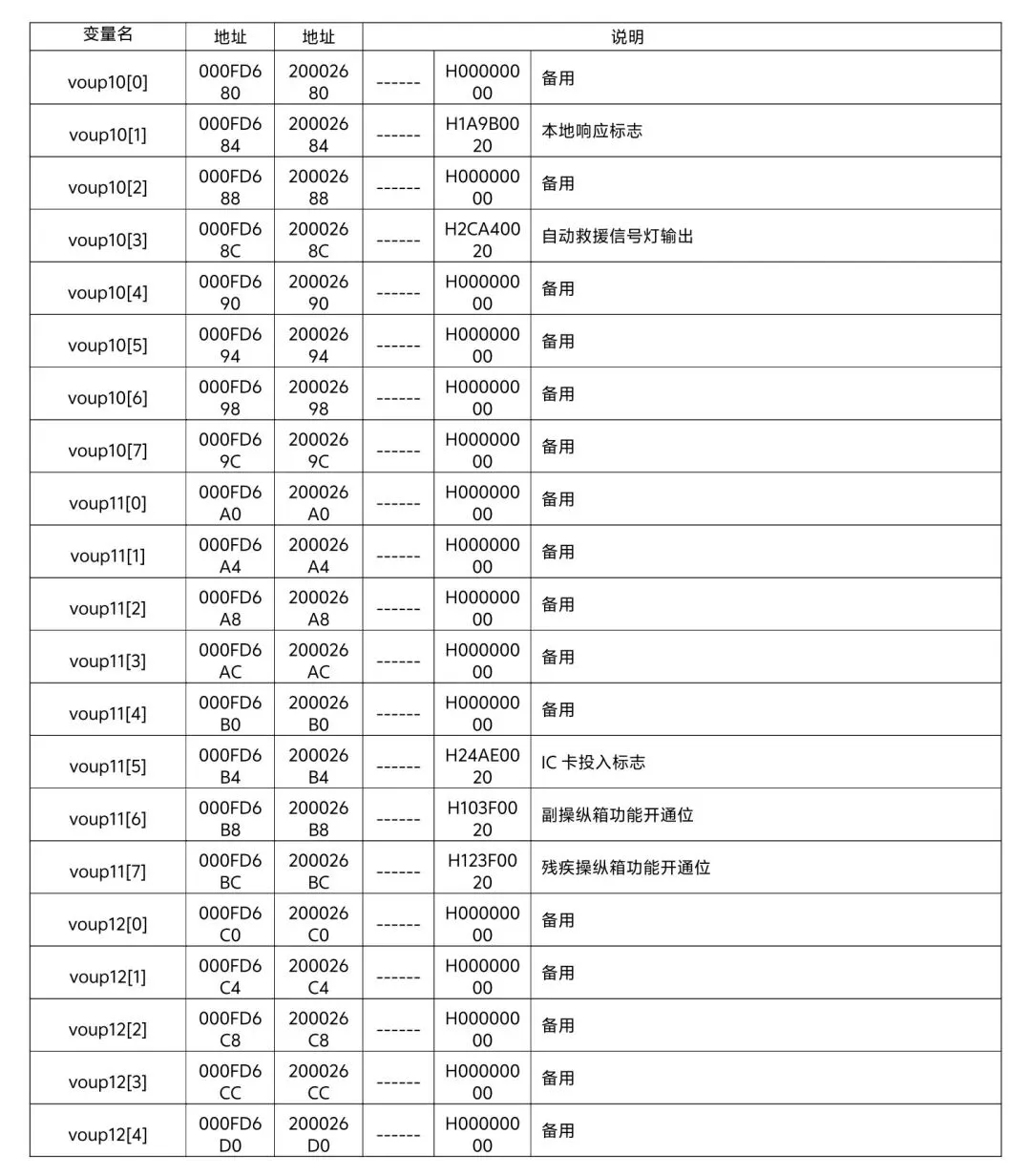

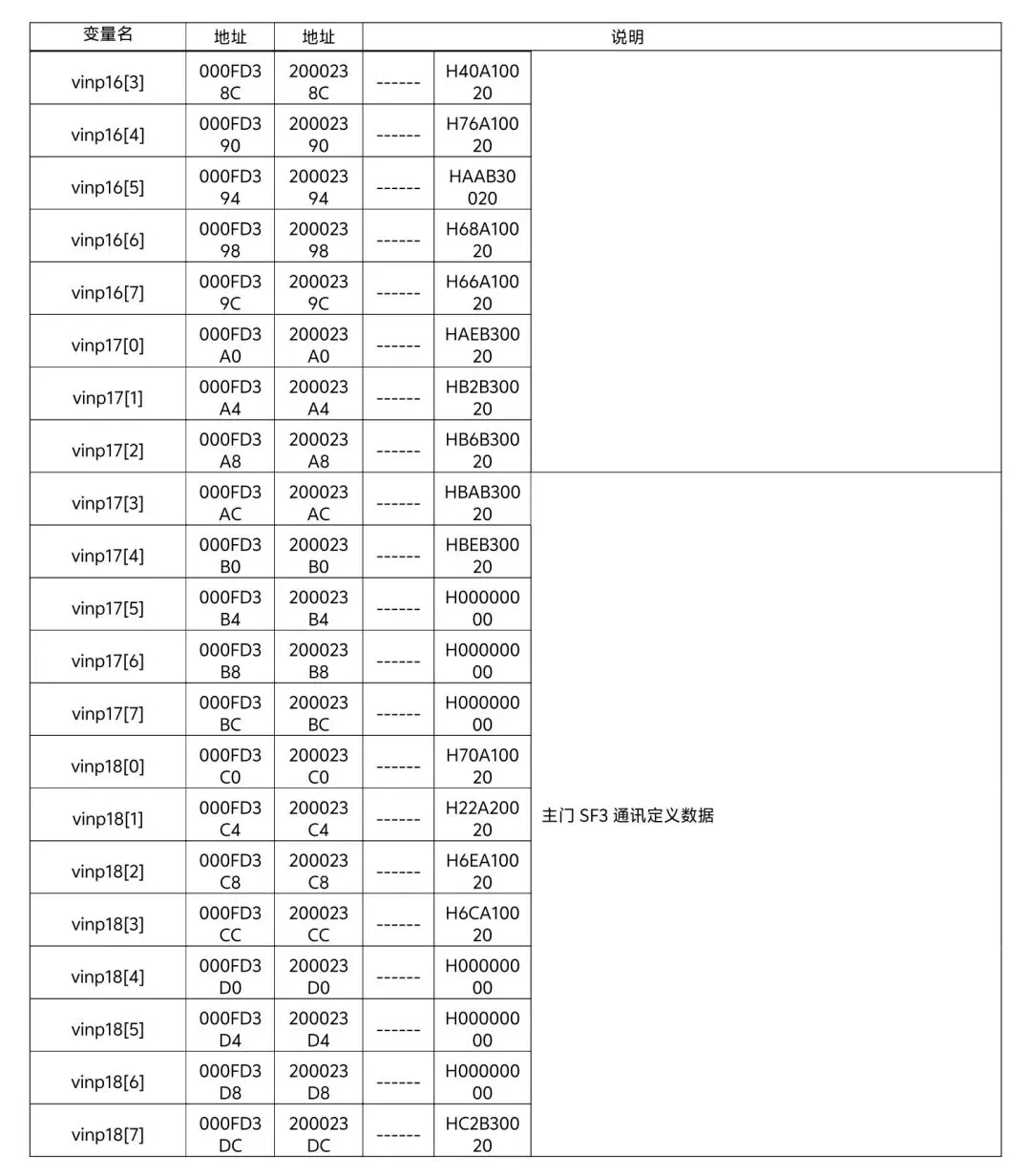

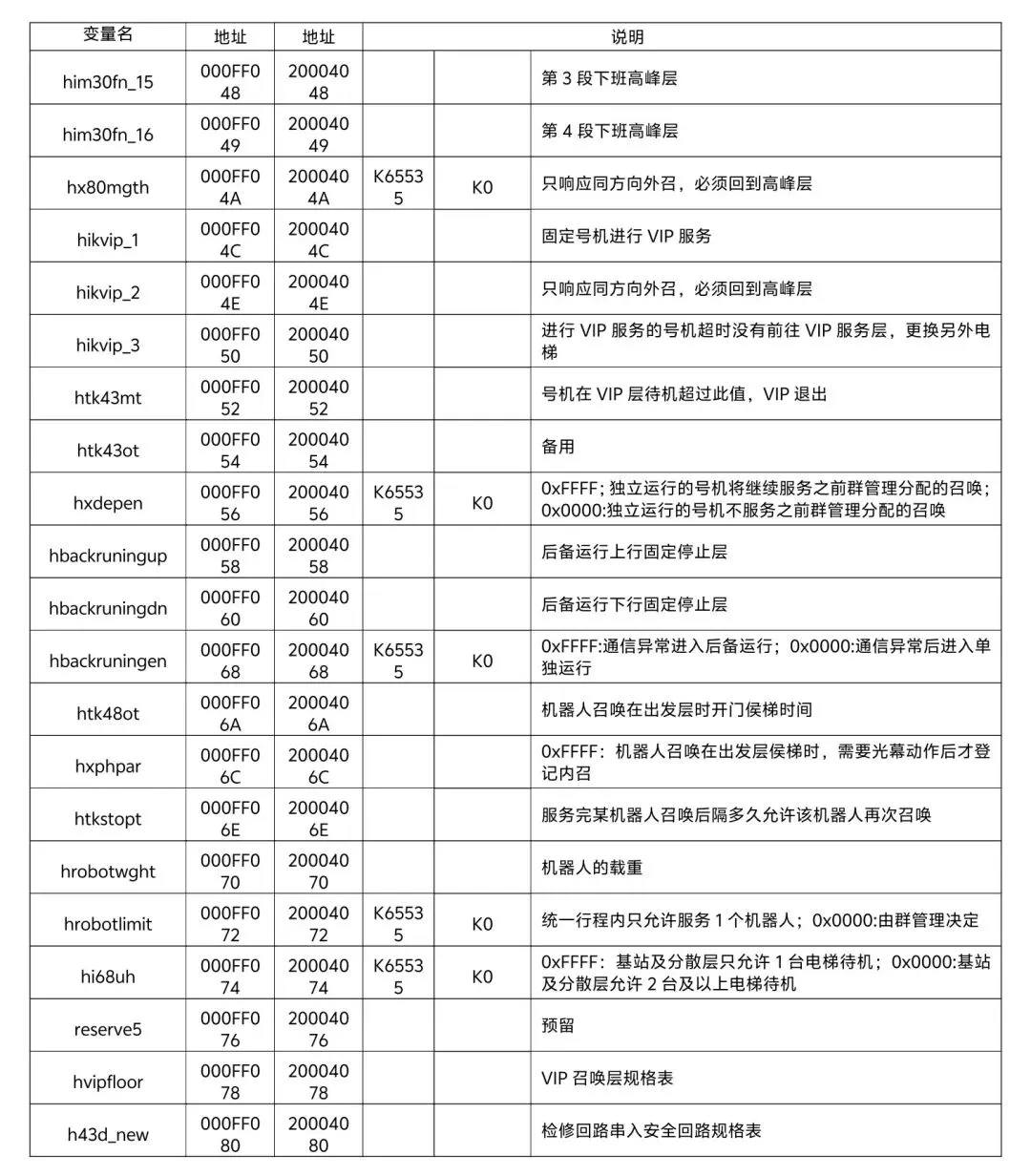

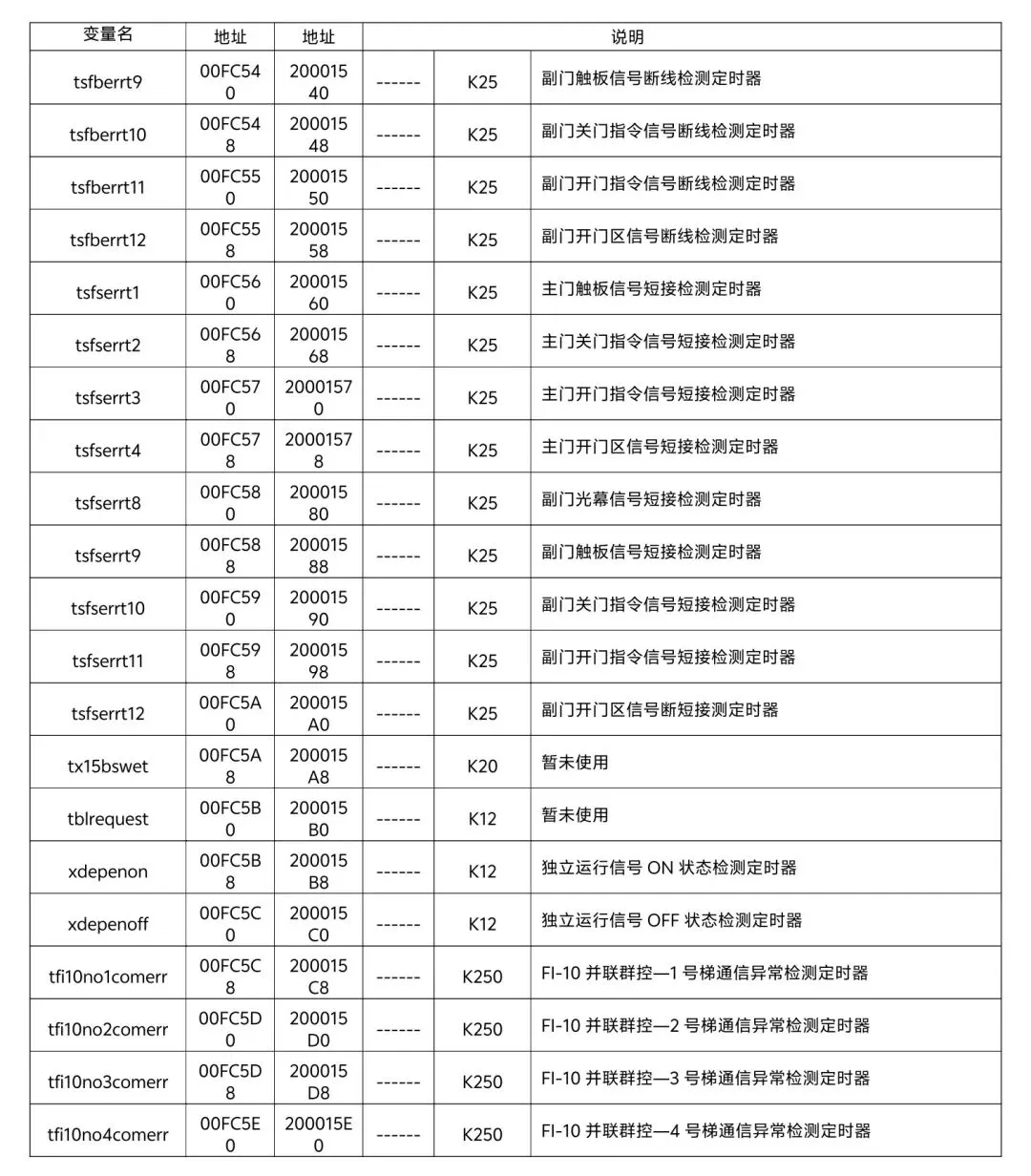

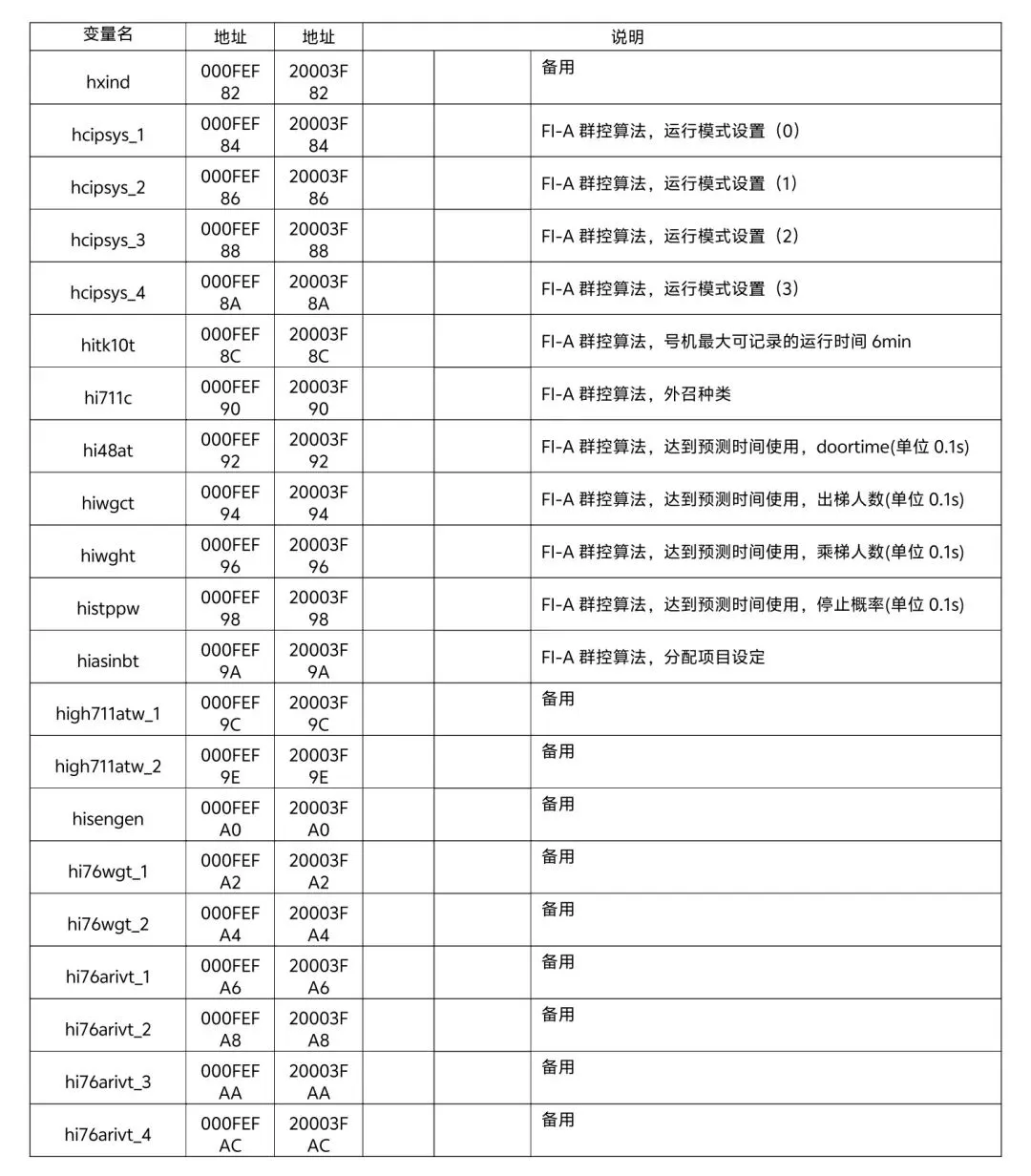

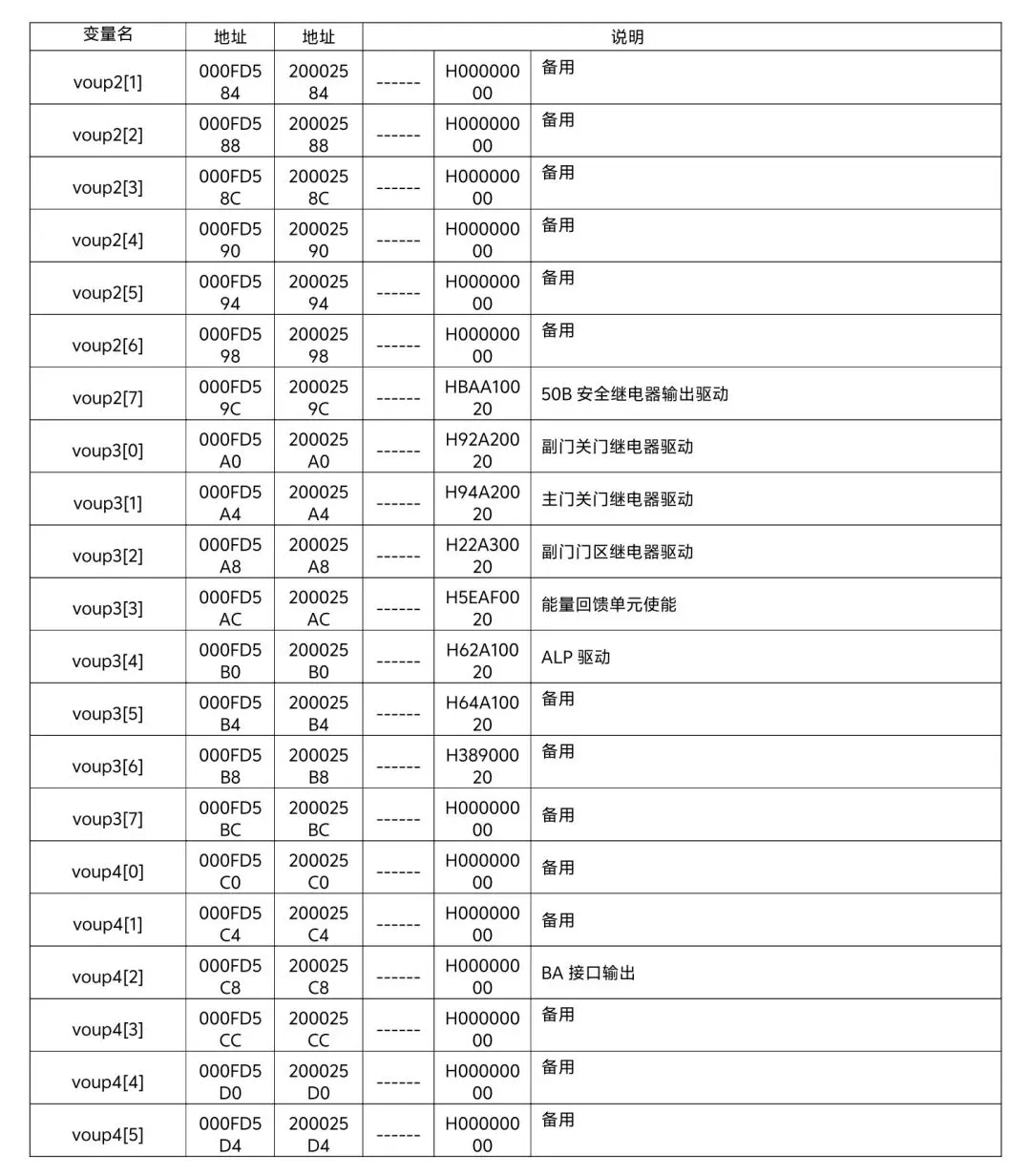

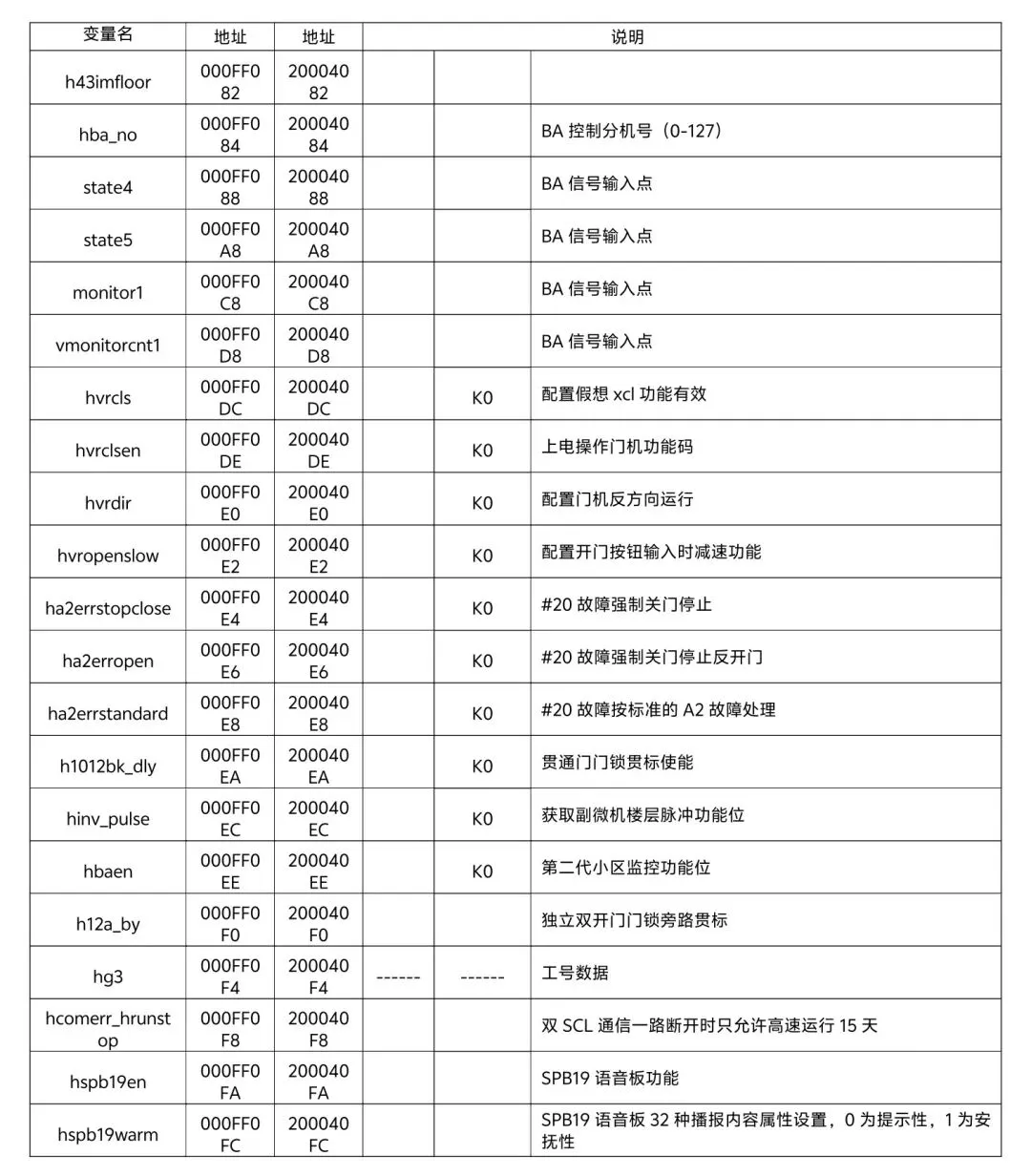

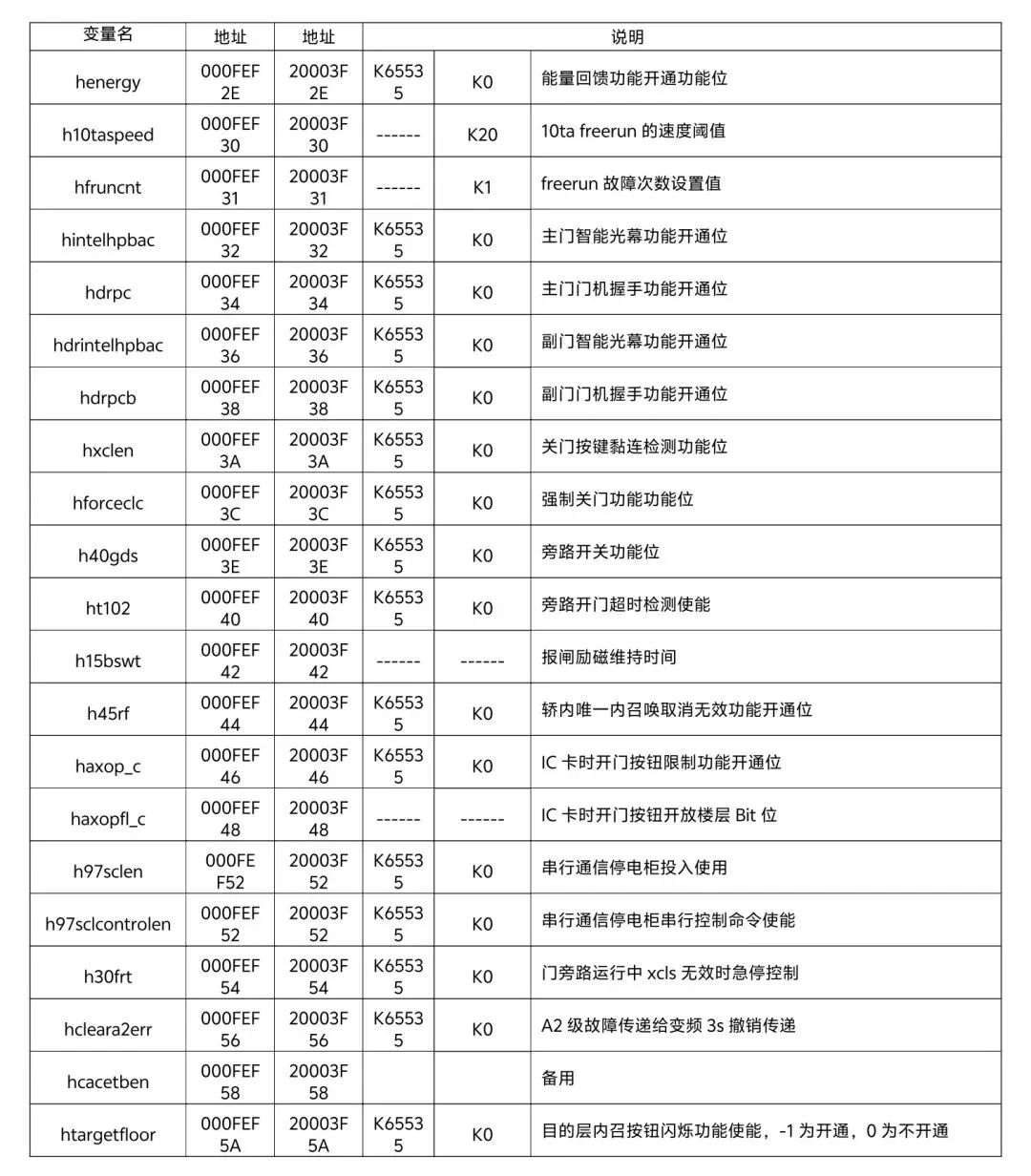

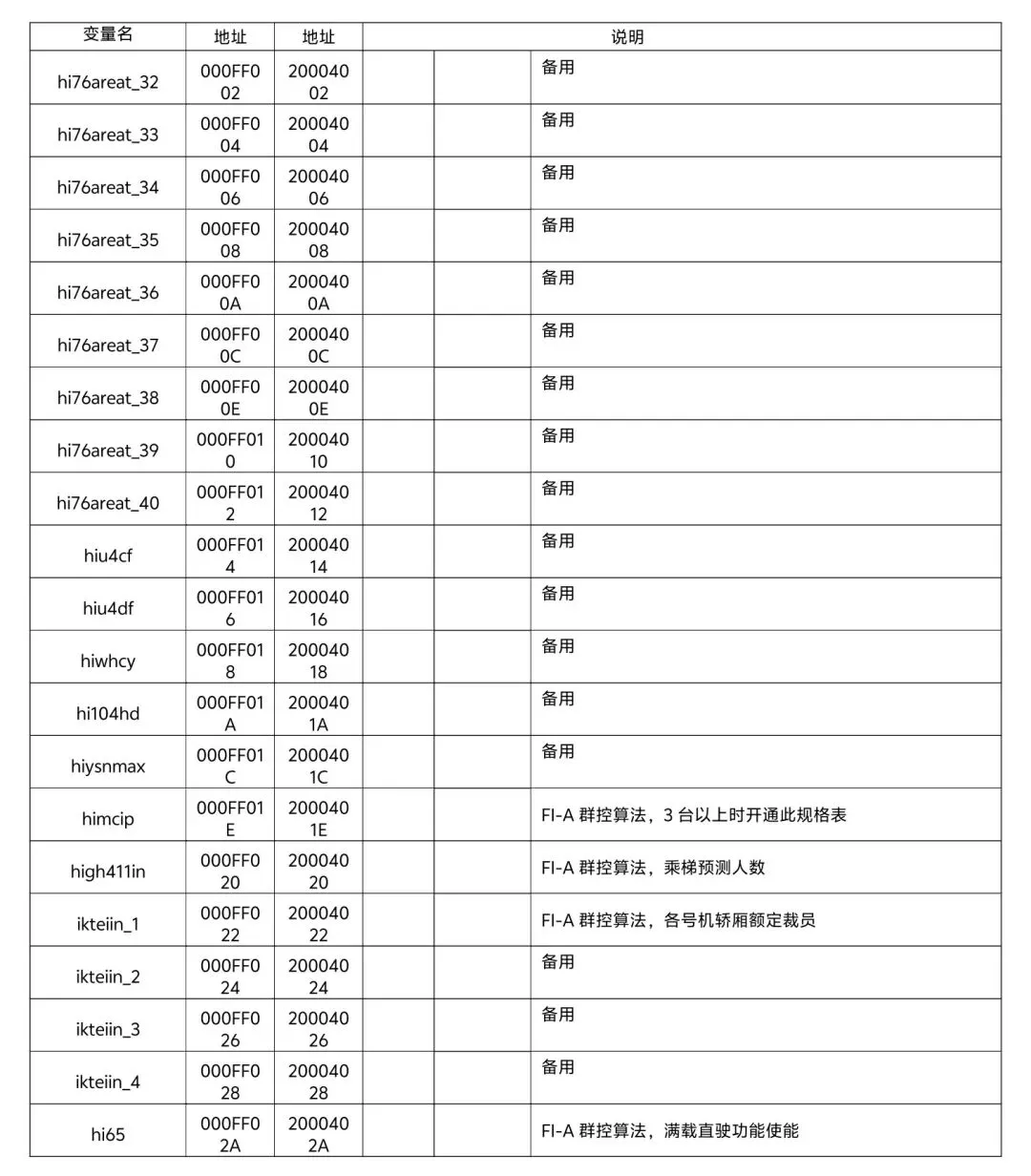

ELS05系统所用的规格表参数ROM地址的范围为FC000－FFFFF。

1.参数说明中代号说明

➤  “K**”表示其对应数据寄存器的数据是以十进制方式表示，具体数值根据不同的设定而不同；

➤  “H**”表示其对应数据寄存器的数据是以十六进制方式表示，具体数值根据不同的设定而不同；

➤  “有功能”是指电梯具有某特定功能时数据寄存器的设定值；

➤  “无功能”是指电梯不设定某特定功能时数据寄存器的设定值；

➤  “——”是指设定数据寄存器参数时不需要考虑电梯是否具有某特定功能；

2.备注说明

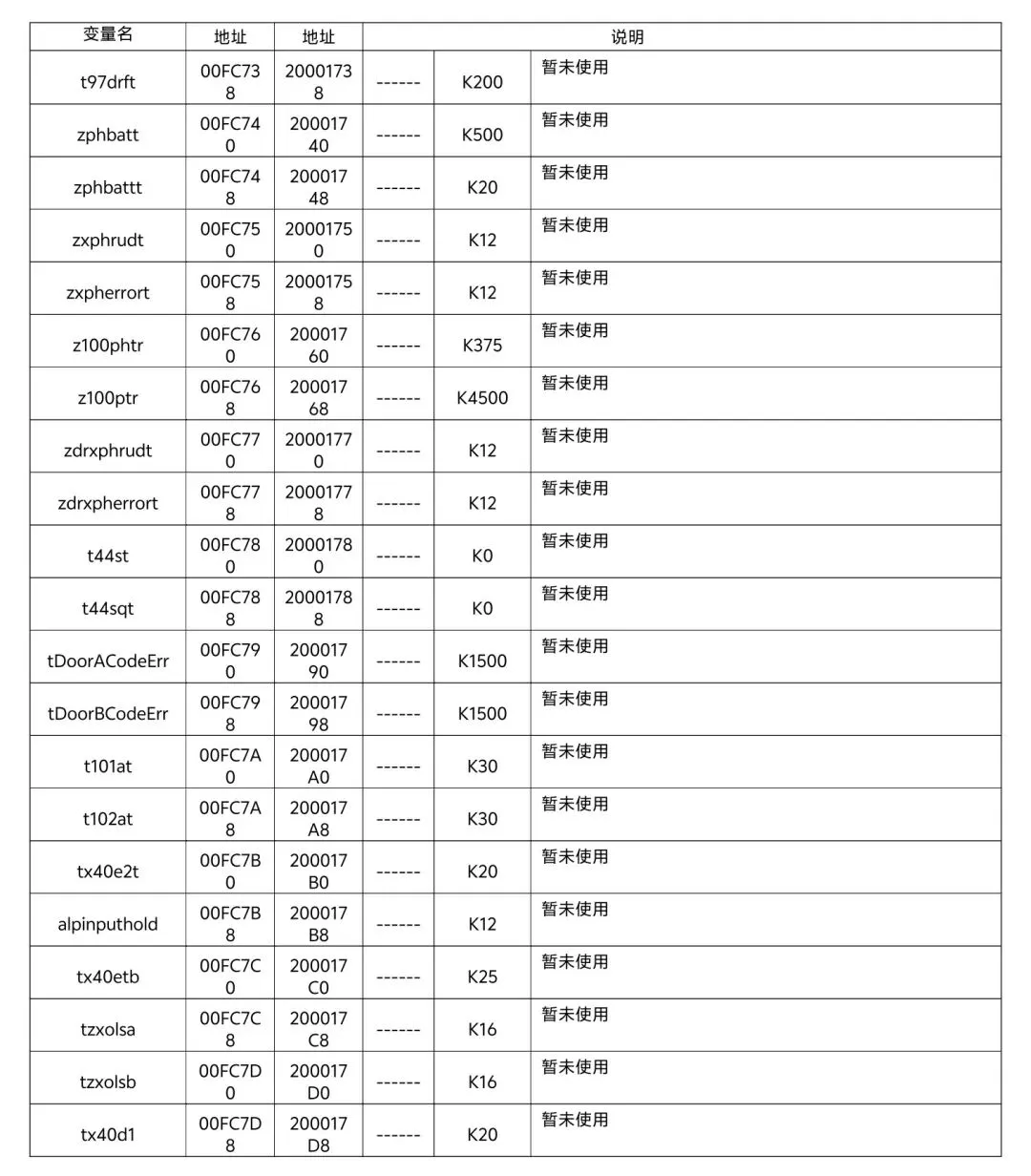

➤  “暂未使用”表示该变量在程序中未使用，该变量在程序中无意义；

➤  “未使用”表示该变量在程序中有使用，但是其功能未体现，属可扩展功能用；

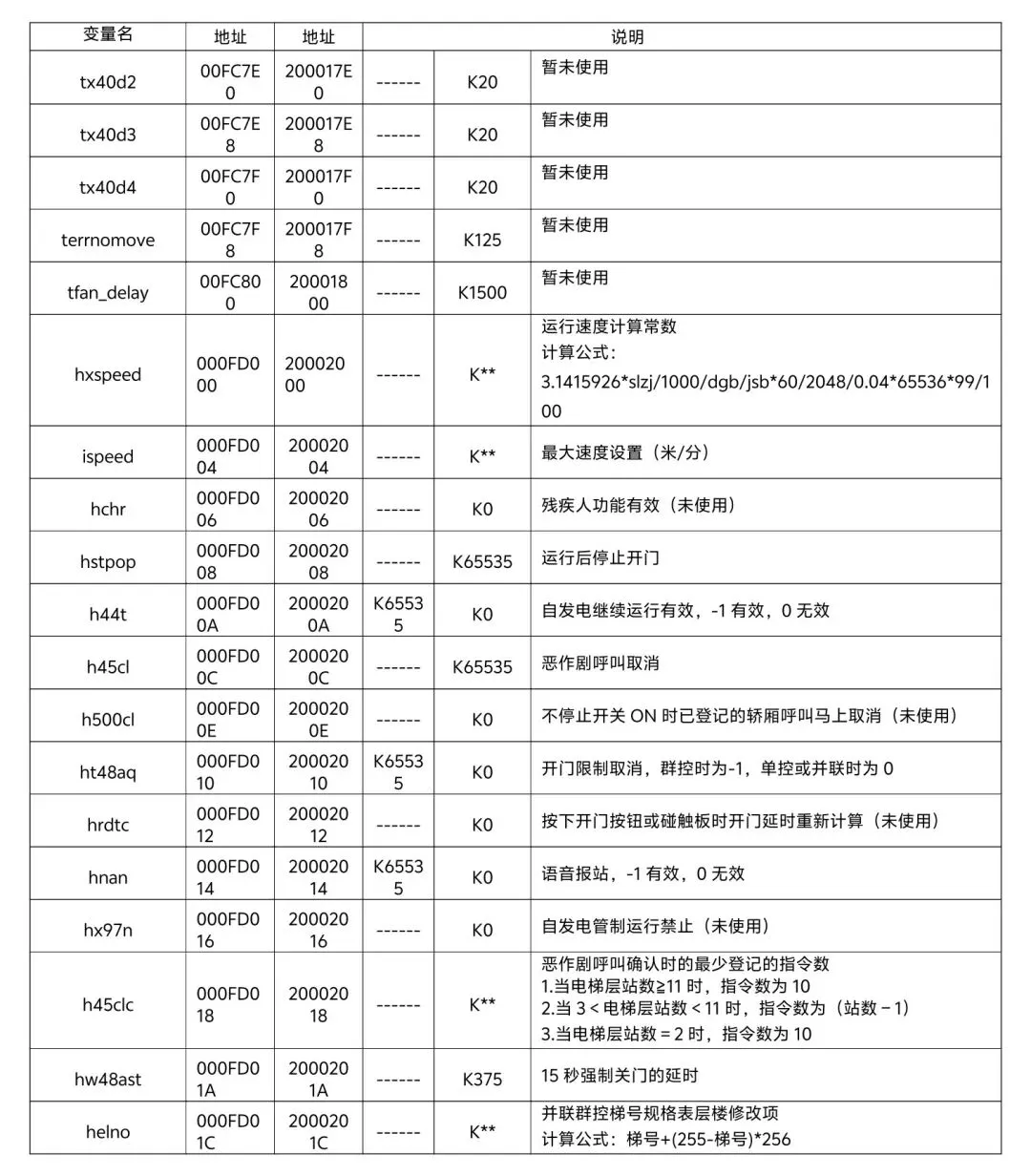

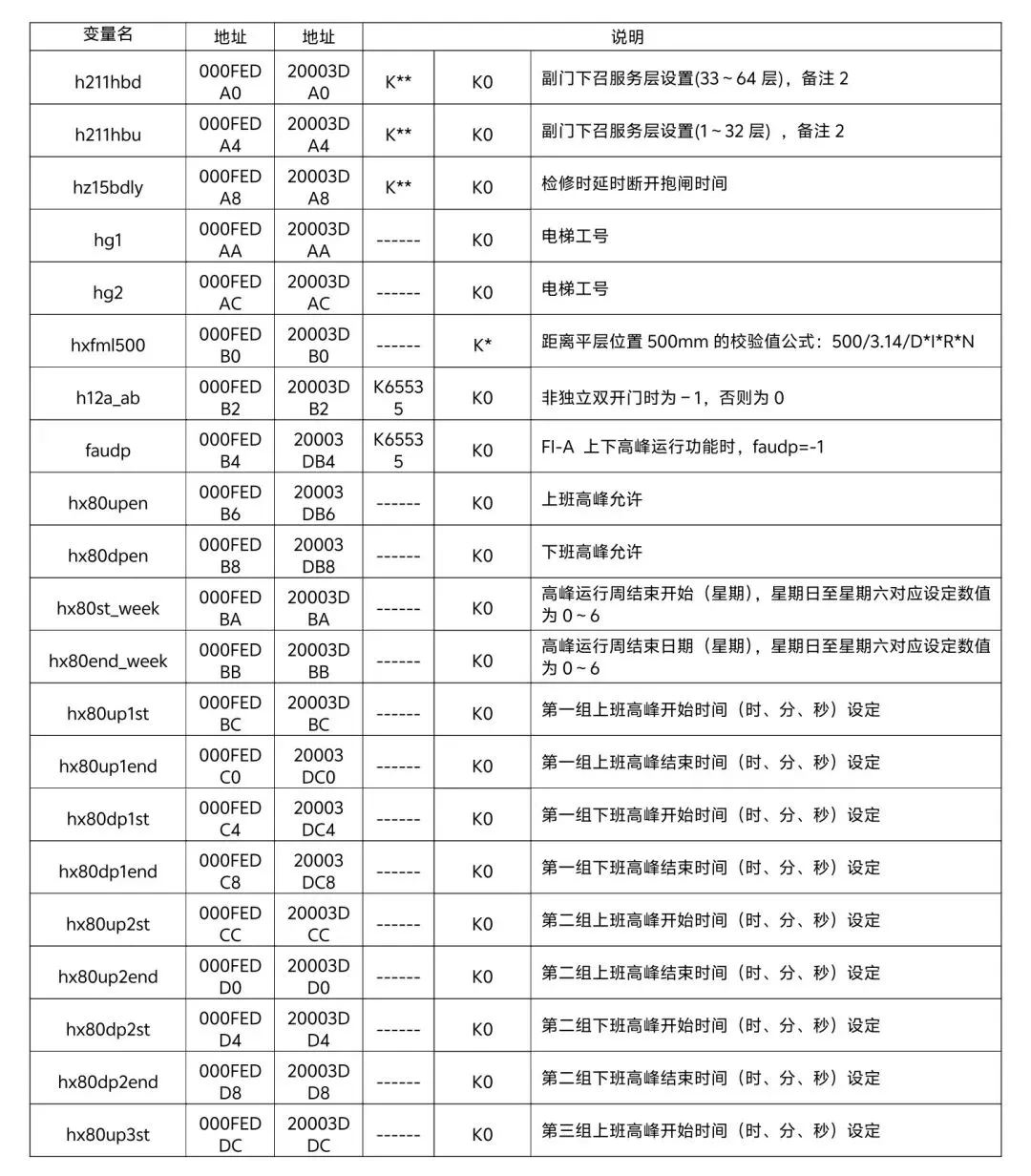

3.计算公式中符号说明

➤  I为曳引吊挂比，设定为2；

➤  R为减速比，设定为1；

➤  D为绳轮直径（mm），梯速在105m/min及以上（包括105m/min）设定为400mm；120m/min的 设定为400mm；150m/min的，载重为1050kg的设定为480mm，其他设定为420mm；

➤  N为旋转编码器脉冲数，设定为2048(SIN/COS编码器)；

4.参数所对应的ROM、RAM地址均为该变量的起始地址，地址中数据按字节由高到低依次存放；

本规格表说明用于指引ELS05系统R00013XX（XX为具体版本号）版程序，其它版本程序仅作参考；

温馨提示：

  非专业人员禁止操作，进行参数修改有风险，不当操作可能导致危险！
