一键生成气瓶模型,这款插件到底有多强?

三型气瓶内衬参数化建模插件

适用软件：Abaqus/CAE 2017适用对象：结构设计人员、仿真工程师、研发团队、方案评审人员

插件核心价值：聚焦三型气瓶内衬结构建模，通过关键尺寸参数输入即可完成几何生成，让三型气瓶内衬建模从“重复画图”转变为“参数驱动”，帮助用户更高效地完成结构设计与模型迭代。

一、产品简介

三型气瓶内衬参数化建模插件是一款面向 Abaqus/CAE 2017 的专业建模工具。用户无需重复绘制复杂草图，只需输入气瓶内衬的关键尺寸参数，即可快速生成轴对称 2D 或实体 3D 的三型气瓶内衬几何模型。

该插件将气瓶内衬的主要结构参数集中在统一界面中进行管理，支持筒身段、前封头、后封头、接头及过渡圆角等核心尺寸的参数化输入，适用于三型气瓶内衬结构的方案设计、模型快速搭建、尺寸迭代与前处理准备。

二、产品展示

1. 三型气瓶内衬参数示意图

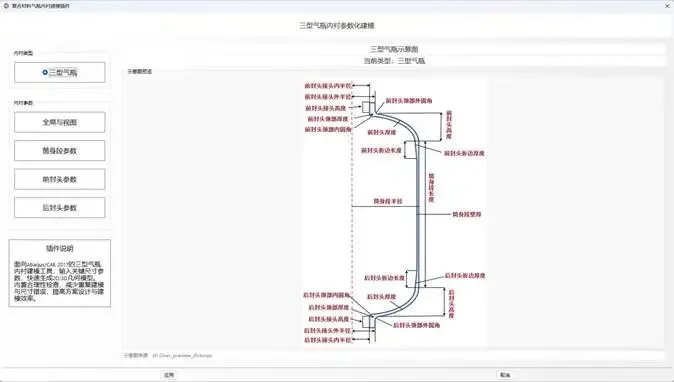

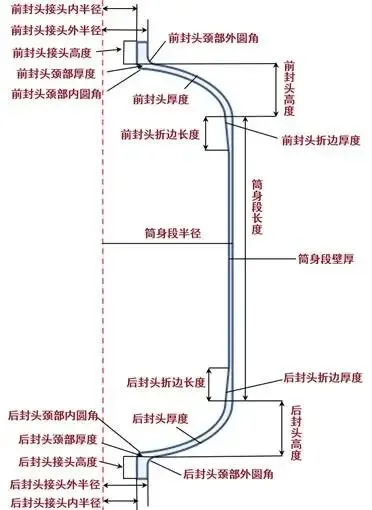

图1三型气瓶内衬结构及参数位置示意图

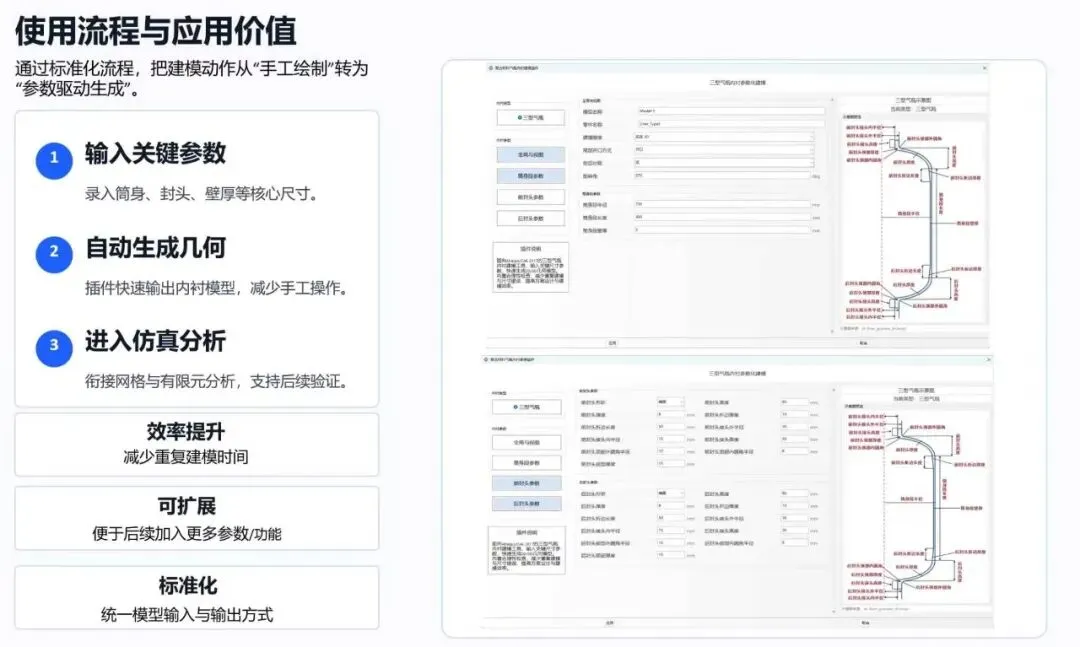

2. 插件界面展示

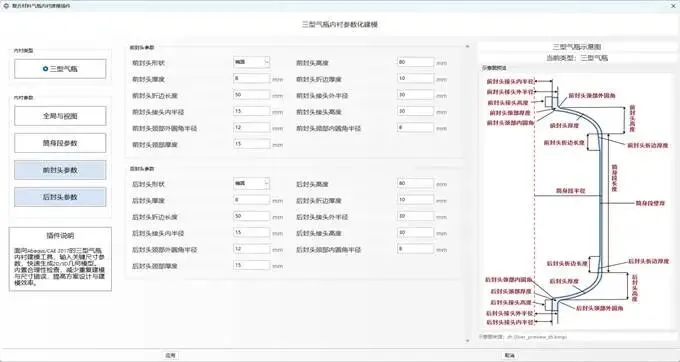

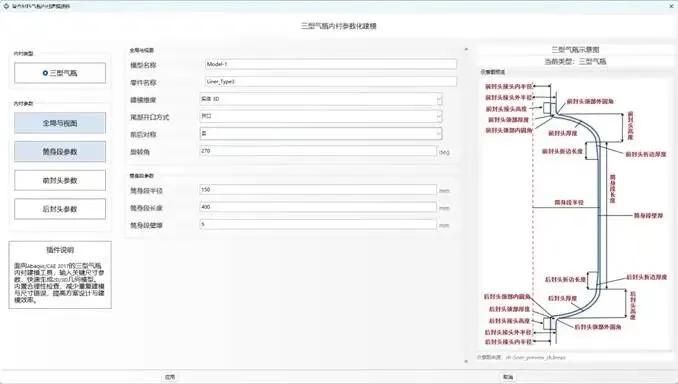

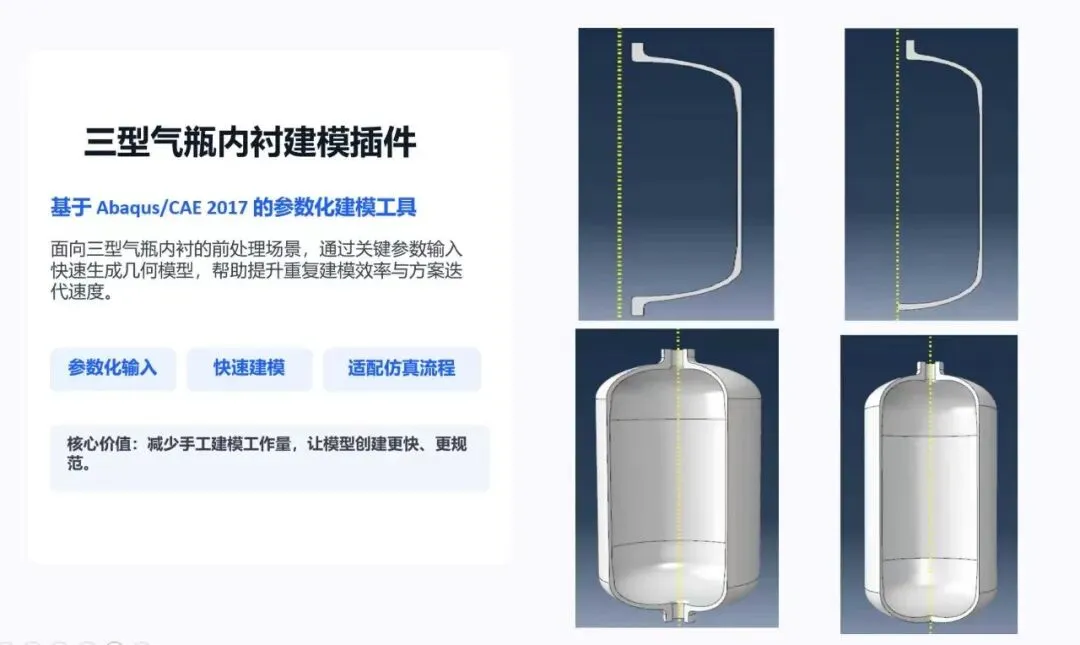

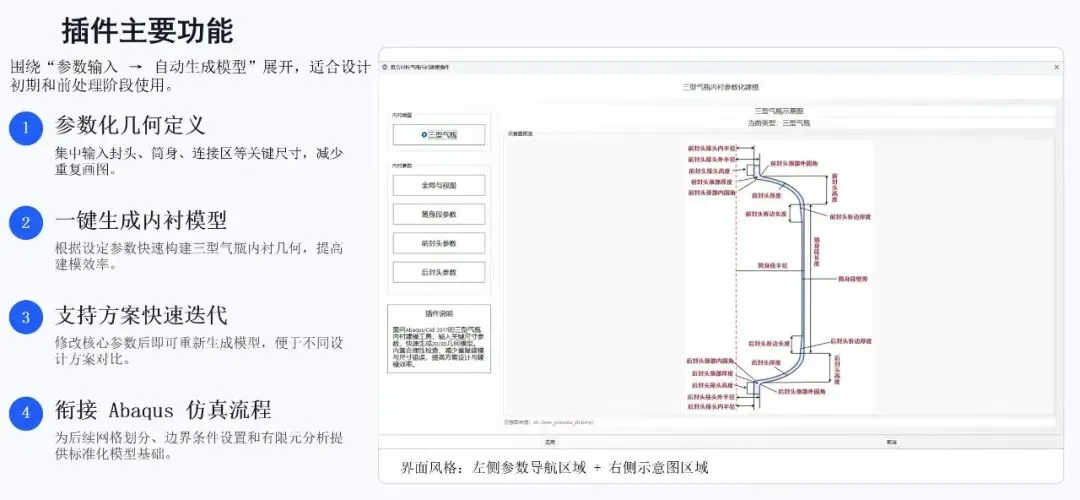

图2 三型气瓶内衬参数化建模插件主界面

3. 建模结果展示

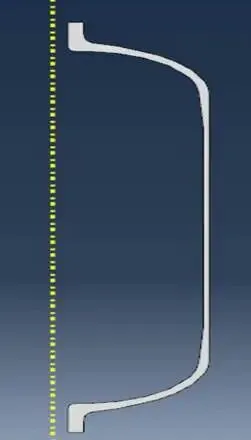

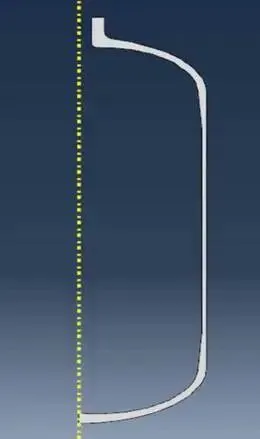

图3平面轴对称2维双开口模型图4平面轴对称2维单开口模型

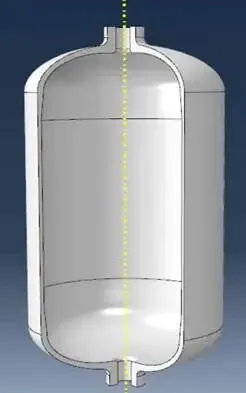

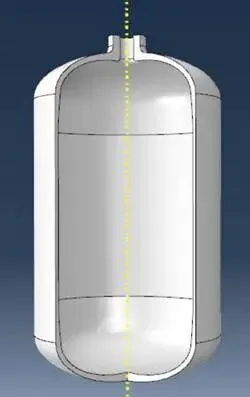

图5实体3维双开口模型图6实体3维单开口模型

三、主要功能

1. 三型气瓶内衬参数化建模

插件围绕三型气瓶内衬的典型结构特征进行开发，可根据输入参数自动生成对应几何模型，减少传统手工建模的重复操作。

2. 支持 2D 与 3D 两种建模方式

支持生成轴对称 2D 模型

支持生成实体 3D 模型

可根据分析需求灵活选择建模维度，提高前处理效率

3. 多区域参数统一管理

插件支持对以下关键结构进行统一参数化设置：

筒身段半径、长度、壁厚

前封头形状、厚度、高度、折边参数

后封头形状、厚度、高度、折边参数

接头内外半径、接头高度、颈部厚度

前后对称、尾部开口方式、旋转角等全局参数

4. 参数合理性检查

插件内置参数检查逻辑，可在建模前识别明显不合理的参数组合，减少因尺寸冲突、厚度异常、过渡不合理等问题导致的建模失败。

5. 快速迭代不同设计方案

对于需要反复调整尺寸参数的设计任务，插件能够快速完成模型更新，便于多方案比选与结构优化。

四、产品优势

1. 建模速度更快

传统方式下，三型气瓶内衬建模通常需要手工绘制轮廓、添加约束、检查过渡关系，再进行旋转或实体生成。

使用本插件后，用户只需输入关键参数，即可直接生成目标模型，大幅缩短建模时间。

2. 降低人为建模错误

手工建模容易出现以下问题：

草图约束不完整

尺寸输入错误

圆角和过渡位置不一致

修改一个尺寸后漏改其他关联位置

插件通过统一参数输入和自动生成流程，可有效减少这些人为错误，提高模型质量与一致性。

3. 提高方案设计效率

在产品设计、结构论证和方案对比过程中，往往需要频繁修改半径、长度、壁厚、封头尺寸等参数。

插件能够帮助用户快速完成不同参数组合下的模型重建，加快方案设计和评审节奏。

4. 更适合批量化和标准化使用

对于经常开展类似结构建模任务的团队，插件有利于形成统一的建模流程和参数输入规范，降低个人经验差异带来的建模偏差。

5. 与 Abaqus 前处理流程衔接顺畅

插件直接运行于Abaqus/CAE 2017 环境中，建模完成后可继续进入后续的材料定义、装配、网格划分、载荷边界设置和分析计算流程，无需额外的数据转换。

五、给用户带来的便利

使用该插件，用户可以获得以下直接收益：

减少重复劳动：不再反复手工画草图和修改几何

提高建模效率：关键尺寸录入后即可快速生成模型

方便参数调整：适合反复修改和方案迭代

便于结果对比：不同设计方案的模型可快速建立

降低使用门槛：即使不是长期从事复杂草图建模的人员，也能较快完成模型搭建

提升演示效率：适合在项目汇报、技术交流、客户演示中快速展示不同结构方案

六、典型应用场景

该插件适用于以下场景：

三型气瓶内衬结构方案设计

三型气瓶内衬尺寸快速建模

有限元分析前处理几何准备

多方案对比与参数迭代

项目评审与结构展示

教学、培训与技术演示

七、适用价值总结

三型气瓶内衬参数化建模插件将原本依赖手工操作的复杂建模过程，转化为清晰、直观、可重复的参数输入过程。它不仅能够提高建模效率，还能减少几何错误、提升设计迭代速度，并为 Abaqus 分析前处理提供更加稳定、高效的几何建模支持。

对于需要频繁开展三型气瓶内衬结构建模的团队而言，该插件能够显著提升日常工作效率和建模标准化水平。
