软考架构师|软件工程⑤ 全部章节核心图形考点全集

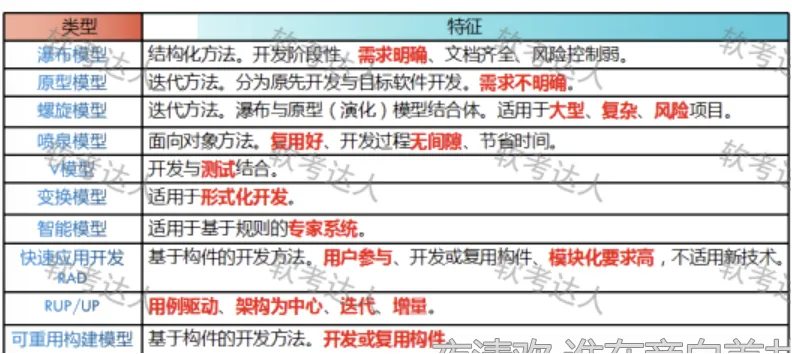

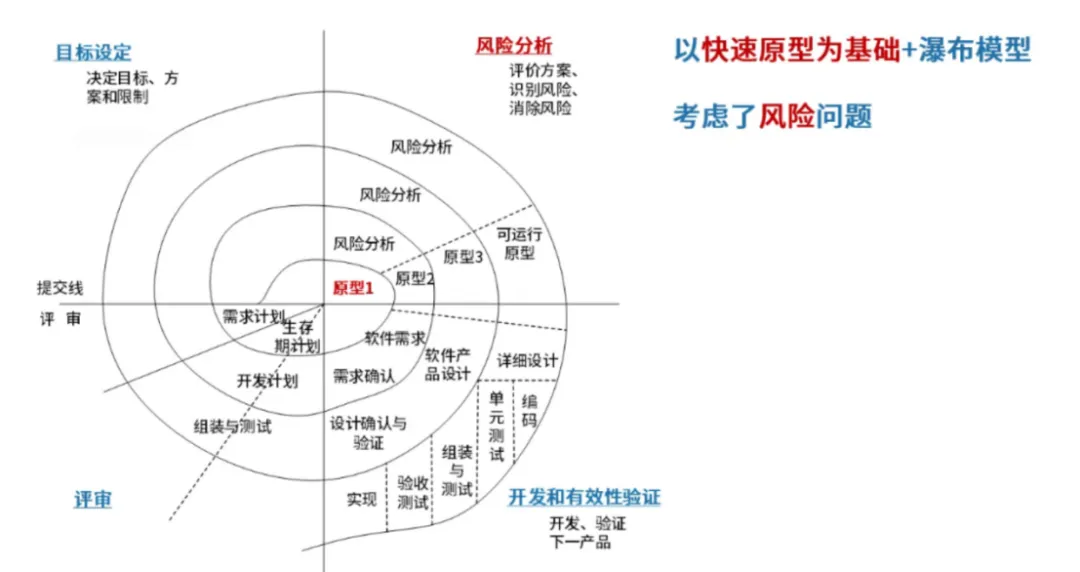

螺旋模型(第二章节)
以快速原型为基础+瀑布模型，考虑了风险问题,大型，复杂，风险

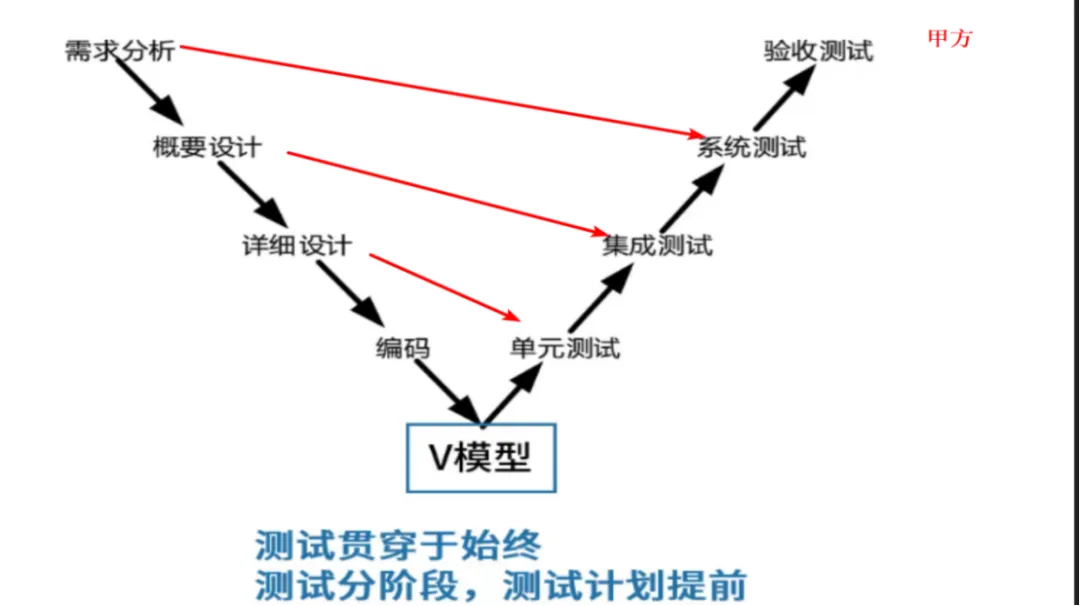

V模型(第二章节)
测试贯穿于始终，测试分阶段，测试计划提前（不是测试执行提前）

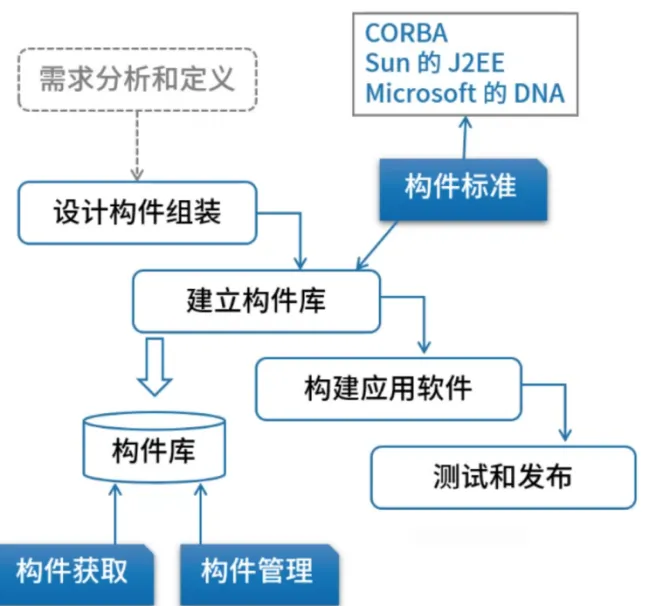

基于构件的开发模型（CBSD）(第二章节)
建立构件库，
优点：易扩展，易重用，降低成本，安排任务更灵活
缺点：构件设计要求经验丰富的架构师，设计不好的构件难重用；

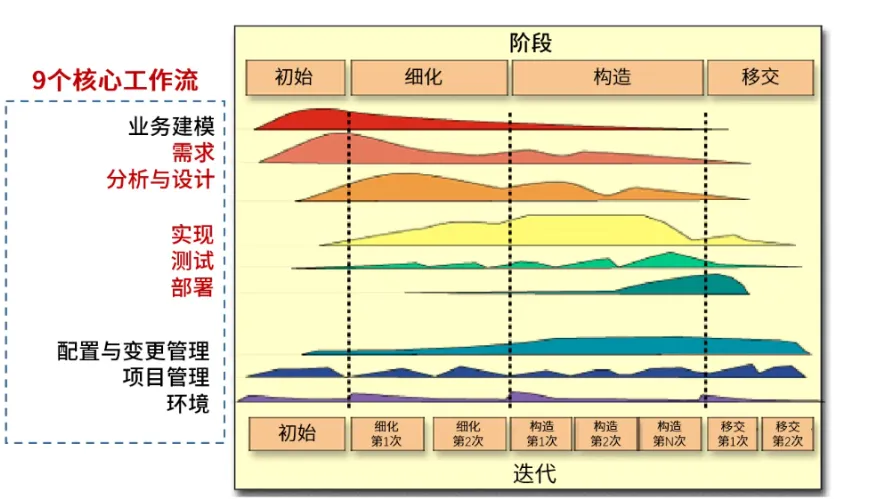

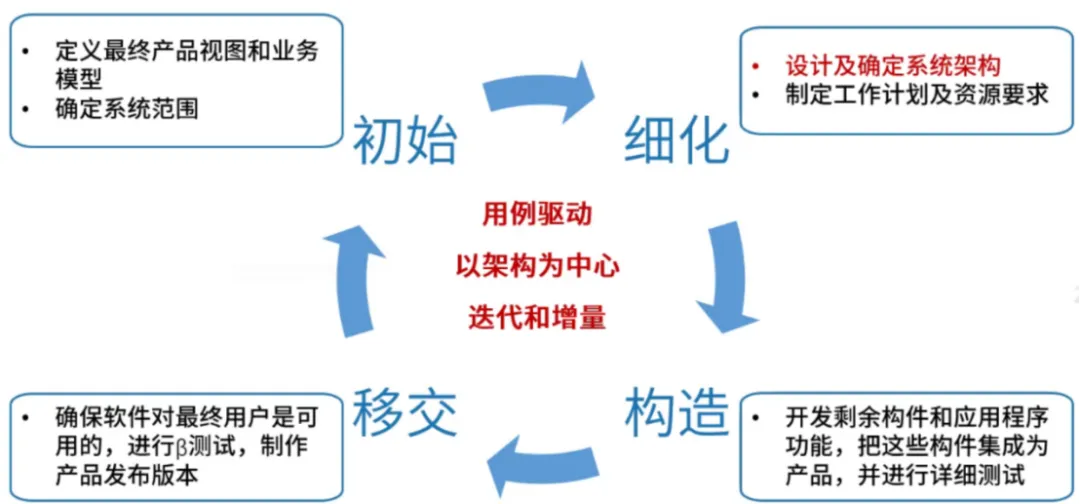

统一过程（UP/RUP）(第二章节)
核心工作流：业务建模，需求，分析与设计，实现，测试，部署，

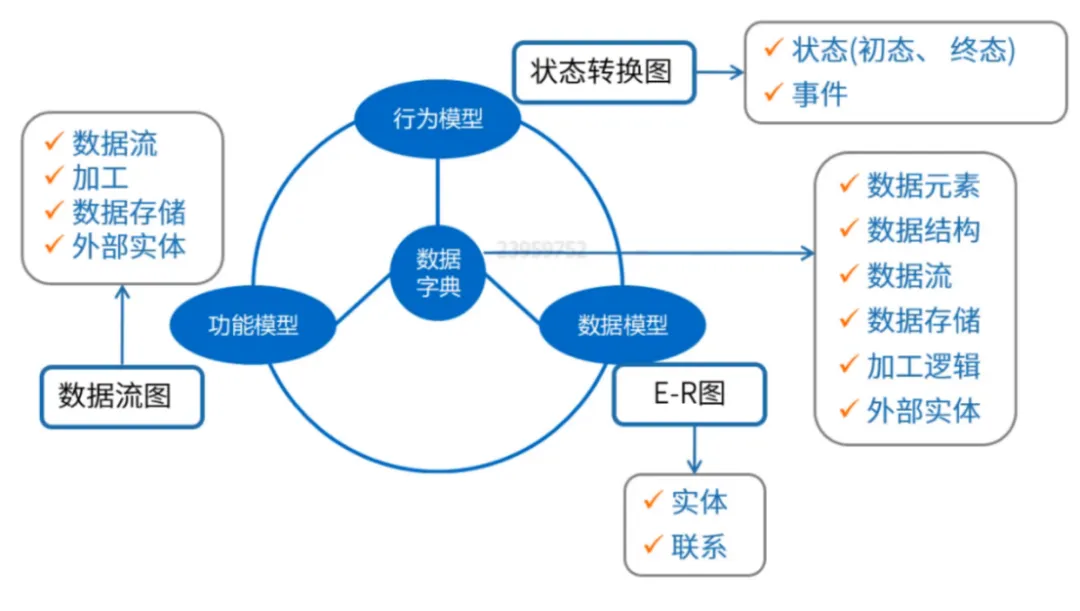

需求分析(第二章节)
功能模型->数据流图(DFD)：数据流，加工，数据存储，外部实体
行为模型->状态转换图：状态，事件
数据模型->ER图：实体，联系

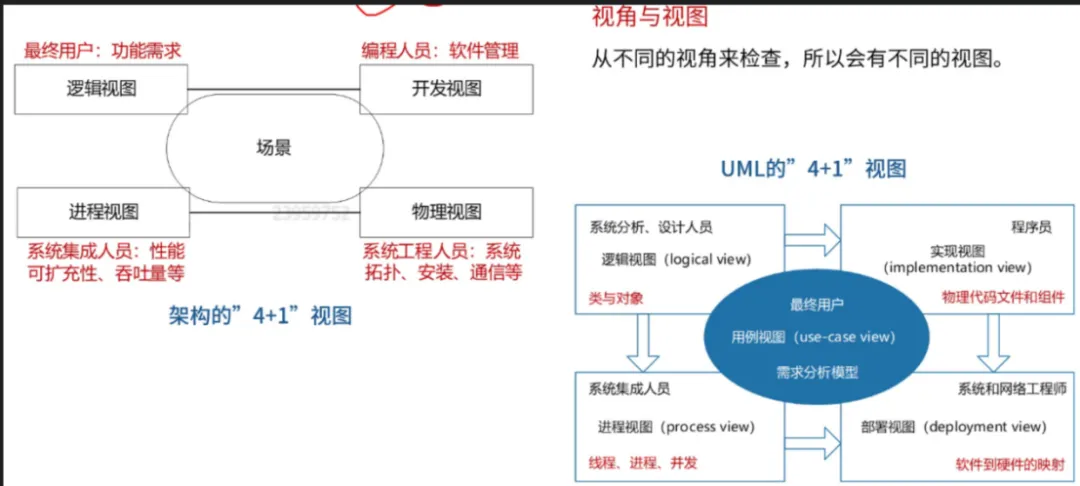

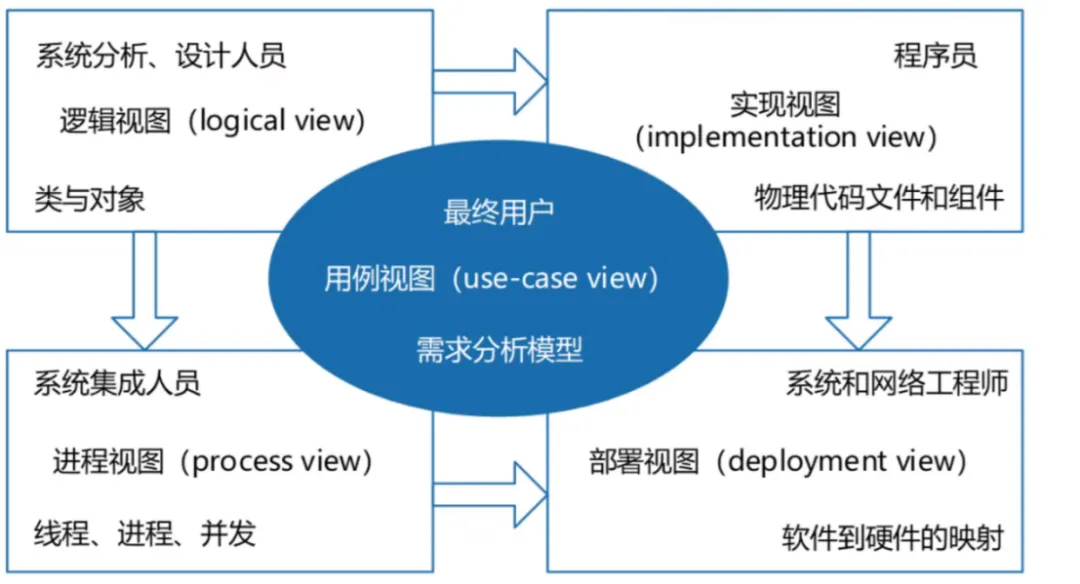

UML4+1视图(第二章节)
需求变更管理(第二章节)
问题分析和变更描述、变更分析和成本计算、变更实现。

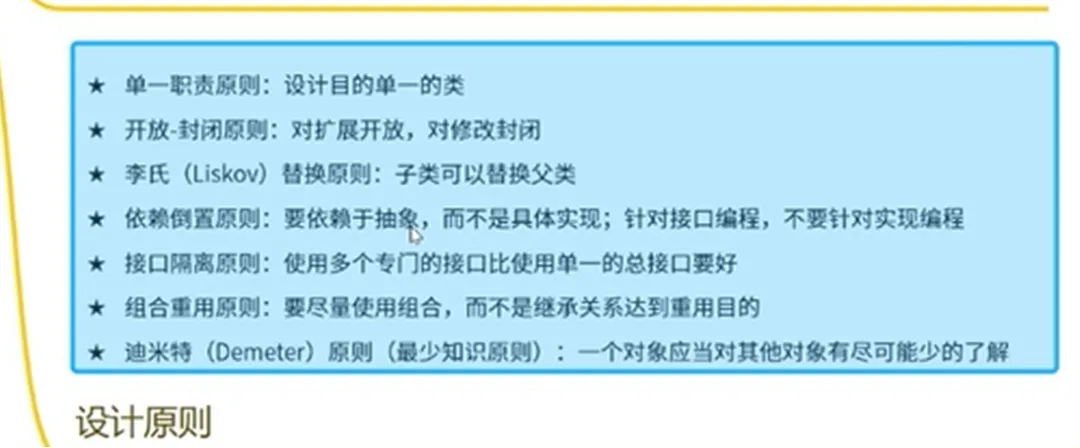

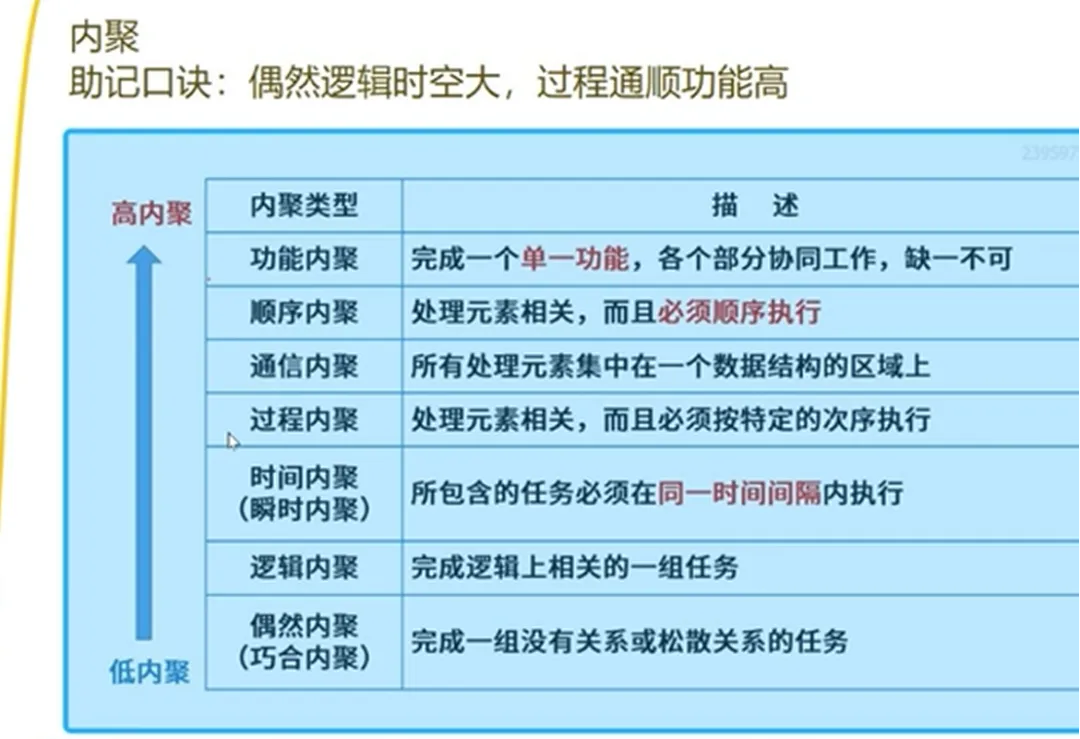

设计原则(第二章节)

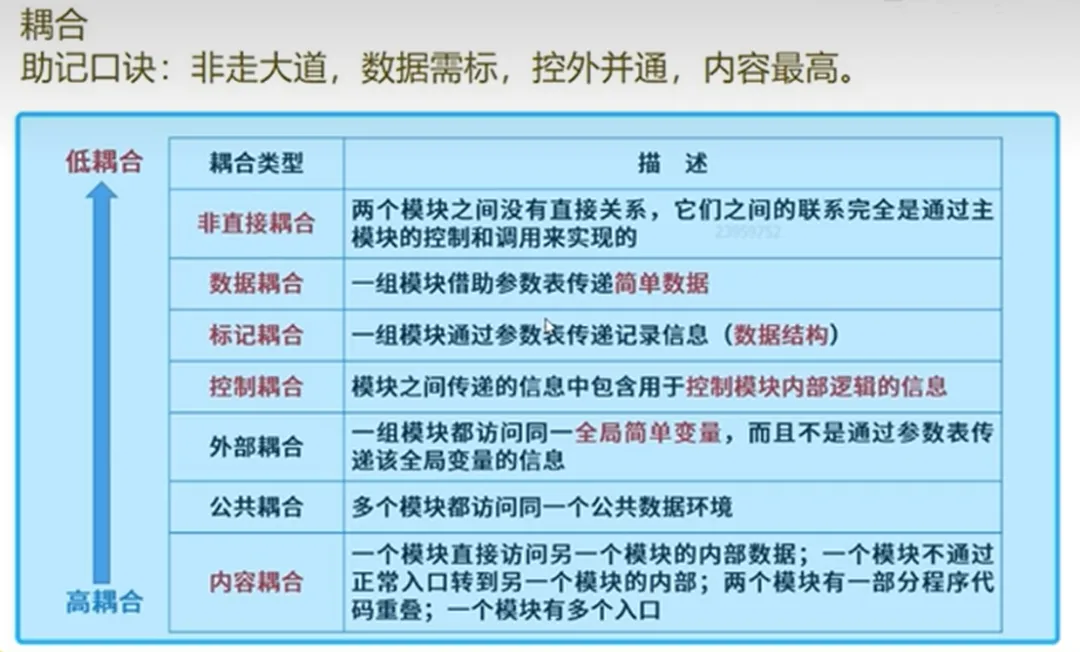

模块独立性原则（高内聚，低耦合）,模块大小适中，多扇入，少扇出，深度广度都不宜过高。

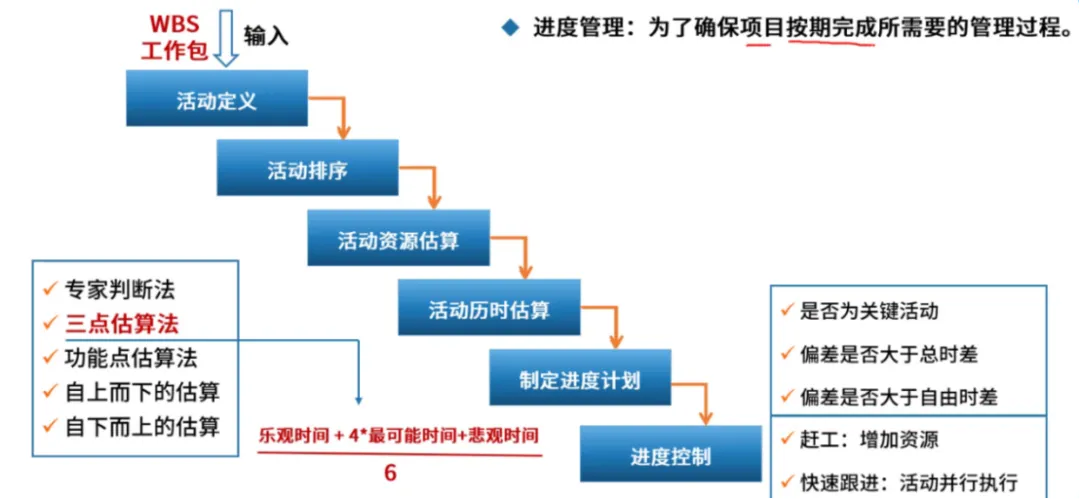

项目时间管理中的过程(第三章节)

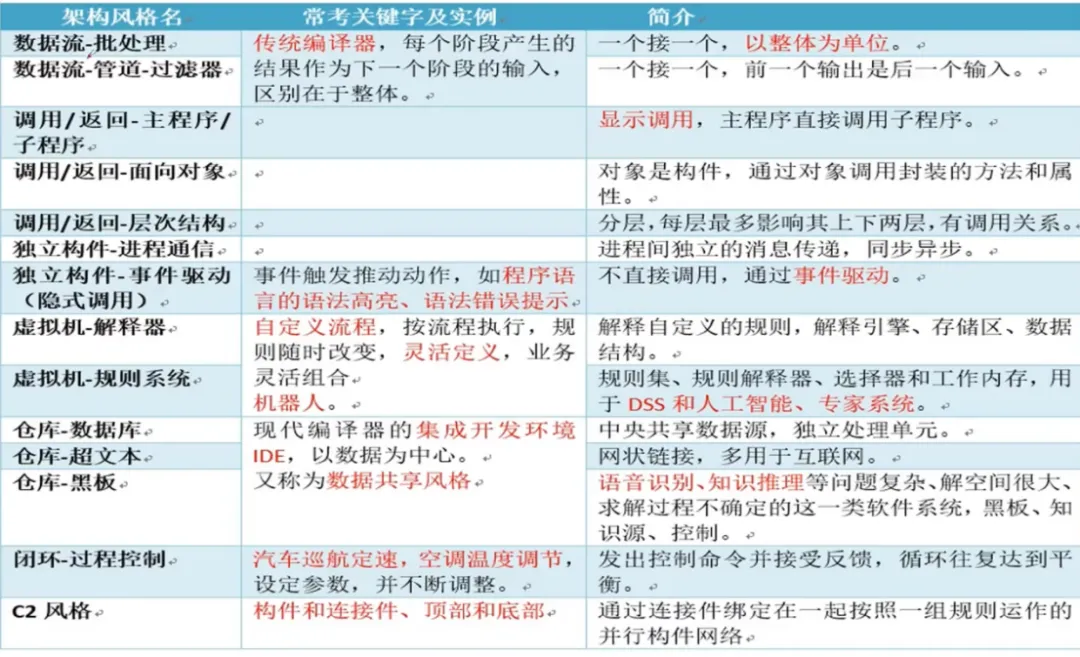

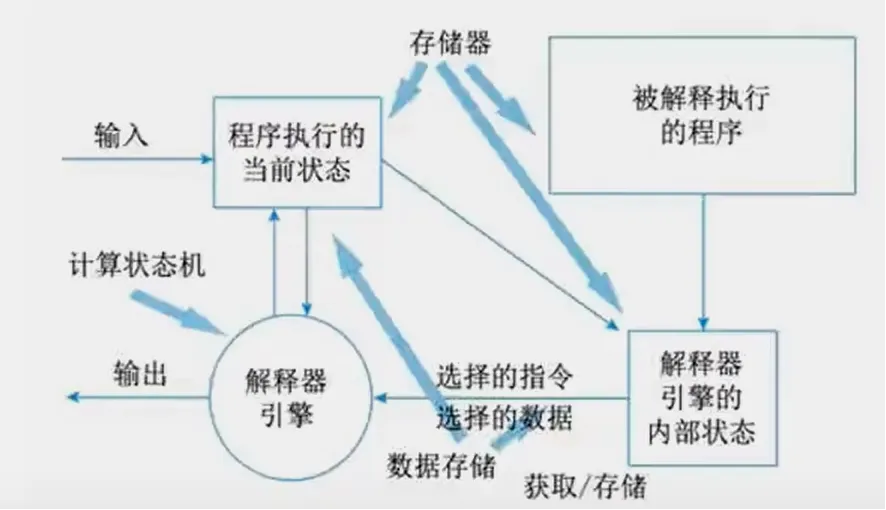

解释器(第四章节)
机器学习流程的灵活性高，可扩展能力强，因为解释器风格可以通过自定义流程规则及配套的流程解释引擎开发，进行动态解析，做到用户层面的流程完全自定义，而不要修改代码。
输入–》 程序执行的当前状态 –》存储器 –》 被解释器执行的程序 –》解释器引擎的内部状态 –》 选择的指令/选择的数据 –》解释器引擎 –》输出

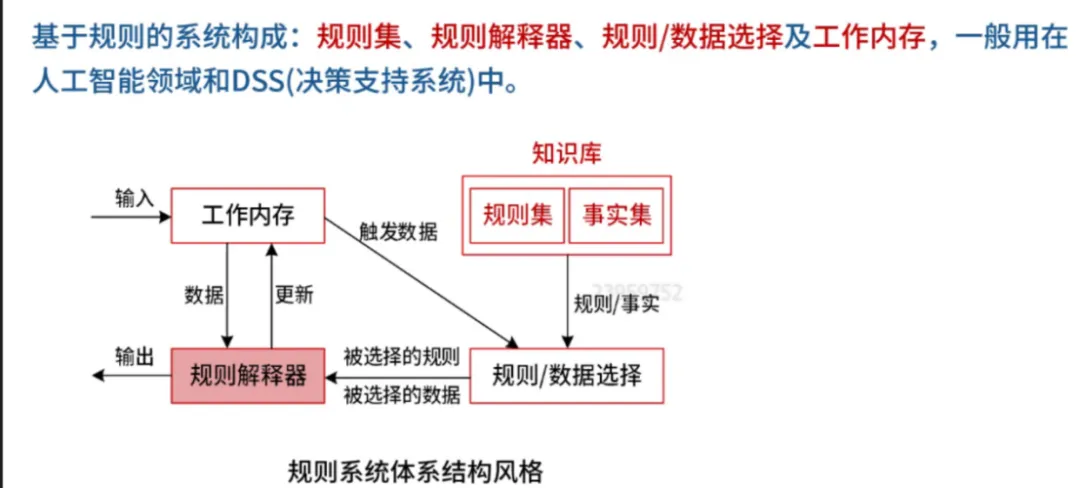

基于规则系统的构造(第四章节)
(加强了：规则，经验，专家的支持)
规则集、规则解释器、规则/数据选择及内存工作，一般用在人工智能领域和DSS(决策支持系统)中。

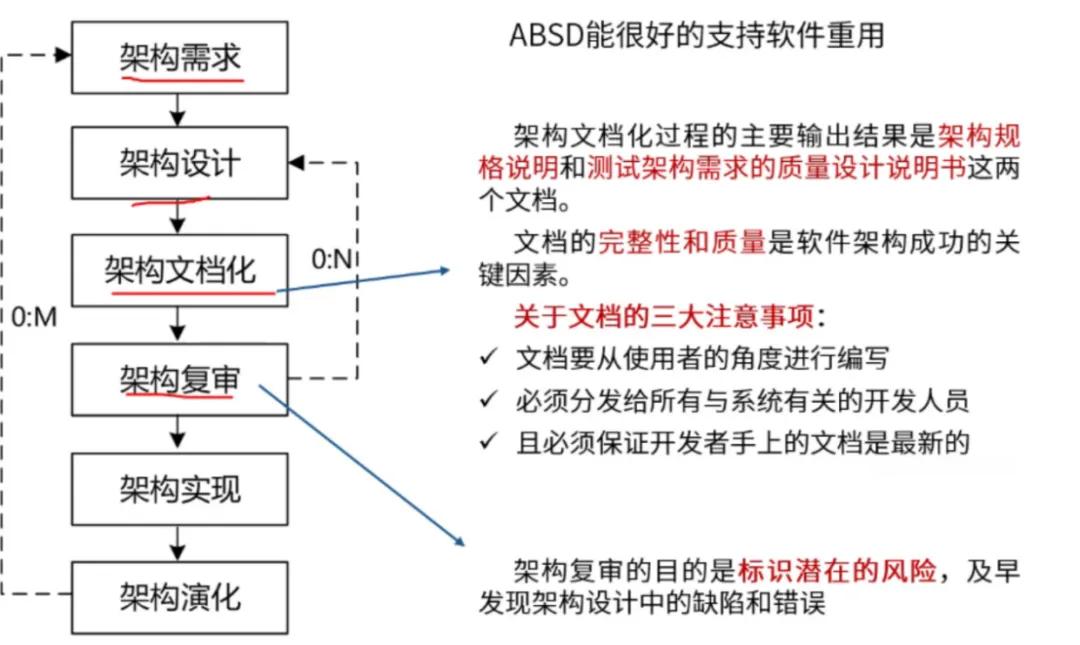

基于架构的开发方法（ABSD）(第四章节)

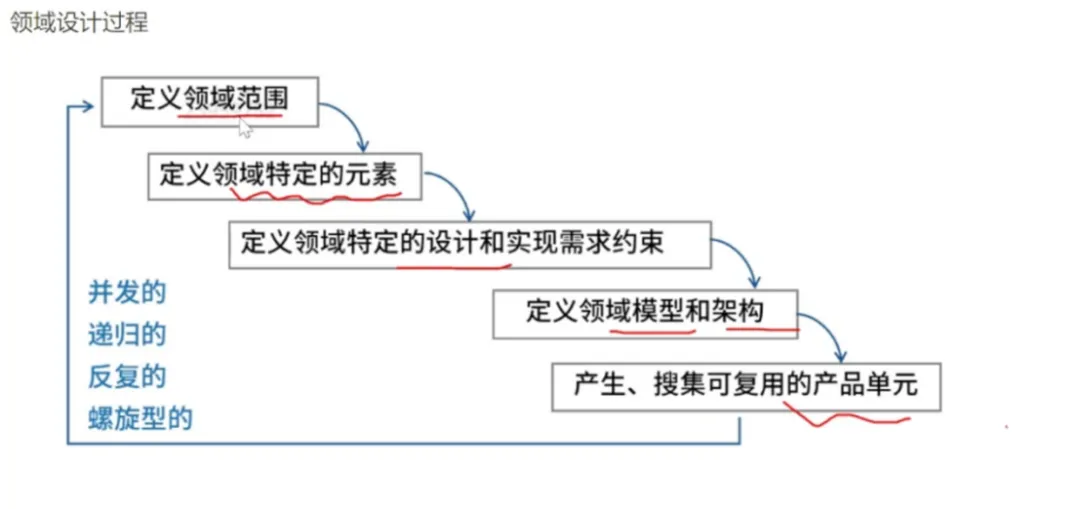

DSSA的建立过程(第四章节)

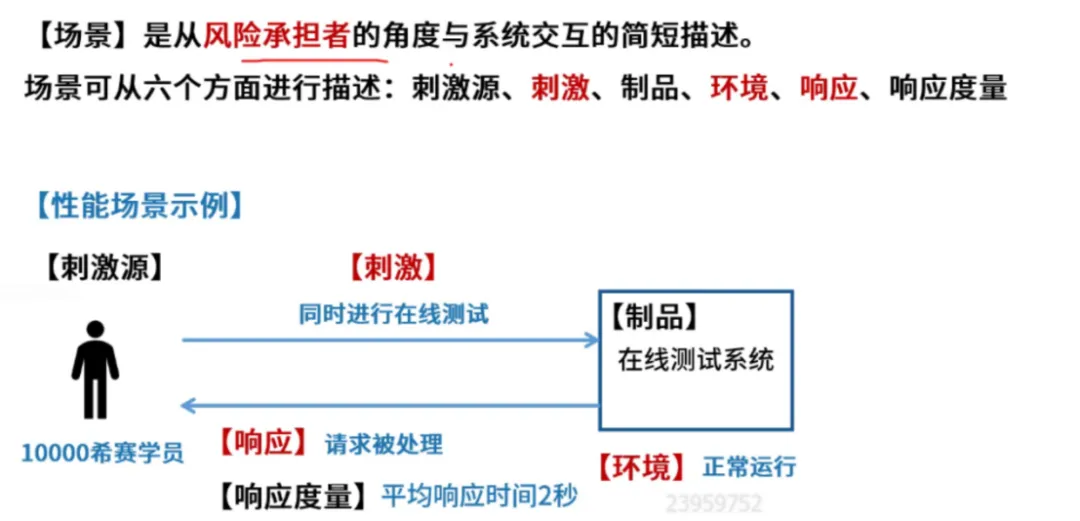

场景评估方法(第四章节)
为了精确描述软件系统的质量属性，通常采用:质量属性场景作为描述质量属性的手段

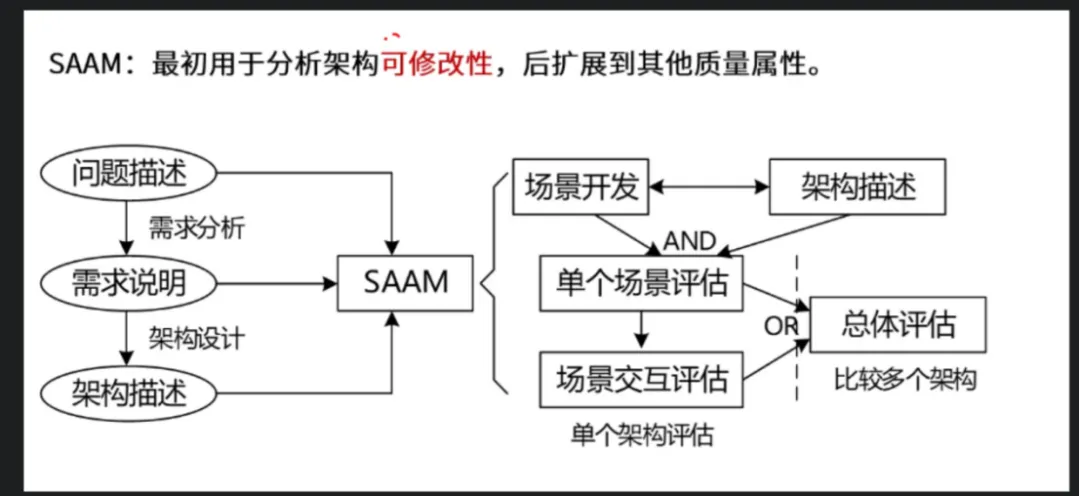

软件架构分析法（SAAM）(第四章节)

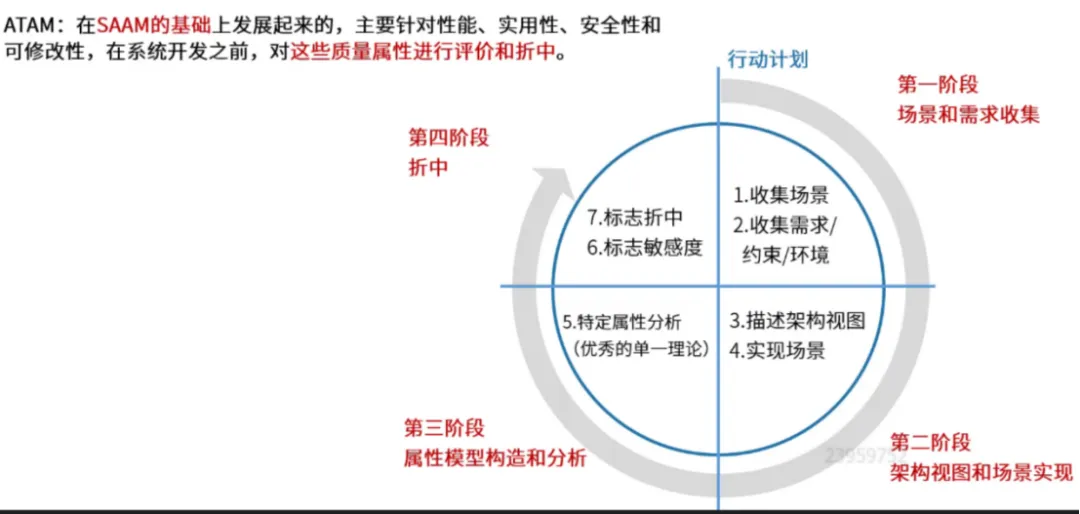

架构权衡分析法（ATAM）(第四章节)

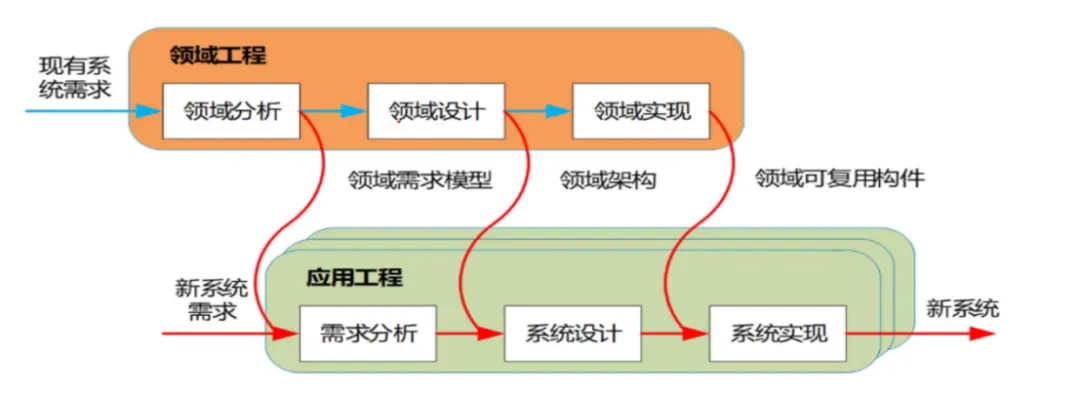

双生命周期(第四章节)

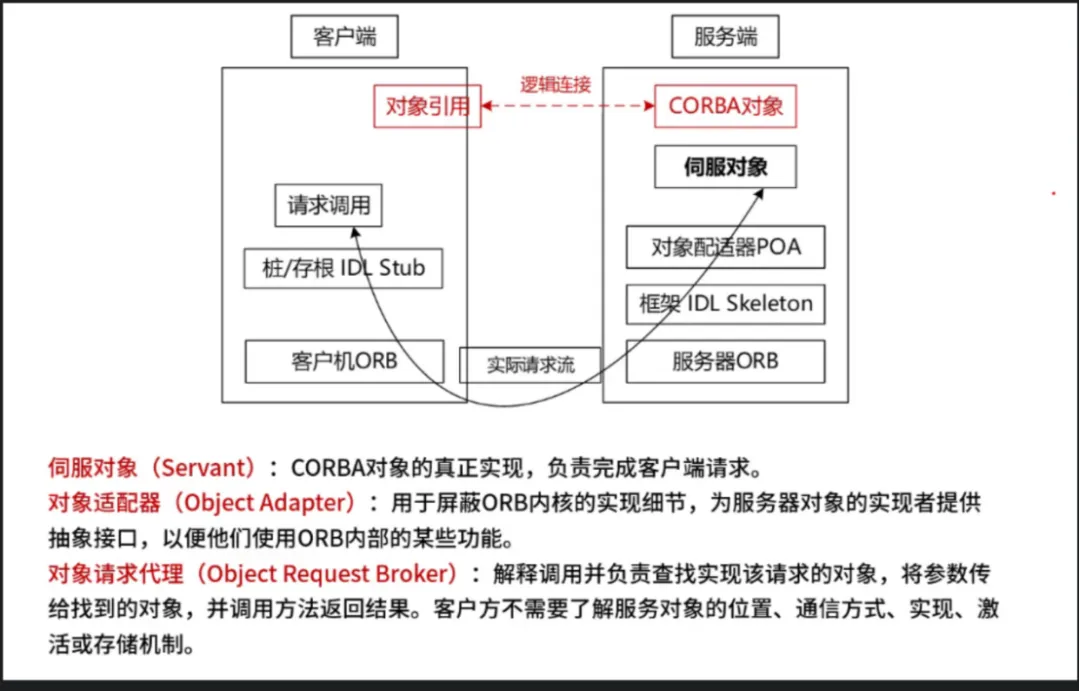

CORBA(Common Object Request Broker Architecture)分布式系统通信技术解析(第四章节)
伺服对象：CORBA对象的真正实现，完成客户端请求
对象适配器：屏蔽ORB内核的实现细节，为服务器对象的是现在提供抽象接口，以便他们使用ORB内部的某些功能。
对象请求代理：解释调用并负责查找实现该请求的对象，将参数传给找到的对象，并调用方法返回结果。客户方不需要了解服务对象的位置，通信方式，实现，激活或者存储机制。

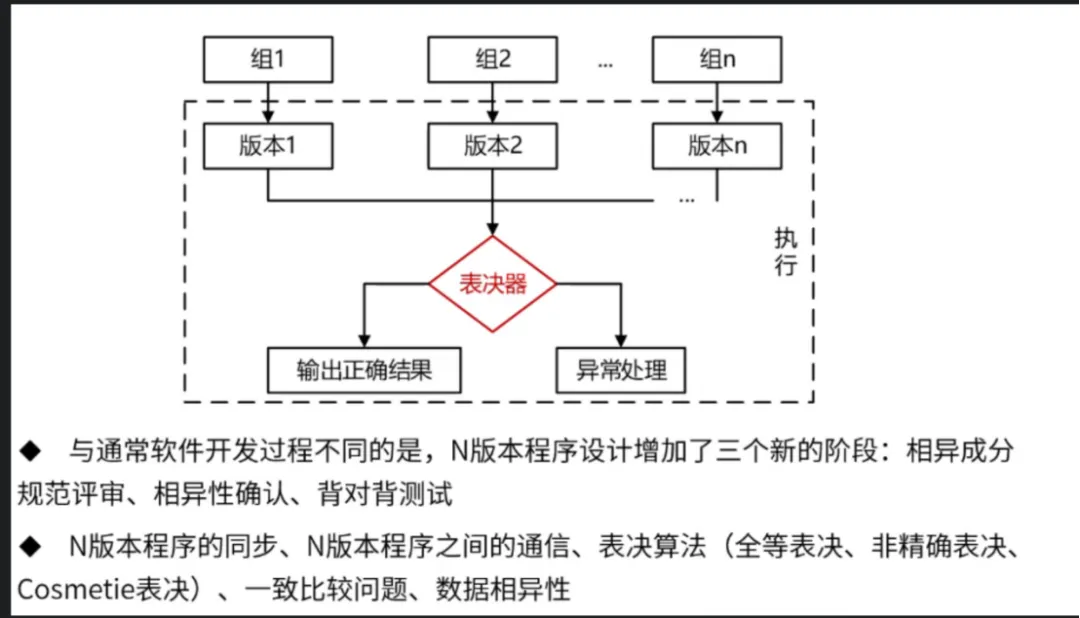

容错技术-N版本程序设计(第五章节)
三个新阶段：相异成分规范评审，相异性确认，背对背测试

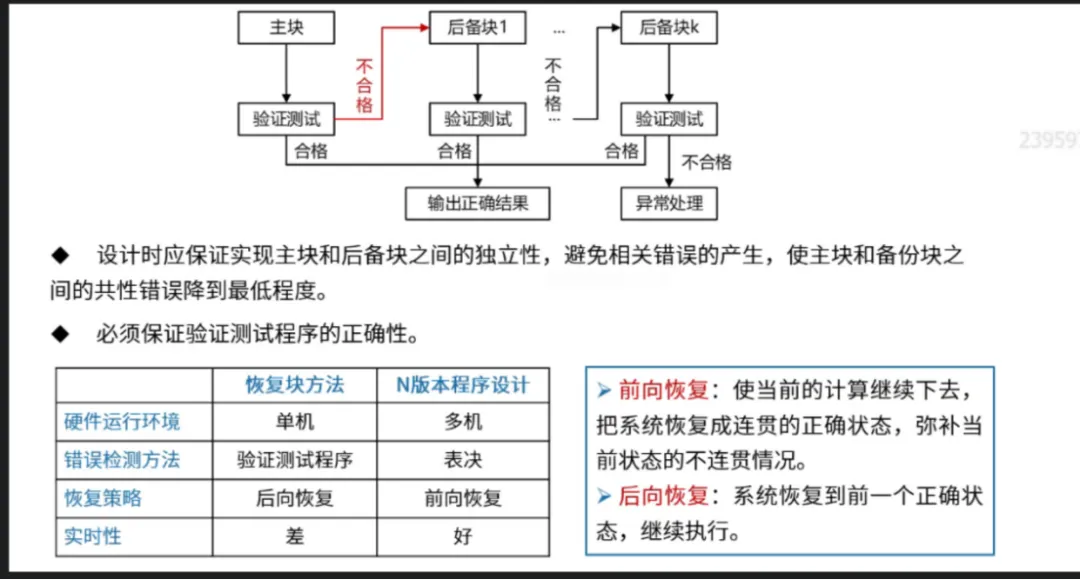

容错技术–恢复块方法(第五章节)

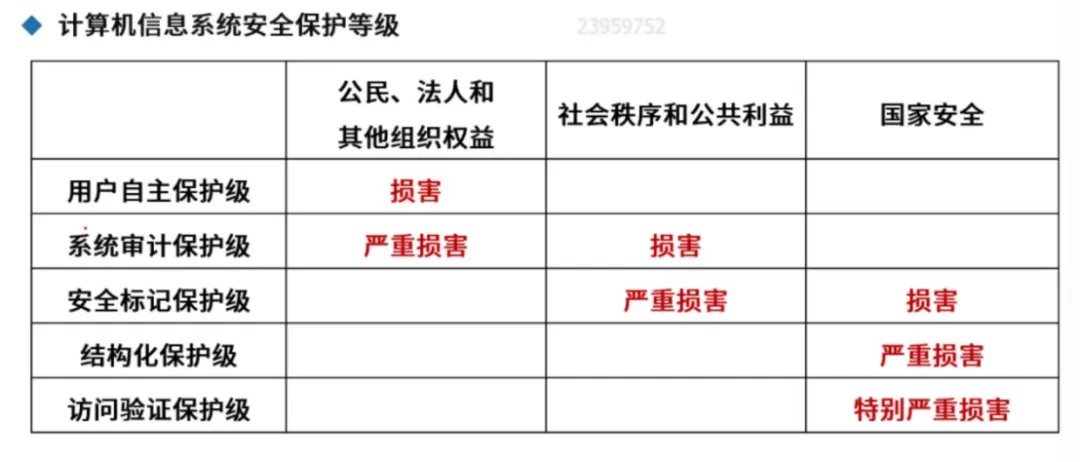

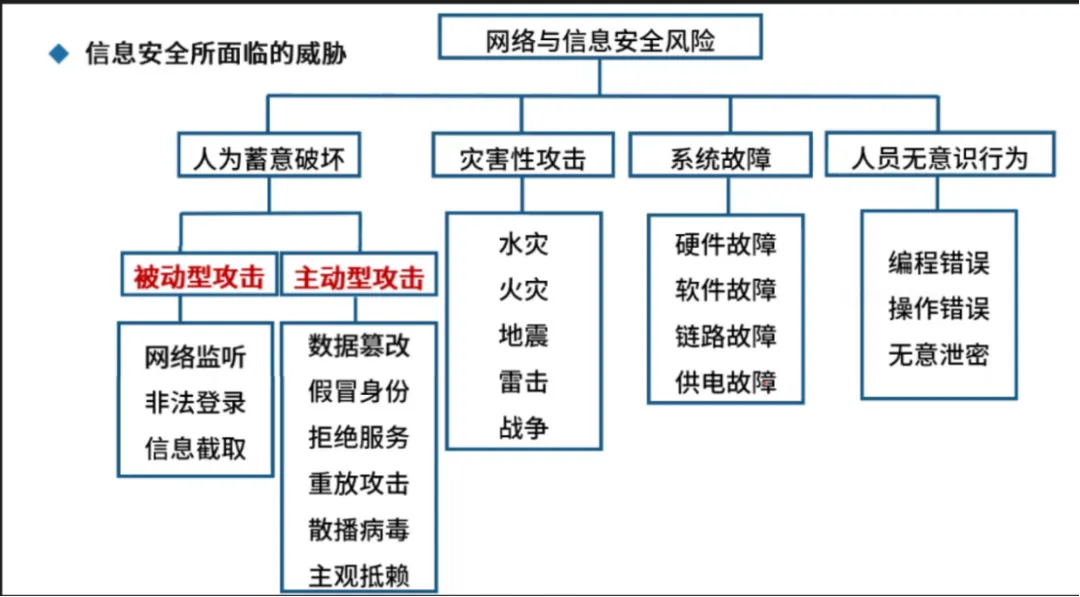

信息安全的保障体系(第六章节)
安全架构概述(第七章节)

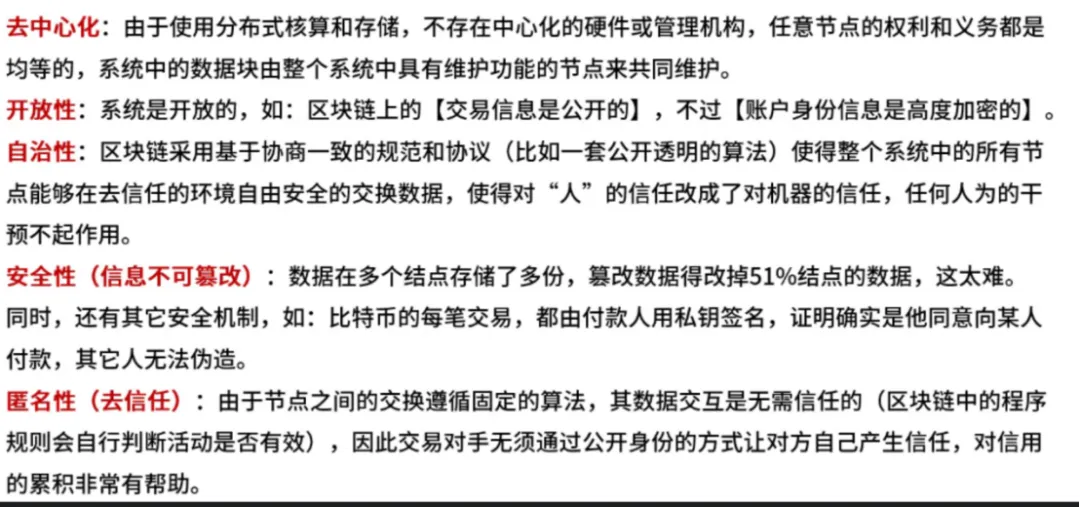

区块链技术(第七章节)

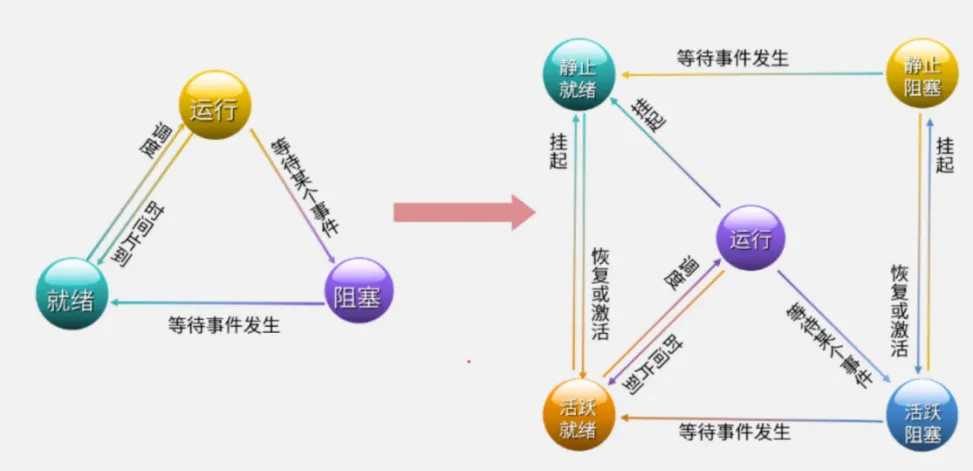

进程的状态(第八章节)

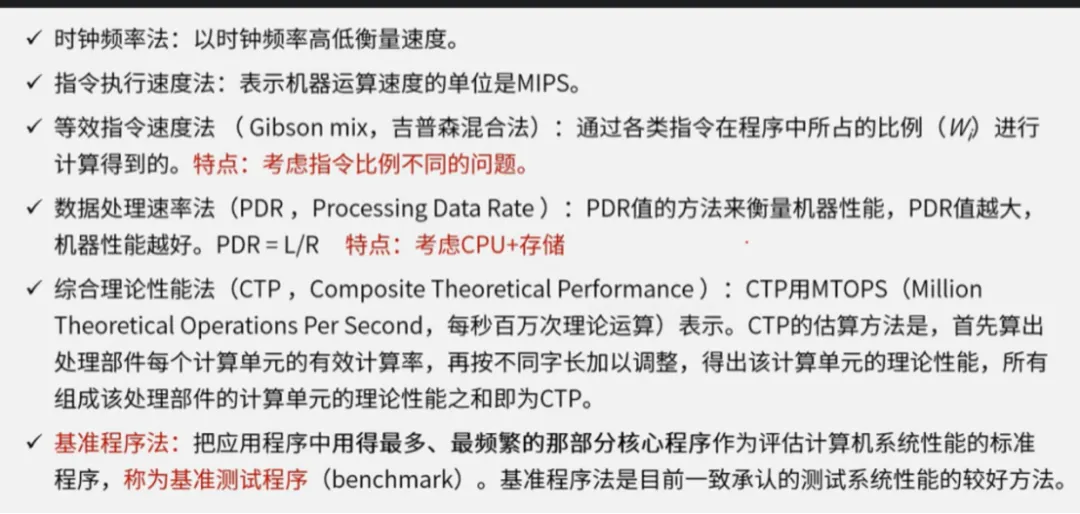

性能评价方法(第八章节)

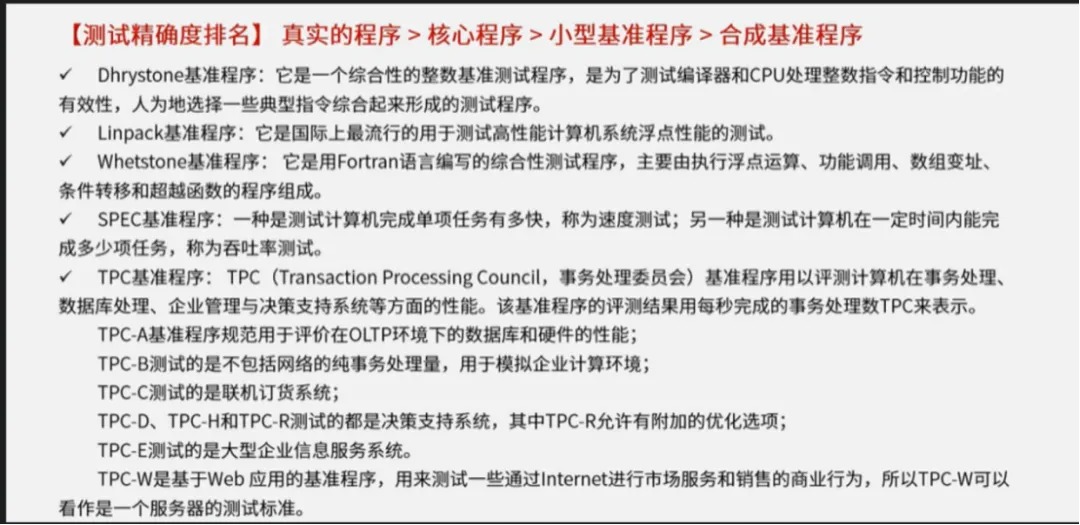

测试精确度排名：真实的呈现> 核心程序 > 小型基准程序 > 合成基准程序徐

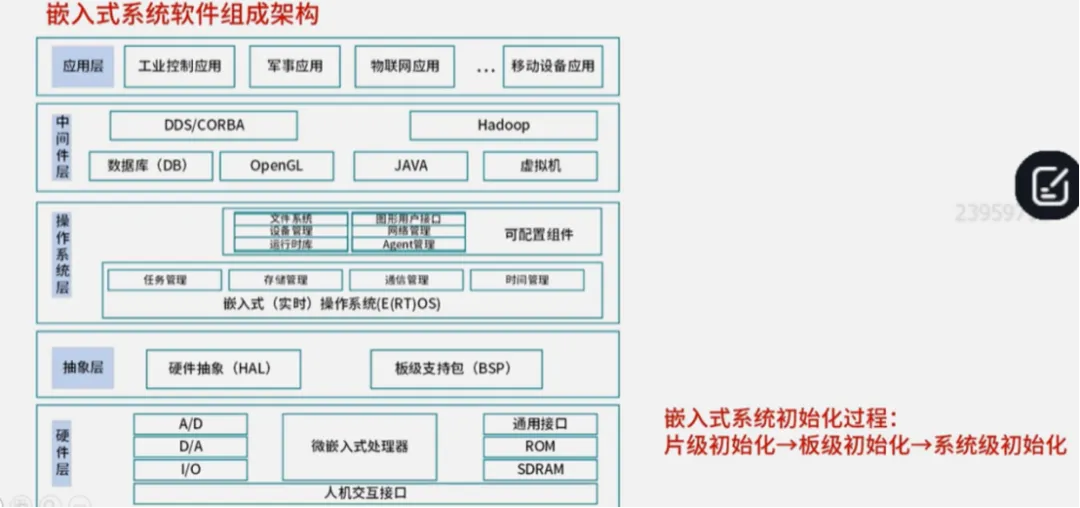

嵌入式软件组成架构(第九章节)

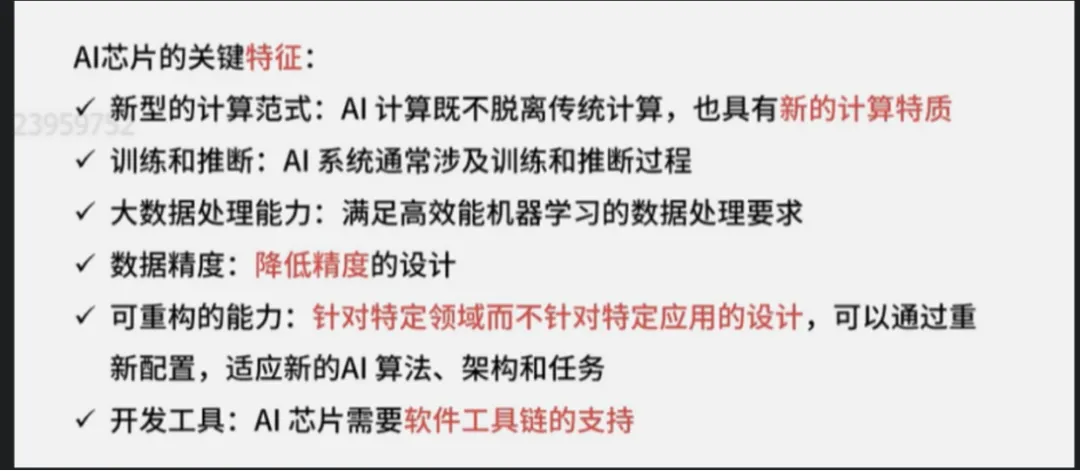

AI芯片的关键特征(第九章节)
新型的计算范式，训练和推断、数据精度降低、针对特定领域而不是针对特地应用的设计

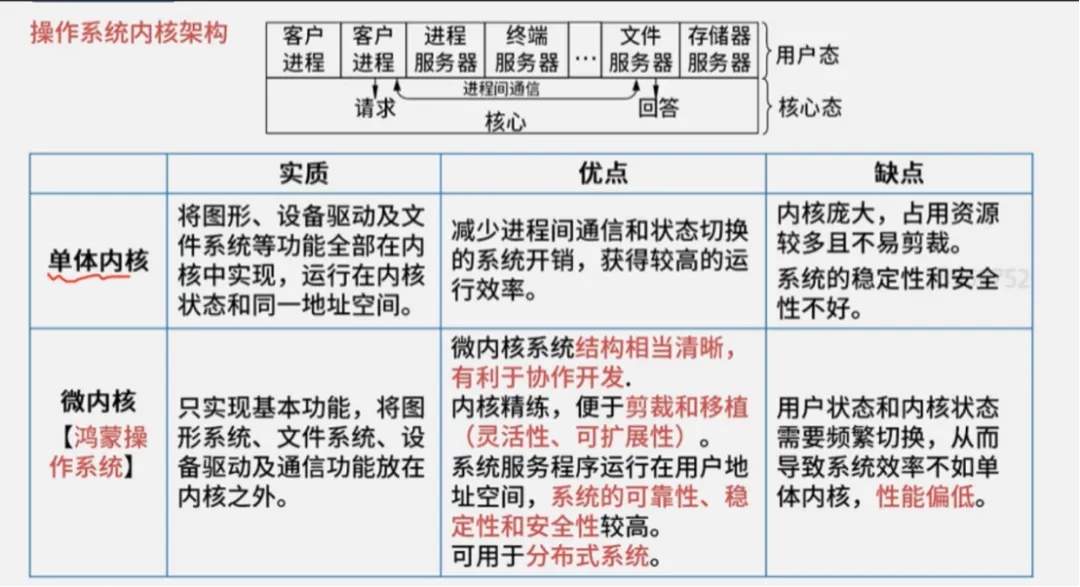

操作系统内核架构(第九章节)

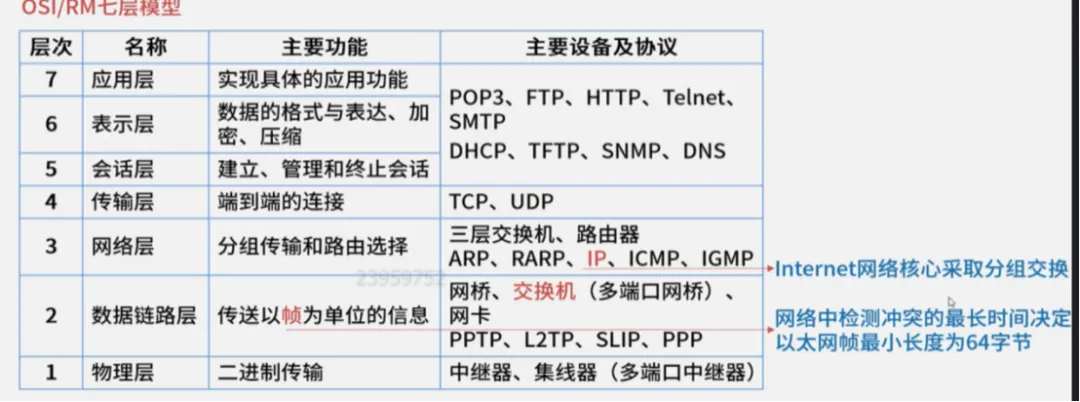

OSI7层模型(第十章节)
应用层：具体的应用功能
表示层：数据的格式与表达，加密，压缩
会话层：建立、管理和终止会话
传输层：端到端的连接TCP/UDP
网络层：分组传输和路由选择三层交换机、路由器、IP/ARP/ICMP/IGMP
数据链路层：以帧为单位网桥，交换机，网卡PPTP/L2TP/SLIP/PPP
物理层：二进制传输中继器，集线器

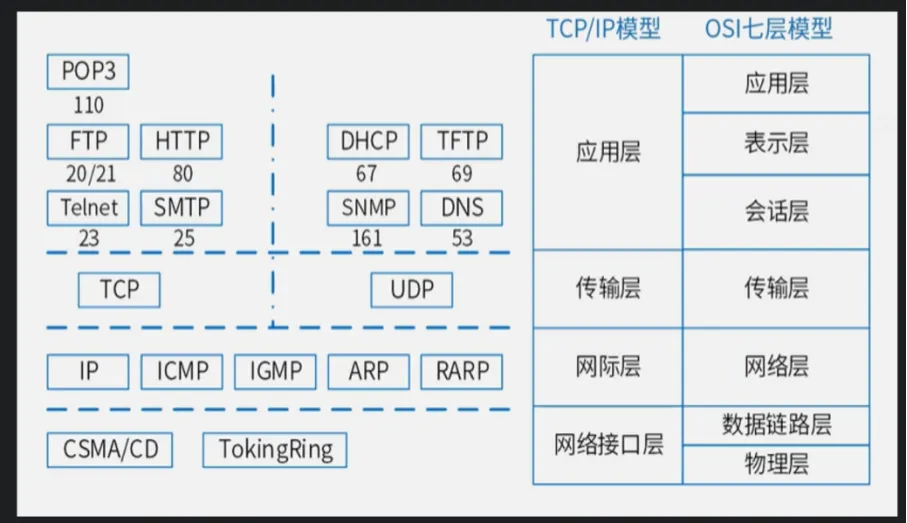

TCP-IP协议(第十章节)

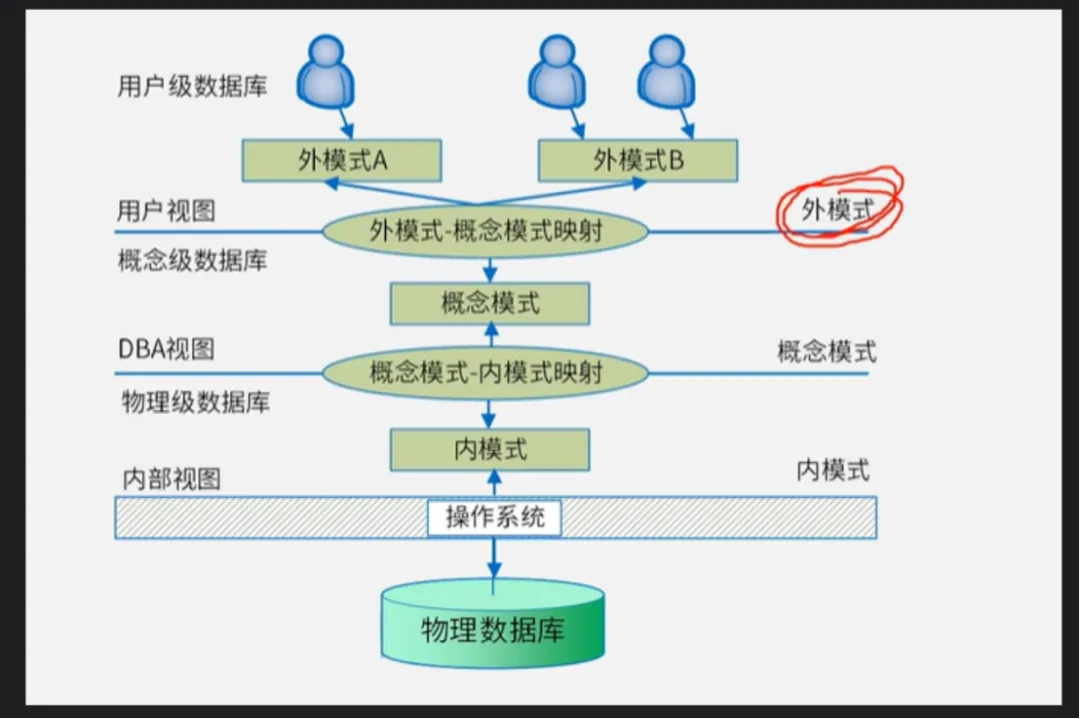

数据库模式(第十一章节)
数据库模式
外模式：面向特定的用户视图，不同用户会有不同的（视图）,描述局部数据的逻辑结构，面向具体应用/ 用户。
概念模型：描述整个数据库的逻辑结构，包括所有实体、属性和关系。
内模型：描述数据在物理设备上的存储方式包括索引、分区等细节，描述物理存储结构

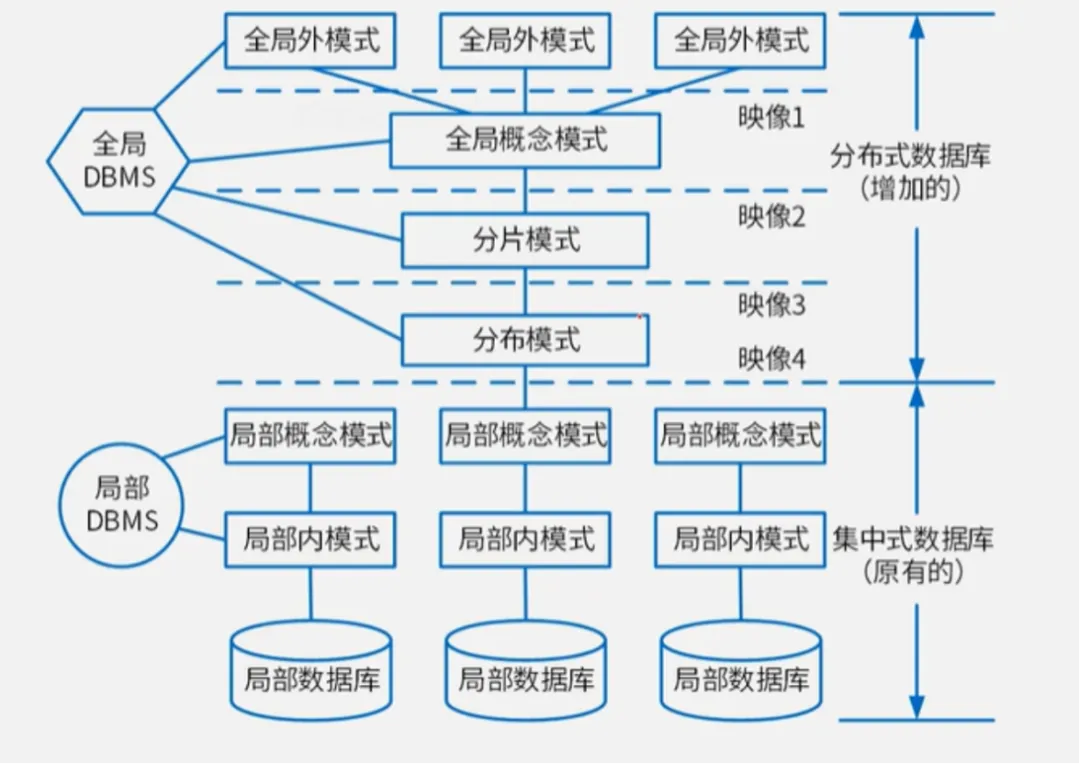

分布式数据库模式(第十一章节)
全局外模式：全局外模式是用户视角下的数据表模式，通常用于提供特定用户组的视图，不涉及整个系统数据库的整体逻辑视图。
全局概念模式：全局概念模式定义了整个分布式数据库的逻辑结果，是一个高层次的概念模型。
分片模式：分片模式将数据水平切割成多个部分（分片），每个分片存储在不同的节点上。
分布模式：分布模式描述了数据在不同物理节点上的分布方式。

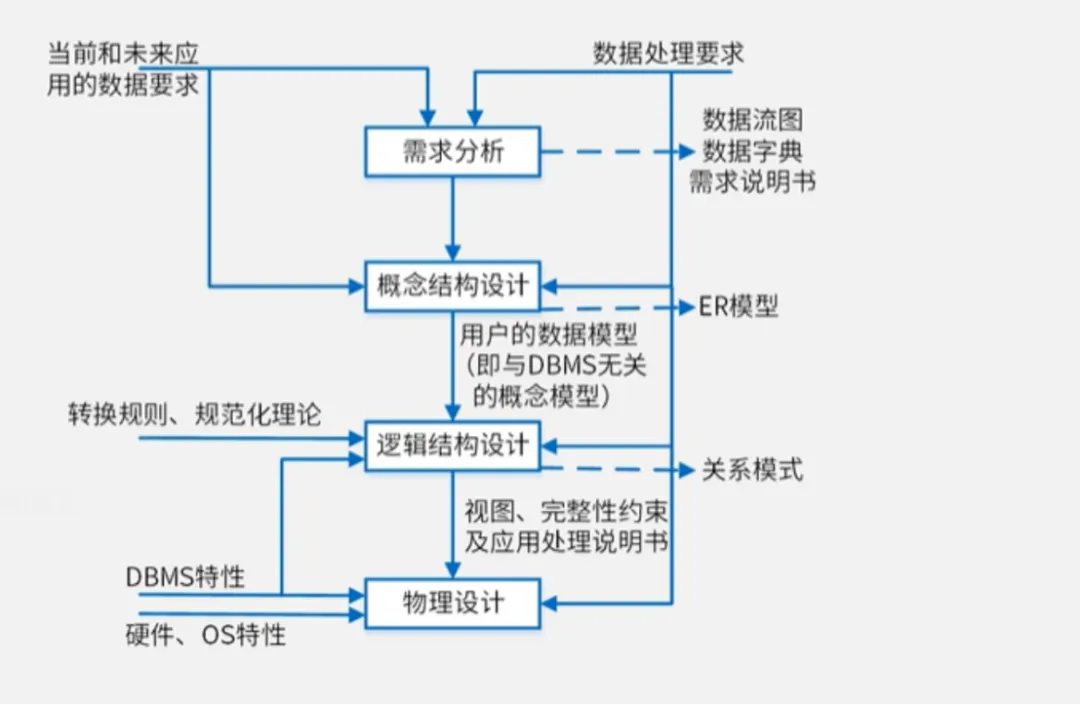

数据库设计阶段(第十一章节)
需求分析：–》数据流图、数据字典、需求说明书概念结构设计：–与具体数据库无关的一种概念抽象模型 》ER模型
逻辑结构设计：转换规则，规范化理论–》关系模式
物理设计：DBMS特性、硬件、OS特性
范式(第十一章节)
数字孪生体的关键技术(第十二章节)

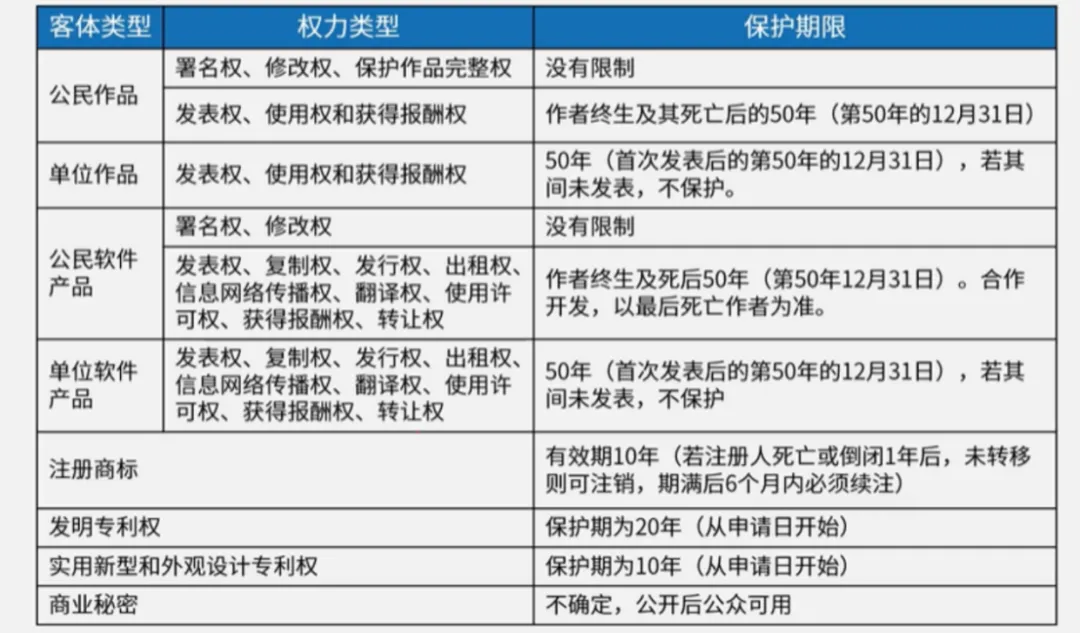

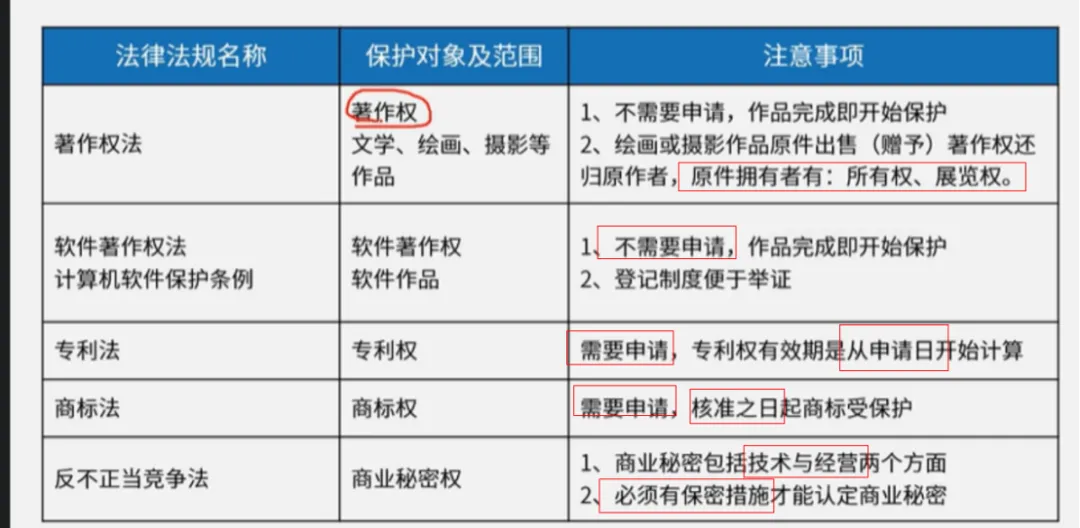

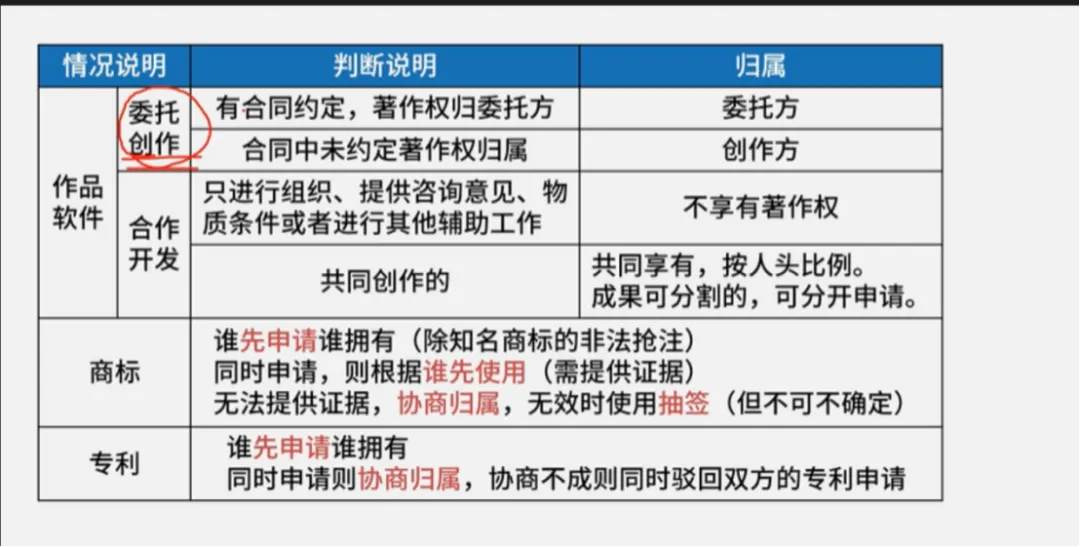

知识产权与标准化(第十三章节)
保护范围和对象
