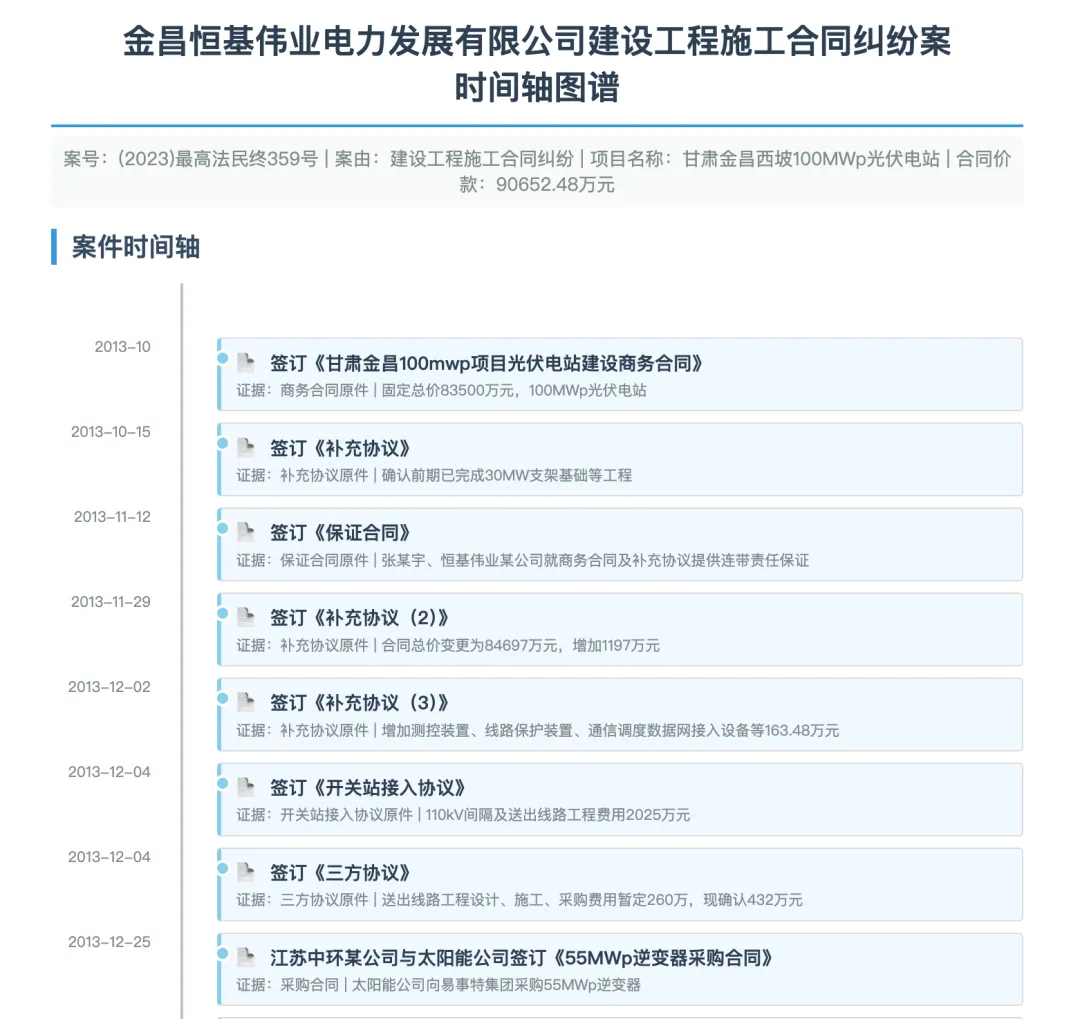

律师AI工作流五步法03实战②：3分钟画完案件关系图、时间线、证据链

法律人专用绘图指令：用 draw.io、Excalidraw 和 Skill，把复杂案情变成图

前面我写过几篇和律师画图有关的文章。

《一图看懂“连环案”：律师如何用 ProcessOn 绘制“诉讼战略地图”？》，讲的是手动画图。《律师画图哪家强？7 款 AI 绘图工具深度实测》，讲的是工具选型。《律师玩转 Skills：把 35000 字判决书压缩成三页图表的那一刻》，讲的是把判决书图表化沉淀成 Skill。

这几篇文章，其实都在回答同一个问题：

法律人如何把复杂问题画清楚？

今天想接着往下走一步，也尽量不讲虚的。

这篇文章里，我只用两个例子。

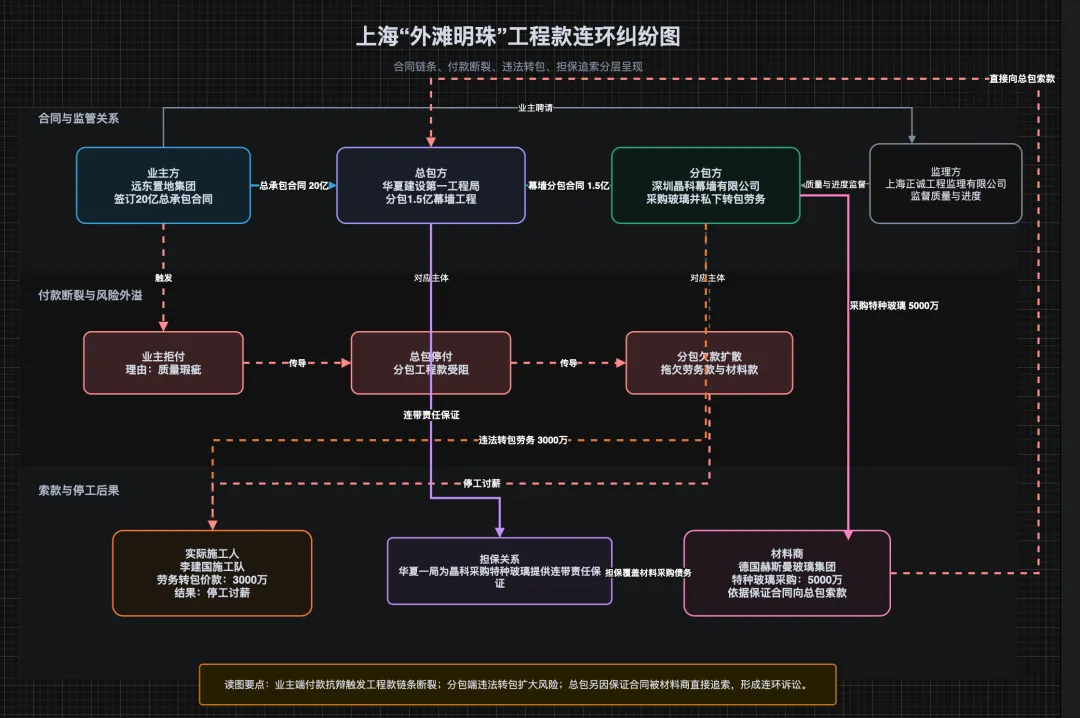

一个是我以前写过的建设工程连环纠纷案。

案情很典型：业主把商业综合体项目发包给总包，总包又把幕墙工程分包出去，分包方再把劳务部分转给实际施工人，同时还向材料商采购特种玻璃。后来业主以质量问题拒付工程款，总包停付分包款，分包拖欠劳务款和材料款，材料商又依据保证合同直接找总包追款。

这种案子，最难的不是某一个法律点，而是关系太多：合同链、付款链、违法转包、担保追索、停工讨薪，全都缠在一起。

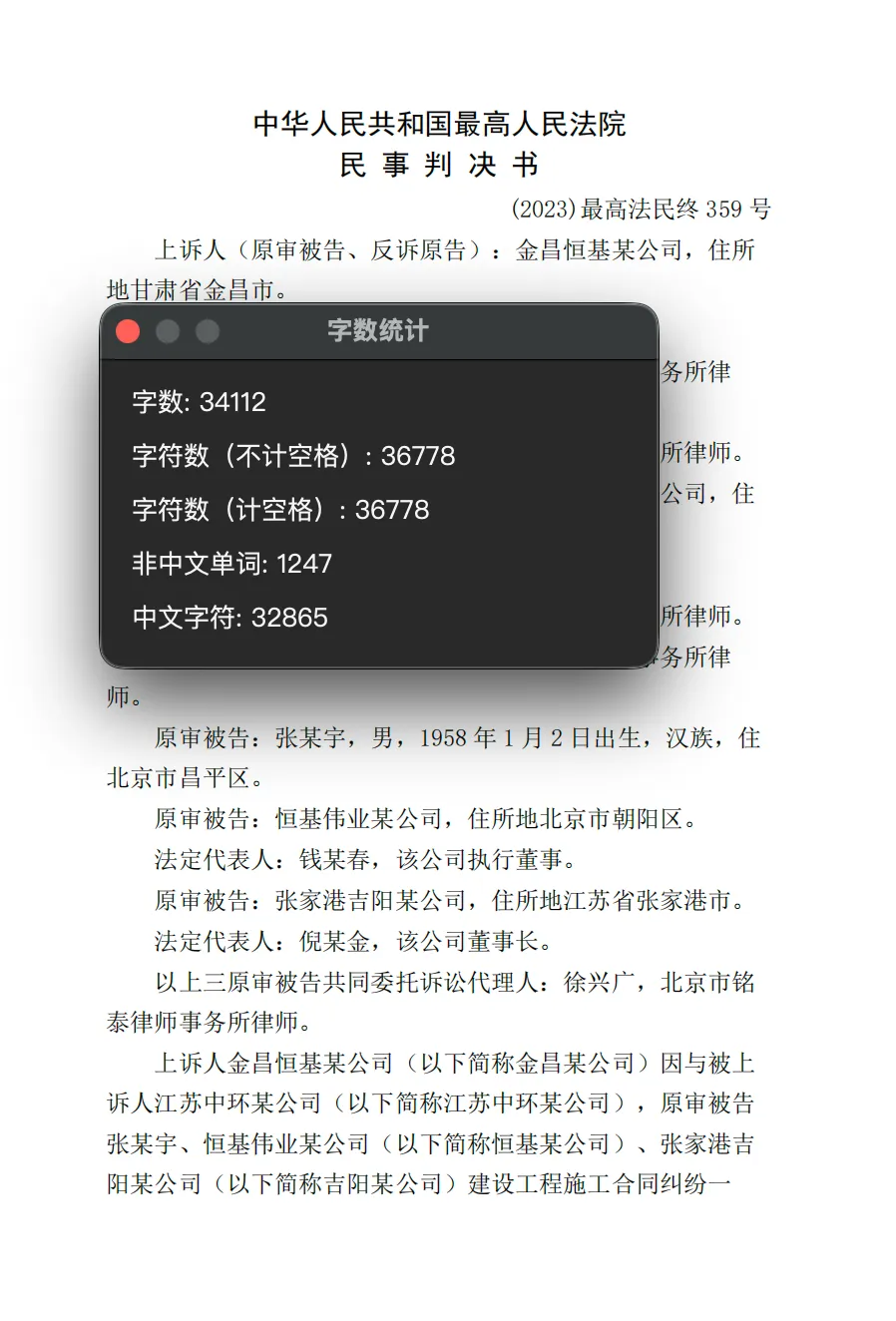

另一个是我之前测试过的一份 3 万多字建设工程判决书（2023）最高法民终359号。

这类判决书里，信息量通常很大：谁是施工方，谁是发包方，谁承担保证责任，谁承担质押担保责任；法院怎么认定工程价款，怎么扣减已付款，怎么处理律师费、利息和诉讼费用；一审怎么判，二审为什么维持或调整。

如果只是让 AI 总结，它当然可以写出一段摘要。为了能更清楚的读懂复杂判决书，我还特地做了一个诉讼可视化 skill。

律师真正需要的，往往不是一段摘要，而是几张能拿去沟通、汇报、复盘的图。

当 draw.io 和 Excalidraw 都有了 AI Skill 之后，律师画图这件事，就不只是“手工活”，也不只是“让 AI 生成一张图”，而是进入了一个新的阶段：

让 AI 调用合适的绘图工具，按律师的规则生成可编辑图表。

这正好对应我最近在整理的 律师 AI 工作五步法：

输入信息 → 分析判断 → 生成内容 → 调用工具 → 交付成果

画图，就是“调用工具”这一步里最直观的例子。

可以这么理解：

以后遇到复杂案件，可以先让 AI 把案情画成关系图、时间线、证据链，再由律师做最后判断和修改。

为什么律师总要画图

律师工作里，很多材料天然适合图表化。

比如判决书。一份 3 万字的判决书，里面有当事人关系、合同关系、争议焦点、证据链、裁判逻辑、金额计算、责任承担。

如果只靠文字，读者很容易迷失。

再比如建设工程纠纷。业主、总包、分包、实际施工人、材料商、监理、担保人，所有主体交织在一起。合同链、资金链、担保链、责任链互相缠绕。

你跟客户讲半小时，不如画一张图。

律师画图不是装饰，而是一种工作能力。

它至少解决三个问题：

• 自己看清楚：复杂案件先变成结构。
• 客户听明白：把专业判断变成可视化表达。
• 团队能复用：同类案件形成固定图表模板。

从手动画图到调用工具

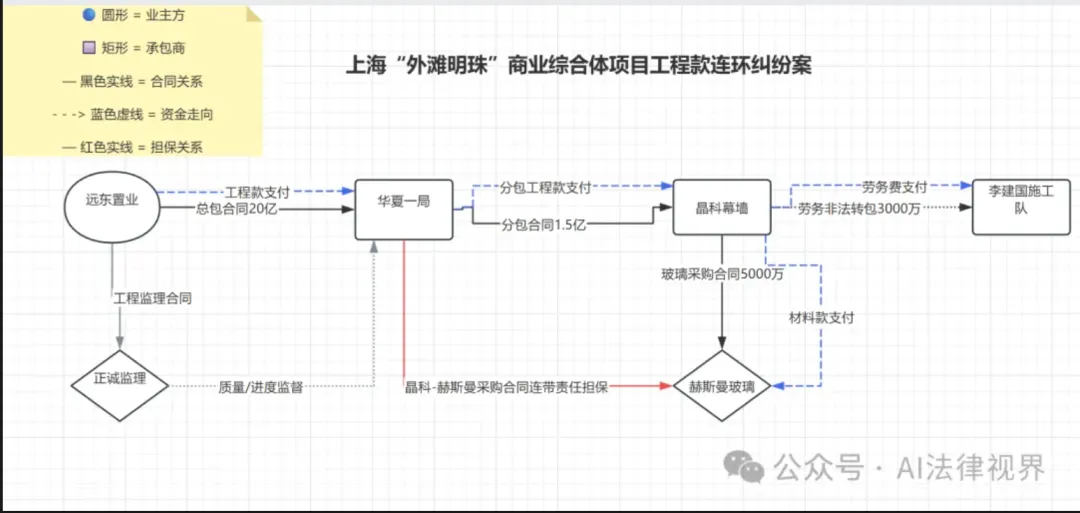

我之前写 ProcessOn 那篇文章时，还是典型的手动画图方法。

先列主体：

• 业主
• 总包
• 分包
• 实际施工人
• 材料商
• 监理

再列关系：

• 总承包合同
• 分包合同
• 违法转包
• 材料采购
• 保证担保
• 质量监督
• 工程款拖欠

最后用不同颜色和线条区分合同关系、资金关系、担保关系、风险关系。

这个方法很有效，但问题也明显：费时间、靠手感、难复用。

每次画图都要重新拖节点、调线条、改颜色。图画得好不好，很依赖律师自己的可视化经验。

现在 draw.io 和 Excalidraw 都有了 Skill，事情开始变得不一样。

draw.io 有了 Skill。Excalidraw 也有了 Skill。

这两个工具我都很喜欢，但它们的气质完全不同。

两个 Skill 的地址也放在这里，方便大家自己研究：

• draw.io Skill / MCP 官方仓库：https://github.com/jgraph/drawio-mcp
• draw.io Skill 目录：https://github.com/jgraph/drawio-mcp/tree/main/skill-cli
• Excalidraw Diagram Generator Skill：https://github.com/github/awesome-copilot/tree/main/skills/excalidraw-diagram-generator

如果你不熟悉 GitHub，或者下载、安装过程中遇到问题，也可以联系主理人微信，我把整理好的 Skill 包发给你。

draw.io 更适合正式法律图表。

它适合案件关系图、裁判逻辑图、金额责任图、合同审查流程图、交易结构图、担保责任图、诉讼流程图。

它的优势是正式、规整、可交付。生成 .drawio 文件后，可以继续编辑，也可以导出 PNG、SVG、PDF。

Excalidraw 更适合手绘白板图。

它适合公众号配图、诉讼战略地图、案件关系草图、法律概念解释图、讲课白板图、客户沟通示意图。

它的优势是亲切、直观、可手动修改。生成 .excalidraw 文件后，拖到 excalidraw.com 里就能继续改。

一句话：

draw.io 负责正式交付，Excalidraw 负责讲清楚。

MCP、Skill 和 App 到底有什么区别

这里要稍微解释一下。

很多读者可能会看到 MCP、Skill、App、客户端这些词，觉得一头雾水。

简单说：

App 或客户端，是你平时真正使用的软件。比如 draw.io Desktop、Excalidraw 网页版，它们就是画图的地方。

MCP 更像是给 AI 接上的“外部接口”。AI 通过 MCP 可以和某个工具或服务通信，像是给 AI 接了一根线，让它可以操作外部能力。

Skill 更像是写给 AI 的“操作说明书”和“工作方法”。它告诉 AI：遇到什么任务、该怎么判断、该调用什么工具、输出什么文件、检查什么问题。

所以这次我更愿意讲 Skill，而不是重点讲 MCP。

原因很简单：律师真正需要沉淀的，不只是“能不能连上工具”，而是“我希望 AI 按什么专业规则来画图”。

MCP 解决的是连接问题。Skill 解决的是工作方法问题。

对法律人来说，后者更关键。

我们不是为了让 AI 随便画一张图，而是要让它按律师的思维画图。

工具会画图，但不懂律师怎么画

我在测试时发现一个很真实的问题。

Skill 能生成图，但它未必懂法律人的图表规则。

比如：

• 线条压住文字
• 节点重叠
• 箭头穿过关键节点
• 所有信息硬塞进一张图
• 金额图里责任线穿过律师费节点
• 合同关系、付款关系、担保关系混在一起

这些问题，对普通流程图可能只是“不够美观”。但对法律图表来说，就会造成理解错误。

比如一张金额责任图里，如果“责任分配”的线穿过“律师服务费”节点，读者可能会误以为律师费是责任分配的中间节点。

这不是审美问题，而是法律表达问题。

所以我意识到，律师不能只依赖通用绘图 Skill。

还需要一个“法律图表化 Skill”。

法律图表化 Skill 是什么

这个 Skill 的作用，不是替代 draw.io，也不是替代 Excalidraw。

它更像一个总控层。

它先判断：

• 这是判决书、合同、案情，还是诉讼策略？
• 应该画一张图，还是拆成三张图？
• 应该用正式图表，还是手绘白板图？
• 应该调用 draw.io，还是调用 Excalidraw？
• 图里面哪些关系必须分层表达？

它的逻辑大概是：

法律图表化 Skill        ↓识别法律场景        ↓选择图表类型        ↓决定 draw.io / Excalidraw        ↓按律师图表规则生成

我给它设定了一些硬规则：

• 线条不能压字。
• 节点不能重叠。
• 长线必须走外侧。
• 复杂案件必须拆图。
• 每个节点控制在 2-4 行。
• 金额计算、附随费用、责任主体必须分层。
• 合同关系、资金关系、担保关系要用不同颜色。

这就是律师和普通画图用户的区别。

我们不是为了好看而画图，而是为了让法律关系不被画错。

判决书可以拆成三张图

以前读一份长判决书，可能需要通读、摘录、整理表格。

现在可以让法律图表化 Skill 先判断结构，再调用 draw.io 做三张图。

比如前面说的那份 3 万多字建设工程判决书，我不会让 AI 硬塞成一张“大而全”的图。

因为那样一定会乱。

更好的做法，是拆成三张正式图。

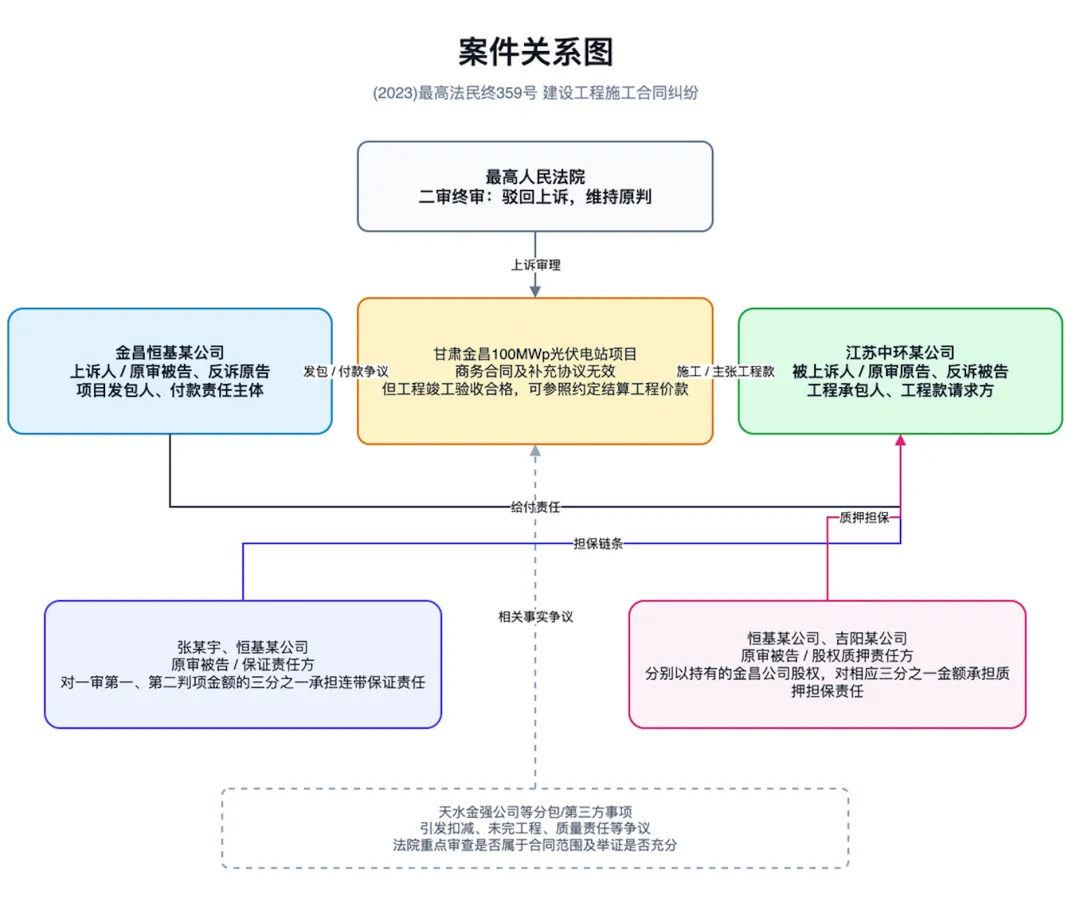

案件关系图，解决“谁和谁是什么关系”。谁是上诉人，谁是被上诉人，谁承担保证责任，谁承担质押担保责任。

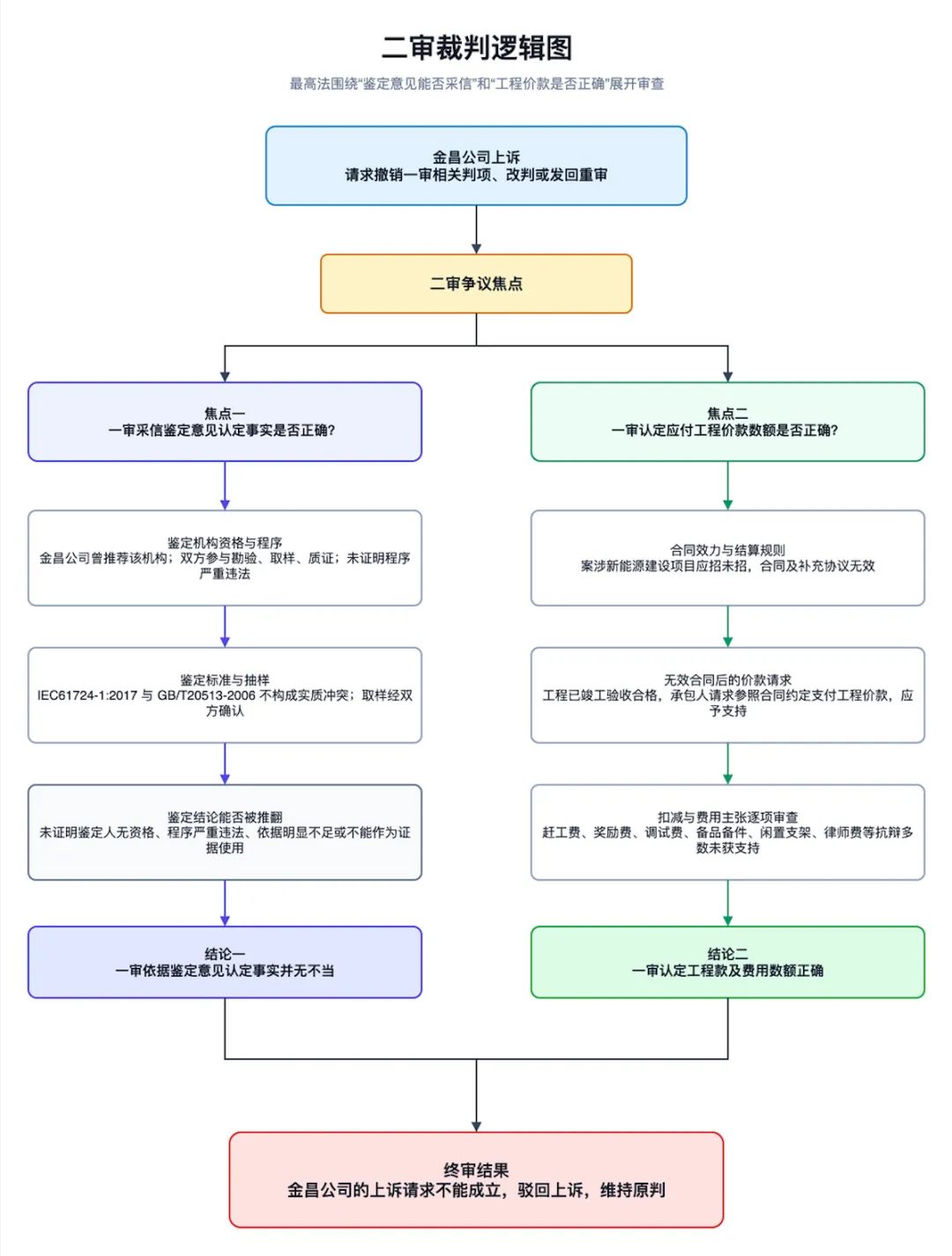

裁判逻辑图，解决“法院为什么这么判”。最高法围绕哪些争议焦点展开，为什么采信鉴定意见，为什么支持工程价款，为什么驳回上诉。

金额责任图，解决“钱怎么算、谁承担”。工程价款基础是多少，已付款是多少，扣减项是多少，最终欠付工程款是多少，利息、律师费、保证责任、质押责任怎么分配。

这三张图，比一篇长摘要更容易让人建立全局。

而且它们不是一次性图片，而是可编辑的 .drawio 文件。

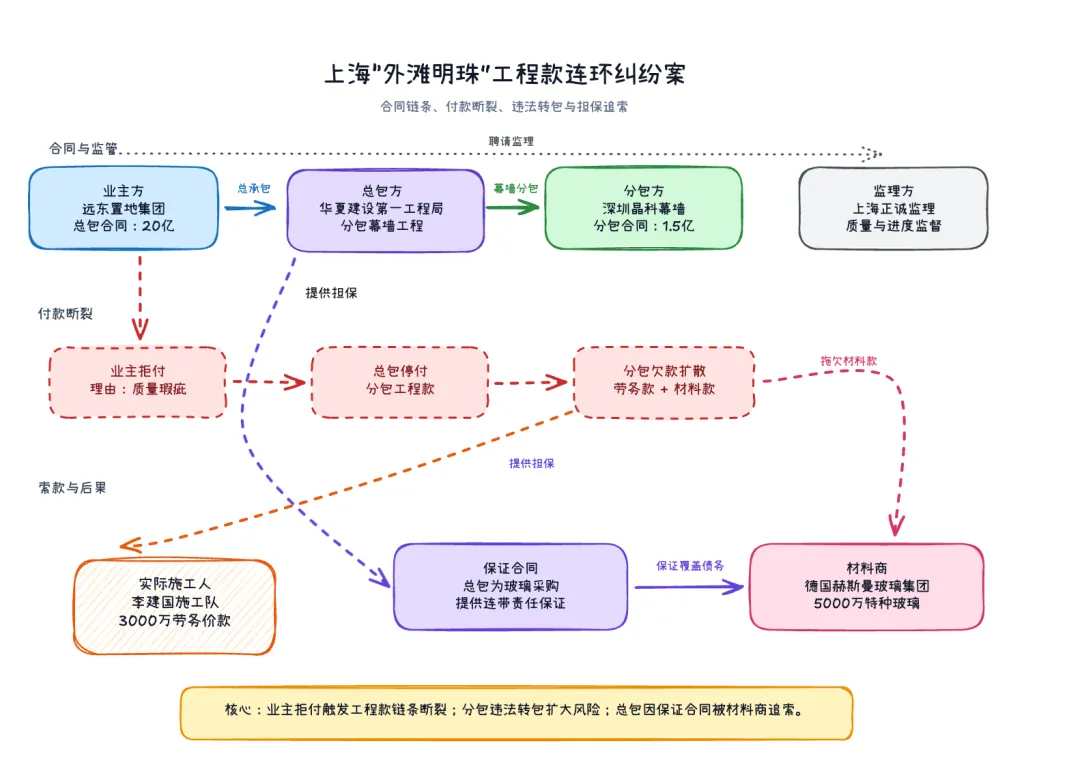

建设工程连环纠纷案，则更适合做成一张手绘白板图。

它的重点不是裁判逻辑，而是把纠纷怎么从一个付款拒绝，传导成总包停付、分包欠款、实际施工人停工、材料商追索的连锁反应讲清楚。

这种图更适合用 Excalidraw。

它不需要特别正式，但要让人一眼看懂：

• 谁是合同链上的主体。
• 哪一段发生了付款断裂。
• 哪一段涉及违法转包。
• 哪一段产生担保追索。
• 最终风险为什么回到总包和业主身上。

这两种例子刚好说明 draw.io 和 Excalidraw 的分工：

判决书图表化，适合 draw.io；复杂案情白板化，适合 Excalidraw。

图不会一次完美

这次测试里，我最有感触的反而不是“AI 一次画出完美图”。

恰恰相反，第一次生成的图并不完美。

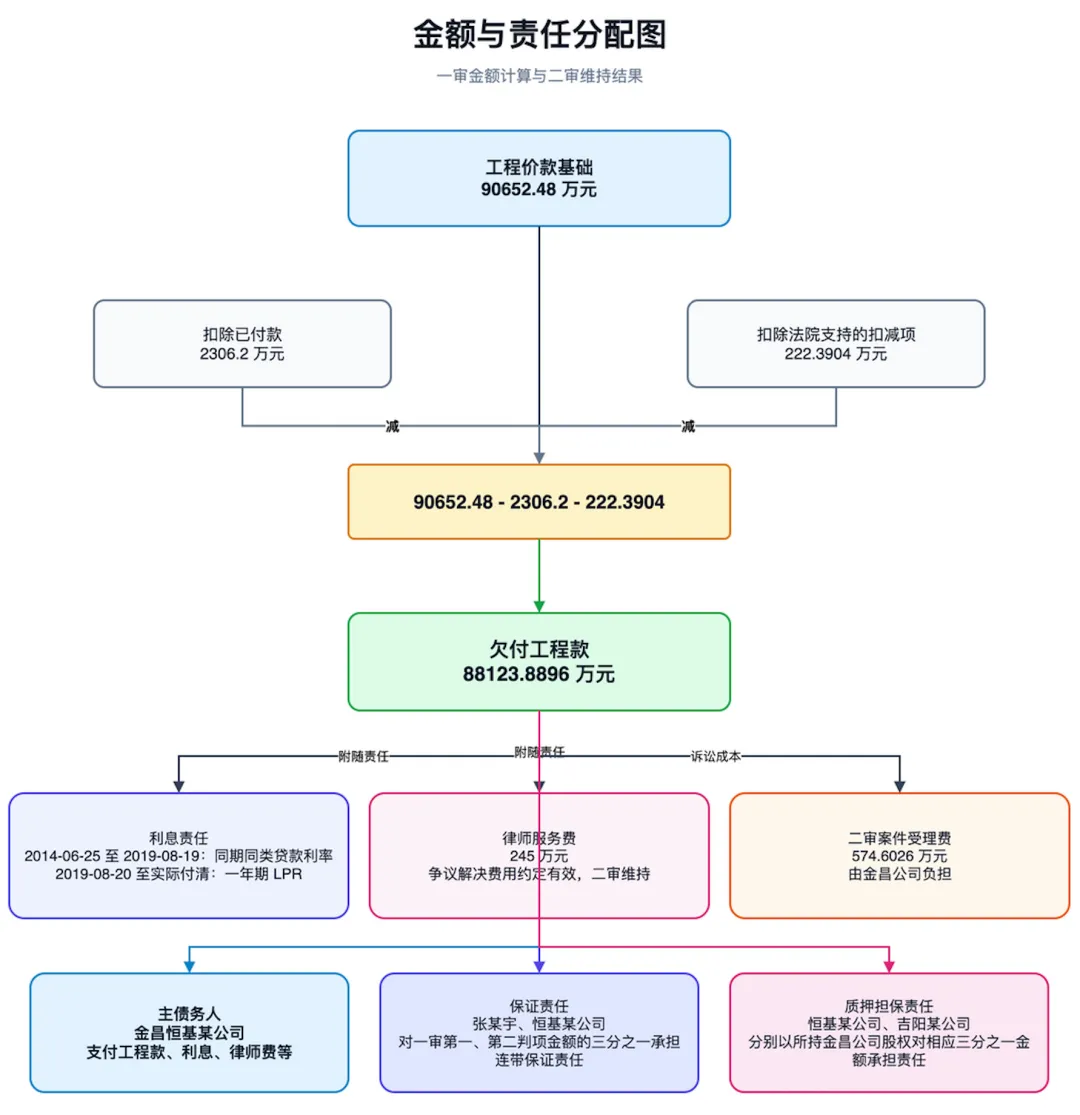

draw.io 版本里，金额责任图有一条线穿过了“律师服务费”节点。这看起来只是排版问题，但在法律图表里，它会造成误读：读者可能以为律师费是责任分配的中间节点。

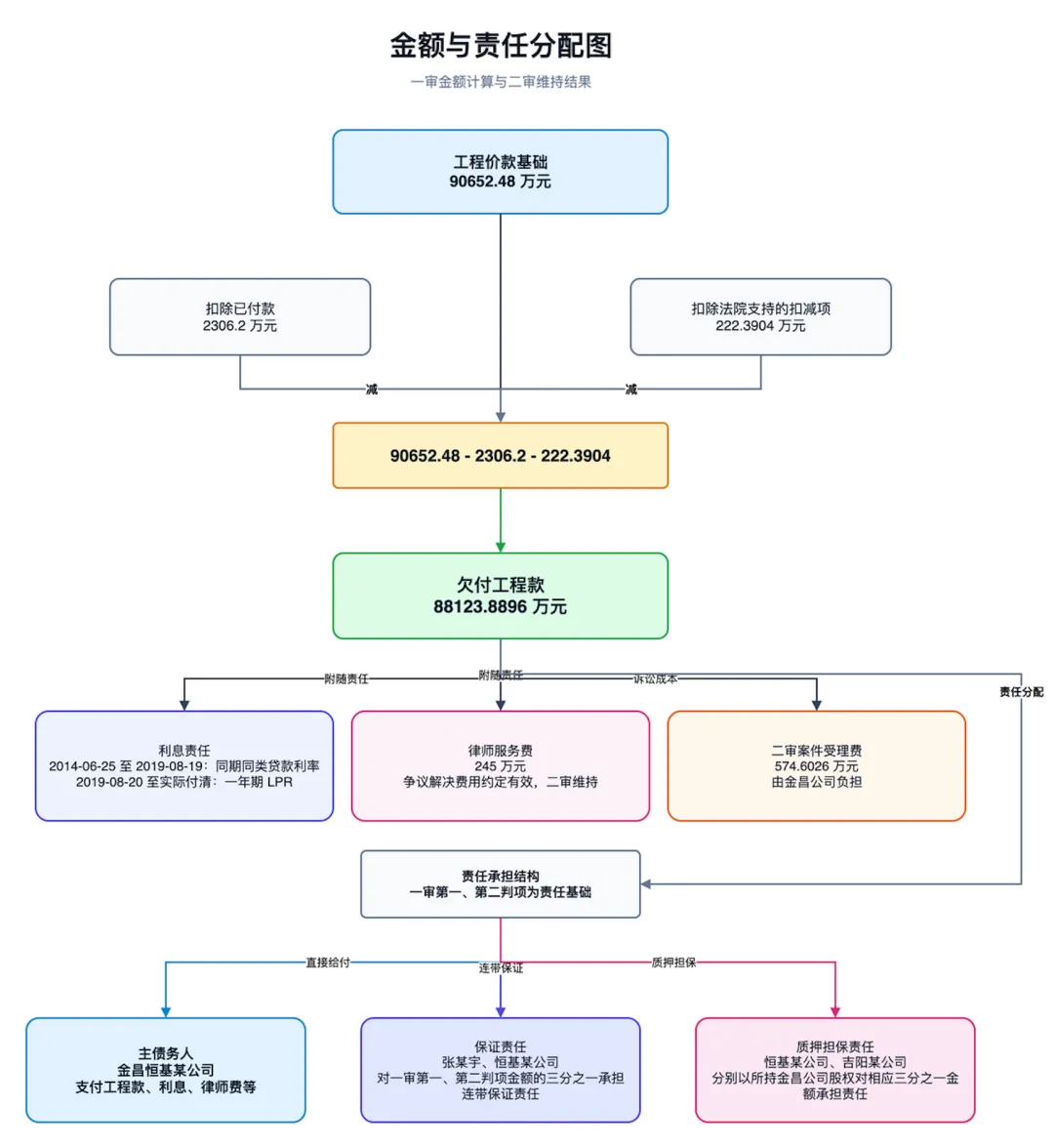

于是我让它重排，把金额责任图拆成三层：

• 金额计算
• 利息、律师费、诉讼费等附随费用
• 主债务人、保证责任、质押担保责任

这样线条就不再穿过费用节点，法律关系也更清楚。

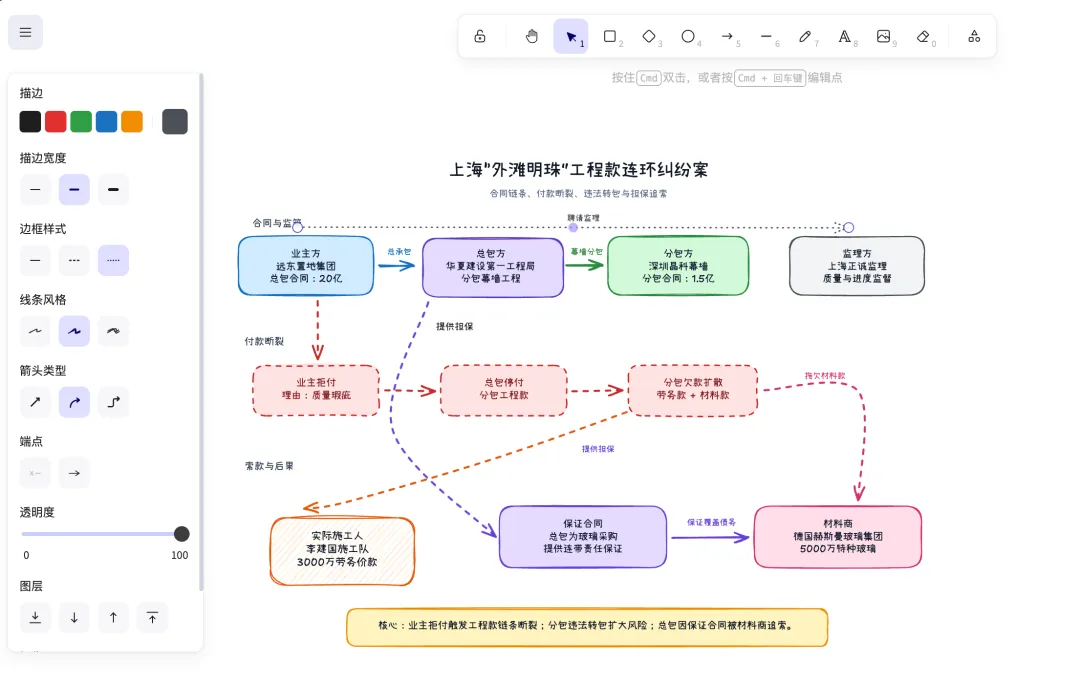

Excalidraw 版本也有类似问题。

一开始它用了很多斜线阴影，线条也绕得比较夸张，看起来太潦草。这提醒我一件事：手绘风不是潦草风。法律图表需要的是“白板感”，不是“草稿感”。

后来我把规则改掉：

• 不默认使用斜线阴影
• 用浅色矩形色块表达不同主体
• 用不同颜色线条表达合同、欠款、担保、追索
• 尽量减少大回环线
• 允许保留一点手绘感，但不能影响阅读

改完以后，图明显干净了。

所以我后来反而不再追求“AI 一次生成完美图”。

因为在真实工作里，这个要求本来就不现实。

几个绘图 Skill 现在都已经很强，但它们偶尔还是会出现一些小问题：

• 线条轻微压到文字。
• 箭头从节点中间穿过去。
• 两条关系线交叉。
• 字和边框靠得太近。
• 复杂关系被塞进同一层。

这些问题需要重视，但也不必因此否定这套方法。

关键在于：它生成的不是一张完全锁死的图片，而是可编辑源文件。

draw.io 生成的是 .drawio 文件。Excalidraw 生成的是 .excalidraw 文件。

这意味着，律师可以把文件打开，像平时修改 Word 或 PPT 一样继续调整：移动一个节点，拉开一条线，改一个颜色，删掉一条多余关系，或者把某个说明文字挪到更合适的位置。

这才是它真正适合律师工作的地方。

AI 先把 80% 的结构画出来，律师再完成最后 20% 的专业校正。

它仍然不是设计师级别的最终稿，但这正好是我想说的重点：

AI Skill 负责生成结构化初稿，律师负责校验、判断和微调。

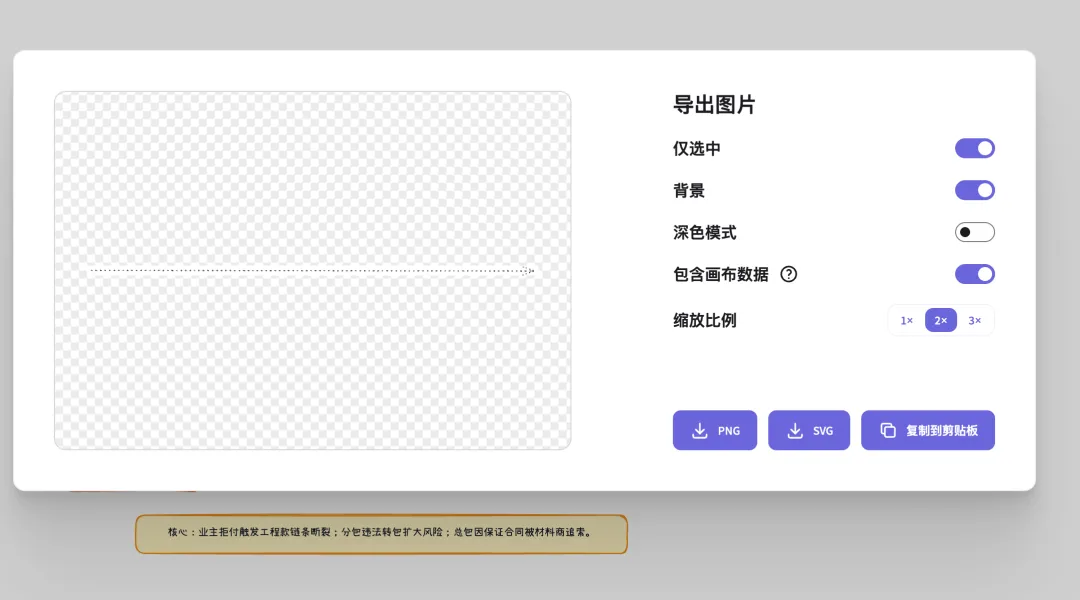

尤其是 Excalidraw 的好处就在这里。生成的不是一张死图，而是 .excalidraw 文件。你可以拖进 Excalidraw 里继续移动节点、改线条、调颜色。

这很符合律师的真实工作方式。

我们不需要 AI 一次性替我们完成所有判断。我们需要的是一个能快速给出可编辑初稿的工具，然后由律师把最后 20% 的专业表达补上。

这就是调用工具

很多人理解 AI，只停留在“让 AI 写一段文字”。

但真正进入工作流以后，AI 不只是写字。

它要会调用工具。

比如调用文档工具生成 Word，调用表格工具分析 Excel，调用检索工具查案例，调用绘图工具生成图表，调用浏览器工具验证网页，调用本地软件导出 PNG / PDF。

律师 AI 工作五步法里的“调用工具”，核心就是这件事：

AI 不只是回答问题，而是驱动工具完成交付物。

画图就是最直观的例子。

我说一句话，它判断图表类型，选择 draw.io 或 Excalidraw，生成源文件，再导出 PNG。

这已经不是聊天，而是在完成一个工作动作。

真正要沉淀的是规则

工具会越来越多。

今天是 draw.io 和 Excalidraw，明天可能还有更多绘图 Skill。

但真正值钱的，不是某一个工具，而是你自己的规则。

比如我现在沉淀下来的法律图表规则：

• 判决书通常拆成关系图、逻辑图、金额图。
• 建工连环纠纷适合分成合同层、付款断裂层、索赔责任层。
• 金额责任图必须把计算、费用、责任主体分层。
• 手绘白板图适合公众号，正式图适合报告。
• 复杂图要先降维，不要把所有信息塞进一张图。

这些规则，才是法律人自己的经验。

Skill 的意义，就是把经验写进去，让它下次自动执行。

这也是我为什么会把“法律图表化 Skill”单独整理出来。

draw.io 和 Excalidraw 的原始 Skill，我会在文章里直接放 GitHub 地址，大家可以自己去看、去装、去试。

但我自己改造的法律图表化 Skill，里面放的是更偏律师工作场景的规则，比如判决书怎么拆图、建工连环案怎么分层、线条怎么避让文字、金额责任图怎么避免误导。

这部分我会整理成一个资料包，放到“AI法律视界知识星球”里。

不是因为它多神秘，而是因为它需要不断迭代：你们拿真实案情来试，发现哪里画得不清楚，我再继续把规则改进去。

AI 工具真正好用，不是第一次就完美，而是每次实战之后，都能把律师的经验沉淀下来。

写在最后

过去，律师画图靠手工。

后来，我们用 AI 生成图。

现在，我更愿意把这件事理解为：

律师把自己的图表化方法论，封装成 Skill，再让 AI 调用工具执行。

这一步很重要。

它意味着，我们不是在被动使用工具，而是在把自己的专业工作方法变成可复用的工作流。

对我来说，draw.io 和 Excalidraw 是两个“王炸”工具。

一个负责正式交付，一个负责白板解释。

而法律图表化 Skill，则把它们变成了律师自己的工作流。

这可能就是 AI 时代法律人的新能力：

不只是会写法律意见，更要会把复杂法律关系画清楚，并让 AI 按你的标准反复画清楚。
