赋能UE运行态编辑平台: 网络图片下载的插件改造与复盘

当前时间： 2026-06-08 20:15:50 更新时间： 2026-06-08 分类：软件教程 评论(0)

赋能UE运行态编辑平台: 网络图片下载的插件改造与复盘

背景

在数字孪生、数据看板、设备监控这类 UE 项目里，经常会遇到一个需求：运行时从服务器下载图片，然后显示到 UI、材质或场景对象上。

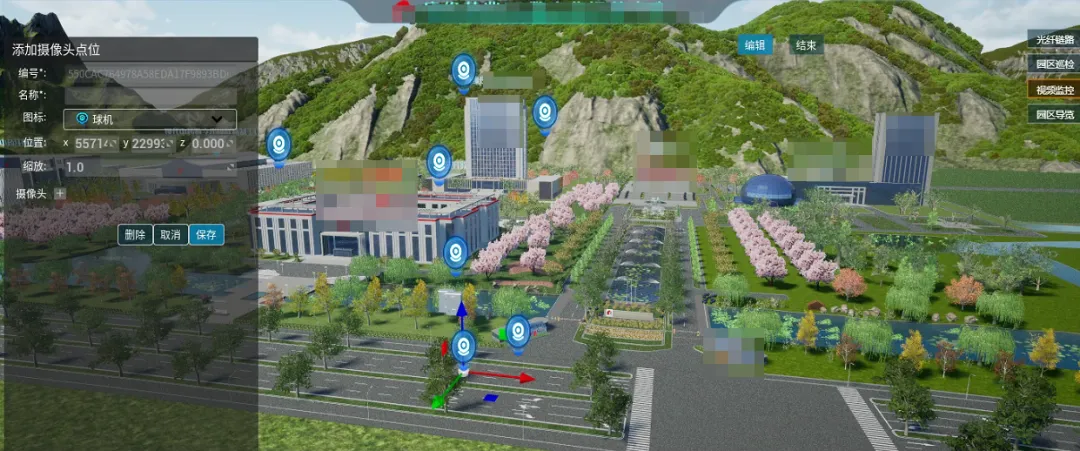

比如我们目前在做的是一个UE 运行态下的POI点位资产编辑平台，要能够编辑点位的名称，信息，图标，尺寸等，如下图所示，其中图标是从网络加载的:

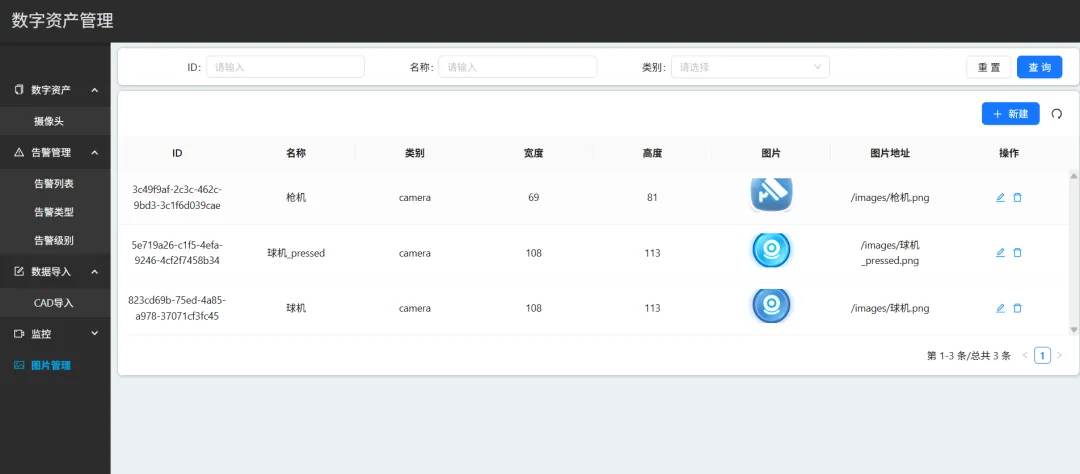

其中图片资源在平台服务器端，用户自已上传图标，如下图所示:

单张图片下载看起来不复杂，但真正做成一个可复用插件后，会遇到不少 UE 特有的问题：异步回调、蓝图节点、运行时纹理、GC 生命周期、图片格式识别、中文 URL 编码，以及跨项目打包后的偶发崩溃。

这篇文章复盘一次 ImageDownloader 插件的改造过程。

1. 为什么不做同步下载

最开始的需求是批量下载图片。直觉上似乎可以做一个“同步下载”：按顺序下载 A、B、C，全部完成后再继续。

但在 UE 运行时，这不是一个好选择。

网络请求耗时不可控，如果在 GameThread 上同步等待，游戏画面、UI 响应都会被阻塞。多张图片连续下载时，卡顿会叠加；如果请求超时或失败，等待时间更不可控。

所以最终方案不是同步下载，而是批量异步下载：

  • HTTP 请求异步发起
  • 图片二进制解码放到后台线程
  • UTexture2D 创建回到 GameThread
  • 蓝图通过回调接收单张完成和全部完成结果

核心原则是：耗时数据处理离开 GameThread，UObject 和渲染资源操作回到 GameThread。

2. 批量下载的核心设计批量下载节点接收一个 URL 数组，然后为每个 URL 创建独立 HTTP 请求。

每张图片完成后触发一次单图回调：

OnImageDownloaded(Index, ImageURL, Texture)

所有图片都结束后触发总回调：

OnAllComplete(Textures, SuccessStates)

这里有一个很重要的设计：结果数组保持输入顺序。

比如输入是：

0: A.png
1: B.png
2: C.png

即使实际完成顺序是 B、C、A，最终结果仍然写回原始索引：

Textures[Index] = Texture;
SuccessStates[Index] = Texture != nullptr;

这样蓝图侧不需要自己维护完成计数，也不需要处理异步完成顺序，只要在 OnAllComplete 里读取结果数组即可。

3. 蓝图异步节点的一个隐藏限制

这个插件最开始使用 UBlueprintAsyncActionBase 实现标准蓝图异步节点。

它的工作方式大致是：

  1. 静态工厂函数创建异步代理对象
  2. 蓝图绑定输出事件
  3. UE 调用 Activate()
  4. 异步任务启动
  5. 完成后广播委托

这里有一个容易踩坑的点：在 UE 5.2 中，异步节点虽然可以有多个 BlueprintAssignable 输出事件，但数据输出 pin 往往只按照第一个委托签名生成。

也就是说，如果第一个事件是：

Index, ImageURL, Texture

第二个事件是：

Textures, SuccessStates

蓝图节点上可能只显示第一组数据 pin，导致总完成事件拿不到数组。

解决方式有两个。

第一种是把两个事件统一成同一个完整签名，让节点一次性生成所有数据 pin。

第二种是新增“事件参数模式”，使用动态单播委托作为普通函数参数，让蓝图直接接 Create Event 或自定义事件。

最终插件保留了两套入口：

Download Images Async
Download Images With Events

前者适合快速使用，后者适合需要明确绑定自定义事件、不同回调签名更清晰的场景。

4. 运行时创建 Texture2D 的崩溃

这次改造里最关键的崩溃来自运行时纹理创建。

原代码大致是：

UTexture2D* Texture = UTexture2D::CreateTransient(Width, Height, PF_B8G8R8A8);
Texture->GetPlatformData()->Mips.Add(new FTexture2DMipMap());

问题在于：CreateTransient() 已经创建好了第 0 层 mip。

后面再手动 Mips.Add()，会追加一个没有正确设置尺寸和 BulkData 的无效 mip。等 UpdateResource() 构建纹理资源时，UE 读取到无效 mip，就可能触发 GetMipData failed、invalid GUID，甚至直接断言崩溃。

正确做法是直接写入已有的 Mips[0]：

UTexture2D* Texture = UTexture2D::CreateTransient(Width, Height, PF_B8G8R8A8);
Texture->SRGB = true;
Texture->NeverStream = true;

void* TextureData = Texture->GetPlatformData()->Mips[0].BulkData.Lock(LOCK_READ_WRITE);
FMemory::Memcpy(TextureData, RawData.GetData(), RawData.Num());
Texture->GetPlatformData()->Mips[0].BulkData.Unlock();

Texture->UpdateResource();

同时，图片解码格式要和纹理像素格式匹配。

如果纹理格式是：

PF_B8G8R8A8

解码时就应使用：

ERGBFormat::BGRA

否则虽然不一定崩溃，但可能出现红蓝通道错乱。

5. 图片格式不要只看 URL 后缀

早期格式判断只依赖 URL 后缀，例如 .png、.jpg。

但实际项目里经常遇到这些情况：

  • URL 没有扩展名
  • URL 带查询参数
  • CDN 地址后缀不可靠
  • 服务端返回格式和文件名不一致

因此后续改成优先根据图片二进制数据识别格式：

ImageWrapperModule.DetectImageFormat(ImageData.GetData(), ImageData.Num());

如果二进制检测失败，再用 URL 后缀兜底。

这个改动不影响蓝图接口，但能明显提高下载器的容错能力。

6. 中文 URL 需要单独处理

项目里还遇到过一种情况：浏览器可以打开图片，但插件下载失败。

例如：

http://192.168.31.70:8090/images/球机.png

浏览器通常会自动转成：

http://192.168.31.70:8090/images/%E7%90%83%E6%9C%BA.png

UE HTTP 请求不会总是帮你做这件事，所以中文路径需要进行 UTF-8 百分号编码。

但不能直接对整个 URL 调用通用编码函数，否则 http://、/、: 也会被转义，URL 结构会被破坏。

最终做法是：只编码中文字符，保留 URL 结构字符不变。

这样：

http://192.168.31.70:8090/images/球机.png

会被转换为：

http://192.168.31.70:8090/images/%E7%90%83%E6%9C%BA.png

7. 异步对象生命周期比空指针更危险

在 UE 里，很多崩溃不是真正的 nullptr，而是 UObject 被 GC 后，异步回调还在访问旧对象。

这类问题本质是悬空指针或 use-after-free。

风险主要来自两点：

  • 异步代理对象通过 NewObject 创建，但没有显式生命周期托管
  • 后台线程或 GameThread lambda 直接捕获裸 this

更稳的做法是：

  • 使用 RegisterWithGameInstance(WorldContextObject) 托管异步代理
  • 完成后调用 SetReadyToDestroy()
  • 跨线程 lambda 使用 TWeakObjectPtr
  • 回到 GameThread 后先判断对象是否仍然有效

运行时创建的 UTexture2D 也一样需要可达引用。如果蓝图只是临时拿到纹理并设置 UI，但没有保存到成员变量或数组，后续也可能被 GC 影响。

8. 大块图片数据传递要注意拷贝成本

图片解码后的原始像素数据通常很大。

例如：

2048 x 2048 x 4 = 16 MB
4096 x 4096 x 4 = 64 MB

如果每次跨函数、跨 lambda 都复制一份，内存峰值和性能开销都会上升。

因此在解码后传递 TArray<uint8> 时，使用 MoveTemp 是合理的：

CreateTextureOnGameThread(Width, Height, MoveTemp(RawData), OnComplete);

它不是为了“让代码能跑”，而是为了避免额外复制大块图片数据。

在图片下载、解码、创建纹理这种高吞吐链路里，移动语义是非常实用的工程优化。

总结

这次图片下载插件改造，看起来只是“下载图片并显示”，实际涉及了 UE 运行时开发的多个关键点：

  • 不要在 GameThread 同步等待网络请求
  • 后台线程只做纯数据处理
  • UTexture2D 创建和蓝图广播回到 GameThread
  • 批量异步结果要按输入索引回填
  • 蓝图异步节点存在委托 pin 生成限制
  • CreateTransient() 后不要手动追加无效 mip
  • 图片格式优先从二进制头识别
  • 中文 URL 需要正确百分号编码
  • UObject 异步代理必须考虑 GC 生命周期
  • 大块像素数据传递应尽量使用移动语义

真正稳定的运行时图片下载器，不只是 HTTP 请求成功就结束了。它还要处理线程、纹理资源、蓝图节点、生命周期和各种真实项目里的输入异常。

这些细节做好以后，插件才更适合从一个项目迁移到另一个项目，也更能经得住打包环境和复杂蓝图流程的考验。
