从零搭建基于 OpenClaw 的功能安全 Agent(7)系统安全分析 — FMEA & FMEA-MSR(上)

从零搭建基于 OpenClaw 的功能安全 Agent(7)系统安全分析 — FMEA & FMEA-MSR(上)

活动卡体系 · 规范全景 · 打分机制

TSC 跑通之后,下一个自然的问题是:怎么证明这套技术方案已经将所有的失效场景都覆盖在内?当前所提出的安全需求已经足够了吗?是否有不必要的需求也被提在了TSC中?

想获得这些问题的唯一答案,就是执行系统安全分析。跟 TSC 不一样的是——TSC 是从需求到实现,方向确定,难在完整性。系统安全分析是反过来的:你不知道哪个接口会挂掉,不知道哪条失效链能穿透所有安全机制。需要逐接口穷举”什么会坏、坏了会怎样、能检测到吗”。

这一章(上)讲活动卡和打分。下一章(下)讲执行层——接口怎么分、结果怎么出、VR 翻车怎么修。

──────────────────────────────────────

一、FMEA & FMEA-MSR 要跑通哪些活动卡

跟 TSC 一样,FMEA 也是四张卡覆盖全链路。角色分工也相同——Manager VR、Head CR、Engineer 产出。

不同的是,FMEA 活动卡比 TSC 多了六条强制规则 R1–R6,直接写在活动卡里。不是”建议参考”,是”违反就 Fail”:

规则

约束什么

踩过什么坑

R1 范围

架构中全部要素都要分析,包括 QM 元件

Engineer 跳过 QM 元件 → QM 故障照样能传播到安全链路

R2 接口

只分析输出和通信接口,输入排除

不排除输入 → 范围爆炸,一条输入分析完了发现源端已经分析过

R3 FM 来源

P1=IC 文档,P2=标准化来源

Engineer 自己编 FM → 跟标准对不上 → VR 全盘打回

R4 合并模板

FMEA 和 MSR 是一张表的不同列段

MSR 写成独立章节 → 丢失 1:1 对应关系

R5 严重度

可能违背安全目标的 FM 一律 S=10

用”有机制兜底”降 S → AP 算错

R6 DC

P1 用文档值,P2 用 Annex D 默认值

DC 乱赋值不标来源 → 无法追溯

这六条规则是怎么来的?不是拍脑袋——每条背后都是一次翻车。

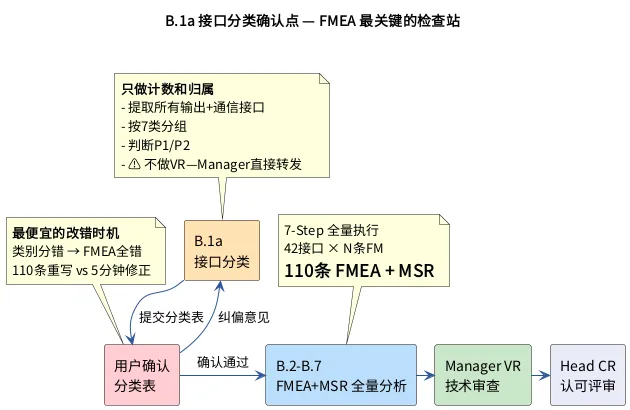

1.1 B.1a — 为什么专门设一个确认点

活动卡 B.1a 写得很死:接口分类提交后必须暂停,等用户确认才能继续。B.1a 阶段甚至不做 VR——Manager 直接转发给 Head,Head 交给用户。

原因是接口分类一旦出错,整个 FMEA 就没法看了。接口类别决定了 FM 来源(P1/P2),FM 来源决定了后面所有分析的每一条怎么写。几十条写完了发现类别分错?全部重来。

分类阶段的产出格式也很固定——按要素分组,每接口一条:

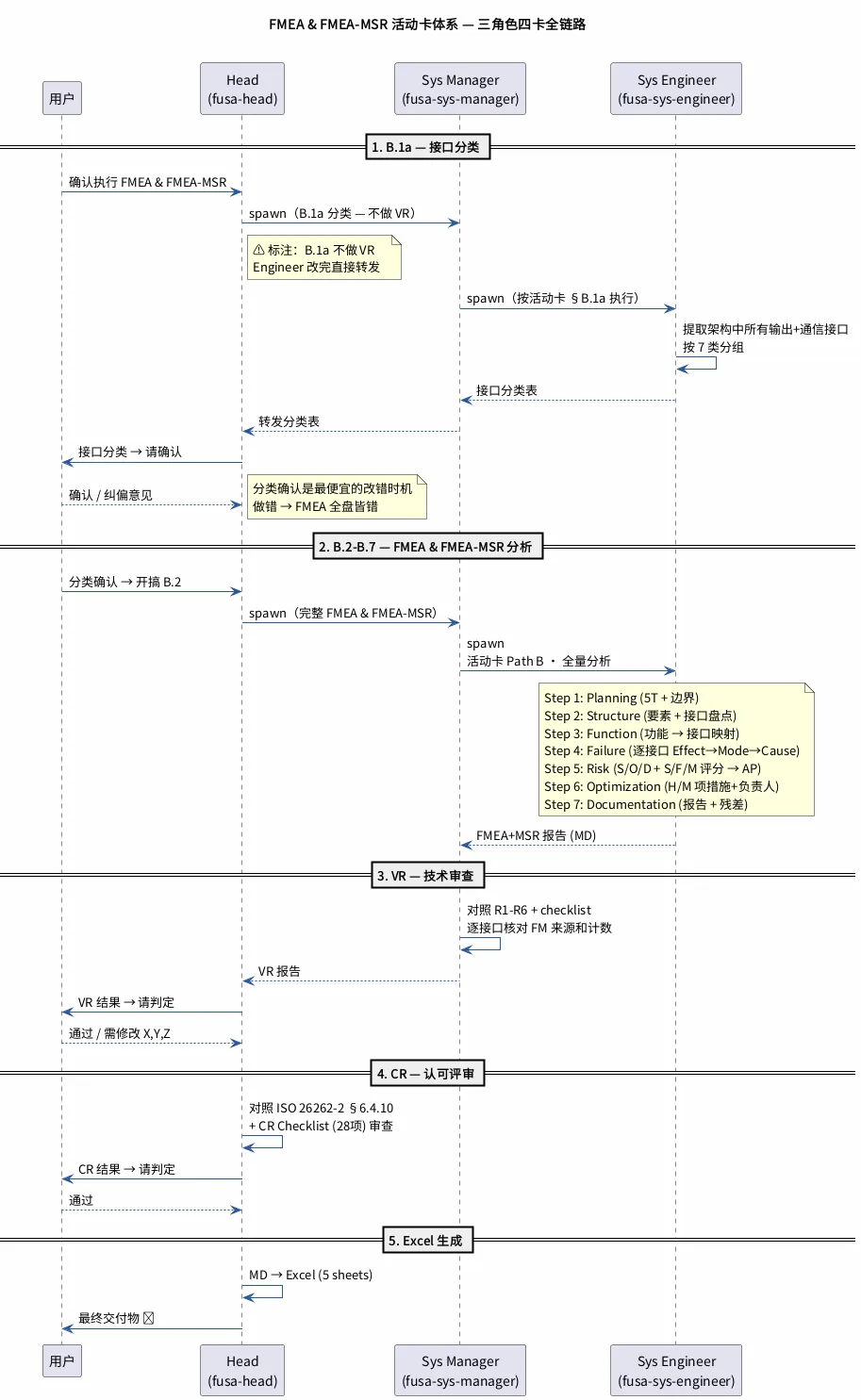

1.2 全链路流程一图看清

五个阶段:B.1a 分类(用户确认)→ B.2–B.7 分析(Engineer 产出)→ VR 技术审查(Manager)→ CR 认可评审(Head)→ Excel 生成。中间任何一步都可以被用户打断纠偏。

──────────────────────────────────────

二、参考规范 —— FMEA 的”知识来源”

TSC 主要引 ISO 26262-4/5/8/9。FMEA 要多一层——它不光要 ISO,还要方法论手册和失效模式来源表。

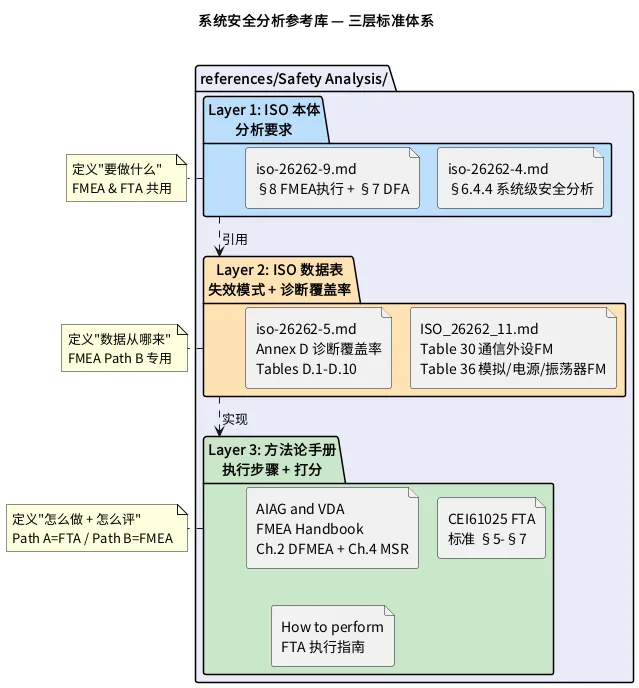

2.1 三个层级的标准

2.2 每本规范干什么

规范

用在哪个环节

最关键条款

ISO 26262-4 §6.4.4

活动级别——”你要做安全分析”

要求系统级安全分析

ISO 26262-5 Annex D

打分——”DC 值怎么取”

Tables D.1–D.10 每种机制默认 DC

ISO 26262-9 §8

方法论——”FMEA 怎么做”

§8.4.2 输入 / §8.4.3 措施推导 / §8.4.8 验证

ISO 26262-11 §4.3, §5

数据——”失效模式从哪来”

Table 30 通信外设 FM / Table 36 模拟电源振荡器 FM

AIAG & VDA Ch.2

DFMEA 方法论——”七步怎么走”

7-Step 完整流程

AIAG & VDA Ch.4

FMEA-MSR 方法论——”监控怎么评”

S/F/M 三维评分

2.3 Table 30 和 Table 36 — 最核心的两张表

这两个表决定了你的失效模式是完整的还是拍脑袋的。

Table 30 — 通信外设失效模式(SPI / CAN / I2C 全部适用)

每类通信接口的同类别所有接口用完全相同的 FM 集。不能说 SPI 只取 FM1/FM4,I2C 加一个 FM3——同类别必须一致。

Table 36 — 关键子部分

子部分

典型 FM

用在

Voltage Regulator

OV / UV / 振荡 / 漂移

电源输出接口 (3V3_OUT / 1V5_OUT …)

N-bit ADC

卡死 / 浮空 / 偏移 / 噪声

ADC 采样路径 (NTC± / 3V3_AD …)

HS/LS Driver

卡在开/关 / 浮空

GPIO 驱动输出

Oscillator

卡死 / 频率漂移 / 抖动

时钟接口

不是每个子部分的所有 FM 都要用——只取跟你接口类型匹配的子部分。

2.4 Table 30/36 不可读:interface-failure-mode-sources.md 补偿方案

前面和小伙伴们了分享使用MinerU来将PDF转换为maekdown,也分享了使用Qwen 3.7 Plus来进行图片识别的工作方法。

顺利部署并使用这两个工具并不容易:

1. MinerU本地部署需要运行在cuda环境下,且对于50系显卡的支持目前还有一些适配问题;

2. Qwen 3.7 Plus并不是免费的,价格也没有deepseek这么“实惠”,使用起来难免有一些心理负担。

在这个前提下,我建立了一个补偿机制——interface-failure-mode-sources.md:把 7 类接口的标准失效模式手动整理成一个 Markdown 文件,作为唯一的失效模式基线:

Cat 1 (Power Supply): Voltage Regulator 4 FM — OV/UV/振荡/漂移

Cat 2 (GPIO): HAZOP guide words — Stuck at/Open/Floating/Drift/Oscillation

Cat 3 (Analog): N-bit ADC 4 FM — Stuck high/Stuck low/Accuracy error/Noise

Cat 4 (Communication): Table 30 完整集 — COM_TX_FM1-4 + COM_RX_FM1-4

Cat 5 (PWM): HAZOP guide words

Cat 6 (Image Stream): 8 项专用 FM(非 Table 30 的 16 项通信 FM。图像流是连续像素数据流,不适用消息级失效模式。)

Cat 7 (Oscillator): Stuck/Frequency drift/Jitter

这个文件在 Agent 流水线中的角色:FMEA/FTA/DFA 活动触发时,Head 在预检阶段自动将其复制到项目的 reference/ 目录。Engineer 执行 B.2 时读取此文件确定每个接口的 FM 集,Manager VR 审查时也以此文件为基线核查 FM 完整性。

用户可以针对不同项目在项目级副本中修改 FM 集——但基线源文件不直接改动,既满足了根据不同项目的灵活适配,也保留了基线文件供新项目引用。

如果你在自己的项目中遇到类似问题(ISO 标准图片不可读或MinerU本地无法部署),建议也建立这样一个基线文件。

──────────────────────────────────────

三、FMEA + MSR 的表长什么样

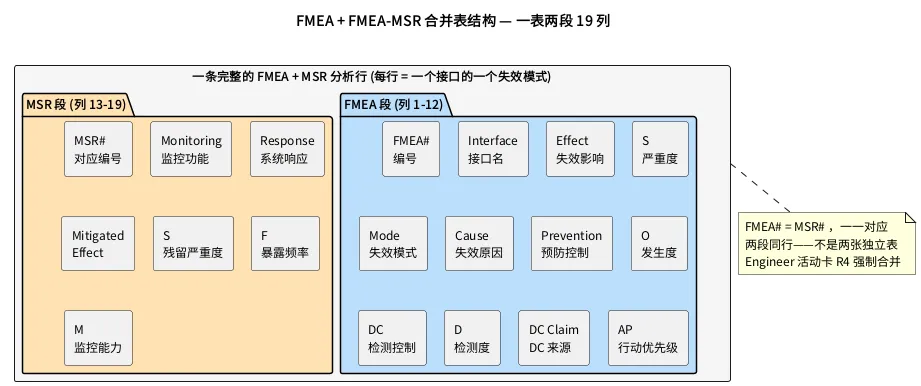

先看图——这是 R4 强制要求的合并表结构,不是两张独立表:

一段拆两半:前半是 FMEA(列 1–12),回答”什么会坏、坏了会怎样、我们能检测到吗”。后半是 MSR(列 13–19),回答”我们加了什么监控、监控到了怎么反应、加了监控之后状态是什么”。

FMEA# 和 MSR# 编号相同,一一对应。前面翻车记录里最常见的 5 个翻车项之一就是 MSR 被写成独立章节——Manager VR 看到这个直接判断 R4 违规。

3.1 三列推理链:Effect → Mode → Cause

FMEA 表的核心推理链就三列:

Effect 自底向上看,Cause 自顶向下看,交汇在 Mode。这三列的关系如果写反了(比如把 Effect 写成 Cause),Manager VR直接判定Fail——R3 规定了 FM 必须来自权威来源,不能是自己推导的。

──────────────────────────────────────

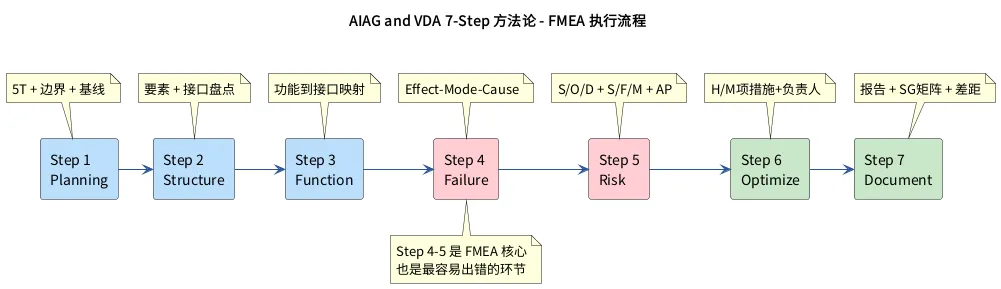

四、七步怎么走——AIAG & VDA 方法论

Engineer 活动卡 B.2 不是”建议按 7-Step 执行”,而是直接把 7-Step 写进了执行流程:

七步里最容易翻的是 Step 1 的 5T。5T 不是走形式——它定义了本次 FMEA 的边界和目的:

5T

要填什么

错误写法

正确写法

InTent

目的是什么

“做 FMEA”

“评估所有 42 个输出和通信接口的失效模式,验证 TSC 安全机制的诊断覆盖率”

Timing

什么时候做

“开发阶段”

“系统设计阶段,TSC v1.3 确认后”

Team

谁来做

“工程师”

“Sys Engineer 产出 + Sys Manager VR + Head CR”

Tasks

做什么

“分析失效”

“按活动卡 02-perform-system-safety-analyses Path B 执行”

Tools

用什么表

“FMEA 表”

“AIAG & VDA 打分表 + ISO 26262-11 Table 30/36 + TSC 安全机制”

Step 4 和 5 是核心——失效分析和风险评分,也最容易出问题。

──────────────────────────────────────

五、打分怎么打

FMEA 有两套打分体系。DFMEA 用 S/O/D,FMEA-MSR 用 S/F/M。两套体系维度不同,但最终都汇成 Action Priority(AP)。

5.1 DFMEA — S 打分策略

Severity (S):失效有多严重?

R5 是硬规则:任何可能违背安全目标的 FM,S=10。没商量。

S=10 不代表”灾难”,只代表”这个 FM 瞄准了安全目标”。即使检测覆盖率 99.9%,S 不变——检测有效性通过 D 来体现。

5.2 FMEA-MSR — S / F / M 三维

MSR 的打分逻辑跟 DFMEA 不同——它问的是”加了监控之后的状态”:

维度

问什么

跟 DFMEA 的区别

S

监控触发后,残留影响有多严重?

可以和 DFMEA 的 S 不同——监控可能降级了影响

F

运行场景下,这个失效暴露频率多高?

DFMEA 没有这个维度

M

监控能在多大程度上检测到失效?

类似 D 但关注的是监控能力而非设计检测

同一个失效,DFMEA 里 S=10,MSR 里如果监控做得好,S 可以降到 8。

5.3 AP 怎么定

AP 不是 S×O×D 乘积。AIAG & VDA 用的是三维优先级矩阵:

S=10 + O>=3 + D>=3→ AP = H(必须行动)

S=10 + O=2 + D=1~2** → AP = M(应该行动)

S=2 → AP = L(QM 功能,记录即可)

H 和 M 项要定优化措施——具体动作、负责人、截止日期。L 项不强制。

──────────────────────────────────────

六、总结

方法论层面的东西都在这里了——四张卡的分工、六条强制规则怎么来的、三本标准体系的分工、Table 30/36 怎么用、AIAG & VDA 七步怎么走、DFMEA 和 MSR 两套打分体系怎么区分。

下一章(下)进入执行层:接口怎么分类、P1 和 P2 怎么判断、FMEA+MSR 怎么产出、Excel 怎么生成、VR 中 Top 6 翻车项以及修复策略。

──────────────────────────────────────

Next: Part 8 — 系统安全分析:FMEA & FMEA-MSR(下)

────────────────────────────────────────
