承压式空气能模块热水系统-系统运行控制说明

承压式空气能模块热水系统

系统运行控制说明

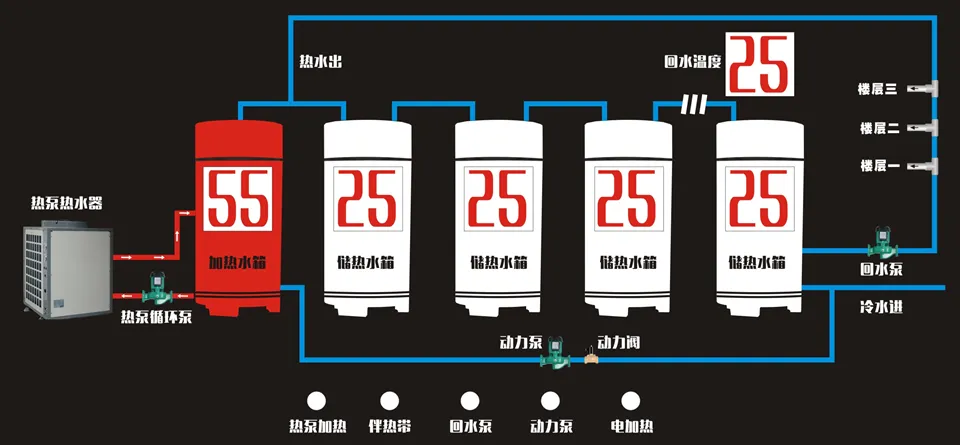

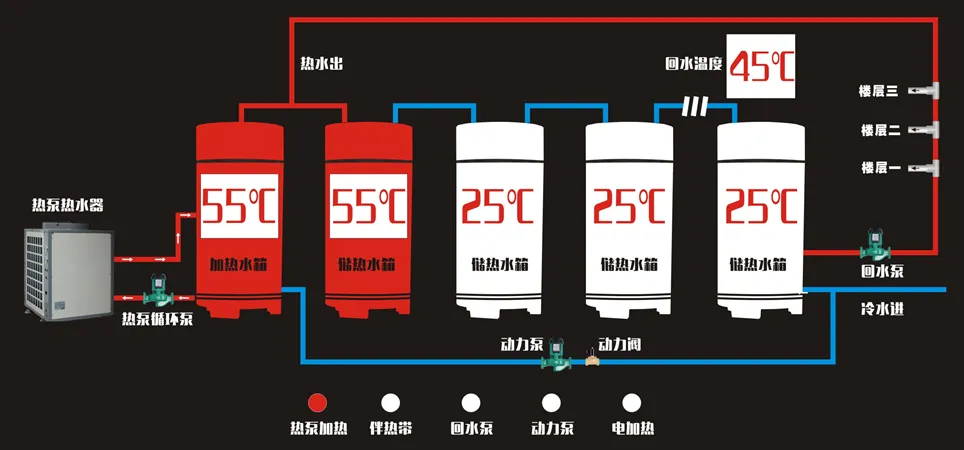

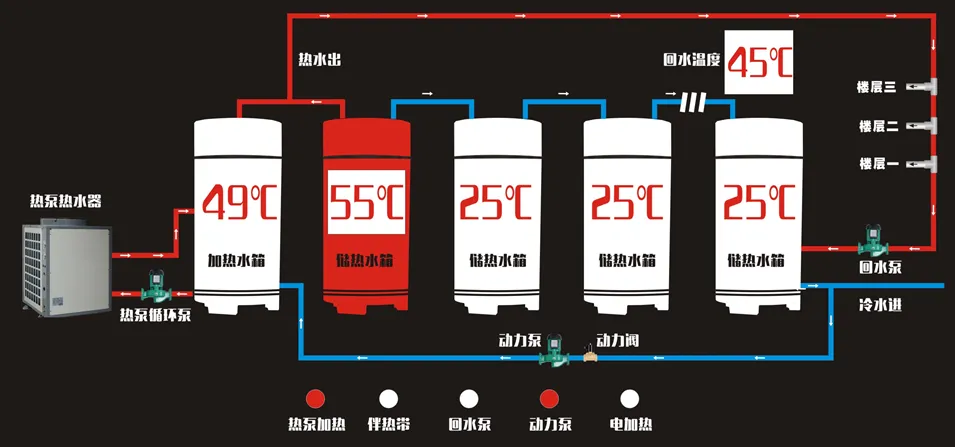

2、当加热水箱温度加热到设定温度55℃时，电磁阀和动力循环泵一起启动，将加热水箱里面的热水压到储热水箱1中进行储热。

当加热水箱温度检测到水温低于设置的下限温度50℃（可调节）时，电磁阀和动力泵停止工作。继续启动热泵循环泵和热泵机组对加热水箱加热。

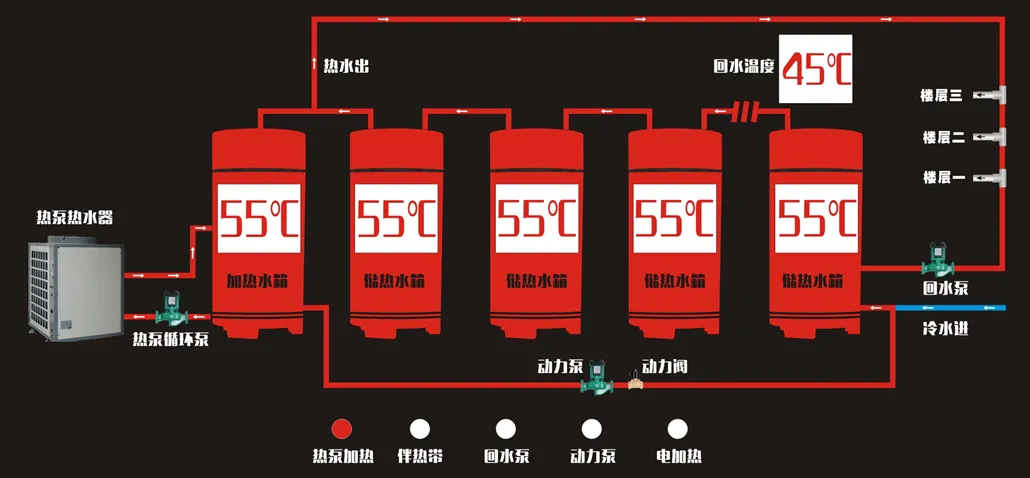

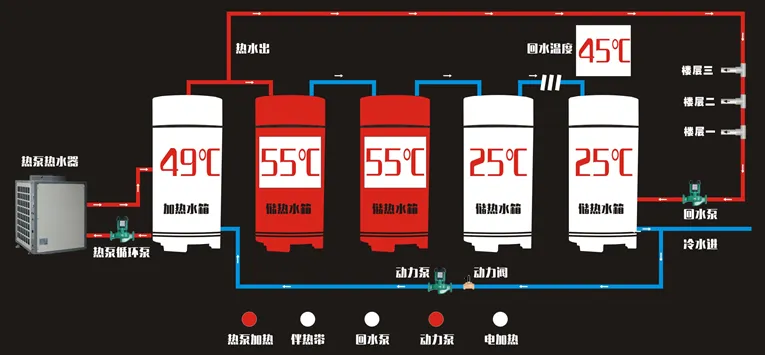

3、当加热水箱温度加热到设定上限温度55℃（可调）时，重复上面步骤。    直到将储热水箱5的水温到达设定温度53℃（可调）以上时，电磁阀和动力泵停止；

动力泵和电磁阀工作条件：先满足储热水箱5的水温低于设定温度53℃（可调）；再根据加热水箱设定的温度上下限而工作，低于加热水箱设置的温度下限电路板和电磁阀不能启动。

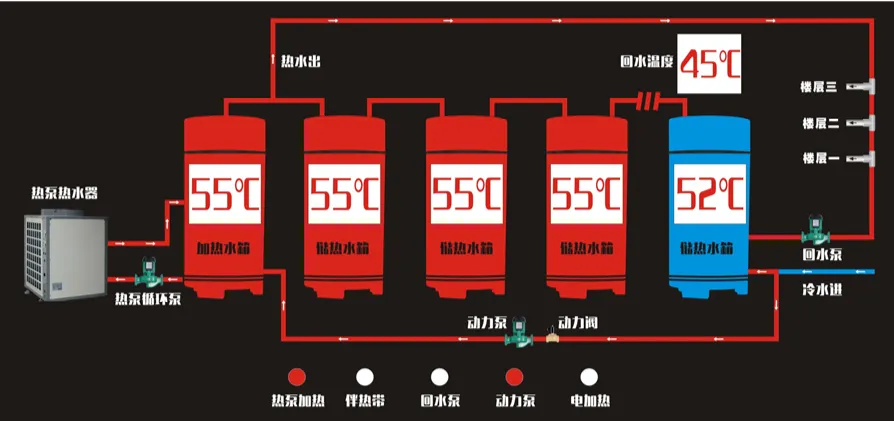

4、当用户使用热水时，系统热水主要从储热水箱1由自来水压出，自来水通过储热水箱5向储热水箱4逐步往前，将各个储热水箱的热水向前一个储热水箱推进，直至从储热水箱1压出供应到热水管道里面，

当系统检测到储热水箱5的水温低于设定温度53℃（可调），如果这个时候加热水箱水温到达上限温度55℃（可调）时，电磁阀和动力泵一起启动，此时热水供水将由加热水箱供出，冷水直接压进加热水箱中去。这样就可以更好的节能，相当于热泵是直热机，加热好的热水不需要储存，直接供应到用水端，避免了能源损耗。

在用水量小的时候，基本都是直接从加热水箱出水，而且整个系统是承压运行，没有排气孔，从而节约了大量的能源。

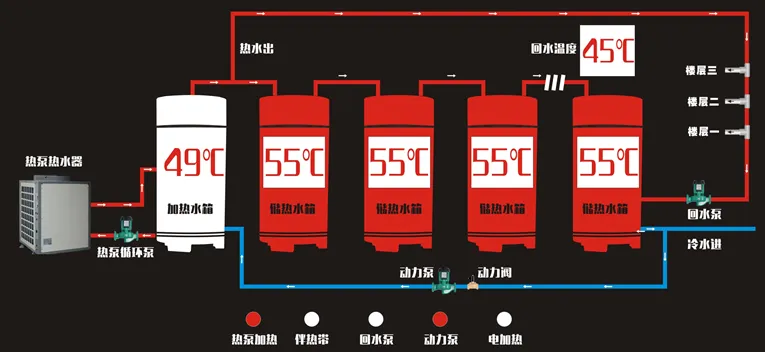

当加热水箱的水温低于下限50℃（可调）时，动力泵停止，电磁阀关闭,此时，热水供水由储热水箱1供出。系统启动热泵循环泵和热泵机组继续对加热水箱进行加热。

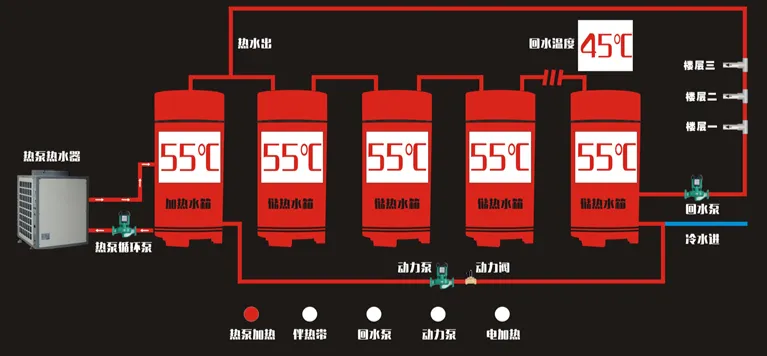

5、室内管道回水系统，当室内管道温度低于设定的下限温度38℃启动回水泵，上限45℃停止回水泵（上下限可调），把室内管道里面的温水通过回水泵打回储热水箱5里面，进行二次加热；

当室内管道温度达到设置的上限温度（默认45℃）停止工作；保证了用户一打开水龙头就出热水。并且可以根据客户用水习惯，设计了2个时间段功能，回水泵只能在设置的时间段内工作，时间段外不工作，从而更大限度的保证一打开水龙头就出热水的同时也杜绝了没人用水的时候回水泵一直工作，造成浪费；当室内管道温度达到设置的上限温度（默认42℃）停止工作；保证了用户一打开水龙头就出热水。

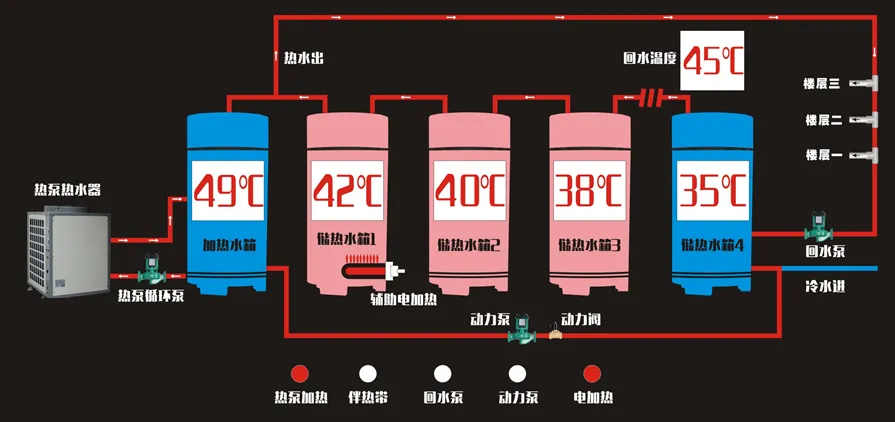

6、辅助加热系统，如果遇到用水高峰，用水量过快，导致储热水箱1的温度降低，当储热水箱温度低于辅助加热设置的下限40度，自动启动加装在储热水箱1中的辅助电加热，当储热水箱1的温度达到45度关闭。（辅助加热上下限可调）。

 并且可以根据用户需求，每天可以设置两个时间段，让辅助加热只能在时间段内工作，时间段外不工作。大大节约了能源。为了满足客户个性化需求，设计了辅助加热可以通过设置项修改辅助加热所在的储热水箱。也就是说辅助加热也可以安装在储热水箱1、2、3、4都可以，只要在设置参数里面修改一下即可。

5、伴热带系统，在北方寒冷冬天，在户外的管道很容易结冰冻堵，本系统在户外管道上面设计了测温点，当户外管道温度低于设置的下限温度4度启动防冻伴热带，大于12度关闭防冻伴热带，（上下限可调）。有效避免了冬天冻坏系统。如果这个功能不用，也可以作为第二组辅助加热使用，这样辅助加热就可以根据每个储热水箱的温度分别给两个储热水箱进行辅助加热了，满足了大水量或者同时用水的高峰。

6、温度校准功能，本控制系统为了更精准的和多家空气能配套，特别设计了温度校准功能，可以正负20度调整，充分解决了温度误差，使用效果不理想的尴尬。并且参数复位的时候该参数不会自动复位。
