实战|用 AI 写 CAD 插件:超级拉伸(附源码 + 提示词)
点击蓝字，关注我们这是《零基础 CAD 插件从 0 到 1》第 20 篇
画全屋定制施工图，绕不开一个字：改。
柜体宽度从 600 改 800，门板高度从 2000 改 2200，层板深度调 20mm……每一次改动，都要用拉伸命令。
但原生 拉伸命令 有三个让人牙痒痒的地方：
拉一次就得重新选一次。 改 5 个柜子，就要框 5 次。
拖的时候看不到结果。 必须松手才知道拉成什么样，拉错了要 Ctrl+Z 重来。
填充图案不动。 柜体的阴影填充拉完还留在原地，得单独再拉一次。
我花了几个晚上，用 AI 写了一个 SS 命令，把这三个问题一次性解决了。
先看效果，一次命令连续拉伸────────────────────────────────────────────────────────────────────────────────────────────────────
点击蓝字，关注我们这是《零基础 CAD 插件从 0 到 1》第 20 篇
画全屋定制施工图，绕不开一个字：改。
柜体宽度从 600 改 800，门板高度从 2000 改 2200，层板深度调 20mm……每一次改动，都要用拉伸命令。
但原生 拉伸命令 有三个让人牙痒痒的地方：
拉一次就得重新选一次。 改 5 个柜子，就要框 5 次。
拖的时候看不到结果。 必须松手才知道拉成什么样，拉错了要
Ctrl+Z重来。填充图案不动。 柜体的阴影填充拉完还留在原地，得单独再拉一次。
我花了几个晚上，用 AI 写了一个 SS 命令，把这三个问题一次性解决了。

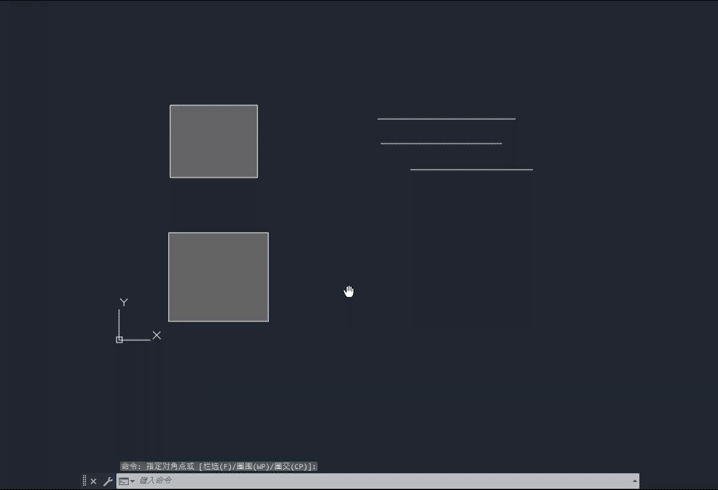

先看效果，一次命令连续拉伸────────────────────────────────────────────────────────────────────────────────────────────────────
三个直接体感：
选一次，可以拉 N 次，直到按
X或Esc拉的时候实时预览，还没松手就知道结果
填充图案跟着走，不用单独处理
这个插件解决了什么问题？────────────────────────────────────────────────────────────────────────────────────────────────────
插件解决了什么问题
问题 1：原生 拉伸 没有"连续拉伸"的概念
原生流程是：选 → 拉 → 结束 → 重新选 → 重新拉。
SS 改成了：选一次 → 拉 N 次 → 主动退出。
对全屋定制场景尤其重要——一个柜体从 600 调到 800，再从 800 调到 900，中间要试好几次。原生每次都要重新框选，SS 全程不用换手。
问题 2：填充图案拉不动
这是最深的坑。
关联填充的边界是跟着矩形/多段线自动更新的，直接去动填充本身会被 CAD 覆盖回去。SS 的处理方案是：
非关联填充 → 直接改它的边框顶点
关联填充 → 让 CAD 按已经拉伸的边界自动重算
听起来简单，但真正把它做对，需要在先后顺序、处理时机、窗口跟随三个地方都做对才行。
交互方式：一键拉伸持续拉伸────────────────────────────────────────────────────────────────────────────────────────────────────
第一步，用户拖框选择对象，系统显示和 CAD 一样的蓝框 / 绿框。
第二步，用户松手，系统画一个绿色粗框，显示选择范围，固定在原始位置不动。
第三步，用户点基点，绿色框依然不动。
第四步，用户拖第二点，系统实时预览拉伸效果。
第五步，用户松手，系统执行拉伸，命令行报出距离。
第六步，用户重复第三到第五步，同一批对象可以继续拉，不用重新选。
第七步，用户按 X，命令结束，绿色框消失。
设计要点
绿色选择框固定在原始位置，不跟着拉伸位移——告诉你"你当初框的是这里"。
就算图重新生成一次，框也不会消失。
命令结束才清除，中间任何时刻都能看到这次操作影响的范围。
核心干货：给 AI 的精准提示词────────────────────────────────────────────────────────────────────────────────────────────────────
还是那句话
用 AI 写插件写出来的功能不对，本质是需求没说细。下面是实测多轮、输出稳定能用的提示词模板，直接复制就能用：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
角色设定：你是资深 CAD .NET 二次开发工程师，精通 C# 与 AutoCAD 原生 API，
面向全屋定制设计场景开发插件。
功能需求：开发一个「超级拉伸」插件，命令名 SS。
核心逻辑：
1. 使用 AutoCAD 原生的对象选择方式，让用户用蓝框/绿框正常框选。
2. 通过 CAD 的点拾取事件，偷偷记下用户拖框时点的两个角点，
作为这次拉伸的精确范围。
3. 蓝框选择 / 单点选择 / 预选：整块移动。
绿框选择：按框内的点做局部拉伸。
4. 选一次对象后，支持连续拉伸多轮，按 X 或 Esc 退出命令。
5. 拉伸时要有实时预览，预览和实际拉伸必须用同一套逻辑。
拉伸规则：
- 直线：端点落在框内就移动
- 多段线：顶点落在框内就移动
- 圆 / 弧 / 椭圆：圆心落在框内就移动
- 样条曲线：控制点落在框内就移动
- 文字 / 块 / 点：插入点落在框内就移动
- 填充：让 CAD 按已经拉伸的边界自动重算
- 其他对象：中心点落在框内就整体移动
关键实现要点：
- 每个被选中的对象必须独立保存一份框的坐标副本，
不能所有对象共用同一份，否则框会被移动很多次，越跑越远。
- 框的坐标更新必须在拉伸执行完之后，不能放在之前，
否则本轮判定用的是已经移动过的框，一个点都匹配不上。
- 填充要分两阶段处理：先处理所有非填充对象，再处理填充，
保证边界先动、填充后算。
交互设计：
- 选择完成后，画一个绿色粗框显示选择范围，固定在原始位置，
命令结束才清除。
- 命令行输出每次拉伸的距离、方向、影响对象数。
环境：.NET Framework 4.8，AutoCAD 2021，引用 AcMgd、AcDbMgd；
输出要求：
- 给出完整可复制编译的代码
- 关键逻辑加中文注释
- 说明编译和加载方法
写提示词的核心原则
先定身份 —— 先让 AI 进入专业 CAD 开发的角色，避免用错 API、写出行外代码。
再划边界 —— 明确命令名、CAD 版本、运行环境，从根源减少兼容问题和报错。
讲清规则 —— "怎么选、怎么拉伸、每类对象怎么处理"，每一步规则都说死，不给 AI 自由发挥的空间。
固定格式 —— 要完整代码、要注释、要部署说明，都明确提出来，输出直接能用。
踩过的坑要写进去 —— 比如"框的坐标不能共用""必须拉伸完之后再更新框"，这些坑 AI 不知道，你不说它就一定会踩。
照着这个结构写，AI 输出代码的可用率至少提升 80%。
核心源码分享────────────────────────────────────────────────────────────────────────────────────────────────────
偷偷记下用户拖框的角点
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
privateList<Point3d> _capturedPoints = newList<Point3d>();
privatevoidOnPromptedForPoint(object sender, PromptPointResultEventArgs e)
{
if (e.Result.Status != PromptStatus.OK) return;
_capturedPoints.Add(e.Result.Value);
}
ed.PromptedForPoint += handler;
try
{
psr = ed.GetSelection(options);
}
finally
{
ed.PromptedForPoint -= handler;
}
◆
先拉伸，再更新框的位置
1
2
3
4
5
6
7
8
9
// ✅ 正确顺序
int affected = ApplyStretch(db, selectionItems, offset);
foreach (StretchSelectionItem item in selectionItems)
{
if (item.Window == null) continue;
for (int i = 0; i < item.Window.Count; i++)
item.Window[i] = item.Window[i] + offset;
}
用 AI 开发插件的完整流程────────────────────────────────────────────────────────────────────────────────────────────────────
这类交互型插件，用 AI 分步开发，上手最快：
需求拆解
把「超级拉伸」拆成四个模块，逐个让 AI 实现，不要一次性丢完整需求：
第一块是选择部分，用 CAD 原生的框选。
第二块是拉伸部分，按对象类型分别处理。
第三块是预览部分，拖动时能看到效果。
第四块是视觉部分，显示绿色选择框。
分步验证
先写选择和拉伸逻辑，测准"能选中、能拉伸"。
再加预览，测"拖动时能看到效果"。
再加选择框，测"框显示在哪、什么时候消失"。
最后处理填充，测"填充能不能跟着走"。
每一步跑通再往下，出问题好定位。
实测优化
挂着插件画半天图，测试会不会卡顿、会不会打断命令、大图纸会不会出错。
踩过的坑一定要回头补进提示词里。比如上面那三条"关键实现要点"，都是我们这轮开发中真实踩过的。
细节调整
默认参数（快捷键、提示语、颜色）都可以根据自己的习惯改，让 AI 直接调就行。
成品领取 & 下期预告 成品插件直接领────────────────────────────────────────────────────────────────────────────────────────────────────
不想自己编译、调代码的朋友，关注公众号 「下班让AI教我做插件」，后台回复 「超级拉伸」，直接领取编译好的 DLL 插件文件，NETLOAD 加载或者是使用我写的dll插件加载工具箱。 完整工程源码拿到手就能二次修改。
下期预告
下一篇咱们继续图纸提效工具，如果有想要的插件可以在评论区留言，我看看哪个留言最多就做哪个。
我是做插件的设计师，专注用 AI 提高 CAD 设计效率。关注我，下班一起做插件，把重复工作交给程序。
