🛣️ 一条光模块告警引发的全网暂停PFC/ECN/CN 三件套，一张时序图讲清

智算网络的"零丢包"不是天生的，是这三件套硬撑出来的文末带走：三件套协作速查卡 + 系列最完整的一张拥塞时序图

📅 2026年更新 · ⏱️ 阅读约21分钟 · 🎯 适合传统网工转型 · 🆓 免费



👆 封面：把智算网络想成高速公路——主路满载（交换机队列），匝道信号灯（PFC）亮起拦停上游，路牌提示（ECN）让司机提前减速，两种保路方式同框

📑 目录导航

1一次PFC风暴——"保护机制"如何变成"故障放大器"

2为什么不能丢包——RDMA的"重传账单"比TCP贵百倍

3PFC——匝道信号灯：逐跳反压，只停该停的

4ECN+CN——路牌与电台：不拦车，让司机自己减速

5DCQCN——三件套合体：降速→探速→恢复全时序

6三道防线接力：谁在替你扛 + 同框判读表

7三件套协作速查卡 + 今晚就能试（带走物）

1一次PFC风暴——"保护机制"如何变成"故障放大器"

🔹 第03篇讲了"慢40%"的故事，这次是它的续集，更凶。某客户集群上线第三周，某天下午训练吞吐整体断崖到15%——不是慢，是接近停摆。网络组查了个遍：链路全UP、无丢包计数、CPU正常。

最后的现场让人哭笑不得：一台接入交换机下挂的某台服务器网卡故障，持续"吞"包不报错。交换机队列满了，忠实地执行无损承诺——发PAUSE给上游；上游也满了，继续向上PAUSE。一台坏卡的"坑"，被PFC的"零丢包承诺"放大成了半个集群的"全网暂停"。这就是传说中的 PFC 风暴（pause storm）：保护机制本身，成了故障放大器。

处置很粗暴也很有效：隔离那台坏卡，全网秒恢复。但复盘提出了一个必须回答的问题——PFC到底该怎么配、怎么跟ECN分工，才能既保住"零丢包"，又不让一台坏卡拖死全场？这篇就是答案。三件套（PFC/ECN/CN）逐个拆开，最后用一张时序图看它们怎么协同。

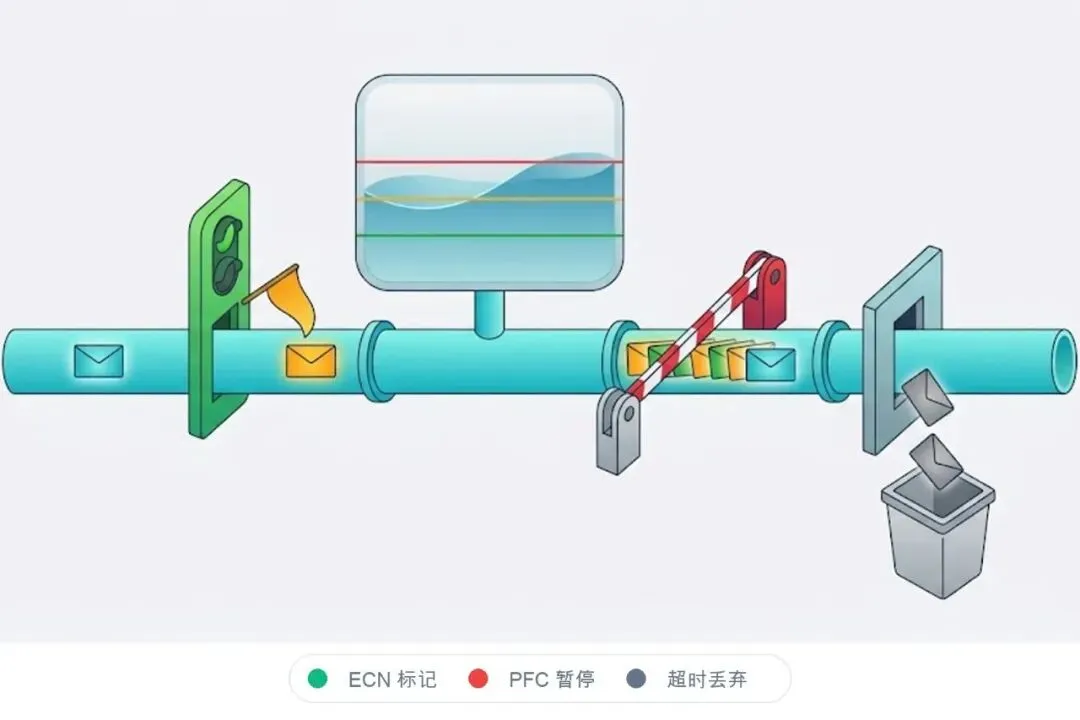

👆 图解：三道防线各管一段：ECN 绿灯贴条轻减速、PFC 栏杆排队重刹车、超时槽丢弃清账——上方的缓冲水位三刻度线决定了谁先触发

2为什么不能丢包——RDMA的"重传账单"比TCP贵百倍

🔹 第01篇说过"RDMA对丢包容忍度极低"，这里把账单算清楚。TCP丢包：接收端回个重复ACK，发送端慢启动重来，应用层几乎无感——因为TCP的设计前提就是"网络不可靠，我来兜底"，兜底成本摊在毫秒级延迟里，人感觉不到。

RDMA丢包呢？RC连接下丢一个包，接收端会持续回NAK，发送端重传——而这个连接上后面的数据全在排队等。更要命的是它等的不是一条流：AllReduce里任何一条QP卡住，整个集合通信的 barrier 就过不去，几千张卡陪着等。这就是为什么智算网络的丢包指标要从"0.1%可接受"改成"0.001%以下、最好为零"。

但以太网交换机的工作方式是 store-and-forward + tail drop：队列满了就丢，简单高效，互联网因此繁荣。要让这个"天生会丢包"的网络服务RDMA，就得给它打三个补丁——PFC、ECN、CN。逐个看。

3PFC——匝道信号灯：逐跳反压，只停该停的

🔹 PFC（Priority-based Flow Control，802.1Qbb）一句话：队列快满了，下游喊上游"停发"；队列回落了，喊"继续"。类比高速公路匝道：前方堵了，匝道信号灯亮起拦停入口车辆——但注意，它只拦去堵点方向的车，其他方向照常通行。

"只拦该拦的"靠的是按优先级分队列：802.1P把流量分成8个优先级，每个优先级独立队列、独立发PAUSE。智算集群的标配做法是——只给RDMA流量（通常priority 3或5）开PFC，普通业务流量照旧可丢。全开8个优先级的PFC等于回到老式全局pause，一台坏卡就能冻死所有业务，这是新手最常踩的配置坑。

两个水线：XOFF喊停，XON放行

队列占用越过 XOFF水线 → 发PAUSE帧（带优先级和时长）；回落到 XON水线 → 发RESUME放行。两个水线之间的余量要能装下"信号在路上的时间"：400G链路+300米光纤，在途数据约24MB——XOFF触发时，上游已经发出但还没到的包必须接得住，这就是水线设置里"headroom"概念的来源，第16篇调优专算这笔账。

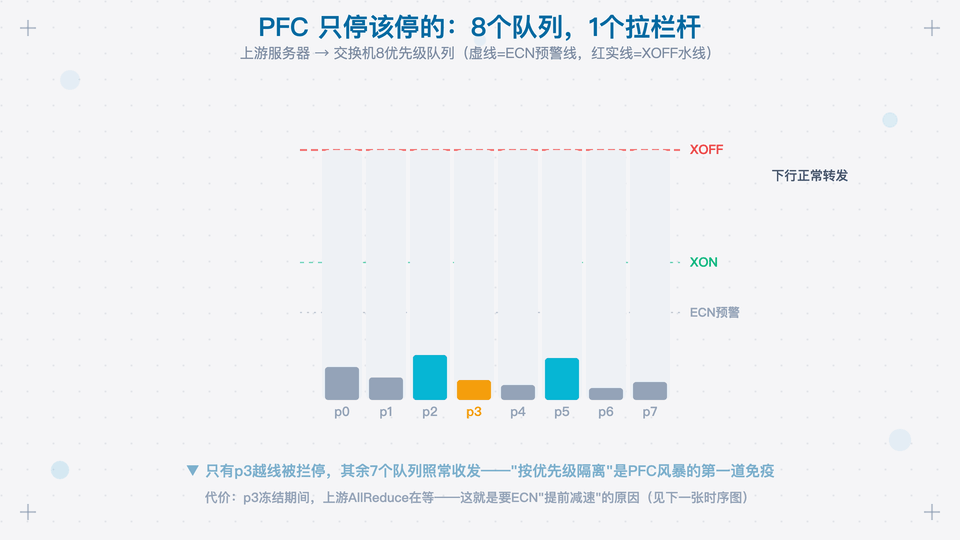

👆 动图：交换机8个优先级队列并排——只有RDMA队列(p3)越过XOFF水线，逆流发PAUSE冻结上游该优先级；其余7个队列照常收发。第01篇是单队列特写，这次看全貌："只停该停的"才是PFC的灵魂

现在回头看第1章的风暴就明白了：坏卡持续吞包 → p3队列永远满 → PAUSE永远不解除 → 反压沿路径逐跳上传染。PFC本身没错，错在没人盯着"PAUSE持续不解除"这个异常模式——它是死锁/风暴的指纹，第15篇的告警规则就盯它。

4ECN+CN——路牌与电台：不拦车，让司机自己减速

🔹 PFC是"拦停"，动静太大。理想情况是车自己减速，路永远不堵——这就是ECN+CN的分工。

📝 ECN（显式拥塞通知，RFC3168）= 路牌：交换机队列刚过"预警水线"（远低于XOFF）、还没到要拦停的地步，就在经过的IP包头里把ECN字段从10/11改成01（CE标记）——"此路开始堵了"，包继续走，不丢不停；

📝 CN（拥塞通知，CNP报文）= 电台：接收端网卡看到包上带了CE标记，就往回发一个小小的CNP报文（拥塞通知包）给发送端——"你发来的路堵了，降速"；

📝 发送端网卡收到CNP：硬件直接把这条流（这个QP）的发送速率压下来。全程CPU不参与，微秒级响应。

注意这个闭环的巧妙之处：交换机只负责"贴条"（ECN标记），判断和执行的权力全在两端网卡。网络不需要理解RDMA，端点不需要等丢包——这就是"主动拥塞通知"对比TCP"丢了才知道堵"的代际差。

5DCQCN——三件套合体：降速→探速→恢复全时序

🔹 零件齐了，谁把它们拧成一台机器？答案是 DCQCN（Data Center QCN，Mellanox+斯坦福的SIGCOMM论文）——RoCEv2网卡里那套拥塞控制的参考实现，也是它让"以太网跑RDMA"从想法变成生产可用（还记得04篇家谱里"2014 = RoCEv2 + DCQCN 同年"吗）。发送端维护三个动作：

📝 ① 降速（Fast Reduce）：收到CNP，立刻乘性降速（速率×α，α≈0.7），并进入反应期——期间再收到CNP不重复降，防"一脚踩死"；

📝 ② 探速（Additive Increase）：反应期过后没新CNP，按定时器小步提速（每周期加一个增量），像"试探性踩油门"；

📝 ③ 恢复（Fast Recovery）：持续无CNP若干周期后，判定拥塞消退，加速回到线速。

三件套+DCQCN的完整协作，用文字说不如看一张时序——这是本篇（也是目前全系列）最重的一张动图：一次拥塞从发生到恢复的全过程，队列水位、ECN标记、CNP飞行、发送速率四视图同屏联动。



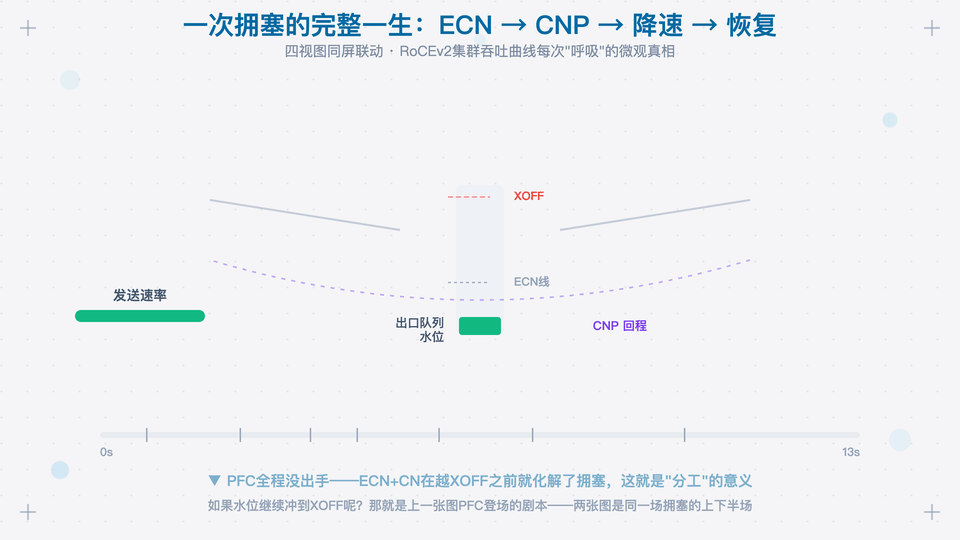

👆 动图：四视图联动13秒——①发送端速率条 ②数据包流（绿→带CE标记变琥珀）③交换机队列水位（越过ECN预警线→越过XOFF→回落）④CNP回程与降速决策。完整走完"拥塞发生→ECN打标→CNP回程→降速→水位回落→探速→恢复"闭环

看懂这张图，你就看懂了RoCEv2集群的日常：吞吐曲线上的每次"呼吸"（微降又爬升），都是这套机制在替你消化拥塞——它不是没堵过，是堵了没让成灾。而水线参数（ECN预警线、XOFF线、headroom、CNP间隔、α值）怎么调，就是第16篇的全部内容。

6三道防线接力：看懂谁在替你扛，扛了多少

🔹 把三件套放回一条真实的数据流上，它们是一道按代价排序的接力防线：ECN 在最前面，只贴条不拦车，处理掉九成以上的拥塞苗头；PFC 在中间，真拦停但只拦该停的队列；超时重传在最后兜底——它每亮一次，都意味着前两道防线失配了。健康集群里三道防线的拦截量比例大致是 92 : 7 : ≤1，这个比例本身就是体检指标。



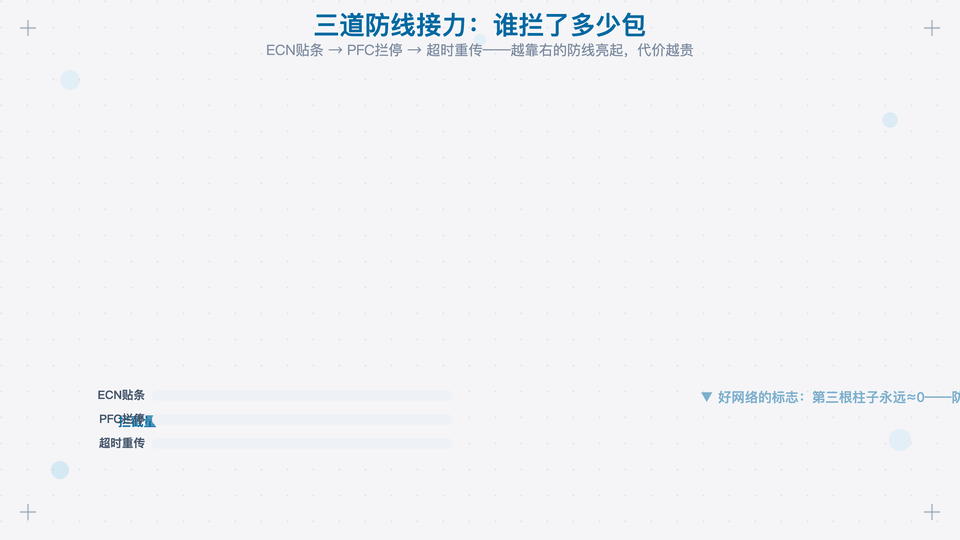

👆 动图：包洪流从左冲向训练任务，穿过三道关卡——①ECN门绿包过门贴条变琥珀 ②PFC闸栏杆落下拦停两个包、水回落又放行 ③一个漏网包撞上超时关，弹出红色"重传账单"；底部拦截量柱定格 92% / 7% / ≤1%

🔹 为什么"防线亮得越靠右越该复盘"？因为三道防线各有一个失效方向：ECN 不亮，说明水线太松（拥塞都堆到 XOFF 了还没打标，16篇的"过松"形态）；PFC 常亮，说明 ECN 的降速力度追不上入流速度，或者 headroom 算小了（16篇的"过紧"形态）；超时重传亮，最严重——要么 PFC 该开没开（配置漏了某个队列），要么死锁前兆（15篇）。值班时看这三根"柱子"的相对高度，比看任何单一指标都更接近真相。

🔹 一个评论区高频问题："我家集群 pause 帧天天涨几百个，是不是有病？"——用接力模型回答：看它和谁同框。pause 缓涨 + ECN 标记同步涨 + 吞吐只是"呼吸" = 防线正常工作，不用动；pause 突刺 + ECN 几乎不动 + 吞吐掉台阶 = ECN 水线失效，PFC 在替它扛，查水线；pause 双向对打 + 吞吐归零 = 死锁，按 15 篇流程走。同一个计数器，在不同"同框组合"里是完全不同的病。

🎁 带走物：三件套"同框判读表"（贴在告警台）

🔹 顺手给一段"三防线同屏"的最小 Grafana 查询组合（配合17/18篇采集体系）：

# 面板A：ECN打标速率（交换机侧）rate(ecn_marked_packets_total{queue="3"}[5m])# 面板B：PFC pause速率（端侧+交换机侧同屏，17篇的双向语义）rate(roce_pause_total{nic=~"eth[0-7]"}[5m])# 面板C：超时重传（端侧，最该为0的一根线）rate(packet_seq_err_total[5m]) + rate(local_ack_timeout_err_total[5m])# 三面板共用时间轴 + 一条训练吞吐曲线 = 值班判读屏

🔹 这块屏建好之后，03 篇那句"监控大屏全绿≠网络健康"就有了正面解法：不追求"全绿"，追求"三根柱子的形状符合预期"。呼吸状的 ECN 曲线是健康的心电图，一条直线的"全绿"反而可能是采集器挂了（18篇 Q3 心跳告警的意义）。

7三件套协作速查卡 + 今晚就能试（带走物）

🎁 带走物：三件套协作速查卡

🎁 今晚就能试：3条命令，看你环境的三件套状态

# ① 服务器侧：看哪些优先级开了PFC（1=开）——重点确认"只有RDMA队列开了"mlnx_qos -i eth0 | grep -A2 "Priority"# ② 服务器侧：看CNP收发计数（非零=ECN+CN闭环在工作）ethtool -S eth0 | grep -E "cnp|ecn"# ③ 华为交换机侧：看PFC与ECN水线配置display current-configuration interface 1/0/1 | include pfcdisplay current-configuration | include wred

💡 判读要点：①里出现"8个优先级全是1"→你离风暴只差一台坏卡，立刻改成只开RDMA优先级；②里 cnp 计数为零而 ECN 标记在涨→CN闭环断了（多半是DSCP/trust模式没配对），三件套只剩两件在裸奔。

❓ FAQ三连：评论区最高频的三个"可是"

Q1：「可是我们厂商方案里 PFC 是全局开的，说这样最保险？」

A：全局开 PFC 恰恰是把"保险丝"换成了"铁丝"。8 个优先级全开意味着存储流、管理流、监控流全都获得反压资格——一条坏管理流量就能把 RDMA 队列的邻居也冻住，风暴传染面扩大 8 倍（第1章的放大器场景）。正确姿势只有一个：trust dscp + 只给 RDMA 优先级（通常 p3）开 no-drop。如果厂商坚持全局开，把本篇第1章风暴时序图发给他，让他解释"哪个队列被 PAUSE 后训练不受影响"。

Q2：「可是 ECN 和 PFC 二选一不行吗？只留一个更简单。」

A：可以"更简单"，但会"更脆弱"。只留 PFC：反应是逐跳拦停，拥塞瞬间整条路径被多米诺冻住，且天然带死锁风险（15篇）；只留 ECN：端点降速需要 RTT 级反馈时间，突发流量在这段"空窗"里会把队列打爆——没有 PFC 兜底就是真丢包，go-back-N 重传账单（第2章）立刻寄到。三件套的设计哲学就是快慢结合、软硬分工：ECN 管趋势（软降速），PFC 管瞬时（硬拦停），缺一不可，只是各自的"生效范围"必须锁死在 RDMA 队列。

Q3：「可是交换机是老的/网卡的 CNP 版本对不上，凑不齐三件套怎么办？」

A：降级方案按优先级排：① 缺 CN（CNP 不通）→ ECN 打标变成"已读不回"，等效只有 PFC+裸 ECN 统计，此时把 PFC 水线适当下调、headroom 加大一档，用空间换端点不降速的时间——代价是吞吐锯齿更深，集群规模要控制在几百卡内；② 缺 PFC（老交换机不支持 per-priority）→ 只能全局严格限流跑，把 RDMA 流量占比压到 70% 以下，监控 discard 当"丢包金丝雀"，适合小规模实验网；③ 三件套全缺→ 这不是无损网络，是"赌网络"，别拿它跑生产训练。库房设备利用方案见 04 篇 FAQ。
