  入门时我们用 App Designer 拖出过能用的界面，但组件位置都是写死的——窗口一缩放就乱套。进阶第一步，彻底解决布局：学容器组件、理解弹性规则、掌握多页导航和外观定制，最终搭出能随窗口自适应缩放的复杂界面。

前言：为什么布局是进阶的第一课？

入门六搭的 App，每个组件都用固定坐标摆在画布上，有个致命缺点：

窗口默认大小 → 一切正常
窗口被拖大   → 组件挤在左上角，右侧大片空白
窗口被拖小   → 表格溢出窗口，按钮被遮住

真正专业的 App，界面必须能自适应——不管窗口怎么缩放，组件都能合理地重新排列、填充空间。

App Designer 解决这个问题靠的是布局系统：容器组件 + 布局管理器。这一篇，我们把布局系统的每个部分拆开。

第一部分：容器组件（布局的地基）

1.1 什么是容器组件？

容器是"能装其他组件的组件"。它是布局的基础——你不应该把组件直接扔在图窗上，而应该把它们装进容器里，再让容器去安排位置。

1.2 五大容器组件

💡 核心认知：真正实现"窗口缩放自适应"的是 Grid Layout。Panel 和 Tab 主要是"分组 + 导航"的工具。

1.3 组件放进容器的正确姿势

关键点：组件的父对象（Parent）要指向容器，而不是 UIFigure。

在代码里创建组件时，最容易犯的错就是父对象写错：

% ❌ 错误：表格父对象是 UIFigure，不会跟着容器走
app.UITable = uitable(app.UIFigure, 'Data', data);

% ✅ 正确：表格父对象是面板，跟着面板走
app.UITable = uitable(app.Panel, 'Data', data);

在设计视图里怎么放（跟着做一遍）：

1. 1. 左侧 组件库 最下方是 容器 分类（需要往下滚一点才看得到）
2. 2. 把 面板（Panel） 拖到画布中央——松手前面板内部会高亮，提示"可以放进来"
3. 3. 再从组件库拖一个 按钮 到面板的内部，而不是面板外面
4. 4. 看右侧 组件浏览器：放对了的话，按钮会缩进显示在面板下面

⚠️ 最常见的失误：按钮看着像是"在面板上"，其实拖到了面板外面，父对象还是 UIFigure。
判断依据只有一条——看组件浏览器里的缩进层级，别信眼睛。

第二部分：Grid Layout（网格布局）——自动适配的核心

这是全篇最重点的部分，拆成几个小节。

2.1 Grid Layout 是什么？

Grid Layout 把一块区域划分成网格（行 + 列），然后把组件一个个放进去。每个组件占据一个格子，自动对齐，不需要手调坐标。

Grid Layout（3行 × 3列）
┌─────┬─────┬─────┐
│ A   │ B   │ C   │   ← 第1行
├─────┼─────┼─────┤
│ D   │ E   │ F   │   ← 第2行
├─────┼─────┼─────┤
│ G   │ H   │ I   │   ← 第3行
└─────┴─────┴─────┘

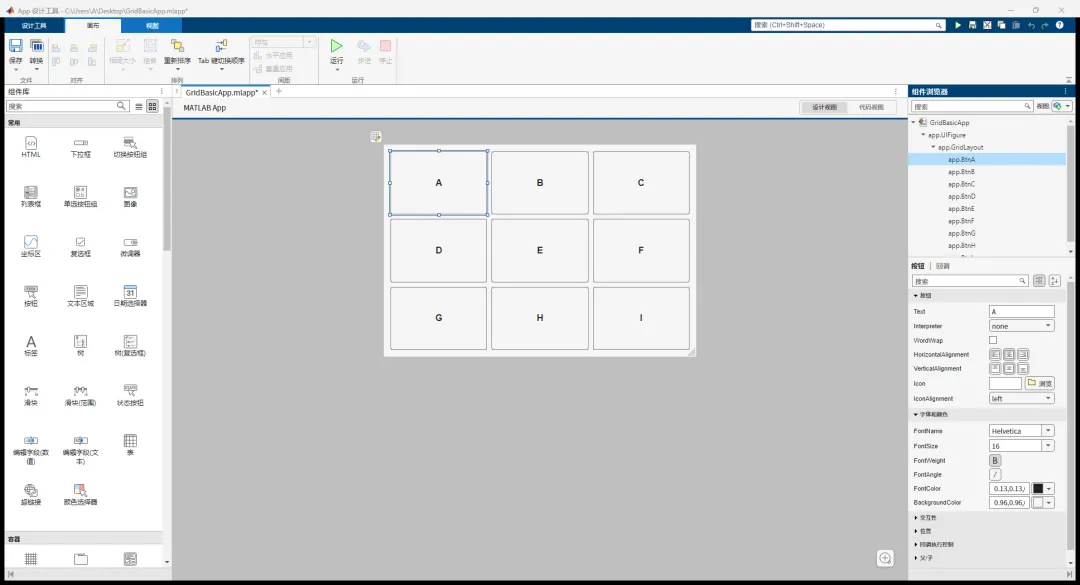

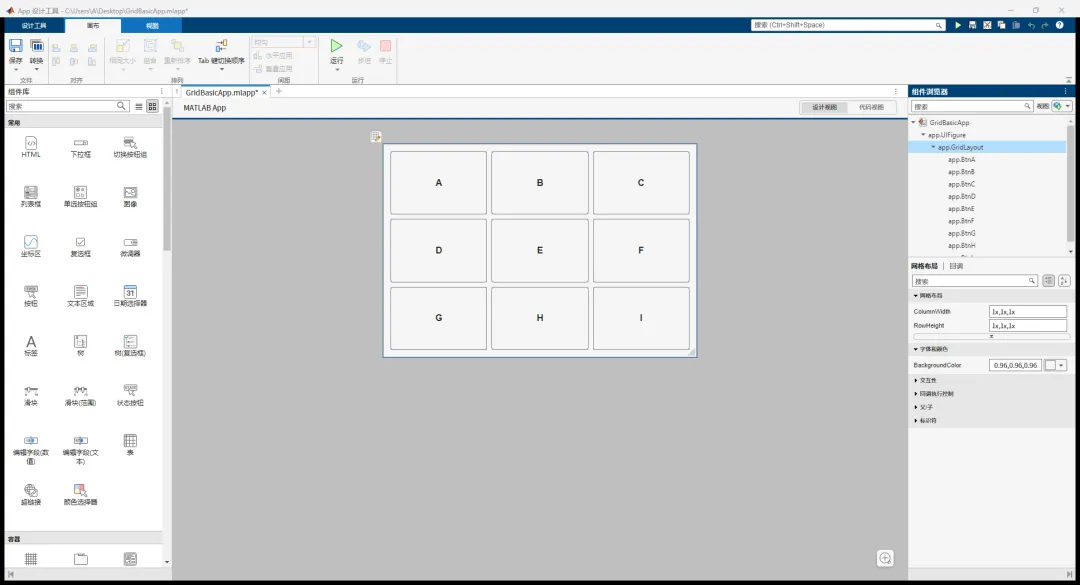

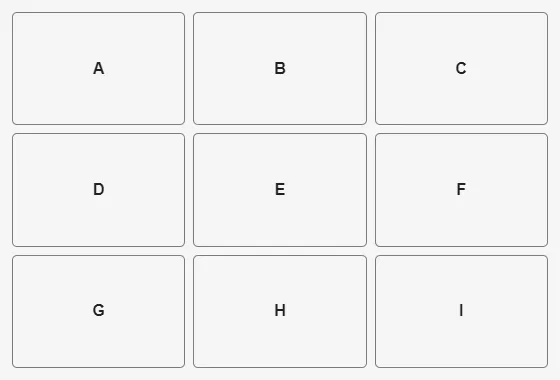

拖九个按钮进一个 3×3 的 Grid，什么都不用调，出来就是这样：

九个格子的大小完全相同，拖动窗口边框时它们会一起等比缩放——这就是"不用手调坐标"的意思。

2.2 行高与列宽的弹性规则（'1x' 详解）

这是 Grid 的灵魂。在检查器里，每行可以设高度，每列可以设宽度，值有三种类型：

'1x' 的工作原理（举例说明）：

假设 Grid 是 2 列，两列宽度分别是 {'1x', 200}：

窗口宽度 600px → 第1列 = 600 - 200 = 400px（弹性列吃掉剩余空间）
窗口宽度 800px → 第1列 = 800 - 200 = 600px（弹性列变大）
第2列永远是固定 200px

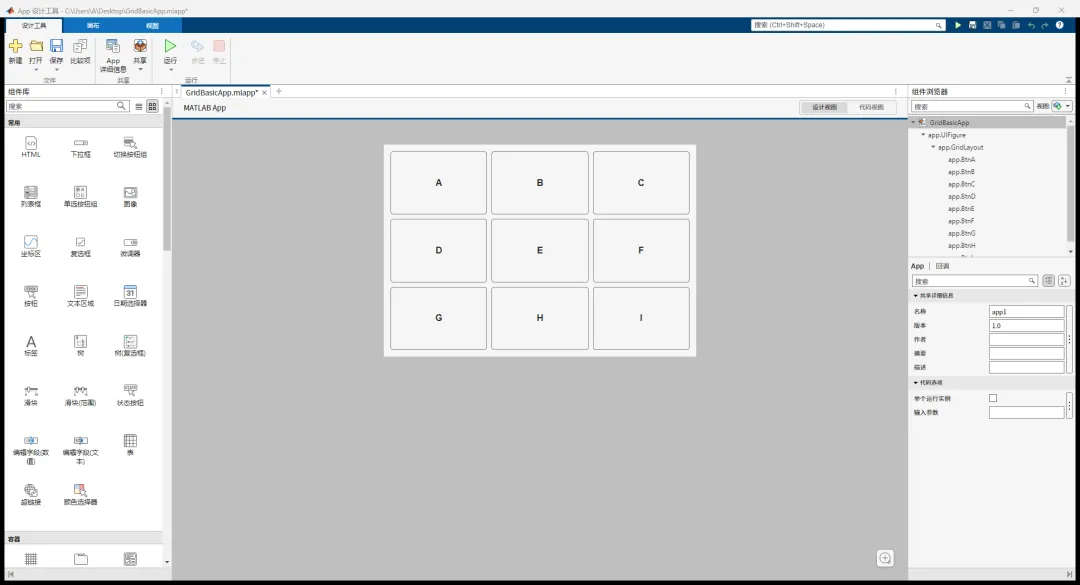

在检查器里怎么设：选中画布上的 Grid Layout，右侧检查器就有这两行——

把它们改成 {60, '1x'} 之类的组合，画布上会立刻看到变化，比改代码直观得多。

再看 {'1x', '2x'}（两列都是弹性，权重 1:2）：

窗口宽度 600px → 第1列 = 200px，第2列 = 400px（按 1:2 分配）
窗口宽度 900px → 第1列 = 300px，第2列 = 600px（比例不变）

💡 一句话记忆：固定值管住"不该变的"，'1x' 管住"该跟着窗口变的"。

⚠️ 版本坑：如果你在别的教程里看到 'auto'，那是 R2022a 以前的写法。
R2025b 里写 'auto' 会直接报错：
'RowHeight' 必须为包含关键字 'fit'、数字或后跟 'x' 字符的数字的元胞向量。
记住三个合法值就够了：数字（如 60）、'fit'（贴合内容）、'Nx'（弹性权重）。

2.3 实战：设计一个自适应的典型布局

设计一个常见的"顶部工具栏 + 左侧列表 + 右侧内容"布局：

设计步骤：

1. 1. 拖入一个 Grid Layout，设成 2行 × 1列
• • 第1行高度：60（固定，放工具栏）
• • 第2行高度：'1x'（弹性，放主体）
2. 2. 在第2行再拖入一个 Grid Layout（1行 × 2列）
• • 第1列宽：200（固定，放列表）
• • 第2列宽：'1x'（弹性，放表格）

最终结构：

┌────────────────────────────────────────┐
│ 第1行（高度60，固定）— 工具栏           │
│ [按钮]  [按钮]  [标签...]              │
├────────────────────────────────────────┤
│ 第2行（'1x'弹性）                      │
│ ┌──────────┬─────────────────────────┐ │
│ │ 第1列200px │ 第2列'1x'弹性          │ │
│ │ 列表       │ 表格                    │ │
│ └──────────┴─────────────────────────┘ │
└────────────────────────────────────────┘

在 App Designer 里怎么搭（这是本篇最值得动手做一遍的练习）：

1. 1. 新建空白 App，拖一个 Grid Layout 进画布，检查器里设 2 行 × 1 列
2. 2. RowHeight 填 {60, '1x'}——第 1 行固定 60 放工具栏，第 2 行弹性放主体
3. 3. 点中第 2 行，再拖一个 Grid Layout 进去（这就是嵌套），设 1 行 × 2 列
4. 4. ColumnWidth 填 {200, '1x'}——左列固定 200 放列表，右列弹性放表格
5. 5. 往第 1 行的格子里拖按钮和标签，往内层 Grid 的两个格子里分别拖列表框和表格

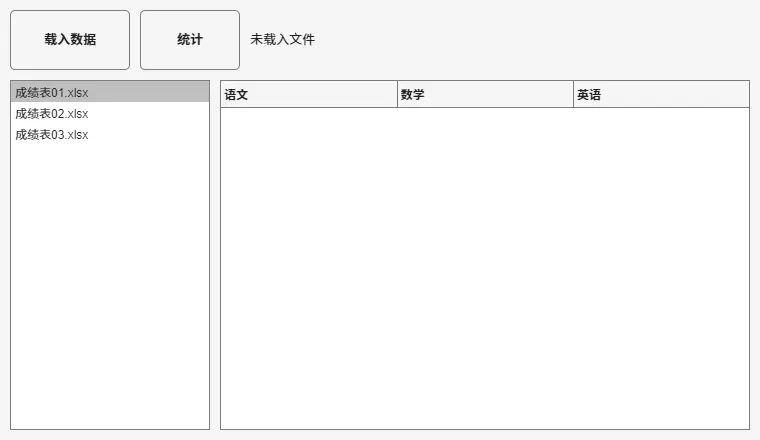

搭完运行，是这个样子：

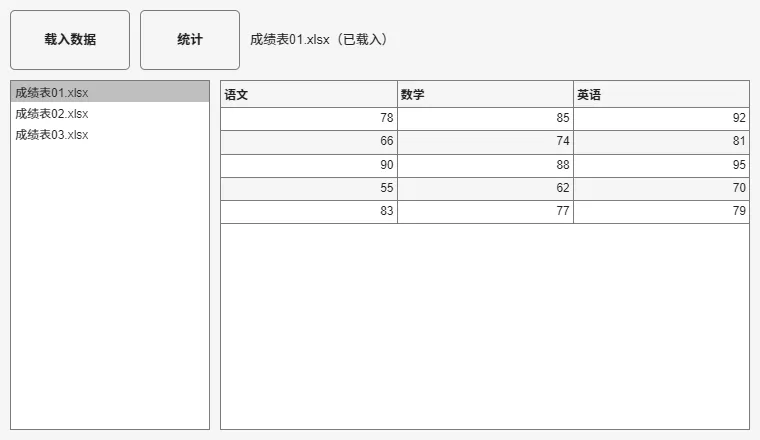

点"载入数据"把表格填满：

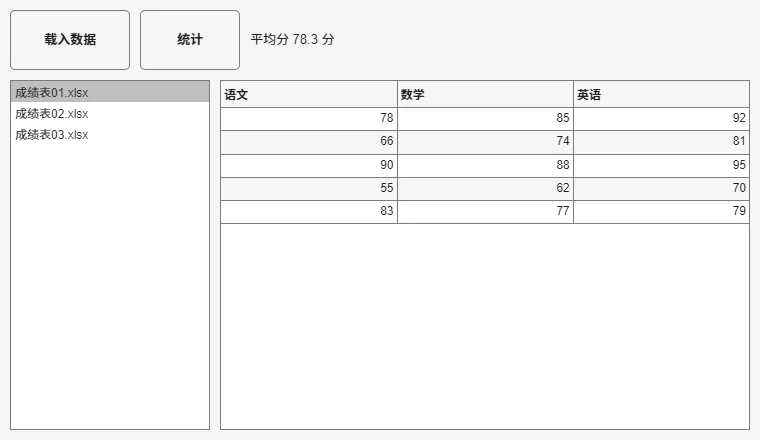

再点"统计"，标签算出平均分：

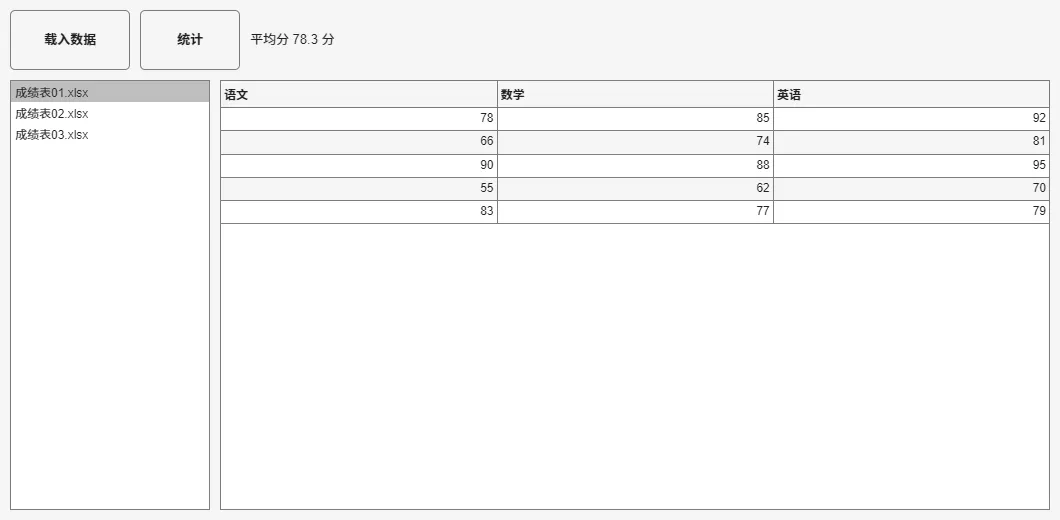

把窗口从 760 拉宽到 1060，注意看什么变了、什么没变：

2.4 嵌套 Grid（多层布局）

复杂界面需要嵌套多个 Grid——一个 Grid 的某个格子里，再放一个 Grid。

% ===== 代码中嵌套 Grid =====
% 外层 Grid：2行1列
g1 = uigridlayout(app.UIFigure, [21]);      % 父对象是图窗
g1.RowHeight = {60, '1x'};                   % 第1行固定60，第2行弹性

% 内层 Grid：放在外层 Grid 的第2行格子里，1行2列
g2 = uigridlayout(g1, [12]);                % 父对象是外层 Grid
g2.ColumnWidth = {200, '1x'};                % 第1列固定200，第2列弹性

% 表格放进内层 Grid 的第2列
app.UITable = uitable(g2, 'Data', data);     % 父对象是内层 Grid

💡 嵌套是复杂仪表盘的必经之路。原则是：从外到内、逐层划分，先定整体框架，再细化局部。

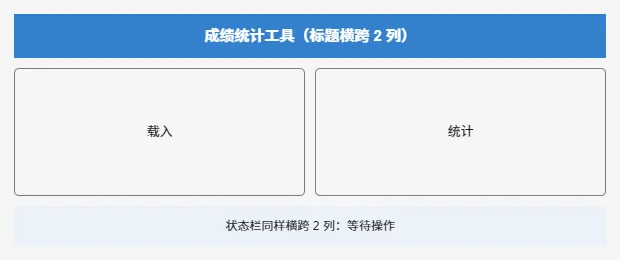

2.5 Grid 的合并单元格

有时某个组件想横跨多列。Grid 支持合并单元格（类似 Excel 的合并）：

% ===== 让表格横跨 Grid 的第1~2列 =====
app.UITable.Layout.Row    = 2;        % 放在第2行
app.UITable.Layout.Column = [12];    % 从第1列开始，一直跨到第2列

就这两个属性，没有第三个：

第三部分：Tab Group（选项卡组）——多页面导航

3.1 什么时候用选项卡？

当一个 App 功能太多、一屏放不下，或者想把"不同功能的界面"分开时，用选项卡组最合适——就像浏览器多标签页。

3.2 设计视图操作

跟着做一遍：

1. 1. 组件库 → 容器 分类 → 拖 选项卡组（Tab Group） 到画布
2. 2. 默认自带两个页。在 组件浏览器 里点选某一页，右侧 检查器 改 Title（如"数据""设置"）
3. 3. 加第三个页：选中 Tab Group，在检查器里点 添加选项卡
4. 4. 放组件前先点中目标页，再把组件拖进该页内部——不先选中就拖，组件会跑到别的页去
5. 5. 点画布上方的页标签可以来回切，确认每页内容彼此独立

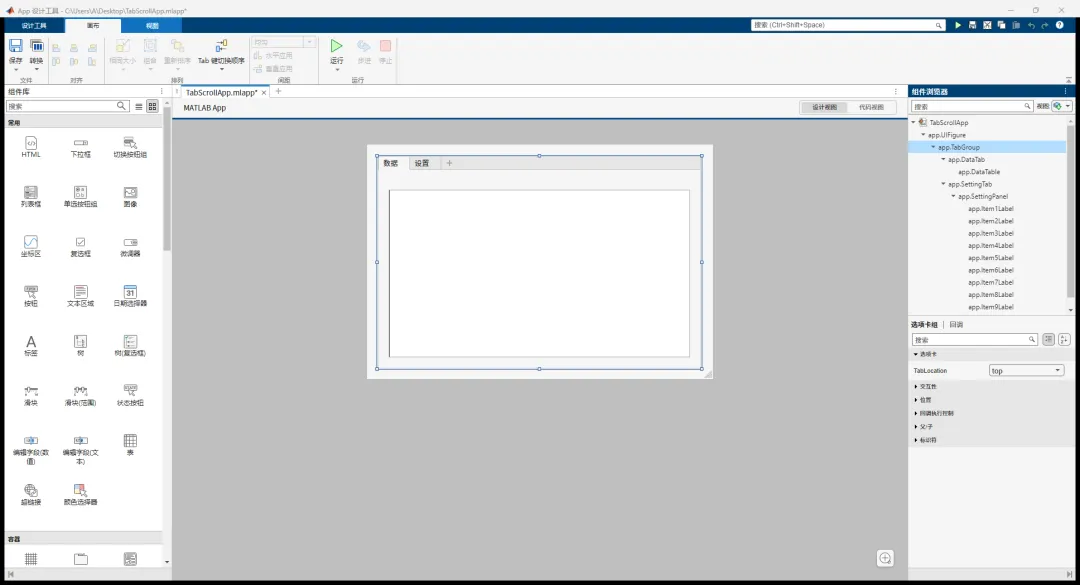

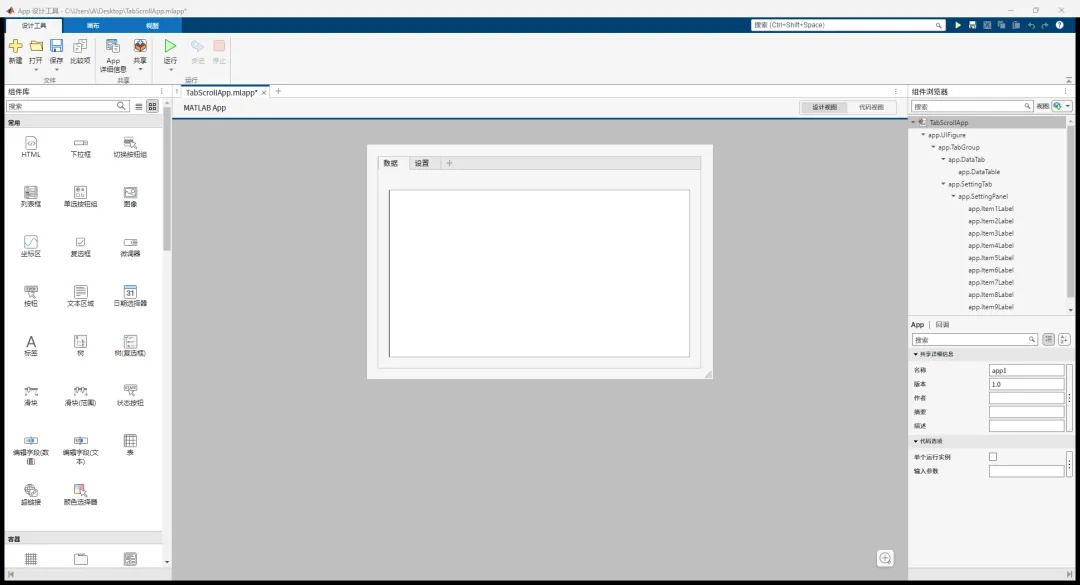

搭完之后，右侧组件浏览器的层级是这样（缩进 = 父子关系）：

选中选项卡组本身，检查器长这样：

3.3 代码方式动态管理选项卡

% ===== 创建选项卡组 =====
tabGroup = uitabgroup(app.UIFigure, 'Position', [2020600400]);

% ===== 创建两个选项卡页 =====
tab1 = uitab(tabGroup, 'Title', '数据');   % 第1页，标题"数据"
tab2 = uitab(tabGroup, 'Title', '图表');   % 第2页，标题"图表"

% ===== 在"数据"页放表格（父对象是 tab1！）=====
app.UITable = uitable(tab1, 'Data', data);

% ===== 在"图表"页放坐标区（父对象是 tab2）=====
app.UIAxes = uiaxes(tab2);
plot(app.UIAxes, 1:10, rand(1,10));        % 画一条随机曲线

3.4 监听选项卡切换事件

想"切换到某页时刷新内容"，监听选项卡组的切换：

% ===== 设置选项卡组的回调 =====
tabGroup.SelectionChangedFcn = @(src, evt) app.onTabChanged(evt);

% ===== 切换回调方法 =====
functiononTabChanged(app, evt)
% evt.NewValue：新选中的选项卡页
% evt.OldValue：之前选中的选项卡页
if evt.NewValue == app.tab2
% 切换到"图表"页时，重新画图
        app.refreshPlot();
end
end

💡 选项卡切换回调非常适合"懒加载"——切到哪页才加载哪页的数据，避免启动时一次加载所有页面拖慢速度。

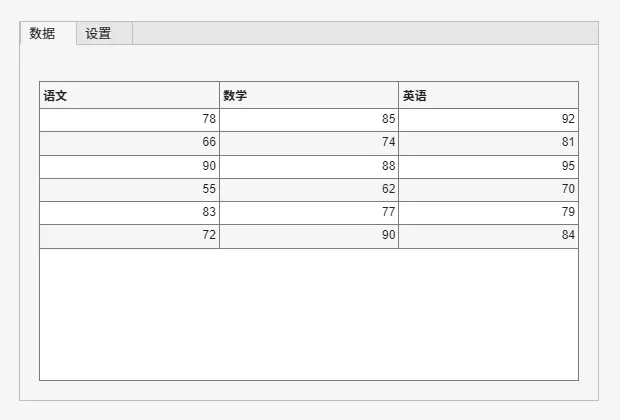

运行起来，切到"数据"页是表格：

第四部分：Scrollable Panel（可滚动面板）——内容多放不下时

4.1 用途

当内容太多、界面放不下时，用可滚动面板，让用户在面板内滚动查看。

4.2 设计视图

 可滚动面板就是普通面板打开了一个开关：

1. 1. 组件库 → 容器 → 拖一个 面板（Panel） 到画布
2. 2. 选中面板，右侧检查器里把 Scrollable 改成 on
3. 3. 在面板内部再放一个 Grid Layout，行数按内容多少定
4. 4. 往里放满组件，内容高度一旦超过面板，右边自动冒出滚动条

代码里是同一个意思——先建面板，再把开关打开：

% ===== 创建可滚动面板：uipanel + Scrollable =====
sp = uipanel(app.UIFigure, 'Position', [2020300400]);
sp.Scrollable = 'on';          % ★ 关键就是这一行

% ===== 面板内容用 Grid 布局（放很多组件）=====
g = uigridlayout(sp, [101]);   % 10行1列，内容会撑出滚动条
fori = 1:10
    uilabel(g, 'Text', ['第 ', num2str(i), ' 行']);   % 逐行放标签
end

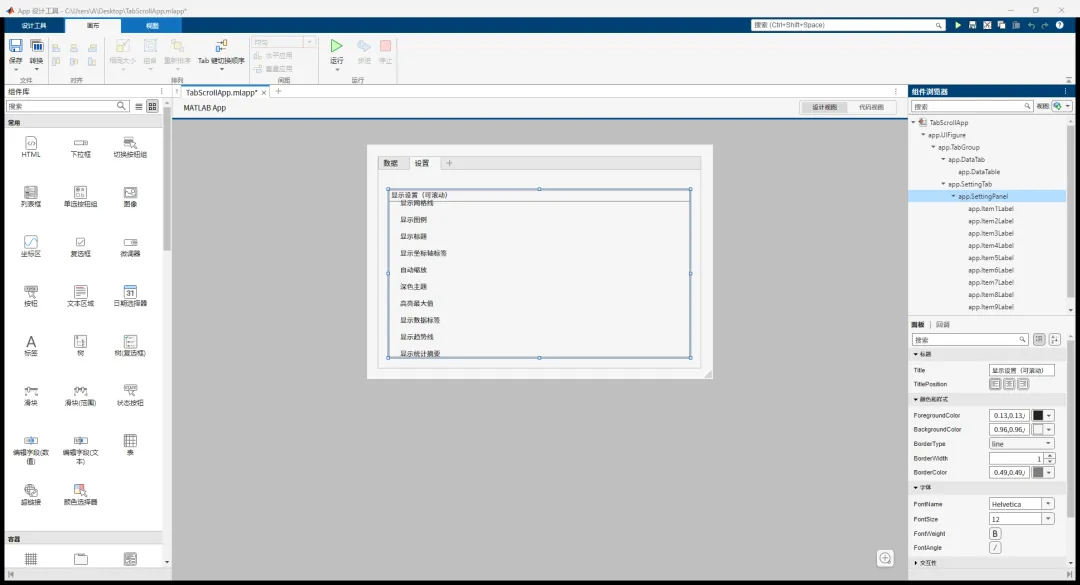

放好之后，面板在检查器里的样子（注意 Title 我写成了"显示设置（可滚动）"）：

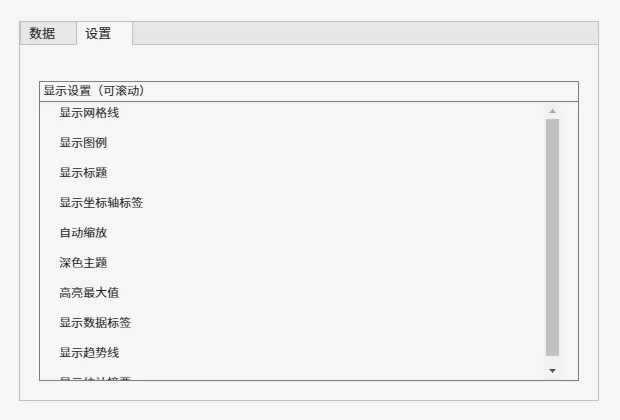

内容超高时自动出现滚动条：

💡 Scrollable Panel 适合：设置项很多、日志显示、动态添加大量内容（如监控列表）。

第五部分：外观定制——让界面更专业

布局到位后，外观是"专业感"的最后一块拼图。

5.1 全局字体与主题

App Designer 提供了内置主题，让 App 有统一的外观：

跟着做一遍：

1. 1. 在 组件浏览器 里点最顶层的 app.UIFigure
2. 2. 右侧 检查器 里找到 Theme，下拉选 Light / Dark
3. 3. 画布上的整窗配色立刻跟着变

代码里要在创建图窗时指定。注意 R2025b 的 Theme 是一个对象而不是字符串，事后赋字符串会报错：

% ✅ 创建时指定主题
app.UIFigure = uifigure('Theme', 'dark');

% ❌ 这样写会报错：无法从 GraphicsTheme 转换为 char
% app.UIFigure.Theme = 'dark';

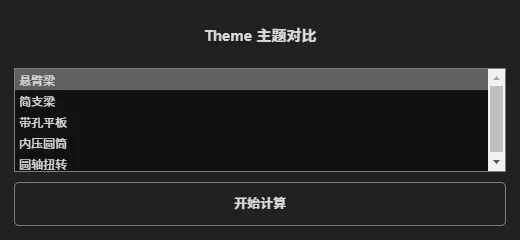

两种主题的实际效果对比：

5.2 常用外观属性速查

这些属性不用背，选中组件后检查器里全都在（这是按钮的属性面板）：

5.3 状态控制：禁用/隐藏

% ===== 按钮禁用（变灰，不可点）=====
app.RunButton.Enable = 'off';

% ===== 按钮隐藏（完全不显示）=====
app.RunButton.Visible = 'off';

💡 Enable 和 Visible 是实现"界面状态机"的基础——数据没载入时禁用按钮，载入后启用。

第六部分：综合实战——自适应数据仪表盘

把本篇所有布局知识整合成一个能自适应缩放的完整仪表盘。

界面结构设计（用 Grid 分层）

┌───────────────────────────────────────────────┐
│ 第1行（Grid，3列）→ 顶部工具栏                  │
│ [载入数据] [统计] [标签:当前文件]              │
├───────────────────────────────────────────────┤
│ 第2行（Grid，2列）→ 主体                       │
│ ┌────────────┬──────────────────────────────┐ │
│ │ 左(200px)  │ 右('1x')                     │ │
│ │ 列表       │ 嵌套Grid（2行1列）           │ │
│ │            │  表格  /  坐标区             │ │
│ └────────────┴──────────────────────────────┘ │
└───────────────────────────────────────────────┘

完整代码（含布局 + 回调 + 自定义方法）

% =====================================================
% 成绩数据仪表盘（自适应布局版）
% 亮点：整个界面用 Grid 分层，窗口缩放时自动适配
% 使用：保存为 DashboardApp.m，命令行输入 DashboardApp 运行
% =====================================================
classdef DashboardApp < matlab.apps.AppBase

% ===== 组件属性区 =====
properties (Access = public)
        UIFigure      matlab.ui.Figure            % 图窗
        LoadButton    matlab.ui.control.Button    % 载入数据按钮
        StatButton    matlab.ui.control.Button    % 统计按钮
        FileLabel     matlab.ui.control.Label     % 文件名标签
        FileListBox   matlab.ui.control.ListBox   % 文件列表
        UITable       matlab.ui.control.Table     % 表格
        UIAxes        matlab.ui.control.UIAxes    % 坐标区
end

% ===== 业务数据属性区 =====
properties (Access = private)
        fileData = {}    % 当前数据（cell 数组）
        fileCols = {}    % 列名
end

% ===== 组件创建与布局 =====
methods (Access = private)

functioncreateComponents(app)
% 创建图窗
            app.UIFigure = uifigure;
            app.UIFigure.Position = [100100800550];

% 外层 Grid：2行1列（工具栏固定60，主体弹性）
            gOuter = uigridlayout(app.UIFigure, [21]);
            gOuter.RowHeight = {60, '1x'};       % 第1行固定60，第2行弹性
            gOuter.Padding = [10101010];       % 四周内边距10像素

% 顶部工具栏 Grid：1行3列
            gToolbar = uigridlayout(gOuter, [13]);
            gToolbar.ColumnWidth = {120, 100, '1x'};
            gToolbar.Padding = [0000];

% 载入数据按钮（父对象是工具栏 Grid）
            app.LoadButton = uibutton(gToolbar, 'push', ...
'Text', '载入数据', ...
'ButtonPushedFcn', @(src,evt) app.loadData());

% 统计按钮
            app.StatButton = uibutton(gToolbar, 'push', ...
'Text', '统计', ...
'ButtonPushedFcn', @(src,evt) app.computeStat());

% 文件名标签（左对齐）
            app.FileLabel = uilabel(gToolbar, ...
'Text', '未载入文件', ...
'HorizontalAlignment', 'left');

% 主体 Grid：1行2列（列表固定200，内容弹性）
            gMain = uigridlayout(gOuter, [12]);
            gMain.ColumnWidth = {200, '1x'};

% 左列：文件列表
            app.FileListBox = uilistbox(gMain, ...
'Items', {'示例数据.xlsx'}, ...
'ValueChangedFcn', @(src,evt) app.onFileSelected());

% 右列：嵌套 Grid，2行1列（表格弹性，坐标区固定200）
            gRight = uigridlayout(gMain, [21]);
            gRight.RowHeight = {'1x', 200};

% 表格和坐标区
            app.UITable = uitable(gRight, 'Data', cell(0,0));
            app.UIAxes = uiaxes(gRight);
end

% ===== 启动初始化 =====
functionstartupFcn(app)
% 表格初始为空
            app.UITable.Data = cell(0, 0);
% 坐标区初始化
            grid(app.UIAxes, 'on');              % 打开网格
            xlabel(app.UIAxes, '姓名');
            ylabel(app.UIAxes, '平均分');
end

% ===== 载入数据 =====
functionloadData(app)
% 生成示例数据（简化演示）
            app.fileCols = {'姓名', '语文', '数学', '英语'};
            app.fileData = {'张三', 88, 92, 78;
'李四', 75, 88, 90;
'王五', 95, 70, 85;
'赵六', 82, 91, 76};
% 填入表格
            app.UITable.ColumnName = app.fileCols;
            app.UITable.Data = app.fileData;
% 更新标签
            app.FileLabel.Text = '示例数据.xlsx（已载入）';
end

% ===== 列表选中 =====
functiononFileSelected(app)
% 简化：选中就重新载入
            app.loadData();
end

% ===== 统计：调用自定义方法 =====
functioncomputeStat(app)
% 如果还没载入数据，提示
ifisempty(app.fileData)
                app.FileLabel.Text = '请先载入数据';
return;
end
% 调用自定义方法算平均分
            avgs = app.computeAverage(app.fileData);
% 清空坐标区并画柱状图
            cla(app.UIAxes);
            names = cell(size(avgs,1), 1);       % 预分配姓名cell
for r = 1:size(avgs,1)
                names{r} = app.fileData{r,1};    % 取第1列姓名
end
            bar(app.UIAxes, 1:length(avgs), avgs);   % 画柱状图
            set(app.UIAxes, 'XTick', 1:length(avgs), ...
'XTickLabel', names);            % 设置横轴标签
            app.FileLabel.Text = ['平均分已计算（共', ...
                num2str(length(avgs)), '人）'];
end

% ===== 自定义方法：算平均分 =====
functionavgs = computeAverage(app, data)
% 输入：data 是 cell 数组（第1列姓名，其余分数）
% 输出：avgs 是每人平均分向量
            n = size(data, 1);                   % 人数（行数）
            avgs = zeros(n, 1);                  % 预分配
for r = 1:n
                total = 0;                       % 累加总分
for c = 2:size(data, 2)          % 从第2列起
                    val = data{r, c};
if isnumeric(val)            % 数字直接加
                        total = total + val;
else% 文本转数字再加
                        total = total + str2double(val);
end
end
                avgs(r) = total / (size(data, 2) - 1);  % 平均分
end
end

% ===== 关闭清理 =====
functiondelete(app)
            delete(app.UIFigure);                % 删除图窗
end
end
end

运行与验证

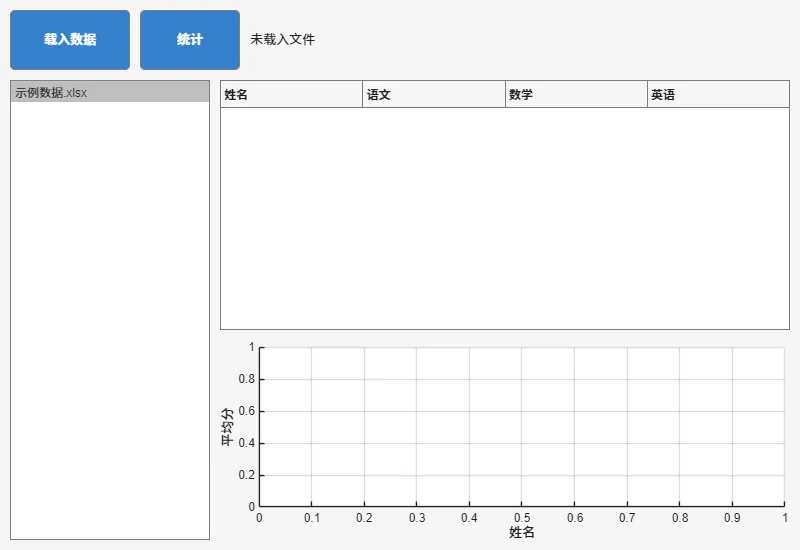

初始打开时，表格是空的：

点"载入数据"，表格和列表一起填上：

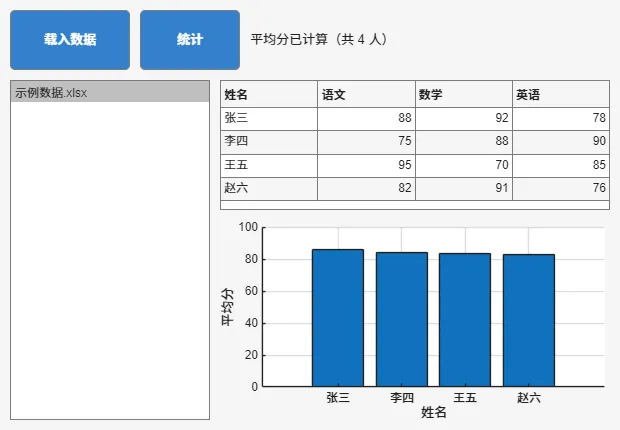

点"统计"，坐标区画出四个人的平均分柱状图：

把窗口缩到很小——各区域按比例压缩，但谁都没被挤没：

再拉大——表格和坐标区同步变大，工具栏高度和列表宽度纹丝不动：

这就是 Grid 弹性布局的功劳：固定值管住不该变的，'1x' 吃掉所有多出来的空间。

第七部分：本篇知识点串联

🏠 小任务

把本篇的仪表盘改造成带选项卡的版本：把"表格"放到"数据"页，"柱状图"放到"图表"页，并在切换到"图表"页时自动重画柱状图。（提示：用 SelectionChangedFcn，参考本篇 3.4 节。）
