光子 AI 芯片大爆发:不取代 GPU,一场从通信、计算到原位学习的架构革命
导读：过去我们讨论光子 AI，总在追问 “光能不能比 GPU 算得更快更省电”。而 2025‑2026 年的一系列重磅科研与产业成果告诉我们，故事早已改写。光子芯片不再只是做矩阵乘法的实验玩具，它可以跑大模型、片上训练、原位学习，甚至拥有记忆。但产业落地的第一站，并不是 “光子 GPU”，而是光互连。一场电子与光子融合的 AI 架构变革，正在真实发生。

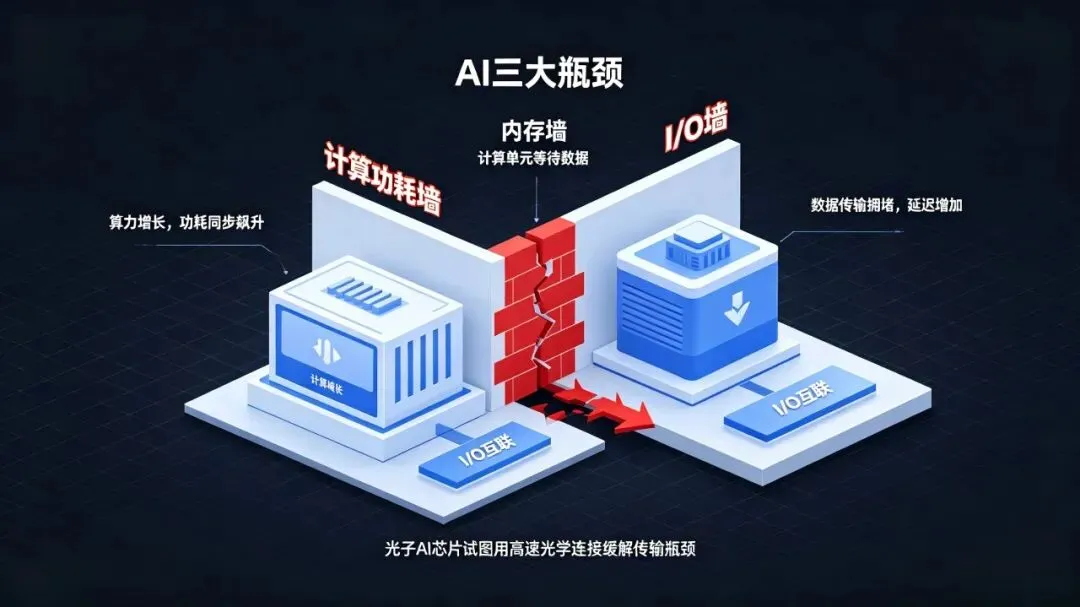

近几年 AI 大模型疯狂迭代，GPU 算力一路狂飙，但整套系统却撞上了三道绕不开的高墙：计算功耗墙、内存墙、I/O 墙。很多时候功耗不是耗在模型运算本身，而是无休止的数据搬运：参数、KV Cache、梯度在 GPU、HBM、集群节点之间来回流转，电互连的带宽、功耗、距离短板被无限放大。

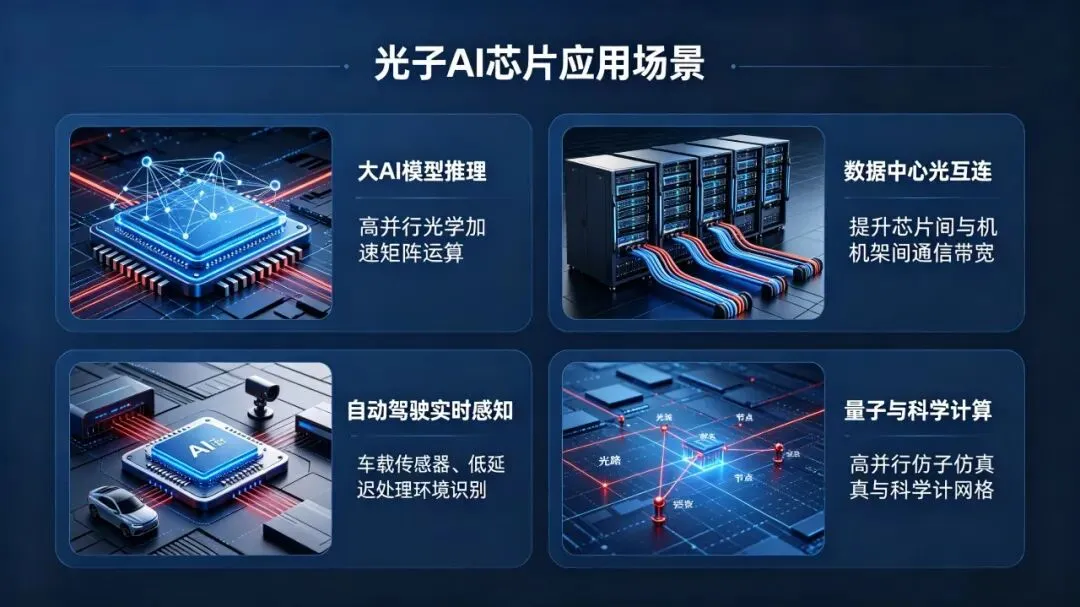

光子技术，被视作破解困局的关键钥匙。但绝大多数人对光子 AI 芯片的认知，还停留在 “用光彻底干掉 GPU” 的想象里。事实上，无论是《Nature》系列的前沿论文，还是英伟达、Marvell、一众初创企业的产业动作，都指向一个完全不同的现实：全光通用 GPU 短期不会到来，真正的未来，是电子‑光子异构融合的全新 AI 计算体系。

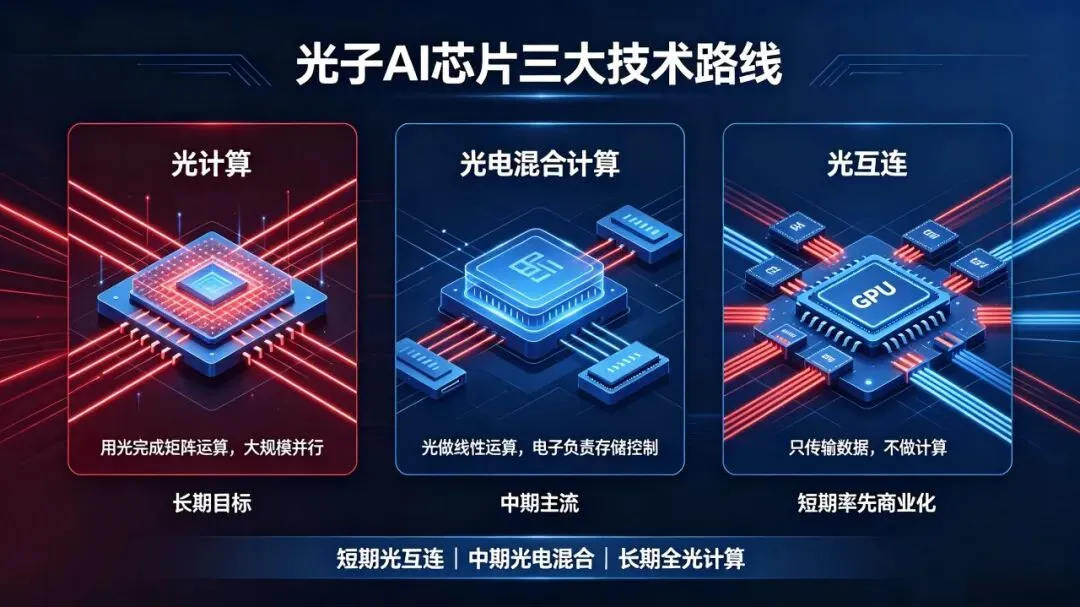

一、分清三条技术路线：短期看互联，中期看混合计算，长期看全光体系
市面上五花八门的 “光子 AI”，其实分属三条完全不同的赛道，发展成熟度天差地别。
✅ 路线 1：纯光计算 —— 用光直接完成运算

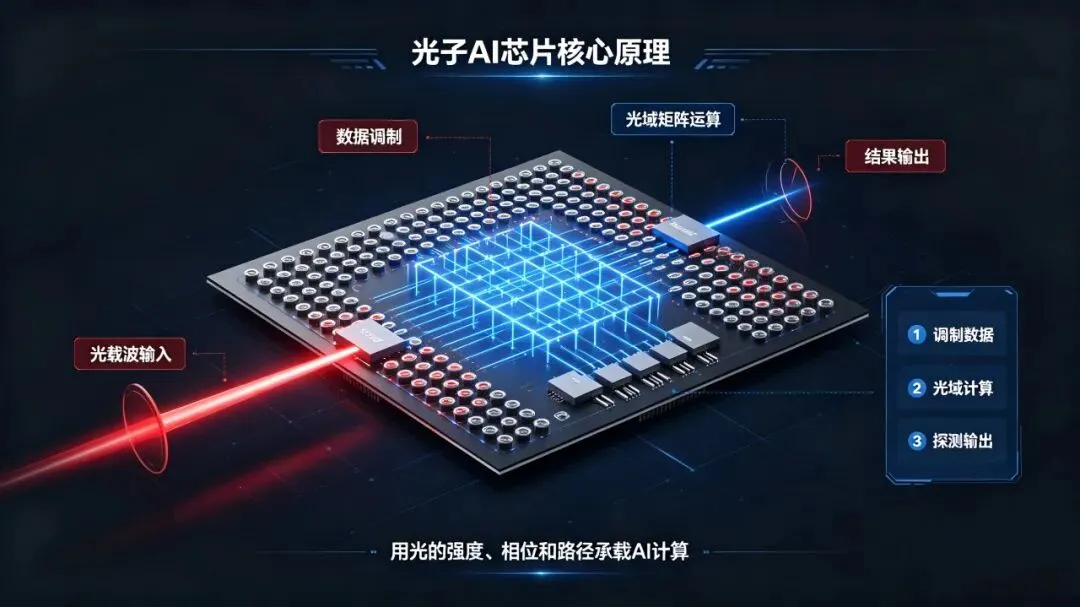

神经网络的核心是矩阵向量乘法。光子依靠干涉、衍射、相位、振幅、波长等物理特性，光在传播的过程中就直接完成矩阵变换。MZI（马赫‑曾德尔干涉仪）、微环谐振器、衍射结构，就是这套系统里的 “光学乘法器”。
优势是天然大规模并行；短板同样突出：光很难存储，难以实现高精度数字逻辑，非线性运算实现难度很高。
✅ 路线 2：光电混合计算 —— 现阶段最现实的落地方向
光负责大规模线性矩阵运算，电子承担存储、控制、非线性运算、数字接口和高精度计算，不完全抛弃成熟的 CMOS 工艺。
Lightmatter、Lightelligence、Lumai、Q.ANT 等主流光计算创业公司，产品本质都属于光电异构混合架构。
✅ 路线 3：光互联 / Optical I/O—— 最先大规模商业化的赛道
它并不运行神经网络，只解决数据搬运问题：GPU 与 GPU、GPU 与 HBM 内存、Chiplet 与 Chiplet、服务器与服务器之间高速数据传输。
二、AI 为什么刚好把光子技术推到产业临界点？
大模型时代，算力瓶颈早已不只是 “算得慢”，搬数据的开销，正在超过计算本身。光子的特性恰好对症下药：
超高并行能力：单根波导 / 光纤依靠波分复用 WDM 可以同时传输多路波长，空间、偏振、相位都可以拓展并行维度； 高速长距离优势：电互连速率越高、距离越远，损耗和功耗会急剧恶化；光纤则适配机架间、集群间超高速交换； 和线性代数天生匹配：光的干涉衍射本身就是线性变换，矩阵乘法不需要像电子那样逐个晶体管完成累加。
当然光子并非万能：光信号难以留存存储、精确数字逻辑难做、非线性运算困难。所以行业主流判断：未来竞争力最强的架构，一定不是纯光芯片。电子管记忆、控制与高精度逻辑，光子管大规模矩阵运算与高速数据流转。
三、科研范式彻底转向：从 “证明光能算”，到 “真实 AI 全链路跑通”
就在两三年前，大量光子神经网络论文还局限在 MNIST 手写数字识别这类小型测试任务。纸面 TOPS/W 能效数据再惊艳，也跑不动真实大模型。
而从 2023 开始，研究重心彻底切换。不再回答 “光能不能做神经网络”，而是攻坚五大现实命题：能不能跑真实 AI 业务？能不能线上训练？能不能容忍制造误差？能不能拥有记忆状态？能不能规模化落地？
👉 跨越第一关：光子芯片成功运行真实 AI 大模型
2025 年 Lightmatter 登上《Nature》的研究，是标志性转折点。
过去很多光计算系统，纸面性能华丽，一旦运行深度网络，相位噪声、热漂移、工艺缺陷带来的误差层层叠加，精度直接崩盘。这套光子 AI 处理器，证明光子硬件可以稳定执行 ResNet、BERT、强化学习等现实 AI 任务。光子计算正式走出玩具实验，迈向实用化。
👉 跨越第二关：从 “GPU 训练、光子推理”，到光子芯片自己做训练
传统光子系统模式：GPU 完成全部训练，导出权重参数，再把参数配置到光子芯片，光子只做推理。
2026 年 3 月诺基亚贝尔实验室实现片上反向传播，把线性运算、非线性激活、梯度计算全部放到光子芯片内部完成。光子加速器不再只是单纯推理协处理器，进化为可参与训练的计算介质。
👉 2026 年最大科研突破：INSPIRE 原位物理学习
即便实现片上训练，还有一道拦路虎：现实光子芯片永远不完美。制造偏差、温度漂移、器件老化、散射耦合，很难用软件建立 100% 精准的数字仿真模型。
INSPIRE（原位物理梯度下降）给出颠覆性思路：不去模拟芯片，直接读取真实物理芯片内部的光场，拿到真实硬件的梯度来更新参数。
✅ 矩阵相对误差低至 0.26%；
✅ 不受网络拓扑限制，适配多种光子硬件；
✅ 支持原位元学习，实现最高 251 倍模型压缩，136 倍任务训练加速。
这标志着光子计算，正式从「Photonic Computing 光子计算」迈向Physical Learning 物理学习。
演进链路：软件 GPU 训练→光子仅推理 → 光子芯片参与片上训练 → 直接采集硬件物理梯度 → 基于芯片真实物理状态原位学习

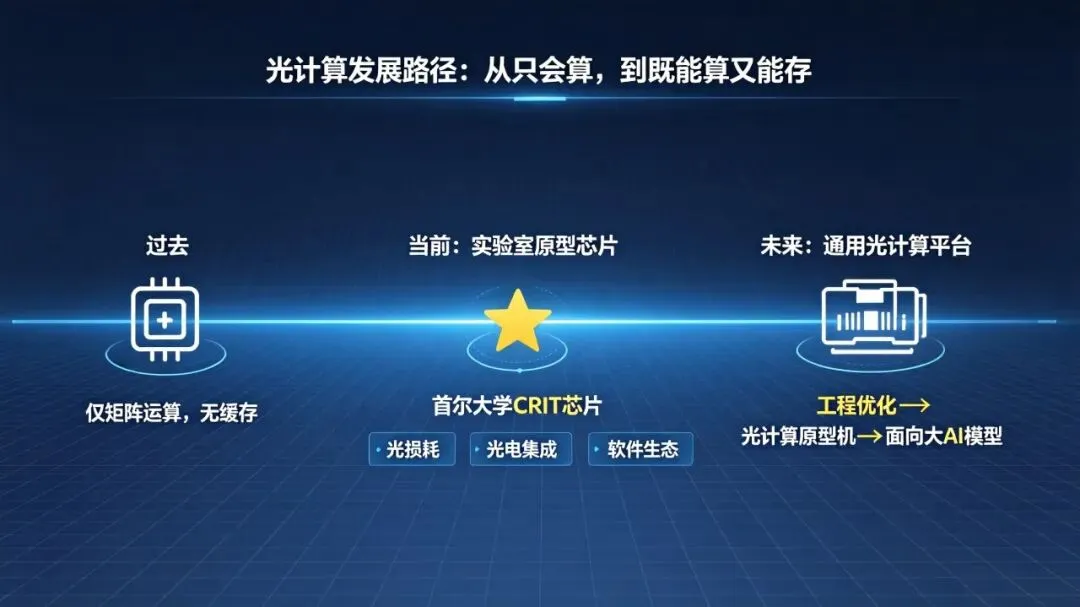

👉 光子拥有记忆：补上光计算最大短板
光跑得极快，但信号转瞬即逝，很难存储，这一直是光计算的致命弱点。
2026 年 FLARE 架构给出解法：融合光电机制，单芯片集成7378 个光子记忆神经元，既有 GHz 级高速短期响应，还拥有 7.45 秒长期记忆。硬件原型已经用于无人机自主导航。
这一步的意义远高于算力数字：它向着光子感‑存‑算一体迈出关键一步，未来不再需要反复把数据在存储单元和计算单元之间来回搬运。
👉 解决规模瓶颈：加宽、立体，而不是一味加深
光子网络不能无限堆叠深度，光路越深，损耗、误差、控制难度同步飙升。学界走出两条新路：
光子 MoE 专家网络：不加深，做加宽。单片集成多个光学专家子网络，根据任务动态路由，图像分类准确率 97.1%，削减 67% 数字参数开销； 3D 光子神经网络：把光路向垂直空间拓展，解决二维波导交叉、IO 数量受限问题。
未来大规模光子系统，更可能是「光子 Chiplet + 三维光子集成 + 多计算核心」的组合。
四、科研百花齐放，产业落地却优先爆发在光互连

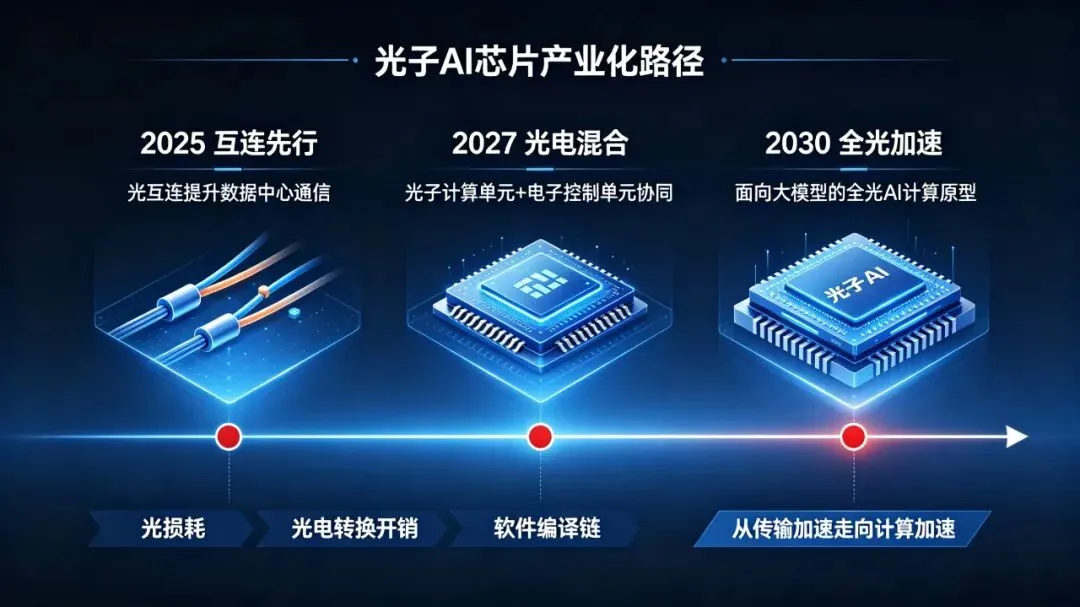

实验室目光聚焦 “用光做计算”，商业资本优先解决的却是 “怎么让成千上万 GPU 高效对话”。光子产业落地逻辑：先做芯片之间的数据传输，再逐步渗透进芯片内部计算，纯光 GPU 不是起点。
1）英伟达：CPO 光互连进入量产，重构 AI 工厂基础设施
英伟达 Vera Rubin 平台正式将 Spectrum‑X 光子以太网纳入架构，采用 CPO 共封装光学方案，光学引擎与交换芯片紧密封装，200Gb/s SerDes。2026 年已经量产，相比传统光模块网络功耗效率提升 5 倍。
这是明确的信号：光子不再是边缘外设，成为 AI 算力集群核心基础设施。
2）Marvell 收购 Celestial AI：光互连升级为核心半导体 IP
2026 年 2 月 Marvell 收购 Celestial AI，重点不是光计算，而是 Photonic Fabric 光子互联底座，目标解决大规模 AI 集群的带宽、功耗瓶颈。
半导体巨头用收购表态：光互连已经是下一代 AI 系统不可或缺的核心资产，而不是简单通信配件。
3）Lightmatter：从光计算芯片，转向光互连平台
最早以光计算出圈的 Lightmatter，商业重心明显向光互连迁移。Passage L20 光互连产品单向带宽可达 6.4Tbps，复用单根光纤双向传输。
它给出极具参考价值的落地路径：Interconnect 光互连 → Optical I/O 光输入输出 → Photonic Interposer 光子中介层 → Photonic Compute 光子计算。
4）Ayar Labs：专注 Optical I/O，改造 GPU 对外接口
不重做 GPU，专注把 XPU 传统电 IO 替换成光 IO。2026 年累计融资达 6.5 亿美元，英伟达、AMD、英特尔、联发科均为战略投资方。行业竞争已经从 “能不能造出样品” 进入大规模制造、封装、量产交付的工程阶段。
5）商用光计算推理硬件，已经走出实验室
与此同时，真正参与 AI 矩阵运算的商业化产品也陆续问世，全部走异构加速器路线，兼容现有服务器生态。
Lightelligence：PACE2 加速卡，PCIe 标准形态，128×128 可配置光学矩阵，基于 3D‑TSV 先进封装，直接插在普通服务器使用； Lumai（牛津孵化）：Iris 系列推理服务器，可以原生跑 Llama‑8B/70B 大模型。光学张量引擎承担矩阵运算，主攻大模型 Prefill 密集计算阶段，宣称最高 90% 能耗下降（仍待第三方基准测试验证）； Q.ANT：基于薄膜铌酸锂材料，用电场调制替代热调制，降低热串扰。标准 19 英寸机架服务器，光子 NPU 已经可以运行扩散模型、xLSTM 时序循环网络。
下一个主战场：GPU 与内存之间的光通路
光互连的演进路线正在持续向内渗透：服务器之间 → GPU‑GPU 互联 → 封装内 Chiplet 互联 →GPU 与 HBM/DRAM 内存直连。代表项目：Volantis、英特尔 OCI 光互连 Chiplet，目标破解当下 AI 的一大痛点：不是 GPU 算不动，而是内存喂不饱算力。
五、理性看待光子算力：别被纸面 TOPS/W 迷惑，GPU 不会被快速淘汰
很多论文给出惊人的 TOPS/W 能效，很容易让人产生 “光子马上替代 GPU” 的错觉。
一套完整光子 AI 系统链路是：激光器 → DAC 数模转换 → 光调制器 → 光子矩阵网络 → 光电探测器 → TIA 放大器 → ADC 模数转换 → 数字存储与控制。
激光器、ADC/DAC、温控、控制芯片、内存读写都会吃掉大量功耗开销。只看中间光 MAC 运算，能效数据很漂亮；统计整套端到端服务器系统，优势会大幅缩水。
✅ 评估光子 AI 硬件，不能单看 TOPS/W，更要关注：tokens/s、tokens/J 推理能效、模型精度、整机功耗、ADC/DAC 与光源开销、硬件实际利用率。
也正是这个原因，INSPIRE、FLARE 这类前沿研究的价值极高：它们不再单纯优化光学矩阵，而是直面整套系统里转换开销、工艺误差、训练、存储等现实难题。
✅ 当前光子 AI 尚未解决的六大核心难题
精度与稳定性：模拟光计算受温度漂移、激光噪声、工艺偏差干扰；原位学习是缓解该问题的重要方案； 非线性运算短板：ReLU、Softmax、归一化等操作光并不擅长，光电混合架构是短期必然选择； 光子存储能力不足：FLARE 实现神经元记忆，但距离 TB 级大模型参数存储仍差距巨大； 数模‑模数转换开销：频繁的光域‑数字域转换，可能抵消光计算带来的能效收益； 软件生态鸿沟：CUDA 构建的完整开发生态壁垒很高；光子硬件必须做到对开发者透明，兼容现有框架 API； 制造与封装工程挑战：CPO 时代，激光器、光子芯片、ASIC、光纤耦合、散热、良率修复，更多属于半导体工程难题，不只是实验室光学创新。
六、未来 5‑10 年：不会诞生光子 GPU，而是电子‑光子融合新体系
综合科研与产业现状，光子 AI 最可能的未来，并不是一颗光子芯片颠覆英伟达。
📌 未来的 AI 硬件形态：GPU/XPU + HBM 内存 + CMOS 电路 + 光子矩阵引擎 + 光 I/O + CPO 共封装 + 光子互联网络，异构融合系统。
光子的终极命题，不是取代，而是边界内移。回看光子 AI 的演进，我们可以看到两条并行向前的主线。
科研线：跑通真实 AI 模型 → 片上反向传播训练 → 原位物理梯度学习 → 光子神经元实现记忆；
产业线：光模块 → CPO 共封装 → 光 IO 接口 → Chiplet 光互连 → GPU‑内存光链路 → 光电混合计算。两条路径终将交汇。
过去大家总在争论：光子芯片什么时候干掉 GPU？2026 年的答案已经逐渐清晰：光子大概率不会彻底取代电子计算。真正发生的，是电子与光子的分界线，一步步向芯片内部迁移。
当光子技术同时渗透进互联通信、矩阵计算、存储、硬件原位学习四大维度，光子 AI 才不再是一款特色加速器，而是一套全新的 AI 计算架构。这不是一场 “光打败电” 的零和博弈，而是电子与光子携手，共同破解大模型时代算力困境的全新变革。
