QT自定义控件之乙烯裂解工艺监控系统(源码开源)

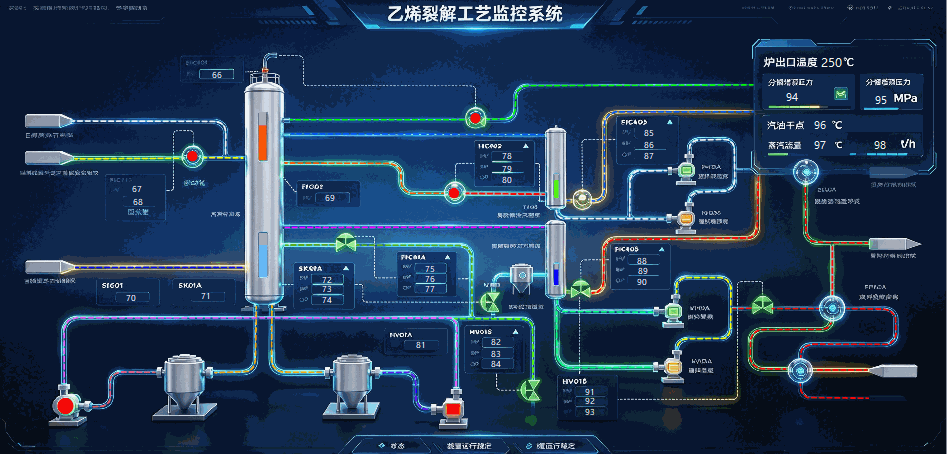

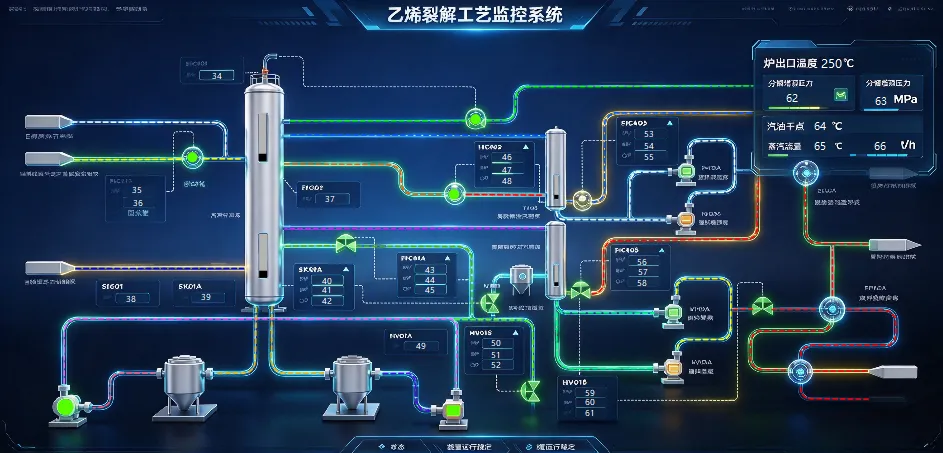

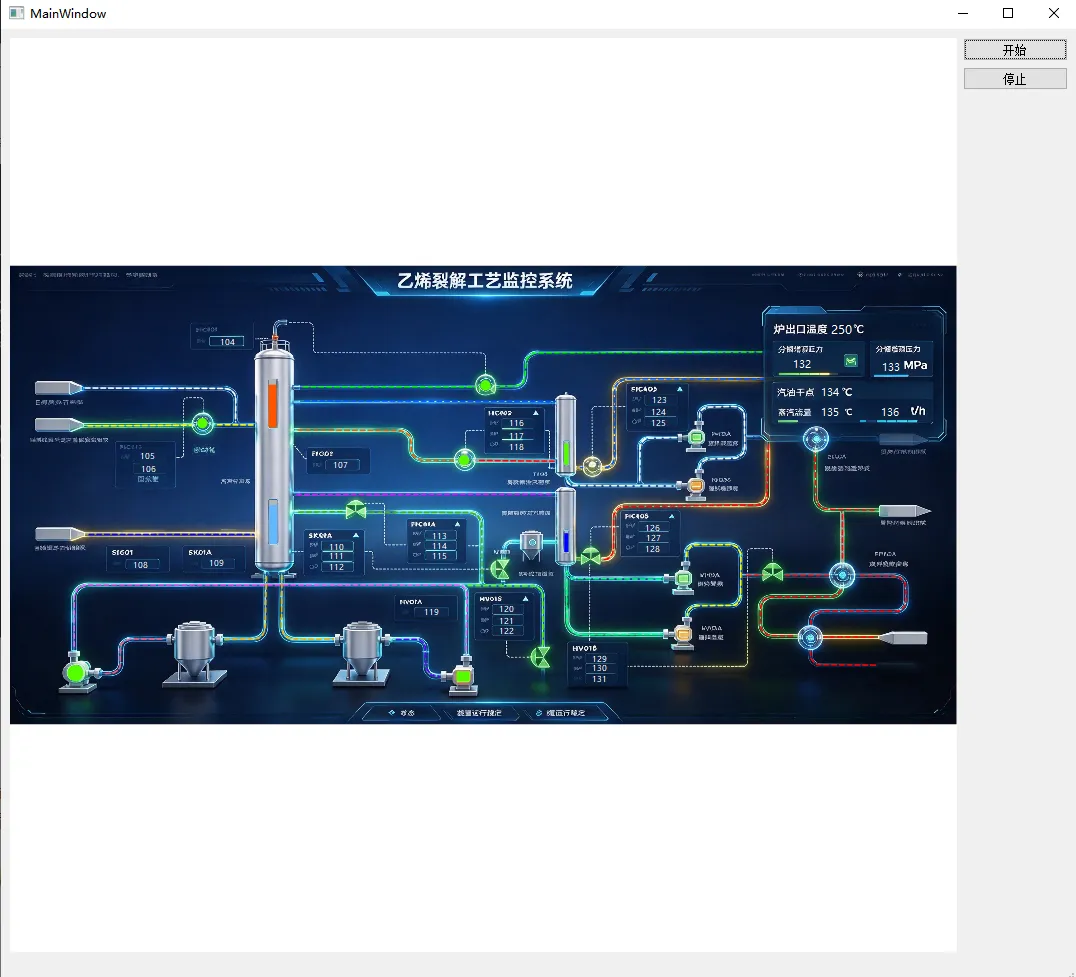

QT自定义控件之乙烯裂解工艺监控系统(源码开源)一、前言 最近好长时间没有更新了，过了一个假期，所以忙东忙西也没时间来更新新的作品。现在AI这么强了，但是还在坚持创作。很荣幸也得到了一些同道中人的支持，在这里感谢大家！这期依然是在垂直领域里的创新，大家如果有什么需求灵感也可以评论区里讨论，博主也会努力坚持更新！ 好了，继续晒出技术栈：C++\QT\QPainter。 二、作品展示 用 QPainter 打造轻量化工业 SCADA 画面引擎，支持工艺图渲染、实时数据绑定、动态流体动画、阀门状态切换、测点告警，适配工控机稳定运行。 画面完整还原乙烯裂解装置工艺流程：立式塔器、缓冲罐、离心泵、调节阀、管道管网，搭配实时数据面板、状态指示灯、流体流动动画，深蓝色工业科技风，符合化工中控室 HMI 视觉规范。管线用 下面来展示下这期的作品：

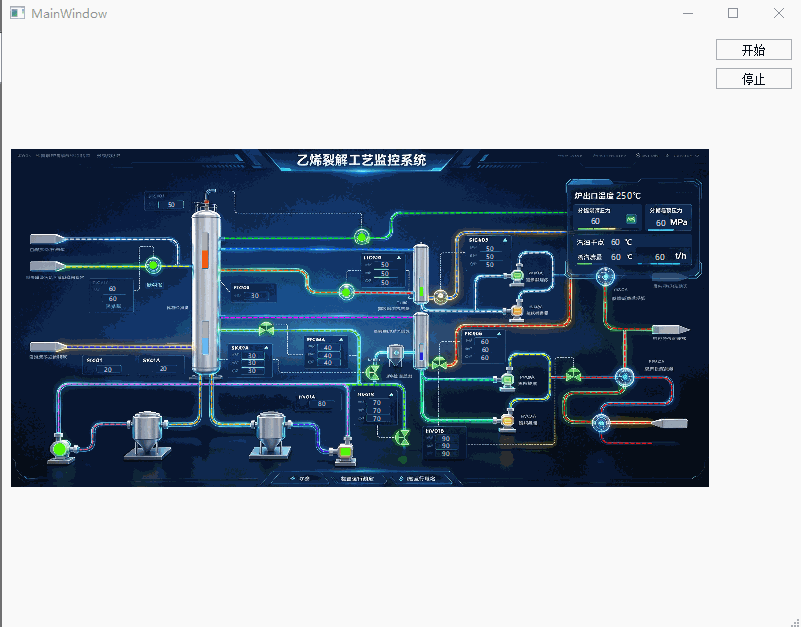

开发的核心亮点： ✨亮点 3：轻量交互控制 主窗口提供开始、停止按钮，一键切换全站运行状态，联动刷新所有开关、管道、警告的显示效果。下面来展示开始停止的功能：
三、实现流程 2、核心代码 本期的核心代码主要在 四、源码开源 本期源码开放，有需要的朋友可评论区回复“需要源码”，如果觉得这个对你有帮助麻烦大家关注点赞收藏~博客更新的动力，感谢大家~如果有定制化需要，也可直接私信~视频后期会放在这里或某站，同名“Q态王”可搜索。大家如果有什么新的控件灵感，也可以评论区交流 五、往期精选文章推荐 1、QT自定义控件之电气接线图（源码开源） 2、QT自定义控件之葫芦兄弟（致敬童年动画片） 3、QT自定义控件之暖通系统（作品展示） 4、QT自定义控件之智慧农田操作系统（作品展示） 5、QT自定义控件之多发酵罐并联工艺（源码开源） 6、QT自定义控件之热换站系统（源码开源） 7、QT自定义控件之压缩机监控系统（源码开源） 8、QT自定义控件之化工配置流程示意（源码开源） 9、QT自定义控件之双向运行地铁（源码开源） 10、QT自定义控件之储能电站（源码开源）
QPen绘制，支持不同粗细、颜色区分介质：绿色 / 黄色 / 红色管线代表不同物料介质。✨亮点 1：管道流体流动动画，轻量定时器驱动
工业组态最直观的效果就是管线内介质流动箭头。 方案：使用QTimer低频率刷新（工控场景不需要高刷，降低 CPU 占用），维护管线路径上一组采样点，每次刷新偏移箭头坐标。
不同介质管线独立控制流速，可根据后端实时流量数据动态调整箭头移动速度； 管线支持分段，流向可双向切换；利用 QPainterPath保存管线贝塞尔曲线路径，沿着路径做点采样，定时器不断偏移采样点，绘制三角形箭头模拟介质流动。做了性能优化：只有处于可视区域的管线才执行动画绘制，闲置管线暂停刷新，避免大量管线同时动画造成 CPU 飙升
✨亮点 2：深色工业 UI 风格，适配中控室使用场景
中控室环境光线偏暗，所以整体采用深蓝暗色主题，降低屏幕眩光。
配色体系：深色画布，高对比度管线；设备金属渐变，实现数据面板的发光边框； 文字选用等宽工业字体，保证数字读数稳定对齐，防止数值跳动时界面抖动。
1、主窗口结构
MainWindow::MainWindow(QWidget *parent): QMainWindow(parent), ui(new Ui::MainWindow){ui->setupUi(this);m_Timer = new QTimer(this);connect(m_Timer,SIGNAL(timeout()),this,SLOT(SlotTimer()));m_CurrentFlag = false;}
CustomWidget.cpp中部分代码展示：#if defined(_MSC_VER) && (_MSC_VER >= 1600)# pragma execution_character_set("utf-8")#endifvoidrotateAndPaintRect(QPainter *painter, const QRectF &rect, int angle,bool isRound = false,int rx = 0,int ry = 0){qreal cx = 0;qreal cy = 0;cx = rect.center().x();cy = rect.center().y();painter->save();painter->translate(cx ,cy);painter->rotate(angle);QPointF drawOffset = rect.topLeft() - QPointF(cx,cy);painter->drawRect(drawOffset.x(), drawOffset.y(), rect.width(), rect.height());painter->restore();}voidDrawText(QPainter &painter,const QRectF &rect,QString str,double angle,int size,QString fontFamily,int textAlignment){QRectF rotatedRect(-rect.width()/2, -rect.height()/2, rect.width(), rect.height());qreal cx = rect.x() + rect.width() / 2;qreal cy = rect.y() + rect.height() / 2;QFont font = QFont(fontFamily, size);painter.setFont(font);painter.save();painter.translate(cx, cy);painter.scale(1, -1);painter.rotate(-angle);//旋转角度painter.drawText(rotatedRect,textAlignment,str);//恢复上面保存的状态painter.restore();}voidDrawImage(QPainter &painter, QImage &image, const QRectF &rect,double angle){QRectF rotatedRect(-rect.width()/2, -rect.height()/2, rect.width(), rect.height());painter.drawImage(rotatedRect, image);}
