机械工程师别只盯着商业软件:GitHub上这些开源项目,正在重塑设计、仿真与制造

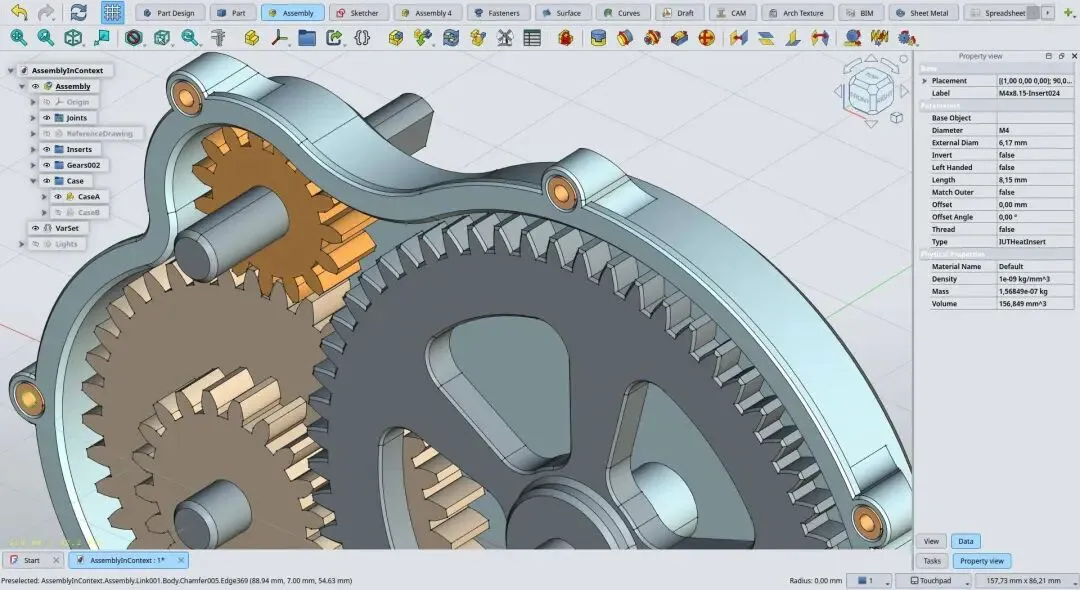

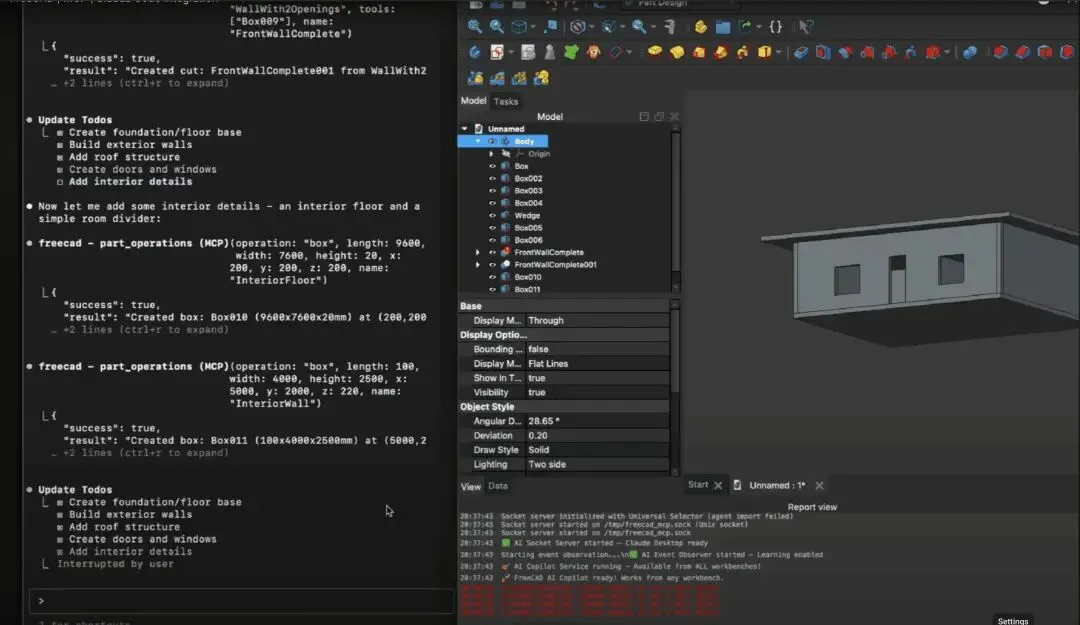

在开源机械CAD领域，FreeCAD仍然是绕不开的项目。

它是一套跨平台参数化三维建模软件，支持草图约束、零件设计、工程图、CAM和有限元工作流，并提供较完整的Python接口。机械工程师不仅可以用它设计零件，还可以把企业设计规则写成脚本，开发轴、法兰、支架、箱体等标准件生成器。

例如，输入轴径、长度、键槽规格和材料，就能自动生成三维模型，进一步输出STEP文件或工程图。对于非标设备企业，这类自动化工具往往比单纯提高画图速度更有价值。FreeCAD项目主页

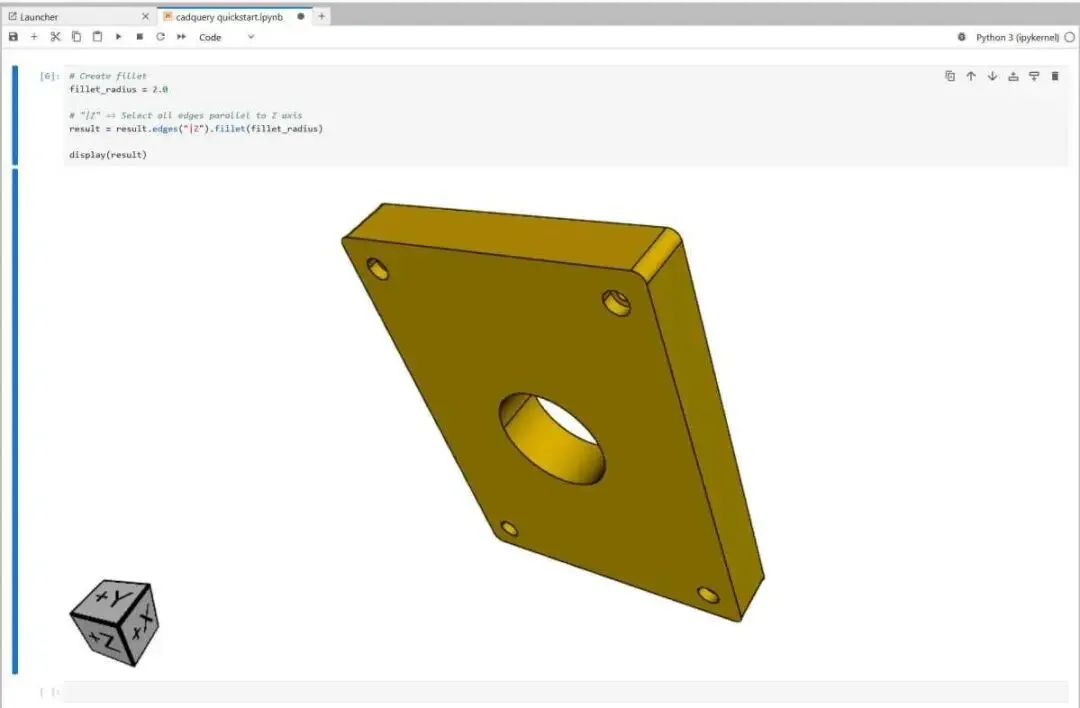

如果希望把参数化能力进一步“代码化”，CadQuery值得重点关注。它基于Python和OCCT几何内核，设计思路类似“用代码描述零件”。尺寸、阵列、孔位和特征关系都可以作为变量，因此特别适合批量生成相似零件、构建在线选型工具，或者与AI Agent结合。

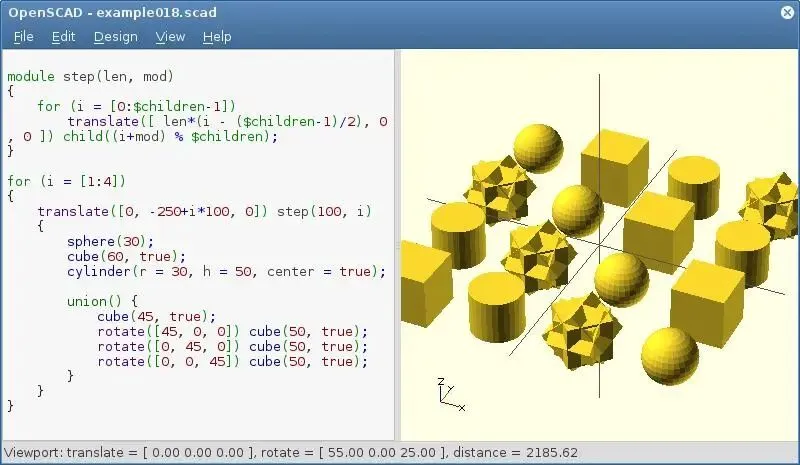

OpenSCAD同样属于代码驱动建模，但更偏向程序化实体构造；SolveSpace则强调几何约束和轻量化机构设计。它们未必能完全替代成熟商业CAD，却非常适合学习参数化思想和几何约束原理。

运动仿真：看见机构“怎样动”

机械设计不仅要回答“零件长什么样”，还要回答“装配以后怎样运动”。

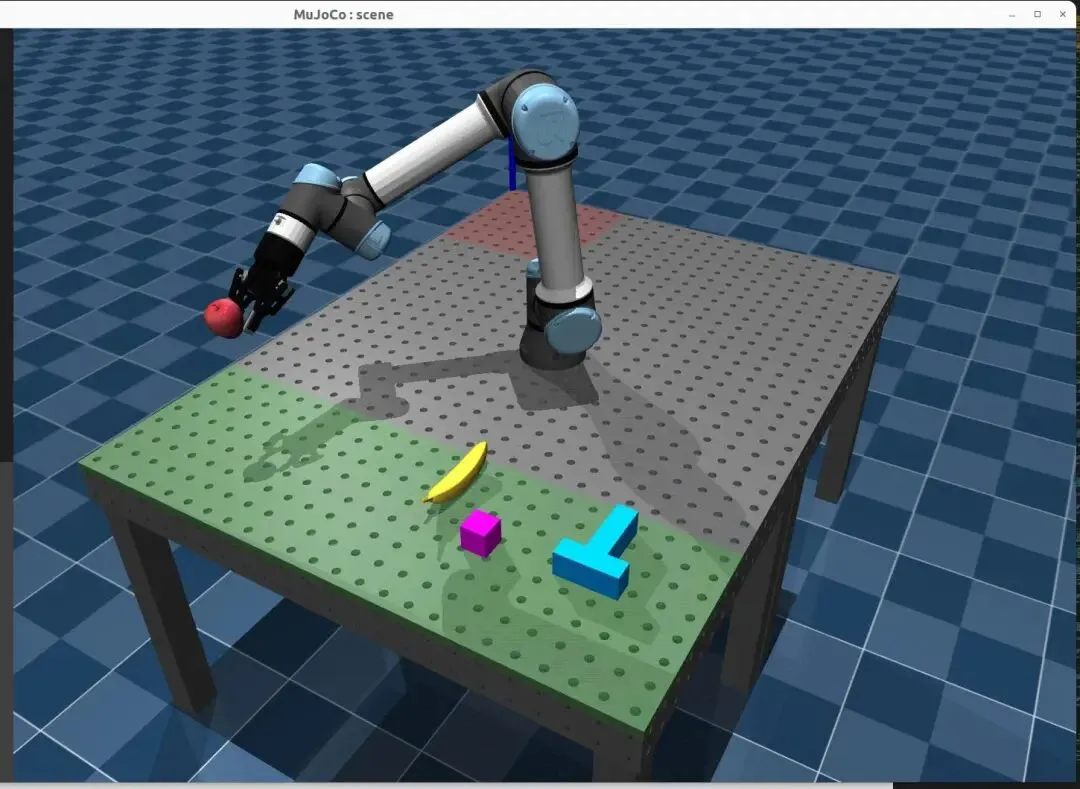

MuJoCo是一款通用物理仿真器，名称来自“Multi-Joint dynamics with Contact”。它擅长处理多关节系统、接触、摩擦和刚体运动，在机器人、机械臂、强化学习及生物力学研究中应用广泛。

如果需要演示四连杆、机械臂抓取、关节限位或碰撞过程，MuJoCo能够快速搭建交互式模型。配套的MuJoCo Menagerie还提供了大量高质量机器人模型，可以明显降低仿真环境的搭建门槛。

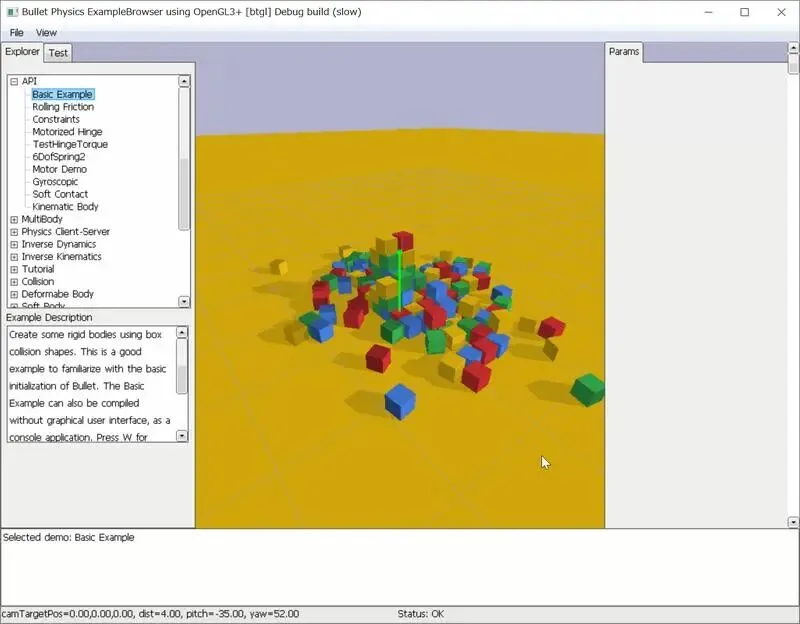

Bullet Physics也具备刚体动力学和碰撞检测能力，常用于实时仿真、机器人和虚拟现实；Drake则更强调多体系统建模、控制与运动规划。

需要注意的是，这类工具擅长回答“机构怎样运动”，却不一定适合直接判断某根轴会不会疲劳断裂。运动学与动力学仿真得到的载荷，通常还需要交给专业有限元工具完成强度、刚度和寿命分析。

机械工程正在越来越多地处理扫描数据。

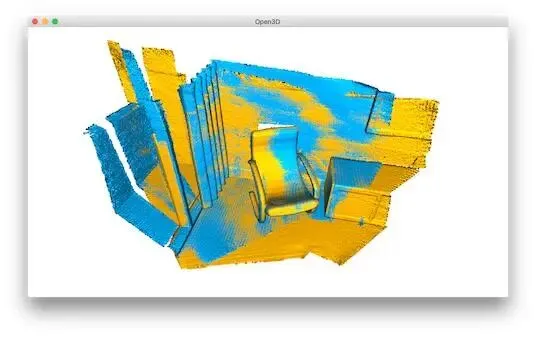

Open3D是一套面向三维数据处理的开源库，支持点云读取、滤波、配准、表面重建、网格处理和可视化。它可以用于扫描零件与CAD模型对齐、磨损分析、尺寸偏差着色以及逆向建模前的数据清理。

对于质量检测，真正有价值的不是“把点云显示出来”，而是建立一条自动流程：导入扫描数据、去除离群点、完成配准、计算偏差，最后输出检测结果。Open3D的Python接口使这类流程能够批量执行。

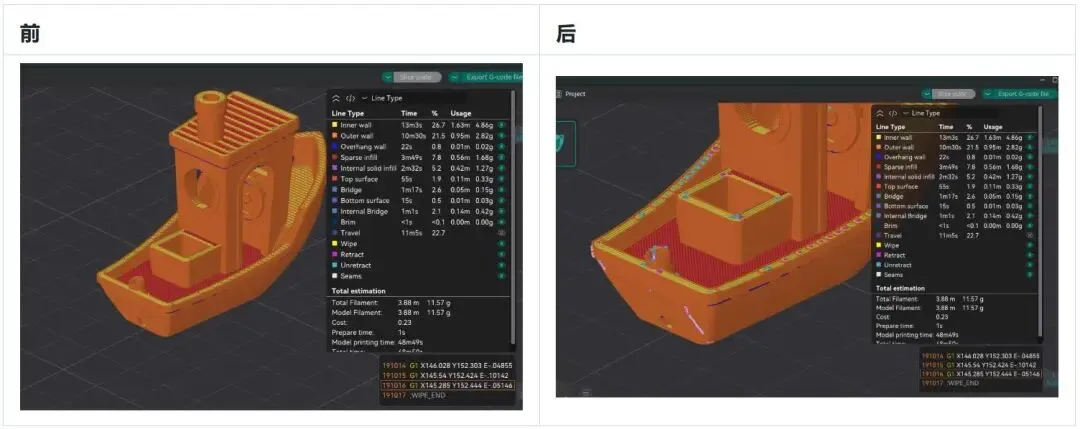

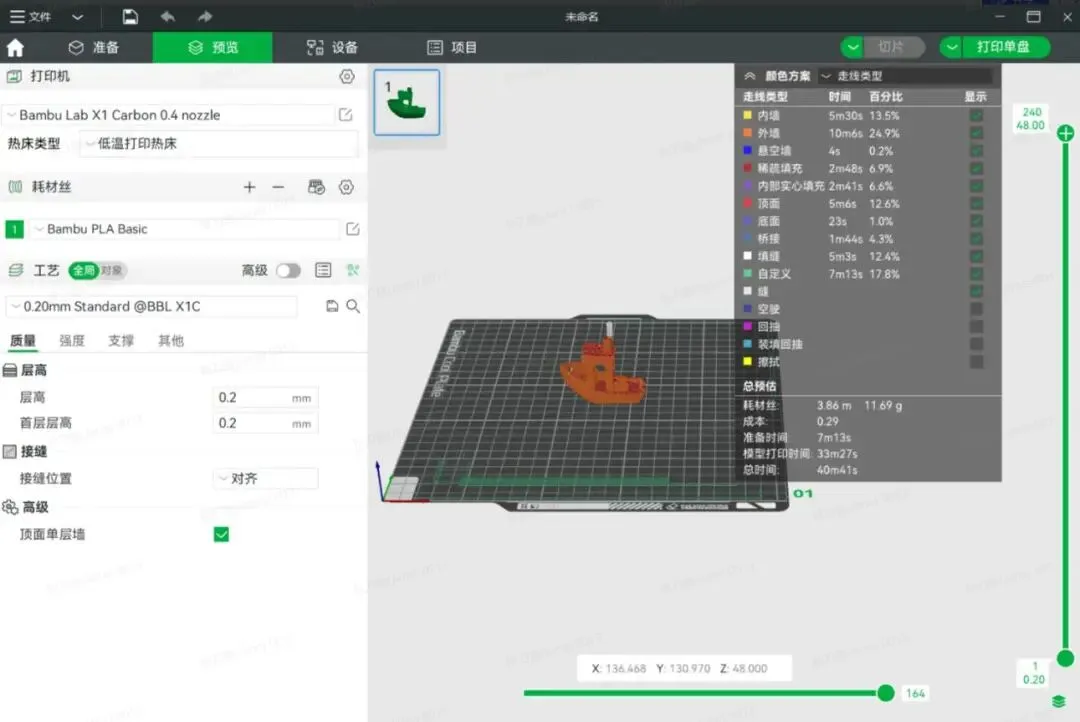

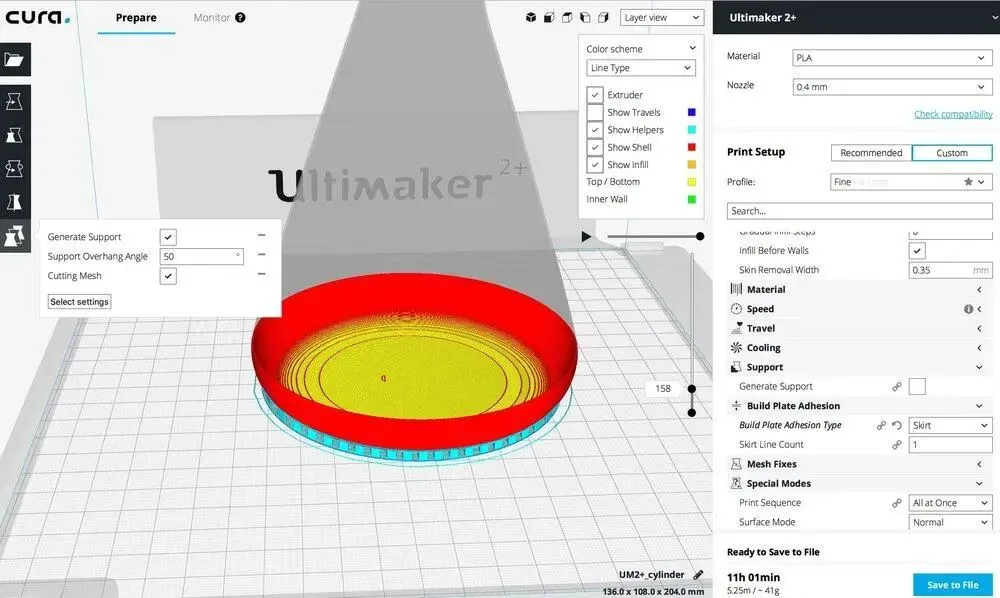

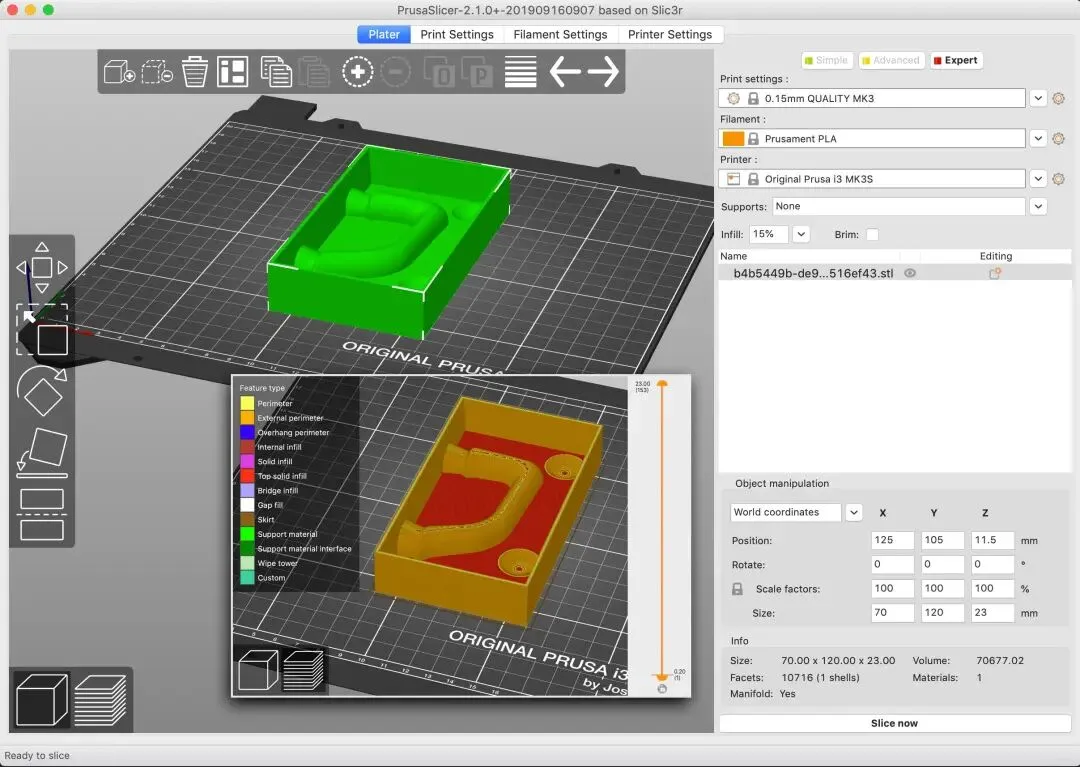

PrusaSlicer、Cura、OrcaSlicer和Bambu Studio不仅是打印前的文件转换工具，也包含大量制造工艺逻辑：支撑生成、壁厚规划、填充方式、挤出路径、温度控制、速度调整和设备校准。

研究这些项目，可以帮助机械工程师理解一个三维模型如何转化为真实的喷嘴运动轨迹。对于希望开发专用切片策略、优化支撑结构或研究打印参数的人来说，开源代码比软件界面更有价值。
