苹果 Taptic 霍尔闭环 vs 安卓反电动势无感控制:微型线性马达的控制架构与工程取舍
作者：陈亚明（ANSV 微型执行器与精密传动仿真验证平台）
在智能手机和可穿戴触觉反馈（Haptics）领域，很多工程师与数码极客都会注意到一个鲜明的分野：
苹果自 iPhone 6s 引入 Taptic Engine 以来，哪怕机身堆叠再极限，也始终坚持在马达内部塞入一颗独立的差分霍尔传感器，走全状态闭环位移伺服路线；而安卓阵营主流机型普遍采用标准化二线制封装的横向线性马达（LRA），马达内部没有任何独立传感器，完全依赖驱动芯片隔空进行反电动势采样（Back-EMF）与自动谐振追踪（Smart Loop）。
表面上看，这似乎只是‘马达内部要不要多花几毛钱塞一颗传感器’的 BOM 成本问题。但从精密机电系统和控制工程的角度来看，两者涉及的是执行器功能定义、内部物理容积分配、状态可观测性、产线标定节拍与供应链分工的系统级深刻权衡。

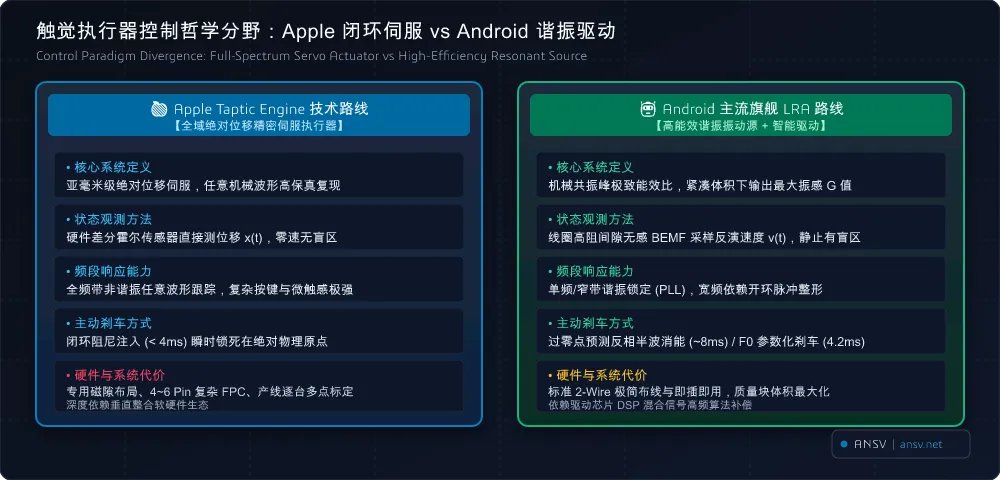

图 1：触觉执行器控制路线对比（Apple 绝对位移伺服架构 vs Android 谐振自适应驱动架构）
一、 控制架构定性：位移伺服 vs 无感自适应追踪
行业交流中有时会将未搭载独立位置传感器的安卓马达误称为‘开环驱动’。严格从控制工程定性，这一说法是不准确的。
现代主流触觉驱动芯片（如 TI、Cirrus Logic、艾为等）内置了高精度混合信号采样模块与硬件 DSP 内核。芯片通过实时采样线圈端电压与电流，解调动子运动产生的反电动势（Back-EMF），构建起机电状态闭环：
- 苹果路线：Apple Taptic 方案：利用独立物理传感器实时测量动子空间位置，属于直接位移全状态闭环伺服控制；
- 安卓路线：Android 旗舰 LRA 方案：基于线圈端电气参数在线反演动子运动速度与共振相位，属于无传感器自适应跟踪与预测制动控制。
霍尔位置直接感测 vs BEMF 无感反电动势控制 关键指标对比矩阵
评估维度 | 硬件霍尔位置闭环 (Apple Taptic) | 无感反电动势 Smart Loop (Android 旗舰) | 物理机理与工程实质 |
直接物理观测量 | 绝对机械位移 x(t)（磁通密度 B 差分映射） | 动子切割磁力线线速度 v(t) = dx/dt | 霍尔测绝对空间位置量；反电动势感应速度量 (e 正比于 v) |
静态可观测性 | 稳态位移完全可测（静止偏置时输出稳态电压） | 不可直接观测（v=0 则 e=0，存在静态测量盲区） | 霍尔可检测机械零点偏移与外力预载；BEMF 静止时信号为零 |
谐振点驱动能效 | 优良（需算法持续解算目标位移指令） | 极高（PLL 锁定 90 度阻抗角，维持机械共振峰高能效） | BEMF 在谐振频率 f0 附近信噪比最高，便于自动锁定最大出力点 |
宽频与任意波形 | 优异（支持任意非正弦轨迹高精伺服跟踪） | 受限（偏离谐振点时反电动势幅值下降，依赖前馈波形表） | 复杂机械棘轮、连续变频滑动等微触感需脱离共振峰运行 |
主动刹车收敛耗时 | 约 3~5 ms（状态反馈阻尼直接拉回平衡位置） | 约 8~12 ms（反相半波脉冲抵消主要动能，微幅残震自然衰减） | 闭环伺服可动态消除残振；无感刹车在零速末端依靠机械阻尼吸收 |
行程极限防护 | 支持硬件级软限位（实时位移防打底闭环削峰） | 依赖离线模型预估（受装配公差与温度引起的刚度漂移影响） | 长行程大推力马达在剧烈冲击下需防止撞击壳体产生金属异音 |
引脚与连接器 | 需 4~6 Pin（增加供电、接地与差分传感信号线） | 标准 2-Pin（仅双极性线圈驱动触点） | 增加物理引脚会推高马达内部引线与主板连接器空间开销 |
内部容积分配 | 需在有效磁隙内占用传感器与布线空间 | 零传感器占用（内部腔体容积完全分配给配重与线圈） | 相同外部尺寸下，无霍尔结构可配置更大体积的钨合金质量块 |
产线标定开销 | 需在专用工位通过激光测振仪完成多点非线性标定 | 极低（驱动芯片开机在线自动校准阻抗 R/L 与频点 f0） | 霍尔传感器存在零点漂移与装配偏心，出厂需烧录多项式系数 |
二、 Apple Taptic Engine 硬件级位移伺服架构
在 Apple 的 Taptic Engine 架构中，霍尔传感器的核心使命是为控制系统提供连续的绝对物理位移基准，使执行器具备微米级机床般的伺服跟踪能力。

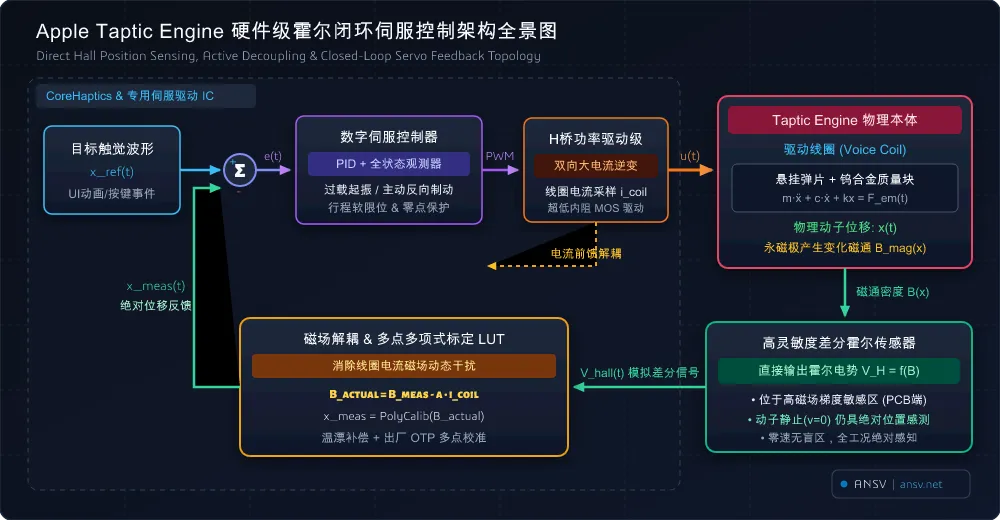

图 2：Apple Taptic Engine 硬件霍尔闭环伺服控制全链路架构
1. 物理感知链路与多项式非线性映射
霍尔元件检测垂直穿过半导体基片的磁感应强度 B，输出微伏级差分电压：VH = SH · Ibias · B。为将磁场映射为位移 x(t)，马达内部磁路设计有特定梯度。芯片通过查找表（LUT）或拟合多项式进行反向解算：x = g(VH)。
当动子因跌落冲击、外力按压或弹片应力松弛偏离平衡位置时（v = 0, x != 0），磁场对应确定空间位置，霍尔传感器仍输出稳态电压。驱动芯片能够读取初始偏置并施加直流微电流拉回原点。基于速度感应的反电动势在静止时输出为零，无法提供此类静态基准。
2. 空间磁场干扰与电流前馈动态解耦
在厚度仅 3~4mm 的微型马达内部，霍尔传感器与驱动线圈距离极近。线圈通入 1~2A 瞬态电流时，自身磁场会叠加在永磁体磁场上。如果不做解耦，控制器会将线圈磁场误判为物理位移，导致严重相位失稳。Apple 在硬件与算法上实施了双重解耦：
- 差分布局：差分双霍尔空间布局：在磁钢两端对称布置一对霍尔元件。永磁体磁场在两处极性相反，而线圈杂散磁场方向一致，通过差分运算消除共模电磁干扰；
- 电流前馈：线圈电流前馈动态解耦：芯片实时采样线圈电流 i(t)，通过耦合矩阵扣除电流感应分量，还原动子真实位移。
3. 全状态观测器与行程软限位控制
获取解耦位移后，控制器通过龙伯格状态观测器（Luenberger Observer）重构动子的速度与加速度，避免直接数值差分引入高频噪声。
这为 Taptic Engine 带来了行程软限位控制（Anti-bottoming Soft-Limit）：当动子在大信号驱动下接近机械行程极限（如 +/-1.2mm 处的防撞结构）前 0.1mm 处，控制器提前注入反向电磁阻尼削峰，在保留冲程动量的同时彻底杜绝了撞击壳体的金属异音。
三、 Android 阵营路线：无感反电动势自适应控制与 Smart Loop
安卓旗舰平台普遍采用标准化二线制 LRA 方案，省去独立传感器，转而通过芯片对线圈反电动势（Back-EMF）进行实时采集与解调。

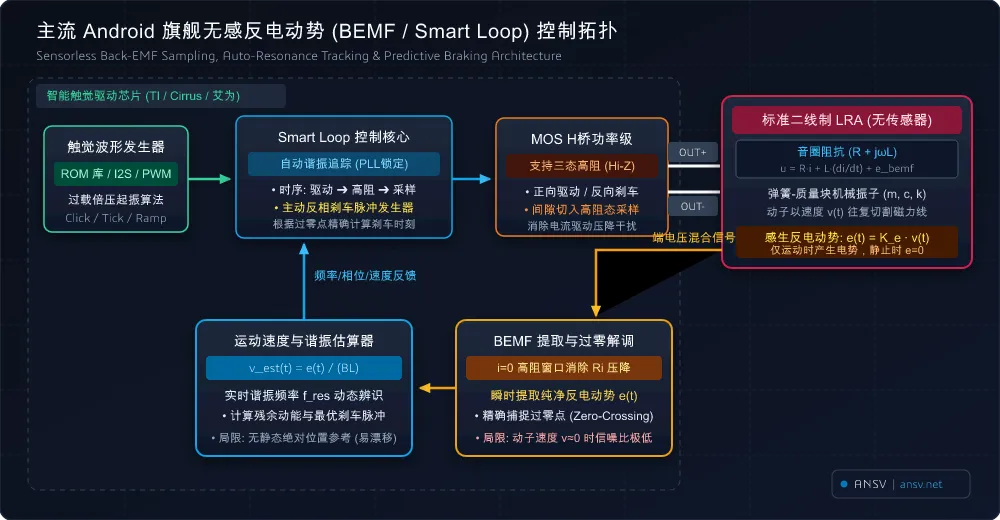

图 3：主流安卓旗舰触觉驱动芯片无感反电动势（BEMF / Smart Loop）解调与自适应谐振控制拓扑
1. 反电动势与运动速度关联
根据法拉第电磁感应定律，动子在线圈中以相对速度 v(t) 往复切割磁力线时，感应反电动势为：e(t) = BL · v(t)。反电动势幅值与动子运动线速度严格成正比。
2. 混合端电压的微弱信号分离（Hi-Z 采样窗口）
在工作状态下，芯片引脚端电压包含驱动压降与反电动势：u(t) = R·i + L·(di/dt) + e(t)。几十毫伏的反电动势完全被驱动大电压和开关尖峰淹没。
驱动芯片利用三态高阻采样窗口（Tri-State Hi-Z Sampling）提取信号：在 PWM 周期末端或过零点，芯片瞬间将 H 桥切换至高阻态。此时回路电流归零（i = 0）且变化率归零，欧姆压降与电感压降降为零，引脚端电压直接反映真实动子反电动势：u = e(t) = BL · v(t)。
3. 自动谐振频率锁定 (Auto-Resonance PLL)
标准线性马达在固有谐振频率 f0 处呈纯阻性，动子速度与驱动力同相。芯片内置锁相环（PLL）连续检测反电动势过零点时间戳，动态修正输出 PWM 频率，自动咬死马达共振点。当环境温度变化引起弹簧刚度温漂时，系统能自动追踪共振峰，保持极高能效。
四、 瞬态动力学与主动制动机制
触觉按键点击的干脆程度主要取决于两个指标：起振时间与制动衰减时间。执行器的二阶微分方程为：m·x'' + c·x' + k·x = BL·i。
手机马达的机械品质因数 Q 通常在 6~10 之间。高 Q 值放大了共振出力，但也意味着阻尼比极小（zeta 约 0.05~0.08）。驱动信号切断后，动子若依靠自然机械阻尼衰减，往往需要 60~100ms 才能停下，指尖会感觉到严重拖泥带水的振铃拖尾，连续打字时触感粘连。
180° 主动反相刹车波形机制
为了消灭拖尾，必须引入主动电磁制动（Active Braking）：
- 激振阶段：前向驱动段：输出 1 个共振周期（标称 170Hz 马达约持续 5.88ms）；
- 刹车阶段：反相刹车段：在前向波形结束瞬间，无缝拼接持续半个共振周期（约 2.94ms）的反相 180 度刹车脉冲，电磁力反向做负功强行消耗动子动能；
- 效果收敛：刹车衰减系数 k_brake 通常实测标定在 0.65~0.95 之间。刹车波形结束后，机械残震在数毫秒内衰减至 5% 以下，点击感极其清脆利落。
图 4：量产微型线性马达 F0 离散度机理与动态波形参数化校准机制
【一线工程量产实录：魅族 15 M Engine 频偏攻坚】
主动反相刹车对相位精度要求极高。如果固件内置固定的 170Hz 波形，而实际某颗马达因弹簧冲压公差其实际谐振点为 160Hz，刹车脉冲注入时动子尚未到位，相位偏差会导致电磁反力无法对准动量方向，反而激发起二次余震！在当年魅族 15 M Engine（LRA0619）项目攻坚期间，我们在马达制造端建立了全性能测试体系，将共振频率划分成 10 个档位（BIN 码），将频点二维码印刷在马达壳体上。整机生产线组装扫码后，系统自动调用匹配档位的波形参数烧录至整机存储器中。现代驱动芯片则引入了开机无感微脉冲自校准，从算法层消除了批次离散度。
关于魅族的触觉反馈波形调试复盘详见以下文章：
解密首款安卓触觉反馈标杆：魅族 15 M Engine 波形调试与量产复盘
五、 空间、BOM 与供应链生态权衡
两套路线的差异绝不仅是物料单价，更是整机堆叠容积、连接器与供应链分工的系统性博弈。

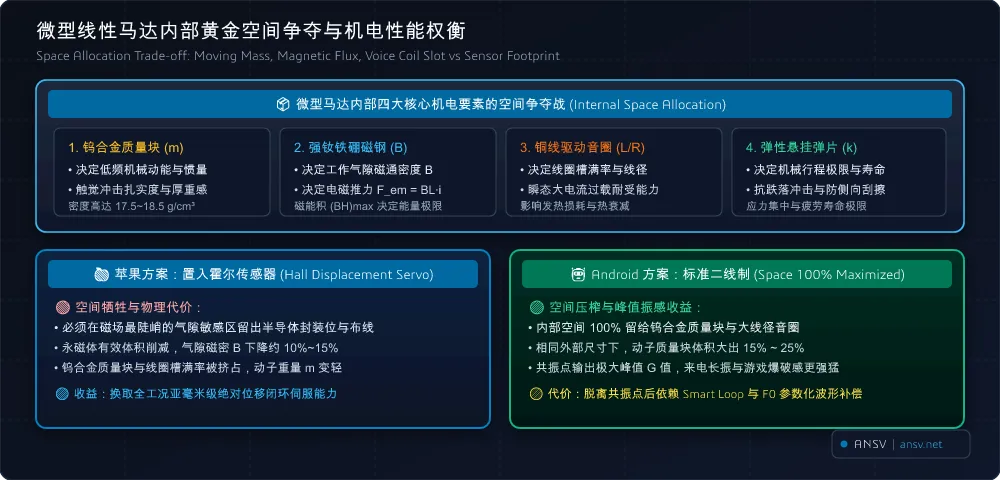

图 5：微型线性马达内部空间分配权衡（永磁体/音圈/配重 vs 传感器布置）
- 容积分配：内部容积与峰值加速度：在 7.5~8.5mm 的轻薄手机内，马达容积仅 0.8~1.5 cm³。内置霍尔芯片和柔性板走线会压缩磁隙，永磁体磁通密度下降 10%~15%，钨合金配重被削弱。不装霍尔的二线制马达能将空间 100% 留给钨合金配重与音圈，在共振点反而能爆发出更高的瞬态峰值加速度；
- 引脚开销：引脚与连接器复杂度：二线制 LRA 仅需 2 个焊盘或弹片；霍尔马达需要 4~6 个引脚（供电、地、差分信号、驱动与屏蔽），必须使用 FPC 软板与板对板（BTB）连接器，增加整机 SMT 复杂度与主板面积；
- 量产节拍：产线标定节拍：霍尔器件存在输入失调与装配公差，出厂前必须在专用工位用激光测振仪逐台标定多项式系数；二线制马达插上由芯片自校准，极大提升了规模化量产交付节拍。
六、 总结与工程选型建议
两种路线代表了微型机电执行器不同的控制方式与系统取舍：
- 1. 苹果路线：硬件霍尔闭环方案：以牺牲部分内部配重容积、增加物理引脚与产线标定为代价，换取全频段绝对位移的可观测性，支持宽频复杂非正弦轨迹伺服与防打底软限位，适合对非谐振触感与瞬态边界有极致追求的垂直整合体系；
- 2. 安卓路线：无感反电动势方案：保持了二线制结构的精炼性，将内部物理容积完全让渡给永磁体与钨合金配重。通过芯片在 Hi-Z 窗口的高频速度采样与 180 度主动刹车，在极低的硬件开销下实现了清脆干脆的按键点击与高谐振能效，是标准化规模量产的典范工程方案。
【在线交互仿真体验】如果您想亲自调节共振频率 f0、品质因数 Q 与外部冲击，直观查看霍尔闭环与 反向电动势闭环 示波器波形，欢迎访问个人官方网站在线仿真平台：
点击阅读原文，体验实时解算触觉反馈动态效果。浏览器运行效果更好。
