UniAD 源码精读:一条查询链从跟踪串到规划,CVPR 2023 最佳论文怎么把碰撞率压下来
UniAD 源码精读:一条查询链从跟踪串到规划,CVPR 2023 最佳论文怎么把碰撞率压下来环视相机的自动驾驶车在路上跑，感知、预测、规划原本是三拨人三套系统：检测跟踪出框、预测模块接框算轨迹、规划器再消费轨迹——每一层接口都在丢信息，误差逐层放大。2022 年 12 月挂 arXiv、2023 年 6 月在温哥华拿下 CVPR 2023 最佳论文奖（IEEE 计算机学会官方新闻稿可查，与 Visual Programming 同届共获）的 UniAD 给出一份完整答案：五个任务共用一套查询表示，从多目标跟踪、在线建图、运动预测、占用预测一路可微地接到规划，单网络一次前向出全部结果。规划的平均 L2 误差与碰撞率对比 ST-P3 降了 51.2% 与 56.3%，平均碰撞率 0.31%。代码由 OpenDriveLab 开源至今仍在维护，2025 年 10 月底刚发过 2.0 版。我没有跑训练，下面把论文与代码放在一起读。

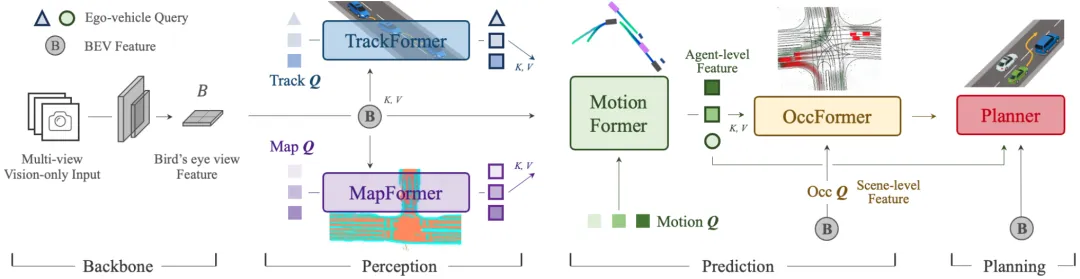

UniAD 解决的是「任务之间怎么接」：模块化管线的接口不可微、级联丢信息，而朴素的端到端规划（跳过中间任务直接出轨迹）与朴素多任务学习（各任务独立头）在论文的对照实验里都不安全也不准。改法是把所有任务的输入输出统一成查询：跟踪查询代表代理、地图查询代表道路元素、运动查询在两者间交互、占用预测把代理知识写回稠密场景特征，最后规划器拿自车查询解码轨迹。全链路可微，感知的误差能被预测与规划层部分吸收。停在哪：跟踪指标仍低于依赖复杂关联的 tracking-by-detection 方法，建图在个别类别上不及专用感知模型——作者明说这套系统的目标是服务规划而不是把感知刷到头。只想看一处代码，看 projects/mmdet3d_plugin/uniad/dense_heads/planning_head.py，248 行，论文 2.4 节的每个部件都在里面。 模块化方案的问题文献里讲了很多年：检测里的 NMS 与跨帧关联都是不可微操作，信息在后传时变成硬边界；某一环错了，下游无从补救。直接端到端出轨迹的研究（ST-P3 一类）则缺了中间表示，对动态场景的理解不足。第三条路是联合训练多个任务头——但论文的对照实验（Exp.0）显示，把各任务头简单拼在一起，规划指标反而全面落后于把任务按规划的需要组织起来的完整版（Exp.12）：minADE 差 15.2%，平均碰撞率差 0.51 个百分点。问题从「要不要联起来」变成「按什么原则联」——UniAD 的答案是 planning-oriented：所有上游任务为规划服务，接口全部走查询。 主线是一次前向的四级流水线。环视图像先过 BEVFormer 得到 BEV 特征 B。第一级 TrackFormer 用检测查询加跟踪查询联合做检测与跟踪，其中专门加一个自车查询显式建模本车；MapFormer 用地图查询做道路元素的语义抽象。第二级 MotionFormer 拿代理查询与地图查询做交互，一次性为全部代理预测多模态未来轨迹，自车查询也参与其中。第三级 OccFormer 把 BEV 特征当查询、代理特征当键值，滚动预测带身份的未来占用。第四级规划器用自车查询出轨迹，并躲开预测占用。 设计一：自车查询贯穿全链。跟踪里引入的自车查询经 MotionFormer 与其他代理交互后进入规划器，与三个可学习的指令嵌入（左转、右转、直行）拼成规划查询——规划模块因此有了一个「自己」的表征，而不是从场景特征里硬猜。 设计二：实例级占用免后处理。占用预测的老办法用 RNN 展开整块 BEV 特征，再用手工聚类后处理拆出每个代理的占用图；OccFormer 反过来让稠密场景特征按注意力吸收代理知识，实例占用直接用代理特征与解码特征的矩阵乘得到。 一个必要公式（论文式 10–11）：f(τ, τ̂, Ô) = λ_coord·‖τ, τ̂‖₂ + λ_obs·Σ_t D(τ_t, Ô^t)。三个量：τ̂ 是网络预测的原始轨迹；τ 是多重打靶生成的候选轨迹，优化在推理期进行；D 是把每个占用格当作高斯凸包的碰撞项，把 τ 推离占用区。λ_coord=1.0、λ_obs=5.0、σ=1.0，只在 5 米范围内取占用格。

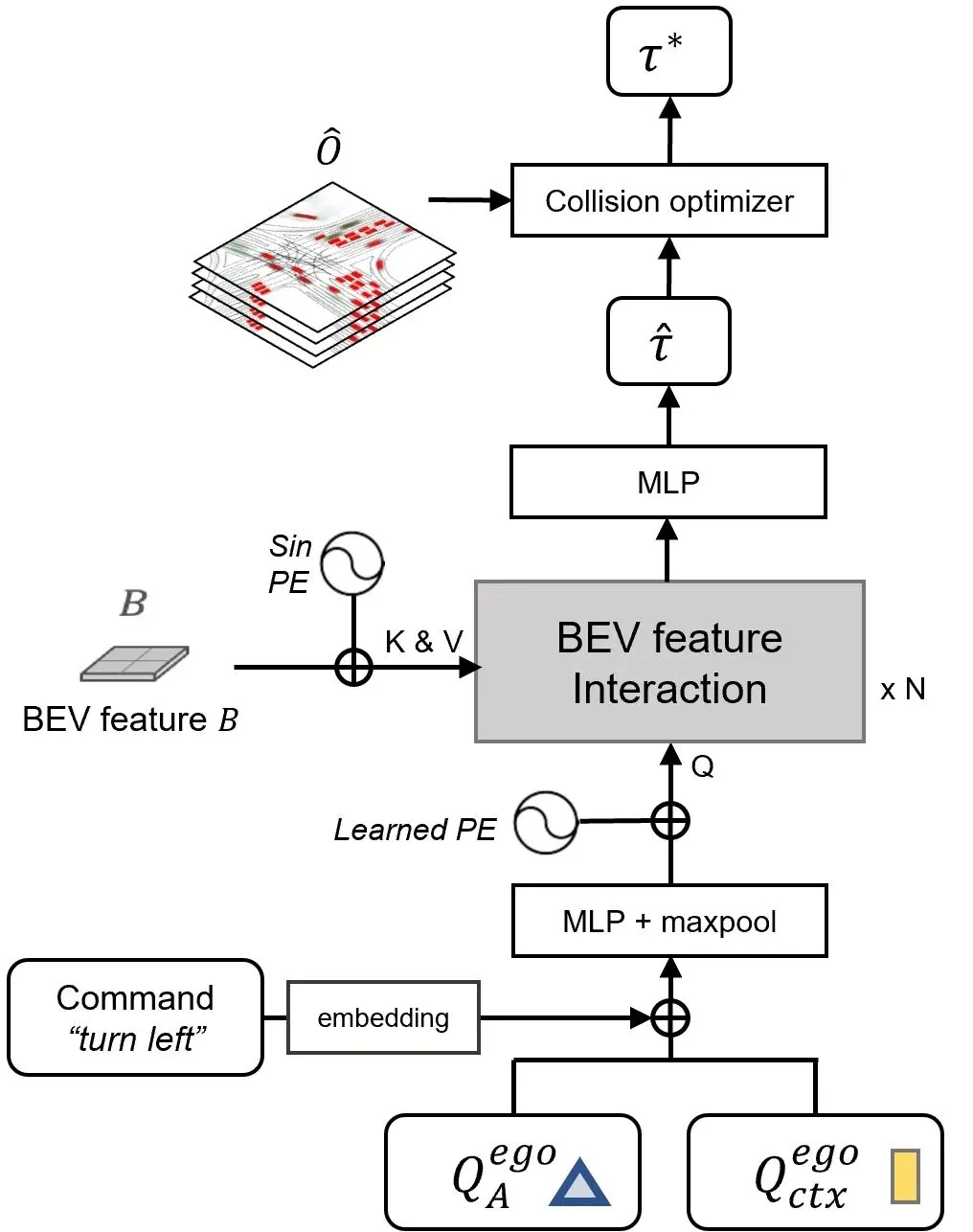

入口链：tools/test.py 按 mmdet3d 惯例加载 stage2 配置，进入 detectors/uniad_e2e.py 的 forward_test——跟踪头与建图头先跑，随后 L303 的 motion_head（运动预测）、L309 的 occ_head（占用）、L326 的 planning_head（规划）依次接上，每级把输出查询传给下一级，与论文图 2 的顺序一致。 对照一：论文 2.4 节的规划查询构造，planning_head.py 的 forward： ```python self.navi_embed = nn.Embedding(3, embed_dims) ... navi_embed = self.navi_embed.weight[command] plan_query = torch.cat([sdc_traj_query, sdc_track_query, navi_embed], dim=-1) plan_query = self.mlp_fuser(plan_query).max(1, keepdim=True)[0] ... self.attn_module = nn.TransformerDecoder(attn_module_layer, 3) ... plan_query = self.attn_module(plan_query, bev_feat) sdc_traj_all = self.reg_branch(plan_query).view((-1, self.planning_steps, 2)) sdc_traj_all[...,:2] = torch.cumsum(sdc_traj_all[...,:2], dim=1) ``` 对应关系：nn.Embedding(3, embed_dims) 就是三个指令嵌入；拼接的三路是运动模块传来的自车轨迹查询（多模态）、跟踪的自车查询与指令嵌入；max(1) 在模态维取最大池化，对应附录 E.5 的「选最显著模态」；TransformerDecoder 堆 3 层，规划查询交叉注意 BEV 特征；回归分支输出 6×2（3 秒 6 步），cumsum 把增量转成路点序列。 对照二：式 10–11 的碰撞优化，planning_head.py 的 collision_optimization 与 planning_head_plugin/collision_optimization.py： ```python alpha_xy = 1.0 cost_stage = (alpha_xy * sumsqr(self.ref_traj[:2, :] - vertcat(self.position_x, self.position_y))) ... normalizer = 1/(2.507*self.sigma) ... cost_collision += alpha_collision * normalizer * exp(-((x - col_x)2 + (y - col_y)2)/2/self.sigma**2) self._optimizer.minimize(cost_stage + cost_collision) ``` 对应关系：CasADi 的 Opti 栈配 IPOPT 求解器，直接多重打靶——文件头注明改自 nuplan-devkit；cost_stage 是 λ_coord 的轨迹贴合项，cost_collision 是 λ_obs 的高斯碰撞项，normalizer 的 2.507 即 σ√(2π) 的数值，与式 11 的 1/(σ√2π) 一致。调用侧（planning_head.py）只在推理期触发：`if self.use_col_optim and not self.training`；占用像素先按 (pos − bev_h//2)×0.5+0.25 换算成米制坐标，再按 5 米半径过滤——超参 occ_filter_range=5.0、sigma=1.0、alpha_collision=5.0 与论文附录 E.5 逐字对应。占用时域只有 5 步而规划 6 步，代码用 cur_t = min(t+1, occ_horizon−1) 把最后一步占用复用一步。 数据与流程：nuScenes，训练序列长 5（消融实验压到 3）。两阶段训练：第一阶段 6 个 epoch 只训跟踪加建图（式 13 的 L1），加载 BEVFormer 预训练权重（图像骨干、FPN、BEV 编码器、检测解码器，唯独不含查询嵌入——因为多了一个自车查询），图像骨干停梯度；第二阶段 20 个 epoch 全任务联训（式 14 的 L2），额外冻结 BEV 编码器省显存，主文消融实验为效率只跑 8 个 epoch。优化：lr 2e-4、权重衰减 0.01、梯度裁剪 max_norm 35（stage2 配置 base_e2e.py 原值）。硬件：官方建议至少 8 卡，第一阶段约 50GB 显存、8 张 A100 两天跑完 6 个 epoch。规划侧超参：T_p=6（3 秒）、d=5、σ=1.0、λ_coord=1.0、λ_obs=5.0，占用时域 5 步。以上出自论文附录 E 与仓库配置，我按 v2.0 分支（2025-10-29，mmdet3d 1.x、torch 2.x）核对，planning_head.py 与 main 分支逐字一致。 联合消融表（论文表 2）单独读：从朴素多任务（Exp.0）到完整版（Exp.12），minADE 降 15.2%、minFDE 降 17.0%、未命中率降 3.2 个百分点、占用 IoU-f 涨 4.9、VPQ-f 涨 5.9，规划平均 L2 少 0.15 米、平均碰撞率少 0.51 个百分点。路线图另一端：只有感知没有预测的版本（Exp.4–6）运动预测明显更差，两类预测任务（运动加占用）同时引入才拿到最好的规划指标（Exp.10–12）。 分任务表再分开读：跟踪比 MUTR3D、ViP3D 高 6.5 与 14.2 个 AMOTA，ID 切换最低；建图车道线 IoU 比 BEVFormer 高 7.4；运动预测 minADE 比 PnPNet-vision、ViP3D 低 38.3% 与 65.4%；占用在近处区域比 FIERY、BEVerse 高 4.0 与 2.0 个 IoU-near；规划对 ST-P3 平均 L2 与碰撞率降 51.2% 与 56.3%，还超过了部分 LiDAR 方案。设计消融（表 8–10）：旋转的场景级锚点让 minADE 降 15.8%；目标轨迹的非线性平滑在训练期修正感知误差带来的不可行轨迹，minADE 再降 5.0%；占用引导的注意力掩码与规划端的碰撞损失各自有效。这些数字全部出自论文表 2–10，我没有跑。 对得上的：规划查询构造、三层解码器、碰撞优化器的代价函数与超参，前文逐条对过。代码比论文多交代的三件事：其一，碰撞优化器文件头写明改自 nuplan-devkit，论文只在式 10 附近提了多重打靶，出处要看代码；其二，stage1 配置里 freeze_img_neck=False、freeze_bn=False 是 2023 年 6 月的复现修复——最初版本误加了 loss_past_traj 并冻结了 neck 与 BN，导致从零训不出报告值，修复后官方日志复现 AMOTA 0.393，README 的 News 区有全程记录；其三，占用时域 5 步对规划 6 步的错位是任务设定（占用因计算成本时域更短），代码里 min(t+1, occ_horizon−1) 的衔接是刻意设计，不是 bug。v2.0 分支（2025-10-29）把框架迁到 mmdet3d 1.x 与 torch 2.x、接入 nuPlan 与 NAVSIM 数据集，规划头代码一字未动——算法主体三年没改过。另外两段历史要看 README 才知道：2023 年 8 月修过一处可视化 x 轴反向的 bug；开环规划指标的对比口径在 issue #29 有官方澄清，引用这些数字时要带着这个背景。 按仓库 docs/：INSTALL.md 配 mmdet3d 1.x 环境（v2.0 分支，torch 2.0.1+cu118）；DATA_PREP.md 准备 nuScenes 完整数据与 infos 的 pkl；README 的 Results and Models 一节下载官方 stage1/stage2 检查点。评测一条命令：tools/test.py 指定 projects/configs/stage2_e2e/base_e2e.py 与检查点路径，跑完输出各任务指标，规划部分看 L2 与碰撞率两列。推理单卡可跑，训练 8 卡起步（想省显存把 queue_length 从 5 降到 3，跟踪会略降）。成功标志：评测日志里五个任务的指标行都出数、无 NaN。容易看错的三处：碰撞优化只在评测期生效，训练期靠的是碰撞损失；表 2 的消融数字是 8 epoch 的设置，别拿它对 20 epoch 的主表数字；开环规划指标的可比性问题（issue #29）意味着 L2 的跨论文比较要谨慎，碰撞率相对更可信。 有证据的价值：把「任务间接口设计」这个工程问题变成了一个可检验的学术问题，并用 12 组对照实验（表 2）给出答案——按规划的需要组织任务、接口全部走查询，比模块化与朴素多任务都强；自车查询让规划端有了明确的自我表征，实例级占用免掉了手工后处理，这两处设计后来的端到端工作反复引用。限制论文写得坦率：感知指标不追求 SOTA，是刻意把容量让给规划；失败案例集中在长尾（大卡车、挂车）；开环指标本身有争议，官方在 issue 里自己澄清过口径。我的看法：这份代码最值得学的不是哪个模块，而是「每个设计都配一组消融」的写法——表 2 到表 10 每一行都对应一个可单独关掉的开关，配置文件里的布尔项与论文表格几乎一一对应，改一个配置就能复现一组论文数字，这在 2023 年的自动驾驶仓库里是稀有品质。想在它上面做研究的人，先跑通 stage2 评测再读 uniad_e2e.py 的 forward_test，那两百行就是论文图 2 的展开。 论文：Planning-oriented Autonomous Driving，arXiv 2212.10156（CVPR 2023），https://arxiv.org/abs/2212.10156 获奖身份：IEEE Computer Society 新闻稿 CVPR 2023 Best Paper Award Winners Announced，https://www.computer.org/press-room/cvpr2023-best-paper-winners/（2023-06-21，UniAD 与 Visual Programming 同届共获最佳论文奖） 仓库：https://github.com/OpenDriveLab/UniAD（默认分支 v2.0，commit 609ee08，2025-10-29 的 UniAD 2.0 发布；main 分支 commit 532fc33，2025-04-08；Apache-2.0。精读依据 v2.0 分支 tarball，planning_head.py 两分支一致） 精读所依据的源码文件：projects/mmdet3d_plugin/uniad/dense_heads/planning_head.py、planning_head_plugin/collision_optimization.py、detectors/uniad_e2e.py、projects/configs/stage2_e2e/base_e2e.py、projects/configs/stage1_track_map/base_track_map.py、docs/TRAIN_EVAL.md、README.md（News 区的复现修复记录与 issue #29 说明） 生态：Bench2Drive（CARLA Leaderboard 2.0 闭环评测的 UniAD 接入，2024-08-27 README News 收录）
