电源中的水泥电阻、变频器旁的铝壳电阻、机柜里的制动电阻箱，以及测试发电机的负载设备，构成了电阻家族中尺寸和功率跨度很大的一部分。

到了这些场合，电阻要消耗的能量更大，发热也更明显。有的在设备运行时持续工作，有的只在上电或减速的几秒内承受冲击。它们的外形、安装方式和制造工艺，往往就是围绕这些工况发展出来的。

奥创、正阳兴、鹰峰、福德等大陆企业的产品，覆盖单个电阻、组件和整柜；开步睿思的目录还包括平面功率、陶瓷实心等方向。这些产品分别用于电源、预充、制动和负载测试，外形与结构随工况而变化。

一、插件和水泥电阻，仍是功率产品的基础

电源板上带引脚的电阻，可以采用金属膜、金属氧化膜或线绕结构。“插件”描述连接方式，内部结构则根据功耗、脉冲、工作电压和安装空间确定。

线绕电阻通常把电阻合金丝绕在绝缘骨架上，再加上涂层或封装。调整材料、线径与长度，可以做出不同阻值和功率的产品。瓷管上的绕线、带保护涂层的轴向器件，以及一些水泥封装产品，都能在这条路线里找到位置。

常见水泥电阻采用白色陶瓷外壳，内部封装电阻体和填充材料。外形相近的产品，仍可能有不同的阻体、引脚位置、寄生电感和过载表现。

奥创电子的现行目录包括卧式、立式、插脚式、带支架水泥电阻，也有被漆、被釉和波纹线绕产品。立式与卧式涉及板上布局，带支架结构则兼顾固定方式和本体位置。到了瓷管或波纹结构，产品又更接近设备中的功率组件。

插件和独立安装器件适合一些较大功耗、短时能量或特殊安装需求。器件自身的耐温与周边元件的允许温度各有限制，安装高度、元件间距和空气流动都会影响它在电源中的散热。

保险型电阻还多了一项要求：正常工作时承担电阻功能，异常过载时按规定条件熔断。它的资料会给出熔断条件或时间范围。普通电阻过热损坏时的行为缺少这样的保证，因此用于保护回路的保险型产品，应按其规定的过载和熔断特性理解。

功率继续增大，电阻会走出电路板，成为机柜中的一个组件。鹰峰2026年6月的招股说明书，就介绍了电阻在风电变流器和工业制动中的用途。此时产品的体积、连接端子、固定结构与冷却方式，已经和小型插件电阻有很大差别。

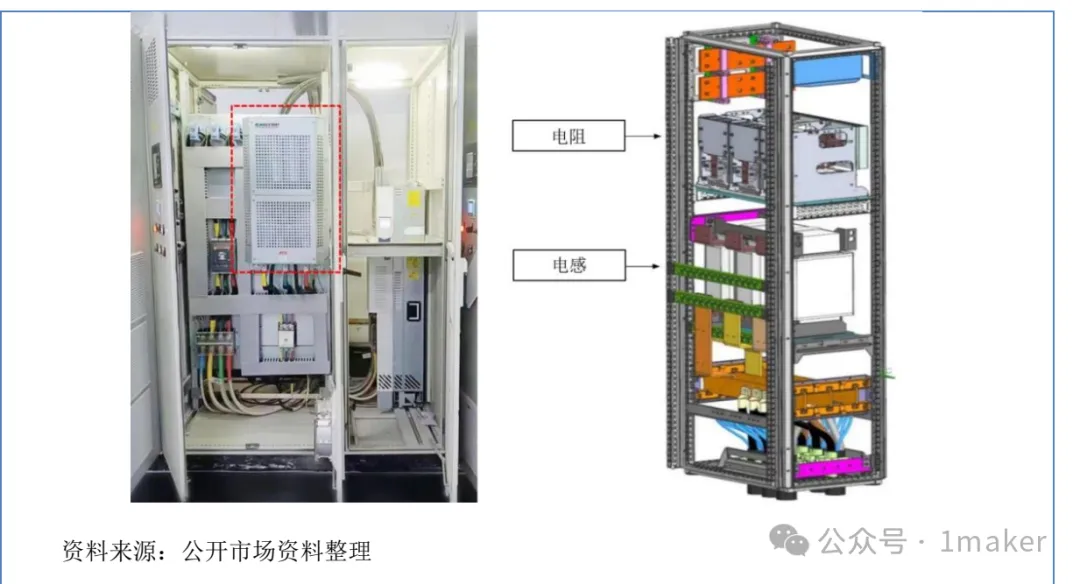

图1：鹰峰2026年6月招股说明书中的工业变频器位置示意，保留原文件“公开市场资料整理”说明。用于解释器件位置，不代表某一客户的实际BOM。

二、铝壳和平面功率电阻的散热结构

黄金铝壳、梯形铝壳、船形铝壳，是国内功率电阻目录中很常见的名称。铝壳既承担保护和固定作用，也参与传热。电阻体产生的热量经过内部填充和外壳，再传到安装板、散热器或周围空气，产品的功率能力与这条热路密切相关。

自由空气下使用与固定在规定散热器上，可能对应不同的允许功率。降额曲线有的以环境温度为基准，有的以壳体或安装面温度为基准，温度测量点也随之不同。

平面厚膜功率电阻走的是另一种结构。电阻层形成在基板上，通过安装面与外部冷却结构连接。TO-220、TO-247等封装也出现在电阻产品中，外形容易让人联想到功率半导体，但它们承担的是电阻的耗能、限流或吸收功能。

开步睿思的现行目录把平面功率、陶瓷实心和大功率线绕列成不同分类。即使都用于耗能，阻体与封装的差别，也会改变器件的热路和安装方法。

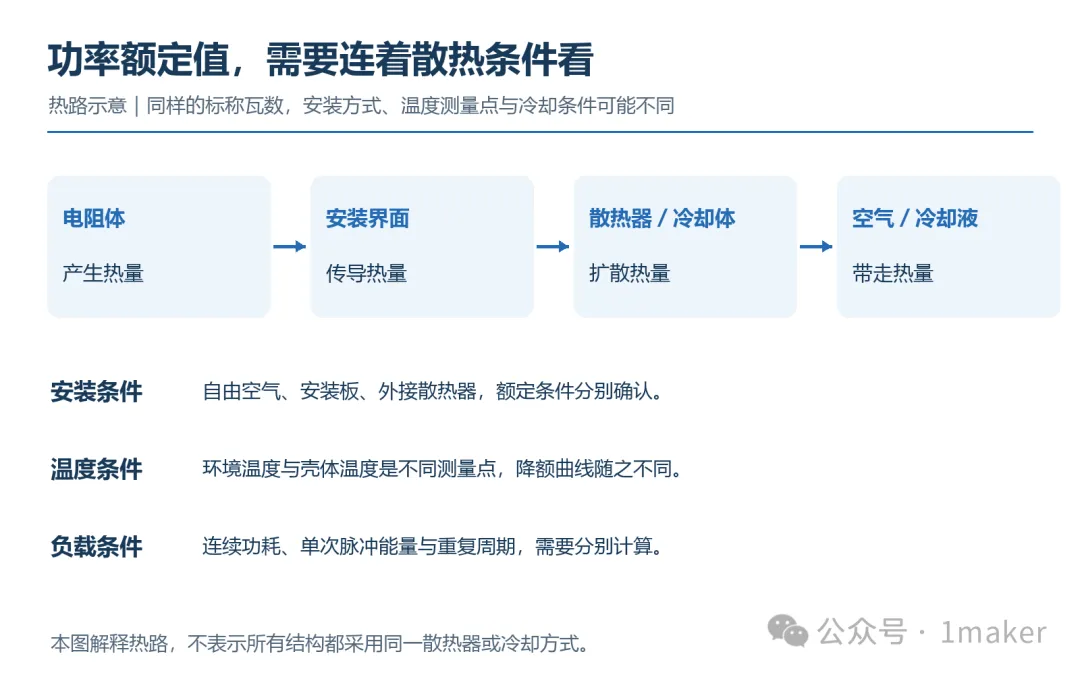

图2：热路示意。环境温度、壳体温度与安装条件分别影响允许功率，图中不对应某一型号的额定值。

器件与散热器之间的接触、导热材料和安装压力都会影响热阻；空气或冷却液则把热量带离散热器。不同结构有各自的安装方法和紧固要求。

对散热器安装型产品，散热器是实现额定性能的一部分。机柜组件还受到风道和周围热源影响，装入整机后，温度分布会随这些条件变化。

台系德键的官网也列有散热器安装型塑封功率电阻、线绕电阻和电阻柜等方向。其产品可作为对应类别的参照，额定功率需连同各自规定的散热和负载条件比较。

三、预充电阻的压力，集中在接通瞬间

电池或电源给直流母线上的空电容充电时，刚接通的瞬间可能产生很大的电流。预充电阻先限制这段电流，待电容电压上升到系统规定的条件，再由后续电路切换到正常供电路径。

正阳兴的ZENITHSUN原厂网站在2026年8月介绍了ASZ 200W100R预充电阻，定位于储能等高压系统。这类任务除了阻值和连续功率，还涉及单次耗散能量与重复周期。

以一个理想RC电路为例：初始电压为零的1000μF电容，通过100Ω电阻接到400V恒压电源。忽略其他损耗，刚接通时电流为4A，电阻瞬时功率为1600W。随后电流和电阻两端电压逐渐减小，功率随之下降，时间常数RC为0.1s。

在这一理想条件下，完整预充过程由电阻消耗的能量为½CV²，也就是80J。若每10s重复一次，且每次都从空电容开始充电，单由这段脉冲带来的平均功率约为8W。1600W、80J和8W，描述的是同一次任务的不同方面。

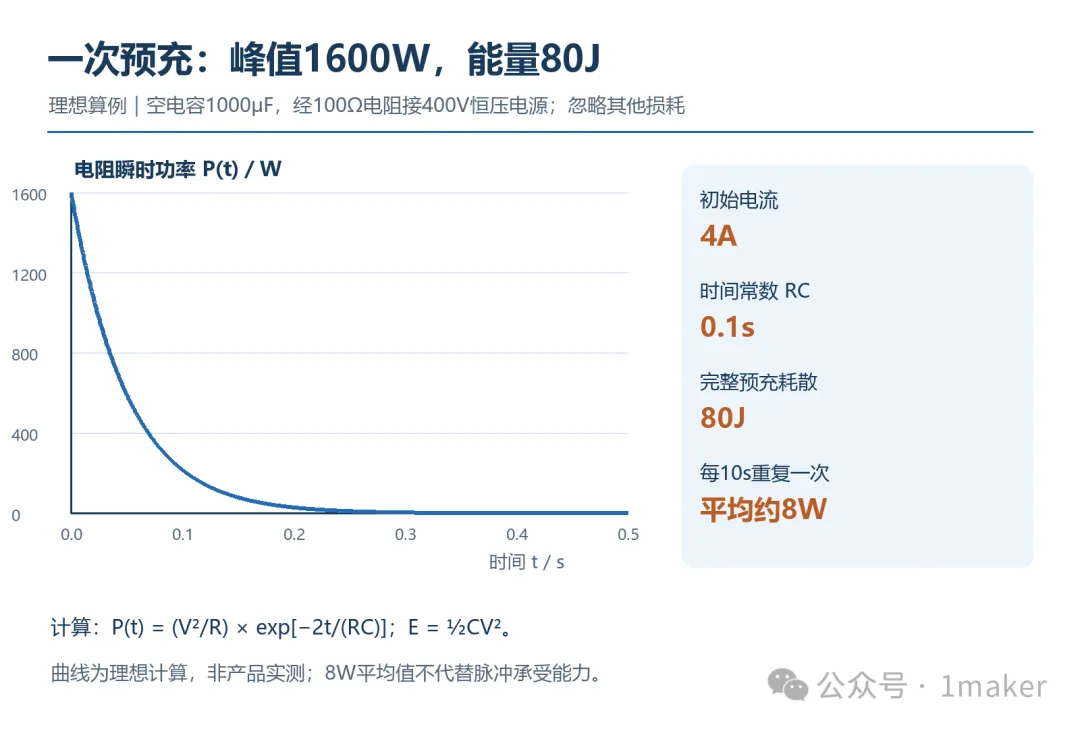

图3：理想RC算例。曲线由公式计算，不是ASZ或其他型号的实测波形；平均功率约8W，不代表器件已经能够承受该脉冲。

预充电阻在接通瞬间要承受电压和峰值功率，整个充电过程又要吸收一定能量。重复上电时，前一次留下的热量还会影响下一次冲击。实际电路中的电容初始电压、切换时刻和其他回路损耗，也会改变算例中的结果。

预充未按时结束会延长电阻的工作时间，频繁启停则会缩短冷却间隔。原厂脉冲指标也有对应的波形、持续时间、阻值和初始温度，这些条件共同限定了可承受的负荷。

泄放电阻则处理停机后电容中的剩余能量。奥创在2026年9月介绍了RTP大功率厚膜高压电阻用于储能变流器的高压泄放回路。预充是给电容建立电压，泄放是降低电容电压，二者的过程不同，都需要计算电阻承担的能量和瞬时负荷。

福建毫米电子2026年7月推出的抗硫化高脉冲片式厚膜产品，涉及电极材料、电阻膜结构和热扩散路径设计。小封装也可以面向特定脉冲开发，对应能力由规定波形和使用条件限定。

四、能耗制动，为再生电能提供去处

电机减速，或者带动负载下放时，机械系统中的能量可能通过电机和驱动功率回路回到直流母线。若能量持续进入，母线电压就会升高。能耗制动通过斩波开关接通电阻支路，把这部分电能转成热量。

制动单元与制动电阻各有分工。前者控制耗能支路何时接通，后者承担电能消耗。有些驱动器内置相应功能，有些需要外接制动模块；配置能量回馈装置的系统，还可能将再生能量送回电源侧。具体采取哪条路径，由驱动系统决定。

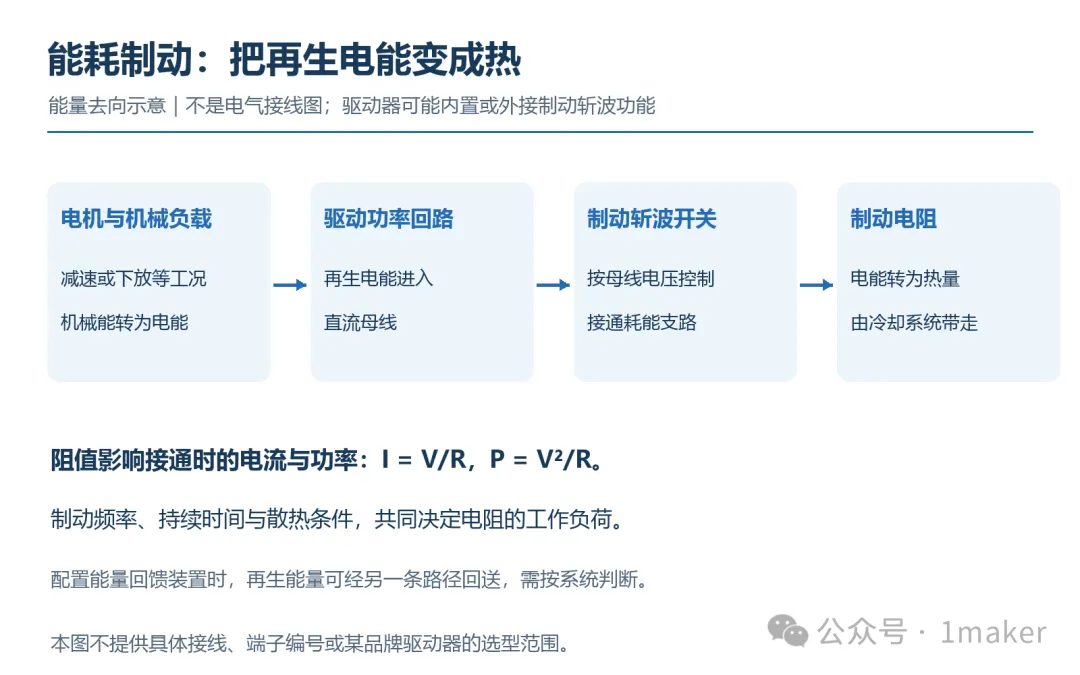

图4：能量去向示意，不是电气接线图。驱动器、制动斩波功能和电阻的配置方式，需要按具体系统确定。

在一定母线电压下，阻值减小会增加斩波开关接通时的电流与瞬时功率。阻值因此需要匹配驱动器的电流能力，功率等级则关系到电阻的热负荷能力。

偶尔减速、反复启停和长时间下放负载，会形成不同的耗能过程。转动惯量、速度变化和制动频率决定进入回路的能量，以及电阻两次工作之间的散热时间。

奥创在2026年6月的资料中介绍了MBRB、LBRB电阻箱，产品从电阻芯发展到箱体与冷却结构。正阳兴也有制动电阻及电阻组方向。到了这类产品，端子、电阻元件的组合、风道和固定方式，都在影响整套组件的工作表现。

鹰峰2026年6月的招股材料，还介绍了电阻带一体折弯与铝壳封装技术，并将相关技术列为批量生产。与圆形电阻丝绕制相比，电阻带的结构设计提供了另一种制造路径。文件同时说明其电阻用于风电变流器的低电压穿越、阻尼滤波，以及工业制动等用途。

高压和低电感产品也属于特种电阻。奥创2026年9月介绍了RI40玻璃釉高压和RI82片式无感高压等方向。高压分压涉及电压分布与绝缘，阻尼或吸收回路中的快速电流变化则更受杂散电感影响。“无感”产品的电感表现仍由具体结构和规定条件下的指标描述。

五、从电阻组件到可控制的负载箱

测试电源或发电机时，需要给被测设备接上一定的负载。阻性负载箱通过电阻消耗电能，可以把测试负荷按档位投入，也可以配合测量与控制系统记录设备的表现。电阻到了这里，是整套测试设备中的耗能部分。

广东福德电子在2026年3月20日披露，向波兰某公司交付了LB-600KW-AC400V-J型水冷负载箱。据原厂介绍，设备集成电压、电流和功率监测，支持自动加载序列，并有流量、温度、压力和过载等保护。

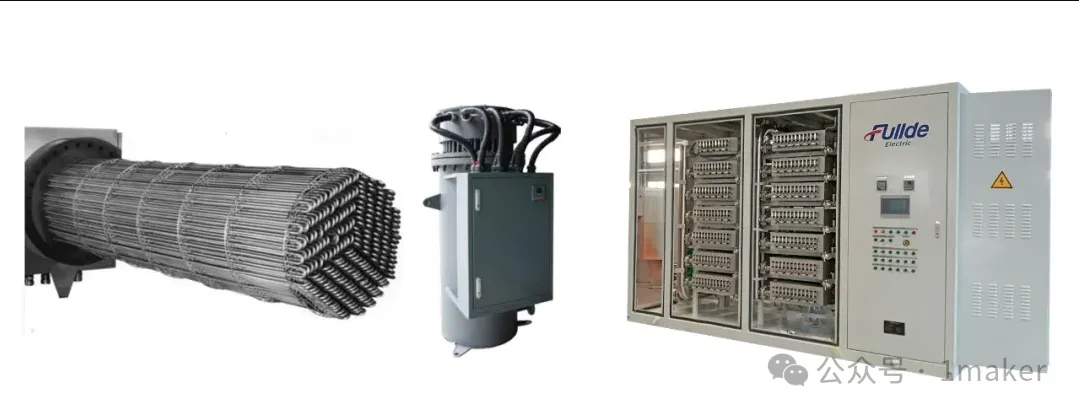

图5：福德2026年3月水冷负载交付案例中的原厂产品组合图，保留原图。展示元件、模块与柜体形态，不作为该客户现场或各组件型号的证明。

水冷路线把散热工作交给冷却介质及其循环系统。设备能否持续运行，既取决于电阻，也取决于流量、液体温度、压力和换热能力。机柜中的风道问题，在水冷系统里变成了另一组需要控制的条件，故障保护也随之扩展。

正阳兴在2026年9月18日披露，已交付13台负载设备，包括12台交直流负载箱和1台RLC阻感容负载箱，并配套风道冷却系统，用于航空系统地面负载模拟测试。

纯阻负载主要消耗有功功率，RLC负载加入电感和电容后，可以设置相应的无功负载条件。设备组成随测试所需的电压、频率和功率因数而变化。

负载箱还需要分档开关、测量、控制和保护。按设定投入负荷、准确记录数据、异常时停止加载，都属于整套设备的功能，制造工作也延伸到系统集成。

福德现行目录还包括中性点接地电阻和电力系统耗能等产品。这些产品分布在工业、输配电和测试设备中，各有不同的电路位置与工作任务。

六、大陆厂商的元件、组件与设备布局

结合本篇采用的近期原厂资料与现行目录，可以把相关大陆厂商整理如下。表中按产品方向排列，未覆盖全国全部企业，也不作规模或市场份额排名。

这几家企业覆盖了三个产品层次：标准元件提供不同的封装、阻值和安装形式；预充与制动组件按设备工况设计；负载设备则集成电阻、测控、冷却和保护。

功率组件和负载设备的制造规模，还与单台规格、定制内容和项目交付有关。一台水冷负载箱的电阻数量、分档方式、冷却及控制配置，都直接影响设计与制造工作量。

这些产品的开发围绕具体负荷展开：连续运行涉及散热，短时冲击涉及峰值、能量和重复频率，高压应用还需要绝缘与电场设计。电阻体、封装、冷却结构和系统功能共同形成各家的产品特色。

水泥电阻按颗装上电路板，制动组件随设备的耗能工况配置，负载箱还要配合测控与冷却系统。它们共同依靠电阻耗散电能，交付的产品却相差很大。接下来一篇将转向热敏、压敏和可调电阻，介绍这个家族中负责温度感知、过压防护与调节的成员，以及大陆厂商的产品布局。

本文依据截至2026年10月可核验的公开资料整理，仅作行业交流。具体产品参数、安装条件与供货状态，以原厂最新资料和实际验证为准。
