初中物理|凸透镜成像规律总记不住?抓住一倍和二倍焦距两个点
凸透镜这章内容不多，可一到判断正倒、大小、虚实就容易乱。问题大多出在同一处：两个关键位置没记牢——焦点和二倍焦距点。物距落在哪一段，像的样子就定了。这份分五页讲清透镜与三条特殊光线、五种成像情况、实像与虚像的判断、光具座实验的细节，以及生活里的三种用法，每条配例子，文末还备了 6 道自测题。建议收藏。 #初中物理 #凸透镜成像 #光学
一句话结论｜两个焦距点把成像分成五段，正倒、大小、虚实都看物距落在哪一段。

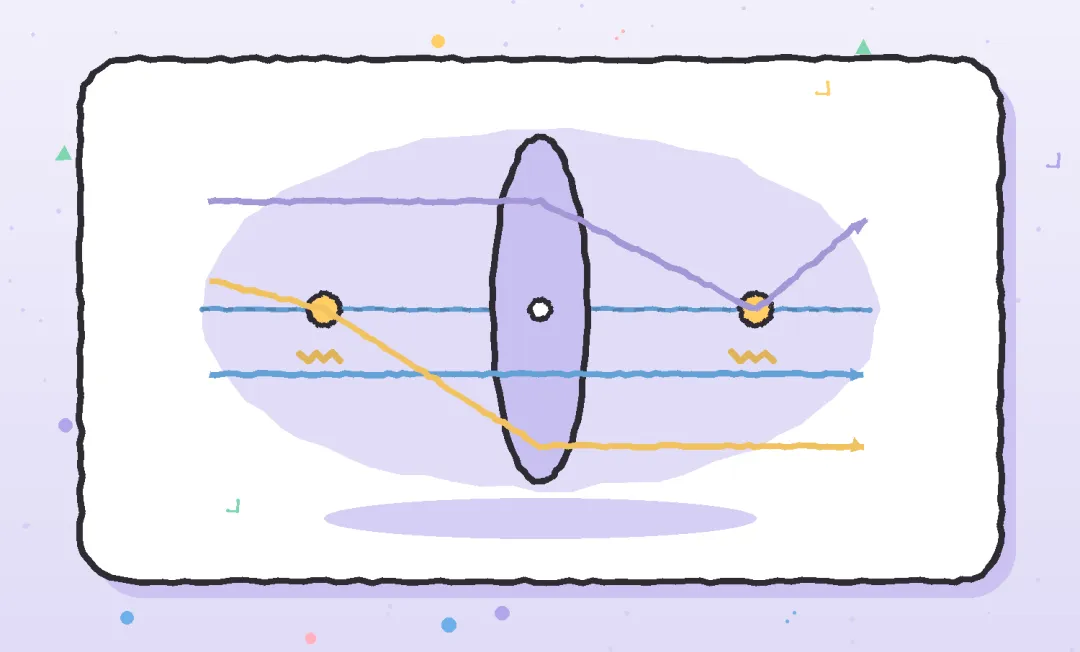

01透镜与三条光线⚡先认光心焦点，再记三条特殊光线
先认几个名词。中间厚边缘薄的是凸透镜，对光有会聚作用；中间薄边缘厚的是凹透镜，对光有发散作用。主光轴、光心、焦点这几个词，画图时天天要用。
①凸透镜｜中间厚、边缘薄，对光有会聚作用例：放大镜的镜片就是凸透镜
②凹透镜｜中间薄、边缘厚，对光有发散作用例：近视眼镜的镜片就是凹透镜
③三个名词｜光心 O、主光轴、焦点 F 与焦距 f例：焦点到光心的距离就是焦距
④两个焦点｜主光轴上左右各有一个焦点例：两侧焦距相等，别只记一边
⑤光线一｜平行于主光轴的光，折射后过焦点例：画图时先画这一条最省事
⑥光线二｜过焦点的光，折射后平行于主光轴例：与光线一正好互为逆过程
⑦光线三｜过光心的光，传播方向不改变例：这条最容易被漏掉
⑧易错｜部分同学把光线画到焦点就停笔例：折射之后还要继续画出射光线
划重点｜三条特殊光线，别漏了过光心那条。
【口诀平行光过焦点，过焦点变平行，光心直着走。

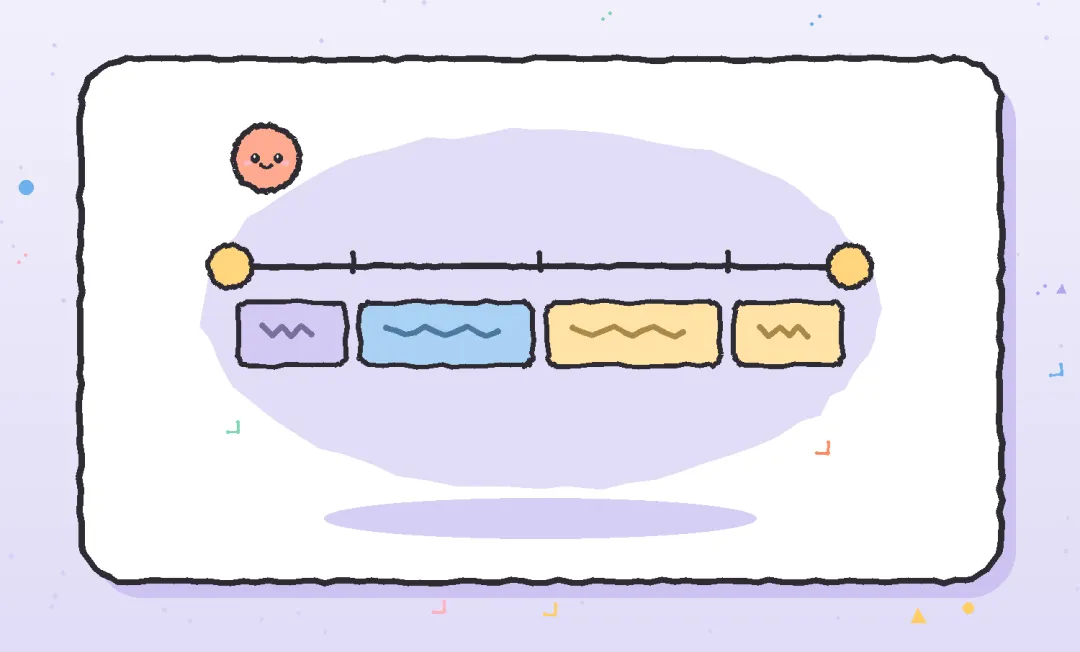

02成像规律五段⚡按物距和两个焦距比大小
成像规律不用死背，按物距和两个焦距的位置关系分成五段：大于 2f 一段，等于 2f 一个点，f 与 2f 之间一段，等于 f 一个点，小于 f 一段。
①物距大于 2f｜倒立、缩小的实像，像在 f 与 2f 之间例：照相机就是这个原理
②物距等于 2f｜倒立、等大的实像，像也在 2f 处例：这是放大与缩小的分界点
③f 与 2f 之间｜倒立、放大的实像，像在 2f 以外例：投影仪、幻灯机用它
④物距等于 f｜不成像，出射光线互相平行例：光线平行就永远交不到一起
⑤物距小于 f｜正立、放大的虚像，与物在同侧例：放大镜看小字就是这个情形
⑥一条规律｜物近像远像变大，物远像近像变小例：记住这八个字能省很多背诵
⑦两个分界｜2f 分大小，f 分虚实例：两个点把五种情况串成一条线
⑧易错｜部分同学把物距等于 f 也当成能成像例：此时光屏上什么都收不到
划重点｜2f 分大小，f 分虚实。
【顺口溜物近像远像变大，物远像近像变小。

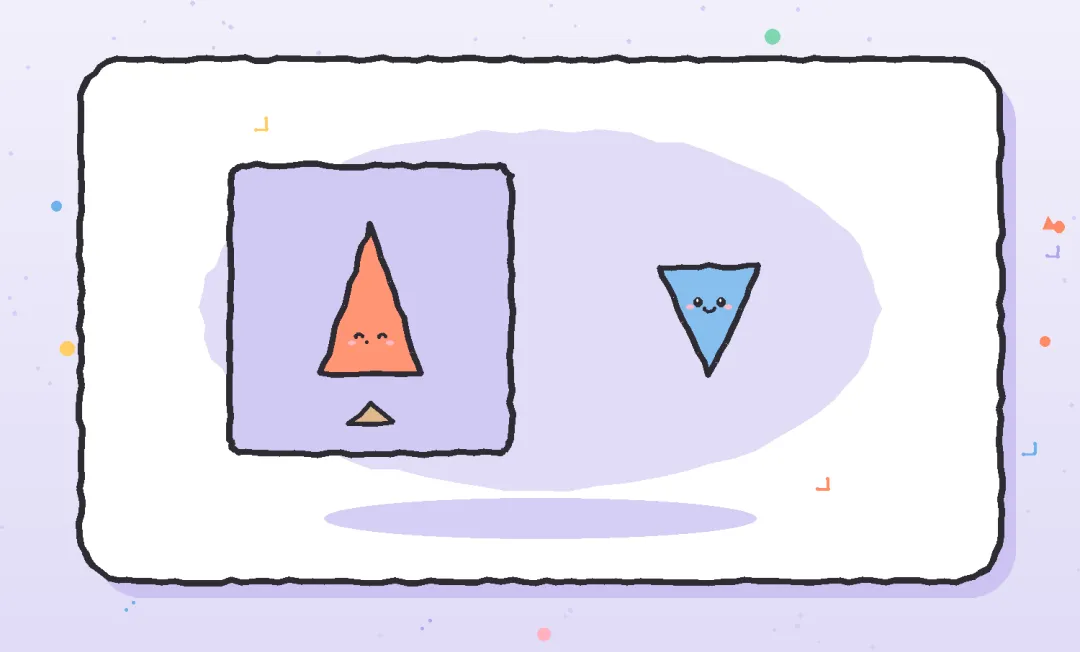

03实像与虚像⚡光屏能不能接到，是最好用的判断
实像和虚像的区别只有一句话：实际光线会聚出来的接得到，反向延长线交出来的接不到。判断正倒、大小、位置，都从这一句往下推。
①实像｜实际光线会聚而成，能用光屏承接例：照相机底片上留下的是实像
②虚像｜反向延长线相交而成，光屏接不到例：放大镜看到的字是虚像
③正倒｜实像都是倒立的，虚像都是正立的例：初中阶段这样记足够用
④左右｜实像上下左右都颠倒例：光屏上的像与物相比完全反过来
⑤位置｜实像与物分居透镜两侧，虚像在同侧例：落笔画图前先想清楚在哪边
⑥大小｜像距大于物距时放大，反之缩小例：把物距和像距比一比就知道
⑦移动｜物往哪边移，像也往哪边移例：这是实验题里常考的一条
⑧易错｜部分同学以为虚像就是没有像例：虚像只是接不到，眼睛看得见
划重点｜能接到的是实像，接不到的是虚像。
【记法屏上接得到是实像，接不到是虚像。

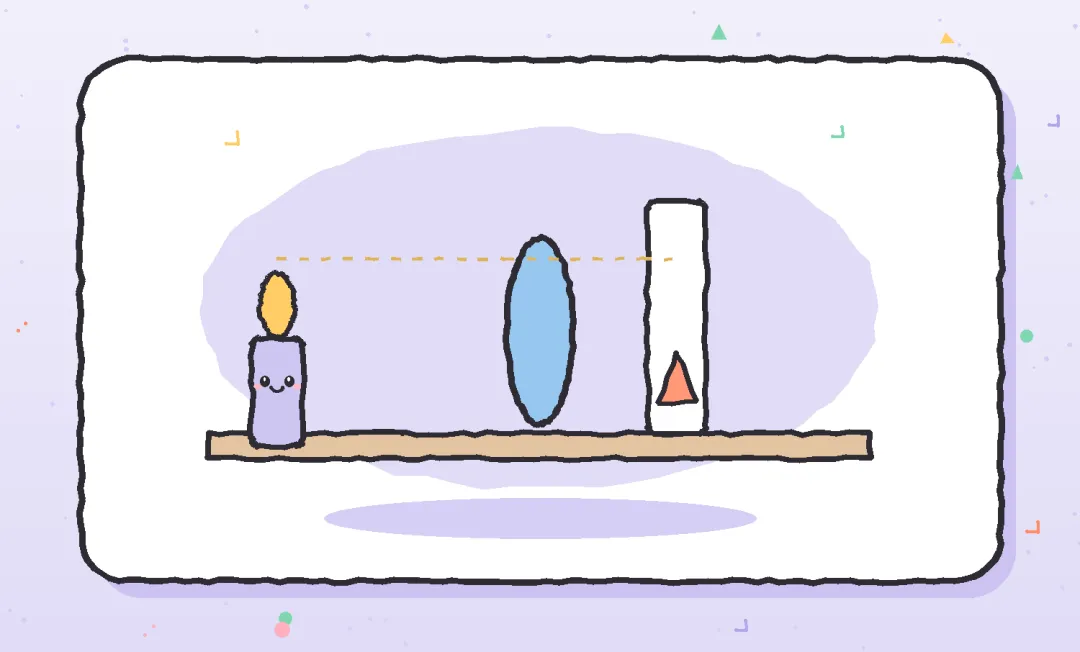

04光具座实验⚡三心等高，屏上找像
实验题考的是操作细节。三心等高、先固定透镜再移动蜡烛、像不清晰就前后微调光屏，这三步做对，测出来的数据一般不会差太多。
①器材顺序｜蜡烛、凸透镜、光屏依次放在光具座上例：透镜放中间，两边都方便移动
②三心等高｜烛焰、透镜中心、光屏中心在同一高度例：不等高时像会跑到光屏外面
③调像步骤｜先固定透镜，再移动蜡烛找清晰的像例：像不清晰就前后微调光屏
④测焦距｜平行光正对透镜，会聚的那点就是焦点例：也可以用远处景物成像粗略测
⑤找不到像｜可能是物距小于焦距，成了虚像例：也可能是三心没有调到等高
⑥遮住一半｜像仍然完整，只是变暗一些例：不是像缺了一块
⑦记数据｜每组都写下物距和像距例：表格里顺手写上焦距便于比较
⑧易错｜部分同学在光屏上找虚像，怎么调都没有例：虚像只能用眼睛透过透镜看
划重点｜三心等高，屏上才找得到像。
【小比喻三心不在一条水平线上，就像三个人各看一个方向。

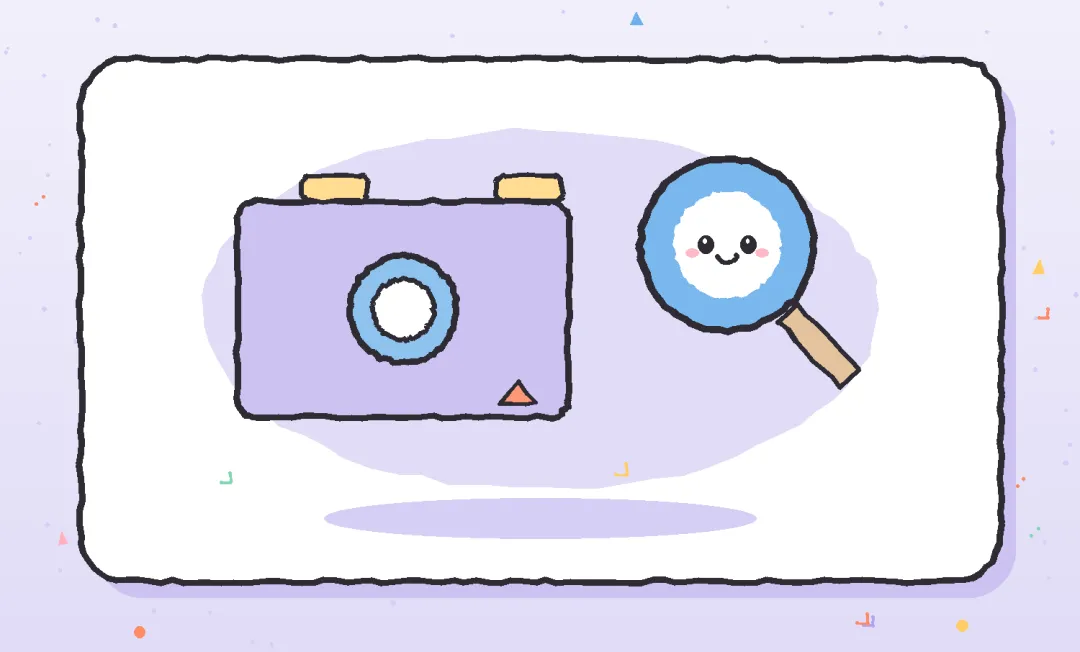

05生活里的用法⚡物距落在哪一段，用途就定了
生活里的三种用法，本质是物距落在不同区间：照相机在 2f 以外，投影仪在 f 与 2f 之间，放大镜在 f 以内。区间记住，用途就不用背。
①照相机｜物距大于 2f，成倒立缩小的实像例：拍远景时镜头往里收一点
②投影仪｜物距在 f 与 2f 之间，成倒立放大的实像例：屏幕上看到的是放大后的实像
③放大镜｜物距小于 f，成正立放大的虚像例：看小字时把镜片贴近纸面
④眼睛｜晶状体相当于凸透镜，视网膜相当于光屏例：近视时像落在视网膜前面
⑤眼镜｜近视配凹透镜，远视配凸透镜例：先判断像落在视网膜前还是后
⑥手机镜头｜也是凸透镜，原理和照相机一样例：拍远处景物时，物距远大于 2f
⑦换用途｜同一块透镜，物距不同结果完全不同例：先看物距落在哪一段再判断
⑧易错｜部分同学把投影仪的像说成正立例：屏幕上呈现的是倒立放大的实像
划重点｜物距一段，用途就定一段。
【口诀二倍以外照相机，一二倍间投影仪，一倍以内放大镜。
▍自测一下
先把下面这 6 道题做一遍，再对后面的答案与解析。
1. 凸透镜对光起什么作用？
2. 平行于主光轴的光线，经凸透镜折射后经过哪里？
3. 物距大于二倍焦距时，成什么样的像？
4. 物距小于焦距时，成什么样的像？
5. 怎么用实验区分实像和虚像？
6. 做凸透镜成像实验时，烛焰、透镜和光屏的中心要怎样？
答案与解析
1.会聚作用解析：凸透镜中间厚边缘薄，平行光经过后向主光轴靠拢。
2.焦点解析：这是三条特殊光线里最常用的一条。
3.倒立、缩小的实像解析：照相机就是这个原理，像落在 f 与 2f 之间。
4.正立、放大的虚像解析：放大镜看字就是这个情形，光屏接不到。
5.看光屏能不能接到解析：接得到是实像，接不到是虚像。
6.调到同一高度解析：三心等高，像才会落在光屏中央。
▍小结
凸透镜这一章，真正要记的只有三个位置：焦点、二倍焦距点，还有光心。物距落在哪一段，像的正倒、大小、虚实就定了。画图时先把平行主光轴那条画出来，再补过焦点和过光心那条，落到光屏上检查一遍，思路就顺了。
