前言

在上一篇文章《VMP源码阅读(三)》中，我们学习了 VMP 的代码变异（Mutation）功能。它会在原始指令之间插入大量花指令，再将函数切割成许多 Block，最后打乱这些 Block 的顺序。

代码变异虽然让程序变得很难阅读，但 CPU 最终执行的依然是原来的 x86 指令。

而代码虚拟化（Virtualization）则完全不同。它会先将原来的 x86 指令翻译成一套 VMP 自己定义的指令，然后再生成一台虚拟机，由这台虚拟机负责解释执行。

本文只研究其中最容易理解的一种：Classic 代码虚拟化。

为了控制篇幅，我会忽略异常处理、内存保护和各种反调试逻辑，只关注一段代码从进入虚拟机，到执行完毕，再返回原生代码的完整过程。

Demo

首先，还是准备一个极其简单的函数：

uint64_t return_constant() {  return 0x1122334455667788;}

它编译后的核心代码只有两句：

mov rax, 0x1122334455667788ret

在没有加密时，CPU 直接执行这两句指令，将常量放入 RAX 寄存器，然后返回调用者。

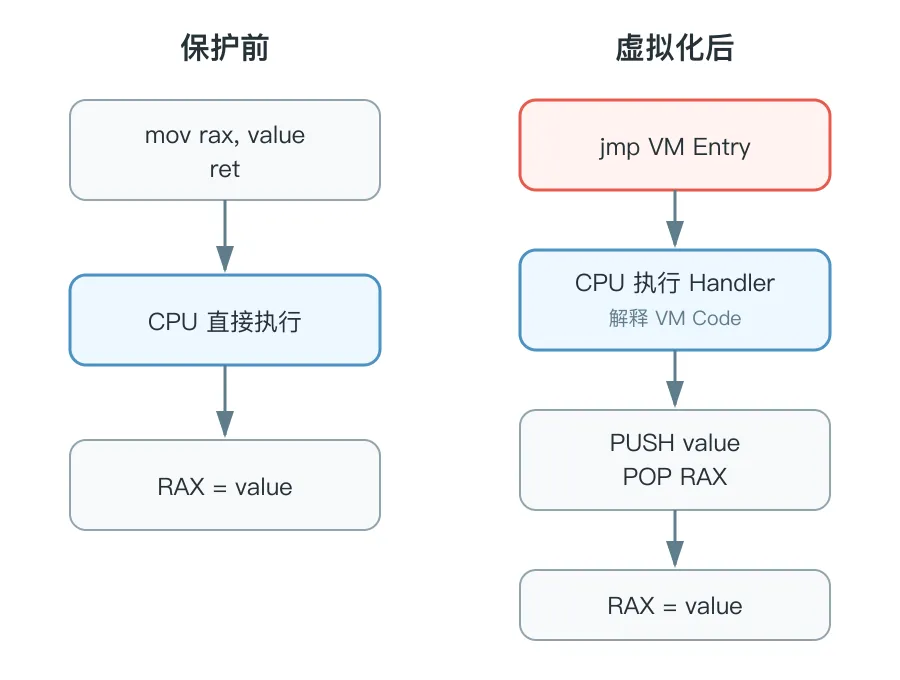

但是经过 VMP 虚拟化以后，原函数中的两句汇编会消失，函数入口只剩下一句跳转。真正的函数逻辑则被翻译成 VM 指令，编码为 VM Code 保存在 .rdata 中。

这里所谓的虚拟机，并不是 VMware 那种可以运行操作系统的虚拟机。它更像是一个由 VMP 临时生成的解释器：CPU 负责运行解释器，解释器再负责运行原函数。

编译

在 VMP 源码中，每一个需要加密的函数都由 IntelFunction 表示，函数中的每一条汇编指令则由 IntelCommand 表示。

当我们为函数选择 Virtualization 后，最终会进入 IntelFunction::Compile()：

bool IntelFunction::Compile(const CompileContext &ctx){  switch (compilation_type()) {  case ctMutation:    CompileToNative(ctx);    break;  case ctVirtualization:    CompileToVM(ctx);    break;  case ctUltra:    Mutate(ctx, true);    CompileToVM(ctx);    break;  default:    return false;  }  return BaseFunction::Compile(ctx);}

这里的逻辑非常直白：

• • Mutation：将指令重新编译成 x86 机器码。
• • Virtualization：将指令编译成 VM 指令。
• • Ultra：先进行代码变异，再进行代码虚拟化。

因此，代码虚拟化最核心的步骤，就是 CompileToVM()。

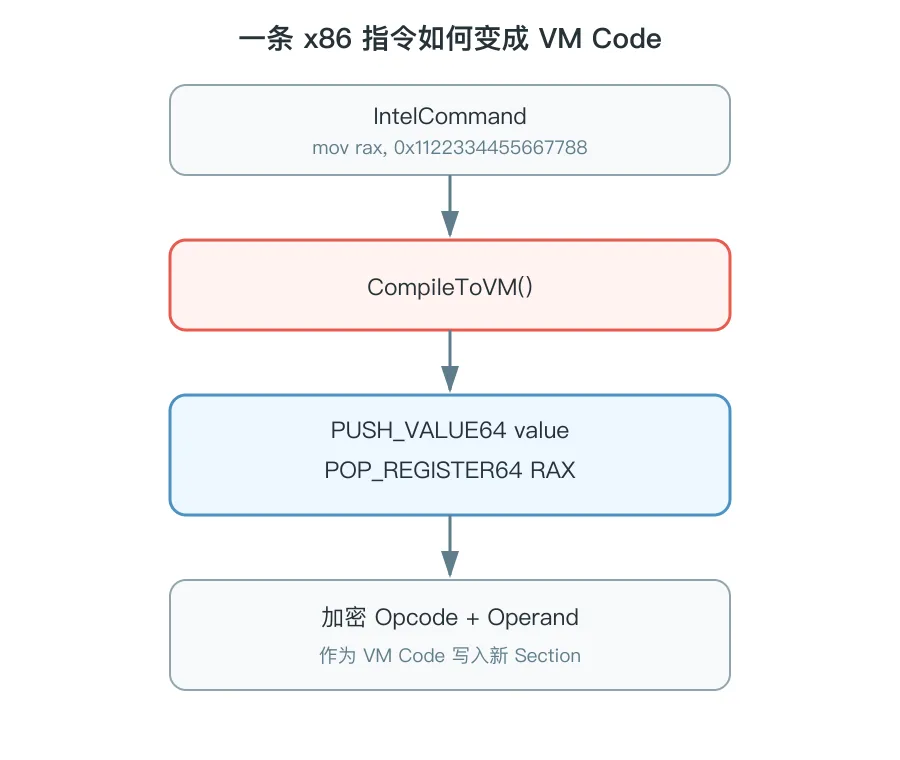

例如 Demo 中的这一句：

mov rax, 0x1122334455667788

在 VMP 内部会被拆成两条 VM 指令：

PUSH_VALUE64  0x1122334455667788POP_REGISTER64 RAX

先把常量压入 VM 栈，再从 VM 栈中弹出，保存到虚拟的 RAX 寄存器中。

可以看到，VMP 的 VM 是一台典型的 栈式虚拟机。它不会直接执行 RAX = value，大部分计算都需要先把数据放入 VM 栈，再通过 PUSH、POP、ADD 等简单指令组合完成。

一条很简单的 x86 指令，往往会被拆成多条 VM 指令，这也是虚拟化后代码体积迅速膨胀的原因之一。

虚拟机

VMP 不仅需要生成 VM 指令，还需要生成一台能够执行这些指令的虚拟机。

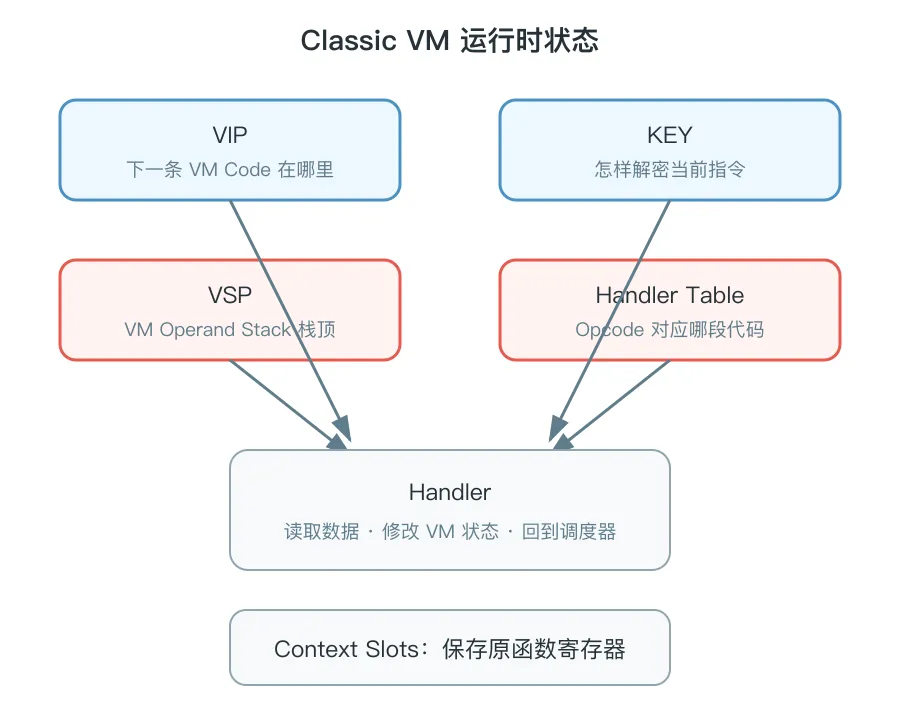

这部分代码主要在 IntelVirtualMachine::InitCommands() 中。它会先随机挑选几个物理寄存器，分别承担虚拟机运行时的重要工作：

需要注意的是，这些名字只是为了便于理解。它们并不是固定的 CPU 寄存器。

例如在我调试的这个样本中，RSI 是 VIP，R11 是 VSP，RDI 是 KEY，R10 则保存 Handler Table。换一次编译后，它们很可能又会变成其他寄存器。

除此之外，InitCommands() 还会为每一种 VM 指令生成对应的执行代码，这些代码称为 Handler。

例如：

• • PUSH_VALUE64 Handler：读取一个常量，并将它压入 VM 栈。
• • POP_REGISTER64 Handler：从 VM 栈弹出一个值，并写入寄存器槽位。
• • RET Handler：恢复 CPU 寄存器，然后返回原生调用者。

这些 Handler 本身依然是 x86 机器码，因为 CPU 真正能够执行的始终只有 x86 指令。

于是，VMP 最终生成了两个东西：

1. 1. 由自定义指令组成的 VM Code。
2. 2. 负责解释这些指令的 x86 Handler。

进入虚拟机

前面只是从源码的角度了解了 VMP 会生成什么东西。下面从运行时的角度，完整跟踪一次进入 Classic 虚拟机的过程。

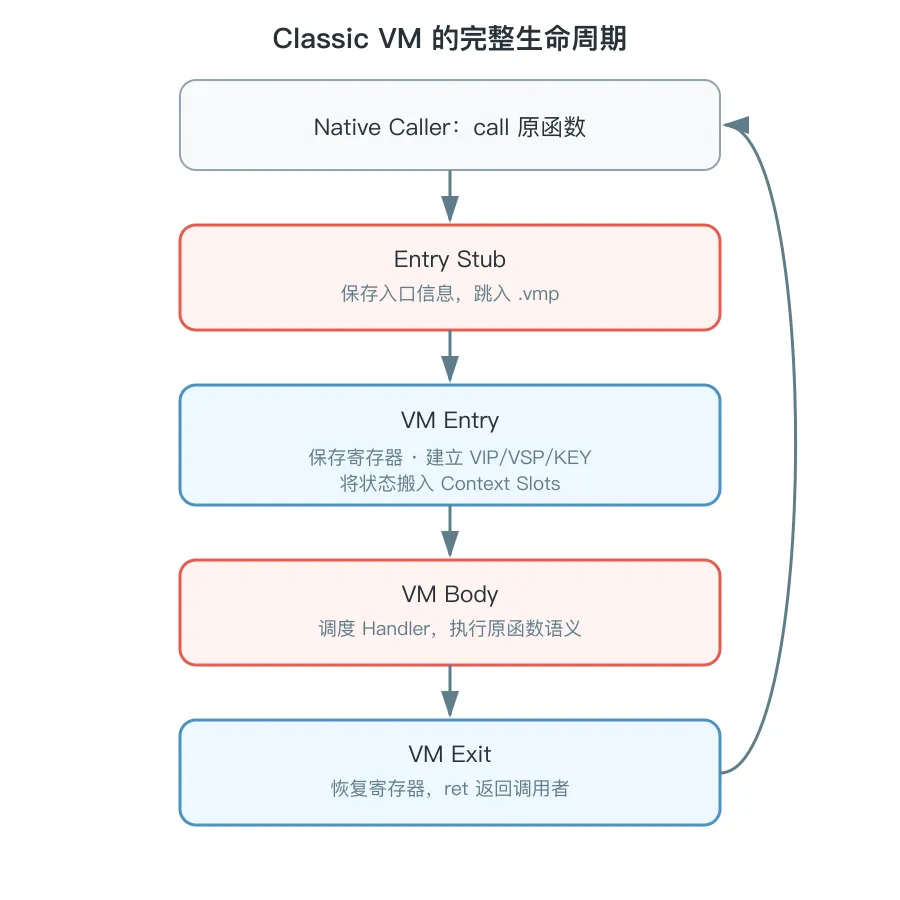

整个过程可以先分为下面几步：

这里的 VM Entry 并不是一条指令，而是一段很长的初始化代码。它需要先接管原生程序的状态，再建立虚拟机自己的运行环境。

入口跳板

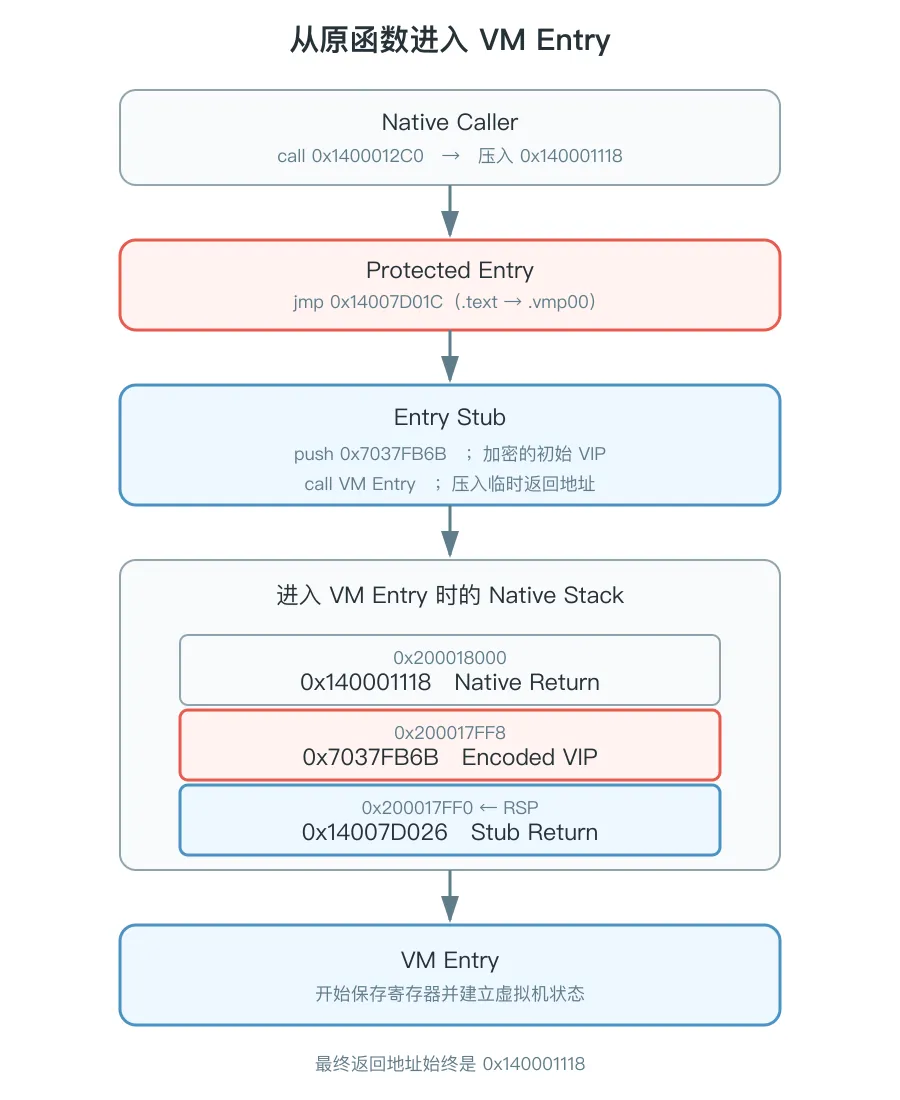

首先，原生调用者仍然像以前一样调用 return_constant()：

0x140001113  call 0x1400012C00x140001118  mov  rdx, rax

call 会将下一条指令地址 0x140001118 压入栈中。这个地址非常重要，因为无论虚拟机里面绕了多大一圈，最后都必须回到这里继续执行。

RSP = 0x200018000[RSP] = 0x140001118  ; Native Return Address

原函数经过虚拟化后，入口处原来的 mov 和 ret 已经消失，变成了一个跳转：

0x1400012C0  jmp 0x14007D01C  ; 跳转到.vmp00

原函数剩余的机器码则会被随机数据覆盖。这一点和上一篇代码变异的处理方式很像：VMP 不会把膨胀后的代码硬塞回原来的函数空间，而是将它们放到新的 Section 中，原地址只保留一个入口跳板。

跳转到 .vmp00 后，会先执行一小段 Entry Stub：

0x14007D01C  push 0x7037FB6B  ; 加密的初始 VIP0x14007D021  call 0x14007E8A9 ; 调用VM Entry

第一句压入的是加密后的 VM Code 地址，第二句 call 又会自动压入一个临时返回地址。因此，进入 VM Entry 时，栈上已经有三个值：

高地址0x200018000  0x140001118  ; 原生调用者的返回地址0x200017FF8  0x7037FB6B   ; 加密的初始 VIP0x200017FF0  0x14007D026  ; Entry Stub中call的临时返回地址 ← RSP低地址

需要注意的是，0x14007D026 只是 Entry Stub 调用 VM Entry 时产生的临时返回地址。虚拟机最终并不会返回这里，真正需要保留的是更上面的 0x140001118。

保存原生状态

进入 VM Entry 后，第一件事情就是保存当前 CPU 的运行状态：

pushfq; 按随机顺序保存15个通用寄存器push r13push rsipush r15; ...push r8push r9mov  r9, 0           ; load-base deltapush r9

为什么要保存这些寄存器？因为接下来调度器和 Handler 自己也要使用它们。如果不先保存，虚拟机运行几条指令以后，原函数进入时的寄存器状态就全部被破坏了。

在这个样本中，保存顺序如下：

RFLAGS, R13, RSI, R15, R14, RBX, RDI, RAX,RBP, R10, R12, RDX, R11, RCX, R8, R9,load-base delta

此时这些数据还只是通过原生 push 指令堆在栈上，尚未成为正式的虚拟寄存器状态。

解出初始 VIP

保存完原生状态后，VM Entry 从栈中读取刚才 Entry Stub 压入的 0x7037FB6B：

mov  rsi, [rsp+0x90]  ; 读取加密的初始 VIPneg  esi; ... Entry Cryptoradd  rsi, r9          ; 加上 load-base deltaadd  rsi, 0x100000000

经过 Entry Cryptor 解密以后，得到真正的 VM Code 地址：

decode(0x7037FB6B) = 0x4006CC20VIP = 0x4006CC20    + load-base delta    + 0x100000000    = 0x14006CC20

从这一刻开始，RSI 就承担 VIP 的职责，指向下一段尚未执行的 VM Code。

需要注意的是，VIP 指向的是数据，而不是 CPU 即将执行的机器码。CPU 的 RIP 仍然在 .vmp00 中执行 Handler，只是 Handler 会通过 VIP 去 .rdata 中读取 VM Code。

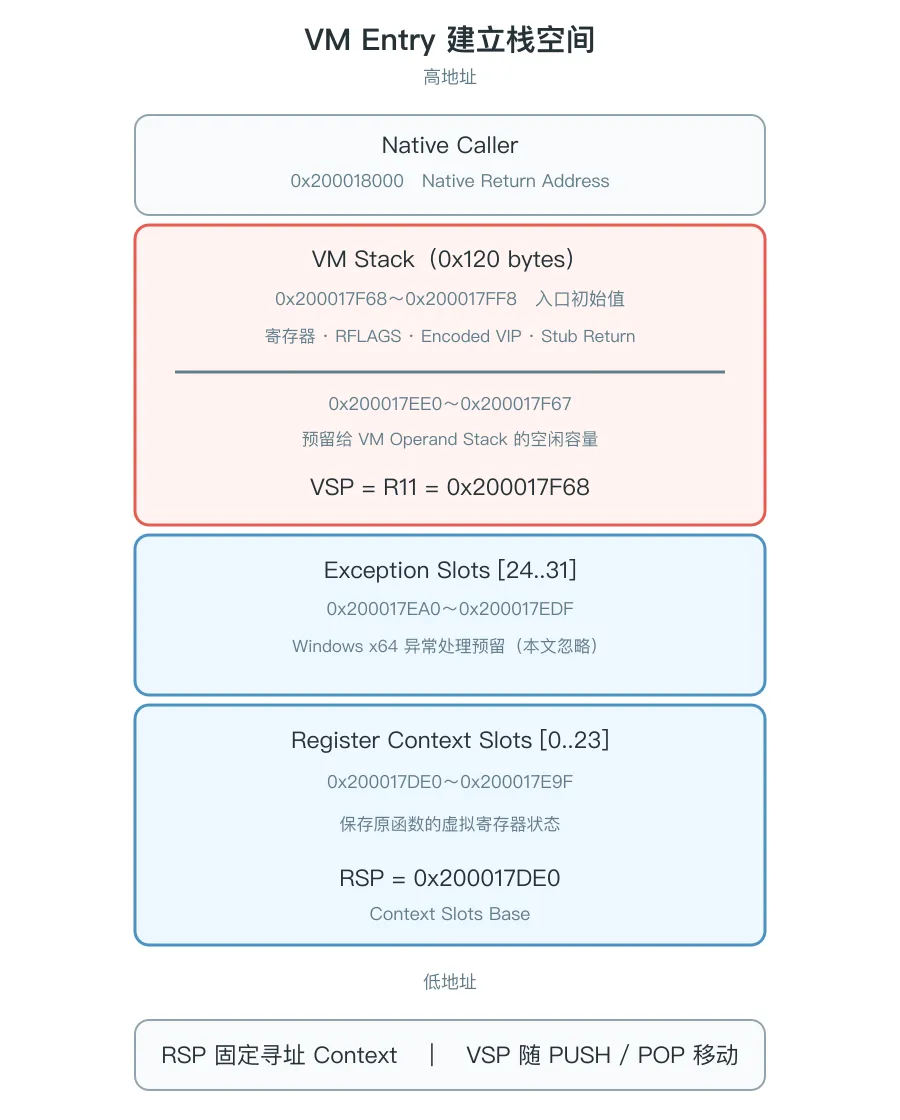

准备 VM Stack 和 Context Slots

接下来，VM Entry 会把当前 RSP 保存到 R11，然后再将 RSP 向低地址移动：

mov r11, rsp     ; R11作为VSPsub rsp, 0x180and rsp, -0x10   ; 16字节对齐

在当前样本中：

执行前 RSP              = 0x200017F68mov r11,rsp 后 R11/VSP  = 0x200017F68sub rsp,0x180           = 0x200017DE8对齐后的 RSP            = 0x200017DE0

此时，同一片原生栈被划分成了两个逻辑区域：

• • VM Stack：由 R11/VSP 指向，用于 VM 指令之间传递临时数据。
• • Context Slots：由 RSP 作为基地址，用于保存原函数的寄存器状态。

这里最容易混淆的是，RSP 和 VSP 都指向原生栈中的地址，但它们的职责已经完全不同：

RSP  固定指向 Context Slots 的基地址VSP / R11  随着VM的PUSH和POP不断移动

Context Slots 一共占用 0x100 字节。其中前 24 个 Slot 用来保存寄存器状态，后面 8 个 Slot 为 Windows x64 异常处理预留。本文只关注前面的寄存器 Slots。

准备调度器

栈空间准备完成后，VM Entry 还需要初始化 Classic 调度器使用的另外两个状态：

mov rdi, rsi             ; 以初始 VIP 作为 KEYsub rdi, load_base_deltalea r10, [handler_table] ; Handler Table基地址

至此，当前样本中的几个重要寄存器如下：

RSP       = 0x200017DE0  ; Context Slots 基地址VIP = RSI = 0x14006CC20  ; 下一条 VM CodeVSP = R11 = 0x200017F68  ; VM Stack 栈顶KEY = RDI = 0x14006CC20  ; Rolling KeyTABLE=R10 = 0x14007EF68  ; Handler Table 基地址

虚拟机现在已经可以读取和调度 VM Code，但是进入时保存的寄存器还堆在 VM Stack 上，Context Slots 里面仍然没有正式的数据。

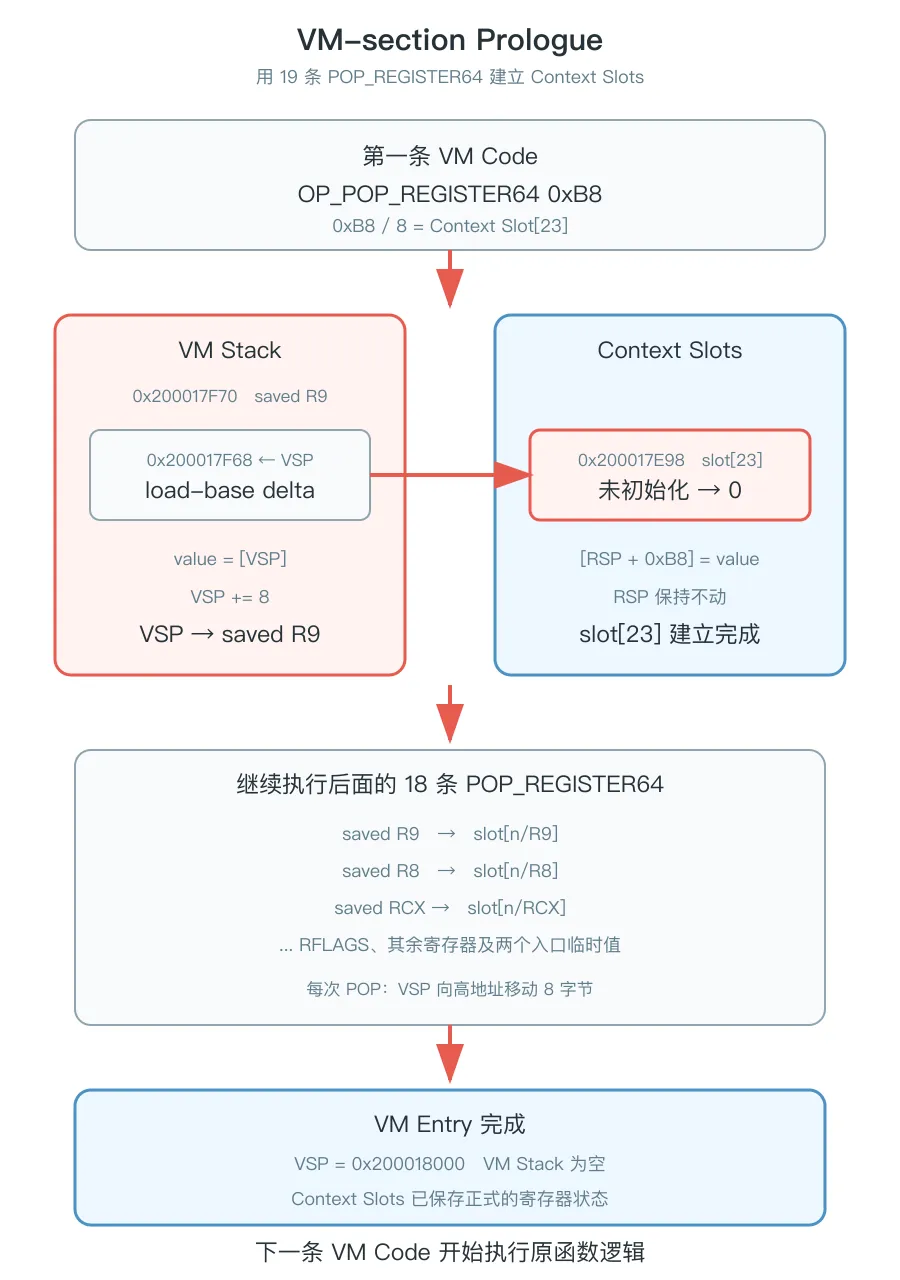

建立虚拟寄存器

这最后一步不再由一段特殊的原生代码完成，而是直接开始执行 VM Code。

VMP 在源码的 AddBeginSection() 中生成了一批 POP_REGISTER64 指令：

for (size_t i = registr_order->size(); i > 0; i--) {  uint8_t reg = registr_order->at(i - 1);  AddVMCommand(ctx, cmPop, otRegistr, size_, reg, options);}

这些 VM Code 会逐个弹出刚才保存在 VM Stack 上的原生状态，再写入对应的 Context Slot。例如第一条 VM Code 是：

OP_POP_REGISTER64 0xB8

它执行的逻辑如下：

value = [VSP]                  ; 取出 load-base deltaVSP += 8[RSP + 0xB8] = value          ; 写入 Context Slot[23]

后面的 VM Code 会用相同的方法，依次搬运 R9、R8、RCX、R11、RDX 等寄存器。最后两个 POP 则负责消费 Entry Stub 留下的临时返回地址和加密 VIP。

在当前样本中，这里一共执行 19 条 POP_REGISTER64。全部执行完成以后：

RSP = 0x200017DE0  ; Context Slots 基地址保持不动VSP = 0x200018000  ; 回到最初的 Native RSP[VSP] = 0x140001118

此时 VM Stack 已经重新变成空栈，原生调用者的返回地址仍然保存在栈顶；而进入函数时的寄存器和 RFLAGS，已经全部转移到 Context Slots 中。从此以后，原函数眼中的 RAX、RBX 等寄存器，实际上都是某个 Slot 中保存的值，真正的 CPU 寄存器则可以留给 Handler 使用。

到这里，原生程序的状态已经全部交给虚拟机管理，真正的函数逻辑才开始执行。

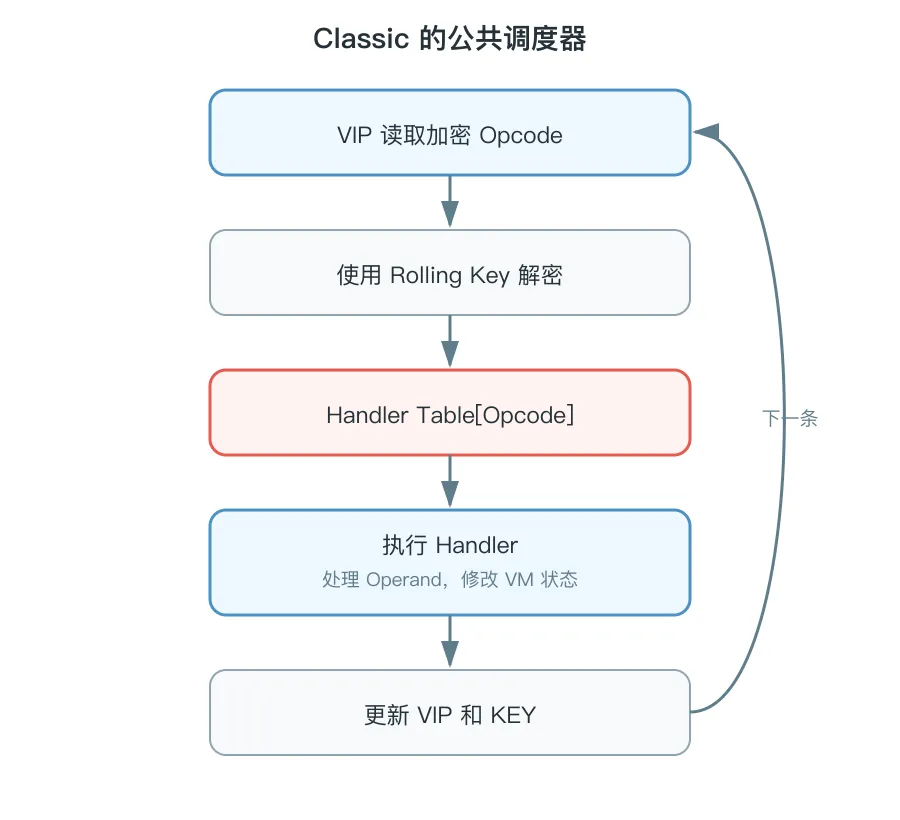

Classic调度器

Classic 虚拟机的核心，是一个不断循环的调度器。它每次只做四件事情：

1. 1. 通过 VIP 读取一条加密的 Opcode。
2. 2. 使用当前 KEY 解密 Opcode。
3. 3. 用解密后的 Opcode 查询 Handler Table。
4. 4. 跳转到对应的 Handler 执行。

Handler 执行完成以后，不会直接执行下一条 VM 指令，而是重新跳回公共调度器，再重复一次上述过程。

这就是 Classic 与 Advanced 最明显的区别：Classic 有一条公共的调度路径，而 Advanced 会在 Handler 的尾部直接计算下一条 Handler 的地址。

另外，VM Code 并不是明文保存的。Opcode 和 Operand 都会被加密，并且每执行一步，KEY 都会跟着变化：

密文 + 当前 KEY       ↓解密出 Opcode / Operand       ↓使用解密结果更新 KEY       ↓继续解密下一段数据

这种密钥通常被称为 Rolling Key。因此，即使两条 VM 指令的内容完全相同，它们在文件中保存的二进制数据也不一定相同。

执行函数

现在回到 Demo 中最重要的一句代码：

mov rax, 0x1122334455667788

它被 VMP 拆成了两条 VM Code：

0x14006CC69  OP_PUSH_VALUE64    0x11223344556677880x14006CC72  OP_POP_REGISTER64  0x38

其中 0x38 并不是 RAX 的编号，而是当前代表 RAX 的 Context Slot 相对于 RSP 的偏移地址。因为每个 Slot 的大小是 8 字节，所以它实际指向的是：

0x38 / 8 = slot[7]

下面按照虚拟机真实执行的顺序，分别来看这两条 VM Code。

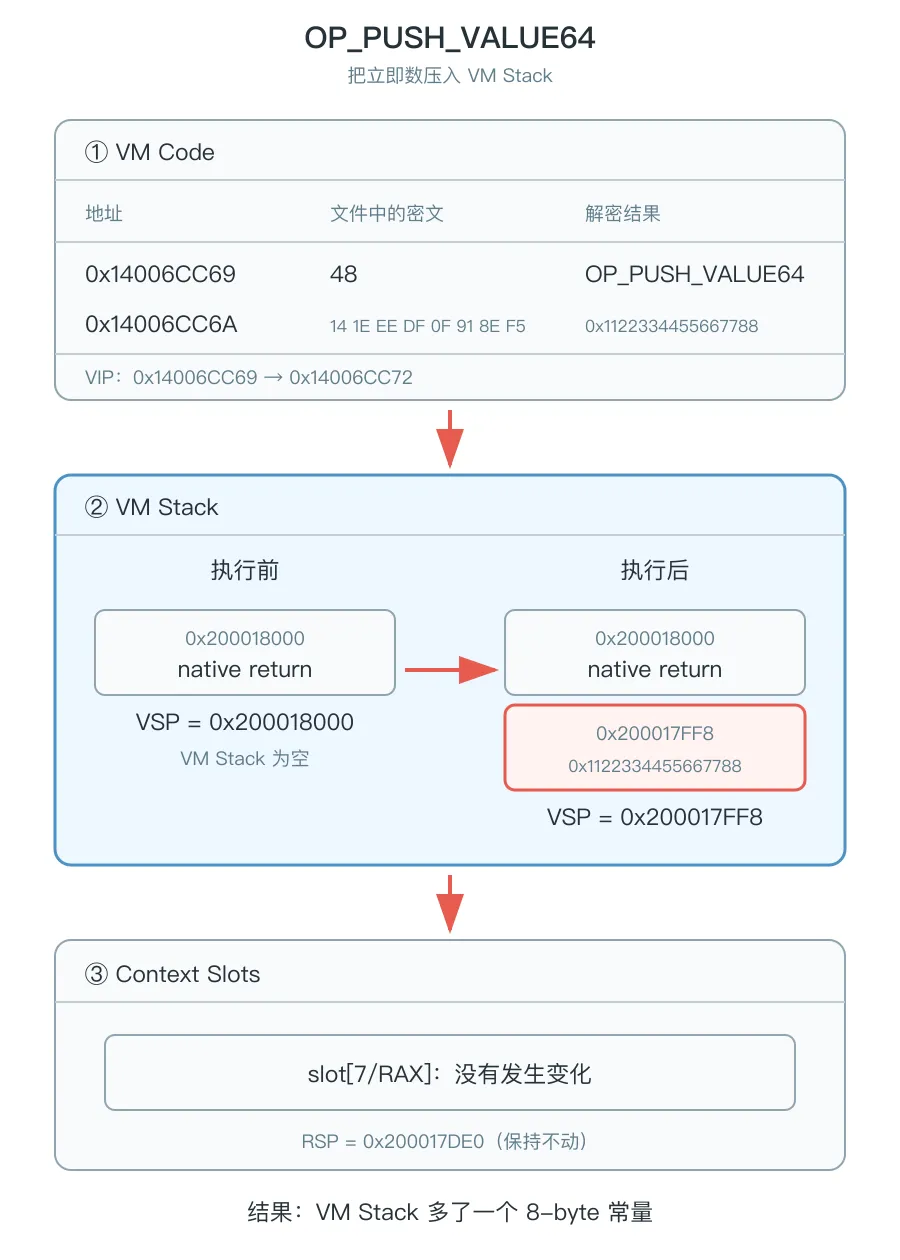

OP_PUSH_VALUE64

VM Body 开始执行时，几个重要寄存器的状态如下：

VIP = 0x14006CC69  ; 指向第一条 VM CodeVSP = 0x200018000  ; VM Stack 当前为空RSP = 0x200017DE0  ; Context Slots 的基地址KEY = 0x14006CC8D  ; 当前的 Rolling Key

首先，调度器通过 VIP 读取一个字节：

0x14006CC69  48 14 1E EE DF 0F 91 8E F5             │  └───────────────────────┘             │          Operand             └─ Opcode

这里的 0x48 并不是真正的 Opcode，而是加密后的数据。调度器使用当前的 KEY 对它进行解密，得到：

0x48  ──解密──>  0x5C（OP_PUSH_VALUE64）

然后再通过 Handler Table[0x5C]，跳转到 PUSH_VALUE64 Handler：

mov  rcx, [rsi]   ; 读取8字节加密的Operandadd  rsi, 8       ; VIP向后移动8字节; ... 解密Operandsub  r11, 8       ; VSP -= 8mov  [r11], rcx   ; [VSP] = 解密后的常量

Handler 使用自己的 Operand Cryptor，将后面的 8 字节数据解密为真正的常量：

14 1E EE DF 0F 91 8E F5        ↓ 解密0x1122334455667788

最后，它将 VSP 向低地址移动 8 字节，把这个常量压入 VM Stack：

VSP -= 8[VSP] = 0x1122334455667788

执行完这条 VM Code 后，状态发生了三个变化：

VIP: 0x14006CC69 → 0x14006CC72  ; 指向下一条 OpcodeVSP: 0x200018000 → 0x200017FF8  ; VM Stack 多了一个值KEY: 使用解密后的 Opcode 和 Operand 更新

Context Slots 没有发生变化，因为这条指令只是将数据压入 VM Stack，还没有修改任何虚拟寄存器。

Handler 执行完以后，再次回到 Classic 的公共调度器，开始读取下一条 VM Code。

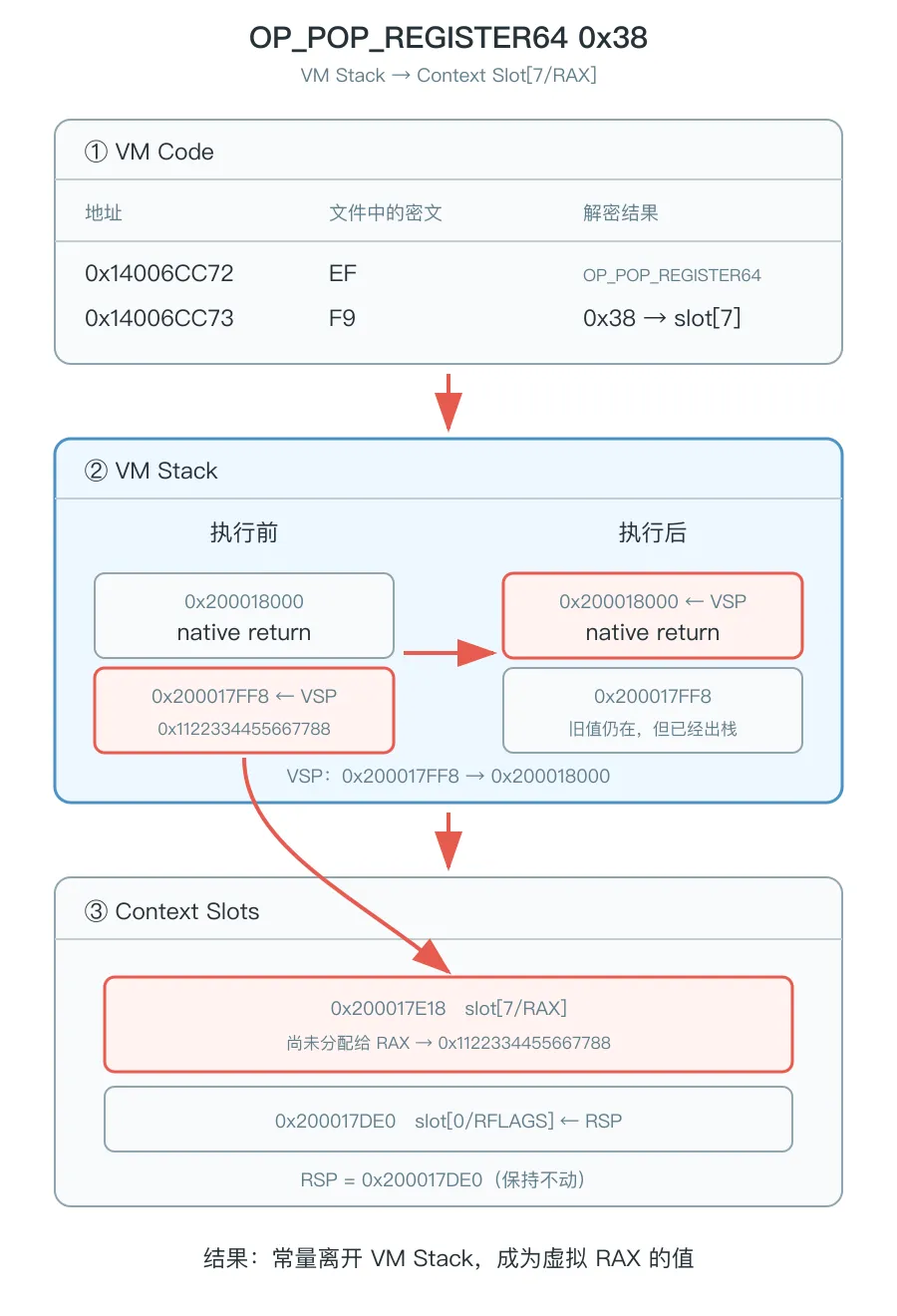

OP_POP_REGISTER64 RAX

此时 VIP 已经指向 0x14006CC72：

0x14006CC72  EF F9             │  │             │  └─ 加密后的 Context Slot 偏移             └──── 加密后的 Opcode

调度器读取并解密 0xEF，得到 OP_POP_REGISTER64，然后从 Handler Table 中找到对应的 Handler。

进入 Handler 时，VSP 正指向上一条指令压入 VM Stack 的常量：

VSP = 0x200017FF8[VSP] = 0x1122334455667788

POP_REGISTER64 Handler 的核心代码如下：

mov   rbx, [r11]      ; 从 VM Stack 读取常量add   r11, 8          ; VSP += 8movzx edx, byte [rsi] ; 读取加密后的 Operandadd   rsi, 1          ; VIP += 1; ... 解密 Operand，得到0x38mov   [rsp+rdx], rbx  ; Context Slot[7] = 常量

Operand 0xF9 解密后得到 0x38，因此最后一句真正访问的内存地址是：

RSP + 0x38= 0x200017DE0 + 0x38= 0x200017E18= Context Slot[7]

于是，Handler 从 VM Stack 弹出常量，再将它写入当前代表 RAX 的 Slot：

value = [VSP]VSP += 8Context Slot[7/RAX] = value

执行完第二条 VM Code 后：

VIP: 0x14006CC72 → 0x14006CC74VSP: 0x200017FF8 → 0x200018000  ; VM Stack 重新变空Context Slot[7/RAX]: 尚未分配给 RAX → 0x1122334455667788RSP: 0x200017DE0               ; 始终没有变化

从结果来看，它仍然只是完成了下面这件事情：

RAX = 0x1122334455667788;

但是 CPU 并没有直接执行原来的 mov。它先运行调度器，再运行两个 Handler，中间还穿插了 Opcode 解密、Operand 解密、密钥更新和各种花指令。

因此，在 IDA 中看到的一大坨杂乱汇编，真正表达的业务逻辑可能只有一句代码。

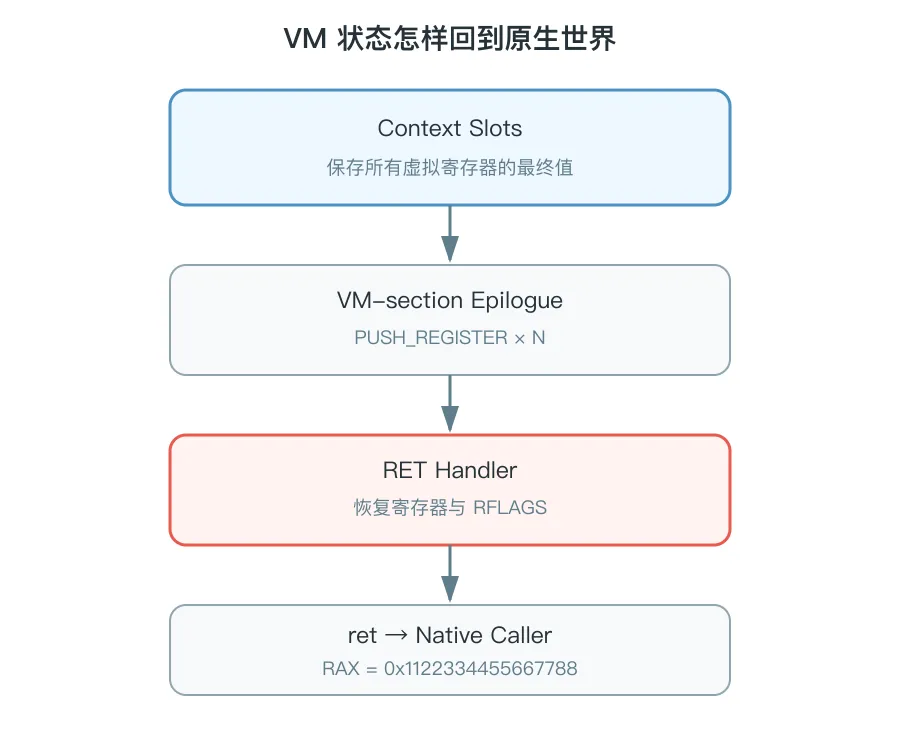

退出虚拟机

执行完 mov 后，原函数只剩下最后一句 ret。

但是虚拟机不能直接执行一个原生 ret，因为此时原函数的寄存器状态还在 Context Slots 中，CPU 的物理寄存器则保存着虚拟机自己的运行状态。

因此，在源码的 AddEndSection() 中，VMP 会生成一批 PUSH_REGISTER 指令，将各个 Context Slot 中的最终值重新压回原生栈：

for (size_t i = 0; i < registr_order->size(); i++) {  uint8_t reg = registr_order->at(i);  AddVMCommand(ctx, cmPush, otRegistr, size_, reg, options);}AddVMCommand(ctx, cmRet, otNone, size_, 0, options);

最后，RET Handler 会将 VM 栈切换回原生栈，依次恢复所有寄存器和 RFLAGS，再通过真正的 ret 返回调用者。

此时，保存在 Context Slot 中的常量终于被恢复到真正的 RAX 寄存器中：

RAX = 0x1122334455667788

对于调用者而言，这依然只是一次再普通不过的函数调用。它完全不知道中间曾经进入过一台虚拟机。

结语

回过头来看，VMP 的 Classic 代码虚拟化可以概括为三个步骤：

1. 1. 将原始 x86 指令拆解成一组基于栈的 VM 指令。
2. 2. 生成调度器和各种 Handler，逐条解释执行这些 VM 指令。
3. 3. 使用 Context Slots 保存原函数状态，在进入和退出虚拟机时完成状态转换。

它最厉害的地方，并不是某一种加密算法有多复杂，而是彻底切断了“文件中的机器码”和“原始程序语义”之间的直接关系。

逆向者看到的是 Handler、加密的 VM Code、不断变化的密钥和被打乱的控制流；而真正的业务逻辑，则隐藏在这些 Handler 对 VM 栈和 Context Slots 的一次次修改之中。

这也是代码虚拟化比代码变异更加难以分析的根本原因。
