面向图文混排文档的 OCR–视觉大模型联合识别:方法、路由与实证评估

摘要

图文混排文档（学术论文、产品说明书、病历、发票扫描件、演示稿截图等）的自动理解，长期被割裂为「字符识别」与「图像理解」两件事。本文提出一种「OCR 打底、视觉大模型按需补图」的联合方法：先用本地部署的 PP-OCRv6 提取文字与版面信息，再依据版面判别在「无图 / 有图」两种情形间路由——纯文字页仅输出文字、不调用视觉大模型；含插图页则裁出插图区域交由视觉大模型描述，最后按序合并「正文文字」与「各图块描述」。在一张含中文正文与数据图表的图文页上，该方法在保持 OCR 级文字准确性的同时，将整页视觉大模型识别的耗时由 26.7 s 降至 20.1 s（约 1.33 倍），且在纯文字页上视觉大模型零调用、单页成本趋近于纯 OCR 的 2.6 s。结果表明，图文混排识别无需在 OCR 与视觉大模型之间二选一，「按是否含图」的判别式路由是同时兼顾准确率、处理速度与计算成本的关键。

关键词：OCR；视觉语言模型；图文混排文档理解；版面分析；判别式路由

1 引言

文档的数字化理解早已不是「把字抠出来」这么简单。真实的文档几乎总是图文混排：论文里有图和公式，说明书里有装配示意，病历里有影像，发票里既有表格也有章。人类读者能同时完成「读字」与「看图」，而自动化系统却常常只完成一半。

长久以来的做法是把问题拆成两个独立的技术栈：光学字符识别（OCR）负责把图上的文字转成可编辑文本，视觉语言模型（VL）负责理解图像内容。两者各自成熟，但单独使用都有难以回避的短板——这构成我们要解决的 gap。

2 问题分析：为什么单靠一边不够

「识字」靠 OCR。它速度快、逐字准确、成本极低，一台 CPU 即可离线运行；但 OCR 只感知字符，不感知插图、图表与公式的语义。

「看图」靠视觉语言模型。它能理解整张图的内容、趋势与关系；但让 VL 逐字转录文字并不可靠，且大模型往往带有「先推理再作答」的特性，识别一张图常需数十秒。

以我们实测的一张「智慧农业年度报告」图文页为例：上半为若干段中文正文，下半为一张标注四种作物病害识别准确率的柱状图。仅用 OCR，能一字不差地抠出所有文字（含图表内的 95.6%、92.3% 等数值与坐标轴标签），却无法得出「四根柱子整体高于 88%、最高者为条锈病、整体高位但逐步走低」这样的趋势性结论；仅用 VL 看整页，虽能描述趋势，但文字转录出现改写与错字（如将「中心数据库」误作「核心数据库」），且整页需二十余秒。

3 方法：OCR 打底 + 视觉大模型按需补图

本文方法的总原则是分工：OCR 负责把字抠准，视觉大模型只在出现插图时上阵，去补「字解释不了」的语义。整体流程见图 1。

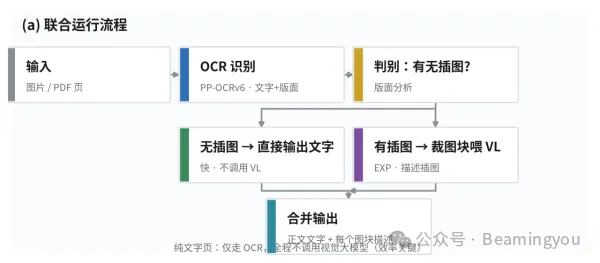

图 1 联合识别运行流程：输入→OCR 得文字与版面→判别有无插图→无图仅输出文字、有图裁图喂 VL→合并输出

如何自动定位「插图在哪」是联合方法成立的前提（图 3）：将 OCR 得到的所有文字框涂为遮罩，剩下的「无文字大块」即为插图、图表或示意图所在区域；若整页均被文字覆盖，则判定为纯文字页、直接跳过视觉大模型。

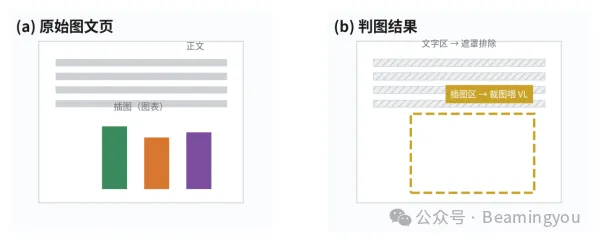

图 2 版面判图原理：(a) 原始图文页；(b) 遮罩文字区、框出插图区，仅对插图区调用视觉大模型

系统组成：OCR 采用 PP-OCRv6（本地离线中文 OCR，纯 CPU 推理、不占显卡、数据不出域），视觉大模型采用本地部署的 DeepSeek 视觉模型（可同时处理文字与图像）。两者均运行于内网，图片无需上传至任何第三方。

4 实证评估

在同一张图文页上，对三种方案进行实测（识别耗时、文字准确性、插图语义覆盖三方面）；结果见表 1 与图 2。

表 1 三种方案在图文混排页上的实测对比（2026-10-26）。

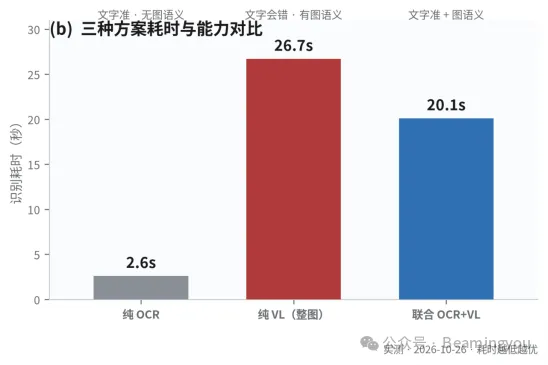

图 3 三种方案识别耗时与能力对比

联合方案并非简单地「快了多少」：其真正价值在于判别式路由——当文档为纯文字页时，联合方案根本不会调用视觉大模型，该页成本趋近于纯 OCR 的 2.6 s；而一旦需要理解插图，又能补上 OCR 缺失的语义。

5 讨论与边界

本方法也存在边界。其一：版面判图依赖「遮罩文字找无文字大块」，对多栏、跨页大图、含大量噪声的扫描件定位可能不准，此时可再叠加版面结构 / 表格结构识别模型。其二：当整页几乎均为大图（海报、演示稿）时，OCR 能提取的文字极少，应改为整页交由视觉大模型，而非强行做 OCR。其三：视觉大模型「爱先推理」，喂入大图或小图都会产生可观的计算开销，因此裁剪换来的主要是准确率与 token 节省，而非与输入尺寸等比例的延迟下降。

展望上，可进一步引入更精细的版面模型与表格结构识别，针对扫描噪声做 OCR 低置信度回送复核，并面向多页 PDF 做「逐页判别、按需调用」的批量路由，使成本随文档实际含图率自适应。

6 结论

图文混排文档的识别，不必在「OCR」与「视觉大模型」之间二选一。以 OCR 打底保住速度与准确率、仅在出现插图时按需调用视觉大模型，即可同时获得「文字准」与「看得懂图」两个优势。判别式路由是兼顾精度、速度与成本的核心。

数据与代码可获取性

本文为演示性质的原创科普，基于本机自研图文识别系统撰写；文中示意图为演示示意（非真实业务文档），识别耗时为本机实测结果（2026-10-26）。系统组件：PP-OCRv6（本地离线中文 OCR）、本地部署 DeepSeek 视觉大模型。
