AI 算力时代:光模块信号完整性(SI)设计要点解析!

AI 算力时代:光模块信号完整性(SI)设计要点解析!

点击“蓝字”关注我们,了解更多信息

前言

 AI 大模型算力需求爆发,数据中心内部服务器之间的高速短距离互联成为行业重点研究方向。当前主流互联方案分为两类:电互联依靠铜缆完成设备对接,光互联则依托光纤实现信号传输。

铜缆方案会随着传输距离拉长出现信号损耗加剧的问题,尤其速率提升之后,高频衰减现象会变得更加突出。反观光纤,具备损耗低、传输带宽大、信号时延低等优势,在 100‑500 米传输场景下,光互联属于无可替代的技术路线。而实现光电信号互相转换的核心硬件,就是光模块。

市面上传统光模块常见 COB、TO、BOX 三类封装形态,三者差异集中在光器件封装工艺,本文重点围绕 COB 形态展开分析。光模块金手指定义了不同管脚规格,包含 SFP、DSFP、SFP‑DD、QSFP、QSFP‑DD、OSFP 等;不同规格对应不同电口通道数量,直接决定物理层能够支持的传输速率。简单来说 SFP/SFP + 为单通道,DSFP/SFP‑DD 属于双通道,QSFP 是四通道,QSFP‑DD 与 OSFP 可实现八通道。

在传输距离维度,行业也形成完整迭代序列:SR(100m)→DR(500m)→FR(2km)→LR(10km)→ER(40km)→ZR(80km),像 LPO、LRO、DPO 等技术方案,均建立在这套距离体系之上。

01

PART

光模块收发全链路构成

一套完整光模块分为发射 TX 链路与接收 RX 链路,整条链路包含大量封装、基板、互连结构与器件模型。

TX 发射完整链路:ODSP (DAC)→DSP 封装基板→焊球 solderball→PCB 过孔与走线→键合线 WB→驱动芯片 Driver 焊盘及叠层结构→Driver 器件 S 参数 / IBIS‑AMI 模型→键合线 WB→PIC 芯片焊盘及叠层→PIC 的 S 参数或者小信号等效电路。

RX 接收完整链路:ODSP (ADC)→DSP 封装基板→焊球 solderball→PCB 过孔走线→交流耦合电容→键合线 WB→TIA 焊盘及叠层→TIA 的 S 参数 / IBIS‑AMI 模型→键合线 WB→PD/APD 探测器焊盘及叠层→PD/APD 探测器 S 参数或小信号等效电路。

02

PART

信号完整性(SI)工程师主要工作内容

信号完整性工程师的核心目标,是完成光模块全链路仿真、设计迭代与优化,保障端到端系统性能,让高速信号尽量无失真地送达接收端,整体工作分为仿真设计与实物测试两大板块。

1

仿真与结构优化

需要完成多类结构的迭代优化:板级互连结构、光器件内部光电 / 电光无源结构(键合线 WB、焊盘 PAD、倒装 FC、走线 TRACE)、陶瓷管壳、COC 封装基板、有机基板、连接器接口等等,所有优化最终都要回归全链路整体性能评判。

2

实物测试验证

需要熟练操作 VNA、光波元件分析仪 LCA,完成无源 S 参数测试、EO/OE 光电响应测试;同时掌握测试校准、去嵌流程,能够独立完成校准件相关设计工作。

03

PART

光模块 SI 通用仿真思路

1

拆分无源通道分段调优

在均匀传输线位置把完整通道切割为多个片段,逐个优化每一段无源性能。重点处理阻抗不连续位置,包括金手指连接器、过孔、耦合电容、各类光电互连无源结构,这部分也是仿真工作中耗时占比最高的环节。
2

有源‑无源联合链路仿真

无源通道优化结束后,导入 DSP、PIC、EIC 芯片的有源模型做级联仿真,在 ADS、芯和这类电路仿真软件中,观测眼图、光电带宽响应等关键结果,完成 TX/RX 全链路评估。

04

PART

信号完整性核心观测指标

1

S21 插入损耗(IL / EO/OE 响应)

S21 代表通道插入损耗,损耗来源分为导体损耗和介质损耗。评估重点包含工作带宽、带内平坦度,留意是否出现谐振、波纹,信号滚降点需要落在工作频点之外。

导体损耗受导体导电率、铜箔粗糙度、导体截面积、趋肤效应共同作用;介质损耗则由材料 Dk、Df 决定,Df 越高介质损耗越大。常用改善手段:选用低 Dk/Df 基材、缩短走线长度,选用高导电率、低粗糙度金属材料,阻抗与布局条件允许前提下适当加宽走线。

2

S11 回波损耗(RL、EO/OE 回损)

S11 回损主要由链路内部阻抗不连续点造成,无源设计的一大核心就是做好阻抗匹配,压低带内回损,满足协议规范。这里需要注意一个工程现象:即便全频段阻抗曲线十分平坦,回波损耗也未必理想。阻抗本身具备频率相关性,TDR 只能反映某一特定频率阻抗表现;阻抗调优往往低频回损容易做的很好,但高频会恶化。工程上会适度牺牲一部分低频回损,换取高频回损指标,理想状态下全频段回损峰值趋于齐平。

特征阻抗分为单端与差分两类:单端常见 25Ω、50Ω;差分常用 100Ω、90Ω、85Ω、75Ω。阻抗取值不能随意设定,要结合源端输出阻抗和接收端负载,实现整条链路阻抗匹配。

3

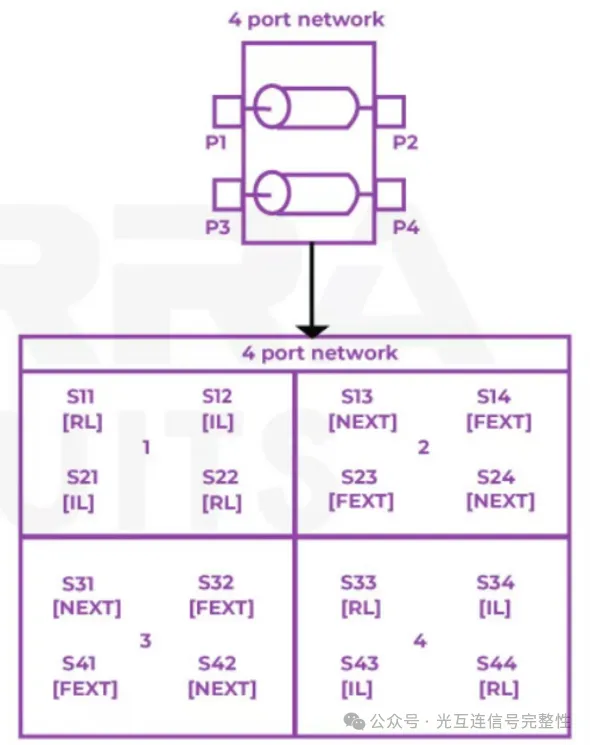

串扰 S31/S32/S41/S42

串扰分为近端串扰 NEXT 与远端串扰 FEXT。随着传输速率不断提升,通道间距 pitch 持续缩小,信号线之间耦合效应变强,串扰问题会愈发突出,也是光器件 SI 设计中难度最高的环节。优化方式主要有:加大通道间距、缩短回流路径、采用 GSSG 差分走线、减少耦合线并行走线长度。

4

眼图

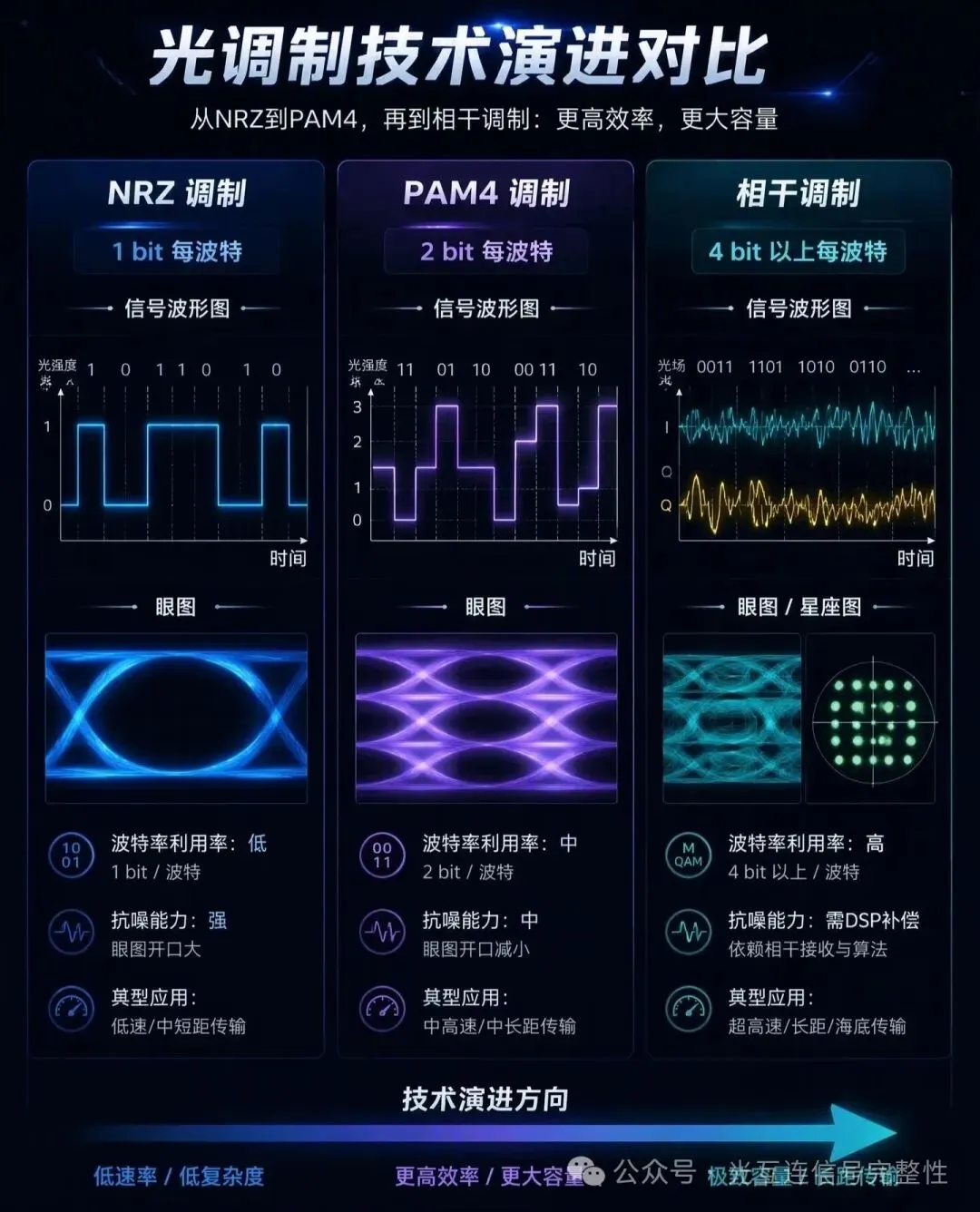

属于大信号时域分析手段,需要重点评估眼高、眼宽、TDECQ、消光比 ER、余量 margin、信噪比 SNR 等参数。

05

PART

高速光模块的技术演进方向

为适配越来越高的传输速率,行业从材料、互连、硬件架构、先进封装多维度同步迭代。

1

基材升级

选用低 Dk/Df 基板材料。Dk 降低,信号和回流路径寄生电容减小,回流路径更短,带宽滚降向高频偏移;Df 降低直接削减介质带来的信号损耗。

2

降低互连寄生参数

推广 FC 倒装、D2D 芯片直连等互连方案。
3

缩短芯片之间电互连距离

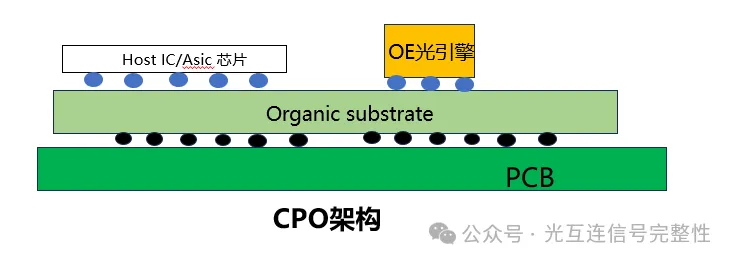

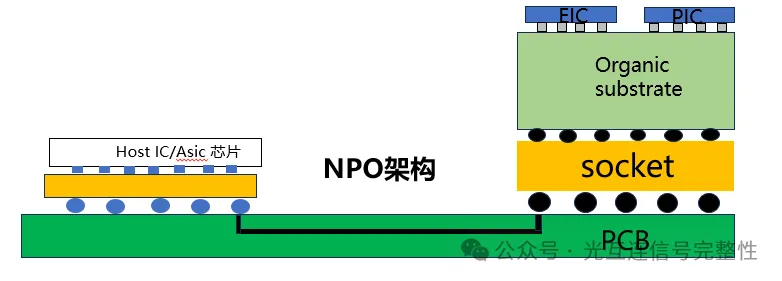

光模块硬件形态沿着「可插拔 → NPO → CPO → OIO」持续迭代。
4

导入先进封装工艺

运用 TMV、TSV、TGV、2.5D/3D 封装、中介层 interposer 等技术方案,进一步压缩互连带来的性能损耗。

///

LAST

写在最后

EPILOGUE

SI 入门门槛不算高,但想要真正吃透,离不开大量项目实践。从业者需要理论功底、项目经验、仿真工具三者兼备。不仅要吃透传输线、串扰、反射、阻抗匹配基础理论,还要掌握封装知识、FFE/CTLE/DFE 信号均衡算法,熟悉 LPO/NPO/CPO/OIO 各类硬件架构,读懂 OIF、IEEE802.3 等行业协议规范。工具只是分析载体,不能过度依赖,场‑路协同仿真才是主流设计思路。
