6AG5 高频五极管安装与放大电路实战指南

摘要： 本文以锐截止五极管 6AG5（B7G 小七脚管座，别名 CV848）为例，系统梳理电子管放大器从管脚识别到最终调试的全流程实战要点。内容涵盖 6AG5 管脚定义与屏蔽接地规范、灯丝供电与交流声抑制、标准五极接法偏置电路搭建、三极接法改造与负反馈应用、高频布局布线防寄生振荡、静态工作点测量与增益验证，以及常见自激啸叫、屏极过热、噪声过大等故障的排查思路，并给出等效管代换参数对照与实用调试建议。文中附有标准五极接法与三极接法的 Mermaid 电路原理图，清晰标注各管脚连接关系与关键元件取值依据，适合初次焊接五极功放或希望改三极接法追求细腻音色的爱好者参考。

关键词： 6AG5；锐截止五极管；B7G 管座；CV848；电子管放大器；五极接法；三极接法；负反馈；帘栅极；阴极偏置；交流声抑制；寄生振荡；等效代换

在动手搭建一台电子管放大器时，很多爱好者往往沉迷于挑选昂贵的变压器或机箱，却忽略了最基础也最关键的电路构建细节。实际上，一台声音纯净、工作稳定的功放，其核心在于对电子管特性的深刻理解以及严谨的电路布局。不少朋友在制作完成后遇到交流声嗡嗡作响、高频自激啸叫，甚至管子发红过热的问题，追根溯源，大多是因为在管脚定义、接地规范、偏置设置这些“不起眼”的环节上吃了亏。电子管电路不同于晶体管，它对高压、高温以及微弱的寄生信号极为敏感，任何一点布线不当或参数偏差，都可能导致整机性能大打折扣，甚至损坏元器件。

这篇文章将抛开那些晦涩的理论公式，直接从实战角度出发，梳理从管脚识别到最终调试的全流程关键点。无论你是第一次尝试焊接五极功放，还是打算将现有的电路改为三极接法以追求更细腻的音色，文中的步骤和技巧都能为你提供可落地的参考。我们将重点讨论如何通过规范的屏蔽接地来底噪，如何精准设置静态工作点以确保管子工作在最佳线性区，以及面对常见故障时的排查逻辑。通过系统性地解决这些实际问题，你不仅能完成一台能响的机器，更能打造出一台声音扎实、长期稳定运行的精品。

① 管脚定义识别与屏蔽接地规范

拿到一只新的电子管，第一步绝不是直接插入管座，而是仔细核对管脚定义。不同型号、不同产地的同类型管子，其引脚排列可能存在差异，尤其是小七脚管（B7G）和八脚大管（Octal）混用时极易出错。本文以 6AG5 为例，这是一只锐截止五极管，采用 B7G 小七脚管座（7BD 管座），别名 CV848，专用于 VHF 射频放大，最高可用到 400MHz。从管底仰视、定位缺口朝上，管脚按顺时针编号，其定义如下：

管脚排布示意（管底仰视，定位缺口朝上，顺时针编号）：

      1   7     2   6     3      5      4

拿到管子后，建议按以下三步核对，避免插错烧管：

1. 看型号
   ：确认管身丝印为 6AG5 或 CV848，两者为同型号军标版，可直接互换；若丝印为 6AK5，虽管座相同但阴极结构不同，不可直接代换。
2. 对缺口
   ：B7G 管座有一个定位缺口，插入前先对准管座上的缺口位置，确保方向正确，切勿强行旋转硬插。
3. 测通断
   ：用万用表通断档在断电状态下测量灯丝（3、4 脚）是否导通，以及 2、7 脚两路阴极是否内部连通，确认与下表定义一致后再上机。

这里有一个 6AG5 与 6AK5 最大的区别需要特别留意：2 脚和 7 脚是分开的两路阴极，内部连通，用来隔离输入输出、降低反馈。因此接线时务必按此定义连接，切勿把两路阴极当成单端处理。建议使用万用表的通断档，在断电状态下预先测量管座与电路板走线的对应关系，确保物理连接与原理图完全一致。

接地是电子管放大器的生命线。错误的接地方式会引入严重的交流声和噪声。推荐采用“一点接地”原则，即所有信号地的回流路径最终汇聚到电源滤波电容的负极这一单点上，形成星形接地结构，避免地线环路产生感应电流。对于高增益的前级部分，信号地线应尽可能短且粗，并远离高压线和灯丝线。在布局上，输入插座的地线应直接连至第一级管子的阴极接地端，而不是绕道电源处。此外，金属机箱本身应作为屏蔽层，所有音频信号线若使用屏蔽线，其屏蔽层应在输入端单点接地，输出端悬空，防止地电位差引入干扰。

针对 6AG5 这类高增益 VHF 管，屏蔽接地还有几点实操细节值得留意。首先，管座本身应选用带金属屏蔽罩的型号，屏蔽罩就近接地，能有效阻挡高频电磁干扰窜入栅极回路。其次，控制栅（1脚）的引线是整机最敏感的信号线，应使用屏蔽线并让屏蔽层在信号源端单点接地，走线尽量短且远离屏极（5脚）和帘栅（6脚）的高压线。第三，两路阴极（2、7脚）虽然内部连通，但接地时建议各自独立引线到星形接地点，避免在管座附近共用一段地线引入串扰。最后，若机箱内空间允许，可在管座下方垫一层薄铜箔并接地，形成局部屏蔽，进一步压低底噪。

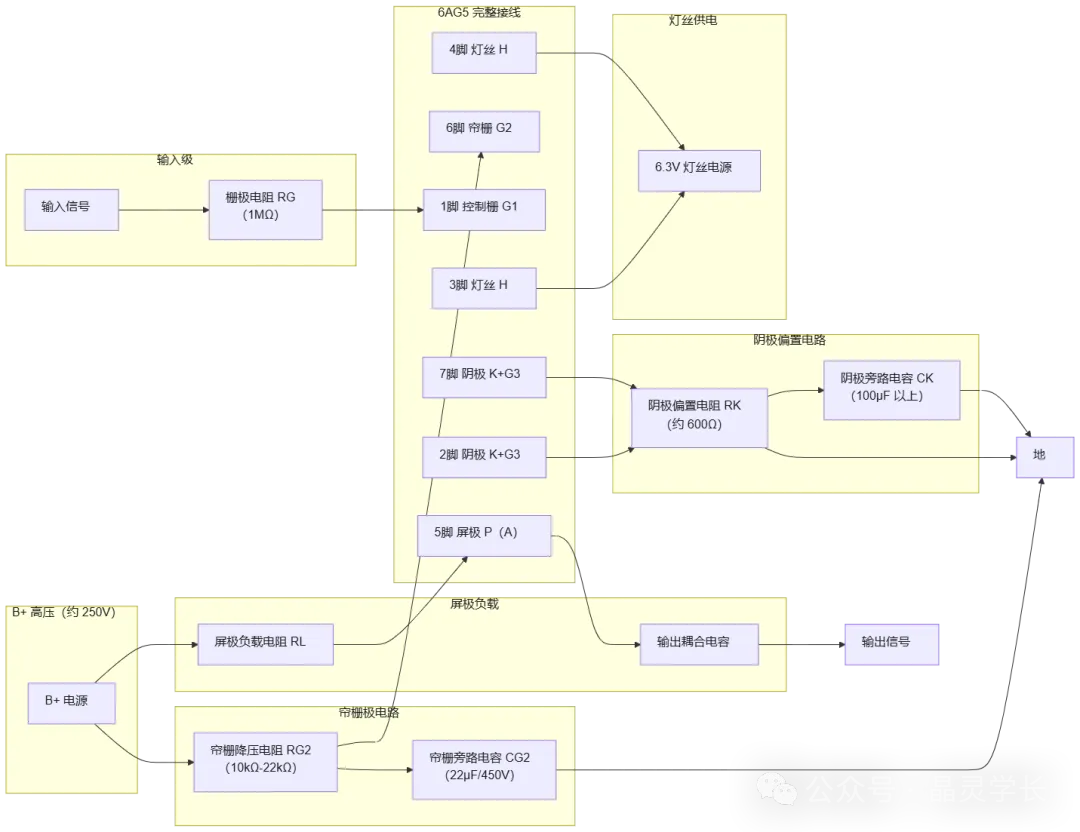

下面是 6AG5 的完整连接图，将 1-7 脚与外围电路（B+ 高压、帘栅降压、阴极偏置、输入输出、灯丝）的接线关系一次性画全，可直接对照搭棚焊接：

接线要点速查：

• 1脚（G1 控制栅）
  ：接栅极电阻 RG（1MΩ）到地，输入信号经耦合电容送入，是整机最敏感的信号线，务必用屏蔽线且尽量短。
• 2脚 / 7脚（K+G3 双阴极）
  ：两路阴极内部连通，但建议各自独立引线到星形接地点，再经阴极偏置电阻 RK 到地，避免在管座附近共用一段地线引入串扰。
• 3脚 / 4脚（H 灯丝）
  ：接 6.3V 灯丝电源，双绞线紧密绞合，尽量贴近机箱底板走线。
• 5脚（P 屏极）
  ：经屏极负载电阻 RL 接 B+ 高压，输出信号经耦合电容取出。
• 6脚（G2 帘栅）
  ：经帘栅降压电阻 RG2 接 B+，并联帘栅旁路电容 CG2 到地，稳定加速电场。

② 灯丝供电配置与交流声抑制技巧

灯丝供电是交流声的主要来源之一。虽然现代变压器工艺已大幅提升，但若处理不当，50Hz 或 100Hz 的低频嗡嗡声依然会清晰可闻。6AG5 的灯丝为 6.3V / 0.3A（300mA），属于典型的旁热式阴极结构，灯丝与阴极之间有良好的绝缘层，但灯丝引线本身仍会向周围辐射电磁场，若布线不当，极易在栅极回路感应出交流噪声。

首先检查灯丝绕组的中心抽头是否良好接地。如果没有中心抽头，可以人为制造一个“虚拟中心点”，即用两只阻值相同的电阻（通常为 100Ω 至 470Ω）串联跨接在灯丝两端，中点接地。这种方法能有效平衡灯丝对阴极的电位，显著降低电磁感应噪声。两只电阻的阻值应尽量配对，误差控制在 1% 以内，否则中点电位偏移，反而会引入新的交流声。若手头没有精密配对电阻，也可用一只 100Ω 电位器串联一只 100Ω 固定电阻跨接在灯丝两端，调节电位器使交流声最小后固定，效果更佳。

对于高灵敏度前级管，直流灯丝供电是更彻底的解决方案。可以通过整流滤波将交流转换为平滑直流，但需注意加入适当的限流电阻以防冲击电流过大。6AG5 灯丝冷态电阻远低于热态，开机瞬间冲击电流可达额定值的数倍，因此限流电阻必不可少。推荐采用桥式整流加 4700μF 以上电解电容滤波，再经一只 0.5Ω-1Ω 的功率电阻限流，将灯丝电压稳定在 6.3V。若使用三端稳压器（如 LM317）构成恒压源，需注意其压差损耗，输入电压应比输出高 3V 以上，并加装散热片。

若继续使用交流供电，务必将灯丝双绞线紧密绞合，并尽量贴近机箱底板走线，利用底板作为磁屏蔽。灯丝走线还应严格垂直于信号栅极走线，以最小化互感。双绞线的绞合节距越密，磁场抵消效果越好，建议每厘米绞合 3-5 圈。灯丝线应使用较粗的导线（如 0.5mm² 以上），降低线阻和压降，同时避免与信号线平行走线超过 2cm。

在听音测试时，若发现交流声随音量电位器旋转而变化，说明噪声混入了信号通道，需重点检查输入级附近的灯丝布线；若噪声恒定不变，则可能来自电源滤波不良或接地环路问题。此时可先用示波器观察灯丝两端波形，确认是否存在明显的 50Hz 纹波叠加；再用短路法逐级排查，将输入级栅极对地短路，若交流声消失，说明噪声来自前级信号通道，反之则来自电源或输出级。

灯丝供电方案速查：

• 交流供电 + 中心抽头接地
  ：最简方案，适用于对底噪要求不高的场合。需确认变压器灯丝绕组中心抽头良好接地，否则改用虚拟中点电阻。
• 交流供电 + 虚拟中点电阻
  ：无中心抽头时的替代方案，用两只 100Ω-470Ω 配对电阻串联跨接灯丝两端，中点接地。
• 直流供电 + 整流滤波
  ：底噪最低的方案，适合高灵敏度前级。桥式整流 + 4700μF 滤波 + 0.5Ω-1Ω 限流电阻，稳压至 6.3V。
• 直流供电 + 三端稳压器
  ：电压最稳定，适合对灯丝电压精度要求高的场合。LM317 方案需保证输入输出压差 ≥3V，并加散热片。

交流声排查三步法：

1. 区分来源
   ：旋转音量电位器，交流声随音量变化 → 信号通道混入；恒定不变 → 电源滤波或接地问题。
2. 短路定位
   ：将输入级栅极对地短路，交流声消失 → 前级问题；仍存在 → 电源或输出级问题。
3. 示波器确认
   ：观察灯丝两端波形，若存在明显 50Hz 纹波叠加，优先处理灯丝供电；若波形干净，则重点排查接地环路。

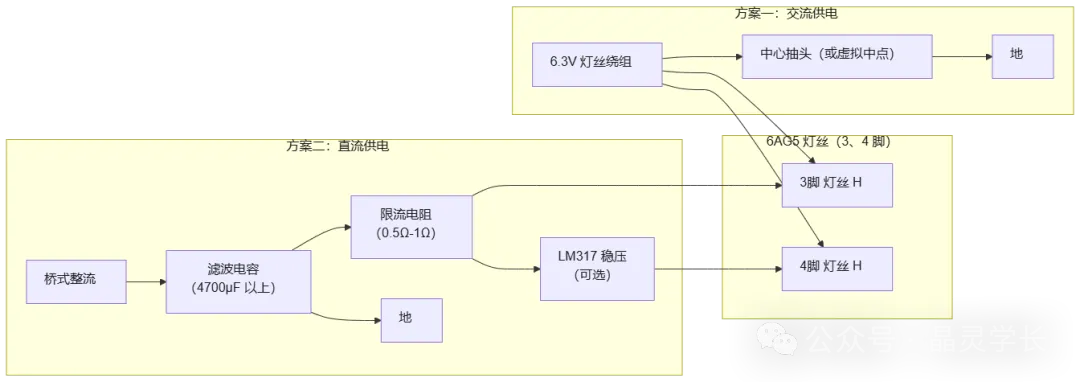

下面是 6AG5 灯丝供电的完整连接图，清晰标注了 3、4 脚灯丝与交流/直流两种供电方案的接线关系，以及虚拟中点电阻、限流电阻和滤波电容的位置：

灯丝接线要点速查：

• 3脚 / 4脚（H 灯丝）
  ：两脚接 6.3V 灯丝电源，无极性之分，但双绞线必须紧密绞合，尽量贴近机箱底板走线。
• 交流供电 + 中心抽头接地
  ：若变压器灯丝绕组有中心抽头，直接接地即可；若无，用两只 100Ω-470Ω 配对电阻串联跨接灯丝两端，中点接地形成虚拟中点。
• 直流供电 + 整流滤波
  ：桥式整流 + 4700μF 滤波 + 0.5Ω-1Ω 限流电阻，稳压至 6.3V，底噪最低，适合高灵敏度前级。
• 直流供电 + LM317 稳压
  ：电压最稳定，需保证输入输出压差 ≥3V，并加装散热片。

③ 标准五极接法偏置电路搭建步骤

6AG5 是一只高跨导锐截止五极管，因其高增益和高内阻特性，常被用于 VHF 射频放大或功率输出级。其灯丝为 6.3V / 0.3A（300mA），最大屏压 300V，屏耗 2W，可用到 400MHz 射频放大。搭建标准的五极接法电路，核心在于屏极电压、帘栅极电压和阴极偏置的合理配合。帘栅极（G2）通常需要通过一个降压电阻连接到 B+ 高压，并并联一个大容量电解电容（如 22μF/450V）到地，以滤除电源纹波并提供稳定的加速电场。这个电容至关重要，缺失会导致严重的交流声和动态压缩。

搭建前准备： 建议先按以下清单核对元件，避免焊接中途缺件返工：

• B+ 高压
  ：约 250V 直流，需确认电源滤波电容容量充足（建议 47μF 以上），并预留放电电阻。
• 屏极负载电阻 RL
  ：约 10kΩ-22kΩ，功率 1W-2W，金属膜电阻优先。
• 帘栅降压电阻 RG2
  ：10kΩ-22kΩ，功率 1W 以上。
• 帘栅旁路电容 CG2
  ：22μF/450V 电解电容。
• 阴极偏置电阻 RK
  ：约 600Ω，功率 1W 以上。
• 阴极旁路电容 CK
  ：100μF 以上，耐压不低于 25V。
• 栅极电阻 RG
  ：1MΩ，1/2W 即可。
• 输入耦合电容
  ：0.1μF-0.22μF，耐压 400V 以上。

第一步：焊接屏极负载回路。 将屏极负载电阻 RL 一端接 B+ 高压，另一端接 6AG5 的 5 脚（屏极 P）。输出信号从 5 脚经输出耦合电容取出。RL 的功率选择要留足余量，以 B+ 250V、静态电流 10mA 计算，屏极负载压降约 100-200V，功耗约 1-2W，建议选用 2W 金属膜电阻，避免过热漂移。

第二步：焊接帘栅极电路。 将帘栅降压电阻 RG2 一端接 B+，另一端接 6 脚（帘栅 G2），并在 6 脚对地并联帘栅旁路电容 CG2。RG2 的取值决定了帘栅电压：以 B+ 250V、帘栅电流约 5mA 计算，压降约 50-100V，取 10kΩ-22kΩ 可把帘栅电压稳定在 150-200V 区间。CG2 必须紧贴管座焊接，引线尽量短，否则高频段帘栅电压波动会引入失真。

第三步：焊接阴极偏置电路。 将阴极偏置电阻 RK 一端接 2 脚和 7 脚（两路阴极），另一端接地。注意 6AG5 的 2、7 脚是分开的两路阴极、内部连通，建议各自独立引线到 RK 后再统一接地，避免在管座附近共用一段地线引入串扰。RK 的取值决定了静态工作点：根据欧姆定律 Rk = Vk / Ip，若需要阴极电压 6V、静态电流 10mA，则 Rk = 6V / 0.01A = 600Ω。在 RK 两端并联阴极旁路电容 CK（100μF 以上），为交流信号提供低阻通路，避免负反馈带来的增益损失，同时提升低频响应。CK 的耐压值必须高于实际阴极电压的两倍以上。

第四步：焊接栅极输入回路。 将栅极电阻 RG（1MΩ）一端接 1 脚（控制栅 G1），另一端接地，为控制栅提供直流通路，防止栅极悬空导致工作点漂移。输入信号经耦合电容送入 1 脚。1 脚是整机最敏感的信号线，务必用屏蔽线且尽量短，远离屏极（5脚）和帘栅（6脚）的高压线。

第五步：焊接灯丝供电。 将 3 脚和 4 脚（灯丝 H）接 6.3V 灯丝电源，双绞线紧密绞合，尽量贴近机箱底板走线。灯丝供电的具体方案（交流/直流、虚拟中点、限流电阻等）详见第二节「灯丝供电配置与交流声抑制技巧」。

第六步：通电前检查与微调。 完成焊接后，先不插管子，通电测量帘栅极电压是否稳定，确认无短路后再插入电子管进行微调。插入管子后预热 5-10 分钟，用万用表测量阴极电压，若与设计值偏差超过 10%，需更换相应阻值的 RK 进行调整。静态工作点确认无误后，方可进行增益验证（详见第六节）。

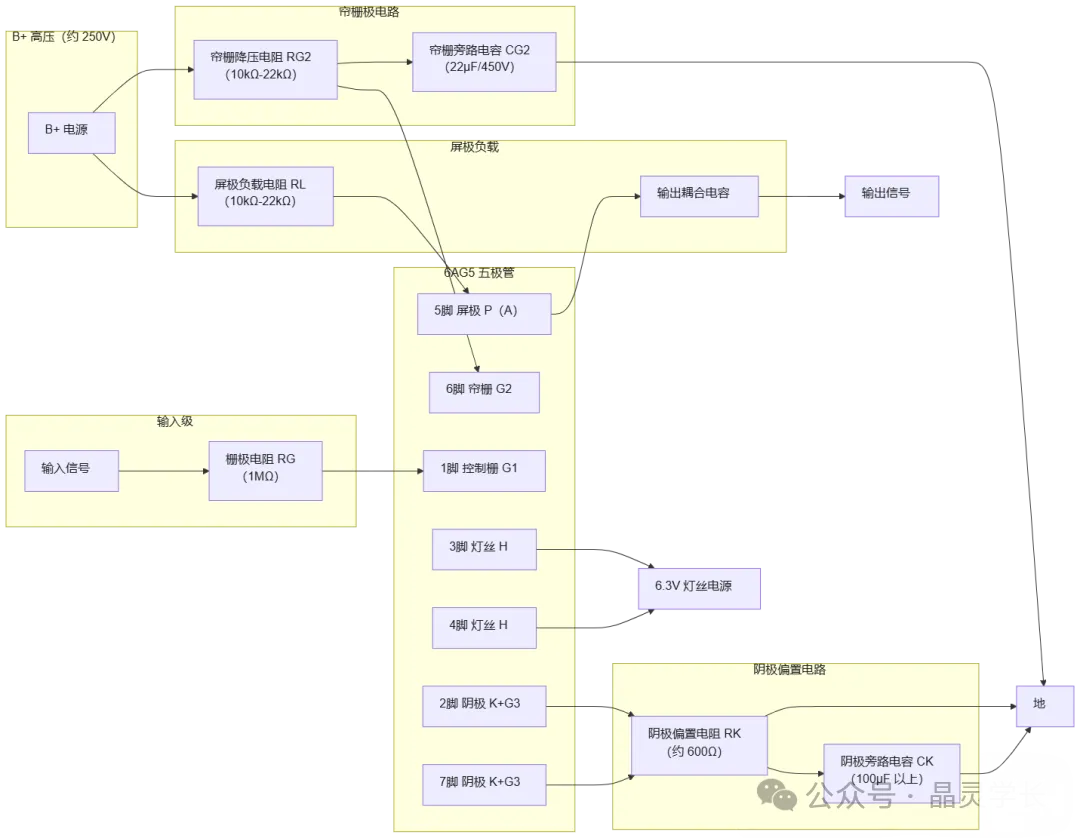

下面是 6AG5 标准五极接法的完整电路原理图，清晰标注了各管脚（1-7）的连接关系：

关键元件取值依据：

• 帘栅降压电阻 RG2（10kΩ-22kΩ）
  ：帘栅极（6脚）需要比屏极更低的电压。以 B+ 250V、帘栅电流约 5mA 计算，压降约 50-100V，取 10kΩ-22kΩ 可把帘栅电压稳定在 150-200V 区间，保证高跨导管的加速电场稳定。
• 帘栅旁路电容 CG2（22μF/450V）
  ：并联在帘栅到地之间，滤除电源纹波并提供稳定的加速电场。缺失会导致严重的交流声和动态压缩，耐压必须高于实际帘栅电压的两倍以上。
• 阴极偏置电阻 RK（约 600Ω）
  ：根据欧姆定律 Rk = Vk / Ip 计算。若需要阴极电压 6V、静态电流 10mA，则 Rk = 6V / 0.01A = 600Ω。实际取值需结合所选静态工作点微调。
• 阴极旁路电容 CK（100μF 以上）
  ：并联在阴极电阻两端，为交流信号提供低阻通路，避免负反馈带来的增益损失，同时提升低频响应。耐压需高于阴极电压的两倍以上。
• 栅极电阻 RG（1MΩ）
  ：为控制栅（1脚）提供直流通路，同时与输入信号源阻抗配合形成分压，防止栅极悬空导致工作点漂移。
• 屏极负载电阻 RL（10kΩ-22kΩ）
  ：决定屏极工作电压与增益。以 B+ 250V、静态电流 10mA 计算，RL 压降约 100-200V，屏极电压约 50-150V，功耗约 1-2W，建议选用 2W 金属膜电阻避免过热漂移。

④ 三极接法改造与负反馈应用方法

许多发烧友偏爱三极管的音色，认为其线性度更好、失真更悦耳。将 6AG5 改为三极接法非常简单：只需将帘栅极（G2）直接与屏极（G1）相连即可。此时，电子管内部的电场分布发生变化，特性曲线变得稀疏而线性，内阻大幅降低。需要注意的是，改接后管子的最大屏极耗散功率限制不变，但由于工作点变化，可能需要重新调整阴极偏置电阻，使静态电流略微增加，以获得最佳动态范围。

改造前准备： 三极接法改造并不复杂，但需要先备好以下元件，并确认原五极接法电路工作正常：

• 短接线
  ：用于将 6 脚（帘栅 G2）直接短接到 5 脚（屏极 P），建议用粗短铜线，尽量贴近管座焊接。
• 阴极偏置电阻 RK2
  ：约 470Ω-560Ω，功率 1W 以上，金属膜电阻优先。
• 阴极旁路电容 CK2
  ：100μF 以上，耐压不低于 25V，建议选用品质较好的无极性电容。
• 反馈电阻 RFB
  ：10kΩ-100kΩ，功率 1/2W 即可，用于构成负反馈网络。
• 反馈隔直电容 CFB
  ：0.1μF-0.47μF，耐压 400V 以上，用于隔离直流分量。

第一步：拆除帘栅降压电路。 三极接法后帘栅极与屏极等电位，不再需要帘栅降压电阻 RG2 和帘栅旁路电容 CG2。将原 RG2 从 B+ 端断开，CG2 从 6 脚对地拆除，避免残留元件影响新工作点。拆除后 6 脚应处于悬空状态，等待下一步短接。

第二步：短接帘栅极与屏极。 用粗短铜线将 6 脚（帘栅 G2）直接短接到 5 脚（屏极 P）。这是三极接法的核心改造，短接线越短越好，紧贴管座焊接，避免形成寄生电感。短接后帘栅极与屏极等电位，电子管内部电场分布改变，特性曲线变得稀疏而线性，内阻大幅降低。

第三步：调整阴极偏置电阻。 三极接法后内阻降低，为获得最佳动态范围，静态电流需略微增加。将原五极接法的 RK（约 600Ω）更换为 RK2（约 470Ω-560Ω），使静态电流从 10mA 提升至 11-13mA 左右。具体取值需结合实测工作点微调：插入管子预热后，用万用表测量阴极电压，若静态电流偏大导致屏极过热，应适当增大 RK2；若增益不足，可适当减小 RK2。

第四步：并联阴极旁路电容。 在 RK2 两端并联阴极旁路电容 CK2（100μF 以上），为交流信号提供低阻通路。三极接法开环增益较低，旁路电容的取值对低频响应影响更明显，建议选用品质较好的无极性电容，避免电解电容的漏电和失真影响音质。

第五步：接入负反馈网络。 引入全局负反馈（NFB）是改善放大器性能的重要手段。通过将输出端的一部分信号反相送回阴极，可以有效降低总谐波失真、拓宽频带并降低输出阻抗。在三极接法电路中，由于开环增益相对较低，负反馈量不宜过大，否则容易引起相位偏移导致自激。反馈网络的取值需经过计算和试听平衡，通常从 3dB 到 6dB 的反馈量较为适宜。具体做法：从输出端经反馈电阻 RFB（10kΩ-100kΩ）串联隔直电容 CFB，反相送回 2 脚（阴极）。RFB 取值越大反馈越浅，需通过试听平衡确定；CFB 用于隔离直流分量，防止反馈网络影响静态工作点。

第六步：核对反馈相位并通电验证。 在实施负反馈时，务必注意反馈信号的相位极性，一旦接反，正反馈会瞬间引发剧烈啸叫，甚至烧毁元件。建议先用示波器确认相位极性后再固定反馈网络：输入 1kHz 正弦波，观察输出波形，若反馈接入后输出幅度下降、波形更干净，说明相位正确；若输出幅度反而增大甚至啸叫，说明接成正反馈，应立即断电调换反馈线两端。相位确认无误后，再按第六节流程测量静态工作点并验证增益。

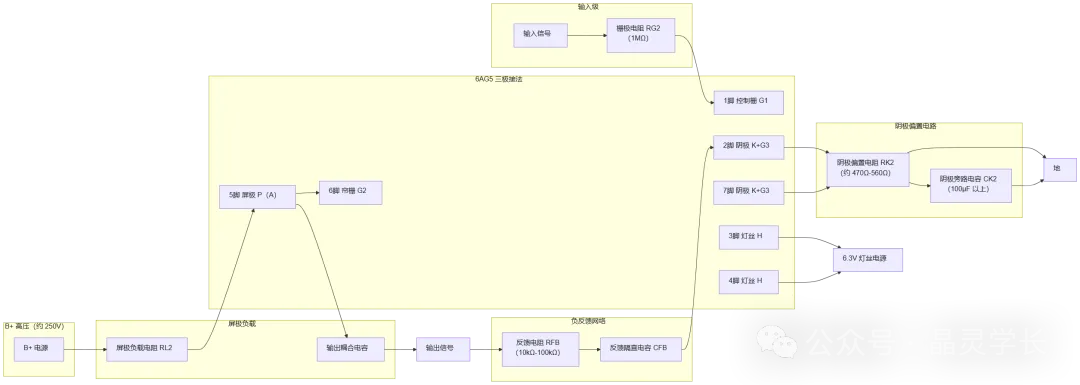

下面是 6AG5 三极接法改造后的电路原理图，重点展示了帘栅极与屏极的直连关系：

关键元件取值依据：

• 帘栅极（6脚）直连屏极（5脚）
  ：这是三极接法的核心改造。将帘栅极直接与屏极相连后，帘栅极与屏极等电位，电子管内部电场分布改变，特性曲线变得稀疏而线性，内阻大幅降低。此时不再需要帘栅降压电阻和旁路电容，电路更简洁。
• 阴极偏置电阻 RK2（约 470Ω-560Ω）
  ：三极接法后内阻降低，为获得最佳动态范围，静态电流需略微增加。若原五极接法 RK 为 600Ω，改接后可将 RK 调小至 470Ω-560Ω，使静态电流从 10mA 提升至 11-13mA 左右，具体以实测工作点为准。
• 阴极旁路电容 CK2（100μF 以上）
  ：作用与五极接法相同，为交流信号提供低阻通路。三极接法开环增益较低，旁路电容的取值对低频响应影响更明显，建议选用品质较好的无极性电容。
• 反馈电阻 RFB（10kΩ-100kΩ）与隔直电容 CFB
  ：构成全局负反馈网络，从输出端取样反相送回阴极。三极接法开环增益较低，负反馈量不宜过大，通常控制在 3dB-6dB。RFB 取值越大反馈越浅，需通过试听平衡确定。CFB 用于隔离直流分量，防止反馈网络影响静态工作点。
• 反馈相位务必核对
  ：负反馈信号必须反相送回阴极，一旦接成正反馈，会瞬间引发剧烈啸叫甚至烧毁元件。建议先用示波器确认相位极性后再固定反馈网络。

⑤ 高频布局布线与寄生振荡预防

电子管放大器在高频段极易产生寄生振荡，这种振荡往往超出人耳听觉范围，但会导致管子过热、噪声增大甚至损坏输出变压器。预防的关键在于合理的布局布线。输入级与输出级应尽量远离，信号流向应呈直线或"U"型分布，避免输入输出线缆平行靠近形成耦合。栅极回路阻抗越高越容易振荡，因此栅极止振电阻（Stopper Resistor）必不可少。通常在控制栅极引脚处串联一个 1kΩ 至 10kΩ 的无感电阻，紧贴管座焊接，以阻尼高频谐振。

高频布局核心原则：

• 信号流向直线化
  ：输入级 → 放大级 → 输出级应尽量呈直线或"U"型排布，避免首尾相接形成环形耦合。输入线缆与输出线缆严禁平行走线，交叉时应保持垂直。
• 输入输出隔离
  ：输入级（1脚栅极回路）与输出级（5脚屏极回路）应分居机箱两端，中间用电源或接地区域隔开。若空间受限，可在两者之间加装金属隔板并接地。
• 栅极回路低阻抗化
  ：控制栅（1脚）引线是整机最敏感的信号线，应尽量短且远离屏极（5脚）和帘栅（6脚）的高压线。栅极电阻 RG 应紧贴管座焊接，缩短栅极到地的回路长度。
• 止振电阻就近安装
  ：在 1 脚串联一只 1kΩ-10kΩ 的无感电阻（碳膜或金属膜均可，但必须无感），紧贴管座引脚焊接，直接阻尼栅极回路的高频谐振。止振电阻的引线越短越好，否则其自身引线电感反而会引入新的谐振点。

搭棚焊接与 PCB 布线的具体做法：

• 搭棚焊接
  ：所有元件引脚尽量短，修剪后干净利落，避免悬空过长形成天线。屏极负载电阻 RL 与帘栅降压电阻 RG2 应贴近管座，但两者之间保持适当距离，避免高压线与信号线平行。灯丝双绞线贴近底板走线，与信号线严格垂直。
• PCB 设计
  ：大面积铺地能有效屏蔽高频干扰，信号层与高压层分层布置。栅极回路走线应短而粗，屏极回路走线避免与栅极回路平行。若使用双面板，顶层走信号、底层铺地，并在关键位置加过孔接地。
• 屏蔽罩与局部屏蔽
  ：6AG5 管座应选用带金属屏蔽罩的型号，屏蔽罩就近接地。若机箱内空间允许，可在管座下方垫一层薄铜箔并接地，形成局部屏蔽，进一步压低高频干扰。

寄生振荡的检测与吸收：

如果怀疑存在超高频振荡，可使用示波器观察波形，或在屏极负载电阻上并联一个小容量的瓷片电容（如 100pF-1000pF）进行吸收，但需注意不要过度影响高频音质。具体做法：在屏极（5脚）与地之间并联一只 100pF-1000pF 的瓷片电容，紧贴管座焊接，用于吸收超高频分量。若振荡依旧，可尝试在帘栅极（6脚）对地并联一只 100pF 左右的瓷片电容，进一步阻尼高频谐振。注意电容容量不宜过大，否则会压缩高频带宽、影响音质。

高频振荡排查速查：

1. 确认振荡频率
   ：用示波器观察屏极波形，若存在远超音频范围的等幅振荡，即为高频寄生振荡。
2. 检查止振电阻
   ：确认 1 脚止振电阻是否虚焊、阻值是否合适（1kΩ-10kΩ），必要时更换无感电阻。
3. 检查布线
   ：用手轻轻拨动可疑导线，若振荡频率变化，即可定位干扰源；重点检查栅极引线与屏极、帘栅引线是否平行靠近。
4. 加装吸收电容
   ：在屏极对地并联 100pF-1000pF 瓷片电容，或在帘栅对地并联 100pF 电容，观察振荡是否消失。
5. 屏蔽处理
   ：确认管座屏蔽罩已接地，输入屏蔽线在信号源端单点接地，输出端悬空。

⑥ 静态工作点测量与增益验证流程

电路组装完毕并经过初步检查后，必须进行静态工作点的精确测量。这一步是判断电路是否真正工作在最佳线性区的关键，也是后续增益验证和故障排查的基础。测量前先做好准备工作：确认万用表档位拨到直流电压档（DCV），量程选择 500V 或 1000V 档以覆盖 B+ 高压；准备一支绝缘良好的表笔，避免测量高压时发生触电或短路。

第一步：通电预热与安全确认。 接通电源后不要立即测量，先让电子管预热 5-10 分钟，待灯丝充分加热、阴极温度稳定后再读数。预热期间观察管子是否有异常发红、打火或冒烟现象，若有应立即断电排查。同时确认 B+ 高压已稳定，电源滤波电容已充满电，避免开机瞬间的浪涌影响读数。

第二步：测量阴极电压（Vk）。 将万用表红表笔接 2 脚（或 7 脚）阴极，黑表笔接地，记录阴极对地电压。阴极电压是判断静态工作点最直接的指标。以五极接法为例，若设计阴极电压为 6V，实测偏差超过 10%（即低于 5.4V 或高于 6.6V），说明静态电流偏离设计值，需调整阴极偏置电阻 RK。根据欧姆定律，静态电流 Ip = Vk / RK，例如实测 Vk = 6V、RK = 600Ω，则 Ip = 6V / 0.6kΩ = 10mA，与设计值吻合即为正常。

第三步：测量屏极电压（Va）。 将红表笔接 5 脚（屏极 P），黑表笔接地，记录屏极对地电压。屏极电压应等于 B+ 减去屏极负载电阻 RL 上的压降。以 B+ 250V、静态电流 10mA、RL = 15kΩ 为例，RL 压降约 150V，屏极电压应在 100V 左右。若屏极电压过低，说明静态电流过大或 RL 阻值偏小；若过高，则说明电流不足或 RL 偏大。屏极电压与阴极电压应配合判断，共同决定工作点是否落在特性曲线的线性区。

第四步：测量帘栅极电压（Vg2）。 将红表笔接 6 脚（帘栅 G2），黑表笔接地，记录帘栅对地电压。五极接法下帘栅电压应稳定在 150-200V 区间（由帘栅降压电阻 RG2 决定）。若帘栅电压明显偏低，可能是帘栅旁路电容 CG2 漏电或 RG2 阻值过大；若偏高，则可能是帘栅电流异常。帘栅电压的稳定直接影响加速电场的质量，波动过大会引入失真和交流声。

第五步：核对三处电压的联动关系。 静态工作点是否合理，不能只看单一电压，要综合判断：屏极电压 + 屏极负载压降 ≈ B+；阴极电压与屏极电压的比值反映了工作点在特性曲线上的位置。若屏极电压过低而阴极电压过高，说明工作点偏向饱和区，输出易削顶；若屏极电压过高而阴极电压过低，则工作点偏向截止区，增益不足且易产生交越失真。记录三处电压后，与设计值逐一对比，偏差超过 10% 的项需针对性调整。

第六步：调整偏置并复测。 若阴极电压偏差超过 10%，更换相应阻值的 RK 后重新测量。例如实测 Vk = 7.2V（偏高），说明静态电流偏大，应增大 RK 至 680Ω 左右；若 Vk = 4.8V（偏低），应减小 RK 至 510Ω 左右。更换电阻后需重新预热再复测，直到三处电压均落在设计值 ±10% 以内。对于推挽电路，还需单独测量左右两管的阴极电压，确保两管静态电流配对一致，避免直流不平衡导致输出变压器磁饱和。

静态工作点测量速查表：

增益验证流程： 静态工作点确认无误后，方可进行增益验证。增益验证的目的是确认各级放大能力符合预期，并检查输出波形是否干净。具体步骤如下：

1. 接入信号源
   ：将信号发生器输出接至输入端，设置 1kHz 正弦波，幅度宜小（如 100mV），避免一开始就输入大信号导致削顶。若无信号发生器，可用手机播放 1kHz 测试音频文件，但需注意输出电平不可控，建议串接衰减电阻。
2. 逐级测量
   ：用示波器（或万用表交流电压档）依次测量输入级、放大级和输出级的信号幅度。以 6AG5 单级放大为例，输入 100mV，若输出端测得约 1V，则本级增益约 20dB（10 倍），符合预期。
3. 计算增益
   ：增益 = 输出幅度 / 输入幅度。将各级增益相乘得到总增益，与设计值对比。若增益过低，检查阴极旁路电容 CK 是否失效（失效会引入本级负反馈、压低增益）、帘栅旁路电容 CG2 是否漏电、负反馈是否过深；若增益过高，检查是否接近自激临界，必要时调整负反馈量。
4. 观察波形
   ：在示波器上观察输出波形是否正弦、对称、无削顶。若波形顶部或底部被削平，说明工作点偏离线性区或输入信号过大，应减小输入幅度或微调偏置；若波形不对称，可能是屏极负载 RL 与工作点不匹配。
5. 记录数据
   ：将各级增益、输出幅度、失真情况记录在调试日志中，作为后续微调和故障排查的基准数据。

增益验证速查：

• 增益过低
  ：检查 CK 是否失效、CG2 是否漏电、负反馈是否过深、帘栅电压是否偏低。
• 波形削顶
  ：输入信号过大或工作点偏向饱和区，减小输入幅度或调整偏置。
• 波形不对称
  ：屏极负载 RL 与工作点不匹配，复核 RL 取值与静态电流。
• 波形畸变（非削顶）
  ：可能是帘栅电压不稳或旁路电容品质不良，检查 CG2 与 CK。

完成静态工作点测量与增益验证后，电路已具备稳定运行的基础。此阶段也可初步聆听声音，判断是否有明显的背景噪声或失真，为后续细调提供依据。若发现增益异常或波形畸变，应回到对应章节排查，切勿带病进入下一步调试。

⑦ 常见自激啸叫故障排查与解决

自激啸叫是制作过程中最令人头疼的问题，表现为开机即发出尖锐叫声或低频噗噗声。它往往不是单一原因造成的，而是布线、接地、偏置、反馈等多个环节叠加的结果。排查时切忌盲目乱改，应遵循“先区分类型、再逐级定位、最后对症下药”的思路，一步步缩小范围。

第一步：区分振荡类型。 先听声音判断是低频振荡还是高频振荡。低频振荡（几十 Hz 到几百 Hz）多表现为“噗噗”声或低频轰鸣，常见诱因是电源滤波不足、接地环路或负反馈相位错误；高频振荡（几十 kHz 以上）多表现为尖锐的“吱吱”声或啸叫，常见诱因是栅极止振电阻失效、输入输出线空间耦合、管座屏蔽不良。用示波器观察屏极波形可快速确认：低频振荡波形周期较长，高频振荡波形密集且幅度稳定。

第二步：断电检查负反馈相位。 若电路接入了负反馈（尤其是三极接法改造后），先确认反馈相位是否正确。将反馈网络暂时断开，若啸叫立即消失，说明是正反馈自激。此时应调换反馈线两端，或复核反馈取样点与送回点的相位关系。注意：断开反馈后电路增益会升高，通电时间不宜过长，确认相位后尽快恢复。

第三步：检查电源滤波与接地。 若啸叫为低频“噗噗”声，重点检查电源滤波电容容量是否充足（建议 B+ 滤波 47μF 以上，帘栅旁路 22μF 以上），以及接地是否遵循“一点接地”原则。用示波器观察 B+ 波形，若存在明显纹波叠加，说明滤波不足；若接地存在环路，可尝试将信号地、电源地、机壳地分开走线，最终汇聚到电源滤波电容负极单点接地。

第四步：检查栅极止振电阻与布线。 若啸叫为高频尖锐声，重点检查 1 脚（控制栅）的止振电阻是否虚焊、阻值是否合适（1kΩ-10kΩ 无感电阻）。同时检查输入线（1 脚栅极回路）与输出线（5 脚屏极回路）是否平行靠近，输入输出线应分居机箱两端，交叉时保持垂直。用手轻轻拨动可疑导线，若啸叫频率变化，即可定位干扰源。

第五步：检查管座屏蔽与灯丝走线。 确认管座金属屏蔽罩已就近接地，输入屏蔽线在信号源端单点接地、输出端悬空。灯丝双绞线应紧密绞合并贴近底板走线，与信号线严格垂直。若机箱内空间允许，可在管座下方垫一层薄铜箔并接地，形成局部屏蔽。

第六步：替换管子快速定位。 若以上检查均无异常，可替换一只已知良好的 6AG5（或 CV848）试机。电子管老化、内部漏电或极间短路也会导致不稳定，替换法往往能快速定位问题。注意替换后需重新预热并复核静态工作点。

自激啸叫排查速查表：

排查要点提醒：

• 先断电再动手
  ：排查过程中涉及高压，务必先断电、放电（B+ 滤波电容需用放电电阻泄放）后再焊接或拨线，避免触电。
• 一次只改一处
  ：每次只调整一个可疑点，通电验证后再改下一处，避免多因素叠加导致无法定位。
• 不要长时间带病通电
  ：自激状态下管子功耗异常，长时间通电易导致屏极过热甚至损坏输出变压器，确认故障后应尽快断电处理。
• 记录排查日志
  ：将每次调整的参数、现象和结果记录下来，便于回溯和积累经验。

⑧ 屏极过热与噪声过大问题分析

屏极过热与噪声过大是电子管放大器调试中最常见的两类“疑难杂症”，它们往往相互关联、互为因果。屏极过热会加速阴极老化、缩短管子寿命，甚至烧毁输出变压器；噪声过大则直接拉低听感底噪，掩盖音乐细节。本节将分别梳理两者的成因、排查路径与解决手段，帮你快速定位问题根源。

一、屏极过热：先分清“正常发红”与“异常过热”

正常工作状态下，电子管屏极会呈现暗红色或樱桃红色，这是屏极耗散功率在额定范围内时的正常热辐射，属于物理现象，不必惊慌。但如果屏极通红发白、甚至发出刺眼亮光，说明屏极耗散功率已严重超标，必须立即断电处理。

屏极过热的常见成因：

• 偏置电压过低导致静态电流过大
  ：这是最常见的原因。阴极偏置电阻 RK 取值偏小，或栅极电阻 RG 虚焊导致栅极电位漂移，都会使静态电流 Ip 远超设计值，屏极耗散功率 P = Va × Ip 随之飙升。排查时先测阴极电压 Vk，若明显高于设计值（如五极接法设计 6V、实测 8V 以上），说明静态电流偏大，应增大 RK。
• 帘栅极电压过高
  ：帘栅极（6脚）电压过高会显著增大屏极电流。若帘栅降压电阻 RG2 取值偏小或短路，帘栅电压会接近 B+，导致屏流异常增大。排查时测量帘栅电压 Vg2，若远超 150-200V 设计区间，应增大 RG2 或检查 CG2 是否漏电。
• 负载阻抗不匹配
  ：输出变压器初级阻抗选择错误（如抽头接错），会使屏极负载线偏离最佳位置，屏极电压与电流的乘积超出安全区。排查时核对输出变压器初级阻抗与设计值是否一致，必要时更换抽头。
• 负反馈相位错误
  ：若负反馈误接成正反馈，电路会进入自激状态，屏极电流剧烈波动，等效屏耗骤增，表现为屏极异常发红甚至伴随啸叫。此时应参照第七节「自激啸叫排查」先断开反馈验证相位。
• 管子老化或内部漏电
  ：电子管使用多年后，阴极发射能力下降、极间漏电增大，也会导致屏流异常。替换一只已知良好的 6AG5（或 CV848）即可快速判断。

屏极过热排查速查表：

处理原则： 一旦发现屏极异常过热，立即断电，待管子冷却后再排查。切勿长时间带病通电，否则轻则缩短管子寿命，重则烧毁输出变压器或电源。断电后先放电（B+ 滤波电容需用放电电阻泄放），再逐项测量电压、核对元件取值。

二、噪声过大：区分“交流声”与“随机噪声”

噪声过大除了前述的交流声（50Hz/100Hz 嗡嗡声，详见第二节）外，还可能表现为“沙沙”的白噪声或“噼啪”的爆裂声。这两类噪声的成因与排查思路截然不同，需先区分类型再对症下药。

“沙沙”白噪声的常见成因：

• 电阻热噪声
  ：电阻自身因热运动产生微弱的随机电压，阻值越大、温度越高，噪声越大。碳膜电阻的噪声通常大于金属膜电阻，在信号通路关键位置（栅极电阻 RG、屏极负载 RL、帘栅降压 RG2）建议选用低噪声金属膜电阻。若手头只有碳膜电阻，可优先在栅极回路使用金属膜，此处对噪声最敏感。
• 帘栅电压不稳
  ：帘栅极（6脚）电压波动会直接调制屏流，引入噪声。若帘栅旁路电容 CG2 容量不足或失效，帘栅电压会随信号波动，产生“沙沙”声。排查时用示波器观察帘栅电压波形，若存在明显纹波，应更换或增大 CG2。
• 阴极旁路电容品质不良
  ：CK 若漏电或 ESR 过大，会引入额外噪声并压低增益。建议选用低漏电、低 ESR 的优质电解电容，必要时并联一只 0.1μF 薄膜电容改善高频特性。

“噼啪”爆裂声的常见成因：

• 电容漏电或打火
  ：高压电解电容（B+ 滤波、帘栅旁路）受潮或老化后漏电流增大，严重时内部打火，产生“噼啪”声。排查时观察电容外壳是否鼓包、漏液，用万用表电阻档测漏电（应在 MΩ 级以上），异常则更换。
• 管座氧化或接触不良
  ：管座引脚氧化、弹性变差会导致接触电阻波动，产生爆裂声。可用无水酒精清洗管座引脚，并用细砂纸轻磨氧化层；若管座已老化，直接更换新管座更稳妥。
• 焊点虚接
  ：虚焊点在温度变化或振动下时通时断，产生爆裂声。排查时用手轻轻拨动可疑元件或导线，若噪声随之变化，即可定位虚焊点，补焊处理。
• 高压打火
  ：机内高压线与地或机壳距离过近，在潮湿环境下可能打火放电。排查时检查高压走线绝缘是否完好，必要时加套热缩管或增加间距。

噪声排查速查表：

三、屏极过热与噪声过大的联动排查

屏极过热与噪声过大有时并非独立问题，而是同一根源的两种表现。例如，帘栅电压过高会同时导致屏流偏大（过热）和帘栅调制噪声（沙沙声）；负反馈相位错误会同时引发自激（过热）和啸叫（噪声）。因此，当两者同时出现时，建议按以下顺序联动排查：

1. 先断电、放电
   ，确保安全后再动手。
2. 先测静态工作点
   （Vk、Va、Vg2），判断是否偏离设计值，优先解决屏极过热问题——过热往往伴随元件加速老化，会进一步恶化噪声。
3. 再处理噪声
   ：工作点恢复正常后，若噪声依旧，再按“沙沙/噼啪”分类逐项排查电阻、电容、管座与焊点。
4. 最后复核反馈与屏蔽
   ：确认负反馈相位正确、管座屏蔽罩接地良好，排除自激与外部干扰。

日常维护建议： 保持机内清洁干燥，定期除尘，检查高压绝缘，紧固松动的螺丝。对于长期不用的机器，建议每隔数月通电预热一次，防止电容受潮失效。记录每次调整的参数变化与听感差异，建立自己的调试日志，既能帮助当前机器完善，也能为后续制作积累宝贵经验。

⑨ 等效管代换参数对照与注意事项

在原配电子管难以获取或希望尝试不同音色时，代换是常见操作。但代换绝非随意插拔，必须严格核对参数。首要指标是灯丝电压和电流，若不一致，需改造灯丝供电电路，否则极易烧毁管子或变压器。其次是比较跨导（Gm）、内阻（Ri）和放大系数（μ）。一般来说，同类结构的管子（如 6AG5 与 6AK5、6AU6，虽引脚不同但功能相近）在调整偏置和负载后可互相代换，但需注意最大屏极电压和耗散功率的限制。特别提醒：6AK5 虽然管脚排列与 6AG5 完全一样，但阴极是单端的，电路不能直接互换；而 CV848 就是 6AG5 的同型号军标版，可直接代换。

代换时还要注意管脚排列的差异。例如，某些美规管与欧规管的引脚定义完全不同，强行插入会导致短路。务必使用管座转换板或重新 wiring。此外，不同品牌的管子即使型号相同，特性曲线也有差异，代换后必须重新测量静态工作点并进行微调。不要迷信“万能代换表”，每一次代换都应视为一次新的电路调试过程，谨慎操作，循序渐进。

下面是 6AG5 与 6AK5、6AU6、CV848 的详细参数对比，供代换前逐项核对：

代换决策要点：

代换前先看灯丝电流，6AK5 仅 0.175A，直接插到 6AG5 的 0.3A 灯丝回路会因电流不足而欠热，必须单独改造灯丝供电。再看阴极结构，6AK5 与 6AU6 都是单端阴极，而 6AG5 的 2/7 脚是分开的两路阴极，用于隔离输入输出，直接互换会破坏这一隔离，导致反馈路径改变甚至自激，因此不能直接代换。6AU6 虽同为锐截止五极管、灯丝一致，但屏耗上限更高、特性曲线有差异，代换后需重新整定阴极偏置电阻和帘栅降压电阻，并复核屏极负载。CV848 是 6AG5 的军标同型号，参数与管脚完全一致，可直接代换。无论选哪只，代换后都必须重新测量静态工作点，以实测为准微调偏置，切勿迷信“万能代换表”。

代换前五步核对流程：

1. 核对灯丝参数
   ：确认灯丝电压与电流是否与原管一致。电压不符必须改造灯丝供电（如 6AK5 的 0.175A 需单独供电）；电流偏小会导致欠热、跨导下降，偏大则可能烧毁灯丝。
2. 核对管脚排列
   ：对比新管与 6AG5 的管脚定义，重点确认阴极结构（双阴极还是单端）、帘栅极与抑制栅的引出脚位。脚位不同需使用管座转换板或重新布线，严禁强行插入。
3. 核对极限参数
   ：确认新管的最大屏压、最大屏耗不低于原电路的实际工作点。若新管极限值更低（如 6AK5 最大屏压仅 180V），必须降低 B+ 或重新设计工作点，否则极易烧管。
4. 核对特性曲线
   ：比较跨导 Gm、内阻 Ri、放大系数 μ。差异较大时，需重新计算阴极偏置电阻、帘栅降压电阻和屏极负载，使新管工作在最佳线性区。
5. 通电复核工作点
   ：插入新管后预热 5-10 分钟，按第六节流程测量 Vk、Va、Vg2，与设计值对比，偏差超 10% 即调整对应电阻，直至三处电压均落在合理区间。

管脚转换与接线注意事项：

• 双阴极与单端阴极的差异
  ：6AG5 的 2/7 脚是分开的两路阴极、内部连通，用于隔离输入输出。代换为单端阴极的管子（如 6AK5、6AU6）时，原电路两路阴极的独立引线需合并为一路，且要重新评估输入输出隔离效果，必要时调整接地方式，防止引入串扰或自激。
• 管座转换板的使用
  ：若新管管脚排列与 6AG5 不同，应使用专用管座转换板，将新管脚位映射到原电路。转换板接线务必逐脚核对，焊接后测量通断，确认无误再上机。
• 帘栅极与抑制栅的接法
  ：部分代换管的帘栅极（G2）与抑制栅（G3）引出脚位不同。若新管抑制栅未在内部与阴极相连，需按数据手册将其接到阴极或地，否则会因抑制栅悬空导致屏流异常。
• 屏蔽与接地复核
  ：代换后管座屏蔽罩、输入屏蔽线、星形接地点均需重新检查，确保接地规范不变，避免因代换引入新的交流声或高频振荡。

代换后调试要点：

• 重新整定偏置
  ：以实测 Vk 为准，按 Rk = Vk / Ip 重新计算阴极偏置电阻。例如代换 6AU6 后若实测 Vk 偏高，应增大 RK；偏低则减小 RK，直至静态电流落在新管数据手册推荐区间。
• 复核帘栅电压
  ：代换后测量 Vg2，若偏离 150-200V 设计区间，调整帘栅降压电阻 RG2。注意 6AK5 最大屏压仅 180V，帘栅电压需相应调低，避免超限。
• 复核屏极负载与增益
  ：代换后测量屏极电压 Va 与增益，若增益明显变化，复核屏极负载电阻 RL 是否匹配新管的内阻与跨导。必要时调整 RL 使工作点与增益回到预期。
• 听感与稳定性验证
  ：代换后通电试听，确认无交流声、无自激啸叫、无屏极异常过热。若出现异常，按第七、八节流程排查，切勿带病长期运行。

代换风险提示：

• 不要迷信“万能代换表”
  ：不同品牌、不同批次的管子即使型号相同，特性曲线也有离散性，代换后必须实测微调。
• 警惕极限参数超限
  ：代换管的最大屏压、屏耗若低于原电路工作点，轻则缩短寿命，重则瞬间烧管。代换前务必核对数据手册。
• 注意灯丝电流匹配
  ：灯丝电流不匹配是代换中最易被忽视的隐患。6AK5 的 0.175A 与 6AG5 的 0.3A 差异巨大，直接互换会导致欠热、跨导下降，必须单独改造灯丝供电。
• 每次代换都是一次新调试
  ：代换后重新测量静态工作点、复核增益与稳定性，以实测为准微调，循序渐进，切勿一步到位。

⑩ 实用调试技巧与性能优化建议

最后的调试阶段是赋予机器灵魂的过程。除了仪器测量，主观听感同样重要。建议准备几张熟悉的试音唱片，在不同音量下聆听。若感觉低频松散，可尝试调整阴极旁路电容的容量或品牌；若高频刺耳，检查负反馈网络或考虑在输入端加入微小的高频滤波电容。煲机也是必要环节，新焊接的电容和电阻需要通电运行数十小时，性能才会趋于稳定。

调试前的准备与安全规范：

• 工具清单
  ：万用表（直流电压档、通断档）、示波器（建议带宽 100MHz 以上）、信号发生器（或手机播放 1kHz 测试音频）、绝缘表笔、放电电阻（用于泄放 B+ 滤波电容）。
• 安全第一
  ：调试涉及高压（B+ 约 250V），务必先断电、放电后再焊接或拨线。建议单手操作，另一只手背在身后，避免双手同时接触电路形成跨心电流回路。
• 建立基准
  ：在动手调试前，先记录当前静态工作点（Vk、Va、Vg2）与各级增益，作为后续调整的对照基准。每次调整只改一处，记录前后数据，便于回溯。

听感调试的实用技巧：

• 低频松散
  ：若低频发浑、松散，可适当增大阴极旁路电容 CK（如从 100μF 增至 220μF），或并联一只 0.1μF 薄膜电容改善高频细节。若低频仍显不足，检查输出耦合电容容量是否偏小（建议 0.1μF-0.22μF）。
• 高频刺耳
  ：若高频尖锐、不耐听，可检查负反馈网络是否过浅（RFB 偏大），适当减小 RFB 加深反馈；或在输入端并联一只 100pF-470pF 的瓷片电容，滤除超高频杂散分量，但注意不要过度压缩高频带宽。
• 中频干薄
  ：若人声偏干、偏薄，可尝试更换阴极旁路电容品牌（如从电解电容换为薄膜电容），或微调工作点使静态电流略增，让管子工作在更饱满的线性区。
• 声场与细节
  ：若声场偏窄、细节缺失，检查帘栅旁路电容 CG2 是否容量不足或品质不良，必要时并联一只 0.1μF 薄膜电容；同时确认管座屏蔽罩接地良好，排除高频干扰。

性能优化的进阶方向：

• 电源优化
  ：B+ 滤波电容可适当增大（如从 47μF 增至 100μF），并并联一只 0.1μF 薄膜电容滤除高频纹波。若条件允许，可在 B+ 输出端加装一只小电感（如 10mH）构成 π 型滤波，进一步压低电源纹波。
• 灯丝供电升级
  ：若当前为交流供电且底噪仍偏高，可升级为直流灯丝供电（桥式整流 + 4700μF 滤波 + LM317 稳压至 6.3V），底噪可显著降低。具体方案详见第二节。
• 负反馈微调
  ：三极接法下，负反馈量对音色影响明显。反馈量过浅则失真偏大、频响不平直；过深则声音发闷、动态压缩。建议在 3dB-6dB 范围内试听微调，找到音色与指标的平衡点。
• 元件升级
  ：信号通路关键位置（栅极电阻 RG、屏极负载 RL、帘栅降压 RG2）可升级为低噪声金属膜电阻；阴极旁路电容与帘栅旁路电容可选用低 ESR、低漏电的优质电解电容，必要时并联薄膜电容改善高频特性。

煲机与长期稳定性维护：

• 煲机周期
  ：新焊接的电容、电阻需要通电运行 50-100 小时，性能才会趋于稳定。煲机期间建议以中等音量播放音乐或粉红噪声，让元件充分老化。
• 煲机观察
  ：煲机初期每隔数小时检查一次屏极温度、静态工作点是否漂移，以及是否有异常噪声。若工作点漂移超过 10%，需重新整定偏置。
• 定期维护
  ：每 3-6 个月检查一次机内高压绝缘、电容是否鼓包漏液、管座是否氧化、螺丝是否松动。长期不用的机器，建议每隔数月通电预热一次，防止电容受潮失效。
• 建立调试日志
  ：记录每次调整的参数、听感变化与测试数据，形成自己的调试档案。这不仅有助于当前机器的完善，更是积累宝贵经验的途径。

调试技巧速查表：

安全性始终是优化的前提。定期检查机内高压部分的绝缘情况，清理灰尘，紧固松动的螺丝。对于大功率功放，散热通风不可忽视，必要时可加装温控风扇。记录每次调整的参数变化和听感差异，建立自己的调试日志，这不仅有助于当前机器的完善，更是积累宝贵经验的途径。电子管放大器的魅力在于其可变性与个性化，通过耐心细致的打磨，你终将得到一台既符合技术指标又充满个人风格的声音杰作。
