Word的绘图功能虽比不上专业的画图软件那么强大，但是用它来绘制一些基本的图形还是绰绰有余。而且Word画图画起来十分方便，不需要重新安装软件。Word文件也非常小，非常适合学校教师进行文字处理。如果向出版单位投稿，也非常方便，Word绘图功能画的图，一般的排版系统都能识别。所以，能够在Word中绘图，不借助其他画图软件是再好不过的了。从今天开始，我们就从最基本的做起，一天学一点，九天，最多九天，就可以学会用word画图。

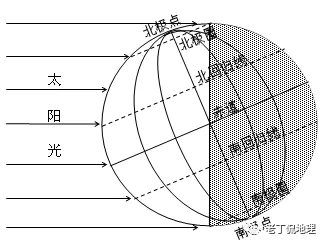

五．光照图的制作
光照图是地理老师常用的图形，在光照图中涉及到弧形的画法，文字的旋转。
步骤1：画正圆。点击椭圆工具，按住“Shift”键，画出正圆。
步骤2：画四分之一圆。画四分之一圆要用“自选图形”→“基本形状”→“弧形”。画弧形时，仍然要左手要按住“Shift”键，这样画出来的图形才是正圆弧，也就是四分之一圆弧。圆弧要“设置自选图形格式”→“线条与颜色”→“填充颜色”→“填充效果”→“图案”。画出四分之一圆，在设置大小时，要保证与前面画的正圆在高度和宽度上，都只有前面圆的的一半。还在设置线条时，将线条设置成“无线条颜色”。
步骤3：画半圆。这个半圆实际上是将上面的四分之一圆修改为半圆。有两种方法：方法一，是点击四分之一圆弧，使其处于待编辑状态，这时其圆弧的端点分别有一个黄色的小菱形，用鼠标点击、拉动，可以改变圆弧的弧长，可以直接拉成半圆。方法二，如果这种方法不好掌握，难以拉到刚好半圆的位置，就可以将其复制，复制出的四分之一圆弧，复制出的半圆
再使用“绘图”→“旋转或翻转”→“垂直翻转”，这样两个四分之一圆就能组合成一个半圆了。
步骤4：画纬线。画赤道、南北回归线和南北极圈。前面已经讲过直线的画法，这里只提醒，倾斜的纬线可以先画成水平的线段，然后“设置自选图形格式”→“大小”→“旋转”，旋转角度可定为23.5度或者-23.5度。同样如果要画经线，也可先画成竖直的线段，然后用旋转方式。赤道长度应该设置为与圆的宽度、高度相同。其余的纬线可以复制粘贴再调节长度。回归线和极圈要设置成虚线。
步骤5：标注纬线名称。画出纬线后需要标注赤道、北回归线、北极圈、北极等名称。方法是使用文本框，注意将文本框设置成透明和没有边框。这里有一个难点，文字框不能旋转，所以我们在空白处将需要使用的文字框全部准备好，然后一个一个点击鼠标右键→复制，然后选择“编辑”中的“选择性粘贴”→“图片”。几种图片都可试试，注意它们的区别。复制出的图片性文字才能通过旋转23度摆到图相应的位置。
步骤6：画平行太阳光。画平行太阳光十分容易，注意用“编辑顶点”来调节长短，还要用“设置自选图形”→“线条与颜色”→“箭头”。注意箭头可标在始端，也可标在末端，别错了，箭头的大小和形状也可以选择。
步骤7：画经线。先画半圆弧。复制粘贴成四根，将其中两个半圆弧设置成宽度只有原来的67%，即2/3。另两个半圆弧设置成宽度只有原来的33%，即1/3。将压缩1/3和2/3的圆弧旋转23°或-23°，移动相应位置刚好就是经线。最后组合全部图形。
