word绘图的大家是钟天平老师，出的有专门的书，也有视频教学。这几篇小文是2011年时准备学习word制图，就在网上搜集的，现在也记不清作者是谁，但我想是钟老师的可能性非常大，因为钟老师确实是这方面的大家，于是征得了钟老师的同意，才在公众号发布这9篇。如果是其他老师所做，认为侵权，马上和我联系删除。为什么发布，因为这9篇基本上就可以解决我们平常一般所要用到的重绘图问题，还是非常简单实用的。
Word的绘图功能虽比不上专业的画图软件那么强大，但是用它来绘制一些基本的图形还是绰绰有余。而且Word画图画起来十分方便，不需要重新安装软件。Word文件也非常小，非常适合学校教师进行文字处理。如果向出版单位投稿，也非常方便，Word绘图功能画的图，一般的排版系统都能识别。所以，能够在Word中绘图，不借助其他画图软件是再好不过的了。从今天开始，我们就从最基本的做起，一天学一点，九天，最多九天，就可以学会用word画图。
点点点，点点滴滴都是情
九．等高线图的绘制
等高线图是我们非常需要，但又非常怕画的图，因为等高线图的线条多、线条密、线条曲折，而且还要标注高程和文字。

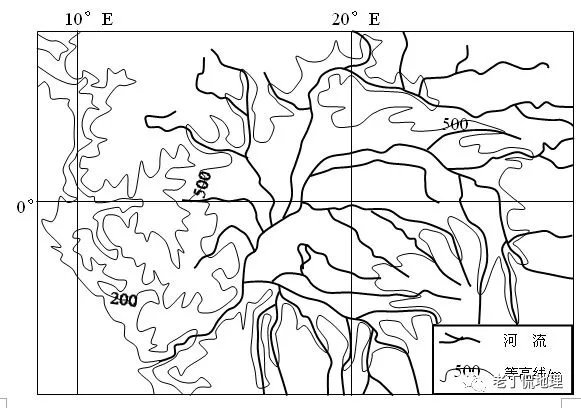

现在我们以08年全国高考1卷的图6为样图来简单讲讲等高线图的画法。
步骤1：插入样图。别忘了插入后要将图片格式设置为“版式”→“四周型”。
步骤2：在样图上画框，并加上经纬网。在样图上先画矩形框，矩形框的大小与样图一模一样。先画框有个好处，就是每条等高线到达图边缘的时候比较好掌握在哪里结束。
步骤3：描画等高线。沿着每条等高线用“曲线”描画等高线。在右手用鼠标描画时，左手注意按住“Alt”键，这样画出的线与有等高线比较容易一致。当然，每条线画完后，难免有一两处不是十分吻合，进行小调整是十分必要的。当然了，每条等高线大致方向与原等高线一致，也不是需要每条都十分吻合，应该等高线实际上是表示的地形高低起伏的趋势，一条等高线有少许地方与原等高线不太吻合也无伤大雅。
步骤4：描画河流。
步骤5：配上数字、文字，并作好图例。
步骤6：合并全图。每次作图完成后都要记住将图片全部合并成一个图形。
