前言

在自动化项目中，我们经常需要处理模拟量、数字量、PID调节、轴控制、电机启停等基础控制任务。如果每个项目都从头开始编写这些功能块，不仅效率低，而且难以保证代码质量和标准化。西门子官方推出的LBC（Library of Basic Controls）库，就是为了解决这个问题。

LBC是一个基于TIA Portal的全局库，包含了一系列标准化的PLC功能块、数据类型、HMI面板和ProDiag监控设置。它严格遵循西门子编程风格指南和PLCopen规范，旨在帮助工程师快速构建可靠、可复用的自动化程序。

LBC库功能组分类

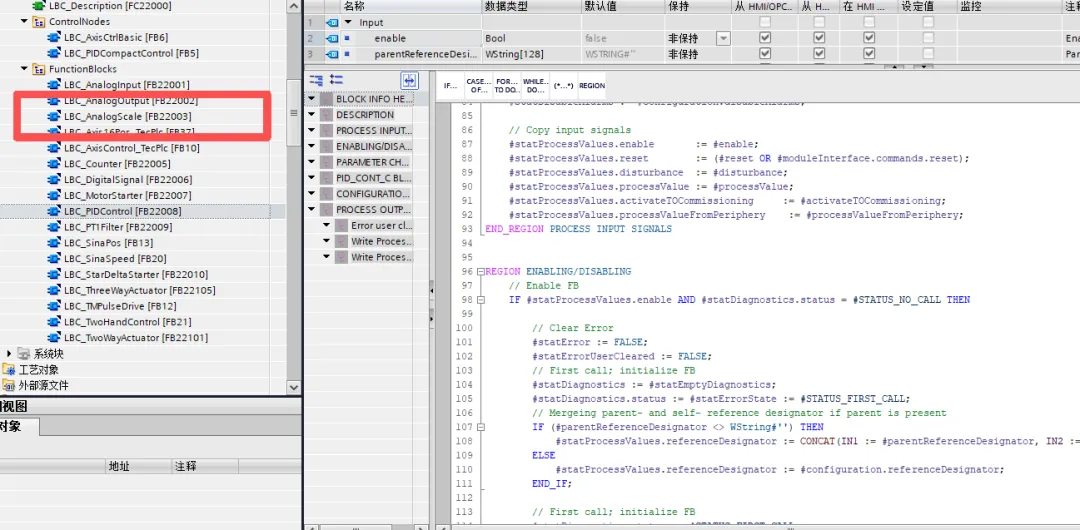

模拟量信号处理LBC_AnalogInput / LBC_AnalogOutput / LBC_AnalogScale：模拟量输入输出缩放、单位转换，支持限值监控和报警。
PID控制LBC_PIDControl（基于CONT_C）和 LBC_PIDCompactControl（基于PID_Compact，适用于S7-1200 G2及更高版本）提供P、PI、PD、PID等多种控制器结构，支持手动/自动切换、积分冻结、外部扰动输入。
运动控制

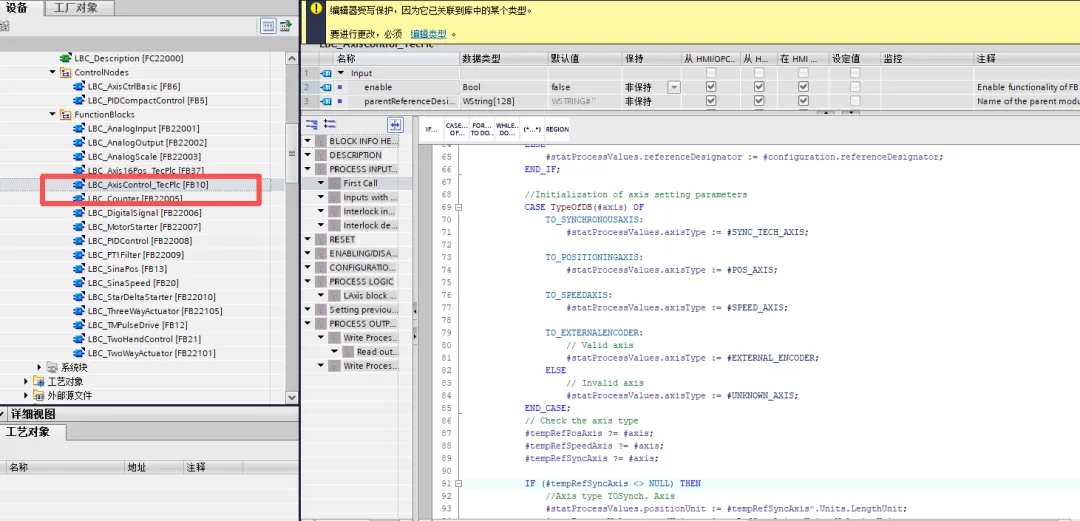

LBC_AxisControl_StdPlc / LBC_AxisControl_TecPlc：功能强大的轴控制块，支持点位、速度、同步轴等多种模式，包含点动、回零、相对/绝对定位、齿轮同步、凸轮等功能。
LBC_Axis16Pos_StdPlc / LBC_Axis16Pos_TecPlc：支持16个预设位置的点位控制，适用于多工位应用。
LBC_AxisCtrlBasic：轻量级轴控制块，专为S7-1200 G2设计，实现基本运动控制。
LBC_SinaPos / LBC_SinaSpeed：通过标准报文与SINAMICS驱动器通信，实现定位或速度控制。

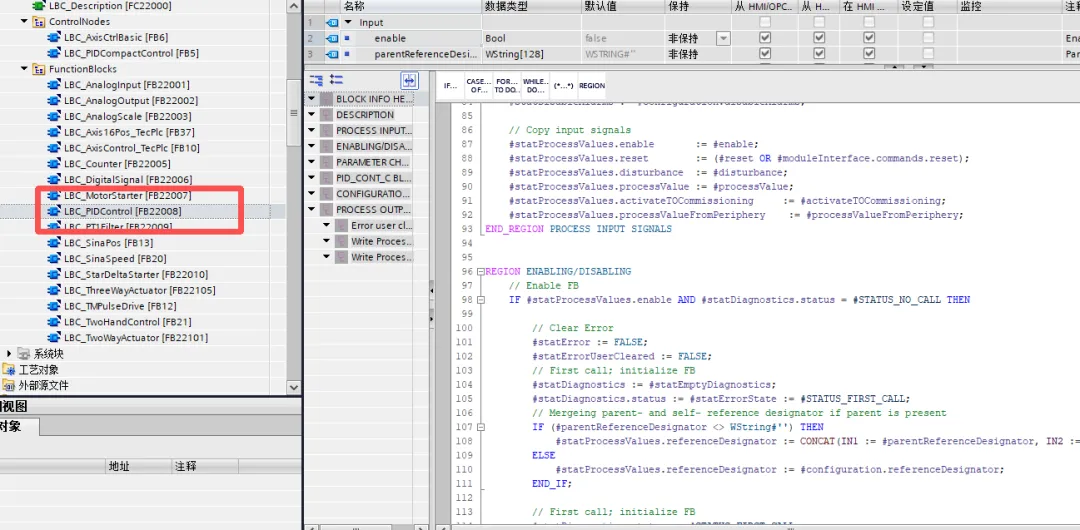

电机启动器LBC_MotorStarter：控制单速电机正反转，带反馈监控和时间配置。LBC_StarDeltaStarter：星三角启动器，支持两种方向，可配置启动时间、反馈监控和重启延时。
执行器控制LBC_TwoWayActuator / LBC_ThreeWayActuator：控制两位置或三位置执行器（如阀门、气缸），带位置反馈监控、可配置连续输出或脉冲输出。
计数器与数字信号LBC_Counter：加减计数器，可设初值、步长、上下限和溢出行为。LBC_DigitalSignal：数字量输入处理，带通/断延时、信号取反和仿真功能。

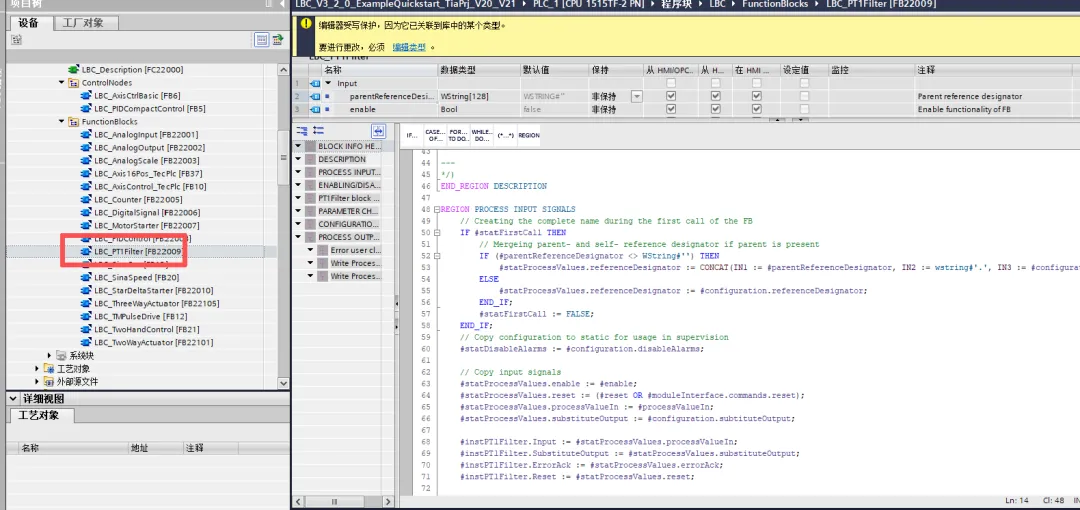

滤波器LBC_PT1Filter：一阶低通滤波器，用于信号平滑或过程仿真。
安全相关LBC_TwoHandControl：双手控制模块，监控两个按钮必须在规定时间内同时按下才能输出，常用于安全场合。
其他LBC_TMPulseDrive：用于ET200SP TM Pulse模块控制直流电机。LBC_ControlNode_General：控制节点封装，方便上层程序统一管理命令和监控。
