静一电力系统继电保护教学仿真软件 | 专业教学 仿真实操

《电力系统继电保护教学仿真软件》适用于《电力系统继电保护》以及相关课程的教学和仿真实验。软件提供丰富的电力系统一次、二次元器件资源，在组合平台上可自由搭建一次、二次回路，快速构建各种继电保护系统。搭建的系统以严谨的科学计算为基础，可进行整定设置、故障设置和实时运行，展现运行现象和结果。

• 一次回路元器件库

提供电力电源、电力变压器、高压断路器、高压隔离器、高压接触器、高压互感器、高压电抗器、高压电容器、高压输电线和母线等一次回路元器件。

• 二次回路元器件库

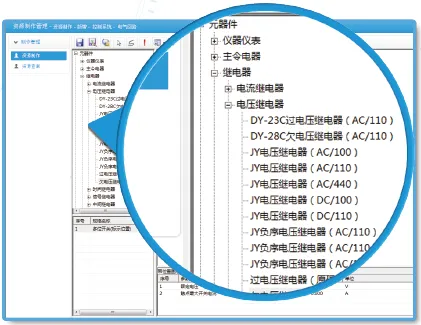

提供主令电器、继电器、隔离器、断路器、接触器、熔断器、互感器、电磁执行机构、电源、仪器仪表和电子电器等二次回路元器件。

• 回路编辑器

用户可根据需要搭建电路。

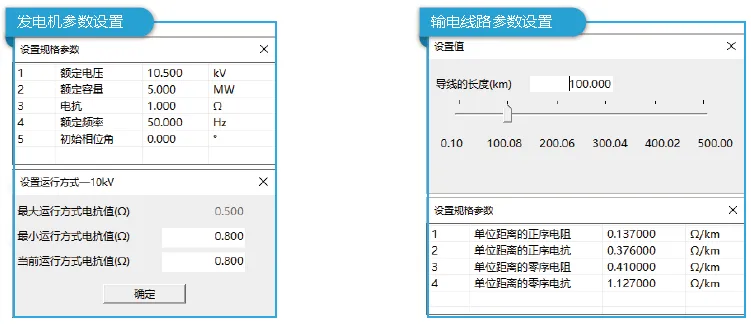

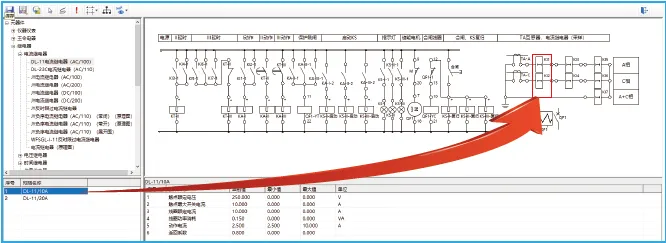

• 元器件参数

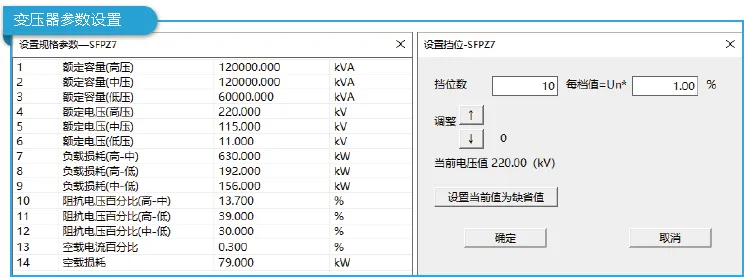

用户可根据需要对现有元器件的规格参数进行设置修改。

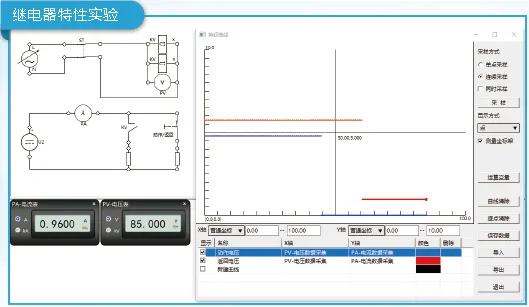

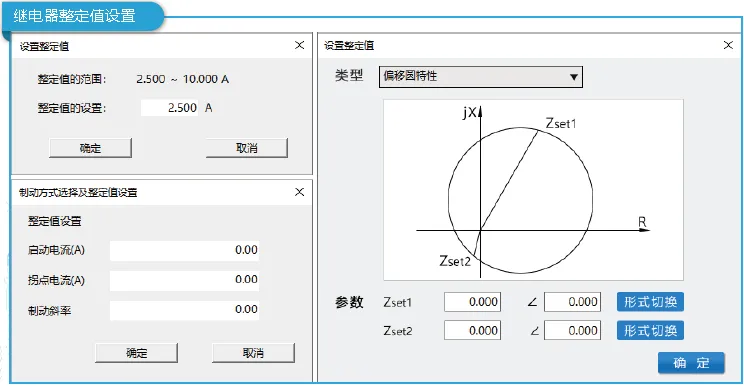

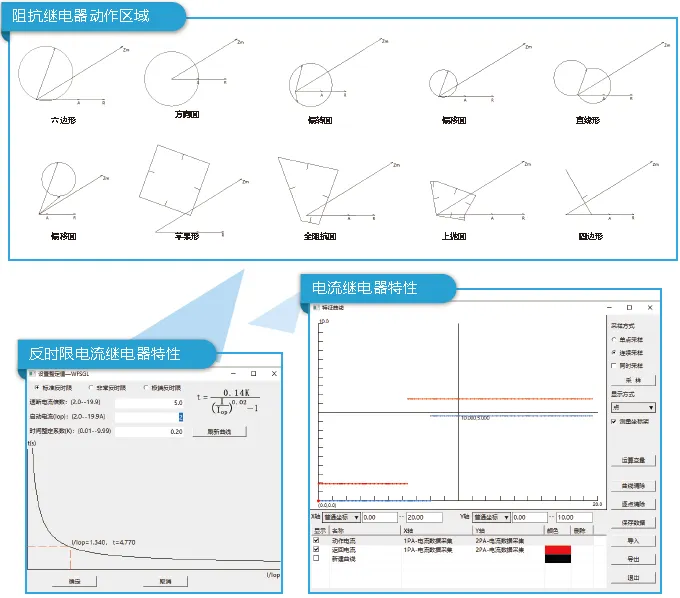

• 继电器特性

提供电流继电器特性、电压继电器特性、功率方向继电器特性、信号继电器特性、时间继电器特性、反时限继电器特性和阻抗继电器动作区域等继电器特性。

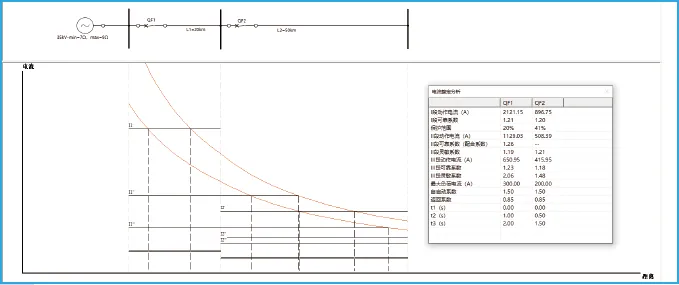

• 故障电流曲线

用户可使用该实时调整并观察三段式电流保护之间的配合情况及一次侧的故障电流值，也可通过该工具了解三段式电流保护的四个特性。

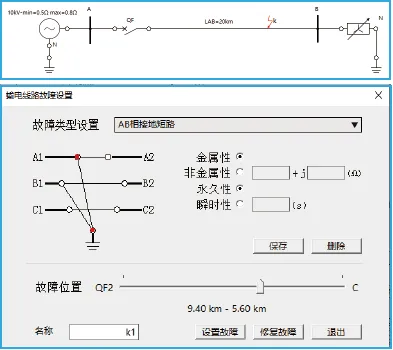

• 故障模拟

用户可根据需要对元器件、线路进行故障模拟，故障类型包括单相接地短路故障、两相接地短路故障、两相相间短路故障、三相接地短路故障、三相相间短路故障及断相故障。

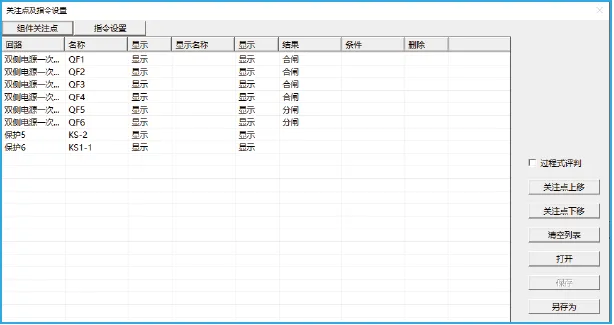

• 关注点

用户可自定义需要观察的元器件变化情况，当系统运行时，可实时记录关注点的变化情况，可用于自动评分。

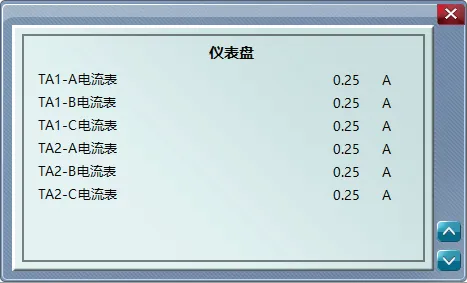

• 仪表盘

用户可自定义表盘中需要显示的数据并且可实时观察到相应数据，仪表盘内可编制的数据包含电流表、电压表、频率表、相位表等。

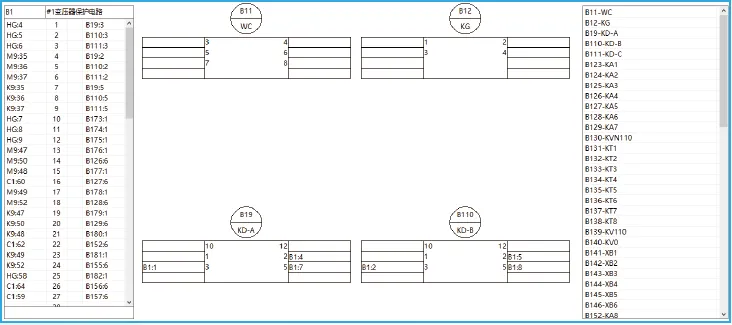

• 柜连线

用户可根据需要使用柜连线（标注法）工具。

• 元器件都有自己的规格参数和逻辑，参与回路的科学计算。

• 元器件类型不受实验室实物环境限制，选用数量也不受限制。

• 回路搭建支持原理图、展开图、标注法的接线方式。

• 支持电流保护、电压保护、差动保护、距离保护、方向保护、变压器保护、发电机保护、输电线路保护、非电量等保护方式。

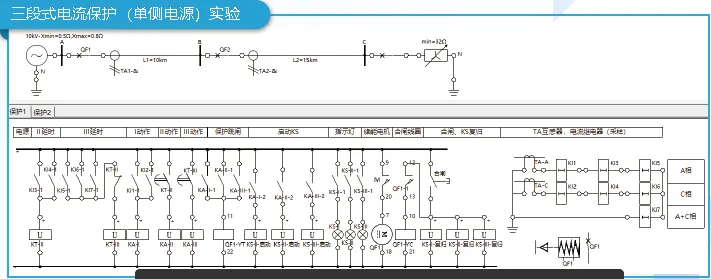

三段式电流保护（单侧电源）实验

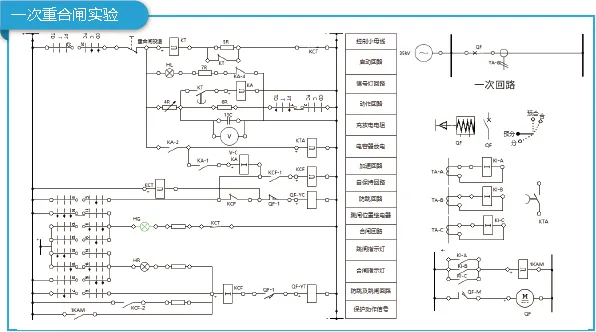

一次重合闸实验

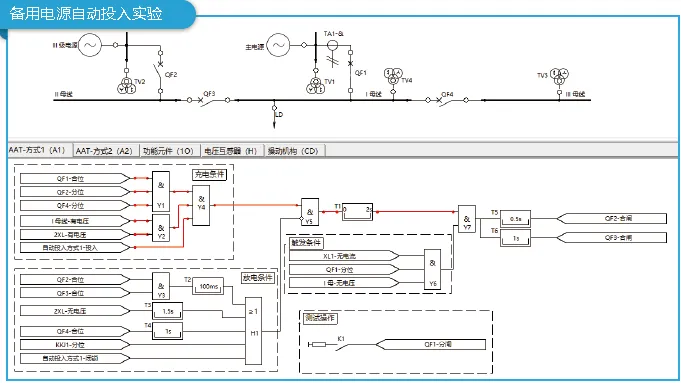

备用电源自动投入实验

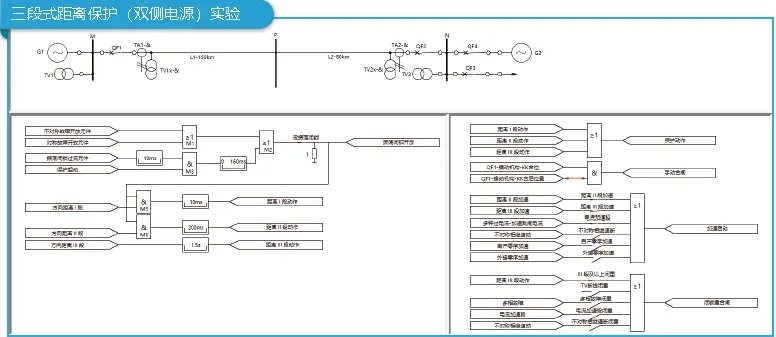

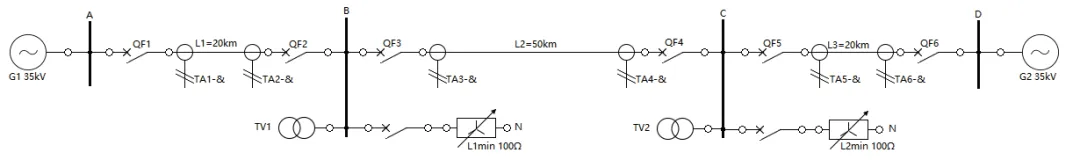

三段式距离保护（双侧电源）实验

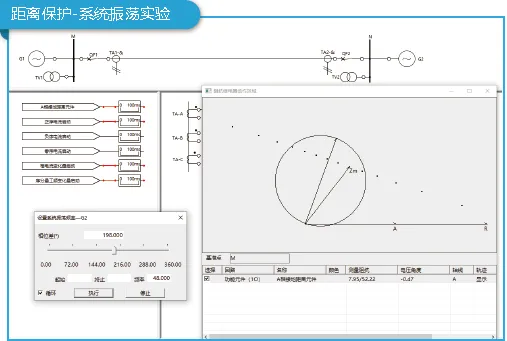

距离保护-系统振荡实验

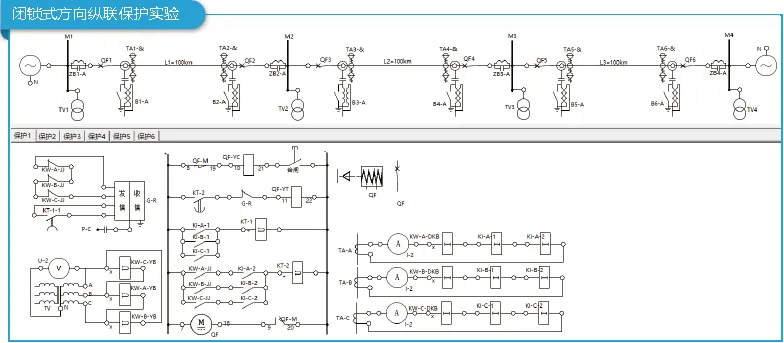

闭锁式方向纵联保护实验

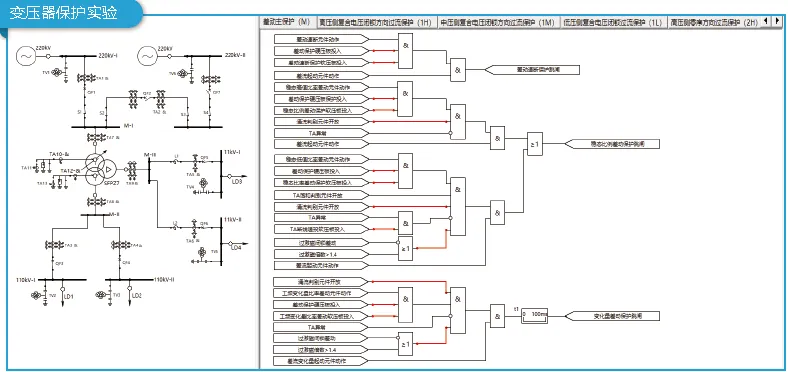

变压器保护实验

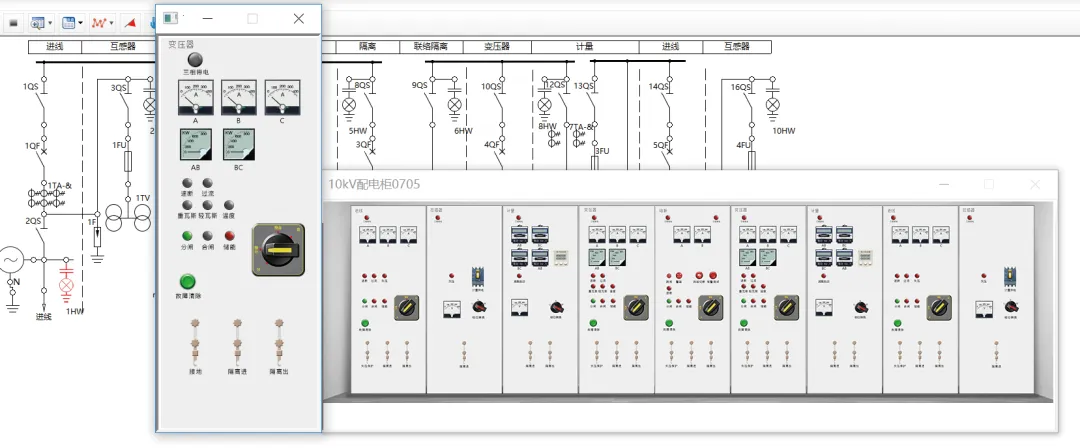

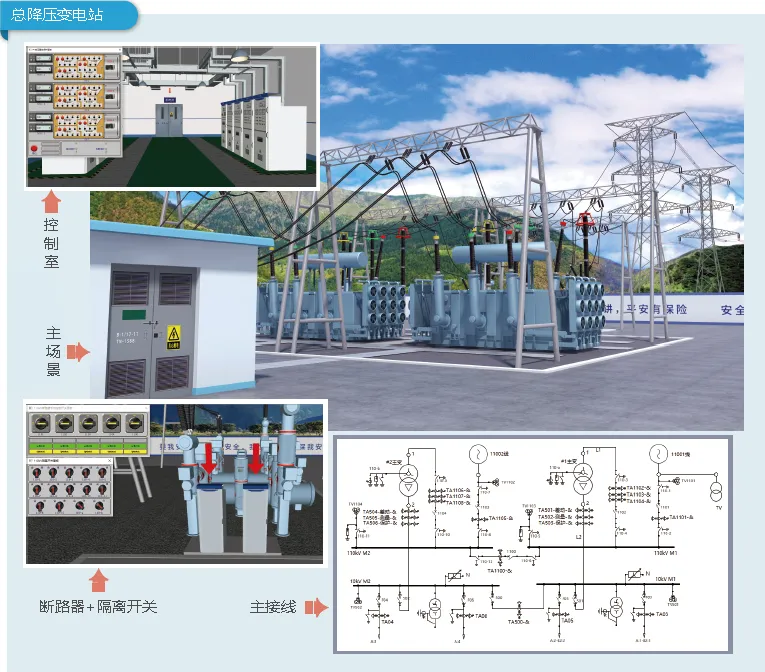

总降压变电站

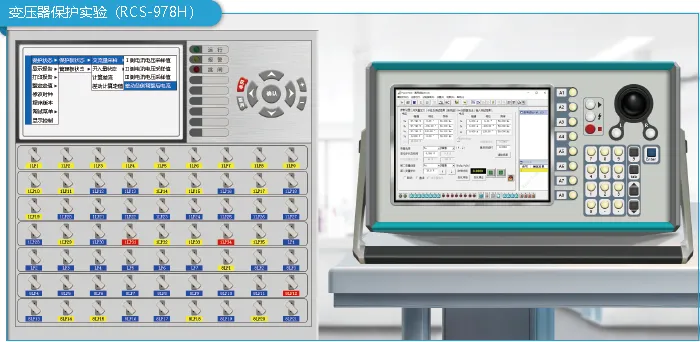

变压器保护实验（RCS-978H）
