需要准备Solidworks和钣金零件模型，并按如下操作进行：

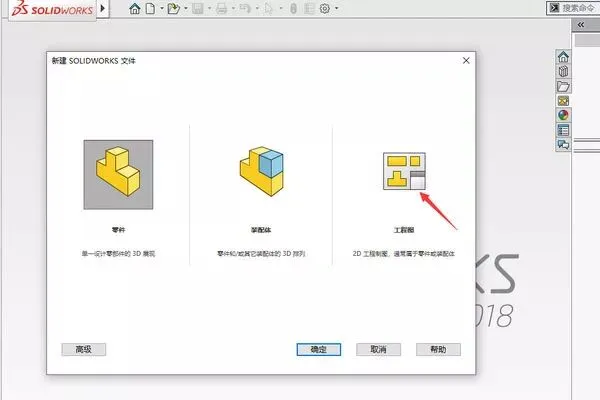

1、 打开SolidWorks,点击新建文件窗口中的“工程图”按钮，新建一张工程图：

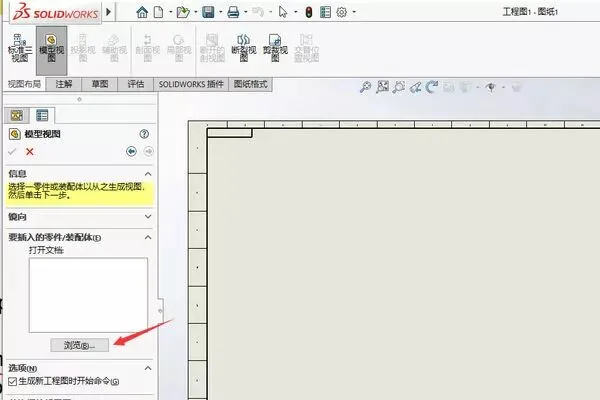

2、 在左侧模型视图对话框中点击”浏览“按钮，向工程图中添加一个钣金模型：

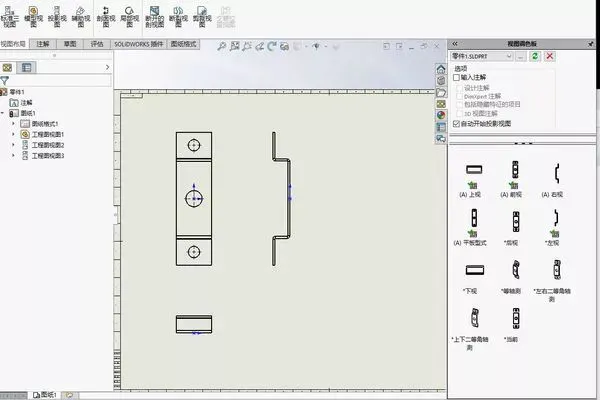

3、 在图纸上自由点击鼠标左键，放置模型投影视图，即可得到该模型的折弯图纸：

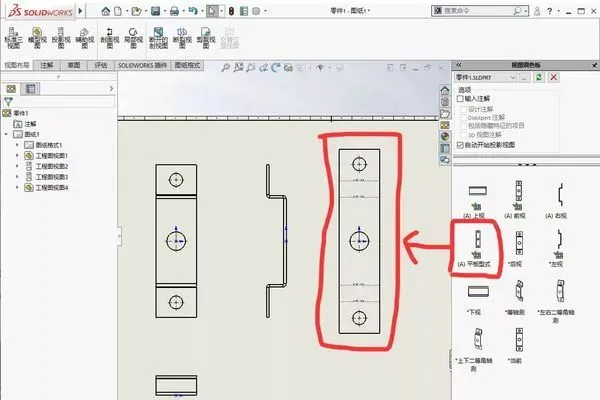

4、下面向图纸中添加展开图，在右侧视图调色板中，鼠标左键拖动“（A）平面版式”到图纸区域释放，即可得到钣金展开图。

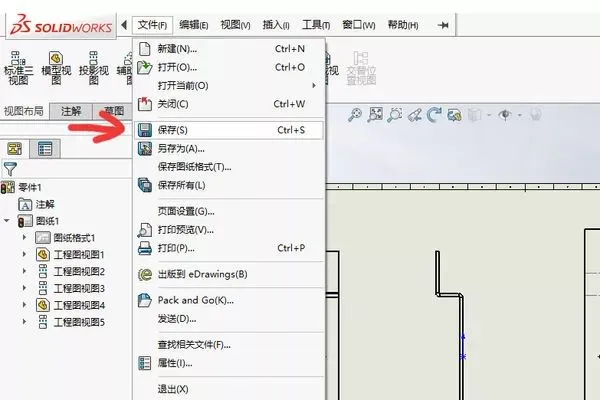

5、 至此，即实现在一张工程图上同时存在弯折图和展开图的目的。最后点击保存按钮，将文档保存。

方法步骤：

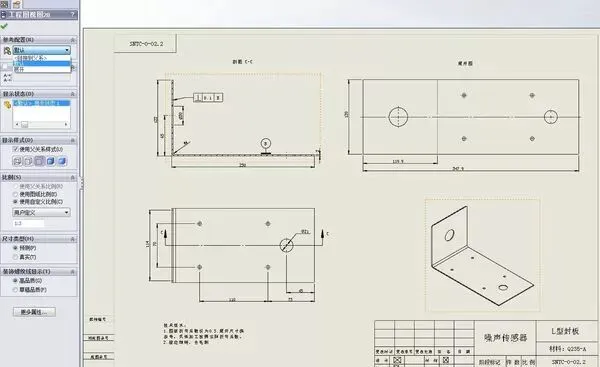

1.在3D图中添加配置。添加一个展开的配置。在展开配置情况下，展开你的钣金图。如何展开，相信你会。

2.在工程图中，用你想要展开的视图，选择展开配置。
