LED 显示屏框架结构承重与安装固定是屏体安全运行的第一生命线，直接关系人身安全、建筑安全与设备寿命。在户外高空、楼顶、立柱、临街人流密集等高风险场景中，承重不足、固定不当、结构失稳是导致屏体变形、脱落、倾覆的主要原因。本文严格遵循《钢结构设计标准》《建筑结构荷载规范》及LED 显示工程安装标准，从自重核算、结构选型、安装规范、荷载复核、施工验收五大维度，提供可直接落地的专业设计与验收依据，适用于室内固装屏、户外大屏、立柱屏、楼顶屏、悬挑屏等全场景。
一、LED 显示屏总荷载精准核算
框架结构承重设计必须以精确荷载计算为依据，严禁仅凭经验估算，避免安全冗余不足或过度浪费。
1.1 总荷载组成（静载 + 活载 + 附加荷载）
总承重= 屏体自重静载 + 钢结构自重 + 检修活荷载 + 风荷载 / 地震荷载（户外）
l屏体自重
l钢结构自重：主框架、龙骨、副框、加固件、连接件
l活荷载：检修人员、工具、临时维护设备
l附加荷载：风荷载、雪荷载、温度应力、地震作用（户外强制核算）
1.2 行业标准重量参考值
l室内常规LED 屏：25～35 kg/㎡
l户外常规LED 屏：35～50 kg/㎡
l户外一体化钢结构（含箱体、钢架、检修通道）：50～70 kg/㎡
l户外超大屏/ 高防护等级屏：70～90 kg/㎡
1.3 强制安全系数
l室内固定安装：安全系数≥ 1.5
l户外常规/ 楼顶 / 立柱：安全系数≥ 2.0
l临街/ 人流密集区 / 高空悬挑 / 沿海强风区：安全系数≥ 2.5
l特殊异形结构：按计算结果提高0.5 级安全系数
二、钢结构与框架选材规范
2.1 室内 LED 屏框架
l主框架：国标铝合金型材或40×40 / 50×50 方管，壁厚 1.5～2.0mm
l龙骨布局：横竖龙骨间距400～500mm，最大不超过500mm，防止面板中凹变形
l壁挂固定：膨胀螺栓M10/M12 国标，有效植入混凝土深度≥100mm
2.2 户外大屏 / 楼顶 / 立柱屏
l主钢架：热镀锌国标方管（80×80、100×100、120×60），壁厚 2.0～3.0mm
l立柱与基础：钢筋混凝土预埋底座，地脚螺栓M16/M20，预埋深度满足土建结构规范
l大跨度/ 悬挑结构：强制增设斜拉筋、三角支撑、加强腹板，提高抗倾覆与抗变形能力
关键要求：所有钢材必须热镀锌防腐，禁止使用冷镀锌、非标薄壁管材。
三、安装固定方式与承重合规判定
3.1 壁挂式安装
l固定点位必须锚入混凝土承重墙/ 梁 / 柱，严禁固定在空心砖、加气块、轻质隔墙、石膏板
l螺栓呈对角均匀分布，保证框架受力均衡，无单点集中受力
l老旧墙体/ 疏松墙体：先安装槽钢加固副框，再挂装屏体，禁止直接膨胀螺栓固定
3.2 落地立式 / 底座安装
l底座加宽加厚、重心下移，保证抗倾覆能力
l内部增设钢板衬板+ 双向加强筋，禁止仅用单层方管焊接
l与地面采用化学锚栓/ 膨胀螺栓固定，防止水平滑移
3.3 楼顶 / 高空悬挑安装
l必须与建筑主体主梁、立柱刚性连接，严禁固定在保温层、找坡层、彩钢瓦、防水层上
l增设斜撑、拉撑、三角稳定结构，同时抵抗自重、风荷载、地震作用
l关键节点满焊+ 补强板，具备抗震、抗扭、抗拔能力

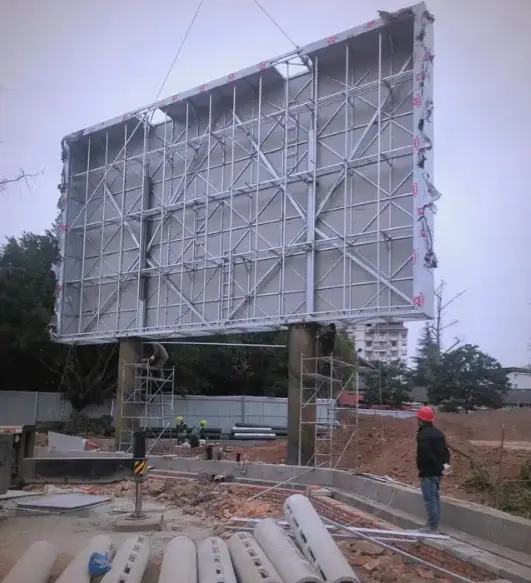

3.4 户外立柱式安装
l基础混凝土强度≥ C30，预埋件与地基钢筋网焊接
l立柱与法兰盘高强螺栓连接，双螺母防松
l高立柱需核算风摆、倾覆弯矩，必要时增设斜柱或地锚
四、荷载叠加核算：不止算自重，更要算“外力”
结构设计不能只算静重量，外力荷载往往是破坏主因。
1．风荷载（户外第一关键）按项目所在地基本风压值核算，按8～10 级大风工况校核抗风、抗变形、抗倾覆能力。
2．检修活荷载框架需预留局部承重：单人荷载≥ 150kg，满足维护人员站立作业。
3．地震荷载抗震烈度按当地建筑规范执行，一般按6～8 度核算。
4．其他附加荷载北方地区需核算雪荷载；沿海地区需考虑盐雾腐蚀与台风荷载。
五、施工工艺与验收标准
1．材料验收全部使用国标型材、国标螺栓、国标焊材，禁止非标、薄壁、劣质材料进场。
2．焊接工艺关键受力点满焊，焊脚高度达标，焊后除锈、防腐涂装。
3．静压测试安装完成后进行静载承重测试，验证结构可靠性。
4．防松与校正水平度、垂直度校正合格后，所有螺栓双螺母锁紧+ 弹簧垫片，防止长期振动松动。
5．防腐验收户外结构必须热镀锌/ 环氧富锌漆 + 面漆，保证10 年以上防腐寿命。
六、合格判定标准
Ø荷载计算完整，安全系数达标
Ø固定点均为建筑主体结构，无违规固定
Ø钢结构规格、壁厚、防腐符合规范
Ø风荷载、倾覆、抗震核算通过
Ø焊接、螺栓、防松、校正全部合格
Ø有完整施工记录与验收记录
结语
LED 屏框架结构承重不是“搭架子”，而是专业钢结构工程。只有按规范计算、按标准选材、按工艺施工、按要求验收，才能从根本上杜绝安全隐患，保证屏体长期稳定、安全运行。室外LED屏风荷载计算与结构安全设计规范详解
