AI算力800G/1.6T光模块封装材料:黑色聚酰亚胺薄膜的作用与遮光性能评价

高速光模块（High-Speed Optical Module）是一个安装在AI算力服务器或交换机上的硬件组件，它是一个“光电转换器”，在AI大模型训练中，高速光模块是支撑GPU之间超高带宽、超低延迟的“东西向流量”通信，确保整个GPU集群能像一个巨型单体GPU一样协同工作。具体作用如下：

1.克服铜线（电信号）的极限：

光模块将电信号转换为光信号，利用光纤进行传输。光信号的衰减极低，可以轻松支持数百米甚至数公里的高速数据传输，彻底解决了电信号的距离瓶颈。

2.实现大规模并行计算：

高速光模块构建了一个庞大的高速通信网络（通常基于NVIDIA的InfiniBand或超高速以太网）。它使得任何一张GPU都可以快速地将数据发送给集群中的任何其他GPU，实现了所谓的“All-to-All”（全对全）通信。没有这个高速网络，GPU之间通信堵塞，大部分时间都会在“等待数据”中度过，算力将严重浪费。

3. 提供“高带宽”与“低延迟”

高带宽(High Bandwidth)： 800G/1.6T的超高带宽意味着“路非常宽”，可以同时传输海量数据，确保GPU之间庞大的参数同步能够快速完成。

低延迟(Low Latency)：光模块和其内置的DSP芯片致力于将光电转换和信号处理的时间压缩到极致（纳秒级）。低延迟意味着GPU发出通信请求后，能以最快速度得到响应，减少了等待时间，从而最大化了GPU用于有效计算的时间（即“算力利用率”）。

4. 支撑集群的可扩展性（Scalability）

随着AI模型越来越大，AI集群的规模也需要不断扩展。基于光纤和光模块的架构具有极佳的灵活性和扩展性。无论是增加几十个机柜，还是新建一个数据中心，都可以通过部署光纤网络无缝地将新增的算力接入到现有集群中，而不会受到物理距离的限制。

黑色PI膜（Black Polyimide Film，即黑色聚酰亚胺薄膜）在高速光模块（如400G、800G甚至1.6T光模块）的制造和封装中扮演着非常关键的辅材角色。高速光模块内部集成了高精密的光学器件和高频电子元器件，且运行环境温度较高、空间极其狭小，因此对材料的要求非常高。

黑色PI膜在高速光模块中主要发挥以下几方面作用：

1. 遮光与防串扰

防止杂散光干扰：光模块内部包含激光器（发射端，如VCSEL、EML等）和光电探测器（接收端，如PD）。黑色PI膜需要具有优异的遮光性能（低透光率，通常小于0.1%），可以用来包裹或隔离特定的光学组件，防止模块内部的杂散光泄漏到接收端引起光噪声，从而降低误码率。

防止外部光线射入：在某些封装结构中，黑色PI膜用于覆盖透光缝隙，防止外部环境光干扰光模块内部的高灵敏度光电转换过程。

2. 耐高温性能

适应严苛的热环境：高速光模块在工作时功耗大，内部温度往往很高。普通塑料薄膜在高温下会熔化、变形或释放挥发性有机物（VOCs），污染光学镜头。PI膜本身具备良好的耐热性（可长期在200℃-260℃下工作，短期可耐更高温度），能够完美适应光模块内部的高温环境以及波峰焊/回流焊等制造工艺。

3. 电气绝缘与防静电

可靠的绝缘层：黑色PI膜保留了聚酰亚胺出色的电气绝缘性能，常用于电路板（PCBA）与金属外壳、或者不同元器件之间的绝缘隔离，防止高频信号短路。

防静电功能：部分黑色PI膜在制造时加入了特殊的导电碳黑或其他填料，使其具备一定的防静电（ESD）功能。

4. 辅助散热与电磁屏蔽（EMI）

热管理辅助：虽然PI膜本身导热率一般，但黑色表面具有较高的热辐射系数。在某些设计中，它被用作导热界面材料的载体或辅助散热涂层。

电磁屏蔽：带有导电特性的黑色PI膜可以吸收或反射部分电磁波，辅助减少模块内部高频电路产生的电磁干扰（EMI），保证高速信号（如56G/112G PAM4信号）的完整性。

黑色聚酰亚胺薄膜遮光性能评价方法

光学密度(Optical Density,OD)是表征黑色PI膜遮光性能的常用光学参数,OD值越高,黑色PI膜遮光性能越高,防止高速光模块内部的杂散光泄漏到接收端引起光噪声，从而降低误码率。在黑色PI膜材研发中，在需要高OD值（如>4.0）的同时，同时保持高的体积电阻率和介电强度是研究重点。

测试步骤

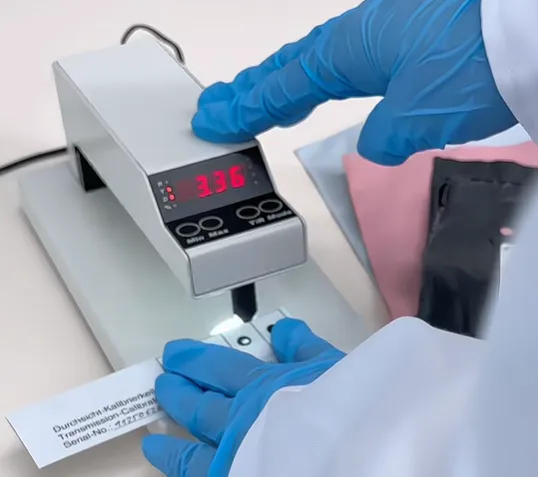

光学密度（OD值）：使用Labodorf 351C透射密度计测量;

1.连接电源开机后用出厂随机标准光密度片进行调零校准，3点标准片OD值测量确认无误后，光密度仪准备完毕。

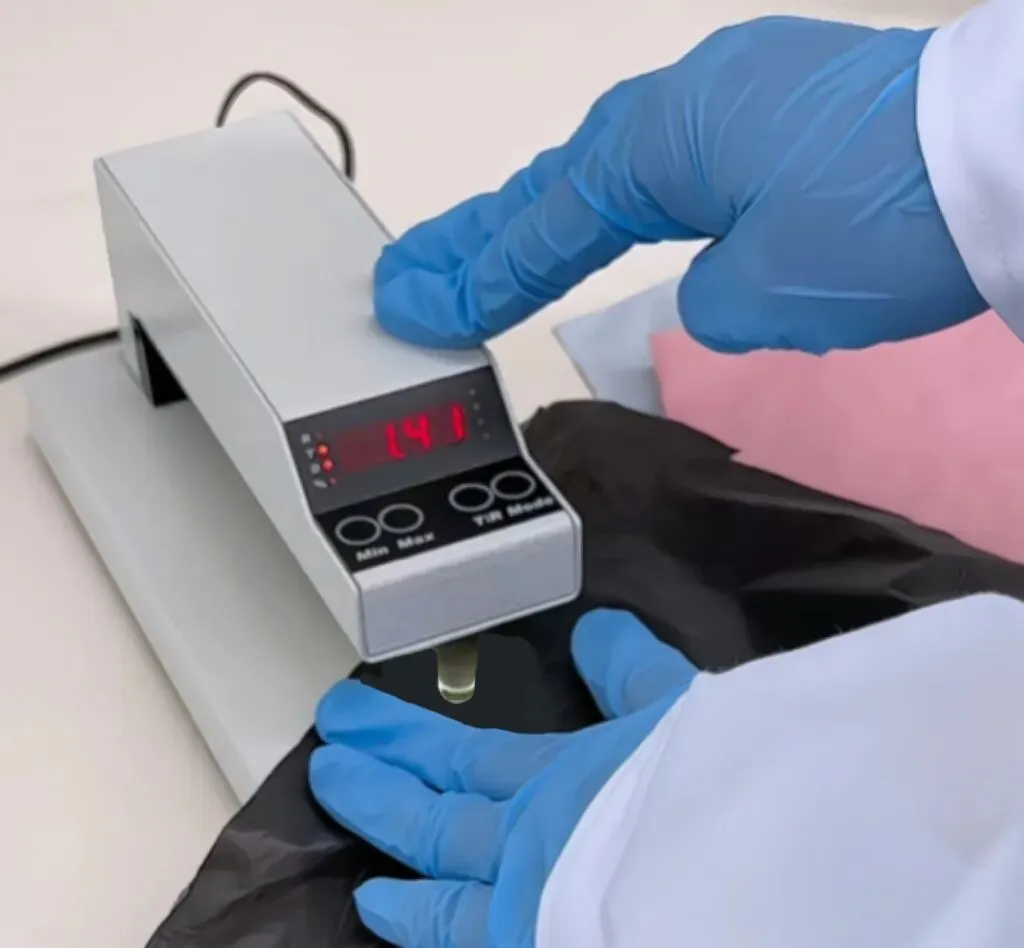

2.将黑色PI膜放到测量孔上方，按下测量臂，即得黑色PI膜样品OD值。
