今天分享几个关于液压基础的标准，

国际标准（ISO）以下是几个最核心的框架标准：

标准编号	标准名称	核心内容与适用范围
ISO 1219-1/2	流体传动系统及元件—图形符号和回路图	图形符号与回路图。规定了绘制液压系统原理图时，各类元件（泵、阀、缸、管路等）的统一图形符号，是技术交流的“通用语言”。
ISO 4413	液压传动—系统及其元件的一般规则和安全要求	系统设计与安全总纲。为机械上的液压系统提供通用规则和安全要求，涉及所有重大危险源及其规避原则。
ISO 4406	液压传动—油液—固体颗粒污染度等级代号	清洁度与污染控制。通过编码系统定义油液中不同尺寸颗粒的数量等级，是判断油液清洁度和管理污染控制的核心方法。
ISO 2944	流体传动系统和元件—公称压力	公称压力系列。定义了液压系统和元件的优先公称压力值
ISO 3320	流体传动系统和元件—缸内径和活塞杆直径	缸径与杆径系列。规定了液压缸内径和活塞杆外径的公制尺寸系列（如Φ40, 50, 63, 80, 100 mm等）。
ISO 4401	液压传动—四油口方向控制阀—安装面	阀安装面。规范了常见的四油口方向控制阀（如电磁换向阀）的安装接口尺寸，保证了不同品牌阀的可互换性。
ISO 5598	流体传动系统和元件—词汇	术语与定义。定义了液压与气动技术领域的基础和专业术语，是标准理解和应用的依据-。

中国国家标准 (GB/T)通常是修改或等同采用相应的ISO国际标准，以确保与国际接轨。以下是几个重要的标准：

标准编号	标准名称	核心内容与适用范围
GB/T 786.1-2021	流体传动系统及元件—图形符号和回路图—第1部分：图形符号	图形符号。修改采用 ISO 1219-1:2012，规定了绘制液压系统原理图的图形符号。
GB/T 3766-2015	液压传动—系统及其元件的一般规则和安全要求	系统安全总纲。修改采用 ISO 4413:2010，是中国液压系统设计的安全法规基础。
GB/T 2346-2003	流体传动系统及元件—公称压力系列	公称压力。修改采用 ISO 2944:2000，定义了我国液压系统的压力等级。
GB/T 2348-2018	液压气动系统及元件—缸内径及活塞杆外径	缸径与杆径。非等效采用 ISO 3320:2013，规定了我国液压缸的优先尺寸。
GB/T 14038-2008	液压传动—四油口方向控制阀—安装面	阀安装面。修改采用 ISO 4401:2005，规定了四油口换向阀的安装尺寸-。
GB/T 17446-2012	流体传动系统及元件—词汇	术语。等同采用 ISO 5598:2008，定义了基础术语。

中国机械行业标准 (JB/T)主要针对特定机械行业的应用场景，对GB/T标准进行补充和细化，规定了一些具体产品和元件的技术要求。

标准编号	标准名称	核心内容与适用范围
JB/T 6996-2007	重型机械液压系统—通用技术条件	重型机械液压系统。为冶金、矿山等重型机械设备提供液压系统的设计、制造和检验技术规范。
JB/T 10205-2010	液压缸	液压缸通用技术条件。规定了公称压力在31.5MPa以下的单、双作用液压缸的技术要求与试验方法。
JB/T 2184-2007	液压元件型号编制方法	型号编制。为液压元件的型号命名提供了统一的方法。
JB/T 10051-1999	金属切削机床—液压系统通用技术条件	机床液压系统。专门针对金属切削机床的液压系统，规定了其在装配、调试和安全方面的特殊要求。
JB/T 10607-2006	液压系统工作介质使用规范	液压油的使用管理。为液压油的选择、使用、储存和更换提供了详细的技术指导。

篇幅有限，只展示部分页面，

来源网络，未必是最新版的，

可自行下载学习。

通过网盘分享的文件：液压标准——泵

链接: https://pan.baidu.com/s/1MD-3LBnq5eV2_evkh4WpVQ?pwd=iwmf 提取码: iwmf

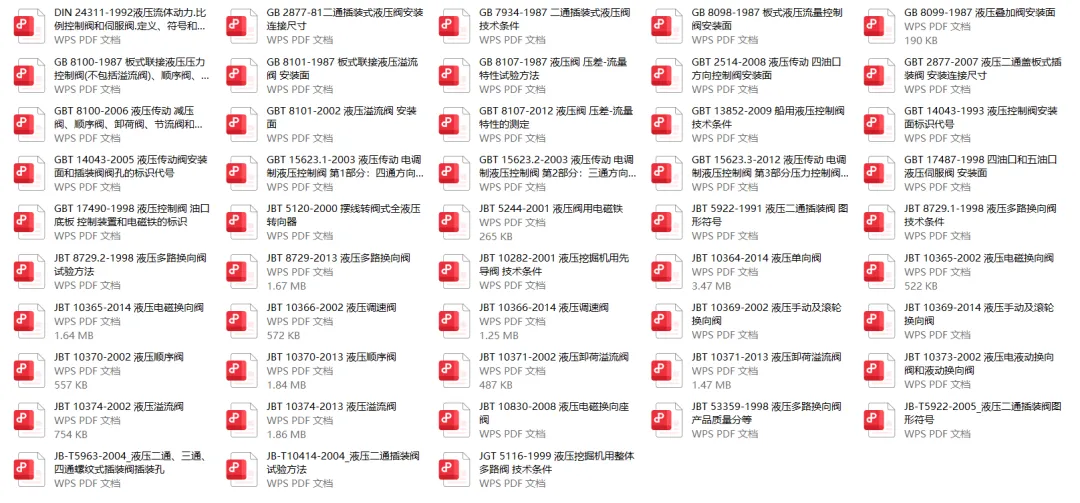

通过网盘分享的文件：液压标准——阀

链接: https://pan.baidu.com/s/1MnriU4L9FdoAoR8XZroLqA?pwd=gcst 提取码: gcst
