夜雨聆风透明屏冰屏怎么调试？从通电前检查、控制系统连接、参数设置到黑屏花屏排查和验收，按步骤操作更稳定。
透明屏冰屏调试不能只看“能不能点亮”。真正影响显示稳定性的，通常是电源、信号、参数、内容素材是否匹配。无论是商场橱窗、展厅、舞台还是玻璃幕墙项目，调试都建议按固定顺序进行，避免一遇到黑屏、花屏就随意修改参数。

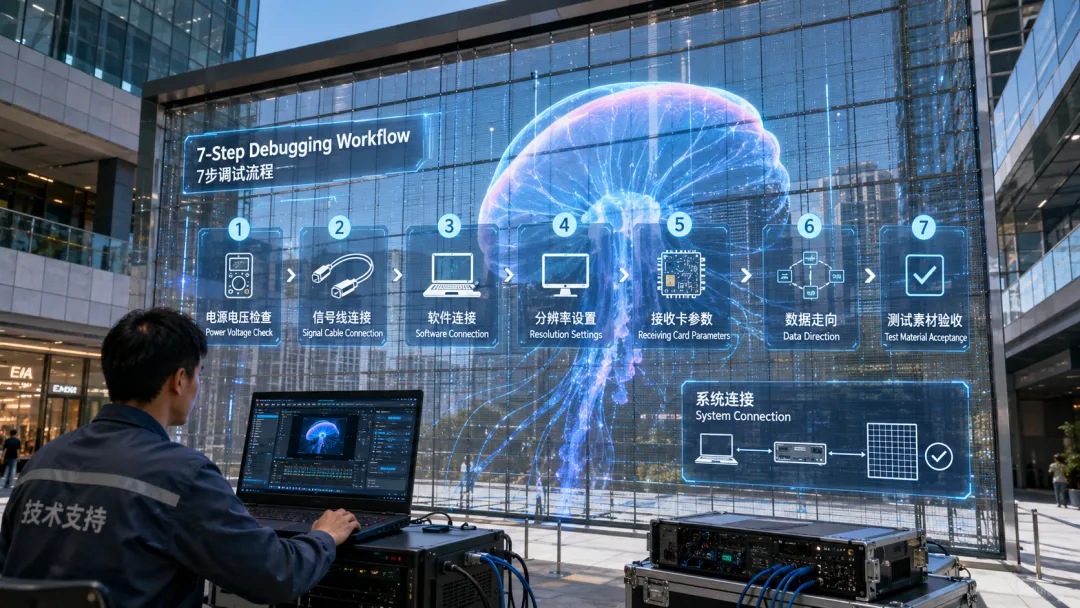

透明屏冰屏调试的基本流程
透明屏冰屏调试可以按这 7 个步骤进行：
- 通电前检查电源、电压、接地和线材
- 检查发送卡、接收卡、网线和排线连接
- 打开控制软件并连接控制系统
- 设置屏体实际分辨率
- 配置接收卡带载宽高和扫描参数
- 设置箱体连接顺序和数据走向
- 调整亮度、灰度、刷新率，并播放测试素材验收
透明屏冰屏调试的核心，是让电源、信号、参数和播放内容对应起来。四个环节中任何一个不匹配，都可能导致黑屏、花屏、闪屏或画面错位。
不要一开始就乱改参数
很多现场问题并不是屏体损坏，而是连接、供电或参数没有对应好。遇到异常时，建议先按顺序排查：
电源是否有输出 控制卡是否正常工作 网线是否插到正确接口 排线方向是否一致 分辨率是否填写正确 接收卡参数是否匹配 箱体连接图是否和现场走线一致
如果项目用于商业橱窗、展厅、舞台或玻璃幕墙，调试完成后应保存参数文件和现场走线记录。后期更换电脑、控制卡或维护屏体时，这些资料能减少大量排查时间。
调试前需要准备哪些资料和工具？
透明屏冰屏调试前的准备工作会直接影响现场效率。软件不匹配、参数文件缺失、测试素材不完整，都会让本来简单的问题变得复杂。
控制软件
常见控制系统包括 NovaStar、Colorlight、灵星雨，以及部分厂家配套软件。调试前需要确认控制软件与发送卡、接收卡匹配。
建议提前准备：
控制软件安装包 控制卡驱动程序 管理员权限 兼容的电脑系统 USB 线或网线连接方式 控制卡说明书或配置资料
如果软件版本过旧，可能无法识别控制卡；如果版本不匹配，也可能出现参数发送失败。
参数文件
参数文件相当于屏体的配置说明，决定像素如何被控制系统识别和驱动。
建议提前准备：
接收卡参数文件 箱体配置文件 屏体分辨率数据 发送卡备份文件 模组扫描方式信息 箱体排列图 网线走向图
如果没有厂家原始参数，不建议直接套用相似屏幕的参数。不同透明屏冰屏的灯条结构、模组排布和扫描方式可能不同，参数不匹配很容易造成花屏或乱码。
测试素材
不要只用广告视频判断显示效果。广告视频很难看出坏点、色差、亮暗不均和画面错位。
建议准备：
纯红图 纯绿图 纯蓝图 纯白图 纯黑图 灰阶图 网格图 文字滚动视频 高清动态视频
纯色图适合检查坏点和色差，灰阶图用于判断颜色过渡，网格图可以快速发现拼接和走向问题，动态视频则用于观察刷新率、拖影和卡顿。

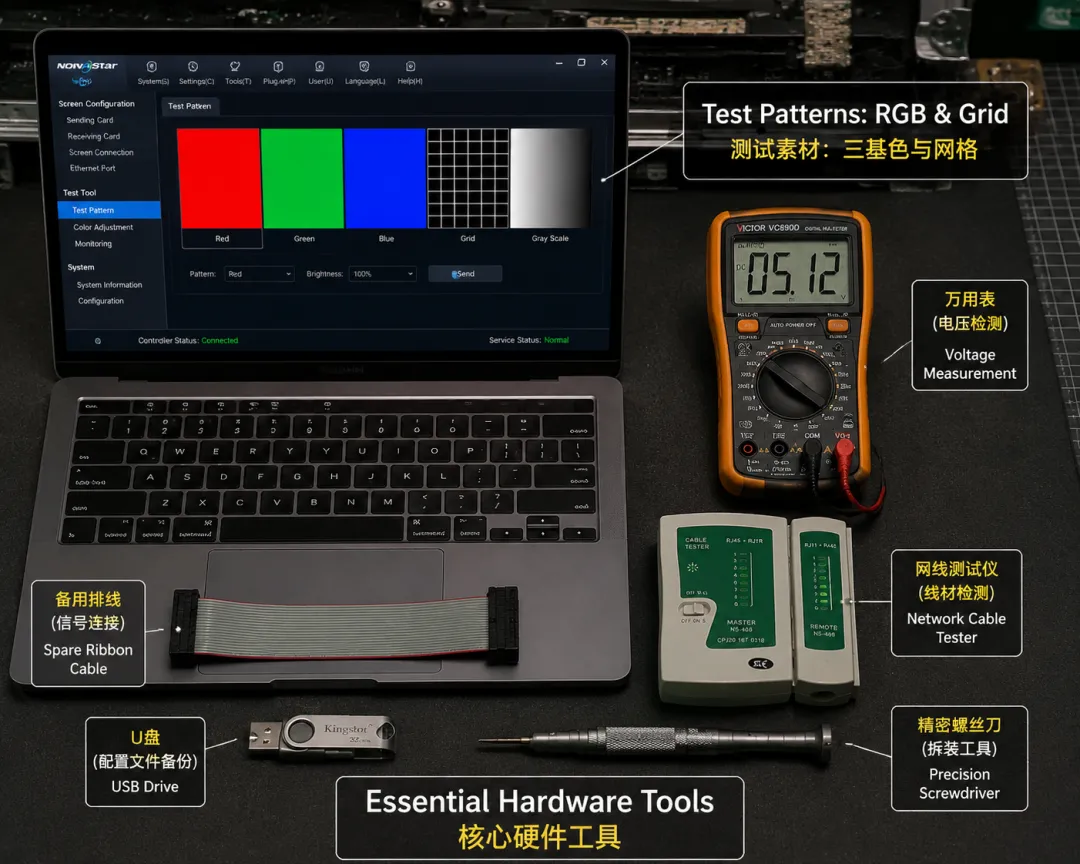

现场工具
现场调试建议准备：
万用表 网线测试仪 备用网线 备用排线 螺丝刀 笔记本电脑 U 盘 绝缘胶带 扎带 标签纸
大面积项目建议给每个箱体、网线和电源分区做标签。透明屏冰屏一旦安装在玻璃幕墙或高位结构上，后期再查线会比安装阶段困难得多。
通电前检查：先排除高风险问题
透明屏冰屏属于工程类显示设备，通电前不能只确认插头是否插好，还要检查电源、接地、信号线、排线和结构安装。
电源输入和负载
透明屏冰屏常见电源输入为 220V，也可能根据项目现场采用不同供电方案。通电前应确认现场电压、电源规格和接线方式一致。
重点检查：
电源线是否压紧 接线端子是否松动 输入电压是否稳定 电源数量是否满足负载 是否存在单路电源带载过多的问题
如果一组电源带载过多，播放高亮画面时可能出现闪屏、自动保护甚至局部黑屏。
正负极和低压供电
透明屏冰屏内部有大量低压供电线路，正负极接反是比较危险的错误。
检查时需要确认：
V+ 接 V+ V- 接 V- 电源输出线没有接反 模组供电接口方向正确 接头没有裸露或松动
不确定时，先用万用表确认再通电。
接地与现场干扰
透明屏冰屏常安装在商场橱窗、展厅、舞台和建筑玻璃区域，周围可能有灯光、音响、电梯、空调等设备。可靠接地有助于减少漏电风险、通讯异常和画面抖动。
玻璃幕墙项目尤其要重视金属结构接地，否则现场干扰可能影响控制系统稳定性。
网线和排线
透明屏冰屏的信号通常由网线传输到接收卡，再通过排线进入灯条或模组。
检查时重点看：
网线水晶头是否压好 网线是否插到正确接口 网线是否过长或受强电干扰 排线方向是否一致 排线是否折断 接口是否有灰尘、氧化或松动
如果屏体局部不亮，网线、排线和接口是高频排查点。
控制系统怎么连接？
透明屏冰屏控制系统一般由电脑、发送卡、接收卡、网线、电源和 LED 灯条或模组组成。
常见信号链路为：
电脑 → 发送卡 → 网线 → 接收卡 → 排线 → 模组/灯条
只要其中一个环节异常，屏幕就可能出现黑屏、花屏、局部不亮或画面错位。
连接检查顺序
调试时可以按下面顺序确认：
电脑是否有视频输出 发送卡是否识别到电脑信号 发送卡指示灯是否正常 网线是否连接到正确接口 接收卡是否上电并亮灯 排线方向是否正确 模组或灯条是否正常供电
控制软件连接不上怎么办？
控制软件连接不上时，不要马上判断控制卡损坏。可以先排查：
发送卡是否上电 USB 线或网线是否插好 软件版本是否匹配 控制卡驱动是否安装 电脑 IP 或通讯口是否正确 控制卡指示灯是否正常
如果使用 USB 连接发送卡，可以在电脑设备管理器中查看是否识别设备。
如果使用网口通讯，要确认电脑 IP 与控制系统处于同一网段。
连接成功后先测试方向
控制软件连接成功后，建议先发送测试画面，而不是直接播放正式广告。
优先使用：
纯白图 网格图 左右方向测试图 上下方向测试图 红绿蓝测试图
如果画面方向相反，需要调整数据走向；如果画面错位，需要核对箱体连接图和接收卡带载区域。
分辨率怎么设置？
透明屏冰屏分辨率应按实际像素计算，不能随意填写。分辨率设置错误会导致画面显示不全、拉伸、错位、字体变形或视频比例异常。

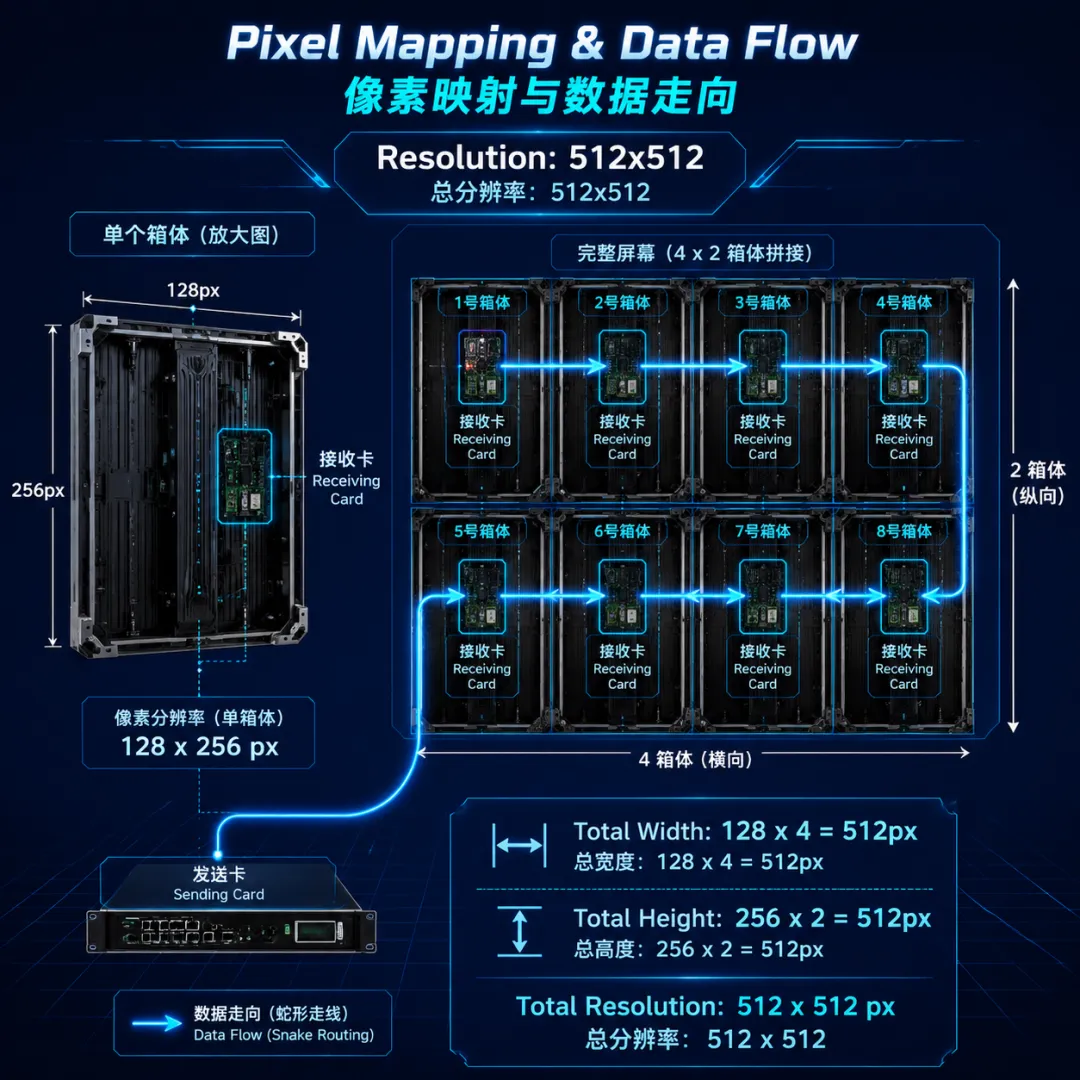

分辨率计算方法
总宽度像素 = 单个箱体宽度像素 × 横向箱体数量
总高度像素 = 单个箱体高度像素 × 纵向箱体数量
例如，单个箱体像素为 128×256，现场横向 4 个、纵向 2 个：
宽度：128 × 4 = 512 像素 高度：256 × 2 = 512 像素
控制软件中应设置为 512×512。
播放素材要匹配屏体比例
如果屏体分辨率为 1024×512，视频素材也建议制作成 1024×512。
如果直接使用 1920×1080 素材，画面可能被压缩、裁切或拉伸。
商场橱窗、汽车展厅、珠宝店和品牌展厅对内容比例更敏感。橱窗屏如果素材比例不对，人物可能变形，产品轮廓也会失真，实际观感会明显下降。
常见分辨率问题
设置分辨率时，要同时确认屏体真实像素、发送卡输出分辨率和播放软件输出画面大小。如果使用拼接处理器，还要确认处理器输出分辨率与发送卡输入分辨率一致。
接收卡参数怎么设置？
接收卡参数是透明屏冰屏调试中最容易出问题的部分。参数错误时，屏幕可能出现花屏、乱码、颜色错乱、局部不亮或画面错位。
接收卡带载宽高
接收卡带载宽高指一张接收卡负责的像素区域。
设置时注意：
带载宽度不能小于实际模组宽度 带载高度不能小于实际模组高度 多张接收卡应按实际区域分配 每张接收卡带载范围不能重叠 带载不能超过控制系统上限
如果一张接收卡带两块箱体，就按两块箱体的总像素设置；如果只带一块箱体，则按单箱体像素设置。
扫描方式
扫描方式可以理解为灯珠点亮顺序。扫描方式不匹配时，可能出现：
满屏乱码 颜色错乱 条纹画面 局部不亮 图像碎片化
透明屏冰屏有灯条结构、条形模组或异形排列等不同形式，扫描方式应以厂家参数为准，不建议凭经验试错。
数据走向
常见数据走向包括：
从左到右 从右到左 从上到下 从下到上 蛇形走线
数据走向必须与现场网线和排线实际连接一致。现场是蛇形走线，软件却设置成直线走线，画面就会错位；现场从右到左，软件设置从左到右，画面就会反向。
参数保存
调试完成后，应保存：
接收卡参数 发送卡参数 箱体连接图 屏体分辨率 亮度设置 灰度设置 刷新率设置
建议同时备份到调试电脑、U 盘和项目资料文件夹中，方便后期维护恢复。
箱体连接图怎么设置？
箱体连接图用于告诉控制系统每个箱体的位置、顺序和网线进出方向。透明屏冰屏画面错位，很多时候不是屏体损坏，而是连接图与现场走线不一致。
设置步骤
确认现场网线实际走向 确认每张接收卡带载区域 在软件中绘制箱体排列图 设置每个箱体顺序 发送参数到接收卡 播放网格图确认效果
大面积透明屏冰屏调试前，建议拍下现场走线。网线一旦进入结构内部或高位安装区域，后期再核对会比较麻烦。
常见问题
播放带编号的测试图也很有效。让每个区域显示 1、2、3、4，现场人员可以快速判断箱体顺序是否正确。
亮度怎么调？
透明屏冰屏亮度不是越高越好。亮度要结合现场光线、玻璃反光、观看距离和播放时间调整。
亮度过高可能带来刺眼、发热增加、功耗增加、灯珠衰减加快和手机拍摄过曝等问题。
橱窗项目尤其需要分时段调试。白天外部光线强，亮度可适当提高；夜间行人距离近，如果亮度不降，画面会刺眼，也可能影响店内陈列观感。臻美智慧在透明显示项目中，通常会结合橱窗、展厅、舞台和玻璃幕墙等现场环境做亮度配置建议。
灰度怎么调？
灰度决定颜色从暗到亮的过渡层次。灰度较低时，人物皮肤、渐变背景和产品光影容易出现色块感。
对多数商业项目来说，灰度建议设置在 14-bit 以上，画面过渡会更自然，也更适合播放品牌广告和高清动画。
灰度需要和亮度、色温、刷新率、视频源质量一起看。如果亮度很低但灰度不足，暗部细节会丢失；如果素材本身清晰度低，单靠提高灰度也无法明显改善画质。
刷新率怎么设置？
透明屏冰屏刷新率越高，画面稳定性通常越好。手机拍摄、直播、舞台演出、发布会和展厅展示，对刷新率要求更高。
手机拍摄有横纹怎么办？
可以优先检查：
刷新率是否过低 相机快门是否不匹配 灰度设置是否过低 电源是否稳定 视频源帧率是否异常
很多拍摄场景中，将刷新率提高到 3840Hz 以上后，横纹会减少。但前提是控制系统、接收卡和屏体驱动能力支持对应设置。
如果硬件不支持高刷新率，强行设置可能造成画面异常、亮度下降、控制不稳定或参数发送失败。
色温怎么调？
色温会影响画面偏冷还是偏暖。色温高时画面偏白、偏蓝；色温低时画面偏黄、偏暖。
如果画面偏蓝，可以适当降低色温；如果画面偏黄，可以提高色温。人物肤色不自然时，还需要结合白平衡和素材本身一起调整。
播放素材怎么设置？
透明屏冰屏有通透效果，内容设计不能完全照搬普通 LED 大屏。
素材分辨率要匹配屏体
屏体是 1024×512，素材就建议制作成 1024×512。比例不匹配时，容易出现人物变胖、产品变形、字体压扁、画面裁切或两侧留白。
适合透明屏冰屏的内容
较适合的内容包括：
黑底视频 高对比度动画 产品轮廓光效 3D 视觉内容 品牌 LOGO 动画 简洁文字广告 粒子特效 光线穿梭动画
黑底内容更适合透明显示，因为黑色区域通常不发光，可以保留后方空间的通透感。
不太适合的内容
不建议大量使用：
大面积白底画面 密集小字 低清图片 比例不对的视频 色彩过灰的素材 细节过多的图表 亮度变化过乱的视频
大面积白底会削弱通透感，也会增加功耗和发热。密集小字在远距离观看时不易识别，画面也容易显得杂乱。
黑屏怎么排查？
透明屏冰屏黑屏不一定是屏体损坏，常见原因包括电源、信号、控制系统、排线、参数或视频源异常。
排查顺序
- 查电源
电源是否通电 电压是否正常 电源指示灯是否亮
- 查控制系统
发送卡是否工作 接收卡是否有指示灯 软件是否连接成功
- 查信号线
网线是否插好 网线是否损坏 网线接口顺序是否正确
- 查排线
排线方向是否反了 排线是否松动 排线是否破损
- 查参数
接收卡参数是否正确 分辨率是否正确 箱体连接图是否正确
判断时可以记住：整屏黑屏先看发送卡和视频源；一片黑屏先看电源分区和接收卡；一条不亮先看排线和灯条。
花屏怎么排查？
透明屏冰屏花屏通常与接收卡参数、扫描方式、箱体连接图、网线或排线有关。
排查顺序
恢复或重新发送接收卡参数 检查箱体连接图 检查网线顺序 检查排线方向 更换网线测试 更换排线测试 单箱体测试 恢复厂家参数文件
满屏乱码时，优先恢复厂家参数文件；局部乱码时，优先检查排线和接口；颜色混乱时，检查 RGB 顺序；画面重复时，核对接收卡地址和连接图。
闪屏怎么排查？
透明屏冰屏闪屏常见原因包括刷新率过低、电源不稳、信号干扰、视频源异常或显卡输出不匹配。
闪屏检查清单
刷新率是否过低 灰度是否设置过低 电源负载是否足够 电压是否稳定 网线是否太长 网线是否受强电干扰 显卡输出分辨率是否正确 播放软件是否异常 视频帧率是否匹配
如果播放高亮画面时闪烁，尤其要检查电源负载、供电线规格、电源分区、接线端子和现场电压波动。
颜色不一致怎么办？
透明屏冰屏颜色不一致可能与灯珠批次、亮度设置、校正数据、模组老化或电源电压有关。
常见表现包括：
某一块偏红 某一块偏绿 某一区域偏暗 白色画面不纯 灰阶过渡不自然 新旧模组颜色不一致
处理时可以按顺序进行：
检查亮度设置是否统一 检查接收卡参数是否一致 检查电源电压是否稳定 检查模组批次差异 调整白平衡 做亮度和色彩校正 更换明显异常模组
LED 校正的作用，是让像素亮度和颜色更接近，从而改善整屏均匀性。但如果模组批次差异较大或硬件状态不一致，校正效果也会受到影响。
局部不亮怎么办？
透明屏冰屏局部不亮通常分为一条不亮、一块不亮、一列不亮或一片不亮。
如果只有一条灯条不亮，先重新插拔排线，再更换排线测试。
如果一块箱体不亮，要看该箱体的电源、接收卡和网线。
如果时亮时不亮，重点检查电源端子、网线水晶头、排线接口和模组连接处。
画面错位怎么办？
画面错位通常不是屏体损坏，而是软件中的箱体排列与现场连接不一致。
处理方法：
拍下现场网线走向 核对箱体编号 在软件中重新排列箱体 检查接收卡带载宽高 重新发送参数 播放网格测试图确认
常见原因包括箱体顺序设置错误、网线进出方向错误、数据走向反了、接收卡带载宽高错误、分辨率不匹配或发送卡映射区域错误。
网格图可以快速判断画面是否横平竖直。如果网格断开，通常说明某个位置拼接错误；如果编号顺序乱了，说明箱体连接顺序需要调整。
调试完成后怎么验收？
透明屏冰屏调试完成后，不建议只看一眼能亮就结束。通常建议连续测试 2–4 小时，观察稳定性和画面一致性。
验收清单
[ ] 整屏正常点亮 [ ] 分辨率设置正确 [ ] 画面比例正常 [ ] 箱体连接顺序正确 [ ] 无黑屏 [ ] 无花屏 [ ] 无闪屏 [ ] 无明显色差 [ ] 无明显亮暗不均 [ ] 亮度适合现场环境 [ ] 手机拍摄无明显横纹 [ ] 参数文件已保存 [ ] 现场人员已了解基础操作
验收完成后，建议保存屏体分辨率、接收卡参数、箱体连接图、亮度设置、灰度设置、刷新率设置、现场照片和故障处理记录。
日常维护要注意什么？
透明屏冰屏调试完成后，仍需要定期维护。维护重点不只是清洁屏体，还包括电源、线材、参数文件和环境条件。
日常维护建议
定期检查电源和线材 定期清洁灰尘 避免长期播放全白静态画面 根据白天和夜晚调整亮度 避免屏体受潮 定期备份控制参数 发现坏点及时维修 避免频繁突然断电
清洁时应先断电，不要使用大量液体，不要用硬物刮擦，也不要拉扯灯条和排线。玻璃橱窗和展厅环境容易留下灰尘和指纹，清洁时还要避免接口进水。
参数文件建议用日期和项目名称命名，例如：
透明屏冰屏参数商场橱窗2025-01-10
这样后期查找和恢复会更方便。
常见调试参数参考
这些参数是常见建议值，并不代表所有项目都完全相同。商场橱窗早晚光线差异明显，亮度应分时段设置；舞台项目受灯光和摄像设备影响，刷新率、亮度和素材需要配合现场调试；展厅项目更重视画质，灰度、色温和内容清晰度都要一起考虑。
透明屏冰屏和普通 LED 屏调试有什么不同？
透明屏冰屏和普通 LED 屏都属于 LED 显示设备，但调试重点不同。
透明屏冰屏更重视通透感。如果播放大面积白底视频，通透感会下降；如果使用黑底光效、轮廓动画或粒子内容，空间层次会更明显。
哪些场景适合使用透明屏冰屏？
透明屏冰屏适合既需要显示画面，又不希望完全遮挡后方空间的场景。
常见应用包括：
商场橱窗 品牌旗舰店 汽车 4S 店 珠宝店 企业展厅 博物馆 舞台演艺 玻璃幕墙 文旅项目 沉浸式空间
在商业橱窗中，透明屏冰屏可以播放产品广告、品牌动画和促销内容，同时保留店内陈列可见度。
在展厅和博物馆中，它可以与实物展品结合，让画面呈现悬浮感。
在舞台和文旅空间中，它可以布置在演员前后，形成多层视觉画面。
为什么调试建议由专业人员完成？
透明屏冰屏调试看起来只是点亮屏幕，实际涉及电源、信号、控制系统、结构安装、内容适配和现场环境。
缺少经验时，容易出现：
屏体点不亮 参数丢失 画面错位 花屏或闪屏 色彩不一致 后期维护困难
大面积项目、异形项目、玻璃幕墙项目和舞台项目更依赖现场经验。因为这类项目不仅要看屏幕是否能亮，还要看最终视觉效果、稳定性和维护便利性是否达标。
透明屏冰屏调试常见问题 FAQ
透明屏冰屏怎么调试？
先检查电源、接地、网线和排线，再连接控制软件，设置分辨率、接收卡参数和箱体连接图，之后调整亮度、灰度、刷新率，并用纯色图、网格图和动态视频验收。
透明屏冰屏为什么会黑屏？
常见原因包括电源未通电、发送卡无输出、接收卡未工作、网线松动、排线接反、参数错误或模组损坏。整屏黑屏优先查电源和发送卡，局部黑屏优先查接收卡、电源分区和线材。
透明屏冰屏为什么会花屏？
花屏多与接收卡参数、扫描方式、箱体连接图、网线或排线有关。满屏乱码优先恢复厂家参数，局部乱码优先检查排线和接口。
透明屏冰屏为什么会闪屏？
闪屏可能由刷新率过低、电源不稳定、信号干扰、视频源异常或显卡输出不匹配引起。拍摄出现横纹时，可以优先检查刷新率和相机快门设置。
透明屏冰屏亮度调多少合适？
室内展厅通常可设置在 30%–60%，商场橱窗可设置在 50%–80%，户外或强光环境可提高到 70%–100%。夜间播放时应适当降低亮度。
透明屏冰屏刷新率多少合适？
普通商业展示建议不低于 1920Hz。手机拍摄、直播、舞台演出或展厅高清展示，建议设置到 3840Hz 以上，但需要确认硬件支持。
透明屏冰屏需要校正吗？
如果出现亮度不均、颜色不一致或灰阶过渡不自然，建议做亮度校正和色彩校正。校正前应先确认参数、电源和模组状态一致。
透明屏冰屏画面错位怎么办？
先检查箱体连接图、网线走向、接收卡带载宽高和分辨率设置。软件中的排列方式必须与现场实际连接一致。
透明屏冰屏调试需要多久？
小面积项目通常几个小时可以完成。大面积、异形、舞台或玻璃幕墙项目可能需要 1–2 天，具体取决于面积、结构、控制系统和现场复杂度。
透明屏冰屏可以远程调试吗？
部分软件参数可以远程调整，例如分辨率、亮度、刷新率和接收卡配置。但如果涉及电源、网线、排线、模组或接口故障，仍需要现场人员配合检查。
