PDF图纸怎么 一键导入CAD

诗曰：

君住深圳北，我住佛山西。

扣肉油鸡CAD，日日把君戏。

今天是2026年6月6日星期6，在这个6666大顺的日子，我祝各位普通牛马，中级牛马，高级牛马，特级牛马。以后天天顺，事事顺，工作顺，家庭幸福，身体健康。

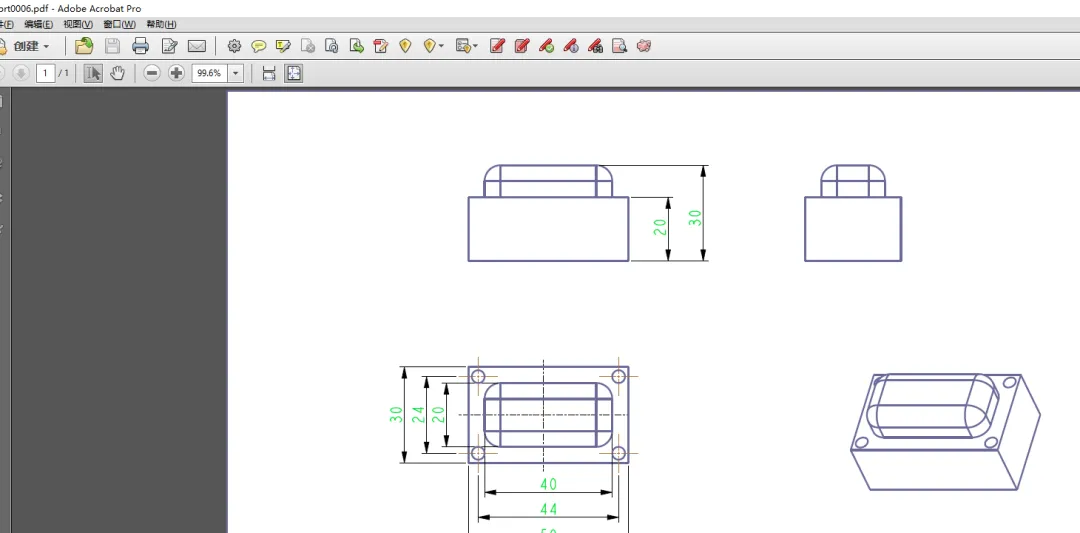

今天讲一个简单的功能，我以为个个都会 的，结果聊一圈下来，还是很多人不懂。这都是CAD自带的功能。从CAD2019版就有了。那就是PDF导入CAD。比如下面这个PDf图纸

要怎么导入CAD呢，一键导入。

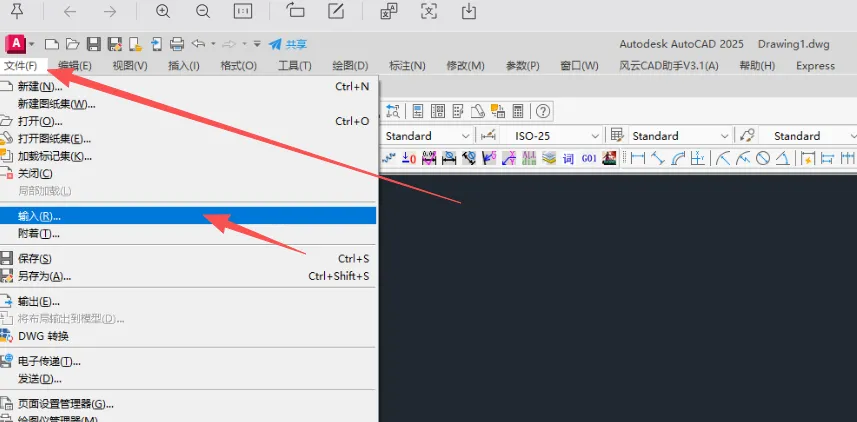

打开CAD，点文件-输入。如下图所示

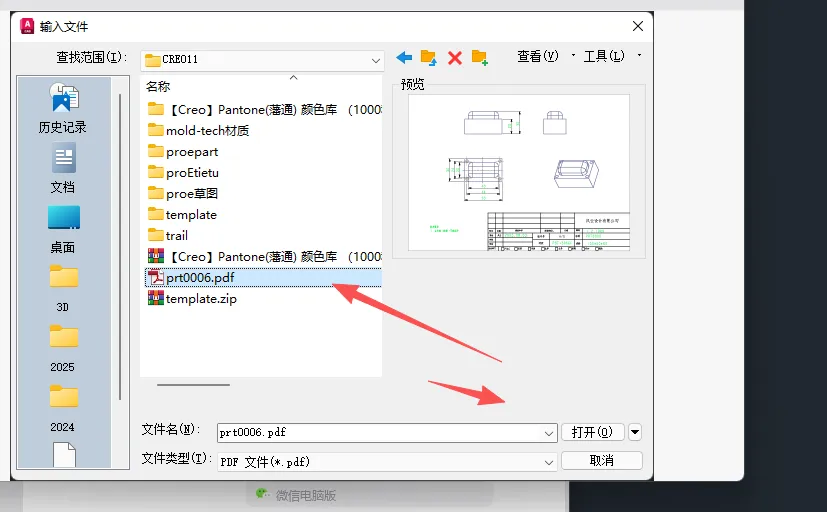

点输入后，就会弹出打开文件对话框，我们找到你要输入的PDF文件如下图所示

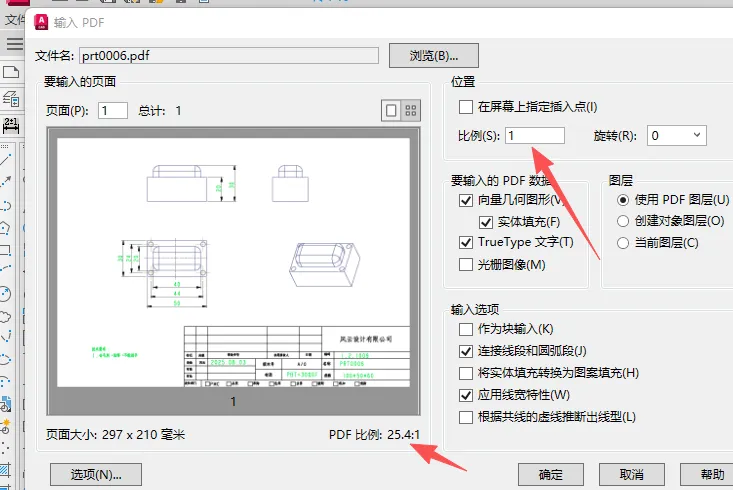

点击打开后，就会弹出输入对话框。如下图所示

我们注意上面两个信息，一个是PDF的比例是25.4：1，还有就是上面的比例1，如果我们现在什么都不输，那们输入进来后，就会小了25.4倍如下图所示。

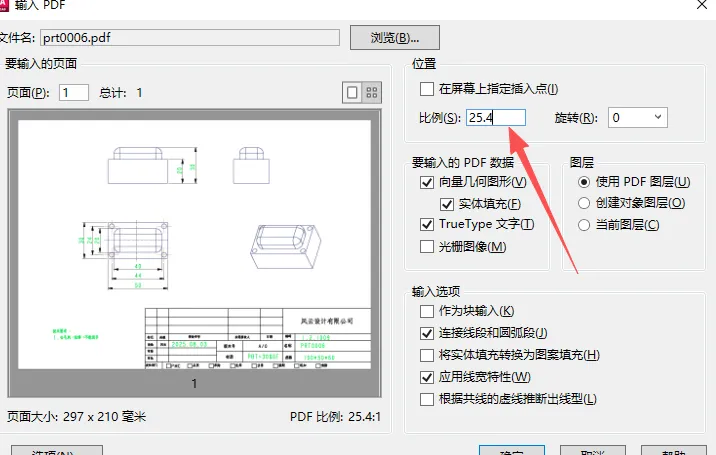

大家看长度为50的，变成了1.97.  刚好缩小了25.4倍。 我们可以用SCAEL缩放25.4倍就行了，也可以重新输入，在比例里输入25.4，如下图

点确定就导进来了，我们量一下尺寸也是50，如下图

这样就完美把PDF图纸导进来了。是不是很快呢。

请注意：如果你的PDF是扫描的，或者是图片来的，那不好意思，导进来的也是图片。

是不是很实用呢？ 大家快来试试吧。
