管道布置图又称管道安装图或配管图，主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格，以及与有关机器、设备的连接关系。
◎ 设备布置图的作用与内容

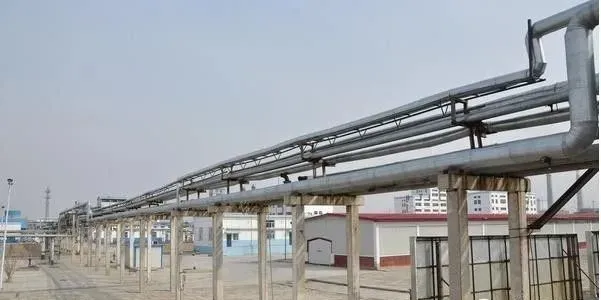

管道布置图又称配管图，是在设备布置图的基础上画出管道、阀门及控制点，表示出厂房内外管道之间的连接、走向和位置以及阀门、仪表控制点的安装位置。
主要表达管道及其附件在厂房建筑物内外的空间位置、尺寸和规格，以及与有关机器、设备的联接关系。管道布置图是管道安装和施工的重要依据
管道布置图一般包括以下内容：
（1）一组试图：包括管道平面布置图和立面布置图。表达建筑物的简单轮廓、设备及管道、管件、阀门、仪表控制点等的布置情况。
（2）标注：包括建筑物定位轴线编号、设备位号、管道代号、控制点代号、建筑物和设备的主要尺寸和标高等。
（3）方位标：表示管道安装的方位基准。
（4）标题栏：注写图名、图号、比例及签字等。
管道布置图的绘图原则
平面图的配置，一般应与设备布置图中的平面图一致，即按建筑标高平面分层绘制，各层管道布置平面图将该层楼板以下的设备，管道等全部画出，不受剖切位置的影响。
在平面图的基础上，选择恰当的剖切位置画出立面剖视图，以表达管道的立面布置情况和标高。必要时还可选择局部立面剖视图对管道情况进一步补充表达。
◎ 管道布置图的图示特点 管道布置图的图示方法
1 、图幅和比例
◆ 管道布置图的图幅应尽量采用A0。
◆ 比较简单的也可采用A1或A2。
◆ 同区的图应采用同一种图幅。
◆图幅不宜加长或加宽。
◆一般采用的比例为1﹕30，也可采用1﹕25或1﹕50 。
◆同区的或各分层的平面图，应采用同一比例。
2、视图的配置
管道布置图包括一组平面图、立面图或剖面图
① 平面图是表达厂房某层上管道布置情况的的水平剖视图。平面图可以绘制在一张图纸上，也可绘制在不同图纸上。
若图幅有限时，可将各层平面上的管道布置分区绘制。 对于多层建筑、构筑物的管道平面布置图，需要按楼层或标高分别绘出各层的平面图。
②、如在同一张图纸上绘制几层平面图时，应从最低层起，在图纸上由下至上或由左至右依次排列，并在各平面图的下方注明“EL100.000平面”或“EL×××.×××平面”。【机电识图】桥架的自我介绍！
③ 当在平面图上不能表达高度方向上的管道布置情况时，可在平面图的适当位置上垂直剖切，绘制立面剖视图或剖面图。立面图可以绘制在一张图纸上，也可绘制在不同图纸上。
立面图应当按比例绘制，不需要标注尺寸而只需标注标高。必须在平面图上标注剖切位置，并在立面图的下方注明相应的视图名称。
◎ 管道及其附件的画法
管道的画法
管道布置图中的主要物料管道一般用粗实线单线画出，其他管道用中粗实线画出。
≤350 mm（或14in）的管道用单线表示。
主要物料管道：粗实线单线
其他物料管道：中粗实线单线
≥ 400 mm（或16in）的管道，用中粗实线双线表示
画法：管道直径按比例画；要画出管道中心线；用箭头表示出介质流向。
管道连接的画法

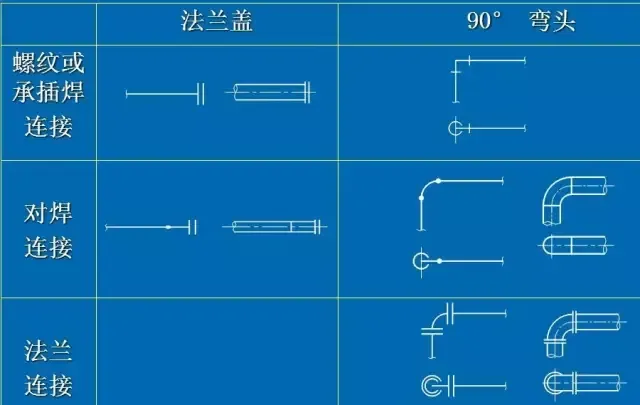

管道的连接方式主要有：法兰连接、承插焊连接、螺纹连接、对焊连接（图示如下）
管道用三通连接的画法:
管道转折
管道交叉画法
管道重叠

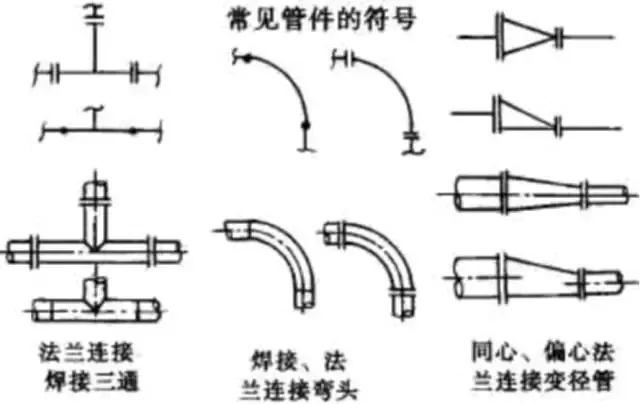

管件
包括短管、弯头、三通、异径管、法兰、盲板等管道附件。通常不画其真实形状，只用简单图形和符号表示。
常用管件的表达图例

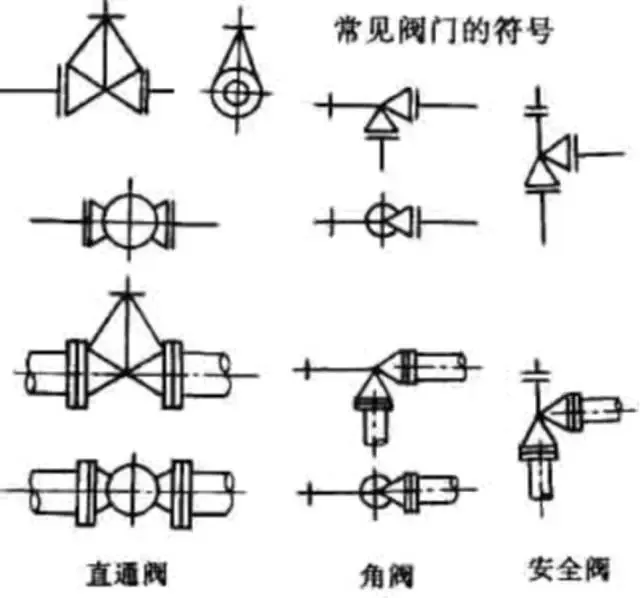

阀门
管道上的阀门也是用简单的图形和符号来表示，其图形符号与工艺流程图中的画法相同。
仪表控制点
管道上的仪表控制点应用细实线按规定符号画出，每个控制点一般只在能清楚表达其安装位置的一个视图中画出。控制点的符号与带控制点工艺流程图的规定符号相同。
支吊架
用来支承和固定管道，其位置一般用符号表示。
◎ 管道布置图的标注
1、建（构）筑物
建筑物的结构构件常被用作管道布置的定位基准，因此在平面和立面剖视图上都应标注建筑定位轴线的编号，定位轴线间的分尺寸和总尺寸，平台和地面、楼板、屋盖及构筑物的标高。标注方法与设备布置图相同。
2、设备
设备是管道布置的主要定位标准，因此应标注设备位号、名称及定位尺寸。其标注方法与设备布置图相同。
3、管道
在平面布置图上标注出所有管道的定位尺寸及标高，物料的流动方向和管号。如绘有立面剖视图时，应在立面剖视图上标注所有管道的标高。定位尺寸以mm为单位，标高以m为单位。
4、管件、阀门、仪表控制点
管接头、异径接头、弯头、三通、盲板、法兰等这些管件能使管道改变方向、变化口径、连通和分流以及调节和切换管道中的流体，在管道布置图中，应按规定符号画出管件，但一般不标注定位尺寸。
5、支架
在管道布置图中的管架符号上应用指引线引出的长方框中注以管架代号。
管架编号由5个部分组成：

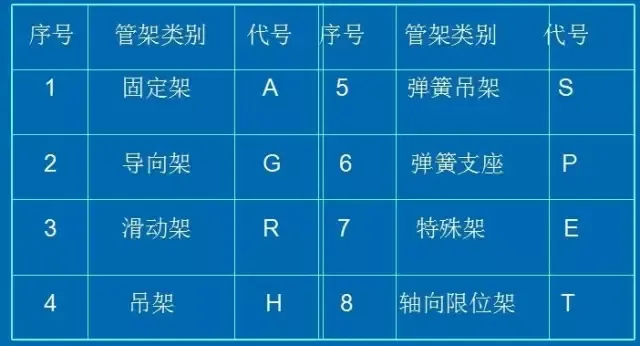

管架类别及代号
管架生根部位的结构及代号
