CAD软件操作技巧汇总:CAD所有比例,全搞明白了!CAD出图、标注比例设置方法!

你要问我，什么问题问的最多，比例当之无愧，因为常见的比例有：绘图比例、出图比例、视口比例、打印比例等：

（1）绘图比例（一般1:1,这个不用管）

（2）标注特征比例中的

全局比例

和注释性比例

（3）测量单位比例

（4）打印比例

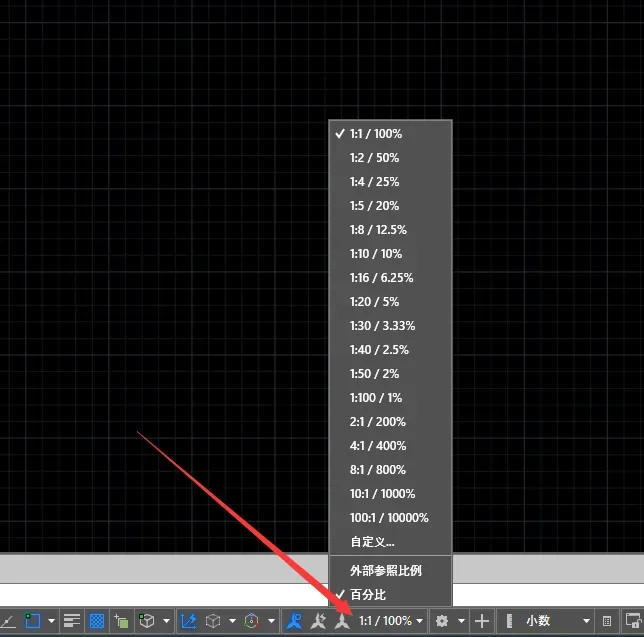

（5）视口比例

基本也就上述五六种比例，如果能搞懂，比例不会有太大问题，结合上方图片各比例所在位置和下方注解好好理解，相信你一定会有所收获，如果暂时不理解也没关系，后面遇到对应的比例问题，再回头看看本文章，相信一定有所收获。

AutoCAD绘图实际是没有绘图比例这个概念的。

实际上作者说这话的意思是，不管你画图时按什么比例，只要打印比例作相应设置，最终打印到物理图纸上都可以是一样的效果。物理图纸的效果是由打印比例控制的。

电脑内的AutoCAD图形文件它还不是图纸，而仅仅是个图形电子文件，要把它变成实实在在的物理图纸就需要1：n打印出图。

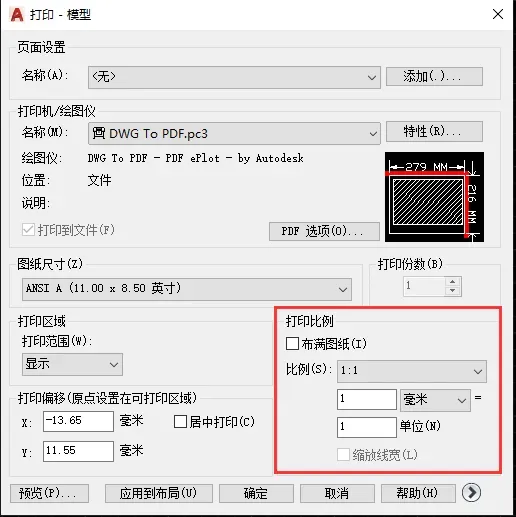

比如1:100打印，就是把100长的一条线打印成1。若以mm为单位，即1m画1000，打印比例设置为“1mm=100图形单位”，所以1m打印出来就是10mm；若以m为单位，即1m画1，打印比例设置为“1m=100图形单位”（实为“10mm=1图形单位”），所以1m打印出来还是10mm。

可见，不管以mm还是m为单位，只要打印比例设置好（为1:100），1m打印出来均为10mm。

用AutoCAD绘图，我们最好把图纸比例理解为打印出图比例更为贴切。

非实物性图纸信息，如文字、尺寸标注、符号性图形。原本是没有什么比例之说的，AutoCAD中反倒有比例了。

实物对象1:1绘图，不必考虑图纸比例，非实物对象才要考虑图纸比例。因为要缩小n倍打印，原本无比例的对象要预先放大n倍。

习惯上把比例说成1：n；n的术语应称为比例因子。

比例因子 (nX 或 nXP)

例如，如果某对象缩放到图形界限时的显示尺寸为 1，则输入 2 后该对象的显示尺寸为2。

若输入的值后面跟着 x，AutoCAD 则根据当前视图来确定比例。例如，输入 .5x 使屏幕上的对象显示为原大小的二分之一。

若输入的值后面跟着 xp，AutoCAD 根据图纸空间单位确定比例。例如，输入 .5xp 即以图纸空间单位的二分之一显示模型空间。1=1(1xp)，.5=1(.5xp)，等等。

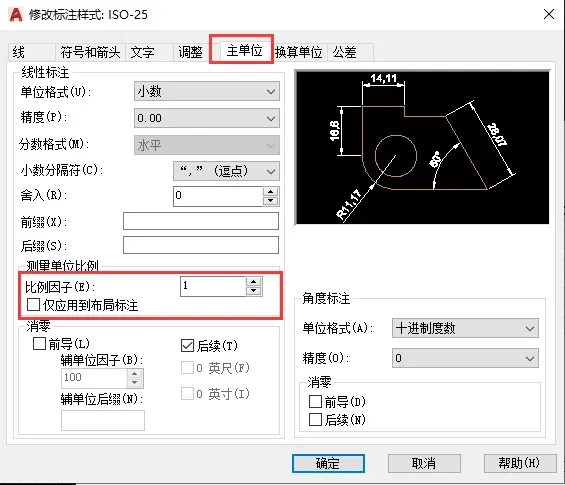

（1）测量单位比例因子，即系统变量DIMLFAC

尺寸标注值=实际测量值×测量单位比例因子

（2）分数高度比例因子，即系统变量DIMTFAC

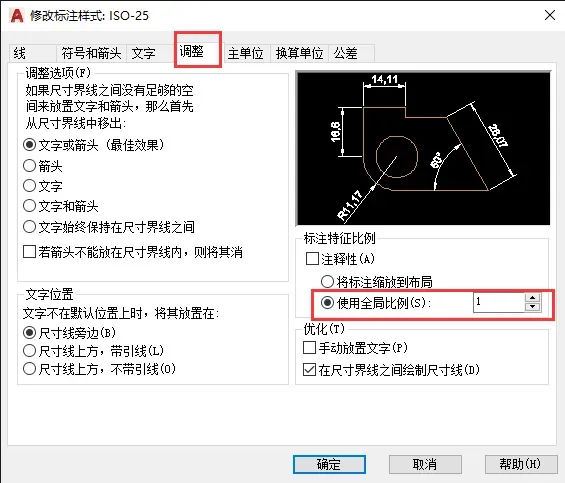

（3）尺寸标注全局比例因子，即系统变量DIMSCALE

显示值＝设置值×尺寸标注全局比例因子

这个尺寸标注全局比例因子DIMSCALE只影响文字、箭头、尺寸界线等形状的大小，与尺寸值无关。在一张图上不管有多少比例，其尺寸标注全局比例因子DIMSCALE只有一个。换句话说，当有不同比例时，就有不同的测量单位比例。

推荐尺寸标注样式设置：把文字、箭头、尺寸界线等这些设置值取打印出来的图纸（物理图纸）上的规格，而把尺寸标注全局比例因子设成打印比例因子。

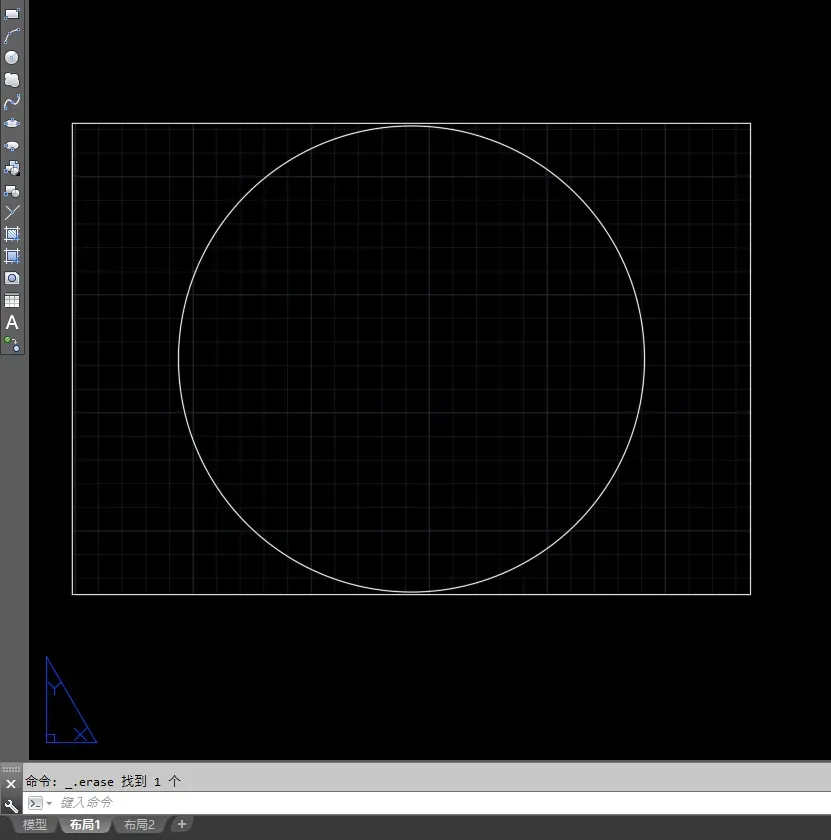

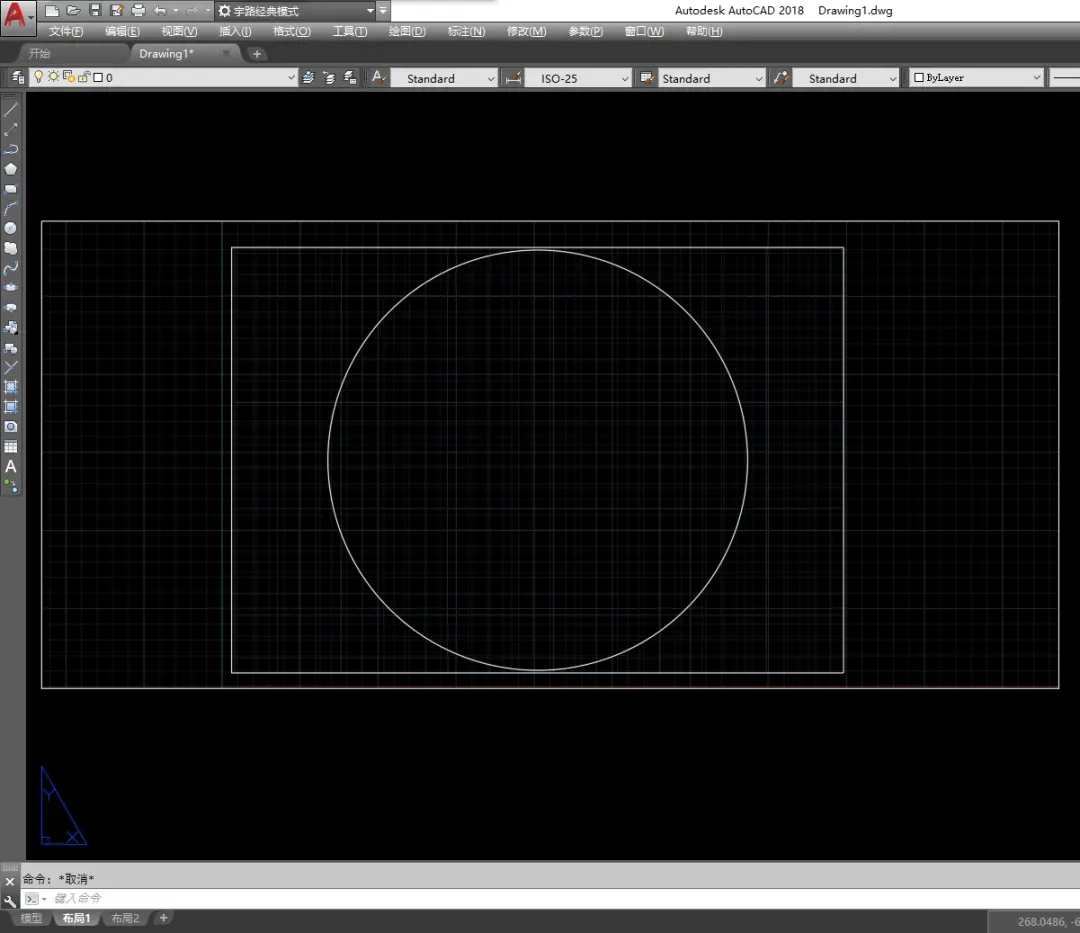

图纸空间的比喻：底下那张纸称为“模型空间”，上面那张纸称为“图纸空间”，那个小方孔称为“视口”。二张纸的距离用zoom设置，便是视口比例。

视口：

中文版把图纸空间又称为“布局”，因为有可以表现不同比例这个作用。很显然，有了这个功能，在一张图上画不同比例的图形，就不再需要人为缩放图形了，所有对象都是1：1画了。用图纸空间出图，自然打印比例是1：1了，这样，视口比例与打印比例毫无关系，而是与图纸比例有关，既然与图纸比例有关，那不同的比例就要开不同的视口，设置不同的视口比例。

总结：模型空间出图靠打印机来调整图纸比例，用图纸空间则由AutoCAD先调整好比例后打印，不必依赖打印机了。

（1）把尺寸标注样式中的各参数设置成实际图纸（物理图纸）上的规格，这样，当用于不同比例时，只要重新设置全局比例因子DIMSCALE一项。此时，DIMSCALE=打印比例。

（2）标注错了，不要改标注，很有可能是图画错了。

总结以上，对于实物性对象按1:1绘图，若想在物理图纸上表达1：n，则打印比例设成1：n就可以了。非实物性对象如标注文字、箭头画多大要根据想在物理图纸上画多大尺寸和打印比例来反推，例如像在物理图纸上字高5mm，打印比例为1:100，那么在CAD中字高应为500。
