EDA软件AD20入门学习和使用小技巧(七)

EDA软件Altium Designer20很多工程师都在使用，今天继续以Altium Designer(20.0.13)为例分享几个实用的小技巧。

在使用EDA软件绘制圆形板时，经常需要用到绘制圆弧导线，绘制圆弧在AD20中有4种画法，现在将路径分享如下：

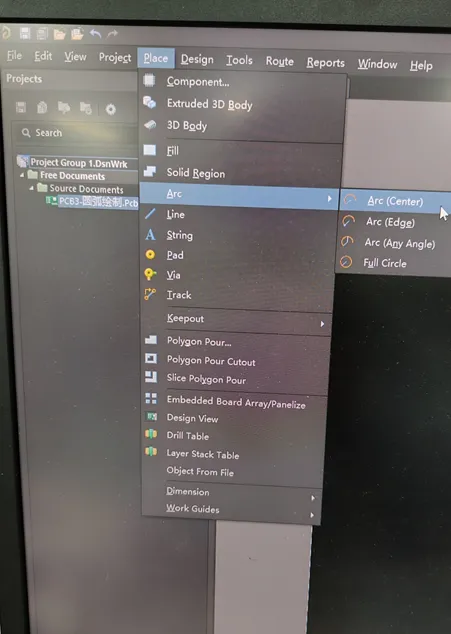

1.路径：Place/Arc/Arc (Center)，如下图所示：

然后单击4次，就可以得到一段圆弧，4次分别对应：圆心-半径-起始角度-终点角度逆时针画圆弧，如下图所示：

要得到自己想要的圆弧，首先可以在绘制过程中按万能的 Tab 键，修改圆弧的线径，其次可以在绘制结束后左键双击圆弧，打开属性对话框，可以修改线径、圆心坐标、半径、起始角度和终点角度，这里就不再赘述了。

注意绘制圆弧时都是逆时针，别弄反了。

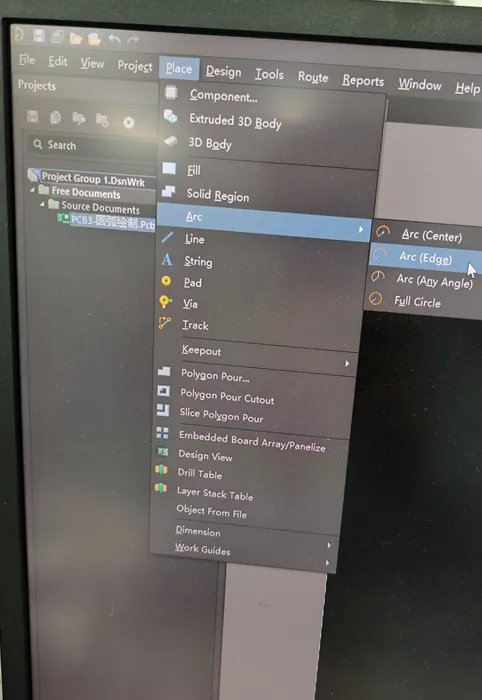

2.路径：Place/Arc/Arc (Edge)，如下图所示：

然后单击2次，就可以得到一段圆弧，2次分别对应：起始角度-终点角度逆时针画圆弧，如下图所示：

同样，可以使用Tab 键和属性对话框来改变圆弧的线径、圆心坐标、半径、起始角度和终点角度，这里就不再赘述了。

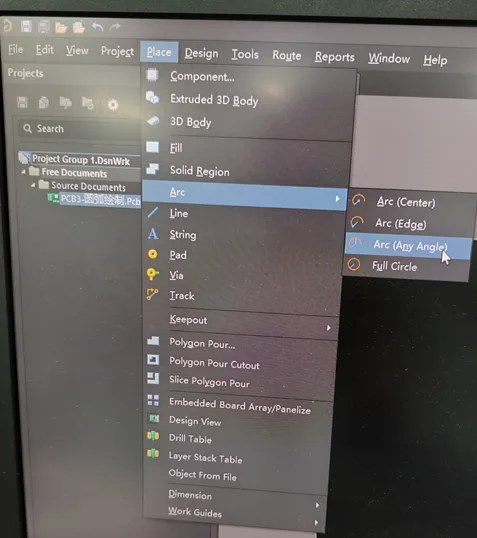

3.路径：Place/Arc/Arc (Any Angle)，如下图所示：

然后单击3次，就可以得到一段圆弧，3次分别对应：起始角度-圆心-终点角度逆时针画圆弧，如下图所示：

同样，可以使用Tab 键和属性对话框来改变圆弧的线径、圆心坐标、半径、起始角度和终点角度，这里就不再赘述了。

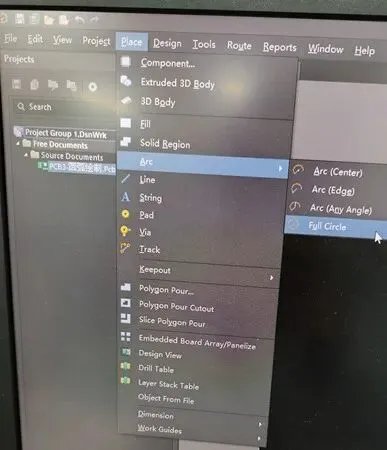

4.路径：Place/Arc/Full Circle，如下图所示：

然后单击2次，就可以得到一个圆，2次分别对应：圆心-半径，如下图所示：

同样，可以使用Tab 键和属性对话框来改变圆弧的线径、圆心坐标、半径、起始角度和终点角度，这里就不再赘述了。修改起始角度和终点角度可以得到自己想要的圆弧。

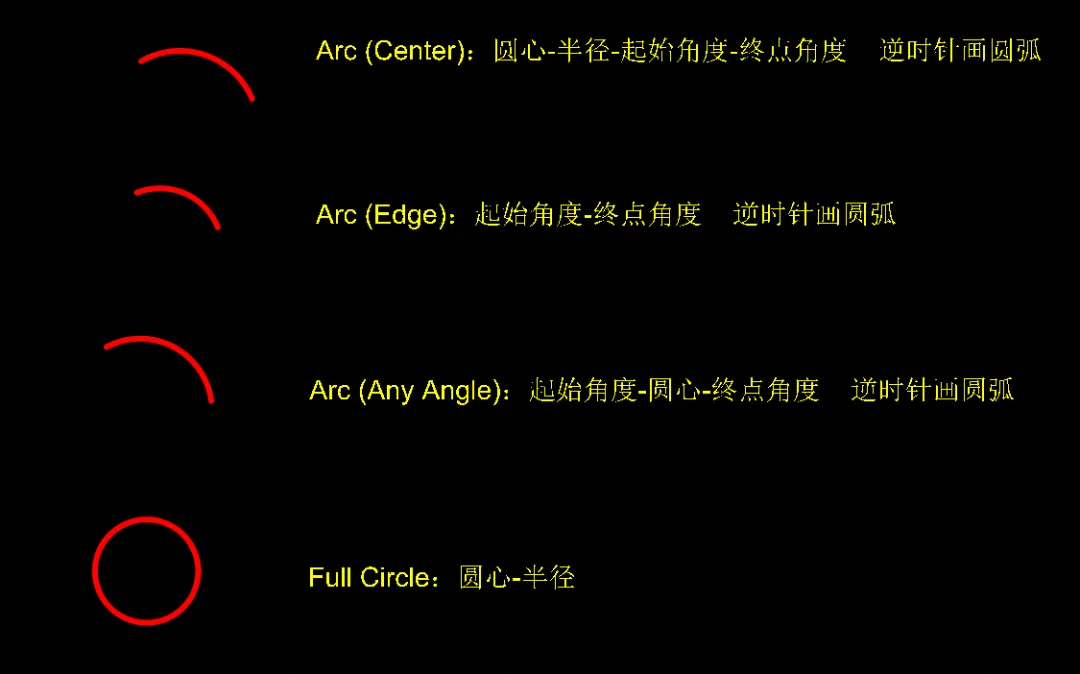

绘制圆弧的4种方法汇总如下：

一般工程师绘制圆弧时会选择其中一种，这样不用记那么多步骤和4种画法的区别，反而更快一些，我一般是选第一种。每个工程师都有自己的绘图习惯，小伙伴们在实际应用中可以举一反三。

使用AD20绘制圆弧导线，小伙伴学会了吗？如果这篇文章对你有帮助帮忙点个赞或关注，欢迎小伙伴相互分享、转发！你们的鼓励是我写作最大的动力。
