源码加更05_PUBLISH、SUBSCRIBE、UNSUBSCRIBE 业务报文实现

[!abstract] 这一篇完整公开发布、订阅、取消订阅的报文构建和业务响应处理。这是 MQTT Client 从“能连上”走到“能干活”的关键层。

适合谁收藏

想对照 PUBLISH/SUBSCRIBE 报文字段和 ST 代码的读者。
需要排查主题过滤器、订阅表和业务命令边界的工程师。
想知道 QoS0/1/2 在发布报文中如何分流的人。

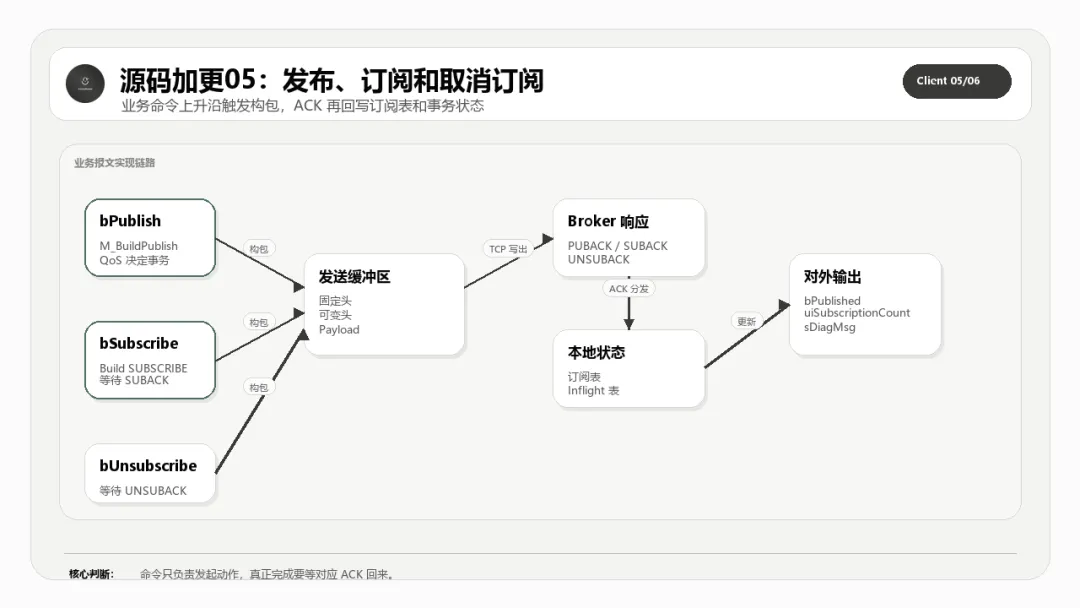

本篇核心图

读图重点：先看源码对象之间的职责边界，再看数据、状态和错误如何沿着调用链流动。源码加更不是把文件名列出来，而是把完整代码、工程意图和验证口径一起讲清楚。

先给结论

PUBLISH、SUBSCRIBE、UNSUBSCRIBE 都是业务动作，但它们对状态机的要求不一样。发布要管 QoS 和 PacketId，订阅要管 Topic Filter 和 SUBACK，取消订阅要管本地订阅表收口。

从理论到代码实现链路

MQTT 标准给的是报文类型、固定头、可变头、载荷、QoS 交互和会话语义；PLC 工程真正要解决的是周期扫描、缓冲区长度、错误锁存、在线变量、连接重入和现场可诊断性。

所以这套开源实现不能只按协议章节拆，也不能只按文件名拆。正确读法是把标准约束翻译成程序对象：入口程序负责给命令和观测点，GVL 和 DUT 定义容量与数据模型，主功能块负责调度状态机，构建方法负责出站报文，处理方法负责入站报文，辅助方法负责长度、队列、事务、主题和诊断边界。

本篇完整公开业务报文构建、PUBLISH/SUBACK/UNSUBACK 处理和订阅表辅助方法。

再往下一层看，这里其实有两条线同时存在。第一条是协议线：固定头、Remaining Length、PacketId、QoS、Topic、Payload 和 Reason Code 必须能按 MQTT 规则组合起来。第二条是 PLC 工程线：每个周期只能推进有限步骤，所有中间状态都要能被在线变量观察，所有错误都要能被锁存并归类，所有缓冲区长度都要在写入前被检查。

这就是源码加更必须完整公开的原因。只给几段核心片段，读者最多能看懂某个判断；把完整对象放出来，读者才能看到对象之间如何传递状态、长度、错误和诊断信息。完整源码讲解不是为了堆代码，而是为了让读者能从标准约束一路追到可运行的 ST 对象，再从现场现象反向定位到具体边界。

本篇公开的完整源码范围

序号	源码对象	讲解重点
1	`M_BuildPublishPacket.st`	出站报文构建，把引脚命令翻译成 MQTT 字节流
2	`M_BuildSubscribePacket.st`	出站报文构建，把引脚命令翻译成 MQTT 字节流
3	`M_BuildUnsubscribePacket.st`	出站报文构建，把引脚命令翻译成 MQTT 字节流
4	`M_HandlePublish.st`	入站报文处理，把 MQTT 响应落到状态和诊断
5	`M_HandleSubAck.st`	入站报文处理，把 MQTT 响应落到状态和诊断
6	`M_HandleUnsubAck.st`	入站报文处理，把 MQTT 响应落到状态和诊断
7	`M_IsValidTopicFilter.st`	源码对象职责和验证边界
8	`M_SubListAdd.st`	源码对象职责和验证边界
9	`M_SubListClear.st`	源码对象职责和验证边界
10	`M_SubListRemove.st`	源码对象职责和验证边界

怎么读这些源码

第一遍只看对象职责：这个文件解决哪一层问题，是入口、模型、状态、构建、接收、事务，还是诊断。

第二遍看边界变量：长度、索引、PacketId、QoS、状态枚举、错误码、缓冲区水位和在线观测量。PLC 通信代码最怕的是“能跑但不可诊断”，所以每个关键对象都要问一句：现场出问题时，我能不能从它留下的变量看出原因。

第三遍再看具体语句。源码全部公开，不等于读者要从第一行顺序读到最后一行。更稳的方式是用图和表先建立地图，再回到完整代码里确认每个边界确实落地。

工程验证路径

验证时看三组量：出站报文长度是否正确，SUBACK/UNSUBACK 是否更新本地订阅表，PUBLISH 接收后是否锁存主题和载荷。

本篇完整开源代码

完整代码 1：M_BuildPublishPacket.st

这一段完整公开 M_BuildPublishPacket.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

/// =======================================================================/// 名称      : M_BuildPublishPacket/// 功能      : 构建 PUBLISH 发送报文/// 说明      : 根据主题、载荷、QoS 和协议版本组装发布报文。/// 编程人员  : ControlRookie/// 时间      : 2026-05-05/// 版本      : V1.1/// ======================================================================={attribute 'hide_all_locals'}METHOD M_BuildPublishPacket : BOOLVAR    uiPos               : UINT := 0;                         // 当前写入发送缓冲区的位置偏移[byte]    uiVarHeaderLen      : UINT;                              // PUBLISH 可变报头总长度[byte]    uiPayloadLen        : UINT;                              // 当前待发布载荷长度[byte]    uiRemainingLen      : UINT;                              // 写入固定报头中的 Remaining Length 值[byte]    uiPropsLen          : UINT;                              // MQTT 5.0 PUBLISH 属性区总长度（含属性长度字段）[byte]    uiPropertyDataLen   : UINT;                              // MQTT 5.0 PUBLISH 属性内容长度（不含属性长度字段）[byte]    uiTopicAlias        : UINT;                              // 本次准备写入报文的主题别名编号    uiInflightIndex     : UINT;                              // 在途队列中登记或重发的槽位索引    uiPublishPacketId   : UINT;                              // 本次发布实际使用的 Packet Identifier    i                   : DINT;                              // 清空缓冲区或扫描主题时使用的循环索引    sPublishTopic       : STRING(GVL_Mqtt.cnMaxTopicLen);   // 本次真正写入报文的主题字符串    sPublishPayload     : STRING(GVL_Mqtt.cnMaxPayloadSize);// 本次真正写入报文的载荷字符串    ePublishQoS         : E_MqttQoS;                         // 本次真正写入报文的 QoS 等级    bPublishRetainLocal : BOOL;                              // 本次真正写入报文的 Retain 标志    bHasWildcard        : BOOL;                              // 发布主题中是否误带通配符END_VAR// === IMPLEMENTATION ===/// 先做最基础的资源与配额保护：/// - 发送缓冲区太小就不允许继续构包；/// - MQTT 5.0 下 Send Quota 已耗尽时，禁止再发新的 QoS>0 报文。IF SIZEOF(aTxBuf) < 256 THEN    M_BuildPublishPacket := FALSE;    RETURN;END_IFIF (ePubQoS > E_MqttQoS.byQoS0) AND (eVersion = E_MqttVersion.byMqttVersion50) AND (uiSendQuota = 0) THEN    M_SetError(        uiErrorCode := TO_UINT(E_ReasonCode.uiErrReceiveMaxExceeded),        sMessage := 'Send quota exhausted');    M_BuildPublishPacket := FALSE;    RETURN;END_IFFOR i := LOWER_BOUND(aTxBuf, 1) TO UPPER_BOUND(aTxBuf, 1) DO    aTxBuf[i] := 0;END_FOR/// 默认使用当前输入引脚的发布参数；/// 如果这次是 inflight 超时重发，则整包参数改为从在途槽位中恢复。sPublishTopic := sPubTopic;sPublishPayload := sPubPayload;ePublishQoS := ePubQoS;bPublishRetainLocal := bPubRetain;uiPublishPacketId := 0;IF (uiRetryInflightIndex > 0) AND (uiRetryInflightIndex <= GVL_Mqtt.cnMaxInflight) THEN    IF aInflight[uiRetryInflightIndex].bUsed THEN        sPublishTopic := aInflight[uiRetryInflightIndex].sTopic;        sPublishPayload := aInflight[uiRetryInflightIndex].sPayload;        ePublishQoS := aInflight[uiRetryInflightIndex].eQoS;        bPublishRetainLocal := aInflight[uiRetryInflightIndex].bRetain;        uiPublishPacketId := aInflight[uiRetryInflightIndex].uiPacketId;        bDup := aInflight[uiRetryInflightIndex].bDup;    END_IFEND_IF/// 先做主题、载荷、UTF-8、通配符等基础合法性校验，/// 这些都属于“构包前就必须被本地拒绝”的错误。IF sPublishTopic = '' THEN    M_SetError(        uiErrorCode := TO_UINT(E_ReasonCode.uiErrInvalidParameter),        sMessage := 'Publish topic is required');    M_BuildPublishPacket := FALSE;    RETURN;END_IFIF TO_UINT(LEN(sPublishTopic)) > GVL_Mqtt.cnMaxTopicLen THEN    M_SetError(        uiErrorCode := TO_UINT(E_ReasonCode.uiErrInvalidParameter),        sMessage := 'Publish topic exceeds maximum length');    M_BuildPublishPacket := FALSE;    RETURN;END_IFIF NOT M_IsValidUtf8String(sValue := sPublishTopic) THEN    M_SetError(        uiErrorCode := TO_UINT(E_ReasonCode.uiErrInvalidParameter),        sMessage := 'Publish topic is not valid UTF-8');    M_BuildPublishPacket := FALSE;    RETURN;END_IFbHasWildcard := FALSE;FOR i := 1 TO TO_DINT(LEN(sPublishTopic)) DO    IF (sPublishTopic[i - 1] = 16#2B) OR (sPublishTopic[i - 1] = 16#23) THEN        bHasWildcard := TRUE;        EXIT;    END_IFEND_FORIF bHasWildcard THEN    M_SetError(        uiErrorCode := TO_UINT(E_ReasonCode.uiErrInvalidParameter),        sMessage := 'Publish topic must not contain wildcards');    M_BuildPublishPacket := FALSE;    RETURN;END_IFIF TO_UINT(LEN(sPublishPayload)) > GVL_Mqtt.cnMaxPayloadSize THEN    M_SetError(        uiErrorCode := TO_UINT(E_ReasonCode.uiErrPacketTooLarge),        sMessage := 'Publish payload exceeds configured maximum');    M_BuildPublishPacket := FALSE;    RETURN;END_IFIF eVersion = E_MqttVersion.byMqttVersion50 THEN    /// MQTT 5.0 下，本地还要受服务端能力约束：    /// 例如最大 QoS、是否支持 Retain、是否限制最大报文长度。    IF TO_BYTE(ePublishQoS) > byServerMaxQoS THEN        M_SetError(            uiErrorCode := TO_UINT(E_ReasonCode.uiErrInvalidParameter),            sMessage := 'Publish QoS exceeds server limit');        M_BuildPublishPacket := FALSE;        RETURN;    END_IF    IF bPublishRetainLocal AND (NOT bServerRetainAvailable) THEN        M_SetError(            uiErrorCode := TO_UINT(E_ReasonCode.uiErrInvalidParameter),            sMessage := 'Retain not supported by server');        M_BuildPublishPacket := FALSE;        RETURN;    END_IFEND_IFIF ePublishQoS = E_MqttQoS.byQoS0 THEN    uiVarHeaderLen := 2 + TO_UINT(LEN(sPublishTopic));ELSE    uiVarHeaderLen := 2 + TO_UINT(LEN(sPublishTopic)) + 2;END_IFuiPayloadLen := TO_UINT(LEN(sPublishPayload));uiRemainingLen := uiVarHeaderLen + uiPayloadLen;IF eVersion = E_MqttVersion.byMqttVersion50 THEN    /// 当前 V2.0 的 PUBLISH 只在需要时附加 Topic Alias 属性，    /// 其余属性未来可继续在这里扩展，而不会污染 3.1.1 主链路。    uiPropertyDataLen := 0;    uiTopicAlias := 0;    IF uiServerTopicAliasMax > 0 THEN        uiTopicAlias := uiNextTopicAlias;        IF uiTopicAlias = 0 THEN            uiTopicAlias := 1;        END_IF        uiPropertyDataLen := uiPropertyDataLen + 3;    END_IF    uiPropsLen := 1 + uiPropertyDataLen;    uiRemainingLen := uiRemainingLen + uiPropsLen;    IF (udServerMaxPacketSize > 0) AND (TO_UDINT(uiRemainingLen + 5) > udServerMaxPacketSize) THEN        M_SetError(            uiErrorCode := TO_UINT(E_ReasonCode.uiErrPacketTooLarge),            sMessage := 'Publish packet exceeds server maximum packet size');        M_BuildPublishPacket := FALSE;        RETURN;    END_IFEND_IFIF uiRemainingLen + 5 > SIZEOF(aTxBuf) THEN    M_BuildPublishPacket := FALSE;    RETURN;END_IF/// QoS0 不允许带 DUP；QoS1/2 则按当前重发状态决定是否置位 DUP。IF ePublishQoS = E_MqttQoS.byQoS0 THEN    bDup := FALSE;END_IF/// 先写固定报头，再写 Remaining Length、主题字符串、Packet ID、属性区和 payload。aTxBuf[uiPos] := E_MqttPacketType.byPublish OR    (BOOL_TO_BYTE(bDup) * 16#08) OR    TO_BYTE(SHL(ePublishQoS AND 16#03, 1)) OR    (BOOL_TO_BYTE(bPublishRetainLocal) * 16#01);uiPos := uiPos + 1;uiPos := uiPos + M_EncodeRemainingLength(udiLength := uiRemainingLen, pBuffer := ADR(aTxBuf[uiPos]));uiPos := uiPos + M_AppendString(sStr := sPublishTopic, pBuffer := ADR(aTxBuf[uiPos]));IF ePublishQoS > E_MqttQoS.byQoS0 THEN    /// 新发 QoS1/2 报文需要申请新的 Packet Identifier；    /// 重发报文则沿用 inflight 里原来的 Packet Identifier。    IF uiPublishPacketId = 0 THEN        uiExpectedPacketId := M_GetNextPacketId();    ELSE        uiExpectedPacketId := uiPublishPacketId;    END_IF    IF uiExpectedPacketId = 0 THEN        M_SetError(            uiErrorCode := TO_UINT(E_ReasonCode.uiErrReceiveMaxExceeded),            sMessage := 'No Packet ID available');        M_BuildPublishPacket := FALSE;        RETURN;    END_IF    uiQoS2PacketId := uiExpectedPacketId;    aTxBuf[uiPos] := UINT_TO_BYTE(SHR(uiExpectedPacketId, 8));    uiPos := uiPos + 1;    aTxBuf[uiPos] := UINT_TO_BYTE(uiExpectedPacketId AND 16#FF);    uiPos := uiPos + 1;END_IFIF eVersion = E_MqttVersion.byMqttVersion50 THEN    /// Topic Alias 采用“循环递增直到服务端允许上限”的轻量策略。    uiPos := uiPos + M_EncodeRemainingLength(udiLength := uiPropertyDataLen, pBuffer := ADR(aTxBuf[uiPos]));    IF uiTopicAlias > 0 THEN        aTxBuf[uiPos] := GVL_Mqtt.cnPropTopicAlias;        uiPos := uiPos + 1;        aTxBuf[uiPos] := UINT_TO_BYTE(SHR(uiTopicAlias, 8));        uiPos := uiPos + 1;        aTxBuf[uiPos] := UINT_TO_BYTE(uiTopicAlias AND 16#FF);        uiPos := uiPos + 1;        uiNextTopicAlias := uiTopicAlias + 1;        IF (uiNextTopicAlias = 0) OR (uiNextTopicAlias > uiServerTopicAliasMax) THEN            uiNextTopicAlias := 1;        END_IF    END_IFEND_IFuiPos := uiPos + M_AppendPayload(sPayload := sPublishPayload, pBuffer := ADR(aTxBuf[uiPos]));uiTxLength := uiPos;IF ePublishQoS > E_MqttQoS.byQoS0 THEN    /// 只有新的 QoS1/2 发布才需要入 inflight 队列；    /// 重发场景只更新时间戳，不重复创建槽位。    IF uiPublishPacketId = 0 THEN        uiInflightIndex := M_InflightAdd(            uiPacketId := uiExpectedPacketId,            eQoS := ePublishQoS,            sTopic := sPublishTopic,            sPayload := sPublishPayload,            uiPayloadLen := uiPayloadLen,            bRetain := bPublishRetainLocal);        IF uiInflightIndex = 0 THEN            M_SetError(                uiErrorCode := TO_UINT(E_ReasonCode.uiErrReceiveMaxExceeded),                sMessage := 'Inflight queue is full');            M_BuildPublishPacket := FALSE;            RETURN;        END_IF    ELSIF (uiRetryInflightIndex > 0) AND (uiRetryInflightIndex <= GVL_Mqtt.cnMaxInflight) THEN        aInflight[uiRetryInflightIndex].tLastSend := TIME();    END_IFEND_IFM_BuildPublishPacket := TRUE;

完整代码 2：M_BuildSubscribePacket.st

这一段完整公开 M_BuildSubscribePacket.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

/// =======================================================================/// 名称      : M_BuildSubscribePacket/// 功能      : 构建 SUBSCRIBE 发送报文/// 说明      : 根据 MQTT 版本组装订阅报文，并在发送前执行基础协议校验。/// 编程人员  : ControlRookie/// 时间      : 2026-05-05/// 版本      : V1.2/// ======================================================================={attribute 'hide_all_locals'}METHOD M_BuildSubscribePacket : BOOLVAR    uiPos                   : UINT := 0;   // 当前写入发送缓冲区的位置偏移[byte]    uiVarHeaderLen          : UINT;        // SUBSCRIBE 可变报头总长度[byte]    uiPayloadLen            : UINT;        // 本次订阅主题过滤器载荷总长度[byte]    uiRemainingLen          : UINT;        // 写入固定报头中的 Remaining Length 值[byte]    uiPropsLen              : UINT;        // MQTT 5.0 SUBSCRIBE 属性区总长度[byte]    uiSubIdVbiBytes         : UINT;        // 订阅标识符编码成 VBI 后实际占用的字节数[byte]    i                       : DINT;        // 扫描主题字符串或清空缓冲区时使用的循环索引    bHasWildcard            : BOOL;        // 当前订阅主题过滤器是否使用了 + / # 通配符    bIsSharedSubscription   : BOOL;        // 当前订阅主题过滤器是否采用 share/` 前缀代表共享订阅。    /// 这里只做最小前缀识别，真正主题过滤器合法性已在前面统一校验。    IF (sActiveSubTopic[0] = 16#24) AND       (sActiveSubTopic[1] = 16#73) AND       (sActiveSubTopic[2] = 16#68) AND       (sActiveSubTopic[3] = 16#61) AND       (sActiveSubTopic[4] = 16#72) AND       (sActiveSubTopic[5] = 16#65) AND       (sActiveSubTopic[6] = 16#2F) THEN        bIsSharedSubscription := TRUE;    END_IFEND_IFIF (eVersion = E_MqttVersion.byMqttVersion50) AND (udiActiveSubscriptionId > 0) AND (NOT bServerSubIdAvail) THEN    M_SetError(        uiErrorCode := TO_UINT(E_ReasonCode.uiErrInvalidParameter),        sMessage := 'Server does not support subscription identifiers');    M_BuildSubscribePacket := FALSE;    RETURN;END_IFIF (eVersion = E_MqttVersion.byMqttVersion50) AND (NOT bServerWildcardSubAvail) AND bHasWildcard THEN    M_SetError(        uiErrorCode := TO_UINT(E_ReasonCode.uiErrInvalidParameter),        sMessage := 'Server does not support wildcard subscriptions');    M_BuildSubscribePacket := FALSE;    RETURN;END_IFIF (eVersion = E_MqttVersion.byMqttVersion50) AND (NOT bServerSharedSubAvail) AND bIsSharedSubscription THEN    M_SetError(        uiErrorCode := TO_UINT(E_ReasonCode.uiErrInvalidParameter),        sMessage := 'Server does not support shared subscriptions');    M_BuildSubscribePacket := FALSE;    RETURN;END_IFFOR i := LOWER_BOUND(aTxBuf, 1) TO UPPER_BOUND(aTxBuf, 1) DO    aTxBuf[i] := 0;END_FOR/// SUBSCRIBE 可变报头至少包含 Packet Identifier；/// MQTT 5.0 下如果启用了 Subscription Identifier，还要额外预留属性长度。uiVarHeaderLen := 2;uiPropsLen := 0;uiSubIdVbiBytes := 0;IF eVersion = E_MqttVersion.byMqttVersion50 THEN    IF udiActiveSubscriptionId > 0 THEN        IF udiActiveSubscriptionId < 128 THEN            uiSubIdVbiBytes := 1;        ELSIF udiActiveSubscriptionId < 16384 THEN            uiSubIdVbiBytes := 2;        ELSIF udiActiveSubscriptionId < 2097152 THEN            uiSubIdVbiBytes := 3;        ELSE            uiSubIdVbiBytes := 4;        END_IF        uiPropsLen := uiPropsLen + 1 + uiSubIdVbiBytes;    END_IF    IF uiPropsLen < 128 THEN        uiVarHeaderLen := uiVarHeaderLen + 1 + uiPropsLen;    ELSE        uiVarHeaderLen := uiVarHeaderLen + 2 + uiPropsLen;    END_IFEND_IFuiPayloadLen := TO_UINT(LEN(sActiveSubTopic)) + 3;uiRemainingLen := uiVarHeaderLen + uiPayloadLen;IF uiRemainingLen + 5 > SIZEOF(aTxBuf) THEN    M_BuildSubscribePacket := FALSE;    RETURN;END_IFuiPos := 0;aTxBuf[uiPos] := E_MqttPacketType.bySubscribe;uiPos := uiPos + 1;uiPos := uiPos + M_EncodeRemainingLength(udiLength := uiRemainingLen, pBuffer := ADR(aTxBuf[uiPos]));/// 每一笔订阅事务都必须独占一个 Packet Identifier，/// 后续 SUBACK 就靠它来和“当前激活订阅请求”做精确匹配。uiPendingSubPacketId := M_GetNextPacketId();IF uiPendingSubPacketId = 0 THEN    M_SetError(        uiErrorCode := TO_UINT(E_ReasonCode.uiErrReceiveMaxExceeded),        sMessage := 'No Packet ID available for subscribe');    M_BuildSubscribePacket := FALSE;    RETURN;END_IFuiExpectedPacketId := uiPendingSubPacketId;aTxBuf[uiPos] := UINT_TO_BYTE(SHR(uiPendingSubPacketId, 8));uiPos := uiPos + 1;aTxBuf[uiPos] := UINT_TO_BYTE(uiPendingSubPacketId AND 16#FF);uiPos := uiPos + 1;IF eVersion = E_MqttVersion.byMqttVersion50 THEN    /// 当前 V2.0 的 SUBSCRIBE 属性区只编码 Subscription Identifier；    /// 其他订阅选项留作后续 5.0 扩展项。    uiPos := uiPos + M_EncodeRemainingLength(udiLength := uiPropsLen, pBuffer := ADR(aTxBuf[uiPos]));    IF udiActiveSubscriptionId > 0 THEN        aTxBuf[uiPos] := GVL_Mqtt.cnPropSubscriptionId;        uiPos := uiPos + 1;        uiPos := uiPos + M_EncodeRemainingLength(udiLength := udiActiveSubscriptionId, pBuffer := ADR(aTxBuf[uiPos]));    END_IFEND_IFuiPos := uiPos + M_AppendString(sStr := sActiveSubTopic, pBuffer := ADR(aTxBuf[uiPos]));/// 当前订阅选项字节只写入 QoS；/// No Local / Retain As Published / Retain Handling 还没有进入 V2.0 当前主线。aTxBuf[uiPos] := TO_BYTE(eActiveSubQoS AND 16#03);uiPos := uiPos + 1;uiTxLength := uiPos;M_BuildSubscribePacket := TRUE;

完整代码 3：M_BuildUnsubscribePacket.st

这一段完整公开 M_BuildUnsubscribePacket.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

/// =======================================================================/// 名称      : M_BuildUnsubscribePacket/// 功能      : 构建 UNSUBSCRIBE 发送报文/// 说明      : 根据 MQTT 版本组装取消订阅报文并更新发送长度。/// 编程人员  : ControlRookie/// 时间      : 2026-05-05/// 版本      : V1.0/// ======================================================================={attribute 'hide_all_locals'}METHOD M_BuildUnsubscribePacket : BOOLVAR    uiPos               : UINT := 0;                                            // 当前写入发送缓冲区的位置偏移[byte]    uiVarHeaderLen      : UINT;                                                 // UNSUBSCRIBE 可变报头总长度[byte]    uiPayloadLen        : UINT;                                                 // 取消订阅主题载荷总长度[byte]    uiRemainingLen      : UINT;                                                 // 写入固定报头中的 Remaining Length 值[byte]    uiPropsLen          : UINT;                                                 // MQTT 5.0 UNSUBSCRIBE 属性区总长度[byte]    i                   : DINT;                                                 // 清空发送缓冲区时使用的循环索引END_VAR// === IMPLEMENTATION ===// BUG-10: 缓冲区溢出保护IF SIZEOF(aTxBuf) < 256 THEN    M_BuildUnsubscribePacket := FALSE;    RETURN;END_IFIF sUnsubTopic = '' THEN    M_SetError(        uiErrorCode := TO_UINT(E_ReasonCode.uiErrInvalidParameter),        sMessage := 'Unsubscribe topic is required');    M_BuildUnsubscribePacket := FALSE;    RETURN;END_IFIF TO_UINT(LEN(sUnsubTopic)) > GVL_Mqtt.cnMaxTopicLen THEN    M_SetError(        uiErrorCode := TO_UINT(E_ReasonCode.uiErrInvalidParameter),        sMessage := 'Unsubscribe topic exceeds maximum length');    M_BuildUnsubscribePacket := FALSE;    RETURN;END_IFIF NOT M_IsValidUtf8String(sValue := sUnsubTopic) THEN    M_SetError(        uiErrorCode := TO_UINT(E_ReasonCode.uiErrInvalidParameter),        sMessage := 'Unsubscribe topic filter is not valid UTF-8');    M_BuildUnsubscribePacket := FALSE;    RETURN;END_IFIF NOT M_IsValidTopicFilter(sTopicFilter := sUnsubTopic) THEN    M_SetError(        uiErrorCode := TO_UINT(E_ReasonCode.uiErrInvalidParameter),        sMessage := 'Unsubscribe topic filter is invalid');    M_BuildUnsubscribePacket := FALSE;    RETURN;END_IF// 清空发送缓冲区，避免数据干扰FOR i := LOWER_BOUND(aTxBuf, 1) TO UPPER_BOUND(aTxBuf, 1) DO    aTxBuf[i] := 0;END_FOR/// =======================================================================/// 长度计算/// =======================================================================// 可变报头长度 = Packet ID(2)uiVarHeaderLen := 2;// MQTT 5.0: 取消订阅属性（当前无属性，长度为0）uiPropsLen := 0;IF eVersion = E_MqttVersion.byMqttVersion50 THEN    // 属性长度(0)的VBI编码 = 1字节    uiVarHeaderLen := uiVarHeaderLen + 1 + uiPropsLen;END_IF// 取消订阅主题载荷长度 = 主题长度前缀 2 字节 + Topic Filter 内容uiPayloadLen := TO_UINT(LEN(sUnsubTopic) + 2);uiRemainingLen := uiVarHeaderLen + uiPayloadLen;// BUG-10: 缓冲区长度检查IF uiRemainingLen + 5 > SIZEOF(aTxBuf) THEN    M_BuildUnsubscribePacket := FALSE;    RETURN;END_IF/// =======================================================================/// 创建报文/// =======================================================================uiPos := 0;// ****************** 固定报文头 = 报文类型 + Remaining Length ******************aTxBuf[0] := E_MqttPacketType.byUnsubscribe;uiPos := uiPos + 1;uiPos := uiPos + M_EncodeRemainingLength(uiRemainingLen, ADR(aTxBuf[uiPos]));// ****************** 可变报文头: Packet ID ******************    uiPendingUnsubPacketId := M_GetNextPacketId();    IF uiPendingUnsubPacketId = 0 THEN        M_SetError(            uiErrorCode := TO_UINT(E_ReasonCode.uiErrReceiveMaxExceeded),            sMessage := 'No Packet ID available for unsubscribe');        M_BuildUnsubscribePacket := FALSE;        RETURN;    END_IF    uiExpectedPacketId := uiPendingUnsubPacketId;    aTxBuf[uiPos] := UINT_TO_BYTE(SHR(uiPendingUnsubPacketId, 8));              uiPos := uiPos + 1;    aTxBuf[uiPos] := UINT_TO_BYTE(uiPendingUnsubPacketId AND 16#FF);            uiPos := uiPos + 1;// ****************** MQTT 5.0: 取消订阅属性 ******************IF eVersion = E_MqttVersion.byMqttVersion50 THEN    // 属性长度（VBI编码，当前为0=无属性）    uiPos := uiPos + M_EncodeRemainingLength(uiPropsLen, ADR(aTxBuf[uiPos]));END_IF// ****************** 载荷: 主题 ******************uiPos := uiPos + M_AppendString(sUnsubTopic, ADR(aTxBuf[uiPos]));uiTxLength := uiPos;M_BuildUnsubscribePacket := TRUE;

完整代码 4：M_HandlePublish.st

这一段完整公开 M_HandlePublish.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

/// =======================================================================/// 名称      : M_HandlePublish/// 功能      : 兼容桩方法，保留 PUBLISH 旧接口/// 说明      : 该方法已废弃，实际处理逻辑已迁移至 M_ProcessReceive，仅为兼容旧调用保留。/// 编程人员  : ControlRookie/// 时间      : 2026-05-05/// 版本      : V1.0/// ======================================================================={attribute 'hide_all_locals'}METHOD M_HandlePublish : BOOL// === IMPLEMENTATION ===// 逻辑已移至M_ProcessReceiveM_HandlePublish := FALSE;

完整代码 5：M_HandleSubAck.st

这一段完整公开 M_HandleSubAck.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

/// =======================================================================/// 名称      : M_HandleSubAck/// 功能      : 兼容桩方法，保留 SUBACK 旧接口/// 说明      : 该方法已废弃，实际处理逻辑已迁移至 M_ProcessReceive，仅为兼容旧调用保留。/// 编程人员  : ControlRookie/// 时间      : 2026-05-05/// 版本      : V1.0/// ======================================================================={attribute 'hide_all_locals'}METHOD M_HandleSubAck : BOOLVAR_INPUTEND_VAR// === IMPLEMENTATION ===// 逻辑已移至M_ProcessReceiveM_HandleSubAck := FALSE;

完整代码 6：M_HandleUnsubAck.st

这一段完整公开 M_HandleUnsubAck.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

/// =======================================================================/// 名称      : M_HandleUnsubAck/// 功能      : 兼容桩方法，保留 UNSUBACK 旧接口/// 说明      : 该方法已废弃，实际处理逻辑已迁移至 M_ProcessReceive，仅为兼容旧调用保留。/// 编程人员  : ControlRookie/// 时间      : 2026-05-05/// 版本      : V1.0/// ======================================================================={attribute 'hide_all_locals'}METHOD M_HandleUnsubAck : BOOLVAR_INPUTEND_VAR// === IMPLEMENTATION ===// 逻辑已移至M_ProcessReceiveM_HandleUnsubAck := FALSE;

完整代码 7：M_IsValidTopicFilter.st

这一段完整公开 M_IsValidTopicFilter.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

/// =======================================================================/// 名称      : M_IsValidTopicFilter/// 功能      : 校验 MQTT Topic Filter 合法性/// 说明      : 用于 SUBSCRIBE 主题过滤器的离线格式校验/// 编程人员  : ControlRookie/// 时间      : 2026-05-05/// 版本      : V1.0/// ======================================================================={attribute 'hide_all_locals'}METHOD M_IsValidTopicFilter : BOOLVAR_INPUT    sTopicFilter         : STRING(GVL_Mqtt.cnMaxTopicLen); // 待校验主题过滤器END_VARVAR    uiLen                : UINT;           // 过滤器长度[char]    i                    : UINT;           // 遍历索引    byChar               : BYTE;           // 当前字符    byPrev               : BYTE;           // 前一字符    byNext               : BYTE;           // 后一字符END_VAR// === IMPLEMENTATION ===// Topic Filter 不能为空；空字符串既不是普通主题，也不是合法通配符。uiLen := TO_UINT(LEN(sTopicFilter));IF uiLen = 0 THEN    M_IsValidTopicFilter := FALSE;    RETURN;END_IFFOR i := 1 TO uiLen DO    byChar := TO_BYTE(sTopicFilter[i - 1]);    // 过滤器中间不允许出现提前结束的 0 字节。    IF byChar = 0 THEN        M_IsValidTopicFilter := FALSE;        RETURN;    END_IF    // '#' 只能出现在最后一层，并且它前面如果还有内容，上一字符必须是 '/'。    IF byChar = 16#23 THEN        IF i <> uiLen THEN            M_IsValidTopicFilter := FALSE;            RETURN;        END_IF        IF (i > 1) AND (TO_BYTE(sTopicFilter[i - 2]) <> 16#2F) THEN            M_IsValidTopicFilter := FALSE;            RETURN;        END_IF    END_IF    // '+' 必须独占一层，也就是它左右两边只能是分隔符 '/' 或字符串边界。    IF byChar = 16#2B THEN        byPrev := 0;        byNext := 0;        IF i > 1 THEN            byPrev := TO_BYTE(sTopicFilter[i - 2]);        END_IF        IF i < uiLen THEN            byNext := TO_BYTE(sTopicFilter[i]);        END_IF        IF ((i > 1) AND (byPrev <> 16#2F)) OR           ((i < uiLen) AND (byNext <> 16#2F)) THEN            M_IsValidTopicFilter := FALSE;            RETURN;        END_IF    END_IFEND_FOR// 以 '$' 开头的系统主题不能直接写成 '$#' 或 '$+' 这种“跨系统主题根”的订阅方式。IF (uiLen >= 2) AND (sTopicFilter[0] = 16#24) THEN    IF (sTopicFilter[1] = 16#23) OR (sTopicFilter[1] = 16#2B) THEN        M_IsValidTopicFilter := FALSE;        RETURN;    END_IFEND_IFM_IsValidTopicFilter := TRUE;

完整代码 8：M_SubListAdd.st

这一段完整公开 M_SubListAdd.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

/// =======================================================================/// 名称      : M_SubListAdd/// 功能      : 将订阅主题加入本地列表/// 说明      : 已存在主题则更新 QoS，不存在时写入空闲槽位。/// 编程人员  : ControlRookie/// 时间      : 2026-05-05/// 版本      : V1.0/// ======================================================================={attribute 'hide_all_locals'}METHOD M_SubListAdd : BOOLVAR_INPUT    sTopic             : STRING(GVL_Mqtt.cnMaxTopicLen); // 需要登记到本地订阅表的主题过滤器    eQos               : E_MqttQoS;   // 该主题当前已协商成功的订阅 QoS 等级    udiSubscriptionId  : UDINT;       // MQTT 5.0 订阅标识符，后续匹配消息来源时使用END_VARVAR    i                  : UINT;         // 扫描或写入订阅表时使用的槽位索引    xFound             : BOOL := FALSE;// 是否已在本地订阅表中找到同名主题END_VAR// === IMPLEMENTATION ===// 检查是否已存在// 同名主题已存在时，不重复新增槽位，只更新本次协商得到的 QoS 和订阅标识符。FOR i := 1 TO GVL_Mqtt.cnMaxSubscriptions DO    IF aSubscriptions[i].bActive AND aSubscriptions[i].sTopic = sTopic THEN        aSubscriptions[i].eQos := eQos;        aSubscriptions[i].udiSubscriptionId := udiSubscriptionId;        xFound := TRUE;        EXIT;    END_IFEND_FOR// 添加新订阅// 本地订阅镜像表找空槽位写入，供断线补订和主题统计使用。IF NOT xFound THEN    FOR i := 1 TO GVL_Mqtt.cnMaxSubscriptions DO        IF NOT aSubscriptions[i].bActive THEN            aSubscriptions[i].sTopic := sTopic;            aSubscriptions[i].eQos := eQos;            aSubscriptions[i].bActive := TRUE;            aSubscriptions[i].udiSubscriptionId := udiSubscriptionId;            aSubscriptions[i].bNoLocal := FALSE;            aSubscriptions[i].bRetainAsPublished := FALSE;            aSubscriptions[i].byRetainHandling := 0;            uiSubscriptionCount := uiSubscriptionCount + 1;            EXIT;        END_IF    END_FOREND_IFM_SubListAdd := TRUE;

完整代码 9：M_SubListClear.st

这一段完整公开 M_SubListClear.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

/// =======================================================================/// 名称      : M_SubListClear/// 功能      : 清空订阅主题表/// 说明      : 复位所有订阅槽位与订阅计数。/// 编程人员  : ControlRookie/// 时间      : 2026-05-05/// 版本      : V1.0/// ======================================================================={attribute 'hide_all_locals'}METHOD M_SubListClear : BOOLVAR    i : UINT; // 逐项清空订阅表时使用的槽位索引END_VAR// === IMPLEMENTATION ===// 断线清理或停机时，本地订阅镜像表需要整体复位，避免残留旧主题快照。FOR i := 1 TO GVL_Mqtt.cnMaxSubscriptions DO    aSubscriptions[i].bActive := FALSE;    aSubscriptions[i].sTopic := '';    aSubscriptions[i].eQoS := E_MqttQoS.byQoS0;    aSubscriptions[i].bNoLocal := FALSE;    aSubscriptions[i].bRetainAsPublished := FALSE;    aSubscriptions[i].byRetainHandling := 0;    aSubscriptions[i].udiSubscriptionId := 0;END_FORuiSubscriptionCount := 0;M_SubListClear := TRUE;

完整代码 10：M_SubListRemove.st

这一段完整公开 M_SubListRemove.st。读代码时先看对象职责，再看状态、长度、错误和返回值，不要只抄几行赋值。

/// =======================================================================/// 名称      : M_SubListRemove/// 功能      : 将主题从订阅列表移除/// 说明      : 按主题匹配并清理对应槽位，同时更新订阅计数。/// 编程人员  : ControlRookie/// 时间      : 2026-05-05/// 版本      : V1.0/// ======================================================================={attribute 'hide_all_locals'}METHOD M_SubListRemove : BOOLVAR_INPUT    sTopic : STRING(GVL_Mqtt.cnMaxTopicLen); // 需要从本地订阅表中移除的主题过滤器END_VARVAR    i : UINT; // 扫描订阅表并定位待删除主题时使用的槽位索引END_VAR// === IMPLEMENTATION ===FOR i := 1 TO GVL_Mqtt.cnMaxSubscriptions DO    IF aSubscriptions[i].bActive AND aSubscriptions[i].sTopic = sTopic THEN        aSubscriptions[i].bActive := FALSE;        aSubscriptions[i].sTopic := '';        aSubscriptions[i].udiSubscriptionId := 0;        aSubscriptions[i].bNoLocal := FALSE;        aSubscriptions[i].bRetainAsPublished := FALSE;        aSubscriptions[i].byRetainHandling := 0;        IF uiSubscriptionCount > 0 THEN            uiSubscriptionCount := uiSubscriptionCount - 1;        END_IF        EXIT;    END_IFEND_FORM_SubListRemove := TRUE;

这一篇你最该记住的几句话

源码加更不是片段展示，而是完整源码对象公开讲解。
先建立对象地图，再读状态、报文和事务，现场调试才不会迷路。
判断源码成熟度，不只看功能是否实现，还要看边界、错误和在线观测量是否闭环。

系列导航

系列定位：MqttClient 系列教程，源码加更阶段，第 15 篇 / 共 16 篇
上一篇：源码加更04
下一篇：源码加更06
