【安柏软件】SolidWorks直径标注显示<MOD-DIAM>问题

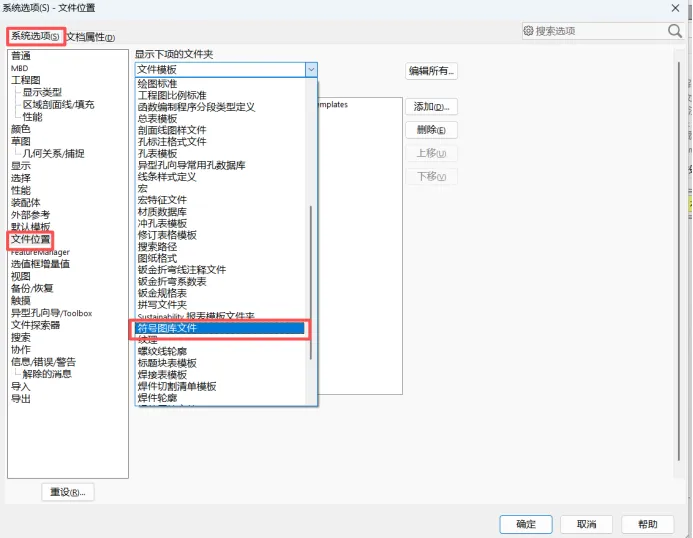

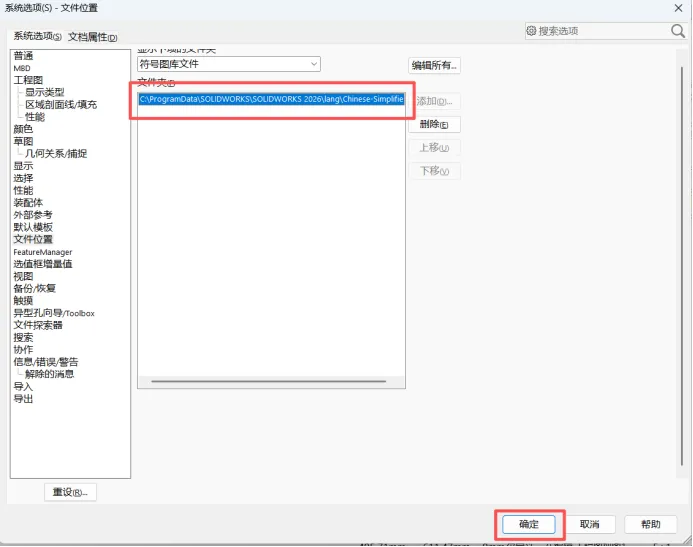

  在工程师作图过程中SolidWorks可能会遇到这样的问题，在工程图标注直径时尺寸符号"Ø"变成<MOD-DIAM>，不能正常显示直径符号是因为Solidworks找不到正确符号库文件，我们需在SolidWorks中重新指定符号文件库文件位置。

1.首先确保电脑中有gtol.sym文件，此文件默认位置通常位于安装目录下C:\ProgramData\SOLIDWORKS\SOLIDWORKS XXXX\lang\Chinese-Simplified,若没找到此gtol.sym文件或因断电或系统原因导致文件损坏，可尝试卸载并重新下载软件或从同事电脑拷贝gtol.sym文件到指定路径。
