主机型号： MAN B&W6G50ME-C-9.6-HPSCR，生产厂家：玉柴船动

气缸启动阀型号：QY801-4412上海齐耀重工

一 前言：

    在2026年6月20日，本轮靠泊印度尼西亚Pelintung过程中，主机正车再次不来。后又快速倒车启动一下，才正车成功启动。根据上次故障经验（故障详情请参阅前两篇文章：《6G50ME 气缸启动阀故障应对和处理方法（1）和（2）》），快速确定了5缸启动阀先导阀卡死。更直接的做法：轮机员站在集控室外，俯视主机缸头层，直接观察气缸启动阀电磁阀的信号指示黄灯，哪个缸灯亮主机不转，就是哪个缸故障。不过这需要，多方密切的沟通和足够的经验。

    发生故障时，我们已经上引水了，即将靠港，没有更换这个故障2位3通阀的时机。

    我发现之前写的文章，只能定性，不能定量。不容易精确地查找故障缸的启动失败区间。这一次，我聚焦在气缸启动阀的动作时序，单缸气缸启动阀的曲轴转角。

    就是为了在已经判断出故障缸的情况下，我们通过主机停车时的曲轴转角，判断是否落入故障缸气缸启动阀单独动作区间。从而提前向驾驶台预警，让驾驶员和船长有足够的心理准备，及时的沟通确保靠港顺利完成。

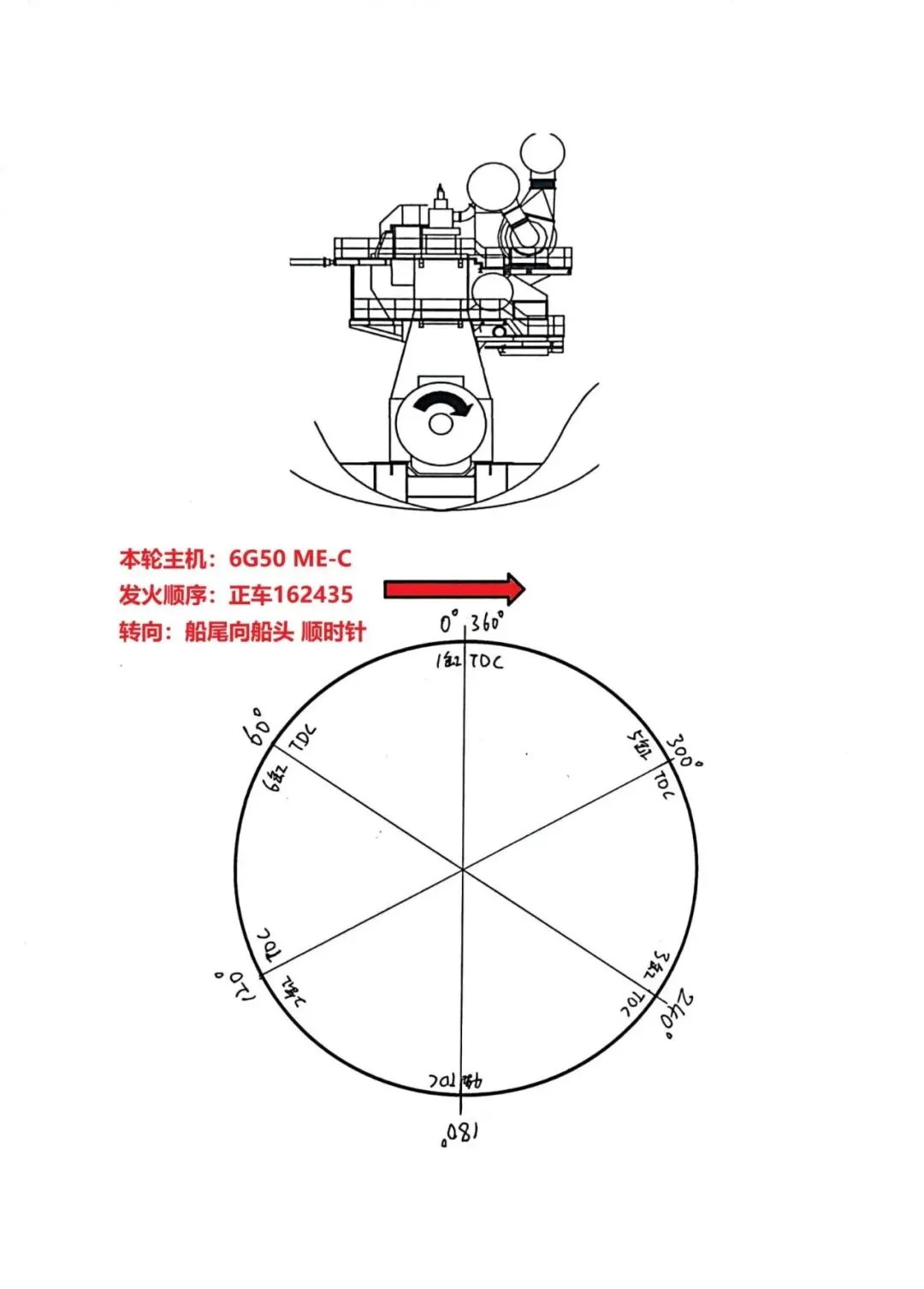

二、曲轴转角和各缸上止点的圆周图

    本轮主机：6G50 ME-C， 发火顺序：162435，转向：船尾看船头 顺时针。那么它的曲轴转角和各缸上止点的圆周图如下：

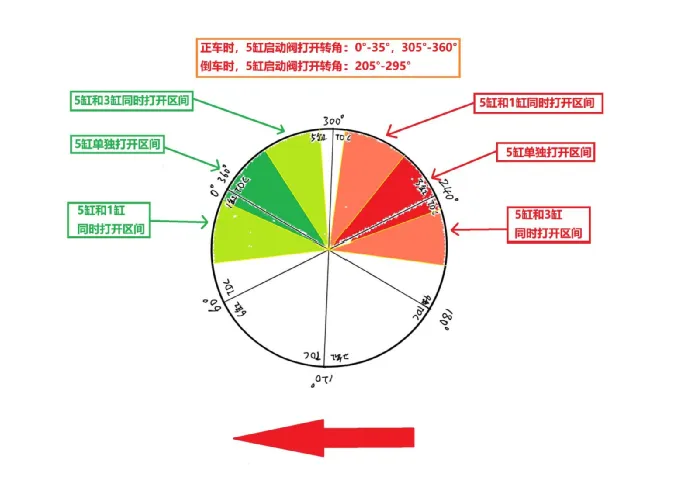

    以本次出现故障的5缸气缸启动阀为例：当出现单缸故障时，在它的上止点左右会各有30度的单独打开区间，这就是启动死区，一旦主机停车时的曲轴转角落入这个区间，主机将相应的正车或倒车不能启动。具体如图示：

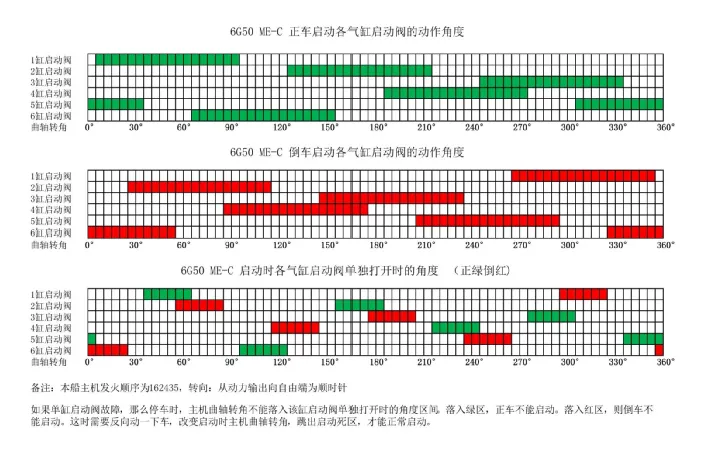

三、6G50 ME-C 的气缸启动阀动作时序图

    经过实践，发现圆周图对于大部分人来说，不好操作。那我就进一步做了一张时序图，可以根据曲轴转角直接查找各缸启动阀的状态，更方便。各位自取，如下：

    通过图示，我们可以知道：当5缸气缸启动阀出现了故障，主机停在235°-265°时，倒车不能启动。主机停在0°-5°，335°-360°时，正车不能启动。这样我们可以提前向驾驶台预警，提前准备防止主机不来车，引发引水投诉。

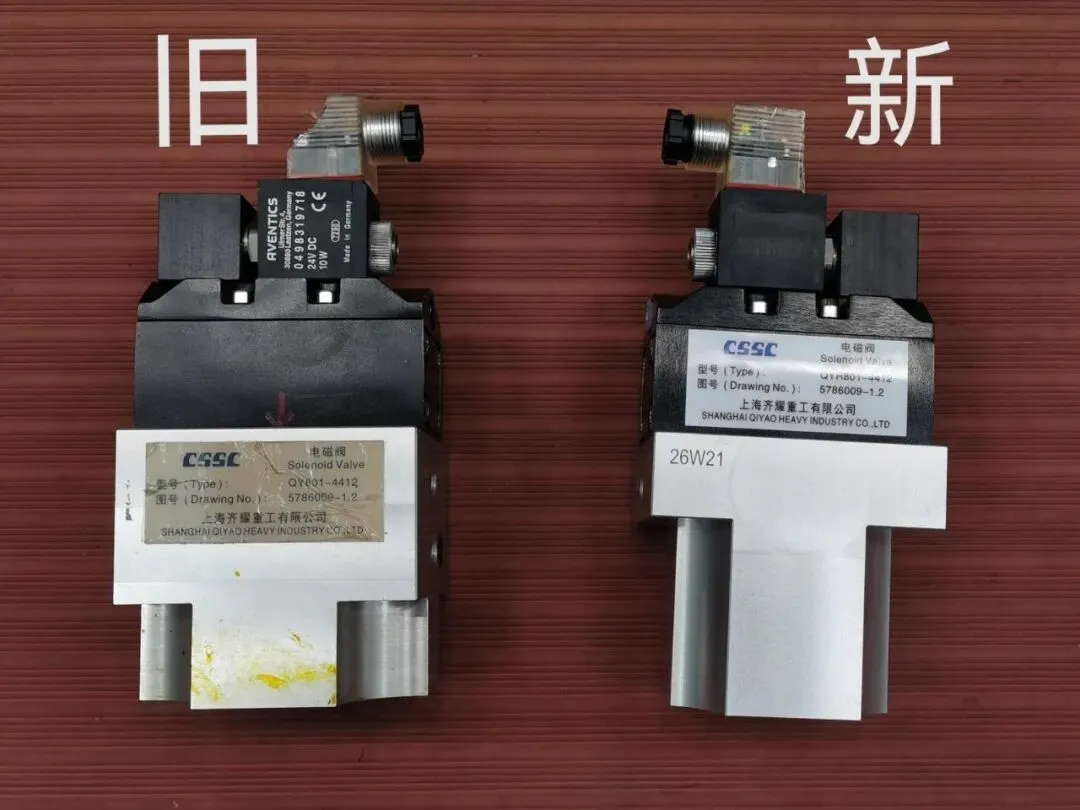

四、更换和测试过程

五、后记

    这种启动空气先导阀，铝制阀芯卡阻故障已经多次发生。解体阀芯后，却没有发现明显的损坏痕迹，就是有些卡阻（有点不对中，铝制活塞容易出槽）。即使清洁并凡士林润滑后，杂用空气测试阀芯动作也不顺畅，不能作为正常备件使用。

    本船2缸3缸5缸已经分别出现故障，姊妹船也出现了相同的故障，甚至在一次靠港过程中两个缸同时故障。

    如果有这样的故障隐患，在长时间的机动航行中，轮机长的压力甚大。切记多申请此类备件，熟悉应急操作，快速定位故障位置并更换新备件。

    通过之前和大家的交流，认为主机厂更换气缸启动阀为国产替代件，导致工况不稳定。为此特地咨询了主机厂售后得到答复：这个气缸启动阀电磁阀为原装进口的，上海齐耀只是国内的经销商。而且这个气缸启动阀电磁阀在说明书上没有分解图，只有一个总成的备件号。这是MAN故意而为，本意就不让你拆解维修，只能更换新的总成，旧件整体寄回厂家翻新。

    这种店大欺客的感觉，让我想起瓦锡兰发电机，它上面的电磁气动阀也是这样，仅仅是电磁阀芯的一个小小的特殊O-ring损坏了，原厂家不给分解图也不能采购内部零件，只能申请总成。一个总成5000多美金，挤占了其他备件的采购额度。

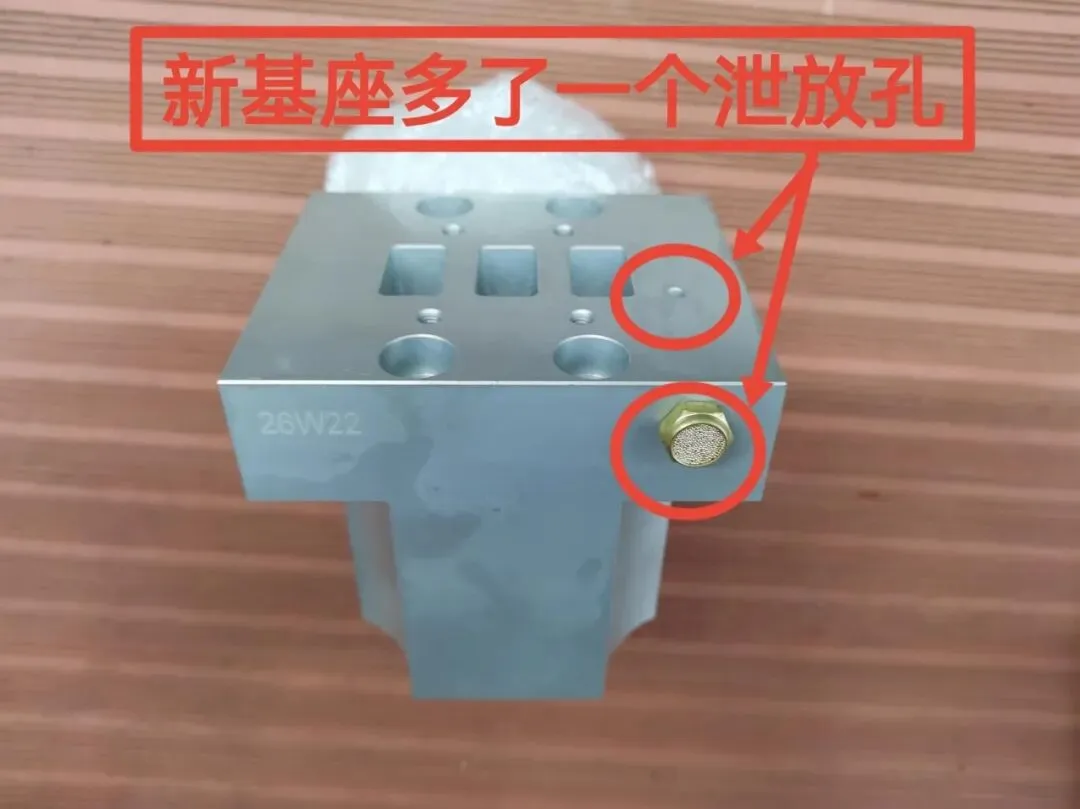

    通过和厂家沟通，这次新加坡供应新设计气缸启动阀阀座6套，电磁阀一套。但是收到货以后，发现和我索赔的部件不一致，我要的是电磁阀先导阀下方的铝制活塞组件。实际供应是铝制基座，但这个新铝制基座多了一个小泄放口（和船上的随船备件一致，参考文章《6G50ME 气缸启动阀故障应对和处理方法 （1）》）。新的基座更换后，旧的基座还要寄回厂家。

    我感觉每次气缸启动阀的泄放都很通畅，不应该是泄放通道设计问题啊。关于该型气缸启动阀的故障，该反馈已经反馈的多次。哎，结果如何，拭目以待吧。一个小问题，学艺不精，啰里啰嗦的说了这么久，我都无语了。

    一家之言，如有错误请不吝赐教，谢谢。
