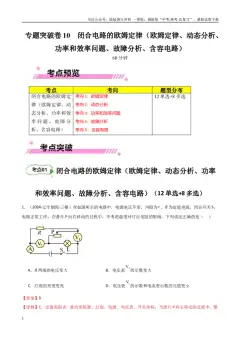

专题突破卷10 闭合电路的欧姆定律（欧姆定律、动态分析、
功率和效率问题、故障分析、含容电路）
60 分钟
考点
考向
题型分布
闭合电路的欧姆定
律（欧姆定律、动
态分析、功率和效
率问题、故障分
析、含容电路）
考向1：欧姆定律
考向2：动态分析
考向3：功率和效率问题
考向4：故障分析
考向5：含容电路
12 单选+8 多选
闭合电路的欧姆定律（欧姆定律、动态分析、功率
和效率问题、故障分析、含容电路）（12 单选+8 多选）
1．（2024·辽宁朝阳·三模）在如图所示的电路中，电源电压不变，内阻为，R 为定值电阻，闭合开关S，
电路正常工作，在滑片P 向右移动的过程中，不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A．R 两端的电压变大
B．电压表
的示数变大
C．灯泡的亮度变亮
D．电压表
的示数和电流表示数的比值变小
2．（2024·湖南长沙·三模）在如图所示的四个电路中，当分别闭合开关S，移动滑动变阻器触头从左端至
右端时，一定使其中一个灯由暗变亮同时，另一个灯由亮变暗，则符合要求的电路是（ ）
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．
B．
C．
D．
3．（2024·重庆九龙坡·三模）工程师对某款新能源汽车的直流蓄电池进行性能测试，测试过程中系统输出
的
图像如图，其中P 为直流电源的输出功率，I 为总电流，下列说法正确的是（ ）
A．该蓄电池的电动势为12V
B．该蓄电池的内阻为2Ω
C．该蓄电池的最大输出功率为144W
D．该蓄电池的短路电流为12A
4．（2024·湖北黄冈·模拟预测）如图所示，在平行板电容器中固定一个带负电质点
，电容器下极板接地，
电源电动势和内阻分别为
和，电流表和电压表均视为理想电表，电压表和电流表示数为
和
。当滑
动变阻器
的滑片向
端移动时，下列说法正确的是（ ）
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．电压表和电流表示数都变大
B．
质点的电势能增加
C．
消耗的电功率变大
D．电源的输出功率一定减小
5．（2024·广东·三模）在如图甲所示的电路中，定值电阻。R1=4Ω、R2=5Ω，电容器的电容C=3μF，电源路
端电压U 随总电流I 的变化关系如图乙所示。现闭合开关S，则电路稳定后（ ）
A．电源的内阻为2Ω
B．电源的效率为75%
C．电容器所带电荷量为1.5×10-5C
D．若增大电容器两极板间的距离，电容器内部的场强不变
6．（2024·广东·模拟预测）在如图甲所示的电路中，定值电阻
、
，电容器的电容
，
电源路端电压U 随总电流I 的变化关系如图乙所示。现闭合开关S，则电路稳定后（ ）
A．电源的内阻为
B．电源的效率为75%
C．电容器所带电荷量为
D．若增大电容器两极板间的距离，电容器内部的场强不变
7．（2024·全国·模拟预测）在如图甲所示的电路中，电源电动势保持不变，不计内阻，
为定值电阻，移
动滑动变阻器
的滑片P，电压表和电流表均为理想电表，两者示数的
关系图线如图乙所示，则
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（ ）
A．电源电动势为
B．定值电阻的阻值为
C．
的电功率最大为
D．
的电功率最大为
8．（2024·北京丰台·二模）如图所示，电源电动势为
，电路中有AB、CD、EF、GH 四根连接电路的导
线，其中一根导线内部的铜丝是断的，电路其余部分完好。为了查出故障导线，某同学选用多用电表直流
挡，闭合开关后，将多用电表红表笔接在A 接线柱上，黑表笔依次接在B、D、F 所示的接线柱上，多
用电表的示数分别为
、
、
。可判断出故障导线是（ ）
A．AB
B．CD
C．EF
D．GH
9．（2024·河北石家庄·三模）如图所示，电源电动势
，内阻不计，滑动变阻器
的最大阻值为
，两定值电阻
、
的阻值均为
，电容器C 的电容为
。初始时
的滑片置于最上端，开关S 掷
于a 端。下列说法正确的是（ ）
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．当
的滑片向下移动时，
两端的电压减小
B．移动
的滑片过程中，
消耗的最大功率为
C．开关从a 掷向b，流过
的电流方向由d 到c
D．开关从a 掷向b，流过
的电荷量为
10．（2024·福建漳州·三模）如图所示的电路中，电源电动势为E，内阻为r，开关S 闭合，电路稳定后，
灯泡L 正常发光，然后向左移动滑动变阻器R 的滑片，在此过程中（ ）
A．灯泡L 逐渐变暗
B．电源的路端电压逐渐减小
C．电容器C 所带的电荷量逐渐减小
D．定值电阻
两端的电压始终为零
11．（2024·北京西城·二模）将电池、开关和灯泡组成串联电路，如图所示。闭合开关时，发现灯泡不发
光。为了寻找故障原因，某同学在闭合开关且不拆开导线的情况下，用多用电表2.5V 直流电压挡进行检测。
他将红表笔与接线柱A 接触并保持不动，用黑表笔分别接触接线柱B、C、D、E、F。他发现，当黑表笔接
触B、C、D 时，示数为1.50V；黑表笔接触E、F 时，示数为0。若该电路中只存在一处故障，则灯泡不发
光的原因可能是（ ）
A．灯泡短路
B．开关接触不良
C．DE 间导线断路
D．AF 间导线断路
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
12．（2023·四川成都·一模）图示为一种自动测定油箱内油面高度的装置，装置中金属杠杆的一端接浮标
（浮标与杠杆绝缘），另一端的触点P 接滑动变阻器R，油量表由电流表改装而成。当汽车加油时，油箱
内油面上升过程中，下列说法正确的是（ ）
A．电路中电流减小
B．
两端电压减小
C．整个电路消耗的功率增大
D．电源输出功率一定增大
13．（2024·四川南充·二模）如图所示电路，
，滑动变阻器R 的最大电值为8Ω，所有电
表都为理想电表，A1、A2、V 示数分别用
、
、
表示，它们示数变化量的绝对值分别用
、
、
表示，闭合开关后，当滑动触头P 从最上端向下滑动时，下面说法正确的是（ ）
A．
增大
B．
增大
C．
D．
14．如图所示，电源的电动势为E 且恒定，内阻为r，电路中定值电阻的阻值为R，现将滑动变阻器的滑片
由下端向上滑动到某位置，理想电压表
、
、
示数变化量的绝对值分别为
、
、
，理想电
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
流表A 示数变化量的绝对值为
。则在上述过程中，下列说法正确的是（ ）
A．电压表
的示数减小
B．定值电阻的功率增大
C．
D．
15．（23-24 高三下·河北张家口·开学考试）如图所示电路中，电源电动势为E，内阻为r，
为定值电阻
，滑动变阻器
的最大阻值
，
和
均为理想电表，开关闭合后，下列说法正确的是
（ ）
A．滑片P 向a 滑动，
示数增大、
的示数减小
B．滑片P 向b 滑动，
示数改变量的绝对值大于
示数改变量的绝对值
C．滑片P 滑动过程中，滑动变阻器
消耗的最大功率为
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
D．滑片P 滑动过程中，定值电阻
消耗的最大功率为
16．（2024·辽宁·一模）如图所示的电路中，MN 是一根粗细和质地都均匀的铅笔芯，电源电动势
，
内阻
，定值电阻
。已知当导线的触头P 接在铅笔芯正中间时，铅笔芯消耗的电功率最大，
不计导线电阻，下列说法正确的是（ ）
A．铅笔芯MN 的总阻值为2.5Ω
B．铅笔芯MN 的总阻值为5.0Ω
C．导线触头P 由M 向N 移动过程中，电阻R 的功率一直变大
D．导线触头P 由M 向N 移动过程中，电源的输出功率一直减小
17．（2024·陕西咸阳·一模）如图所示，电源电动势E=1.5 V，内电阻r=0.5Ω，滑动变阻器R1的最大电阻
，定值电阻
，C 为平行板电容器，其电容为3μF。将开关S 与a 接触，则（ ）
A．当 R1的阻值增大时，R2两端的电压增大
B．稳定时R1消耗的最大功率为0.225 W
C．将开关从 a 接向b，流过 R3的电流流向为c→d
D．将滑动变阻器R1的接入最大电阻，则开关从a 接向b，待电路稳定，流过 R3的电荷量为
18．（22-23 高二上·广东广州·期中）如图所示，M、N 是两块水平放置的平行金属板，R0为定值电阻，R1
和R2为可变电阻，开关S 闭合。质量为m 的带负电荷的微粒（不计重力）从P 点以水平速度v0射入金属板
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
间，沿曲线打在N 板上的O 点。若经下列调整后，微粒仍从P 点以水平速度v0射入，则关于微粒打在N 板
上的位置说法正确的是（ ）
A．保持开关S 闭合，增大R1，粒子打在O 点右侧
B．保持开关S 闭合，增大R2，粒子打在O 点左侧
C．断开开关S，M 极板稍微上移，粒子打在O 点右侧
D．断开开关S，N 极板稍微下移，粒子打在O 点右侧
19．（2024·山西朔州·模拟预测）如图所示，A、B 为水平放置平行正对金属板，在板中央分别有一小孔
M、N，D 为理想二极管，R 为滑动变阻器，R0为定值电阻。闭合开关S，待电路稳定后，将一带负电荷的
带电小球从M、N 正上方的P 点由静止释放，小球恰好能运动至小孔N 处。下列说法正确的是（ ）
A．若仅将B 板下移，带电小球仍将恰好运动至B 板的小孔N 处
B．若仅将B 板上移，带电小球将从B 板的小孔N 穿出
C．若仅将R 的滑片上移，带电小球将无法运动至B 板的N 处
D．若仅将R 的滑片下移，带电小球仍将恰好运动至B 板的小孔N 处
20．（2024·湖南·二模）如图所示，电路中电源电动势为E，内阻为r，电流表与电压表都是理想电表，电
容器C 的击穿电压足够高。当闭合S 后，滑动变阻器的触头P 向右滑动时，下列说法正确的是（ ）
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．电压表示数增大
B．电流表示数减小
C．灯泡变亮
D．电容器的电荷量减少
