夜雨聆风1. Keithley 2450简介
Keithley 2450是泰克（Tektronix）旗下吉时利（Keithley）公司推出的一款经典触摸屏数字源表（SMU，Source Measure Unit），是吉时利获奖的数字源表系列的第四代产品，基于久经市场验证的2400型架构发展而来，多年来一直是高校和科研院所实验室里的"常驻嘉宾"。
所谓源表，就是把"源"和"表"合为一体：2450一台仪器就可以当作精密电源（带电压电流回读）、真正的电流源、6½位数字万用表（测直流电压、电流、电阻、功率）、精密电子负载以及触发控制器来使用，支持四象限源/阱操作。配合5英寸全彩色电容触摸屏和图标化菜单，设置步骤比传统按键式仪器减少近50%，即使是第一次接触SMU的同学也能很快上手。
2450在科研领域的应用非常广泛，几乎覆盖了当前低功率器件特性分析的所有热点方向：
纳米材料与器件：石墨烯、碳纳米管、纳米线、低功耗纳米结构；
半导体结构：晶圆、薄膜器件；
有机材料与器件：电子墨水、有机半导体、印刷电子技术；
能源与照明：LED/AMOLED、光伏/太阳能电池、电池；
分立器件与无源元件：电阻、二极管、齐纳二极管、LED、传感器等两端器件，以及BJT、FET等三端器件；
材料特性分析：电阻率测量、霍尔效应测试等。
可以说，只要您的课题涉及"给器件加电、测它的电流电压特性"，2450基本都是绕不开的一台仪器。
2. Keithley 2450指标
2450的核心指标可以概括为：200V、1A、20W，基本准确度0.012%，分辨率6½位。
电压源/测量
量程：20mV、200mV、2V、20V、200V（相比2400新增了20mV量程，灵敏度更高）；
测量基本准确度：0.012%（如200mV量程为±(0.012%读数+200µV)）；
电压源设定准确度：200mV量程为±(0.015%+200µV)；
宽带噪声低至2mVrms（典型值）。
电流源/测量
量程：10nA、100nA、1µA、10µA、100µA、1mA、10mA、100mA、1A（注意：10nA和100nA量程仅后面板三同轴接口可用）；
1µA量程源准确度：±(0.025%设定+400pA)，源分辨率高达500fA；
1A量程源准确度：±(0.067%设定+900µA)；
测量电压负担小于100µV，对小电流测量非常友好。
其他关键指标
最大输出功率20W，四象限源或阱操作；
源限度：电压±21V（≤1A量程）、±210V（≤100mA量程）；电流±1.05A（≤20V量程）、±105mA（≤200V量程）；
过量程能力：量程的105%（源和测量）；
电阻测量范围：2Ω～200MΩ；
读数缓存大于25万条，测量速度超过3000读数/秒；
预热1小时达到额定准确度。
3. 准备工作
在正式开测之前，建议先准备一些常用的电子元器件，例如：

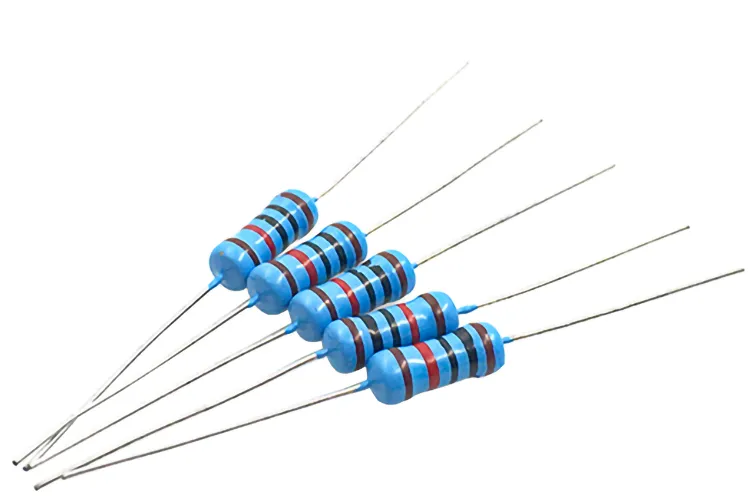

各种阻值的电阻：如10Ω、100Ω、1kΩ、10kΩ、100kΩ、1MΩ各若干只；
发光二极管（LED）：不同颜色各几只（导通压降不同，曲线形态各异）；
普通二极管、齐纳二极管；
小型太阳能电池片；
有条件的还可以准备一些小容量电池、光敏电阻、热敏电阻等。
这些器件有两个用途：
一是验证学习。 电阻是最理想的"第一任被测件"——用2450扫一条I-V曲线，应该得到一条过原点的直线，斜率就是1/R；LED的I-V曲线能直观看到开启电压；太阳能电池则能演示四象限工作的概念。用这些特性已知的器件练习I-V、I-T测量，可以快速建立对源表操作的直觉。
二是日常维护自检。 实验室的仪器经常多人共用，当测量结果异常时，到底是接线断了、夹具接触不良，还是源表本身出了故障？此时接上一只阻值已知的电阻测一下，几分钟就能定位问题。建议把这些"标准件"装在小盒子里，放在仪器旁边常备。
4. 前后面板介绍
4.1 前面板介绍

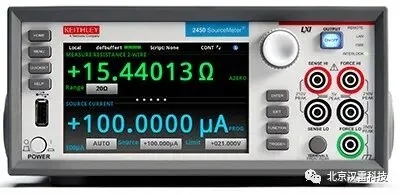

2450前面板的核心是一块5英寸高分辨率彩色电容触摸屏，围绕它布置的控件包括：
POWER开关：仪器电源开关；
HOME键：返回主屏幕；
MENU键：打开主菜单（源、测量、视图、触发、脚本、系统设置）；
QUICKSET键：快速设置菜单，可一键将仪器配置为电压表、电流表、欧姆表或电源模式；
HELP键：上下文相关帮助，选中任何区域按下即可查看说明；
FUNCTION键：选择源和测量功能组合；
TRIGGER键：访问触发相关设置；
导航旋钮+ENTER/EXIT键：旋转选择、按下确认，EXIT返回上一屏；
USB-A端口：插U盘保存数据和截屏（注意：这个USB端口不是用于和计算机通讯的通讯端口）；
OUTPUT ON/OFF开关：打开/关闭源输出，输出打开时点亮。
状态指示灯：
REMOTE：仪器处于远程控制状态时点亮；
LAN：连接局域网时点亮；
INTERLOCK：安全互锁启用时点亮（绿灯）。
测量端子（安全型香蕉插座）：
FORCE HI / FORCE LO：施加电压或电流的输出端子；
SENSE HI / SENSE LO：电压检测端子，四线测量时用于消除引线压降；
机壳接地端子：用于连接保护地；
FRONT/REAR TERMINALS开关：切换前/后面板端子。显示绿色"F"表示前面板端子有源，显示黄色"R"表示后面板端子有源。
4.2 后面板介绍

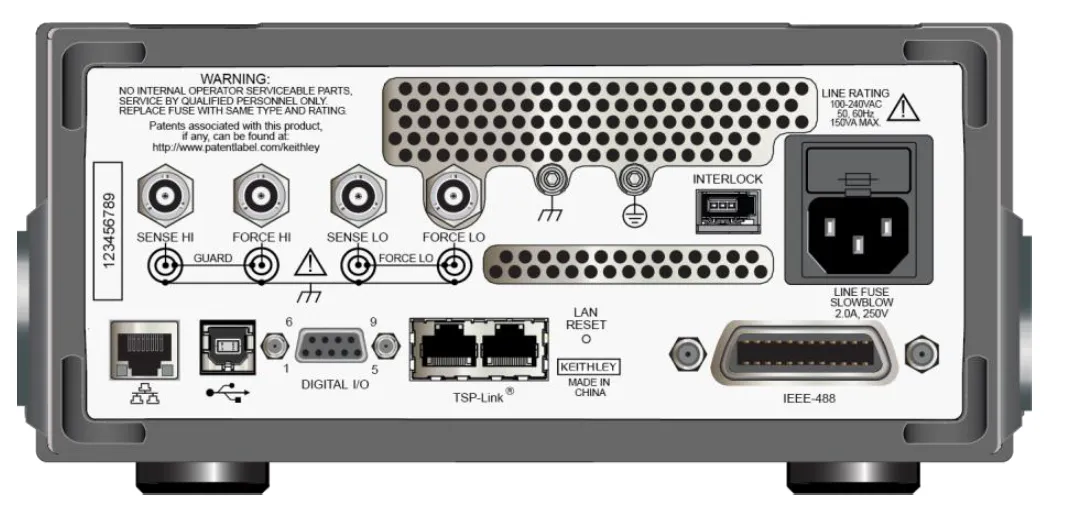

后面板可分为通讯接口区和三同轴测试接口区两大部分。
通讯接口：
GPIB（IEEE-488）：默认地址18，兼容IEEE-488.2；
USB-B口：USB 2.0全速USBTMC接口，连接电脑做程控；
LAN口（RJ-45）：10/100M以太网，符合LXI标准，支持网页浏览器直接访问仪器；
TSP-Link接口：吉时利专有的高速触发同步总线，可用网线把多台2450及其他TSP仪器组成主从系统，实现多通道并行测试；
数字I/O口（DB-9）：6路数字输入/输出，用于内外部触发和夹具控制，并带一路5V电源引脚；
LAN RESET：恢复LAN设置和仪器密码到出厂默认值。
可以用GPIB，USB-B口，LAN口的任意一个接口和计算机通讯（ACurveTracer软件均支持这三种接口）。
三同轴测试接口：
后面板提供FORCE HI、FORCE LO、SENSE HI、SENSE LO四个三同轴（Triax）端子，以及GUARD（保护）和机壳接地连接。三同轴电缆比香蕉线多了一层屏蔽（Guard层），能有效抑制漏电流和环境噪声——凡是用到10nA、100nA小电流量程，或做高阻、BJT类精密测量时，强烈建议使用后面板三同轴接口。
此外后面板还有：保护地螺丝（用#16 AWG或更粗导线接大地）、互锁（Interlock）连接器、电源插座与保险丝。
需要特别注意：前面板端子与后面板端子相互隔离，同一次测试的所有接线必须全部接前面板或全部接后面板，不允许混接；并且即使某组端子未被选中，其LO端子上也可能存在危险电压，务必养成断电接线的习惯。
4.3 功率范围限制
2450虽然标称"200V、1A"，但这两种能力不能同时获得——它受20W功率包络的限制，使用时一定要注意输出工作点：
低压大电流区：±20V量程内可输出±1A（实际源限度±21V/±1.05A）；
高压小电流区：±200V量程内可输出±100mA（实际源限度±210V/±105mA）；
四个象限均可工作：第I、III象限为源（输出功率），第II、IV象限为阱（吸收功率，作为电子负载）。
换句话说，想输出200V高压时，电流最多100mA；想输出1A大电流时，电压最多20V。给被测件设定限流/限压值时，务必确认工作点落在功率包络之内，避免触发保护甚至损坏器件。
4.4 Interlock接线
2450后面板配有一个安全互锁（Interlock）电路，这是很多人第一次使用高压时容易"踩坑"的地方：当互锁回路未闭合时，仪器输出电压被限制在±42V以内；如果您设置了超过±42V的电压并打开输出，仪器会报5074事件代码——"Output voltage limited by interlock（输出电压受到互锁限制）"。
互锁的设计初衷是安全：它通常接在测试夹具的盖子、探针台防护罩或机柜门的常开开关上——盖子关上，回路闭合，允许高压输出；盖子一旦打开，回路断开，输出立即切断，防止操作人员触碰高压。
互锁连接器的引脚定义（使用随附的CS-1616-3安全互锁配套连接器）：
Pin 1（靠近卡舌）：+6V DC输出（限流）；
Pin 2：互锁信号输入；
Pin 3：大地/机壳地。
接线方法：将常开开关串联在Pin 1（+6V）与Pin 2（Interlock）之间。开关闭合时回路接通，前面板INTERLOCK绿灯点亮，全部电压量程可用。接线时注意：
推荐使用20～24 AWG多股铜线（截面积0.20～0.50mm²）；
开关闭合时，外部开关加导线的总电阻必须小于10Ω；
装配时把导线插入CS-1616-3后用钳子压紧即可，注意该连接器是一次性的，压接后不可拆开重用。
5. 接线
2450支持2线制（本地检测）和4线制（远程检测，即Kelvin接法）两种方式，前面板（香蕉插座）和后面板（三同轴）都可以实现。下面分别说明。
5.1 前面板接线

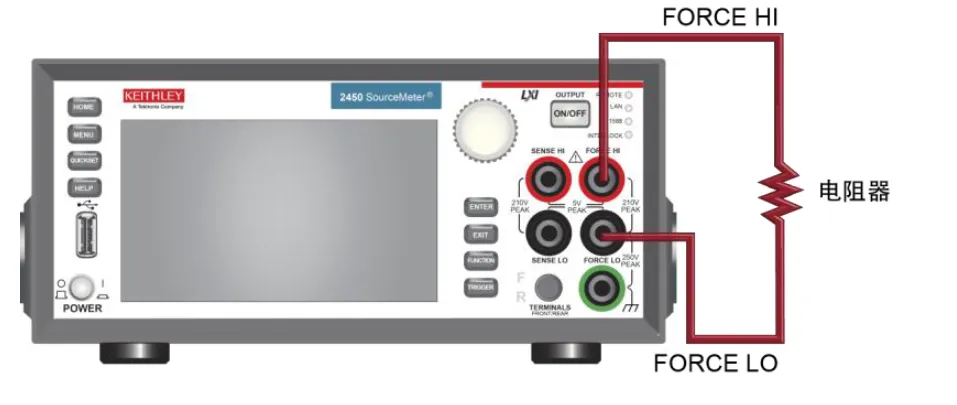

两线制（2-Wire，本地检测）
这是最简单的接法：被测件直接接在FORCE HI与FORCE LO两个端子之间，仪器在输出端子处检测电压。
设置方法：按FUNCTION选择源/测量功能 → MENU → Measure → Settings → Sense → 选择2-Wire Sense；
适用场景：高阻（>1kΩ）电路、小电流源/测、纯测量（仅测电压或电流）应用；
局限：引线电阻和接触电阻的压降会计入测量结果，测低阻时误差明显。

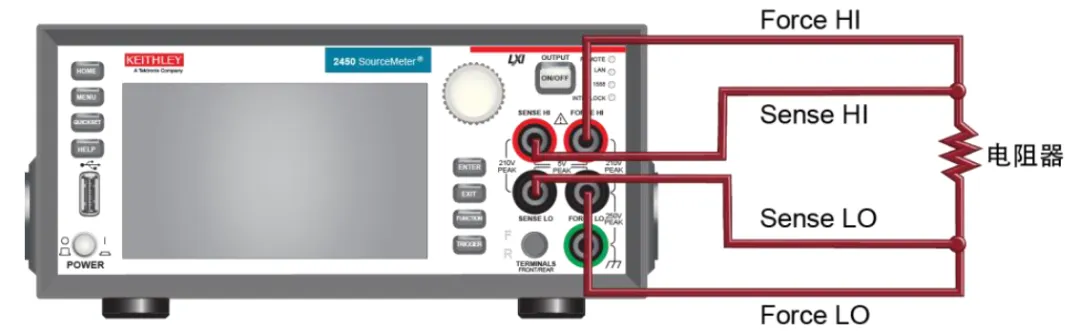

四线制（4-Wire，远程检测/Kelvin）
使用四根测试线：一对接FORCE HI/LO，负责向被测件输送电流；另一对接SENSE HI/LO，负责直接在被测件两端检测电压。由于SENSE回路输入阻抗极高（>10GΩ），几乎不分流，因此FORCE引线上的压降被完全剔除。
接线要点：SENSE HI必须接在FORCE HI一侧，SENSE LO接在FORCE LO一侧，且SENSE引线要尽量靠近被测件本体；
设置方法：Measure Settings中Sense选择4-Wire Sense；
适用场景：低阻测量（<100Ω，如毫欧级电阻、四探针测电阻率）、大电流输出、低电压源出（<1V，如二极管I-V测试）——仪器标称的源和测量准确度，只有在四线远程检测下才有保证。
一个实用提醒：四线源电压时，如果某根SENSE线意外脱落，仪器会检测到0V而不断抬高输出电压进行"补偿"，可能输出远超预期的电压。建议同时设置过压保护（OVP）来兜底。
5.2 后面板接线
后面板为四个三同轴端子（FORCE HI、FORCE LO、SENSE HI、SENSE LO），接线逻辑与前面板完全一致：

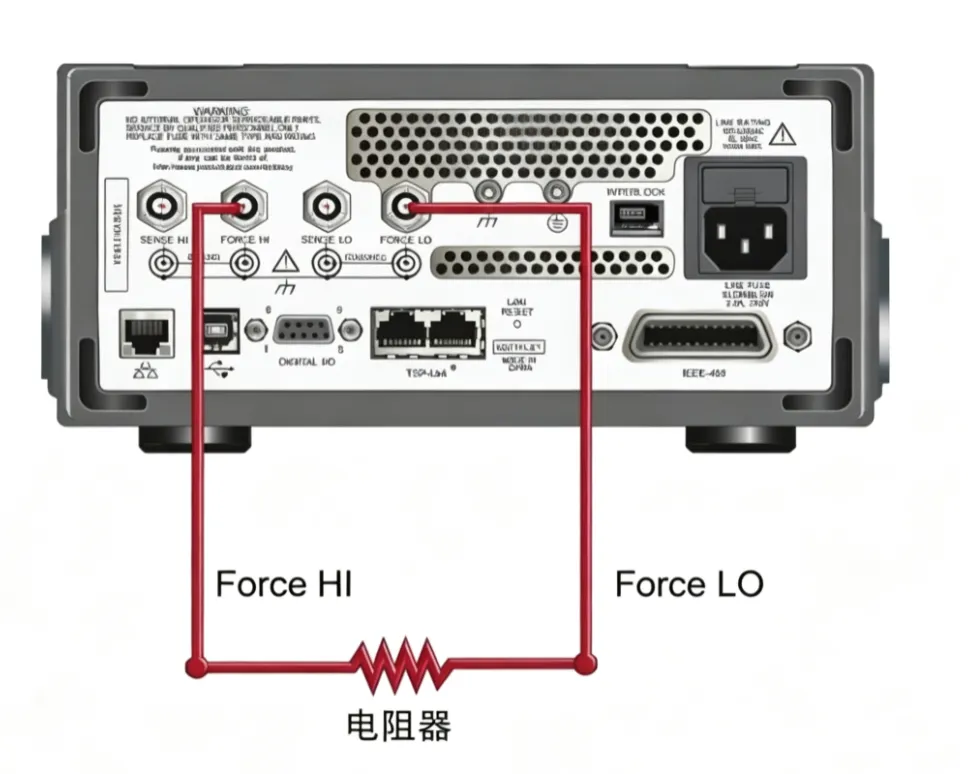

两线制：被测件接FORCE HI与FORCE LO两个三同轴端子；

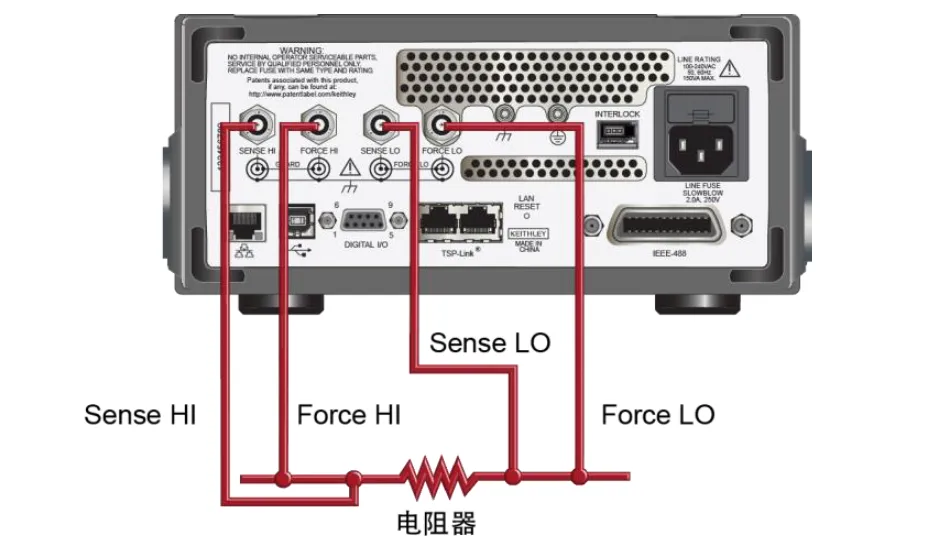

四线制：FORCE一对输送电流，SENSE一对在被测件两端检测电压，同样要求HI对HI、LO对LO就近连接。

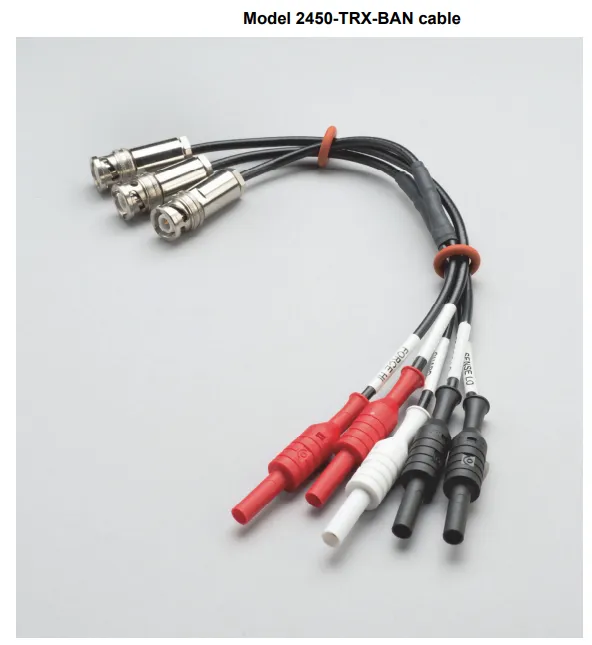

与前面板相比，后面板三同轴电缆带屏蔽层（Guard），可以显著降低漏电流和工频/环境噪声干扰，做小电流（nA级）、高阻测量时必须使用后面板。如果手边只有香蕉线，也可以使用2450-TRX-BAN三同轴转香蕉适配器过渡（但会损失屏蔽优势）。
三同轴电缆
切换前/后面板端子的方法：按前面板TERMINALS FRONT/REAR开关，亮"F"为前面板、亮"R"为后面板；注意：切换端子时如果输出处于打开状态，输出会自动关闭；且同一测试不允许前后面板混接。
最后再次强调安全：2450的保护地与LO端子之间没有内部连接，LO端子上可能出现超过30V的危险电压。在挪动任何电缆之前，先关闭输出、再断电。
到这里，2450的硬件部分就介绍完了。仪器接好线只是第一步，如何高效地用它扫曲线、存数据、做分析，就要靠软件了——在下篇中，我们将介绍如何使用ACurveTracer软件控制Keithley 2450完成各种测量，敬请期待。
