在 Node-RED 之上做平台：插件化与工程化

系列：《矿山边缘计算网关技术实践》第 2 篇
上一篇：为什么矿山边缘网关需要一个"流编排"运行时

选择了 Node-RED 做运行时，只是拿到了"流编排"这层地基。一个可交付的工业网关还需要：插件怎么装、配置怎么管、界面怎么做、变更怎么热生效。这一篇讲我们在 Node-RED 之上补的四件事。

1. 插件化：一个驱动/插件 = 一个 npm 包

Node-RED 原生支持"节点包"（palette），但我们还引入了第二类扩展——插件（plugin），用于 Editor 侧边栏、运行时生命周期这类非节点能力。

关键机制是 plugins-links/目录：每个插件是独立的 npm 包，通过 package.json声明自己，被 Node-RED 识别加载。看一个真实例子（plugins-links/status-panel/package.json）：

{   "name": "@mine-edge/node-red-contrib-status-panel",   "version": "0.1.0",   "description": "设备状态监控面板 — Node-RED Editor 侧边栏扩展，实时显示设备连接状态和采集统计",   "main": "mine-status.js",   "node-red": {     "plugins": {       "mine-status": "mine-status.js"     }   },   "dependencies": {     "@mine-edge/driver-framework": "^0.1.0"   },   "keywords": ["node-red", "monitoring", "status", "edge-gateway"],   "license": "Apache-2.0" }

这套机制带来的工程收益：

• 协议驱动 = 节点包
  ，16 种协议驱动各自独立演进，互不干扰
• 平台扩展 = 插件包
  ，状态面板、管理控制台、主备冗余都是插件，随包分发
• 统一依赖驱动框架
  （@mine-edge/driver-framework），所有驱动共享同一套设备抽象与数据管道

2. 配置工程化：flows.json 是唯一权威源

工业网关的配置是一棵"工程树"：工程 → 驱动 → 设备 → 源点/标签。这些配置最终都要变成 Node-RED 的 flows。我们定了一条硬规则（ADR-07）：

flows.json 是配置的唯一权威源

，gateway.db中的 drivers / devices / tags 三表只是只读投影（read model），单向同步，禁止反向写入。

实现这个规则的模块叫 ConfigProjector（nodes/common/config-projector.js）：

// 同步触发：流部署完成后全量重建三表（事务） RED.events.on('flows:started', () => { projector.rebuild(); }); // 同步方向：单向 flows.json → gateway.db，不反向 // 写入方：仅本模块，其他任何节点/UI 不得直写 // UI 增删改必须走 Node-RED Admin API

这个设计解决了工业项目里最头疼的"配置漂移"问题：界面改配置、手工改 flows、数据库直改，三处不一致。现在只有一条单向管道，投影失败不阻断主流程（gateway.db 只是派生视图），每表带 synced_at字段方便诊断滞后。

3. 控制台：与运行时低耦合的 Vue 3 SPA

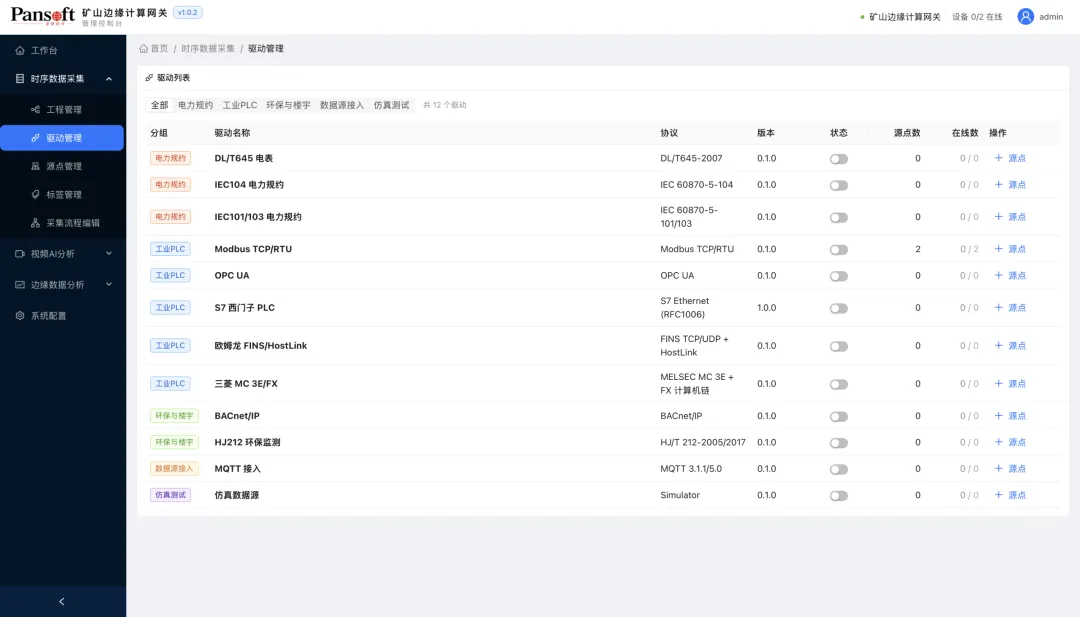

Node-RED 自带的编辑器是给"技术人员"用的，但矿山的日常使用者需要业务化的管理界面。我们交付了一个 Vue 3 SPA 管理控制台（web/→ /console），覆盖时序数据采集（工程/驱动/源点/标签/流程编辑）、视频 AI 分析中心、边缘数据分析中心（含告警中心）、系统配置。

集成方式是"低耦合"的：

• 会话体系独立实现（console-auth：scrypt 口令哈希 + JWT 12 小时有效期），不依赖 Node-RED 默认账号体系
• 插件只做"反向代理 + 会话校验"，业务数据全部来自 Node-RED Admin API 与自定义 REST 端点
• 前端产物与运行时解耦，升级控制台不用动运行时

4. 热生效：配置变更不重启

矿场作业中"重启网关"代价很高（采集链路中断、报警窗口空窗），所以配置变更必须热生效。我们做了两层：

flows 热部署。Node-RED 天生支持流热部署（deploy 不重启进程），控制台的流程编辑直接走 Admin API 触发。所有自定义节点在 on('close')/ 重部署时优雅释放连接，轮询类节点支持动态增删设备。

运行时配置热加载。节点公共配置（config-hot-reload.js）监听配置文件变更并增量应用；远程配置模块（remote-config.js）更进一步：HMAC-SHA256 签名 + 防重放 + 原子写盘 + 校验失败自动回滚，让平台侧下发的配置也能安全地热生效。

5. 小结

这一层"平台化"把 Node-RED 从"一个流编辑器"变成了"可交付的工业产品"：

下一篇进入驱动框架：16 种工业协议如何共享一个驱动框架——device/driver/pipeline/registry 四件套设计。
