第 39 讲 电路的基本概念及规律
目录
01、考情透视，目标导
航
02、知识导图，思维引航.............................................................................................2
03、考点突破，考法探究.............................................................................................2
考点一 电流的概念及表达式.......................................................................................2
知识点一．电流.................................................................................................3
知识点二．电流的三种表达式及其比较.........................................................3
知识点三．利用“柱体微元”模型求解电流的微观问题.............................3
考向1．定义式I＝的应用................................................................................3
考向2．微观表达式I＝neSv的应用].............................................................4
考向3．决定式I＝的应用................................................................................4
考点二 部分电路欧姆定律及电阻定律.....................................................................5
知识点一.部分电路欧姆定律............................................................................5
知识点二.电阻定律............................................................................................5
知识点三.伏安特性曲线的理解........................................................................6
考向1．电阻定律的应用..................................................................................6
考向2．电阻定律、欧姆定律的综合应用......................................................7
考向3.伏安特性曲线.........................................................................................7
考点三 电功、电功率、电热、热功率.......................................................................9
知识点一.电功、电功率及电热、热功率的比较............................................9
知识点二.电动机的三个功率及关系................................................................9
考向1.纯电阻电路中的功率...........................................................................10
考向2.非纯电阻电路中的功率.......................................................................11
04、真题练习，命题洞见...........................................................................................12
2024·江西·高考物理第6题
考情
2024·海南·高考物理第13题
分析
20223·全国·高考物理第6题2022·山东·高考物理第13题
2022·福建·高考物理第8题
2024·江苏·高考物理第8题
目标1.知道电流的概念、定义式及微观表达式。
复习
目标2.理解部分电路欧姆定律及电阻定律。
目标
目标3.会进行串、并联电路分析，理解电表改装的原理。
目标4.理解焦耳定律并能区分纯电阻电路和非纯电阻电路。

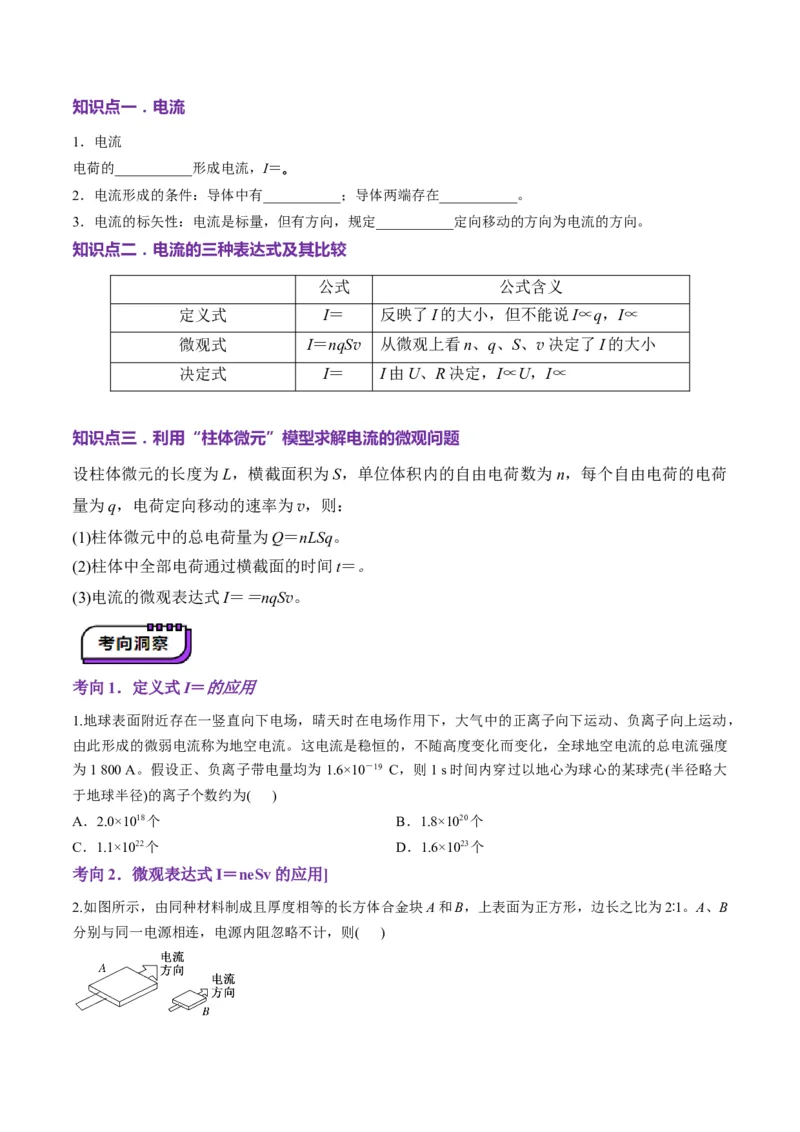

考点一 电流的概念及表达式知识点一．电流
1．电流
电荷的___________形成电流，I＝。
2．电流形成的条件：导体中有___________；导体两端存在___________。
3．电流的标矢性：电流是标量，但有方向，规定___________定向移动的方向为电流的方向。
知识点二．电流的三种表达式及其比较
公式 公式含义
定义式 I＝ 反映了I的大小，但不能说I∝q，I∝
微观式 I＝nqSv 从微观上看n、q、S、v决定了I的大小
决定式 I＝ I由U、R决定，I∝U，I∝
知识点三．利用“柱体微元”模型求解电流的微观问题
设柱体微元的长度为 L，横截面积为S，单位体积内的自由电荷数为 n，每个自由电荷的电荷
量为q，电荷定向移动的速率为v，则：
(1)柱体微元中的总电荷量为Q＝nLSq。
(2)柱体中全部电荷通过横截面的时间t＝。
(3)电流的微观表达式I＝＝nqSv。
考向1．定义式I＝的应用
1.地球表面附近存在一竖直向下电场，晴天时在电场作用下，大气中的正离子向下运动、负离子向上运动，
由此形成的微弱电流称为地空电流。这电流是稳恒的，不随高度变化而变化，全球地空电流的总电流强度
为1 800 A。假设正、负离子带电量均为 1.6×10－19 C，则1 s时间内穿过以地心为球心的某球壳(半径略大
于地球半径)的离子个数约为( )
A．2.0×1018个 B．1.8×1020个
C．1.1×1022个 D．1.6×1023个
考向2．微观表达式I＝neSv的应用]
2.如图所示，由同种材料制成且厚度相等的长方体合金块A和B，上表面为正方形，边长之比为2∶1。A、B

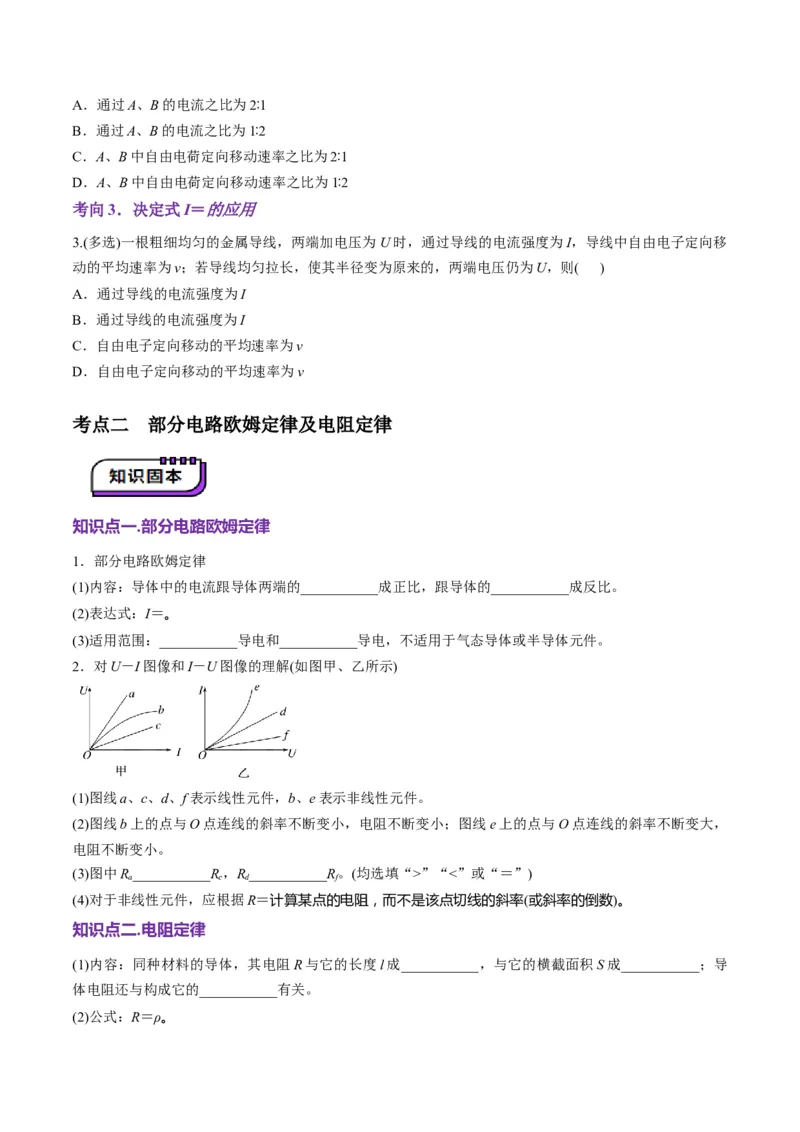

分别与同一电源相连，电源内阻忽略不计，则( )A．通过A、B的电流之比为2∶1
B．通过A、B的电流之比为1∶2
C．A、B中自由电荷定向移动速率之比为2∶1
D．A、B中自由电荷定向移动速率之比为1∶2
考向3．决定式I＝的应用
3.(多选)一根粗细均匀的金属导线，两端加电压为U时，通过导线的电流强度为I，导线中自由电子定向移
动的平均速率为v；若导线均匀拉长，使其半径变为原来的，两端电压仍为U，则( )
A．通过导线的电流强度为I
B．通过导线的电流强度为I
C．自由电子定向移动的平均速率为v
D．自由电子定向移动的平均速率为v
考点二 部分电路欧姆定律及电阻定律
知识点一.部分电路欧姆定律
1．部分电路欧姆定律
(1)内容：导体中的电流跟导体两端的___________成正比，跟导体的___________成反比。
(2)表达式：I＝。
(3)适用范围：___________导电和___________导电，不适用于气态导体或半导体元件。
2．对U－I图像和I－U图像的理解(如图甲、乙所示)
(1)图线a、c、d、f表示线性元件，b、e表示非线性元件。
(2)图线b上的点与O点连线的斜率不断变小，电阻不断变小；图线e上的点与O点连线的斜率不断变大，
电阻不断变小。
(3)图中R___________R，R___________R。(均选填“>”“<”或“＝”)
a c d f
(4)对于非线性元件，应根据R＝计算某点的电阻，而不是该点切线的斜率(或斜率的倒数)。
知识点二.电阻定律
(1)内容：同种材料的导体，其电阻R与它的长度l成___________，与它的横截面积S成___________；导
体电阻还与构成它的___________有关。

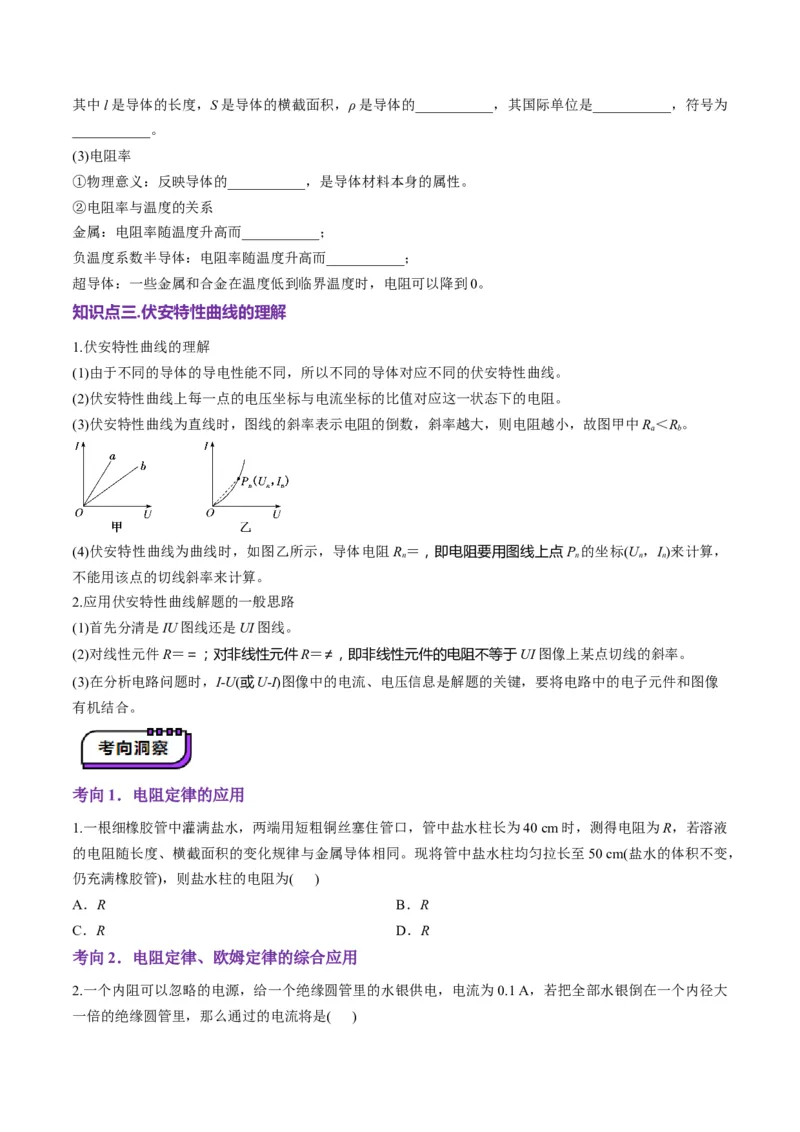

(2)公式：R＝ρ。其中l是导体的长度，S是导体的横截面积，ρ是导体的___________，其国际单位是___________，符号为
___________。
(3)电阻率
①物理意义：反映导体的___________，是导体材料本身的属性。
②电阻率与温度的关系
金属：电阻率随温度升高而___________；
负温度系数半导体：电阻率随温度升高而___________；
超导体：一些金属和合金在温度低到临界温度时，电阻可以降到0。
知识点三.伏安特性曲线的理解
1.伏安特性曲线的理解
(1)由于不同的导体的导电性能不同，所以不同的导体对应不同的伏安特性曲线。
(2)伏安特性曲线上每一点的电压坐标与电流坐标的比值对应这一状态下的电阻。
(3)伏安特性曲线为直线时，图线的斜率表示电阻的倒数，斜率越大，则电阻越小，故图甲中R＜R。
a b
(4)伏安特性曲线为曲线时，如图乙所示，导体电阻R ＝，即电阻要用图线上点P 的坐标(U ，I)来计算，
n n n n
不能用该点的切线斜率来计算。
2.应用伏安特性曲线解题的一般思路
(1)首先分清是IU图线还是UI图线。
(2)对线性元件R＝＝；对非线性元件R＝≠，即非线性元件的电阻不等于UI图像上某点切线的斜率。
(3)在分析电路问题时，I-U(或U-I)图像中的电流、电压信息是解题的关键，要将电路中的电子元件和图像
有机结合。
考向1．电阻定律的应用
1.一根细橡胶管中灌满盐水，两端用短粗铜丝塞住管口，管中盐水柱长为40 cm时，测得电阻为R，若溶液
的电阻随长度、横截面积的变化规律与金属导体相同。现将管中盐水柱均匀拉长至50 cm(盐水的体积不变，
仍充满橡胶管)，则盐水柱的电阻为( )
A．R B．R
C．R D．R
考向2．电阻定律、欧姆定律的综合应用

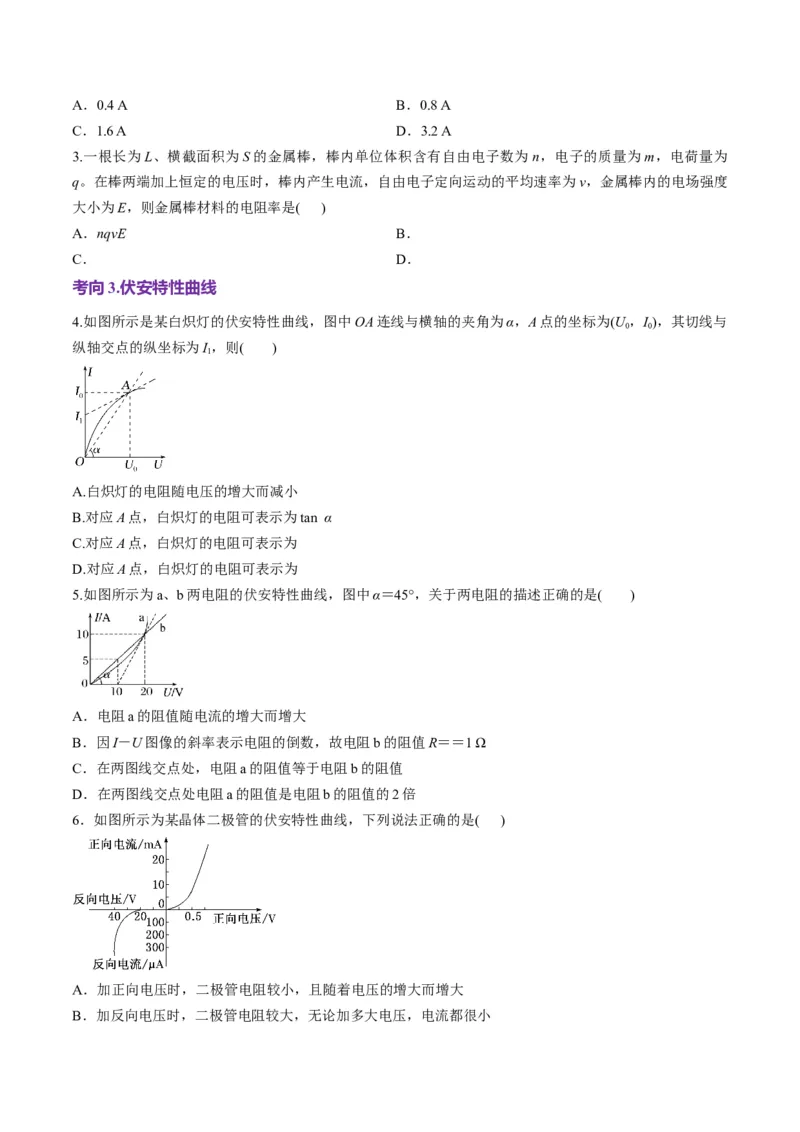

2.一个内阻可以忽略的电源，给一个绝缘圆管里的水银供电，电流为0.1 A，若把全部水银倒在一个内径大
一倍的绝缘圆管里，那么通过的电流将是( )A．0.4 A B．0.8 A
C．1.6 A D．3.2 A
3.一根长为L、横截面积为S的金属棒，棒内单位体积含有自由电子数为 n，电子的质量为m，电荷量为
q。在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，金属棒内的电场强度
大小为E，则金属棒材料的电阻率是( )
A．nqvE B．
C． D．
考向3.伏安特性曲线
4.如图所示是某白炽灯的伏安特性曲线，图中OA连线与横轴的夹角为α，A点的坐标为(U，I)，其切线与
0 0
纵轴交点的纵坐标为I，则( )
1
A.白炽灯的电阻随电压的增大而减小
B.对应A点，白炽灯的电阻可表示为tan α
C.对应A点，白炽灯的电阻可表示为
D.对应A点，白炽灯的电阻可表示为
5.如图所示为a、b两电阻的伏安特性曲线，图中α＝45°，关于两电阻的描述正确的是( )
A．电阻a的阻值随电流的增大而增大
B．因I－U图像的斜率表示电阻的倒数，故电阻b的阻值R＝＝1 Ω
C．在两图线交点处，电阻a的阻值等于电阻b的阻值
D．在两图线交点处电阻a的阻值是电阻b的阻值的2倍
6．如图所示为某晶体二极管的伏安特性曲线，下列说法正确的是( )
A．加正向电压时，二极管电阻较小，且随着电压的增大而增大
B．加反向电压时，二极管电阻较大，无论加多大电压，电流都很小C．无论是加正向电压还是加反向电压，电压和电流都不成正比，所以该二极管是非线性元件
D．二极管加正向电压时，电阻不变

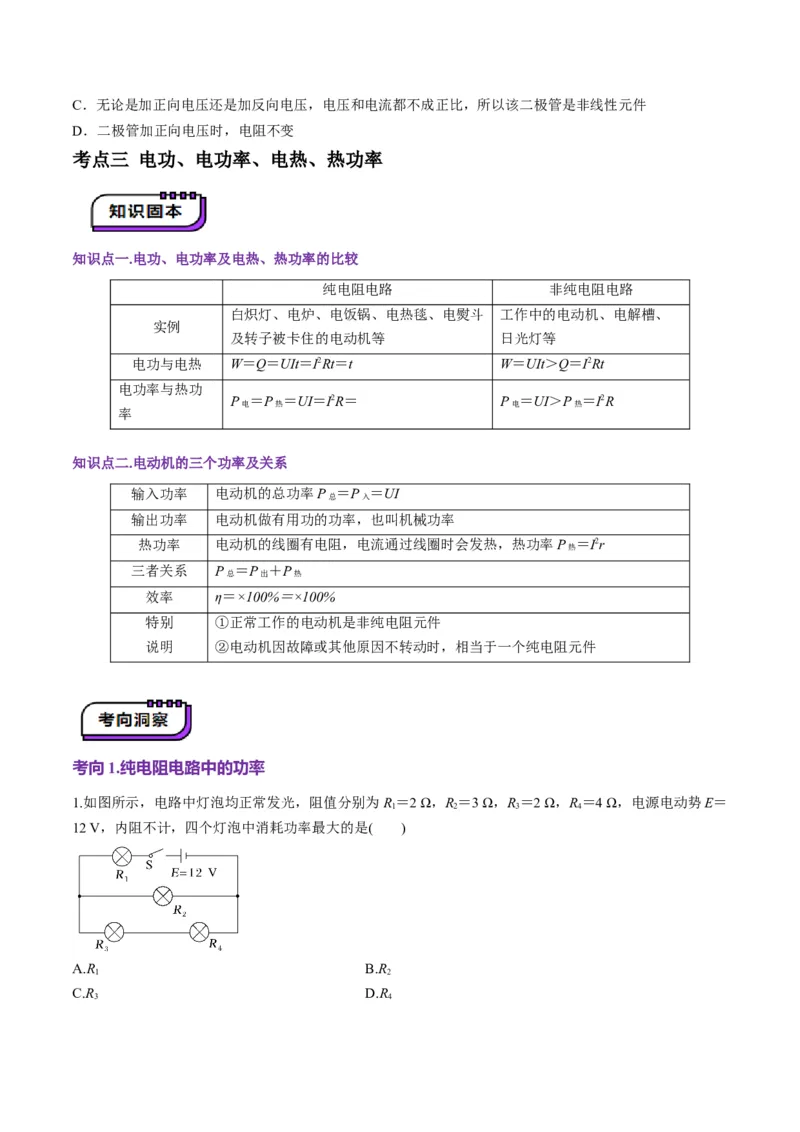

考点三 电功、电功率、电热、热功率
知识点一.电功、电功率及电热、热功率的比较
纯电阻电路 非纯电阻电路
白炽灯、电炉、电饭锅、电热毯、电熨斗 工作中的电动机、电解槽、
实例
及转子被卡住的电动机等 日光灯等
电功与电热 W＝Q＝UIt＝I2Rt＝t W＝UIt＞Q＝I2Rt
电功率与热功
P ＝P ＝UI＝I2R＝ P ＝UI＞P ＝I2R
电 热 电 热
率
知识点二.电动机的三个功率及关系
输入功率 电动机的总功率P ＝P ＝UI
总 入
输出功率 电动机做有用功的功率，也叫机械功率
热功率 电动机的线圈有电阻，电流通过线圈时会发热，热功率P ＝I2r
热
三者关系 P ＝P ＋P
总 出 热
效率 η＝×100%＝×100%
特别 ①正常工作的电动机是非纯电阻元件
说明 ②电动机因故障或其他原因不转动时，相当于一个纯电阻元件
考向1.纯电阻电路中的功率
1.如图所示，电路中灯泡均正常发光，阻值分别为R＝2 Ω，R＝3 Ω，R＝2 Ω，R＝4 Ω，电源电动势E＝
1 2 3 4
12 V，内阻不计，四个灯泡中消耗功率最大的是( )
A.R B.R
1 2
C.R D.R

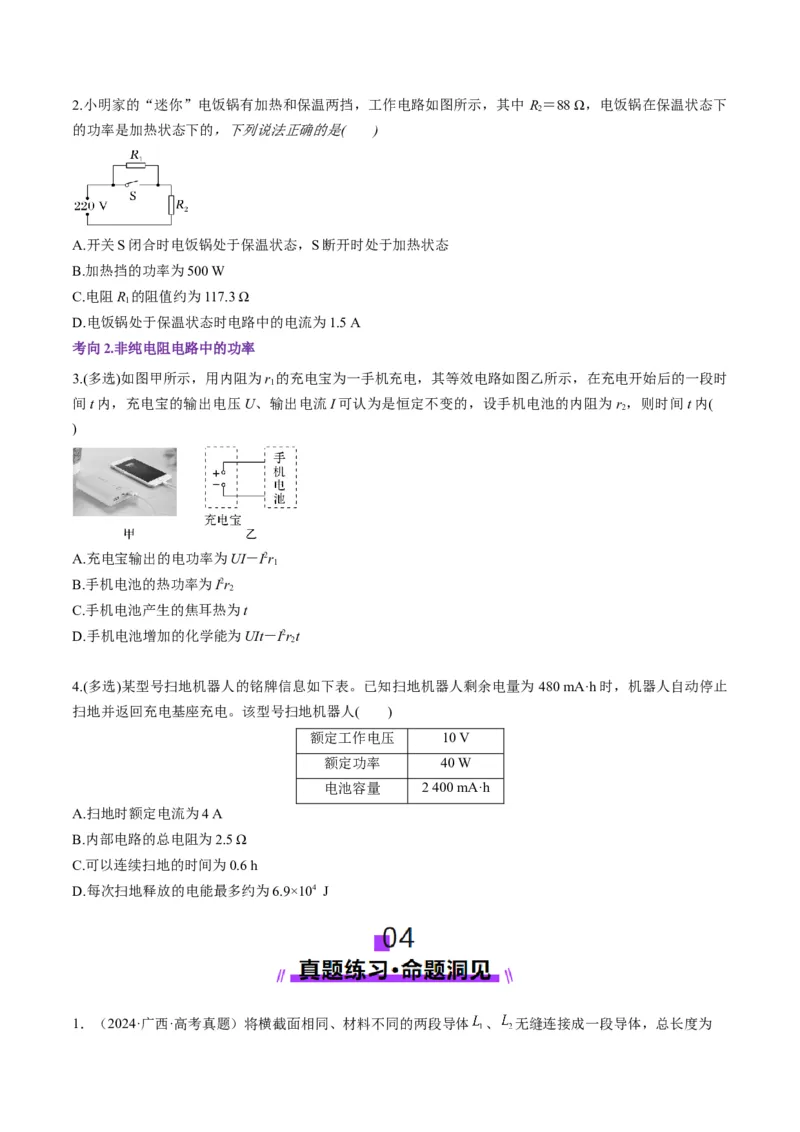

3 42.小明家的“迷你”电饭锅有加热和保温两挡，工作电路如图所示，其中 R ＝88 Ω，电饭锅在保温状态下
2
的功率是加热状态下的，下列说法正确的是( )
A.开关S闭合时电饭锅处于保温状态，S断开时处于加热状态
B.加热挡的功率为500 W
C.电阻R 的阻值约为117.3 Ω
1
D.电饭锅处于保温状态时电路中的电流为1.5 A
考向2.非纯电阻电路中的功率
3.(多选)如图甲所示，用内阻为r 的充电宝为一手机充电，其等效电路如图乙所示，在充电开始后的一段时
1
间t内，充电宝的输出电压U、输出电流I可认为是恒定不变的，设手机电池的内阻为r ，则时间t内(
2
)
A.充电宝输出的电功率为UI－I2r
1
B.手机电池的热功率为I2r
2
C.手机电池产生的焦耳热为t
D.手机电池增加的化学能为UIt－I2rt
2
4.(多选)某型号扫地机器人的铭牌信息如下表。已知扫地机器人剩余电量为 480 mA·h时，机器人自动停止
扫地并返回充电基座充电。该型号扫地机器人( )
额定工作电压 10 V
额定功率 40 W
电池容量 2 400 mA·h
A.扫地时额定电流为4 A
B.内部电路的总电阻为2.5 Ω
C.可以连续扫地的时间为0.6 h
D.每次扫地释放的电能最多约为6.9×104 J

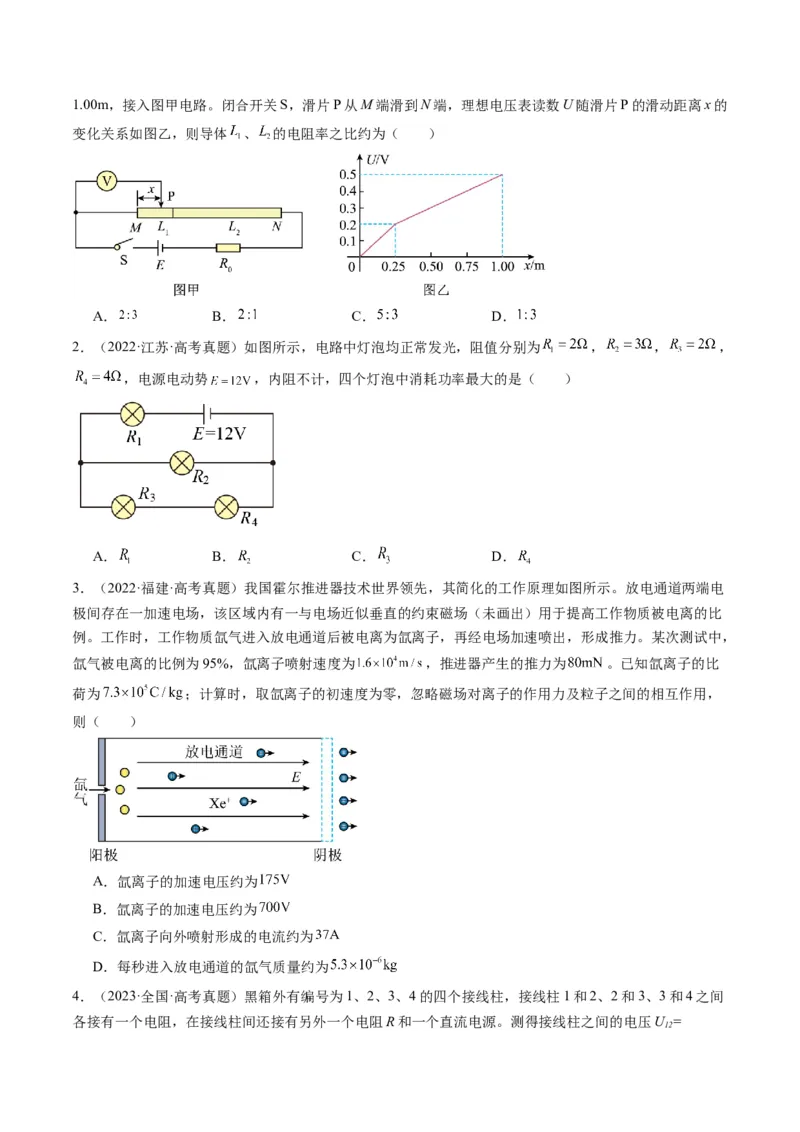

1．（2024·广西·高考真题）将横截面相同、材料不同的两段导体 、 无缝连接成一段导体，总长度为1.00m，接入图甲电路。闭合开关S，滑片P从M端滑到N端，理想电压表读数U随滑片P的滑动距离x的
变化关系如图乙，则导体 、 的电阻率之比约为（ ）
A． B． C． D．
2．（2022·江苏·高考真题）如图所示，电路中灯泡均正常发光，阻值分别为 ， ， ，
，电源电动势 ，内阻不计，四个灯泡中消耗功率最大的是（ ）
A． B． C． D．
3．（2022·福建·高考真题）我国霍尔推进器技术世界领先，其简化的工作原理如图所示。放电通道两端电
极间存在一加速电场，该区域内有一与电场近似垂直的约束磁场（未画出）用于提高工作物质被电离的比
例。工作时，工作物质氙气进入放电通道后被电离为氙离子，再经电场加速喷出，形成推力。某次测试中，
氙气被电离的比例为95%，氙离子喷射速度为 ，推进器产生的推力为 。已知氙离子的比
荷为 ；计算时，取氙离子的初速度为零，忽略磁场对离子的作用力及粒子之间的相互作用，
则（ ）
A．氙离子的加速电压约为
B．氙离子的加速电压约为
C．氙离子向外喷射形成的电流约为
D．每秒进入放电通道的氙气质量约为

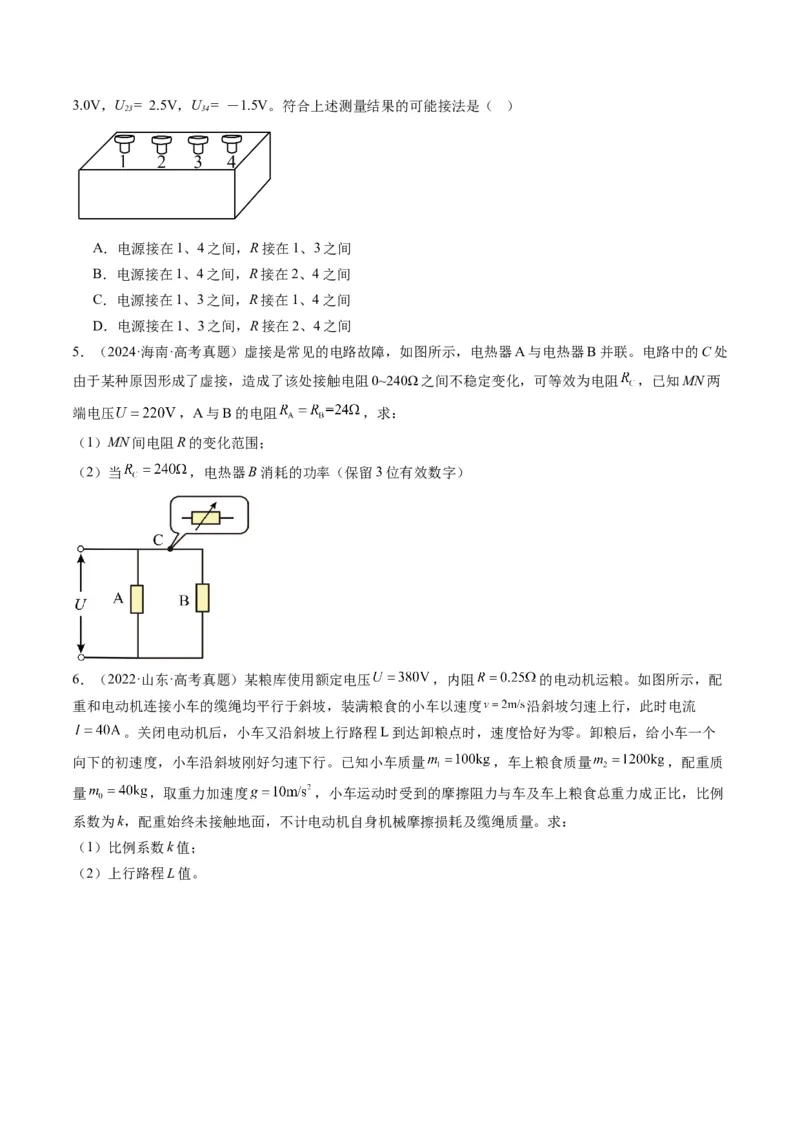

4．（2023·全国·高考真题）黑箱外有编号为1、2、3、4的四个接线柱，接线柱1和2、2和3、3和4之间
各接有一个电阻，在接线柱间还接有另外一个电阻R和一个直流电源。测得接线柱之间的电压U =
123.0V，U = 2.5V，U = －1.5V。符合上述测量结果的可能接法是（ ）
23 34
A．电源接在1、4之间，R接在1、3之间
B．电源接在1、4之间，R接在2、4之间
C．电源接在1、3之间，R接在1、4之间
D．电源接在1、3之间，R接在2、4之间
5．（2024·海南·高考真题）虚接是常见的电路故障，如图所示，电热器A与电热器B并联。电路中的C处
由于某种原因形成了虚接，造成了该处接触电阻0~240Ω之间不稳定变化，可等效为电阻 ，已知MN两
端电压 ，A与B的电阻 ，求：
（1）MN间电阻R的变化范围；
（2）当 ，电热器B消耗的功率（保留3位有效数字）
6．（2022·山东·高考真题）某粮库使用额定电压 ，内阻 的电动机运粮。如图所示，配
重和电动机连接小车的缆绳均平行于斜坡，装满粮食的小车以速度 沿斜坡匀速上行，此时电流
。关闭电动机后，小车又沿斜坡上行路程L到达卸粮点时，速度恰好为零。卸粮后，给小车一个
向下的初速度，小车沿斜坡刚好匀速下行。已知小车质量 ，车上粮食质量 ，配重质
量 ，取重力加速度 ，小车运动时受到的摩擦阻力与车及车上粮食总重力成正比，比例
系数为k，配重始终未接触地面，不计电动机自身机械摩擦损耗及缆绳质量。求：
（1）比例系数k值；
（2）上行路程L值。
