第 30 讲 机械振动
目录
01、考情透视，目标导
航
02、知识导图，思维引航.............................................................................................2
03、考点突破，考法探究.............................................................................................2
考点一 简谐运动的基本特征............................................................................................................3
知识点1．关于简谐运动两个重要概念的理解...................................................................3
知识点2．关于机械运动的两种描述...................................................................................3
知识点3．关于简谐运动的三个特点...................................................................................3
知识点4.简谐运动的周期性与对称性..................................................................................4
考向1.简谐运动基本物理量的分析......................................................................................4
考向2.简谐运动的周期性与对称性......................................................................................5
考点二 简谐运动的公式和图像........................................................................................................6
知识点1.简谐运动的振动方程和图像..................................................................................6
知识点2.由图像可获取的信息..............................................................................................6
考向1 简谐运动的方程.......................................................................................................7
考向2 简谐运动的图像.......................................................................................................8
考点三 简谐运动的两种模型..............................................................................................................9
考向1 弹簧振子模型.........................................................................................................10
考向2 单摆模型.................................................................................................................10
考向3 等效摆长问题.........................................................................................................11
考向4 等效重力加速度问题.............................................................................................11
04、真题练习，命题洞见
............................................................................................................................12
2024·甘肃·高考物理试题
2024·河北·高考物理试题
考情
2024·北京·高考物理试题
分析
2024·浙江·高考物理试题

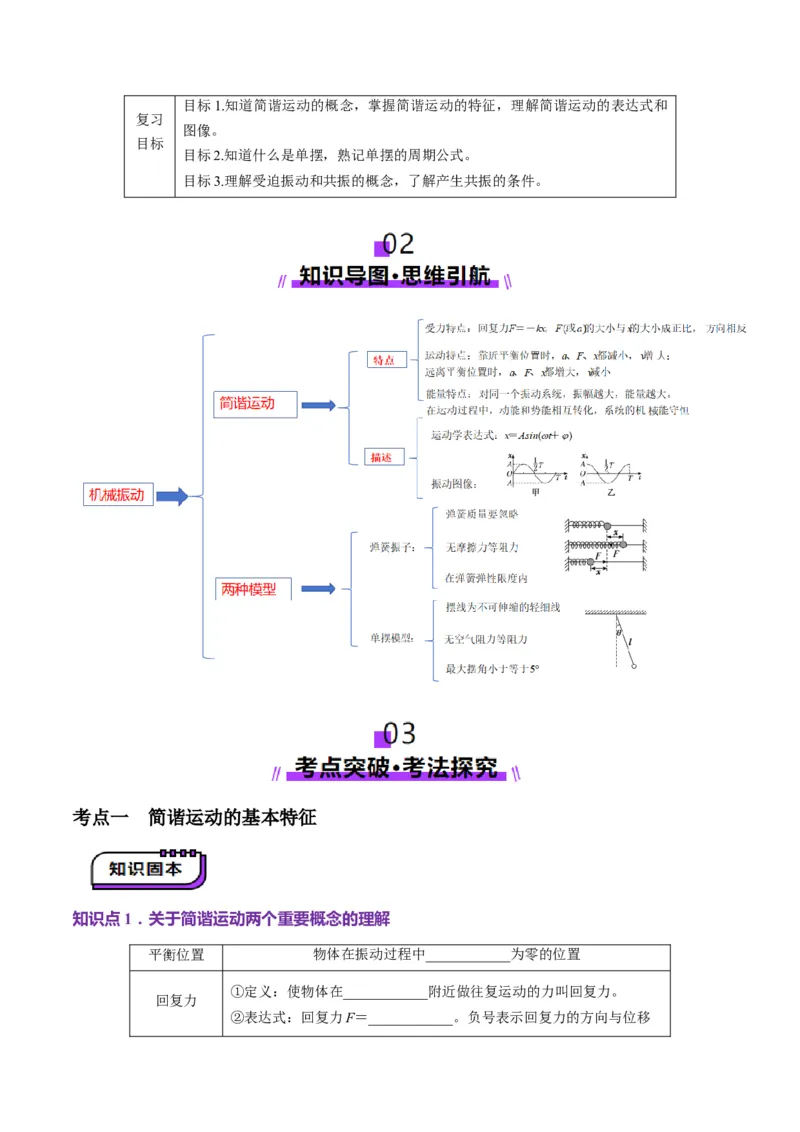

2023·辽宁·高考物理试题目标1.知道简谐运动的概念，掌握简谐运动的特征，理解简谐运动的表达式和
复习
图像。
目标
目标2.知道什么是单摆，熟记单摆的周期公式。
目标3.理解受迫振动和共振的概念，了解产生共振的条件。
考点一 简谐运动的基本特征
知识点1．关于简谐运动两个重要概念的理解
平衡位置 物体在振动过程中____________为零的位置
①定义：使物体在____________附近做往复运动的力叫回复力。
回复力
②表达式：回复力F＝____________。负号表示回复力的方向与位移方向始终相反，回复力的大小与位移的大小成____________。
③属于效果力，可以由某一个力提供，也可以由几个力的合力或某个
力的分力提供。
注意：回复力等于做简谐运动的物体指向平衡位置的合外力，而不是
物体受到的合外力

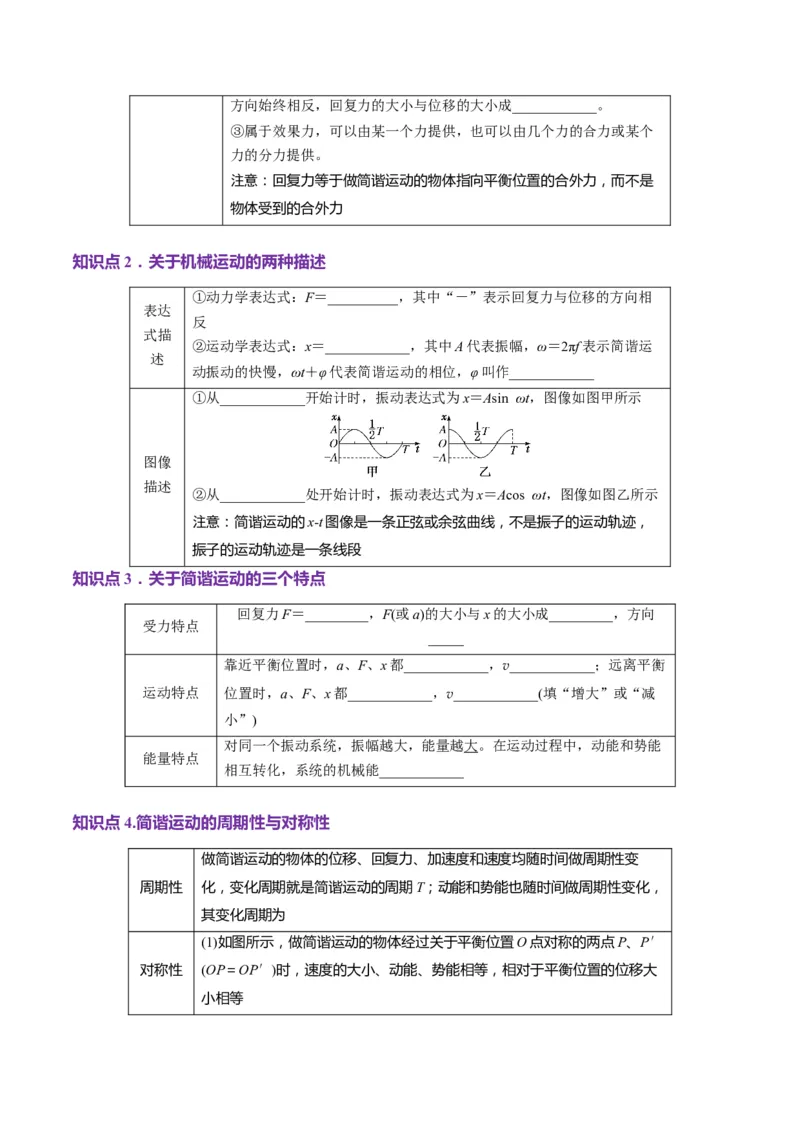

知识点2．关于机械运动的两种描述
①动力学表达式：F＝__________，其中“－”表示回复力与位移的方向相
表达
反
式描
②运动学表达式：x＝____________，其中A代表振幅，ω＝2πf表示简谐运
述
动振动的快慢，ωt＋φ代表简谐运动的相位，φ叫作____________
①从____________开始计时，振动表达式为x＝Asin ωt，图像如图甲所示
图像
描述
②从____________处开始计时，振动表达式为x＝Acos ωt，图像如图乙所示
注意：简谐运动的x-t图像是一条正弦或余弦曲线，不是振子的运动轨迹，
振子的运动轨迹是一条线段
知识点3．关于简谐运动的三个特点
回复力F＝_________，F(或a)的大小与x的大小成_________，方向
受力特点
_____
靠近平衡位置时，a、F、x都____________，v____________；远离平衡
运动特点 位置时，a、F、x都____________，v____________(填“增大”或“减
小”)
对同一个振动系统，振幅越大，能量越大。在运动过程中，动能和势能
能量特点
相互转化，系统的机械能____________
知识点4.简谐运动的周期性与对称性
做简谐运动的物体的位移、回复力、加速度和速度均随时间做周期性变
周期性 化，变化周期就是简谐运动的周期T；动能和势能也随时间做周期性变化，
其变化周期为
(1)如图所示，做简谐运动的物体经过关于平衡位置O点对称的两点P、P′
对称性 (OP＝OP′)时，速度的大小、动能、势能相等，相对于平衡位置的位移大
小相等(2)物体由P到O所用的时间等于由O到P′所用的时间，即t ＝t
PO OP′
(3)物体往复运动过程中通过同一段路程(如OP段)所用时间相等，即t ＝
OP
t
PO
(4)相隔或(n为正整数)的两个时刻，物体位置关于平衡位置对称，位移、速
度、加速度大小相等，方向相反

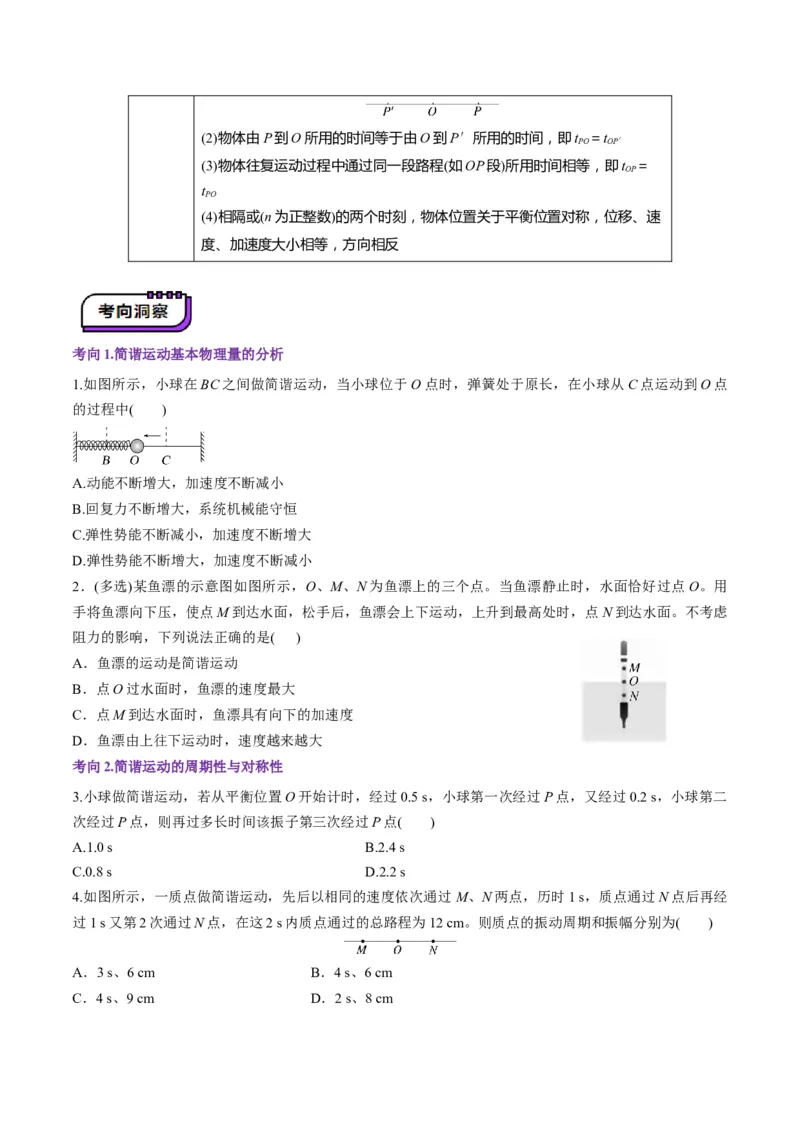

考向1.简谐运动基本物理量的分析
1.如图所示，小球在BC之间做简谐运动，当小球位于O点时，弹簧处于原长，在小球从C点运动到O点
的过程中( )
A.动能不断增大，加速度不断减小
B.回复力不断增大，系统机械能守恒
C.弹性势能不断减小，加速度不断增大
D.弹性势能不断增大，加速度不断减小
2．(多选)某鱼漂的示意图如图所示，O、M、N为鱼漂上的三个点。当鱼漂静止时，水面恰好过点O。用
手将鱼漂向下压，使点M到达水面，松手后，鱼漂会上下运动，上升到最高处时，点N到达水面。不考虑
阻力的影响，下列说法正确的是( )
A．鱼漂的运动是简谐运动
B．点O过水面时，鱼漂的速度最大
C．点M到达水面时，鱼漂具有向下的加速度
D．鱼漂由上往下运动时，速度越来越大
考向2.简谐运动的周期性与对称性
3.小球做简谐运动，若从平衡位置O开始计时，经过0.5 s，小球第一次经过P点，又经过0.2 s，小球第二
次经过P点，则再过多长时间该振子第三次经过P点( )
A.1.0 s B.2.4 s
C.0.8 s D.2.2 s
4.如图所示，一质点做简谐运动，先后以相同的速度依次通过 M、N两点，历时1 s，质点通过N点后再经
过1 s又第2次通过N点，在这2 s内质点通过的总路程为12 cm。则质点的振动周期和振幅分别为( )
A．3 s、6 cm B．4 s、6 cm

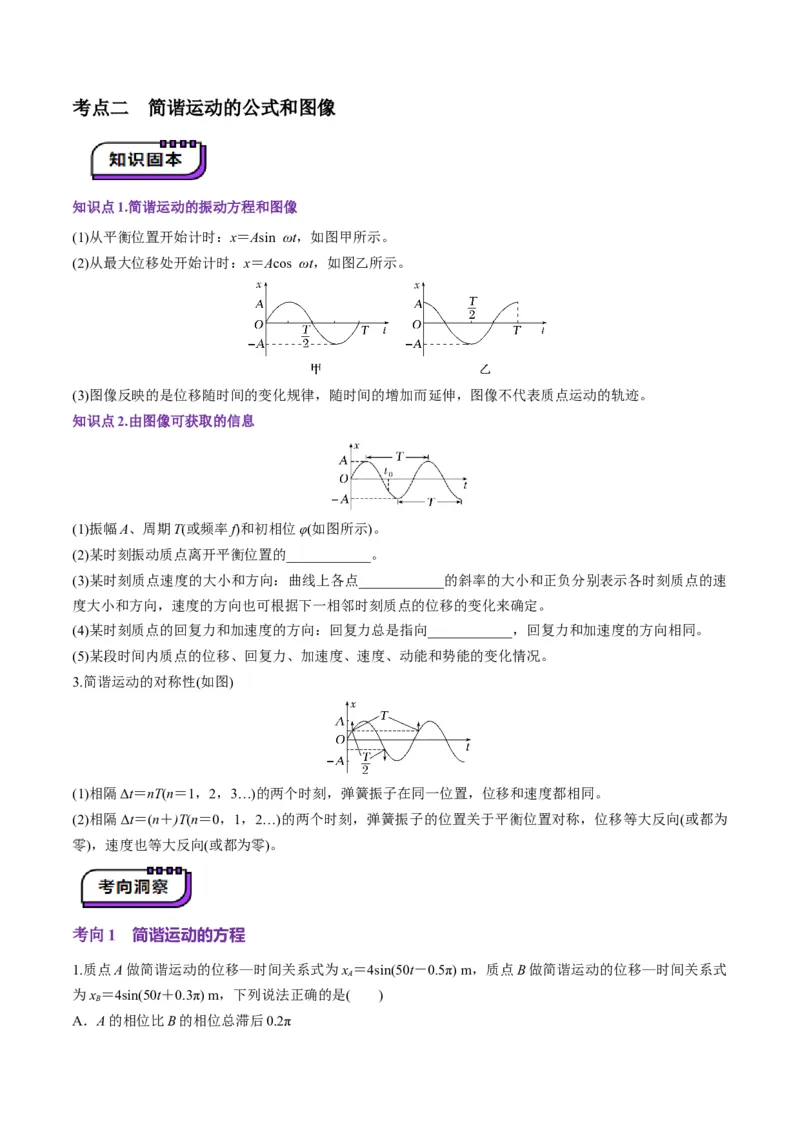

C．4 s、9 cm D．2 s、8 cm考点二 简谐运动的公式和图像
知识点1.简谐运动的振动方程和图像
(1)从平衡位置开始计时：x＝Asin ωt，如图甲所示。
(2)从最大位移处开始计时：x＝Acos ωt，如图乙所示。
(3)图像反映的是位移随时间的变化规律，随时间的增加而延伸，图像不代表质点运动的轨迹。
知识点2.由图像可获取的信息
(1)振幅A、周期T(或频率f)和初相位φ(如图所示)。
(2)某时刻振动质点离开平衡位置的____________。
(3)某时刻质点速度的大小和方向：曲线上各点____________的斜率的大小和正负分别表示各时刻质点的速
度大小和方向，速度的方向也可根据下一相邻时刻质点的位移的变化来确定。
(4)某时刻质点的回复力和加速度的方向：回复力总是指向____________，回复力和加速度的方向相同。
(5)某段时间内质点的位移、回复力、加速度、速度、动能和势能的变化情况。
3.简谐运动的对称性(如图)
(1)相隔Δt＝nT(n＝1，2，3…)的两个时刻，弹簧振子在同一位置，位移和速度都相同。
(2)相隔Δt＝(n＋)T(n＝0，1，2…)的两个时刻，弹簧振子的位置关于平衡位置对称，位移等大反向(或都为
零)，速度也等大反向(或都为零)。
考向1 简谐运动的方程
1.质点A做简谐运动的位移—时间关系式为x ＝4sin(50t－0.5π) m，质点B做简谐运动的位移—时间关系式
A
为x ＝4sin(50t＋0.3π) m，下列说法正确的是( )
B
A．A的相位比B的相位总滞后0.2πB．A、B的振动频率均为 Hz
C．t＝0时，A的加速度沿负方向最大
D．t＝ s时，B的加速度最小

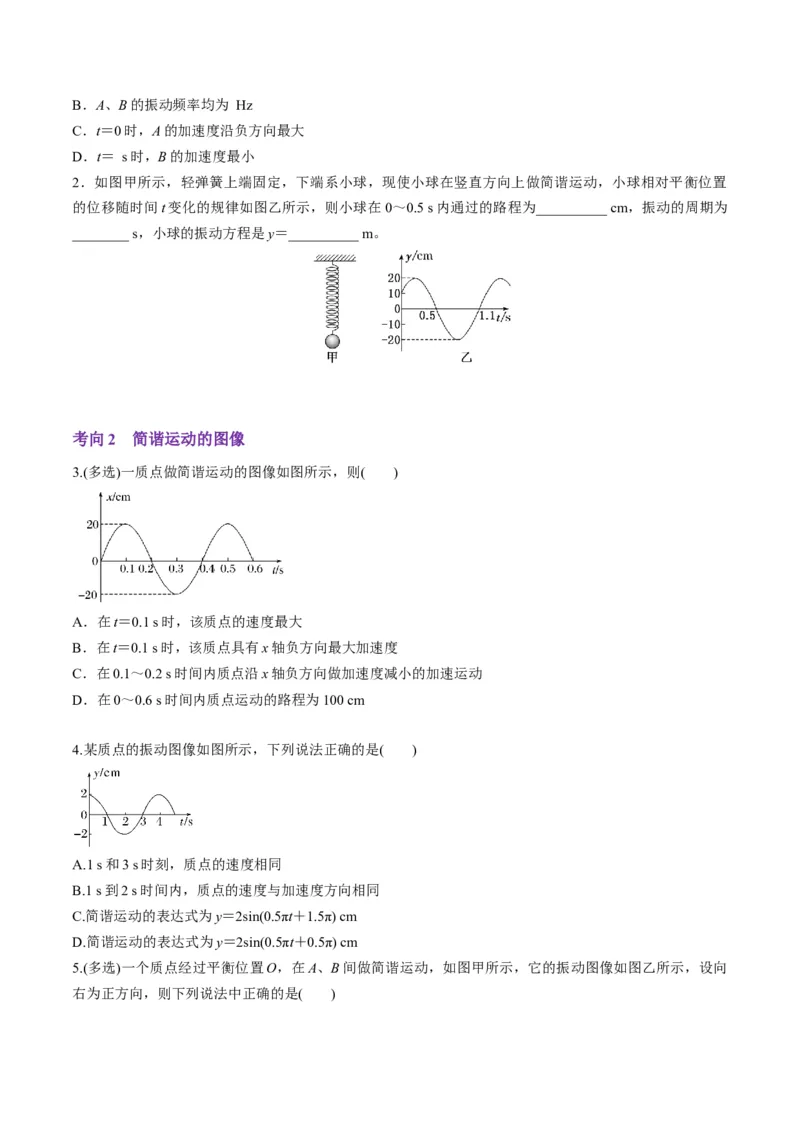

2．如图甲所示，轻弹簧上端固定，下端系小球，现使小球在竖直方向上做简谐运动，小球相对平衡位置
的位移随时间t变化的规律如图乙所示，则小球在0～0.5 s内通过的路程为__________ cm，振动的周期为
________ s，小球的振动方程是y＝__________ m。
考向2 简谐运动的图像
3.(多选)一质点做简谐运动的图像如图所示，则( )
A．在t＝0.1 s时，该质点的速度最大
B．在t＝0.1 s时，该质点具有x轴负方向最大加速度
C．在0.1～0.2 s时间内质点沿x轴负方向做加速度减小的加速运动
D．在0～0.6 s时间内质点运动的路程为100 cm
4.某质点的振动图像如图所示，下列说法正确的是( )
A.1 s和3 s时刻，质点的速度相同
B.1 s到2 s时间内，质点的速度与加速度方向相同
C.简谐运动的表达式为y＝2sin(0.5πt＋1.5π) cm
D.简谐运动的表达式为y＝2sin(0.5πt＋0.5π) cm
5.(多选)一个质点经过平衡位置O，在A、B间做简谐运动，如图甲所示，它的振动图像如图乙所示，设向
右为正方向，则下列说法中正确的是( )A.OB＝5 cm
B.第0.2 s末，质点的速度方向是A→O
C.第0.4 s末，质点的加速度方向是A→O
D.第0.7 s末，质点位置在O点与A点之间

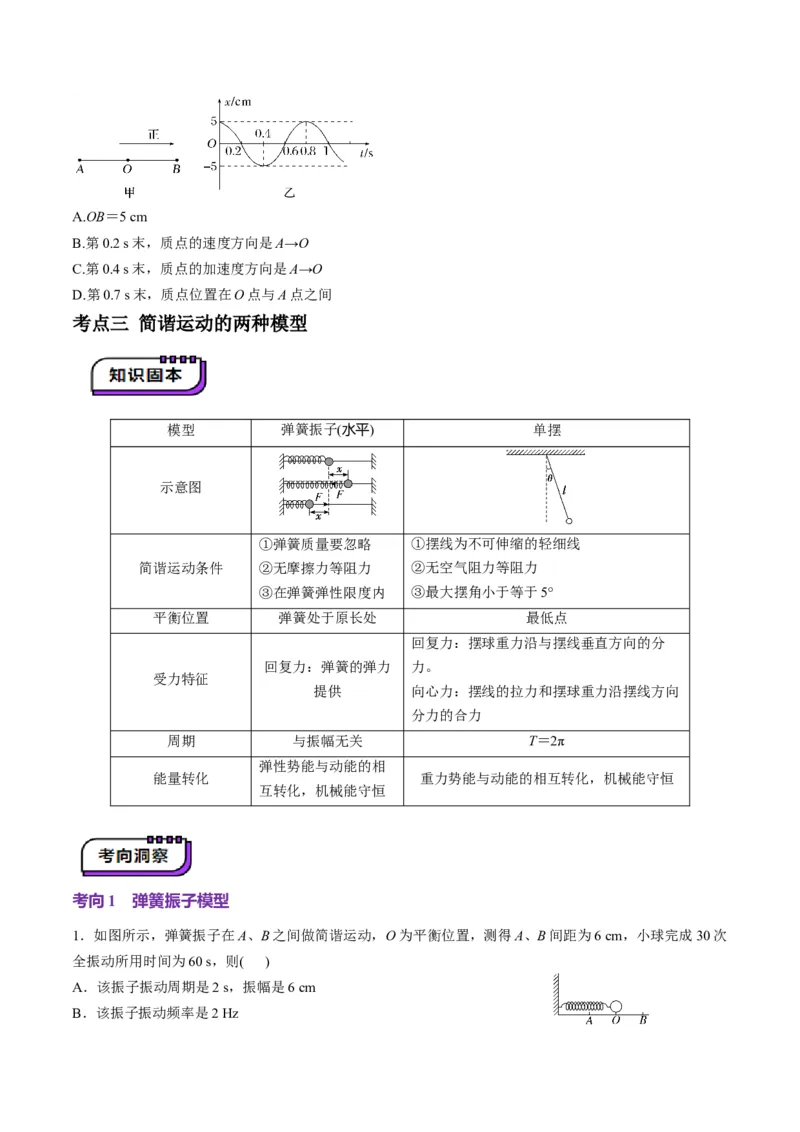

考点三 简谐运动的两种模型
模型 弹簧振子(水平) 单摆
示意图
①弹簧质量要忽略 ①摆线为不可伸缩的轻细线
简谐运动条件 ②无摩擦力等阻力 ②无空气阻力等阻力
③在弹簧弹性限度内 ③最大摆角小于等于5°
平衡位置 弹簧处于原长处 最低点
回复力：摆球重力沿与摆线垂直方向的分
回复力：弹簧的弹力 力。
受力特征
提供 向心力：摆线的拉力和摆球重力沿摆线方向
分力的合力
周期 与振幅无关 T＝2π
弹性势能与动能的相
能量转化 重力势能与动能的相互转化，机械能守恒
互转化，机械能守恒
考向1 弹簧振子模型
1．如图所示，弹簧振子在A、B之间做简谐运动，O为平衡位置，测得A、B间距为6 cm，小球完成30次
全振动所用时间为60 s，则( )
A．该振子振动周期是2 s，振幅是6 cm
B．该振子振动频率是2 HzC．小球完成一次全振动通过的路程是12 cm
D．小球过O点时开始计时，3 s内通过的路程为24 cm

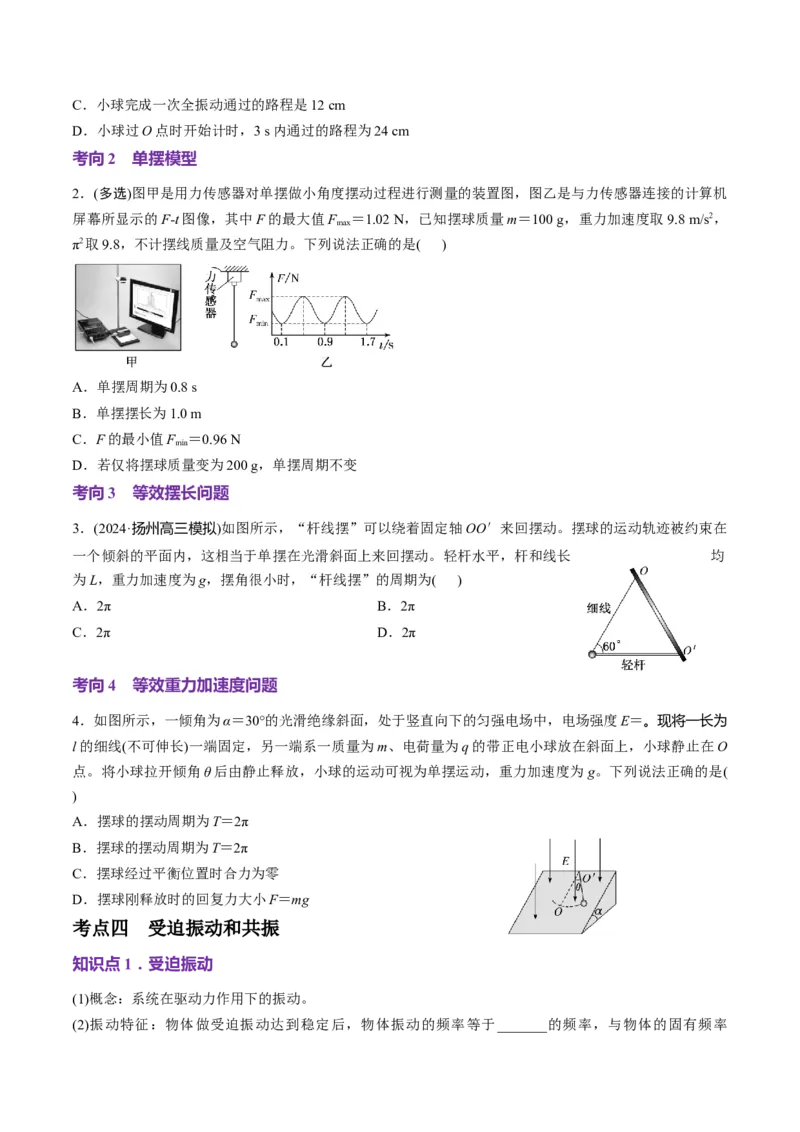

考向2 单摆模型
2．(多选)图甲是用力传感器对单摆做小角度摆动过程进行测量的装置图，图乙是与力传感器连接的计算机
屏幕所显示的F-t图像，其中F的最大值F ＝1.02 N，已知摆球质量m＝100 g，重力加速度取9.8 m/s2，
max
π2取9.8，不计摆线质量及空气阻力。下列说法正确的是( )
A．单摆周期为0.8 s
B．单摆摆长为1.0 m
C．F的最小值F ＝0.96 N
min
D．若仅将摆球质量变为200 g，单摆周期不变
考向3 等效摆长问题
3．(2024·扬州高三模拟)如图所示，“杆线摆”可以绕着固定轴OO′来回摆动。摆球的运动轨迹被约束在
一个倾斜的平面内，这相当于单摆在光滑斜面上来回摆动。轻杆水平，杆和线长 均
为L，重力加速度为g，摆角很小时，“杆线摆”的周期为( )
A．2π B．2π
C．2π D．2π
考向4 等效重力加速度问题
4．如图所示，一倾角为α＝30°的光滑绝缘斜面，处于竖直向下的匀强电场中，电场强度E＝。现将一长为
l的细线(不可伸长)一端固定，另一端系一质量为m、电荷量为q的带正电小球放在斜面上，小球静止在O
点。将小球拉开倾角θ后由静止释放，小球的运动可视为单摆运动，重力加速度为g。下列说法正确的是(
)
A．摆球的摆动周期为T＝2π
B．摆球的摆动周期为T＝2π
C．摆球经过平衡位置时合力为零
D．摆球刚释放时的回复力大小F＝mg
考点四 受迫振动和共振
知识点1．受迫振动
(1)概念：系统在驱动力作用下的振动。
(2)振动特征：物体做受迫振动达到稳定后，物体振动的频率等于_______的频率，与物体的固有频率_______。
知识点2．共振
(1)概念：当驱动力的频率等于物体的_______时，物体做受迫振动的振幅达到_______的现象。
(2)共振的条件：驱动力的频率等于物体的_______。
(3)共振的特征：共振时_______最大。
(4)共振曲线(如图所示)。
f＝f 时，A＝_______，f与f 相差越大，物体做受迫振动的振幅_______。
0 0
知识点3.简谐运动、受迫振动和共振的比较
振动
简谐运动 受迫振动 共振
项目
受力情况 受回复力 受驱动力作用 受驱动力作用
振动周 由系统本身性质决定，即 由驱动力的周期和频率决
T ＝T，f ＝f
驱 0 驱 0
期、频率 固有周期T 和固有频率f 定，即T＝T ，f＝f
0 0 驱 驱
振动物体获得的
振动能量 振动系统的机械能不变 由产生驱动力的物体提供
能量最大
机械工作时底座发生的 共振筛、声音的
常见例子 弹簧振子或单摆(θ<5°)
振动 共鸣等
1.如图所示，我爱发明节目《松果纷纷落》中的松果采摘机利用了机械臂抱紧树干，通过采摘振动头振动
而摇动树干，使得松果脱落，则( )
A．工作中，树干的振动频率可能大于采摘振动头的振动频率
B．采摘振动头停止振动，则树干的振动频率逐渐减小
C．采摘振动头振动频率越大，落果效果越好
D．对于粗细不同的树干可以调整采摘振动头的频率以达到最佳采摘效果
2.一个单摆做受迫振动，其共振曲线(振幅A与驱动力的频率f的关系)如图所示，则( )A．此单摆的固有周期约为0.5 s
B．此单摆的摆长约为1 m
C．若摆长增大，单摆固有频率增大
D．若摆长增大，共振曲线的峰将向右移动

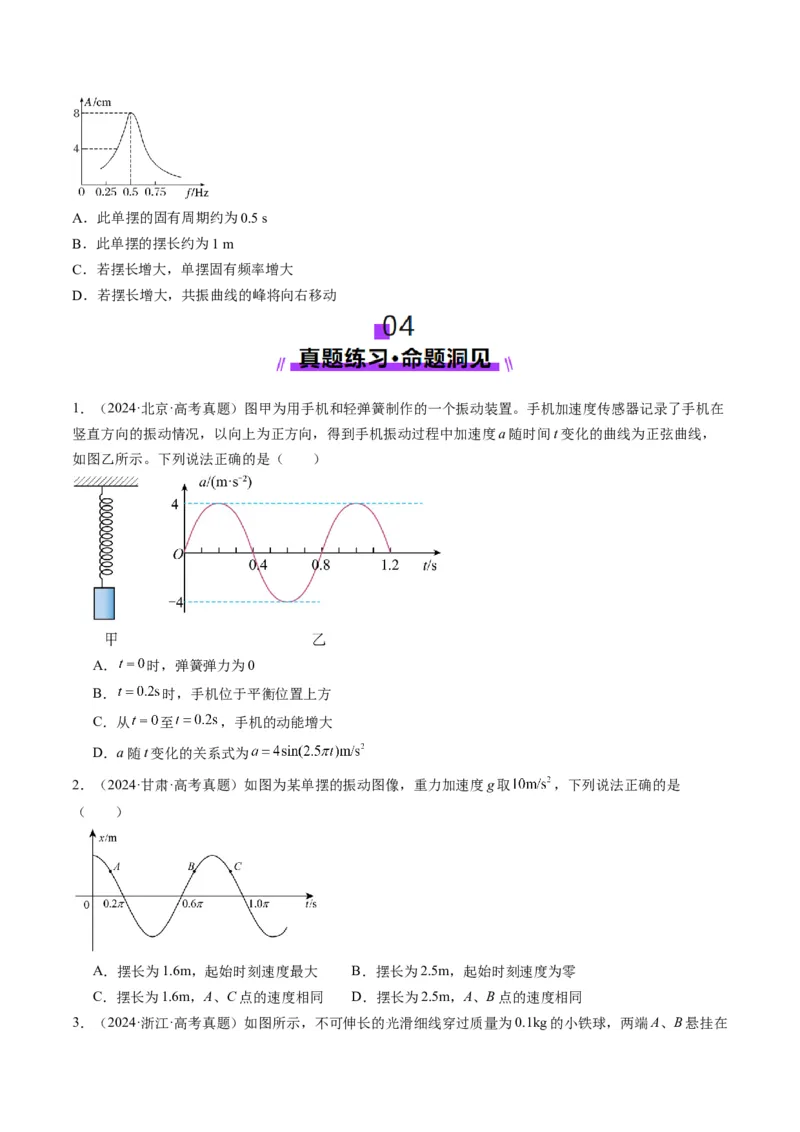

1．（2024·北京·高考真题）图甲为用手机和轻弹簧制作的一个振动装置。手机加速度传感器记录了手机在
竖直方向的振动情况，以向上为正方向，得到手机振动过程中加速度a随时间t变化的曲线为正弦曲线，
如图乙所示。下列说法正确的是（ ）
A． 时，弹簧弹力为0
B． 时，手机位于平衡位置上方
C．从 至 ，手机的动能增大
D．a随t变化的关系式为
2．（2024·甘肃·高考真题）如图为某单摆的振动图像，重力加速度g取 ，下列说法正确的是
（ ）
A．摆长为1.6m，起始时刻速度最大 B．摆长为2.5m，起始时刻速度为零
C．摆长为1.6m，A、C点的速度相同 D．摆长为2.5m，A、B点的速度相同

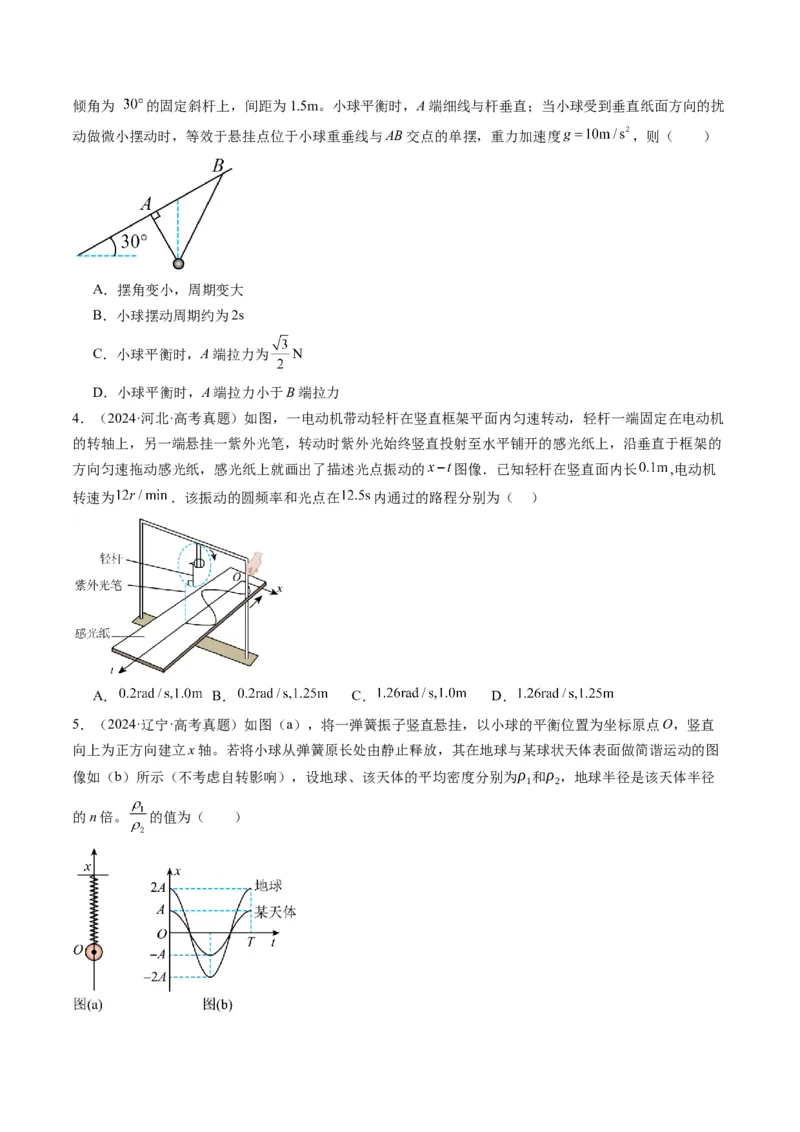

3．（2024·浙江·高考真题）如图所示，不可伸长的光滑细线穿过质量为0.1kg的小铁球，两端A、B悬挂在倾角为 的固定斜杆上，间距为1.5m。小球平衡时，A端细线与杆垂直；当小球受到垂直纸面方向的扰
动做微小摆动时，等效于悬挂点位于小球重垂线与AB交点的单摆，重力加速度 ，则（ ）
A．摆角变小，周期变大
B．小球摆动周期约为2s
C．小球平衡时，A端拉力为 N
D．小球平衡时，A端拉力小于B端拉力
4．（2024·河北·高考真题）如图，一电动机带动轻杆在竖直框架平面内匀速转动，轻杆一端固定在电动机
的转轴上，另一端悬挂一紫外光笔，转动时紫外光始终竖直投射至水平铺开的感光纸上，沿垂直于框架的
方向匀速拖动感光纸，感光纸上就画出了描述光点振动的 图像．已知轻杆在竖直面内长 ,电动机
转速为 ．该振动的圆频率和光点在 内通过的路程分别为（ ）
A． B． C． D．
5．（2024·辽宁·高考真题）如图（a），将一弹簧振子竖直悬挂，以小球的平衡位置为坐标原点O，竖直
向上为正方向建立x轴。若将小球从弹簧原长处由静止释放，其在地球与某球状天体表面做简谐运动的图
像如（b）所示（不考虑自转影响），设地球、该天体的平均密度分别为ρ 和ρ ，地球半径是该天体半径
1 2
的n倍。 的值为（ ）A． B． C． D．

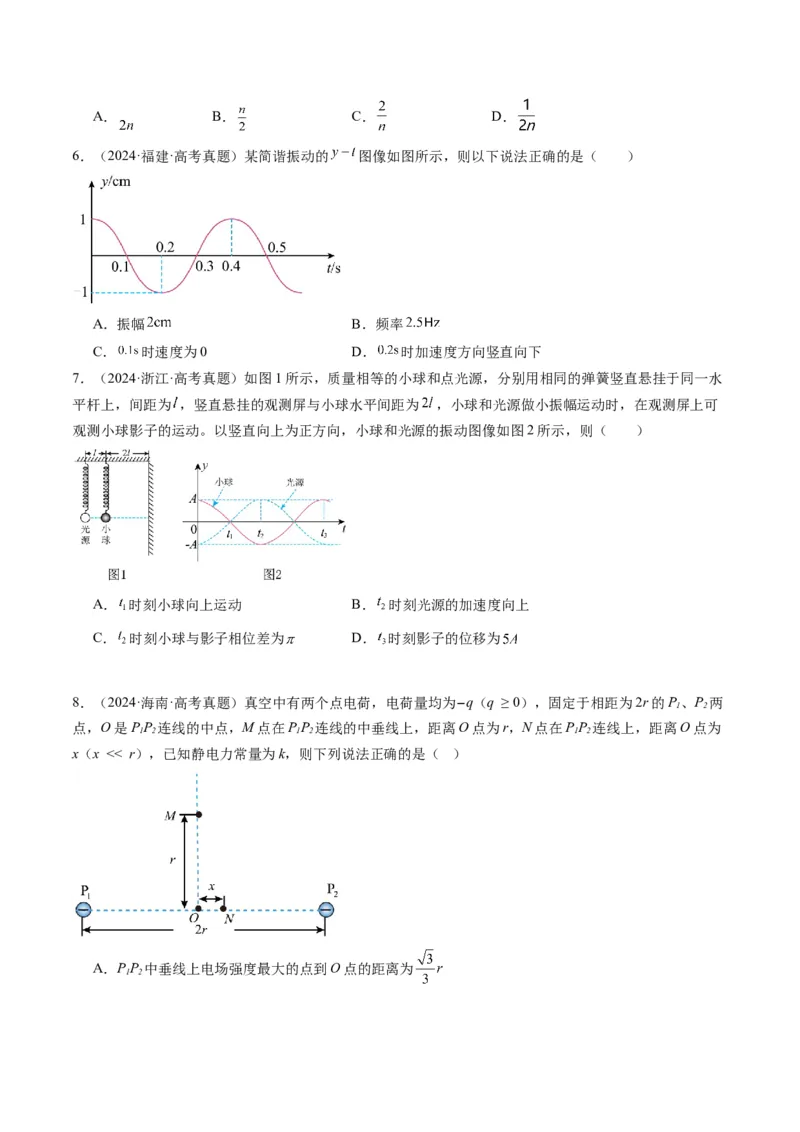

6．（2024·福建·高考真题）某简谐振动的 图像如图所示，则以下说法正确的是（ ）
A．振幅 B．频率
C． 时速度为0 D． 时加速度方向竖直向下
7．（2024·浙江·高考真题）如图1所示，质量相等的小球和点光源，分别用相同的弹簧竖直悬挂于同一水
平杆上，间距为 ，竖直悬挂的观测屏与小球水平间距为 ，小球和光源做小振幅运动时，在观测屏上可
观测小球影子的运动。以竖直向上为正方向，小球和光源的振动图像如图2所示，则（ ）
A． 时刻小球向上运动 B． 时刻光源的加速度向上
C． 时刻小球与影子相位差为 D． 时刻影子的位移为
8．（2024·海南·高考真题）真空中有两个点电荷，电荷量均为−q（q ≥ 0），固定于相距为2r的P、P 两
1 2
点，O是PP 连线的中点，M点在PP 连线的中垂线上，距离O点为r，N点在PP 连线上，距离O点为
1 2 1 2 1 2
x（x << r），已知静电力常量为k，则下列说法正确的是（ ）
A．PP 中垂线上电场强度最大的点到O点的距离为
1 2B．PP 中垂线上电场强度的最大值为
1 2
C．在M点放入一电子，从静止释放，电子的加速度一直减小
D．在N点放入一电子，从静止释放，电子的运动可视为简谐运动
9．（2023·山东·高考真题）如图所示，沿水平方向做简谐振动的质点，依次通过相距L的A、B两点。已
知质点在A点的位移大小为振幅的一半，B点位移大小是A点的 倍，质点经过A点时开始计时，t时刻
第二次经过B点，该振动的振幅和周期可能是（ ）
A． B． C． D．
