考点巩固卷 63 电路的动态分析
建议用时：50分钟
考点序号 考点 题型分布
考点1 “分—总—分”法分析动态电路 4单选+4多选
考点2 “串反并同”法分析动态电路 7单选+1多选
考点01：“分—总—分”法分析动态电路（4单选+4多选）
一、单选题

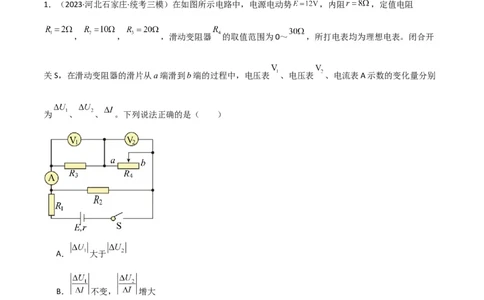

1．（2023·河北石家庄·统考三模）在如图所示电路中，电源电动势 ，内阻 ，定值电阻
， ， ，滑动变阻器 的取值范围为0～ ，所打电表均为理想电表。闭合开
关S，在滑动变阻器的滑片从a端滑到b端的过程中，电压表 、电压表 、电流表A示数的变化量分别
为 、 、 。下列说法正确的是（ ）
A． 大于
B． 不变， 增大
C． 的功率先增大后减小，最大值为0.36W
D．电源的输出功率先增大后减小，最大值为4.5W
2．（2023·重庆合川·统考模拟预测）在如图所示的电路中，当闭合开关S后，若将滑动变阻器的滑片P向
下调节，则正确的是（ ）A．电路再次稳定时，电源效率增加
B．灯L 变暗，电流表的示数减小
2
C．灯L 变亮，电压表的示数减小
1
D．电容器存储的电势能增加

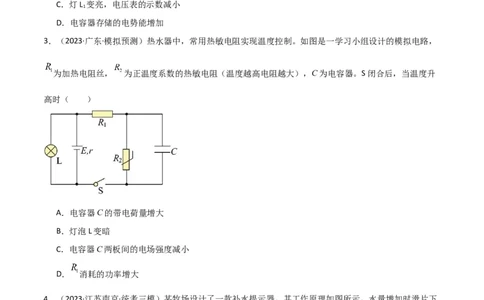

3．（2023·广东·模拟预测）热水器中，常用热敏电阻实现温度控制。如图是一学习小组设计的模拟电路，
为加热电阻丝， 为正温度系数的热敏电阻（温度越高电阻越大），C为电容器。S闭合后，当温度升
高时（ ）
A．电容器C的带电荷量增大
B．灯泡L变暗
C．电容器C两板间的电场强度减小
D． 消耗的功率增大
4．（2023·江苏南京·统考三模）某牧场设计了一款补水提示器，其工作原理如图所示，水量增加时滑片下
移，电表均为理想电表。下列说法正确的是（ ）A．若选择电压表，水量增多时电压表示数变大
B．若选择电流表，水量增多时电流表示数变小
C．若选择电流表，与电压表相比，电路更节能
D．若选择电压表，增加 可提高灵敏度
二、多选题

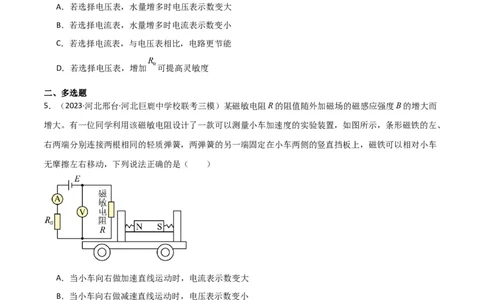

5．（2023·河北邢台·河北巨鹿中学校联考三模）某磁敏电阻R的阻值随外加磁场的磁感应强度B的增大而
增大。有一位同学利用该磁敏电阻设计了一款可以测量小车加速度的实验装置，如图所示，条形磁铁的左、
右两端分别连接两根相同的轻质弹簧，两弹簧的另一端固定在小车两侧的竖直挡板上，磁铁可以相对小车
无摩擦左右移动，下列说法正确的是（ ）
A．当小车向右做加速直线运动时，电流表示数变大
B．当小车向右做减速直线运动时，电压表示数变小
C．当小车向左做加速直线运动时，电流表示数变大
D．当小车向左做减速直线运动时，电压表示数变小
6．（2023·湖北·模拟预测）在如图甲所示电路中，闭合开关S，图乙中三条图线分别表示了三个电压表示
数与电流表示数随滑动触头P滑动的过程中变化的情况，以下说法正确的是（ ）A．滑动变阻器的滑动触头P向上滑动，电流表示数逐渐变大
B．图线a表示的是电压表 的示数随电流表示数变化的情况
C．此过程中电压表V 示数的变化量ΔU 和电流表示数变化量ΔI比值的绝对值为 的阻值
3 3
D．此过程中电压表V 示数的变化量ΔU，电压表V 示数的变化量ΔU，电压表V 示数的变化量ΔU 和
1 1 2 2 3 3
电流表示数变化量ΔI满足关系式

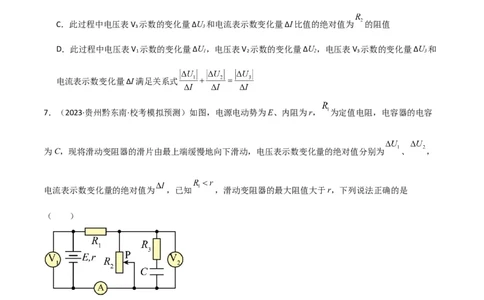

7．（2023·贵州黔东南·校考模拟预测）如图，电源电动势为E、内阻为r， 为定值电阻，电容器的电容
为C，现将滑动变阻器的滑片由最上端缓慢地向下滑动，电压表示数变化量的绝对值分别为 、 ，
电流表示数变化量的绝对值为 ，已知 ，滑动变阻器的最大阻值大于r，下列说法正确的是
（ ）
A． 、 示数增大，A的示数减小
B． 、 、A的示数均增大
C． 两端电压增大
D．电容器增加的电荷量为8．（2023·海南省直辖县级单位·嘉积中学校考模拟预测）如图所示的电路中，电源电动势为E，内阻为r，
开关S闭合后，平行板电容器中的带电液滴M处于静止状态，电流表和电压表均为理想电表，则（ ）
A．带电液滴M一定带正电
B． 的滑片向上端移动时，电流表示数减小，电压表示数增大， 功率增大
C．若仅将电容器下极板稍微向上平移，带电液滴M将向上极板运动
D．若将开关S断开，带电液滴M将向下极板运动
考点02：“串反并同”法分析动态电路（7单选+1多选）
一、单选题
1．（2023·上海·模拟预测）如图所示的电路中，R、R 是定值电阻，电表均为理想电表，R 是磁敏材料制
1 2 B
定的元件（其特点无磁场时处于断开状态，有磁场出现时导通）。闭合开关S，滑动变阻器R的滑片处于
某位置，当有磁铁靠近R 附近时，（ ）
B
A．电流表读数减小 B．R 的功率减小
1
C．电压表读数增大 D．电源总功率增大
2．（2023·四川成都·成都市第二十中学校校考模拟预测）如图，平行金属板间带电质点P处于静止状态，
不考虑电流表和电压表对电路的影响，选地面的电势为零，当滑动变阻器R 的滑片向b端移动时，下列说
4法正确的是（ ）
A．电压表读数增大
B．若带电质点P固定，则其电势能增大
C．电容器极板带电量增大
D．若电压表、电流表的示数变化量分别为U和I，则
3．（2023·全国·二模）如图甲所示，两个电压表均视为理想电表，电阻 为压敏电阻（阻值随所受压力的
增大而减小，用柔软的导线与其他电学元件相连且导线足够长），在其受压面上固定一物块。如图乙所示，
一半圆柱的工件固定在实验桌面上，A为半圆水平直径的端点，B为半圆的最高点。闭合电键S，将物块和
压敏电阻一起置于圆柱表面上，用方向始终沿圆弧的切线方向的力F推物块，使物块和压敏电阻由A点缓
慢移动到B点，在此过程中，电压表 的示数改变量大小为 ，电压表 的示数改变量大小为 ，
、 分别是电压表 、 示数。下列说法正确的是（ ）
A．电压表 的示数 变小 B．电压表 的示数 变小
C． 一定小于 D． 消耗的电功率逐渐减小
4．（2023·重庆·模拟预测）如图所示的电路中，电源的电动势为E、内阻为r，C为电容器，R(R>r)和R
1 1 2为定值电阻，R 为光敏电阻（阻值随光照强度的增大而减小），A为理想电流表，G为灵敏电流计，当开
3
关S闭合且电路稳定后，在逐渐增大对R 的光照强度的过程中（ ）
3
A．电源的输出功率可能先增大后减小 B．A表的示数变小
C．电源的效率变小 D．G表中有从a至b的电流
5．（2023·浙江·模拟预测）如图所示的电路中，电源内阻不可忽略。开关S闭合后，在滑动变阻器R 的滑
2
动触片由a向b缓慢移动的过程中，下列说法正确的是（ ）
A．R 的电功率增大
1
B．电压表的示数增大
C．电流表的示数增大
D．电容器C所带的电荷量减小
6．（2023·重庆·校联考一模）在如图所示的电路中，R 为定值电阻，R 为可变电阻，电源的电动势为E，
1 2
内阻为r。设电流表A的示数为I，电压表V的示数为U，当R 的滑动触点向a端移动时，则（ ）
2
A．I变大，U变小 B．I变大，U变大
C．I变小，U变大 D．I变小，U变小
7．（2023·黑龙江大庆·大庆中学校考一模）如图所示，开关S闭合后，带电质点P在平行金属板中处于静
止状态。则（ ）A．质点P一定带正电
B．滑片向a端移动时，两只电表的示数均增大
C．滑片向a端移动时，质点P将向上板运动
D．若将开关S断开，质点P将向下板运动
二、多选题
8．（2023·北京昌平·校联考模拟预测）在如图所示的电路中，灯泡L的电阻小于电源的内阻r，闭合电键
S，将滑动变阻器滑片P向左移动一段距离后，下列结论正确的是（ ）
A．灯泡L变亮
B．电流表读数变小，电压表读数变大
C．电源的输出功率变小
D．电容器C上电荷量增多
