考点巩固卷 62
闭合电路欧姆定律的综合应用
建议用时：50分钟
考点序号 考点 题型分布
考点1 闭合电路欧姆定律的内容及表达式 5单选
考点2 闭合电路欧姆定律中的图像问题 5单选+1解答
考点3 闭合电路欧姆定律中的功率和效率问题 4单选+3多选
考点01：闭合电路欧姆定律的内容及表达式（5单选）
一、单选题

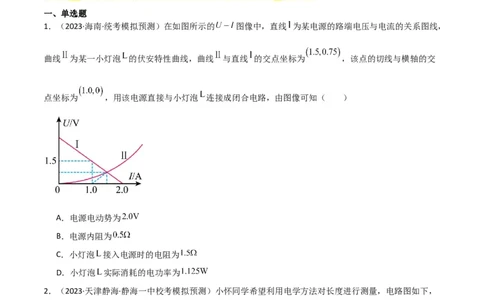

1．（2023·海南·统考模拟预测）在如图所示的 图像中，直线 为某电源的路端电压与电流的关系图线，
曲线 为某一小灯泡 的伏安特性曲线，曲线 与直线 的交点坐标为 ，该点的切线与横轴的交
点坐标为 ，用该电源直接与小灯泡 连接成闭合电路，由图像可知（ ）
A．电源电动势为
B．电源内阻为
C．小灯泡 接入电源时的电阻为
D．小灯泡 实际消耗的电功率为
2．（2023·天津静海·静海一中校考模拟预测）小怀同学希望利用电学方法对长度进行测量，电路图如下，
其中电源电动势为6V，内阻为1，电流表量程为 ，内阻为1，有一长方体导体材料R，x、y、z
方向上棱长分别为dcm、2cm、1cm，先将R沿x轴方向接入电路，电流表示数1A，再将R沿y轴方向接入
电路，电流表示数2A，则下列说法正确的是（ ）A．
B．沿x、y、z三个方向接入R，电源效率最大约为
C．沿x、y、z三个方向接入R，电流表示数均不会超量程
D．沿x、y、z三个方向接入R，R的功率最小为2W

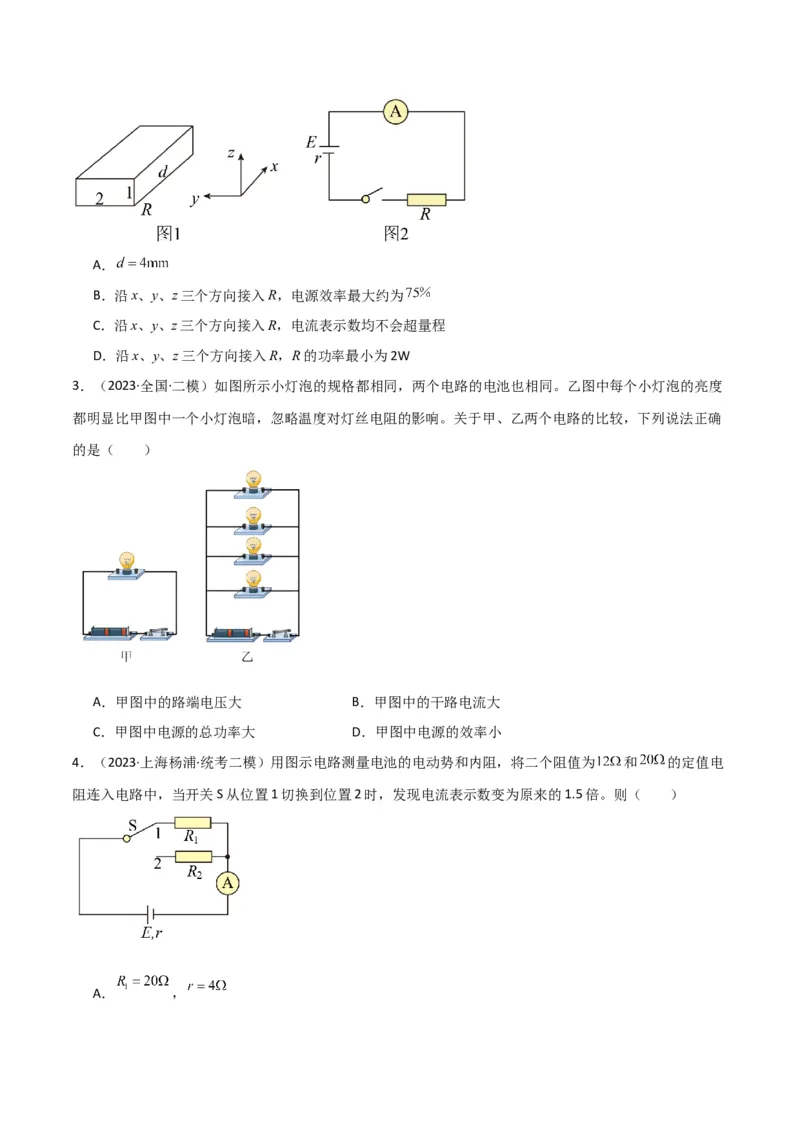

3．（2023·全国·二模）如图所示小灯泡的规格都相同，两个电路的电池也相同。乙图中每个小灯泡的亮度
都明显比甲图中一个小灯泡暗，忽略温度对灯丝电阻的影响。关于甲、乙两个电路的比较，下列说法正确
的是（ ）
A．甲图中的路端电压大 B．甲图中的干路电流大
C．甲图中电源的总功率大 D．甲图中电源的效率小
4．（2023·上海杨浦·统考二模）用图示电路测量电池的电动势和内阻，将二个阻值为 和 的定值电
阻连入电路中，当开关S从位置1切换到位置2时，发现电流表示数变为原来的1.5倍。则（ ）
A． ，B． ，
C． ，
D． ，
5．（2023·海南海口·海南中学校考二模）某同学利用电压传感器来研究电感线圈工作时的特点。图甲中三
个灯泡完全相同，不考虑温度对灯泡电阻的影响。在闭合开关S的同时开始采集数据，当电路达到稳定状
态后断开开关。图乙是由传感器得到的电压u随时间t变化的图像。不计电源内阻及电感线圈L的电阻。
下列说法正确的是（ ）
A．开关S闭合瞬间，流经灯 和 的电流相等
B．开关S闭合瞬间至断开前，流经灯 的电流保持不变
C．开关S断开瞬间，灯 闪亮一下再熄灭
D．根据题中信息，可以推算出图乙中 与 的比值
考点02：闭合电路欧姆定律中的图像问题（5单选+1解答）
一、单选题

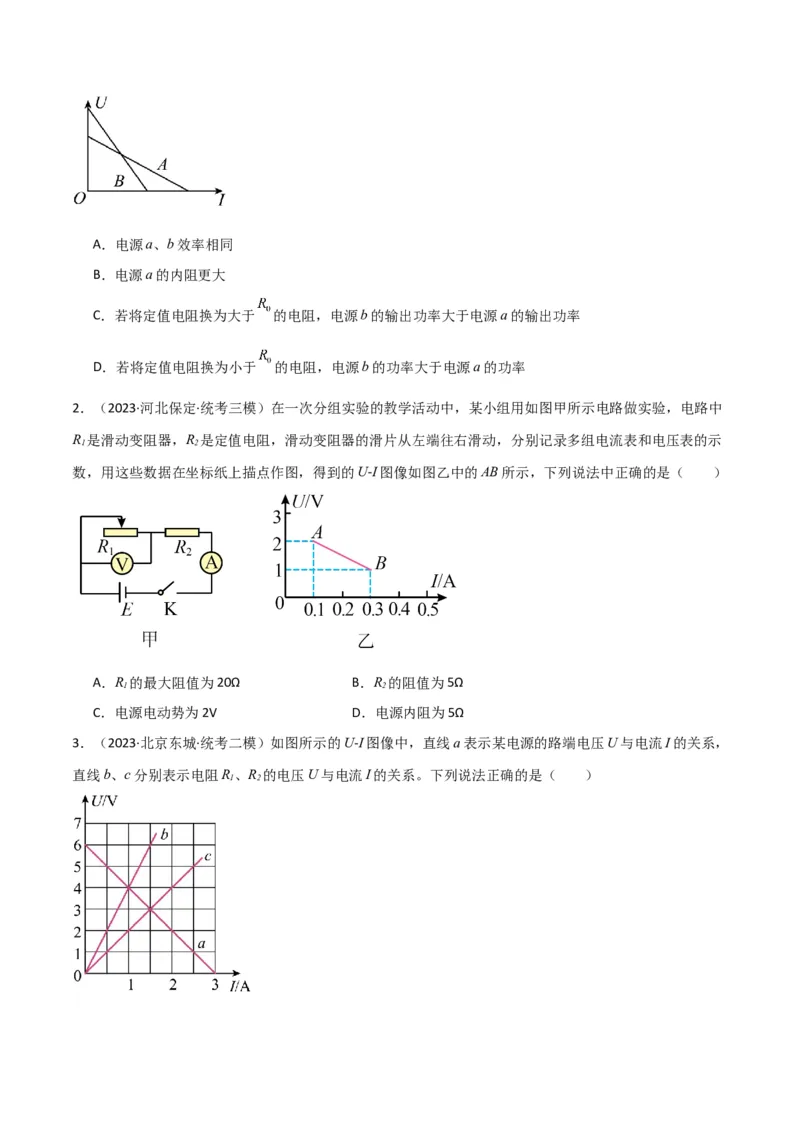

1．（2023·江苏镇江·统考三模）如图所示，直线A、B分别为电源a、b的路端电压与电源电流的关系图像，
将一定值电阻 分别接到a、b两电源上， 功率相等。则（ ）A．电源a、b效率相同
B．电源a的内阻更大
C．若将定值电阻换为大于 的电阻，电源b的输出功率大于电源a的输出功率
D．若将定值电阻换为小于 的电阻，电源b的功率大于电源a的功率
2．（2023·河北保定·统考三模）在一次分组实验的教学活动中，某小组用如图甲所示电路做实验，电路中
R 是滑动变阻器，R 是定值电阻，滑动变阻器的滑片从左端往右滑动，分别记录多组电流表和电压表的示
1 2
数，用这些数据在坐标纸上描点作图，得到的U-I图像如图乙中的AB所示，下列说法中正确的是（ ）
A．R 的最大阻值为20Ω B．R 的阻值为5Ω
1 2
C．电源电动势为2V D．电源内阻为5Ω
3．（2023·北京东城·统考二模）如图所示的U-I图像中，直线a表示某电源的路端电压U与电流I的关系，
直线b、c分别表示电阻R、R 的电压U与电流I的关系。下列说法正确的是（ ）
1 2A．电阻R、R 的阻值之比为4:3
1 2
B．该电源的电动势为6V，内阻为3Ω
C．只将R 与该电源组成闭合电路时，电源的输出功率为6W
1
D．只将R 与该电源组成闭合电路时，内、外电路消耗的电功率之比为1:1
2
4．（2023·全国·模拟预测）图甲为某电源的U-I图线，图乙为某小灯泡的U-I图线，则下列说法正确的是
（ ）
A．电源的内阻为5Ω
B．把电源和小灯泡组成闭合回路，小灯泡的功率约为0.3W
C．小灯泡的电阻随着功率的增大而减小
D．把电源和小灯泡组成闭合回路，电路的总功率约为0.3W

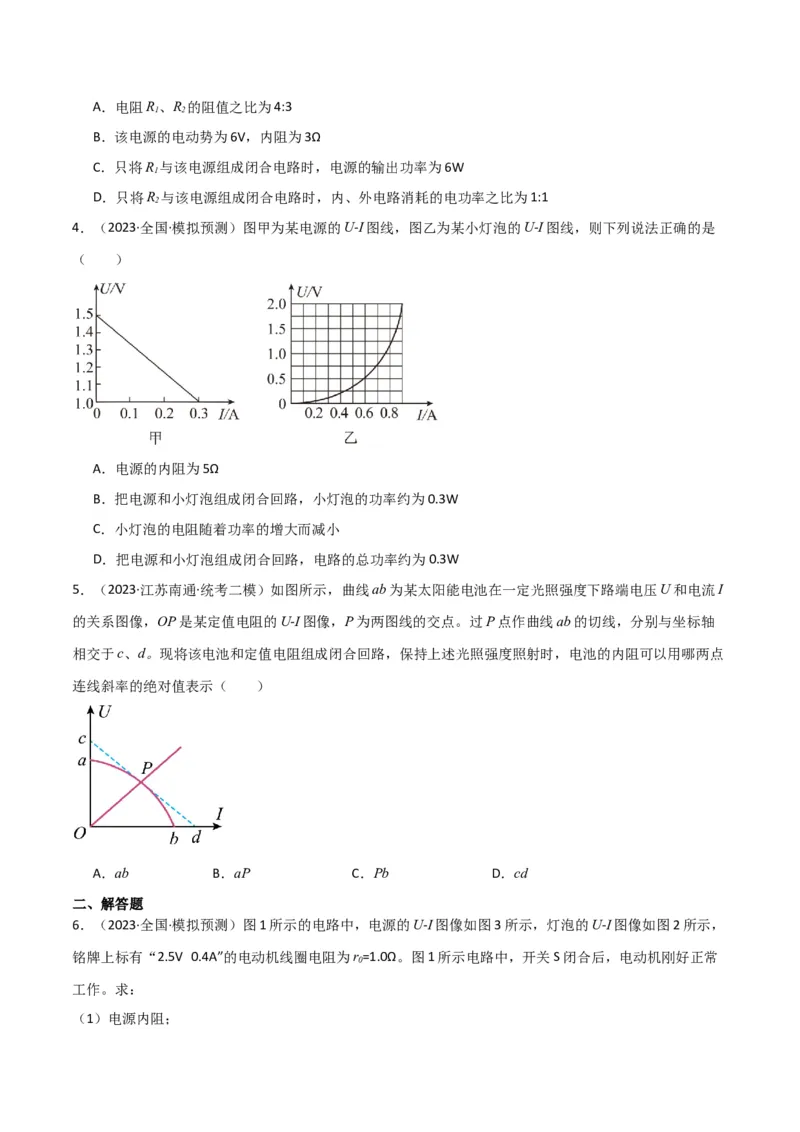

5．（2023·江苏南通·统考二模）如图所示，曲线ab为某太阳能电池在一定光照强度下路端电压U和电流I
的关系图像，OP是某定值电阻的U-I图像，P为两图线的交点。过P点作曲线ab的切线，分别与坐标轴
相交于c、d。现将该电池和定值电阻组成闭合回路，保持上述光照强度照射时，电池的内阻可以用哪两点
连线斜率的绝对值表示（ ）
A．ab B．aP C．Pb D．cd
二、解答题
6．（2023·全国·模拟预测）图1所示的电路中，电源的U-I图像如图3所示，灯泡的U-I图像如图2所示，
铭牌上标有“2.5V 0.4A”的电动机线圈电阻为r=1.0Ω。图1所示电路中，开关S闭合后，电动机刚好正常
0
工作。求：
（1）电源内阻；（2）电动机正常工作时，小灯泡的电功率；
（3）若某时刻出现故障，电动机卡死不转，电动机线圈的电功率为多少。
考点03：闭合电路欧姆定律中的功率和效率问题（4单选+3多选）
一、单选题
1．（2023·湖北·模拟预测）如图所示，曲线C 、C 是闭合回路中内、外电路消耗的电功率随电流变化的图
1 2
线。由该图可知下列说法中错误的是（ ）
A．电源的电动势为E=4V内电阻为r=1 Ω
B．短路电流为4A
C．电源输出功率最大值为4 W
D．曲线C 是外电路消耗的电功率随电流变化的图线，C 是内电路消耗的电功率随电流变化的图线。
1 2
2．（2023·海南·统考模拟预测）如图，电阻丝 的总电阻为 ，其电阻率不随温度的变化而改变。将它
与电阻值为R的定值电阻串联接在内阻不计的电源两端，电压表为理想电表。闭合开关S，将滑片P由a
向b移动，则金属丝两端的电压U和功率P（ ）A．U不变 B．U增大
C．P减小 D．P先增大后减小
3．（2023·海南海口·统考模拟预测）如图所示的电路，有定值电阻 、 ，滑动变阻器 、电流表、电
压表、电容器，内阻不能忽略的电源。开关 闭合，滑动变阻器 滑片向上滑动，待电路稳定后，与滑动
前相比，下列说法正确的是（ ）
A．电源的效率增加 B．电压表示数减小
C．电容器电量增加 D．电流表示数减小
4．（2023·江苏·统考二模）硅光电池是一种太阳能电池，具有低碳环保的优点。如图所示，图线 是该电
池在某光照强度下路端电压 和电流 的关系图像，图线 是某电阻 的 图像。在同等光照强度下，
当它们组成闭合回路时，下列说法正确的是（ ）
A．电源的输出功率
B．电池的内阻
C．电池的效率为D．硅光电池的内阻消耗的热功率
二、多选题
5．（2023·湖南·校联考模拟预测）如图所示的电路中，电源电动势为12V，内阻为 。四个电阻的阻值已
在图中标出，电容器的电容 。闭合开关 、 ，电路稳定后，则（ ）
A．电源的输出功率为12W
B．电容器所带电荷量为
C．断开开关 ，稳定后电容器上极板所带电荷量与断开前相比的变化量为
D．断开开关 ，电源的输出功率增大
6．（2023·福建·统考一模）如图所示，为两个小灯泡 、 的伏安特性曲线，将这两个小灯泡并联后，接
在电动势为3V，内阻 的电源上，则（ ）
A． 中的电流约为0.3A B．电源的效率约为50%
C． 的电功率约为0.2W D．电源输出功率约为0.75W
7．（2023·山东·模拟预测）如图，电源内阻 r＜R，在滑动变阻器的滑片P向上端滑动过程中，下列说法
1
正确的是（ ）A．电压表示数增大，电流表示数减小
B．电压表示数减小，电流表示数增大
C．定值电阻R 消耗的功率增大
2
D．电源输出功率先增大后减小
