考点巩固卷 64 电路故障分析模型
建议用时：50分钟

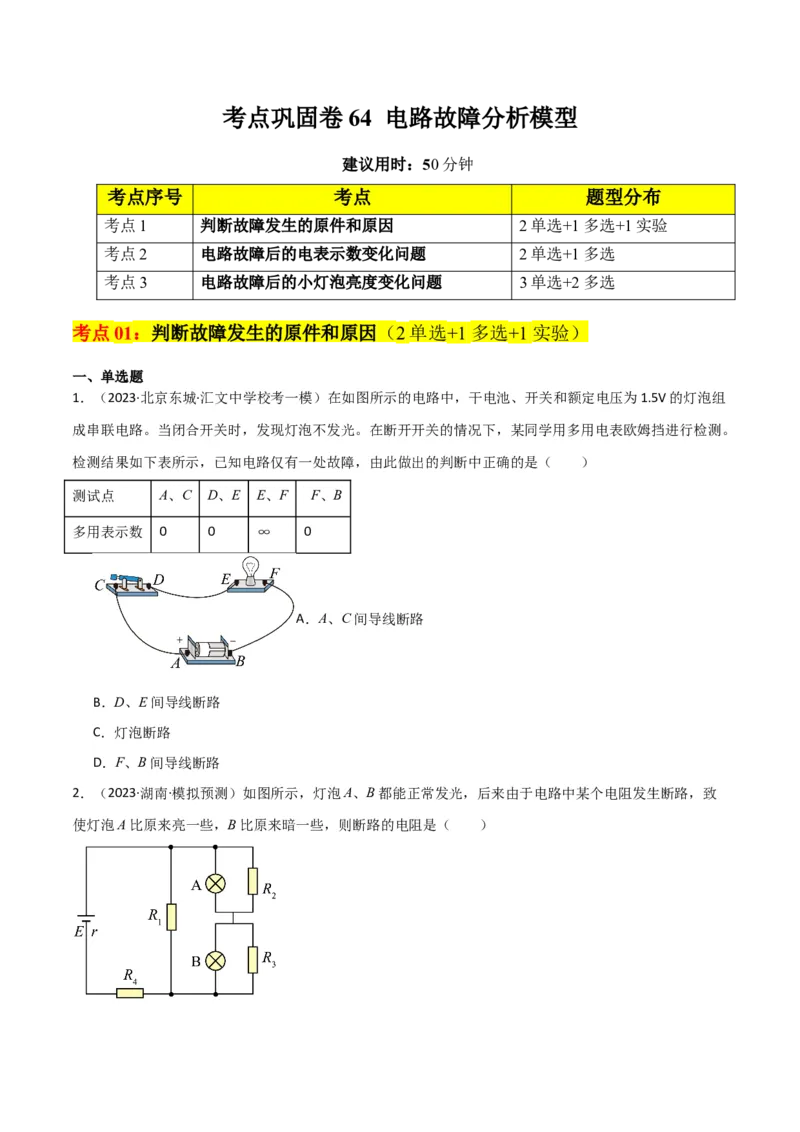

考点序号 考点 题型分布
考点1 判断故障发生的原件和原因 2单选+1多选+1实验
考点2 电路故障后的电表示数变化问题 2单选+1多选
考点3 电路故障后的小灯泡亮度变化问题 3单选+2多选

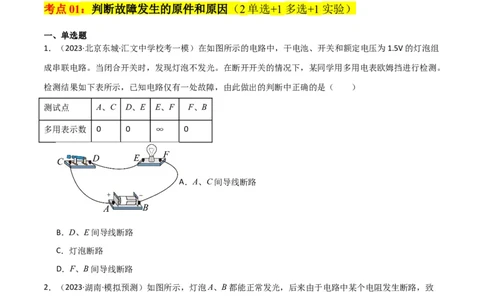

考点01：判断故障发生的原件和原因（2单选+1多选+1实验）
一、单选题
1．（2023·北京东城·汇文中学校考一模）在如图所示的电路中，干电池、开关和额定电压为1.5V的灯泡组
成串联电路。当闭合开关时，发现灯泡不发光。在断开开关的情况下，某同学用多用电表欧姆挡进行检测。
检测结果如下表所示，已知电路仅有一处故障，由此做出的判断中正确的是（ ）
测试点 A、C D、E E、F F、B
多用表示数 0 0 ∞ 0
A．A、C间导线断路
B．D、E间导线断路
C．灯泡断路
D．F、B间导线断路
2．（2023·湖南·模拟预测）如图所示，灯泡A、B都能正常发光，后来由于电路中某个电阻发生断路，致
使灯泡A比原来亮一些，B比原来暗一些，则断路的电阻是（ ）A．R B．R C．R D．R
1 3 2 4
二、多选题

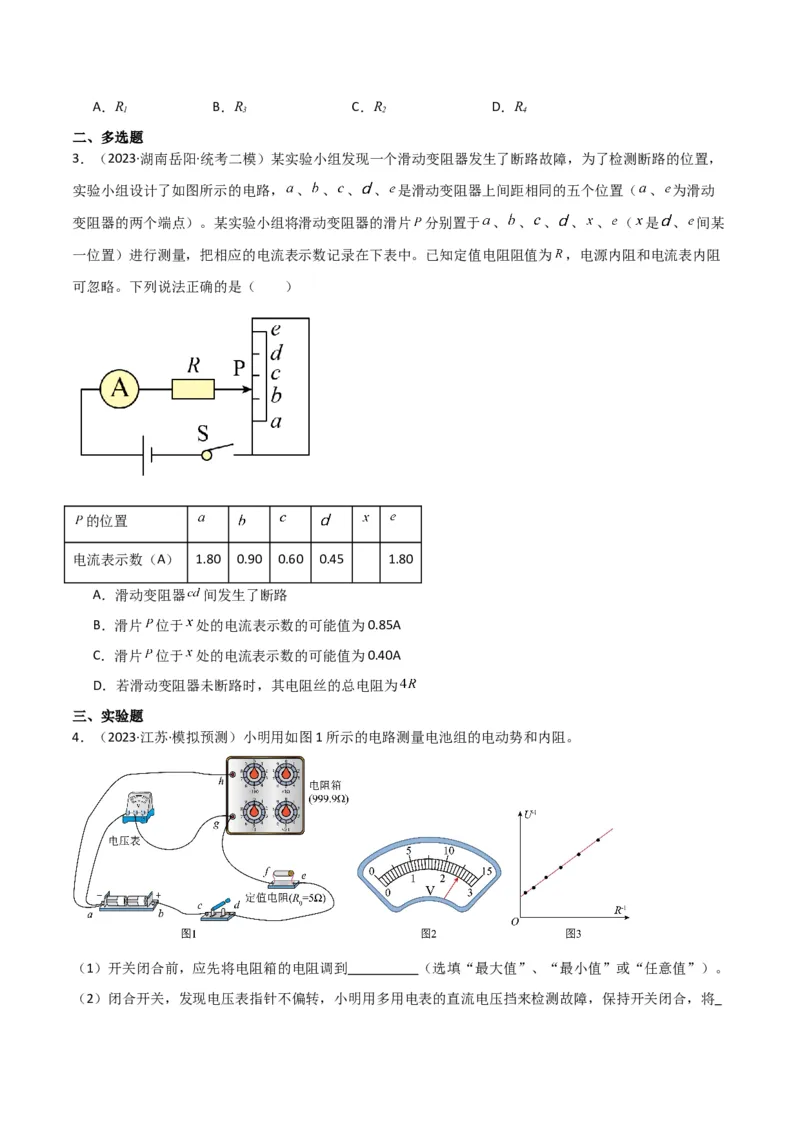

3．（2023·湖南岳阳·统考二模）某实验小组发现一个滑动变阻器发生了断路故障，为了检测断路的位置，
实验小组设计了如图所示的电路， 、 、 、 、 是滑动变阻器上间距相同的五个位置（ 、 为滑动
变阻器的两个端点）。某实验小组将滑动变阻器的滑片 分别置于 、 、 、 、 、 （ 是 、 间某
一位置）进行测量，把相应的电流表示数记录在下表中。已知定值电阻阻值为 ，电源内阻和电流表内阻
可忽略。下列说法正确的是（ ）

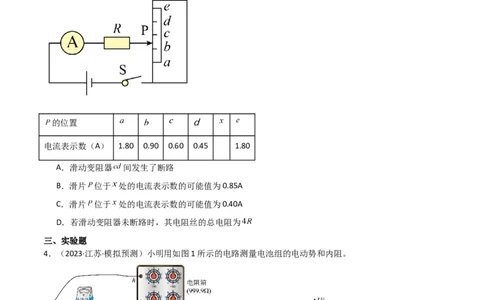

的位置
电流表示数（A） 1.80 0.90 0.60 0.45 1.80
A．滑动变阻器 间发生了断路
B．滑片 位于 处的电流表示数的可能值为0.85A
C．滑片 位于 处的电流表示数的可能值为0.40A
D．若滑动变阻器未断路时，其电阻丝的总电阻为
三、实验题
4．（2023·江苏·模拟预测）小明用如图1所示的电路测量电池组的电动势和内阻。
（1）开关闭合前，应先将电阻箱的电阻调到 （选填“最大值”、“最小值”或“任意值”）。

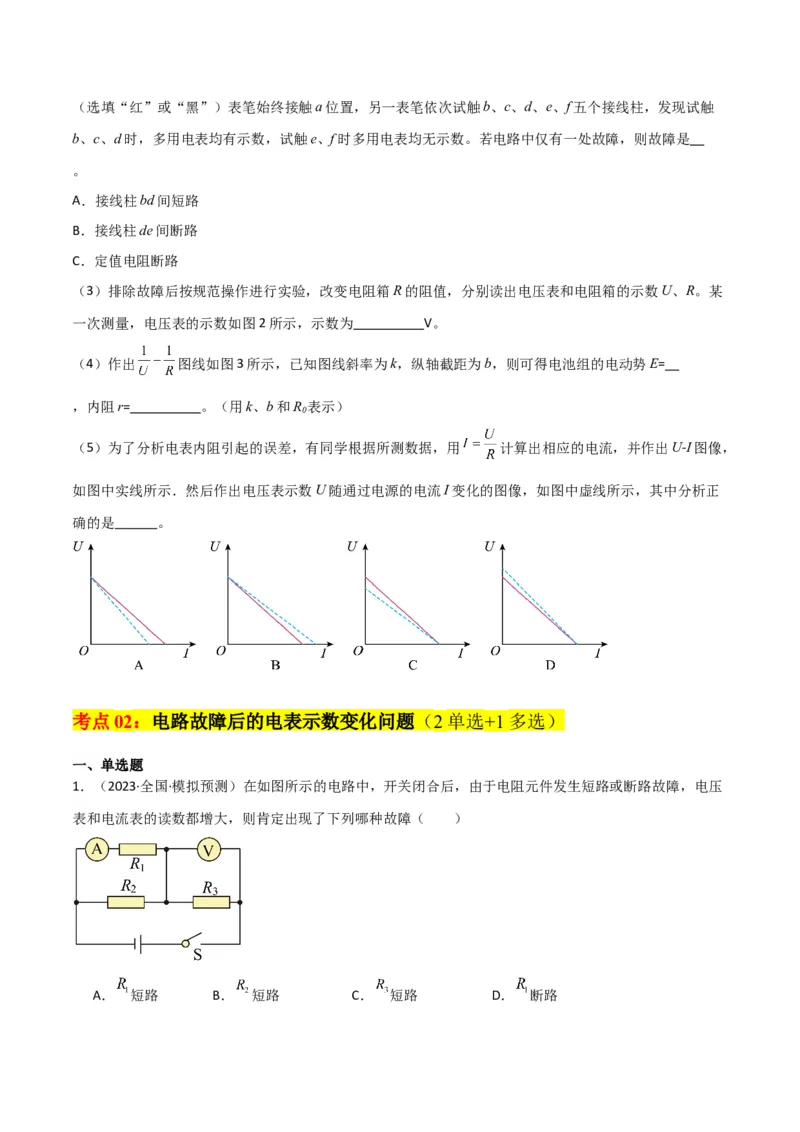

（2）闭合开关，发现电压表指针不偏转，小明用多用电表的直流电压挡来检测故障，保持开关闭合，将（选填“红”或“黑”）表笔始终接触a位置，另一表笔依次试触b、c、d、e、f五个接线柱，发现试触
b、c、d时，多用电表均有示数，试触e、f时多用电表均无示数。若电路中仅有一处故障，则故障是
。
A．接线柱bd间短路
B．接线柱de间断路
C．定值电阻断路

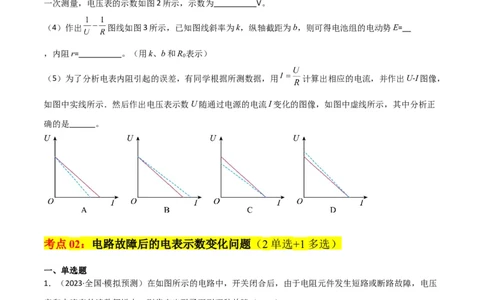

（3）排除故障后按规范操作进行实验，改变电阻箱R的阻值，分别读出电压表和电阻箱的示数U、R。某
一次测量，电压表的示数如图2所示，示数为 V。
（4）作出 图线如图3所示，已知图线斜率为k，纵轴截距为b，则可得电池组的电动势E=
，内阻r= 。（用k、b和R 表示）
0
（5）为了分析电表内阻引起的误差，有同学根据所测数据，用 计算出相应的电流，并作出U-I图像，
如图中实线所示．然后作出电压表示数U随通过电源的电流I变化的图像，如图中虚线所示，其中分析正
确的是 。
考点02：电路故障后的电表示数变化问题（2单选+1多选）
一、单选题
1．（2023·全国·模拟预测）在如图所示的电路中，开关闭合后，由于电阻元件发生短路或断路故障，电压
表和电流表的读数都增大，则肯定出现了下列哪种故障（ ）

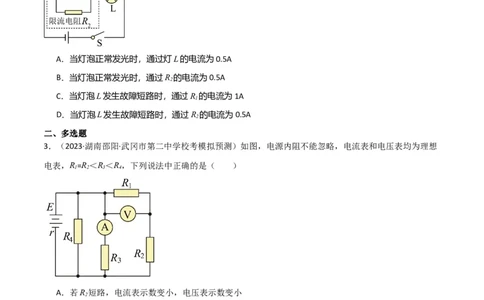

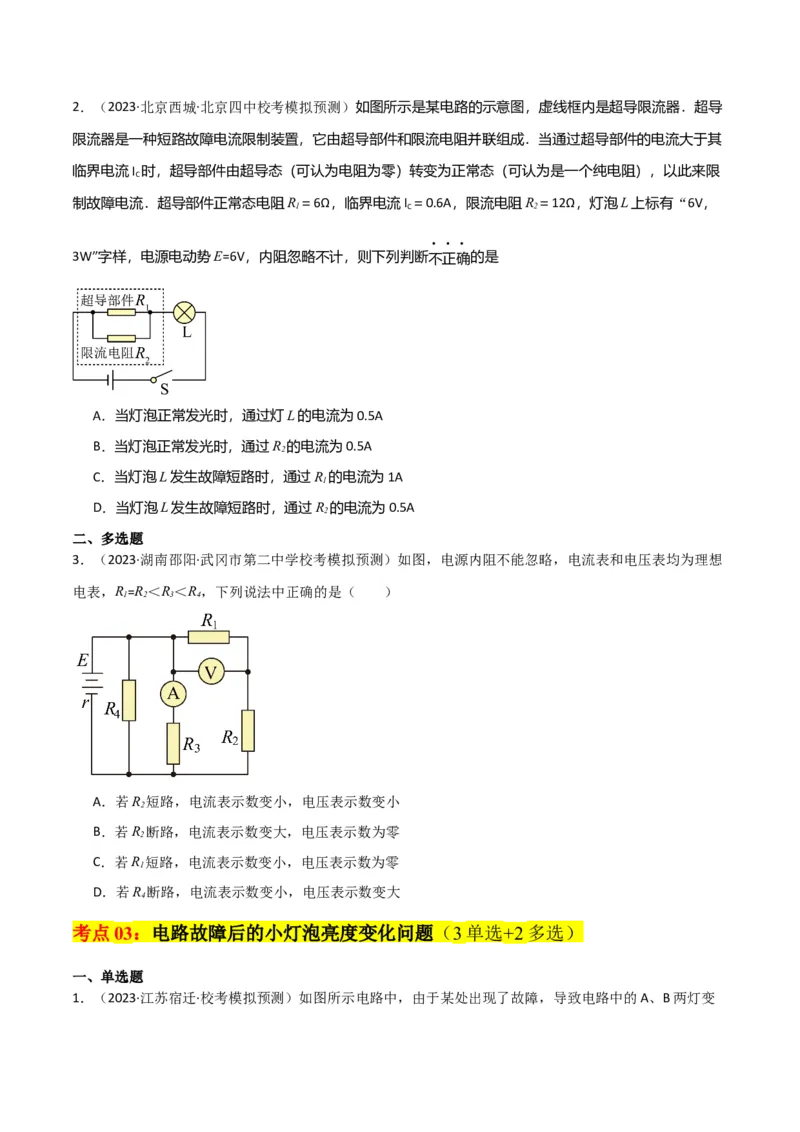

A． 短路 B． 短路 C． 短路 D． 断路2．（2023·北京西城·北京四中校考模拟预测）如图所示是某电路的示意图，虚线框内是超导限流器．超导
限流器是一种短路故障电流限制装置，它由超导部件和限流电阻并联组成．当通过超导部件的电流大于其
临界电流I 时，超导部件由超导态（可认为电阻为零）转变为正常态（可认为是一个纯电阻），以此来限
C
制故障电流．超导部件正常态电阻R＝6Ω，临界电流I ＝0.6A，限流电阻R＝12Ω，灯泡L上标有“6V，
1 C 2
3W”字样，电源电动势E=6V，内阻忽略不计，则下列判断不正确的是
A．当灯泡正常发光时，通过灯L的电流为0.5A
B．当灯泡正常发光时，通过R 的电流为0.5A
2
C．当灯泡L发生故障短路时，通过R 的电流为1A
1
D．当灯泡L发生故障短路时，通过R 的电流为0.5A
2
二、多选题
3．（2023·湖南邵阳·武冈市第二中学校考模拟预测）如图，电源内阻不能忽略，电流表和电压表均为理想
电表，R=R＜R＜R，下列说法中正确的是（ ）
1 2 3 4
A．若R 短路，电流表示数变小，电压表示数变小
2
B．若R 断路，电流表示数变大，电压表示数为零
2
C．若R 短路，电流表示数变小，电压表示数为零
1
D．若R 断路，电流表示数变小，电压表示数变大
4
考点03：电路故障后的小灯泡亮度变化问题（3单选+2多选）
一、单选题

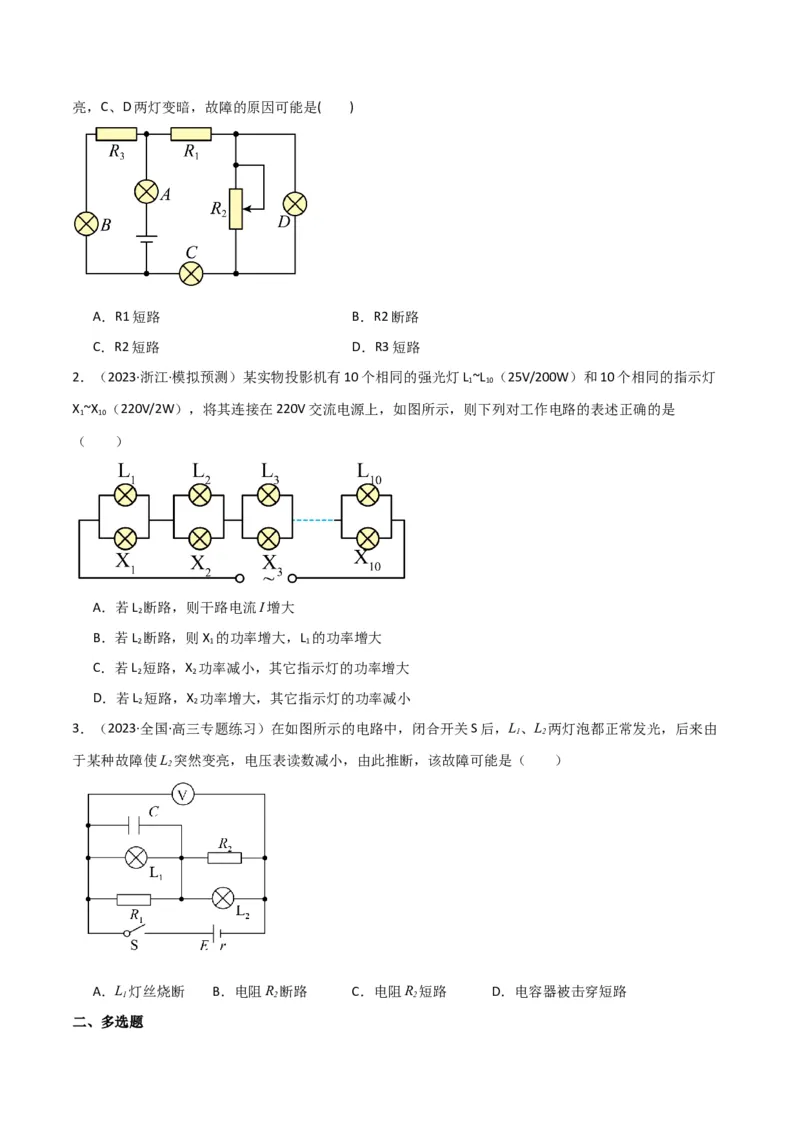

1．（2023·江苏宿迁·校考模拟预测）如图所示电路中，由于某处出现了故障，导致电路中的A、B两灯变亮，C、D两灯变暗，故障的原因可能是( )
A．R1短路 B．R2断路
C．R2短路 D．R3短路
2．（2023·浙江·模拟预测）某实物投影机有10个相同的强光灯L ~L （25V/200W）和10个相同的指示灯
1 10
X ~X （220V/2W），将其连接在220V交流电源上，如图所示，则下列对工作电路的表述正确的是
1 10
（ ）
A．若L 断路，则干路电流I增大
2
B．若L 断路，则X 的功率增大，L 的功率增大
2 1 1
C．若L 短路，X 功率减小，其它指示灯的功率增大
2 2
D．若L 短路，X 功率增大，其它指示灯的功率减小
2 2
3．（2023·全国·高三专题练习）在如图所示的电路中，闭合开关S后，L、L 两灯泡都正常发光，后来由
1 2
于某种故障使L 突然变亮，电压表读数减小，由此推断，该故障可能是（ ）
2
A．L 灯丝烧断 B．电阻R 断路 C．电阻R 短路 D．电容器被击穿短路
1 2 2
二、多选题4．（2023·全国·高三专题练习）如图示的电路中，闭合开关 ，灯 、 正常发光。由于电路出现故障，
突然发现 变亮， 变暗，分析电路特点，若只有某个元件发生的故障，下列情况可能的是（ ）
A． 短路 B． 短路 C． 断路 D． 断路
5．（2023·全国·高三专题练习）在探究电路故障时，某实验小组设计了如图所示的电路，当开关闭合后，
电路中的各用电器正常工作，经过一段时间，发现小灯泡A的亮度变暗，小灯泡B的亮度变亮．则下列对
电路故障的分析正确的是( )
A．可能是定值电阻R 短路
1
B．可能是定值电阻R 断路
2
C．可能是定值电阻R 断路
3
D．可能是定值电阻R 短路
4
