第04讲 光的反射及折射（学生版）
一、多选题

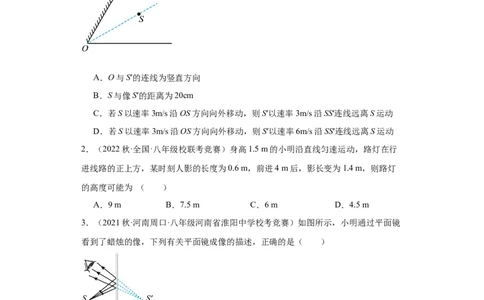

1．（2023·山东青岛·九年级校考竞赛）如图所示，平面镜M与水平地面的夹角为
60°，若把点光源S放在平面镜与水平面的角平分线上，且OS的距离为10cm，光源S
的像S′（图中未画出）则（ ）
A．O与S′的连线为竖直方向
B．S与像S′的距离为20cm
C．若S以速率3m/s沿OS方向向外移动，则S′以速率3m/s沿SS′连线远离S运动
D．若S以速率3m/s沿OS方向向外移动，则S′以速率6m/s沿SS′连线远离S运动
2．（2022秋·全国·八年级校联考竞赛）身高1.5 m的小明沿直线匀速运动，路灯在行
进线路的正上方，某时刻人影的长度为0.6 m，前进4 m后，影长变为1.4 m，则路灯
的高度可能为 （ ）
A．9 m B．7.5 m C．6 m D．4.5 m
3．（2021秋·河南周口·八年级河南省淮阳中学校考竞赛）如图所示，小明通过平面镜
看到了蜡烛的像，下列有关平面镜成像的描述，正确的是（ ）
A．进入人眼的光是由蜡烛的像发出的
B．如果将平面镜竖直上移，则像的位置不变
C．如果将图中的平面镜截掉 ，则蜡烛仍能在剩余的平面镜中成完整的像
D．如果紧贴平面镜背面放置一块和平面镜大小一样的不透明挡板，则蜡烛在平面
镜中无法成像
4．（2022秋·江西赣州·八年级校联考竞赛）平面镜M，N镜面垂直放置，一束会聚光束(图中未画出)入射到平面镜M的镜面上，通过两个平面镜的反射可能（ ）
A．成一个实像，没有虚像
B．成一个实像和两个虚像
C．成两个虚像，没有实像
D．成一个实像和一个虚像
5．（2022秋·全国·八年级校联考竞赛）如图所示，光在玻璃和空气的界面CD处同时
发生了反射和折射，以下说法正确的是（ ）
A．入射角为30°，界面右侧是空气 B．折射角为45°，界面右侧是玻璃
C．入射角为60°，界面左侧是空气 D．折射角为45°，界面左侧是玻璃
二、单选题
6．（2023·湖南长沙·九年级统考竞赛）2022年11月8日晚上，我们观察到了重磅天象
之一的“月全食+月掩天王星”这一千年一遇的美景奇观，我们当时看到的月亮应该是
（ ）
A．古铜色月亮 B．暗红色月亮
C．黄色月亮 D．紫色月亮
7．（2022秋·全国·八年级校联考竞赛）在探究光斑的形状是否与孔的形状有关的活动
中，小明准备了如图所示的一张带孔卡片（孔的尺寸约为1厘米）、一张大小相同的
无孔卡片、一张白纸。首先把白纸铺在地面上，接下来的操作应该是（ ）A．将如图所示卡片置于白纸上方约1米处，让太阳光透过不同的小孔
B．另一张卡片覆盖住如图所示卡片右边的三个孔，并慢慢向左移动逐渐遮住菱形
的小孔
C．另一张卡片覆盖住如图所示卡片左边的三个孔，只留下圆形的小孔，将卡片慢
慢靠近白纸
D．另一张卡片覆盖在如图所示卡片由下向上慢慢移动，让太阳光透过不同的小孔

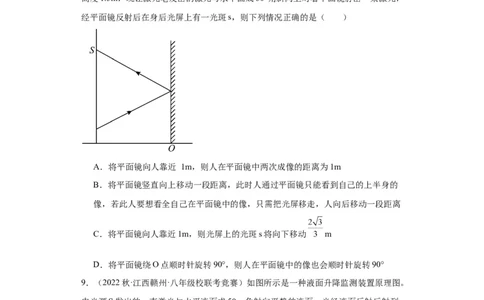

8．（2022秋·全国·八年级校联考竞赛）一个身高1.8m的人站在高度足够的竖直放置
的平面镜前5m处，在人身后1m处有一高度足够的光屏，手中有一激光笔，笔离地面
高度1.5m，现让激光笔发出的激光与水平面成30°角斜向上对着平面镜射出一束激光，
经平面镜反射后在身后光屏上有一光斑s，则下列情况正确的是（ ）
A．将平面镜向人靠近 1m，则人在平面镜中两次成像的距离为1m
B．将平面镜竖直向上移动一段距离，此时人通过平面镜只能看到自己的上半身的
像，若此人要想看全自己在平面镜中的像，只需把光屏移走，人向后移动一段距离
C．将平面镜向人靠近1m，则光屏上的光斑s将向下移动 m
D．将平面镜绕O点顺时针旋转90°，则人在平面镜中的像也会顺时针旋转90°
9．（2022秋·江西赣州·八年级校联考竞赛）如图所示是一种液面升降监测装置原理图。
电光源S发出的一束激光与水平液面成50。角射向平静的液面，光经液面反射后射到
页面上方水平标尺上的S'点，当液面上升时，光点S'将（ ）
A．一定向左移动 B．一定向右移动

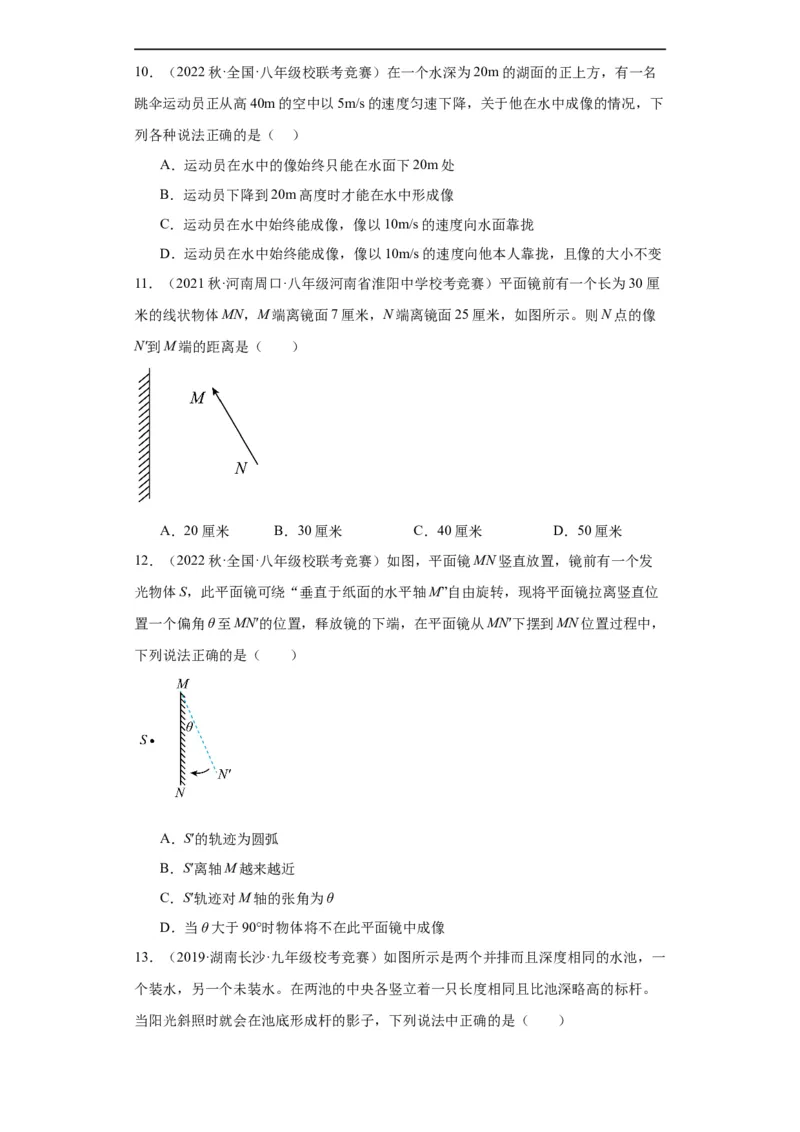

C．可能向左可能向右移动 D．不动10．（2022秋·全国·八年级校联考竞赛）在一个水深为20m的湖面的正上方，有一名
跳伞运动员正从高40m的空中以5m/s的速度匀速下降，关于他在水中成像的情况，下
列各种说法正确的是（ ）
A．运动员在水中的像始终只能在水面下20m处
B．运动员下降到20m高度时才能在水中形成像
C．运动员在水中始终能成像，像以10m/s的速度向水面靠拢
D．运动员在水中始终能成像，像以10m/s的速度向他本人靠拢，且像的大小不变
11．（2021秋·河南周口·八年级河南省淮阳中学校考竞赛）平面镜前有一个长为30厘
米的线状物体MN，M端离镜面7厘米，N端离镜面25厘米，如图所示。则N点的像
N'到M端的距离是（ ）
A．20厘米 B．30厘米 C．40厘米 D．50厘米
12．（2022秋·全国·八年级校联考竞赛）如图，平面镜MN竖直放置，镜前有一个发
光物体S，此平面镜可绕“垂直于纸面的水平轴M”自由旋转，现将平面镜拉离竖直位
置一个偏角θ至MN′的位置，释放镜的下端，在平面镜从MN′下摆到MN位置过程中，
下列说法正确的是（ ）
A．S′的轨迹为圆弧
B．S′离轴M越来越近
C．S′轨迹对M轴的张角为θ
D．当θ大于90°时物体将不在此平面镜中成像

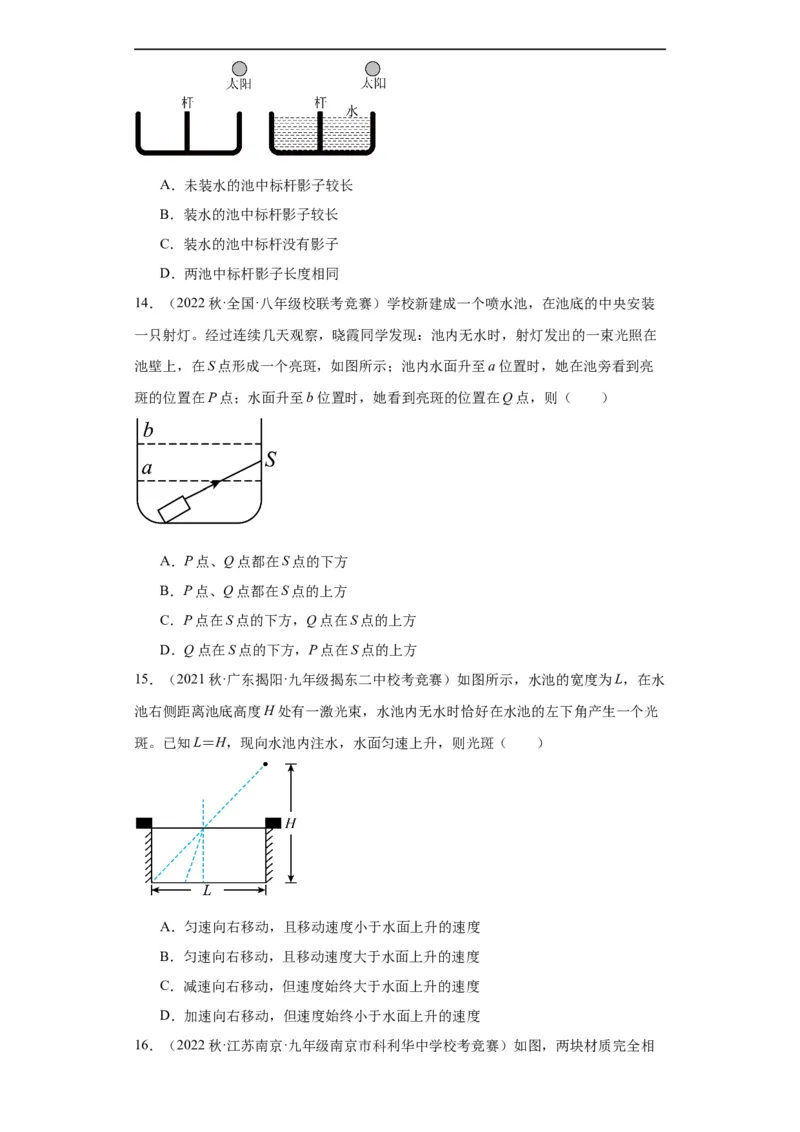

13．（2019·湖南长沙·九年级校考竞赛）如图所示是两个并排而且深度相同的水池，一
个装水，另一个未装水。在两池的中央各竖立着一只长度相同且比池深略高的标杆。
当阳光斜照时就会在池底形成杆的影子，下列说法中正确的是（ ）A．未装水的池中标杆影子较长
B．装水的池中标杆影子较长
C．装水的池中标杆没有影子
D．两池中标杆影子长度相同
14．（2022秋·全国·八年级校联考竞赛）学校新建成一个喷水池，在池底的中央安装
一只射灯。经过连续几天观察，晓霞同学发现：池内无水时，射灯发出的一束光照在
池壁上，在S点形成一个亮斑，如图所示；池内水面升至a位置时，她在池旁看到亮
斑的位置在P点；水面升至b位置时，她看到亮斑的位置在Q点，则（ ）
A．P点、Q点都在S点的下方
B．P点、Q点都在S点的上方
C．P点在S点的下方，Q点在S点的上方
D．Q点在S点的下方，P点在S点的上方
15．（2021秋·广东揭阳·九年级揭东二中校考竞赛）如图所示，水池的宽度为L，在水
池右侧距离池底高度H处有一激光束，水池内无水时恰好在水池的左下角产生一个光
斑。已知L＝H，现向水池内注水，水面匀速上升，则光斑（ ）
A．匀速向右移动，且移动速度小于水面上升的速度
B．匀速向右移动，且移动速度大于水面上升的速度
C．减速向右移动，但速度始终大于水面上升的速度
D．加速向右移动，但速度始终小于水面上升的速度

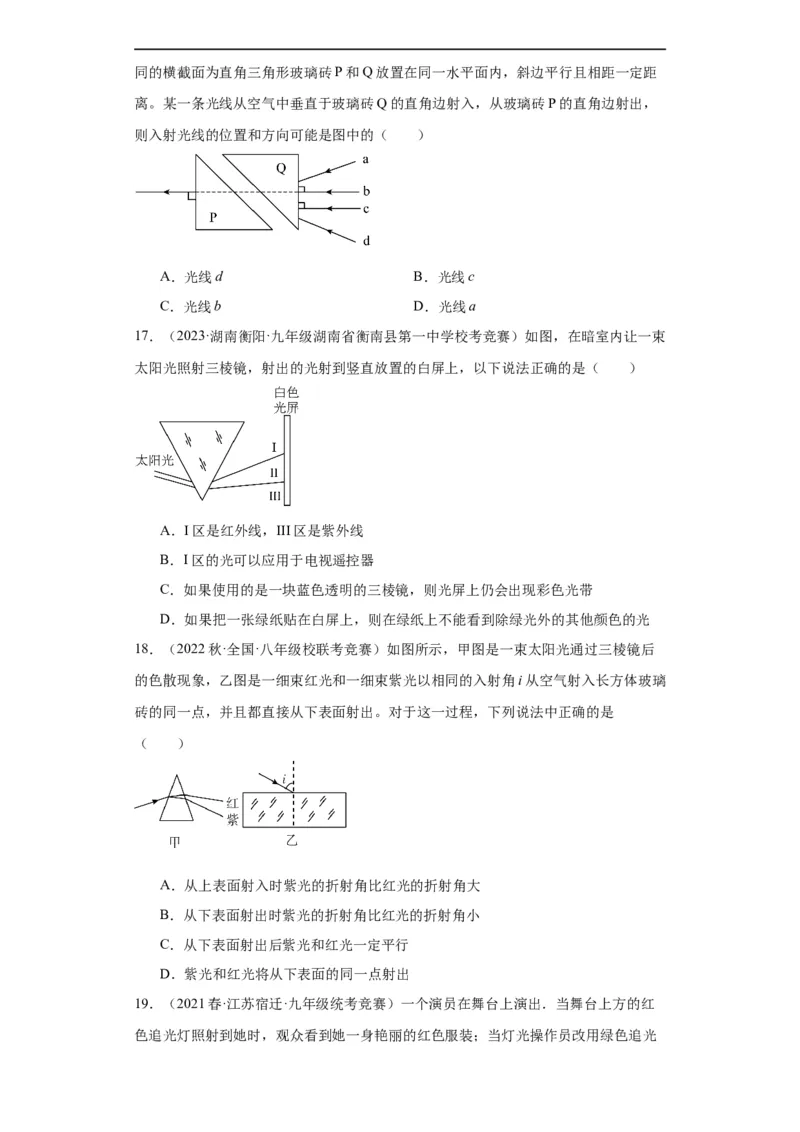

16．（2022秋·江苏南京·九年级南京市科利华中学校考竞赛）如图，两块材质完全相同的横截面为直角三角形玻璃砖P和Q放置在同一水平面内，斜边平行且相距一定距
离。某一条光线从空气中垂直于玻璃砖Q的直角边射入，从玻璃砖P的直角边射出，
则入射光线的位置和方向可能是图中的（ ）
A．光线d B．光线c
C．光线b D．光线a
17．（2023·湖南衡阳·九年级湖南省衡南县第一中学校考竞赛）如图，在暗室内让一束
太阳光照射三棱镜，射出的光射到竖直放置的白屏上，以下说法正确的是（ ）
A．I区是红外线，III区是紫外线
B．I区的光可以应用于电视遥控器
C．如果使用的是一块蓝色透明的三棱镜，则光屏上仍会出现彩色光带
D．如果把一张绿纸贴在白屏上，则在绿纸上不能看到除绿光外的其他颜色的光
18．（2022秋·全国·八年级校联考竞赛）如图所示，甲图是一束太阳光通过三棱镜后
的色散现象，乙图是一细束红光和一细束紫光以相同的入射角i从空气射入长方体玻璃
砖的同一点，并且都直接从下表面射出。对于这一过程，下列说法中正确的是
（ ）
A．从上表面射入时紫光的折射角比红光的折射角大
B．从下表面射出时紫光的折射角比红光的折射角小
C．从下表面射出后紫光和红光一定平行
D．紫光和红光将从下表面的同一点射出
19．（2021春·江苏宿迁·九年级统考竞赛）一个演员在舞台上演出．当舞台上方的红
色追光灯照射到她时，观众看到她一身艳丽的红色服装；当灯光操作员改用绿色追光灯照射她时，观众看到她上装为绿色而裙子为黑色．那么，这位演员服装的实际颜色
是（ ）
A．上装和裙子都是红色
B．上装和裙子都是绿色
C．上装为绿色，裙子为黑色
D．上装为白色，裙子为红色
三、填空题

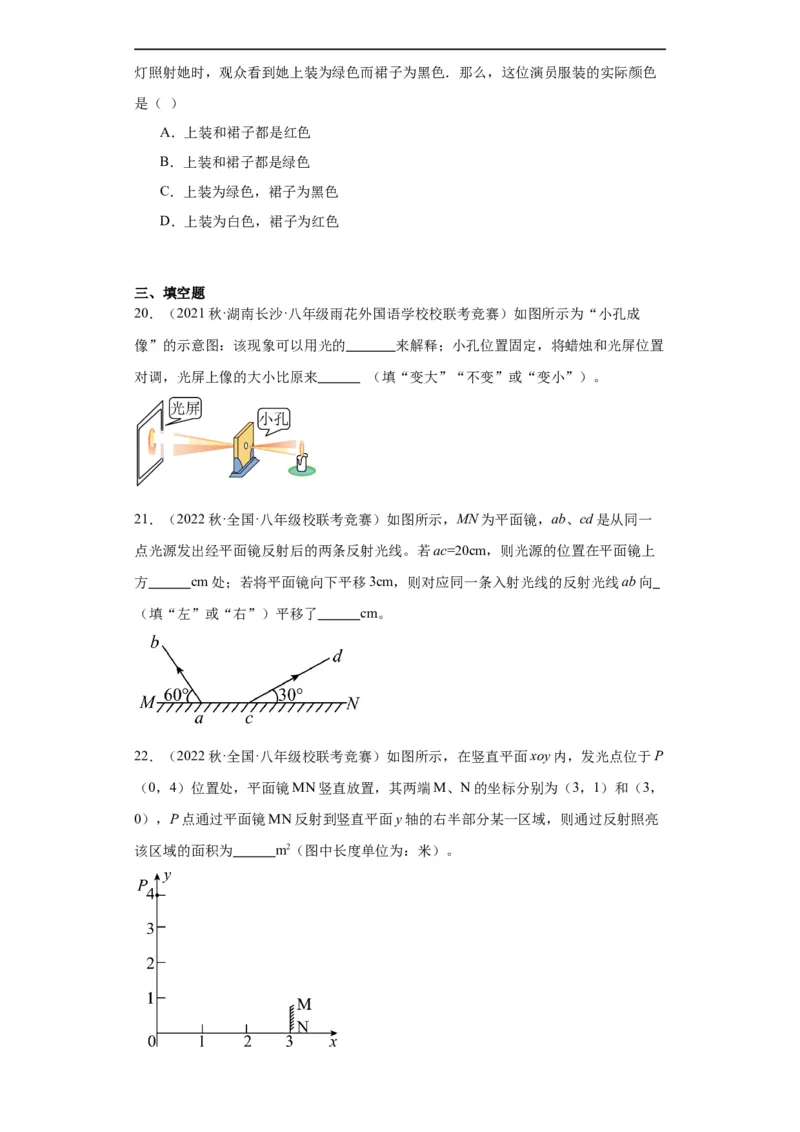

20．（2021秋·湖南长沙·八年级雨花外国语学校校联考竞赛）如图所示为“小孔成
像”的示意图：该现象可以用光的 来解释；小孔位置固定，将蜡烛和光屏位置
对调，光屏上像的大小比原来 （填“变大”“不变”或“变小”）。
21．（2022秋·全国·八年级校联考竞赛）如图所示，MN为平面镜，ab、cd是从同一
点光源发出经平面镜反射后的两条反射光线。若ac=20cm，则光源的位置在平面镜上
方 cm处；若将平面镜向下平移3cm，则对应同一条入射光线的反射光线ab向
（填“左”或“右”）平移了 cm。
22．（2022秋·全国·八年级校联考竞赛）如图所示，在竖直平面xoy内，发光点位于P
（0，4）位置处，平面镜MN竖直放置，其两端M、N的坐标分别为（3，1）和（3，
0），P点通过平面镜MN反射到竖直平面y轴的右半部分某一区域，则通过反射照亮

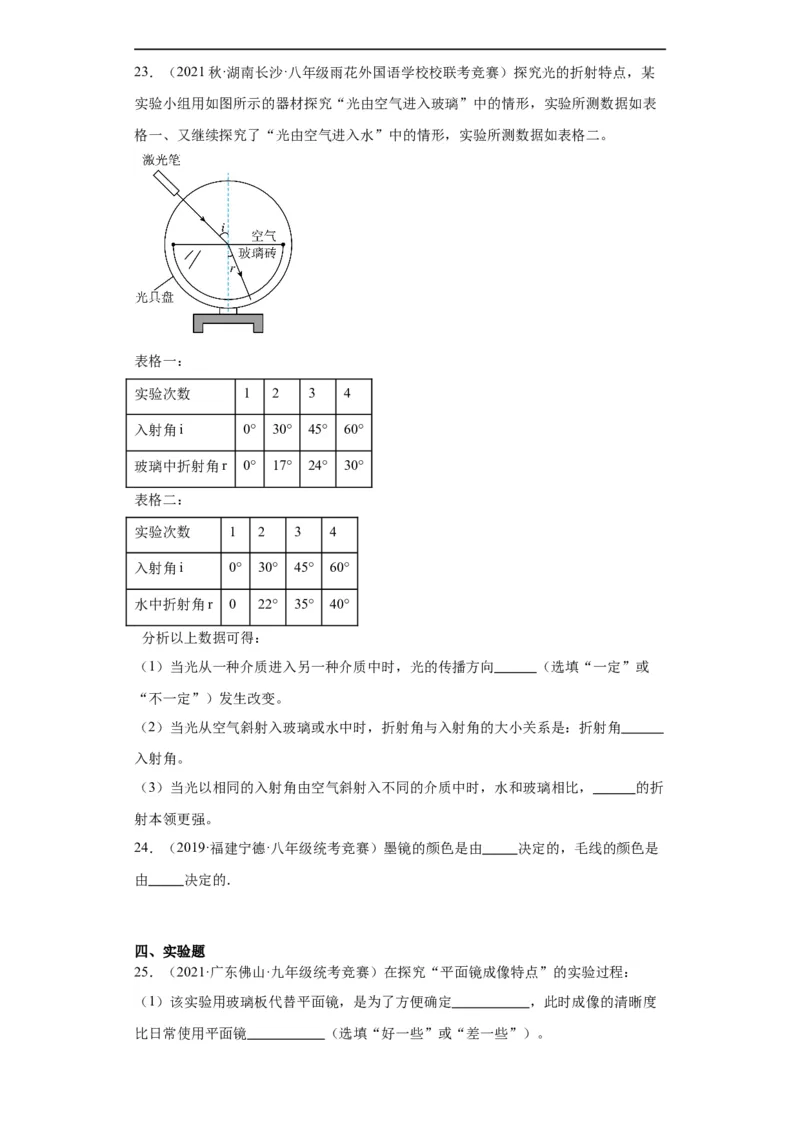

该区域的面积为 m2（图中长度单位为：米）。23．（2021秋·湖南长沙·八年级雨花外国语学校校联考竞赛）探究光的折射特点，某
实验小组用如图所示的器材探究“光由空气进入玻璃”中的情形，实验所测数据如表
格一、又继续探究了“光由空气进入水”中的情形，实验所测数据如表格二。
表格一：
实验次数 1 2 3 4
入射角i 0° 30° 45° 60°
玻璃中折射角r 0° 17° 24° 30°
表格二：
实验次数 1 2 3 4
入射角i 0° 30° 45° 60°
水中折射角r 0 22° 35° 40°
分析以上数据可得：
（1）当光从一种介质进入另一种介质中时，光的传播方向 （选填“一定”或
“不一定”）发生改变。
（2）当光从空气斜射入玻璃或水中时，折射角与入射角的大小关系是：折射角
入射角。
（3）当光以相同的入射角由空气斜射入不同的介质中时，水和玻璃相比， 的折
射本领更强。
24．（2019·福建宁德·八年级统考竞赛）墨镜的颜色是由 决定的，毛线的颜色是
由 决定的．
四、实验题
25．（2021·广东佛山·九年级统考竞赛）在探究“平面镜成像特点”的实验过程：
（1）该实验用玻璃板代替平面镜，是为了方便确定 ，此时成像的清晰度

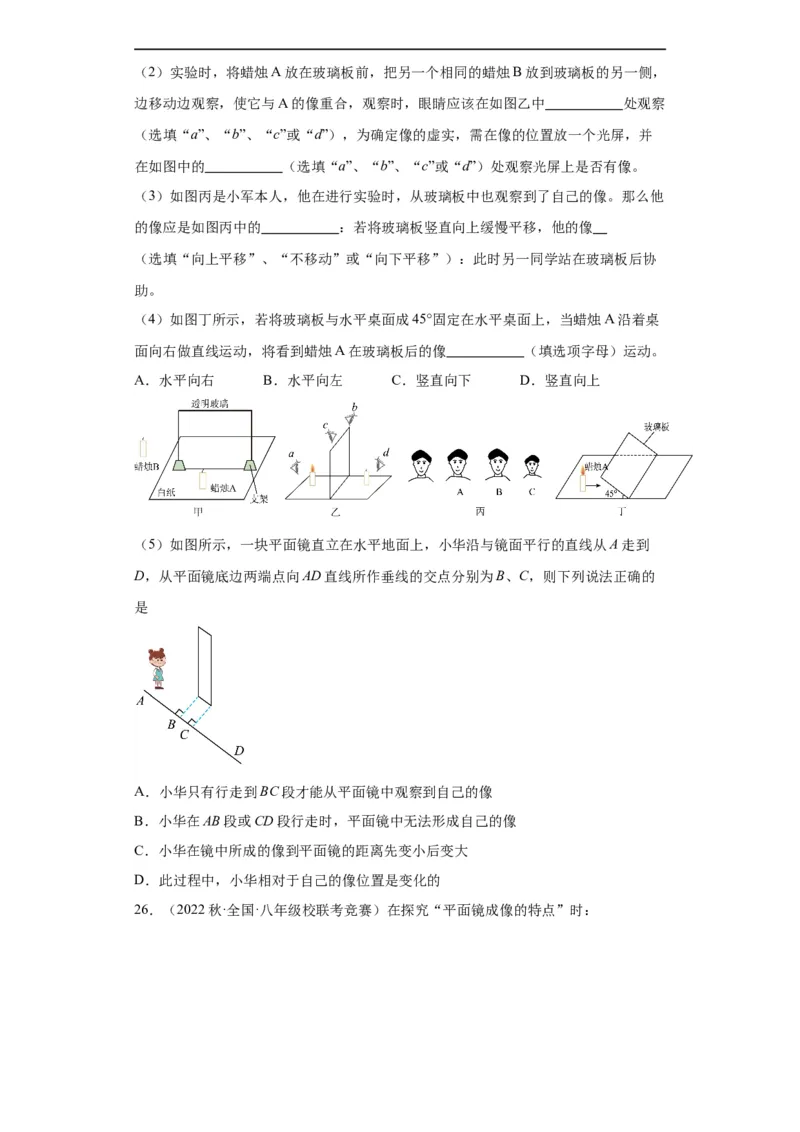

比日常使用平面镜 （选填“好一些”或“差一些”）。（2）实验时，将蜡烛A放在玻璃板前，把另一个相同的蜡烛B放到玻璃板的另一侧，
边移动边观察，使它与A的像重合，观察时，眼睛应该在如图乙中 处观察
（选填“a”、“b”、“c”或“d”），为确定像的虚实，需在像的位置放一个光屏，并
在如图中的 （选填“a”、“b”、“c”或“d”）处观察光屏上是否有像。
（3）如图丙是小军本人，他在进行实验时，从玻璃板中也观察到了自己的像。那么他
的像应是如图丙中的 ：若将玻璃板竖直向上缓慢平移，他的像
（选填“向上平移”、“不移动”或“向下平移”）：此时另一同学站在玻璃板后协
助。
（4）如图丁所示，若将玻璃板与水平桌面成45°固定在水平桌面上，当蜡烛A沿着桌
面向右做直线运动，将看到蜡烛A在玻璃板后的像 （填选项字母）运动。
A．水平向右 B．水平向左 C．竖直向下 D．竖直向上
（5）如图所示，一块平面镜直立在水平地面上，小华沿与镜面平行的直线从A走到
D，从平面镜底边两端点向AD直线所作垂线的交点分别为B、C，则下列说法正确的
是
A．小华只有行走到BC段才能从平面镜中观察到自己的像
B．小华在AB段或CD段行走时，平面镜中无法形成自己的像
C．小华在镜中所成的像到平面镜的距离先变小后变大
D．此过程中，小华相对于自己的像位置是变化的

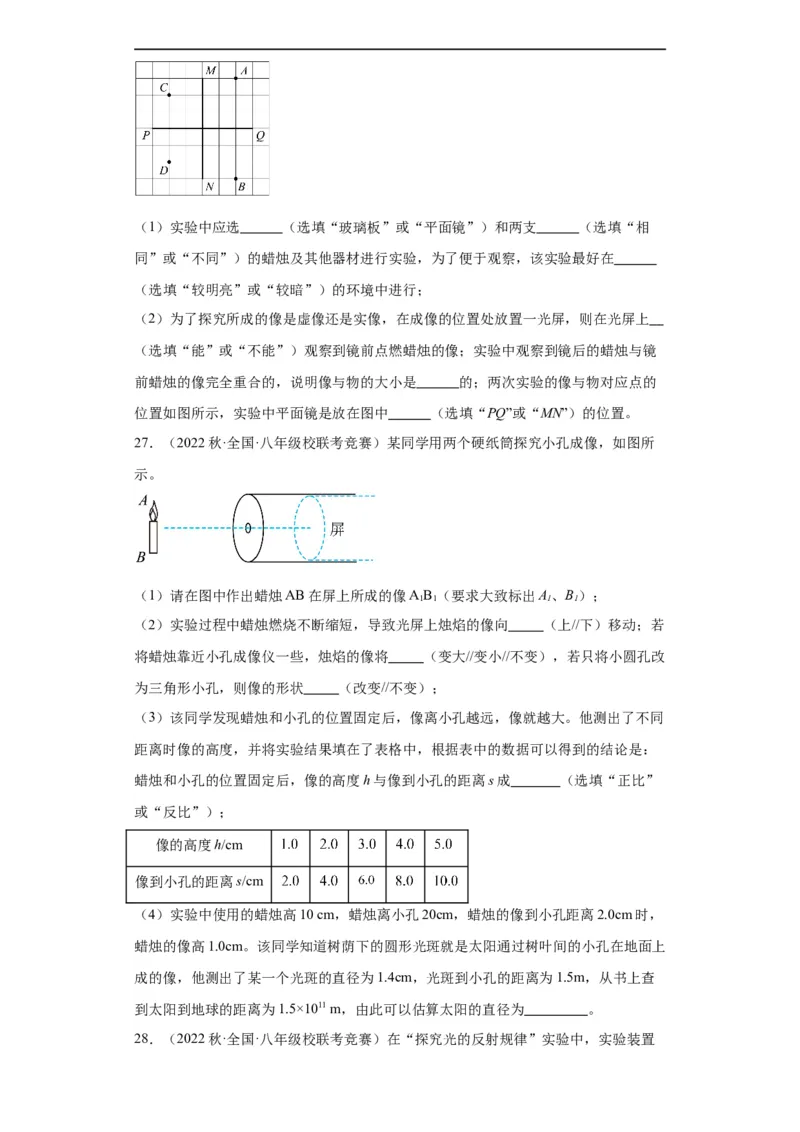

26．（2022秋·全国·八年级校联考竞赛）在探究“平面镜成像的特点”时：（1）实验中应选 （选填“玻璃板”或“平面镜”）和两支 （选填“相
同”或“不同”）的蜡烛及其他器材进行实验，为了便于观察，该实验最好在
（选填“较明亮”或“较暗”）的环境中进行；
（2）为了探究所成的像是虚像还是实像，在成像的位置处放置一光屏，则在光屏上
（选填“能”或“不能”）观察到镜前点燃蜡烛的像；实验中观察到镜后的蜡烛与镜
前蜡烛的像完全重合的，说明像与物的大小是 的；两次实验的像与物对应点的
位置如图所示，实验中平面镜是放在图中 （选填“PQ”或“MN”）的位置。
27．（2022秋·全国·八年级校联考竞赛）某同学用两个硬纸筒探究小孔成像，如图所
示。
（1）请在图中作出蜡烛AB在屏上所成的像AB （要求大致标出A、B）；
1 1 1 1
（2）实验过程中蜡烛燃烧不断缩短，导致光屏上烛焰的像向 （上//下）移动；若
将蜡烛靠近小孔成像仪一些，烛焰的像将 （变大//变小//不变），若只将小圆孔改
为三角形小孔，则像的形状 （改变//不变）；
（3）该同学发现蜡烛和小孔的位置固定后，像离小孔越远，像就越大。他测出了不同
距离时像的高度，并将实验结果填在了表格中，根据表中的数据可以得到的结论是：
蜡烛和小孔的位置固定后，像的高度h与像到小孔的距离s成 （选填“正比”
或“反比”）；
像的高度h/cm
像到小孔的距离s/cm
（4）实验中使用的蜡烛高10 cm，蜡烛离小孔20cm，蜡烛的像到小孔距离2.0cm时，
蜡烛的像高1.0cm。该同学知道树荫下的圆形光斑就是太阳通过树叶间的小孔在地面上
成的像，他测出了某一个光斑的直径为1.4cm，光斑到小孔的距离为1.5m，从书上查
到太阳到地球的距离为1.5×1011 m，由此可以估算太阳的直径为 。

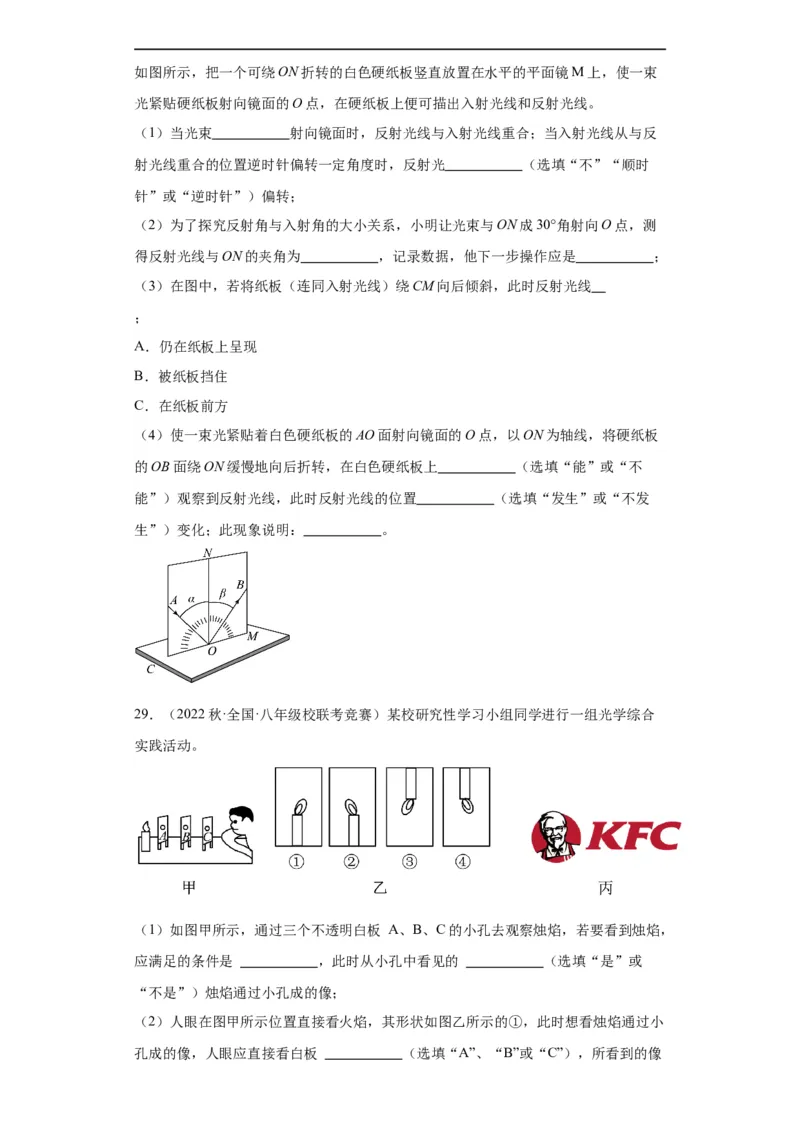

28．（2022秋·全国·八年级校联考竞赛）在“探究光的反射规律”实验中，实验装置如图所示，把一个可绕ON折转的白色硬纸板竖直放置在水平的平面镜M上，使一束
光紧贴硬纸板射向镜面的O点，在硬纸板上便可描出入射光线和反射光线。
（1）当光束 射向镜面时，反射光线与入射光线重合；当入射光线从与反
射光线重合的位置逆时针偏转一定角度时，反射光 （选填“不”“顺时
针”或“逆时针”）偏转；
（2）为了探究反射角与入射角的大小关系，小明让光束与ON成30°角射向O点，测
得反射光线与ON的夹角为 ，记录数据，他下一步操作应是 ；
（3）在图中，若将纸板（连同入射光线）绕CM向后倾斜，此时反射光线
；
A．仍在纸板上呈现
B．被纸板挡住
C．在纸板前方
（4）使一束光紧贴着白色硬纸板的AO面射向镜面的O点，以ON为轴线，将硬纸板
的OB面绕ON缓慢地向后折转，在白色硬纸板上 （选填“能”或“不
能”）观察到反射光线，此时反射光线的位置 （选填“发生”或“不发
生”）变化；此现象说明： 。
29．（2022秋·全国·八年级校联考竞赛）某校研究性学习小组同学进行一组光学综合
实践活动。
（1）如图甲所示，通过三个不透明白板 A、B、C的小孔去观察烛焰，若要看到烛焰，
应满足的条件是 ，此时从小孔中看见的 （选填“是”或
“不是”）烛焰通过小孔成的像；
（2）人眼在图甲所示位置直接看火焰，其形状如图乙所示的①，此时想看烛焰通过小
孔成的像，人眼应直接看白板 （选填“A”、“B”或“C”），所看到的像为图乙中的 。（选填序号）
（3）如图丙所示，是某餐厅墙上的图片，在图片对面墙上的平面镜中可观察到的字母
是 。

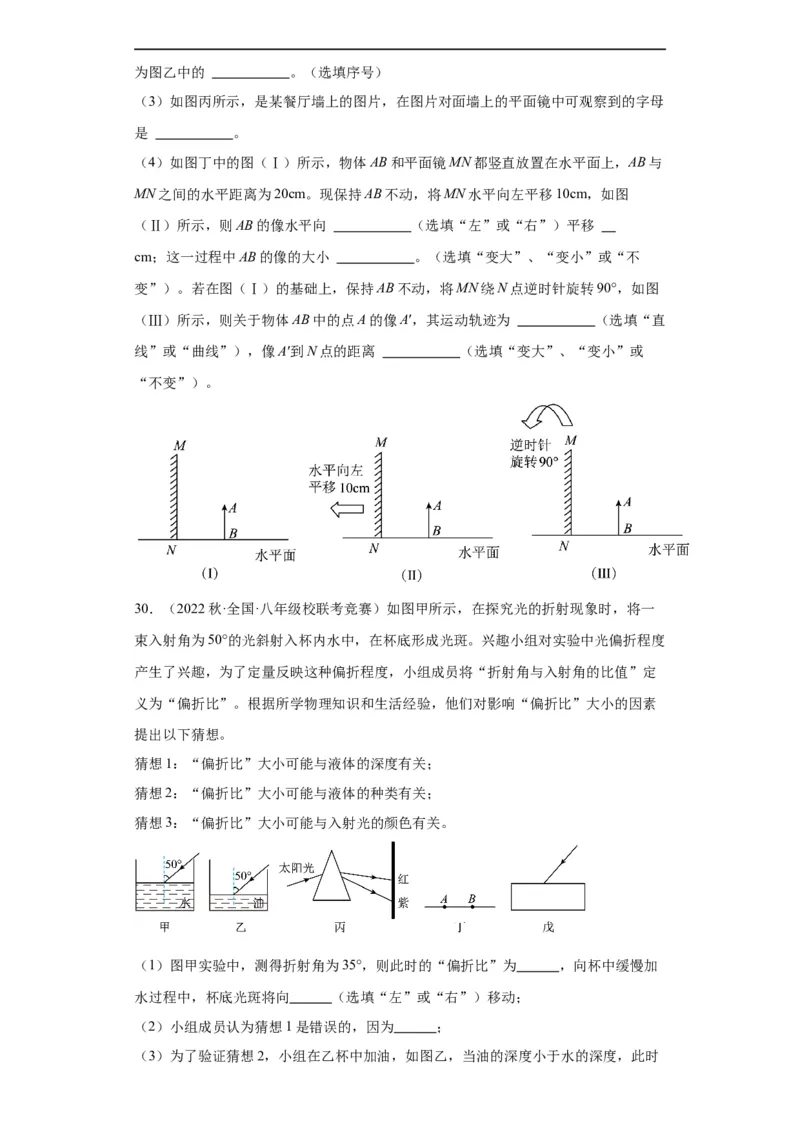

（4）如图丁中的图（Ⅰ）所示，物体AB和平面镜MN都竖直放置在水平面上，AB与
MN之间的水平距离为20cm。现保持AB不动，将MN水平向左平移10cm，如图
（Ⅱ）所示，则AB的像水平向 （选填“左”或“右”）平移
cm；这一过程中AB的像的大小 。（选填“变大”、“变小”或“不
变”）。若在图（Ⅰ）的基础上，保持AB不动，将MN绕N点逆时针旋转90°，如图
（Ⅲ）所示，则关于物体AB中的点A的像A′，其运动轨迹为 （选填“直
线”或“曲线”），像A′到N点的距离 （选填“变大”、“变小”或
“不变”）。
30．（2022秋·全国·八年级校联考竞赛）如图甲所示，在探究光的折射现象时，将一
束入射角为50°的光斜射入杯内水中，在杯底形成光斑。兴趣小组对实验中光偏折程度
产生了兴趣，为了定量反映这种偏折程度，小组成员将“折射角与入射角的比值”定
义为“偏折比”。根据所学物理知识和生活经验，他们对影响“偏折比”大小的因素
提出以下猜想。
猜想1：“偏折比”大小可能与液体的深度有关；
猜想2：“偏折比”大小可能与液体的种类有关；
猜想3：“偏折比”大小可能与入射光的颜色有关。
（1）图甲实验中，测得折射角为35°，则此时的“偏折比”为 ，向杯中缓慢加
水过程中，杯底光斑将向 （选填“左”或“右”）移动；
（2）小组成员认为猜想1是错误的，因为 ；
（3）为了验证猜想2，小组在乙杯中加油，如图乙，当油的深度小于水的深度，此时杯底光斑的位置恰与图甲中光斑的位置重合，对比可知：在相同条件下，油对光的
“偏折比” （选填“大于”、“等于”或“小于”）水对光的“偏折比”；
（4）对于猜想3，小组准备用图甲装置先后入射红、紫色光束进行探究；请你结合光
的色散实验，推测红光的光斑应位于图丁中的 （选填“A”或“B”）点；
（5）让一束光斜穿过如图戊所示的玻璃砖，若光在其上表面折射入玻璃砖时的“偏折
比”为0.8，则光在其下表面折射出玻璃砖时的“偏折比”为 。

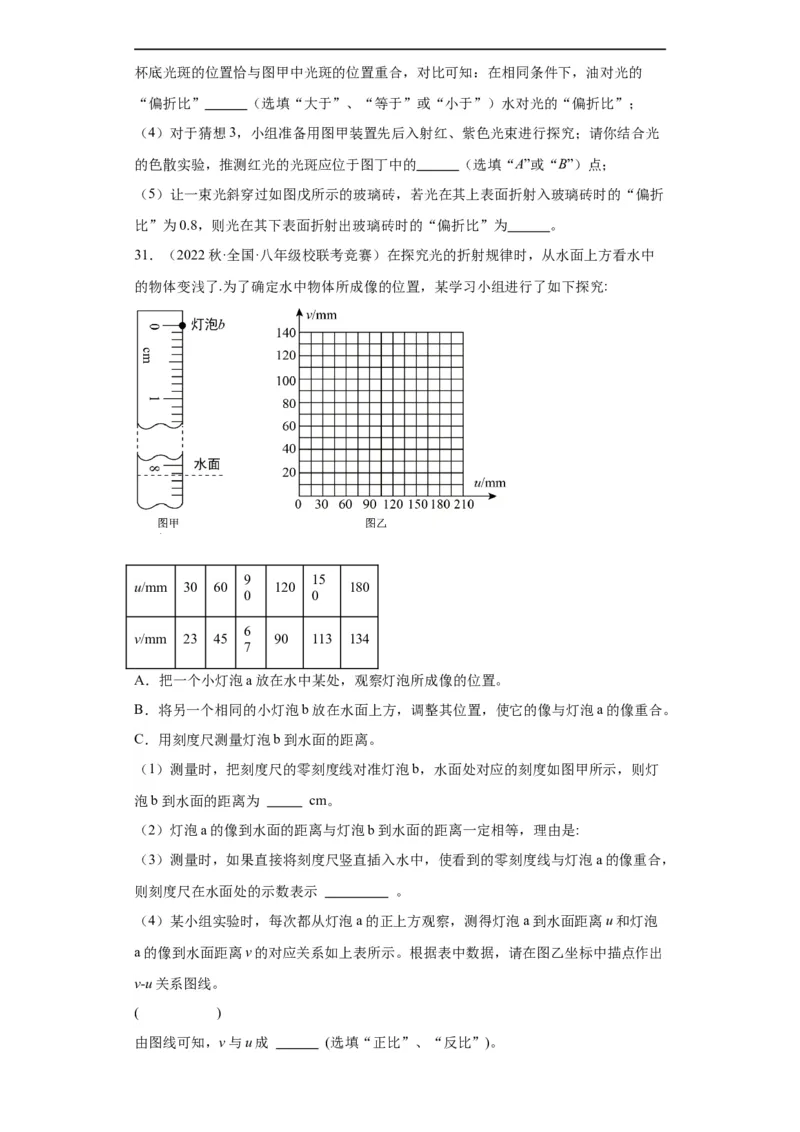

31．（2022秋·全国·八年级校联考竞赛）在探究光的折射规律时，从水面上方看水中
的物体变浅了.为了确定水中物体所成像的位置，某学习小组进行了如下探究:
9 15
u/mm 30 60 120 180
0 0
6
v/mm 23 45 90 113 134
7
A．把一个小灯泡a放在水中某处，观察灯泡所成像的位置。
B．将另一个相同的小灯泡b放在水面上方，调整其位置，使它的像与灯泡a的像重合。
C．用刻度尺测量灯泡b到水面的距离。
（1）测量时，把刻度尺的零刻度线对准灯泡b，水面处对应的刻度如图甲所示，则灯
泡b到水面的距离为 cm。
（2）灯泡a的像到水面的距离与灯泡b到水面的距离一定相等，理由是:
（3）测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，
则刻度尺在水面处的示数表示 。
（4）某小组实验时，每次都从灯泡a的正上方观察，测得灯泡a到水面距离u和灯泡
a的像到水面距离v的对应关系如上表所示。根据表中数据，请在图乙坐标中描点作出
v-u关系图线。
( )
由图线可知，v与u成 (选填“正比”、“反比”)。五、作图题

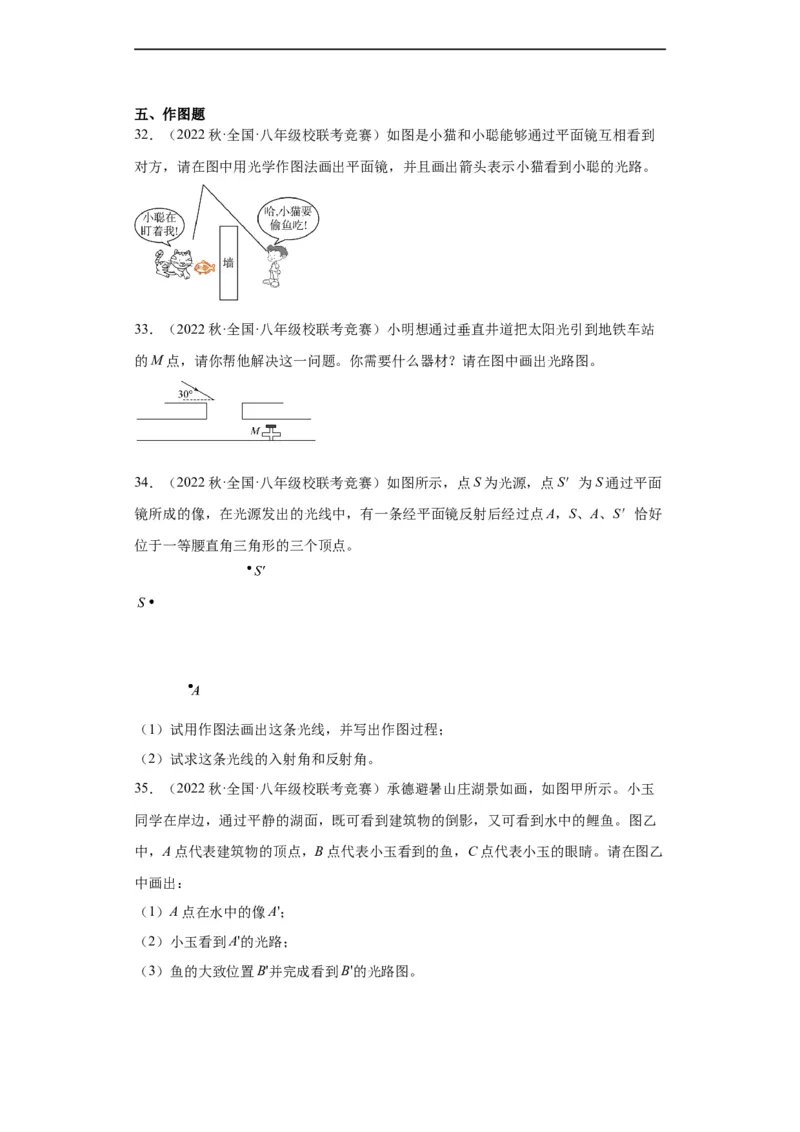

32．（2022秋·全国·八年级校联考竞赛）如图是小猫和小聪能够通过平面镜互相看到
对方，请在图中用光学作图法画出平面镜，并且画出箭头表示小猫看到小聪的光路。
33．（2022秋·全国·八年级校联考竞赛）小明想通过垂直井道把太阳光引到地铁车站
的M点，请你帮他解决这一问题。你需要什么器材？请在图中画出光路图。
34．（2022秋·全国·八年级校联考竞赛）如图所示，点S为光源，点S＇为S通过平面
镜所成的像，在光源发出的光线中，有一条经平面镜反射后经过点A，S、A、S＇恰好
位于一等腰直角三角形的三个顶点。
（1）试用作图法画出这条光线，并写出作图过程；
（2）试求这条光线的入射角和反射角。
35．（2022秋·全国·八年级校联考竞赛）承德避暑山庄湖景如画，如图甲所示。小玉
同学在岸边，通过平静的湖面，既可看到建筑物的倒影，又可看到水中的鲤鱼。图乙
中，A点代表建筑物的顶点，B点代表小玉看到的鱼，C点代表小玉的眼睛。请在图乙
中画出：
（1）A点在水中的像A'；
（2）小玉看到A'的光路；

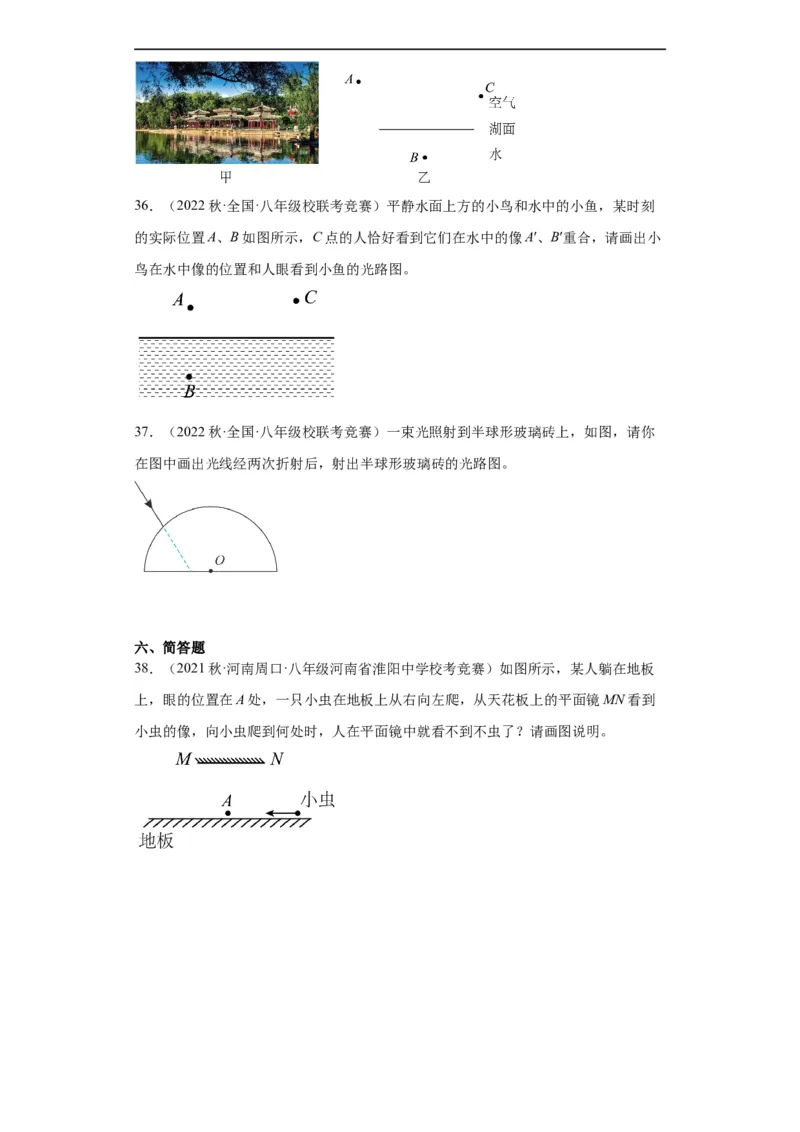

（3）鱼的大致位置B'并完成看到B'的光路图。36．（2022秋·全国·八年级校联考竞赛）平静水面上方的小鸟和水中的小鱼，某时刻
的实际位置A、B如图所示，C点的人恰好看到它们在水中的像A′、B′重合，请画出小
鸟在水中像的位置和人眼看到小鱼的光路图。
37．（2022秋·全国·八年级校联考竞赛）一束光照射到半球形玻璃砖上，如图，请你
在图中画出光线经两次折射后，射出半球形玻璃砖的光路图。
六、简答题
38．（2021秋·河南周口·八年级河南省淮阳中学校考竞赛）如图所示，某人躺在地板
上，眼的位置在A处，一只小虫在地板上从右向左爬，从天花板上的平面镜MN看到
小虫的像，向小虫爬到何处时，人在平面镜中就看不到不虫了？请画图说明。
