第15讲� 家庭用电（解析版）
一、单选题

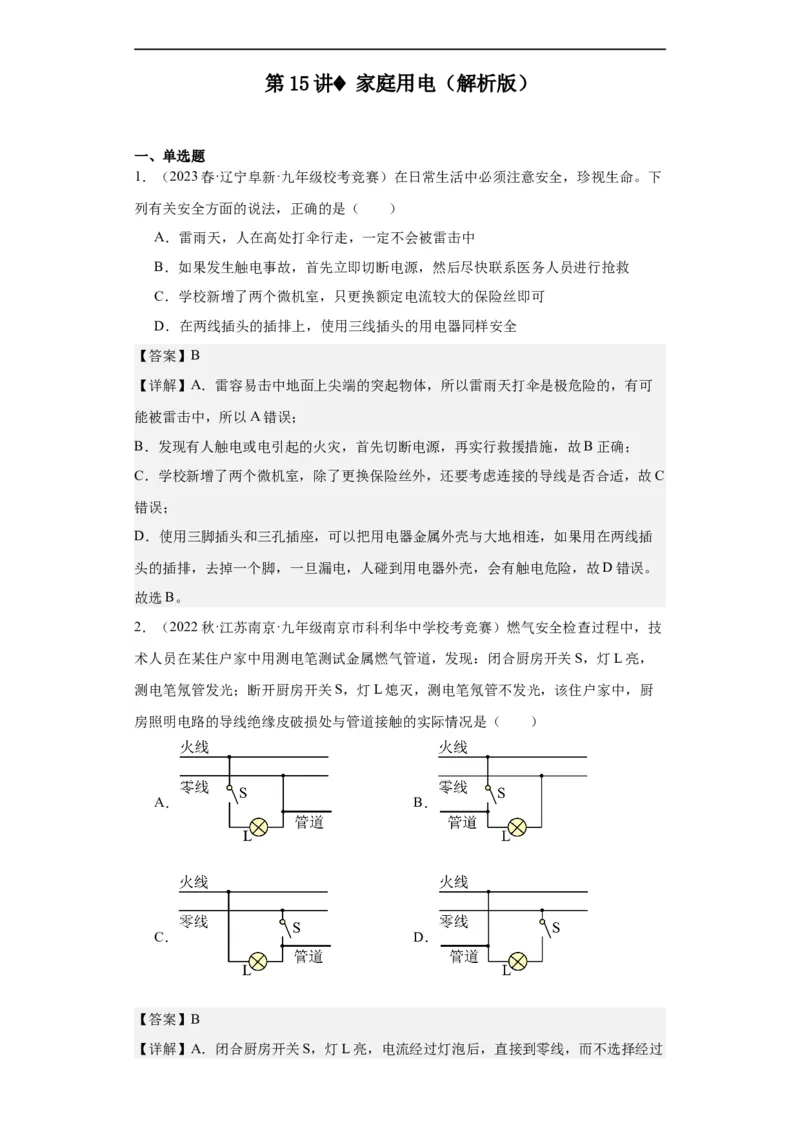

1．（2023春·辽宁阜新·九年级校考竞赛）在日常生活中必须注意安全，珍视生命。下
列有关安全方面的说法，正确的是（ ）
A．雷雨天，人在高处打伞行走，一定不会被雷击中
B．如果发生触电事故，首先立即切断电源，然后尽快联系医务人员进行抢救
C．学校新增了两个微机室，只更换额定电流较大的保险丝即可
D．在两线插头的插排上，使用三线插头的用电器同样安全
【答案】B
【详解】A．雷容易击中地面上尖端的突起物体，所以雷雨天打伞是极危险的，有可
能被雷击中，所以A错误；
B．发现有人触电或电引起的火灾，首先切断电源，再实行救援措施，故B正确；
C．学校新增了两个微机室，除了更换保险丝外，还要考虑连接的导线是否合适，故C
错误；
D．使用三脚插头和三孔插座，可以把用电器金属外壳与大地相连，如果用在两线插
头的插排，去掉一个脚，一旦漏电，人碰到用电器外壳，会有触电危险，故D错误。
故选B。

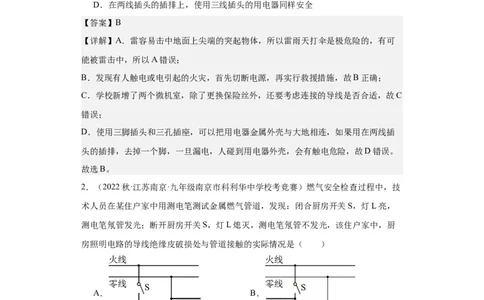

2．（2022秋·江苏南京·九年级南京市科利华中学校考竞赛）燃气安全检查过程中，技
术人员在某住户家中用测电笔测试金属燃气管道，发现：闭合厨房开关S，灯L亮，
测电笔氖管发光；断开厨房开关S，灯L熄灭，测电笔氖管不发光，该住户家中，厨
房照明电路的导线绝缘皮破损处与管道接触的实际情况是（ ）
A． B．
C． D．
【答案】B
【详解】A．闭合厨房开关S，灯L亮，电流经过灯泡后，直接到零线，而不选择经过试电笔中的电阻流入大地，所以测电笔氖管不发光，故A不符合题意；
B．闭合厨房开关S，电路有两条支路，一条经过灯L，所以灯L亮，另一条路经过测
电笔中的电阻流入大地，所以测电笔氖管发光，故B符合题意；
C．断开厨房开关S，测电笔仍可以通过灯泡连上火线，所以测电笔氖管发光，故C不
符合题意；
D．断开厨房开关S，测电笔仍可以直接连上火线，所以测电笔氖管发光，故D不符合
题意。
故选B。

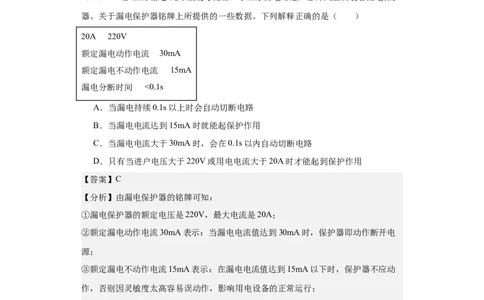

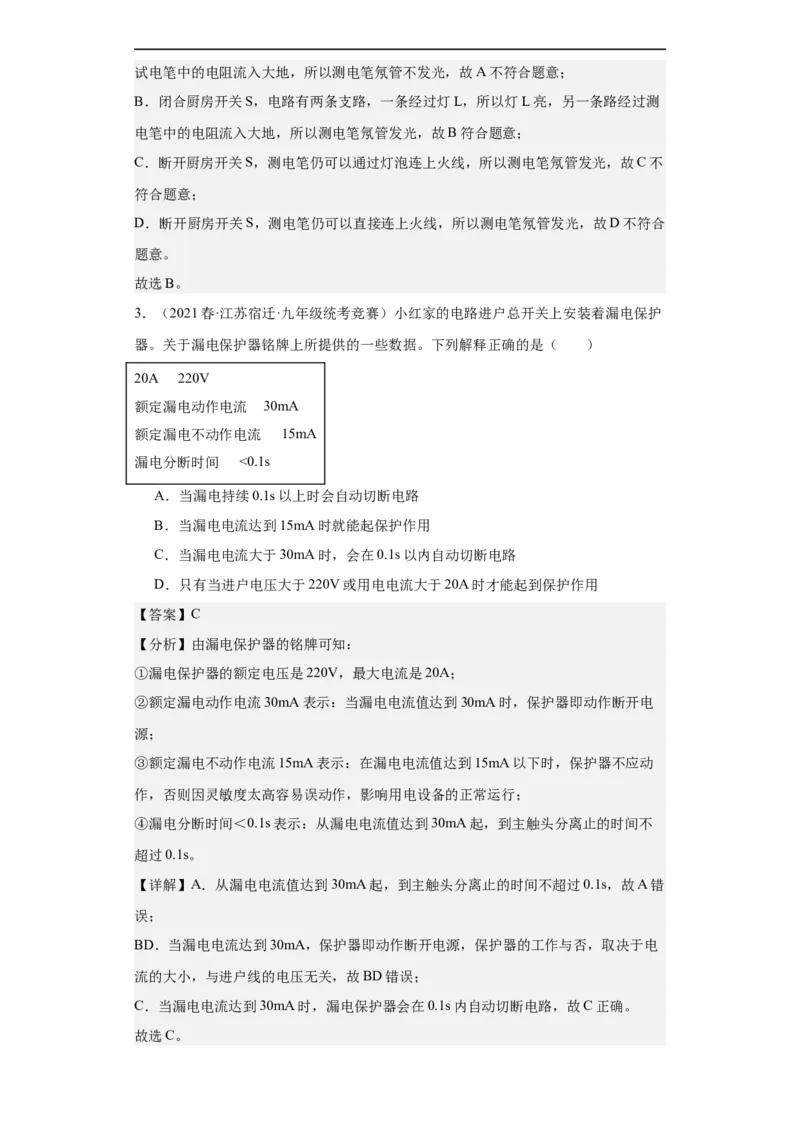

3．（2021春·江苏宿迁·九年级统考竞赛）小红家的电路进户总开关上安装着漏电保护
器。关于漏电保护器铭牌上所提供的一些数据。下列解释正确的是（ ）
20A 220V
额定漏电动作电流 30mA
额定漏电不动作电流 15mA
漏电分断时间 <0.1s
A．当漏电持续0.1s以上时会自动切断电路
B．当漏电电流达到15mA时就能起保护作用
C．当漏电电流大于30mA时，会在0.1s以内自动切断电路
D．只有当进户电压大于220V或用电电流大于20A时才能起到保护作用
【答案】C
【分析】由漏电保护器的铭牌可知：
①漏电保护器的额定电压是220V，最大电流是20A；
②额定漏电动作电流30mA表示：当漏电电流值达到30mA时，保护器即动作断开电
源；
③额定漏电不动作电流15mA表示：在漏电电流值达到15mA以下时，保护器不应动
作，否则因灵敏度太高容易误动作，影响用电设备的正常运行；
④漏电分断时间＜0.1s表示：从漏电电流值达到30mA起，到主触头分离止的时间不
超过0.1s。
【详解】A．从漏电电流值达到30mA起，到主触头分离止的时间不超过0.1s，故A错
误；
BD．当漏电电流达到30mA，保护器即动作断开电源，保护器的工作与否，取决于电
流的大小，与进户线的电压无关，故BD错误；
C．当漏电电流达到30mA时，漏电保护器会在0.1s内自动切断电路，故C正确。

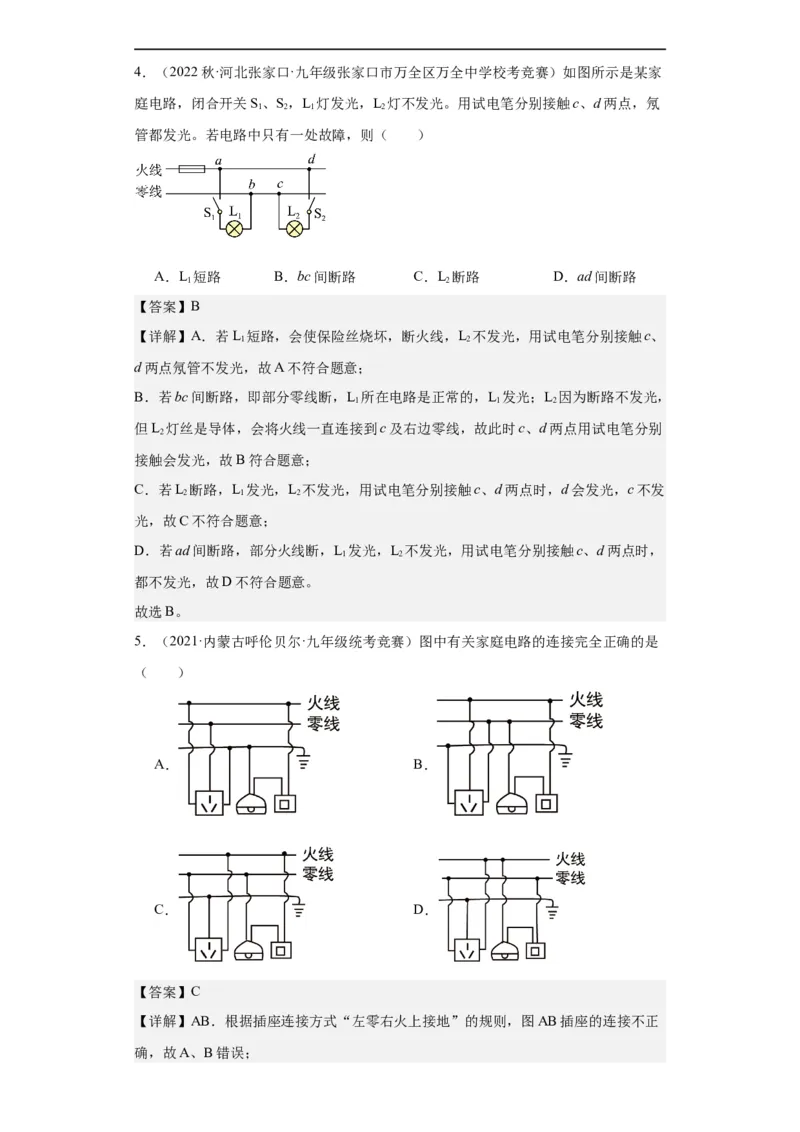

故选C。4．（2022秋·河北张家口·九年级张家口市万全区万全中学校考竞赛）如图所示是某家
庭电路，闭合开关S、S，L 灯发光，L 灯不发光。用试电笔分别接触c、d两点，氖
1 2 1 2
管都发光。若电路中只有一处故障，则（ ）
A．L 短路 B．bc间断路 C．L 断路 D．ad间断路
1 2
【答案】B
【详解】A．若L 短路，会使保险丝烧坏，断火线，L 不发光，用试电笔分别接触c、
1 2
d两点氖管不发光，故A不符合题意；
B．若bc间断路，即部分零线断，L 所在电路是正常的，L 发光；L 因为断路不发光，
1 1 2
但L 灯丝是导体，会将火线一直连接到c及右边零线，故此时c、d两点用试电笔分别
2
接触会发光，故B符合题意；
C．若L 断路，L 发光，L 不发光，用试电笔分别接触c、d两点时，d会发光，c不发
2 1 2
光，故C不符合题意；
D．若ad间断路，部分火线断，L 发光，L 不发光，用试电笔分别接触c、d两点时，
1 2
都不发光，故D不符合题意。
故选B。

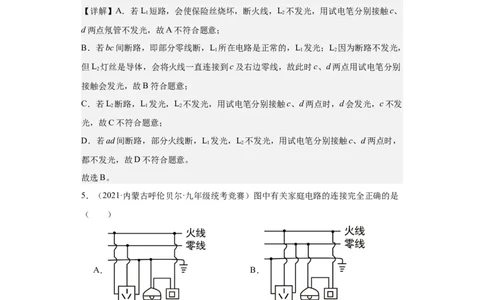

5．（2021·内蒙古呼伦贝尔·九年级统考竞赛）图中有关家庭电路的连接完全正确的是
（ ）
A． B．
C． D．
【答案】C
【详解】AB．根据插座连接方式“左零右火上接地”的规则，图AB插座的连接不正
确，故A、B错误；C．三孔插座的接法是上孔接地线，左孔接零线，右孔接火线，接法正确；同时灯泡的
开关接到火线和用电器之间，也是正确的，故C正确；
D．灯泡的开关应该接到火线和用电器之间，不能接到零线和用电器之间，故D错误。
故选C。

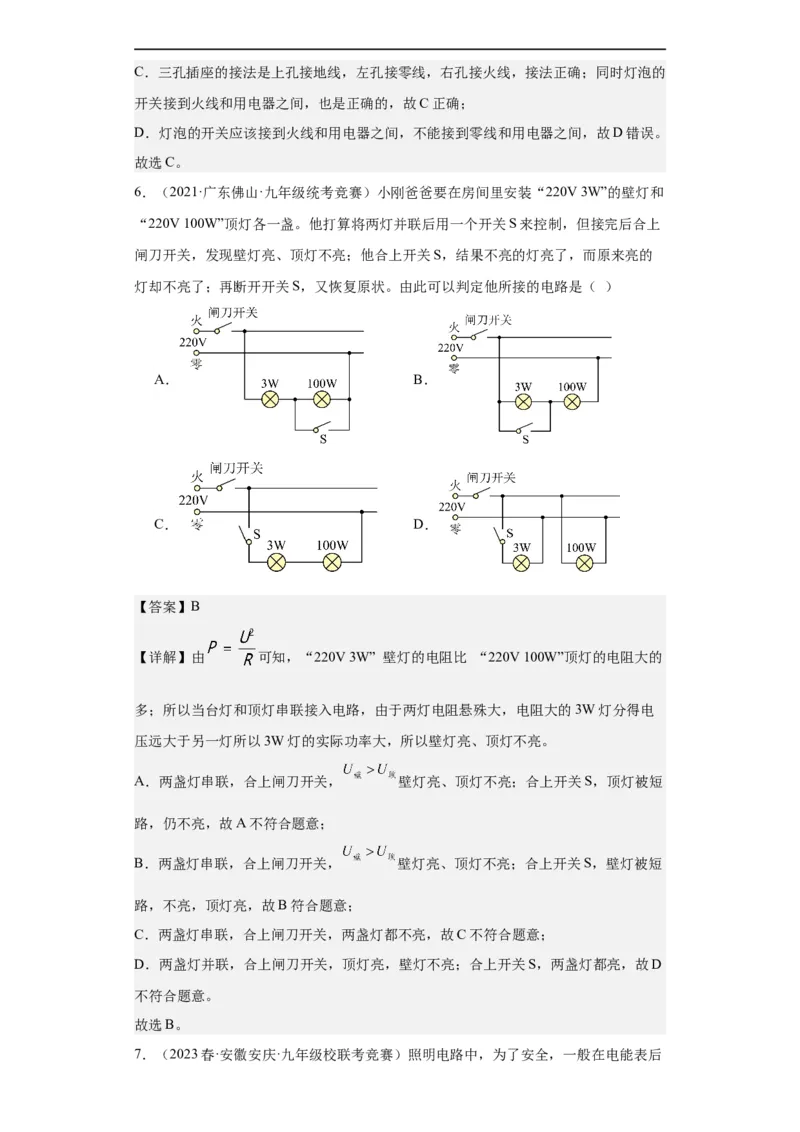

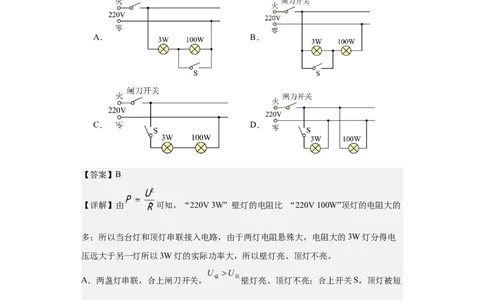

6．（2021·广东佛山·九年级统考竞赛）小刚爸爸要在房间里安装“220V 3W”的壁灯和
“220V 100W”顶灯各一盏。他打算将两灯并联后用一个开关S来控制，但接完后合上
闸刀开关，发现壁灯亮、顶灯不亮；他合上开关S，结果不亮的灯亮了，而原来亮的
灯却不亮了；再断开开关S，又恢复原状。由此可以判定他所接的电路是（ ）
A． B．
C． D．
【答案】B
【详解】由 可知，“220V 3W” 壁灯的电阻比 “220V 100W”顶灯的电阻大的
多；所以当台灯和顶灯串联接入电路，由于两灯电阻悬殊大，电阻大的3W灯分得电
压远大于另一灯所以3W灯的实际功率大，所以壁灯亮、顶灯不亮。
A．两盏灯串联，合上闸刀开关， 壁灯亮、顶灯不亮；合上开关S，顶灯被短
路，仍不亮，故A不符合题意；
B．两盏灯串联，合上闸刀开关， 壁灯亮、顶灯不亮；合上开关S，壁灯被短
路，不亮，顶灯亮，故B符合题意；
C．两盏灯串联，合上闸刀开关，两盏灯都不亮，故C不符合题意；
D．两盏灯并联，合上闸刀开关，顶灯亮，壁灯不亮；合上开关S，两盏灯都亮，故D
不符合题意。
故选B。

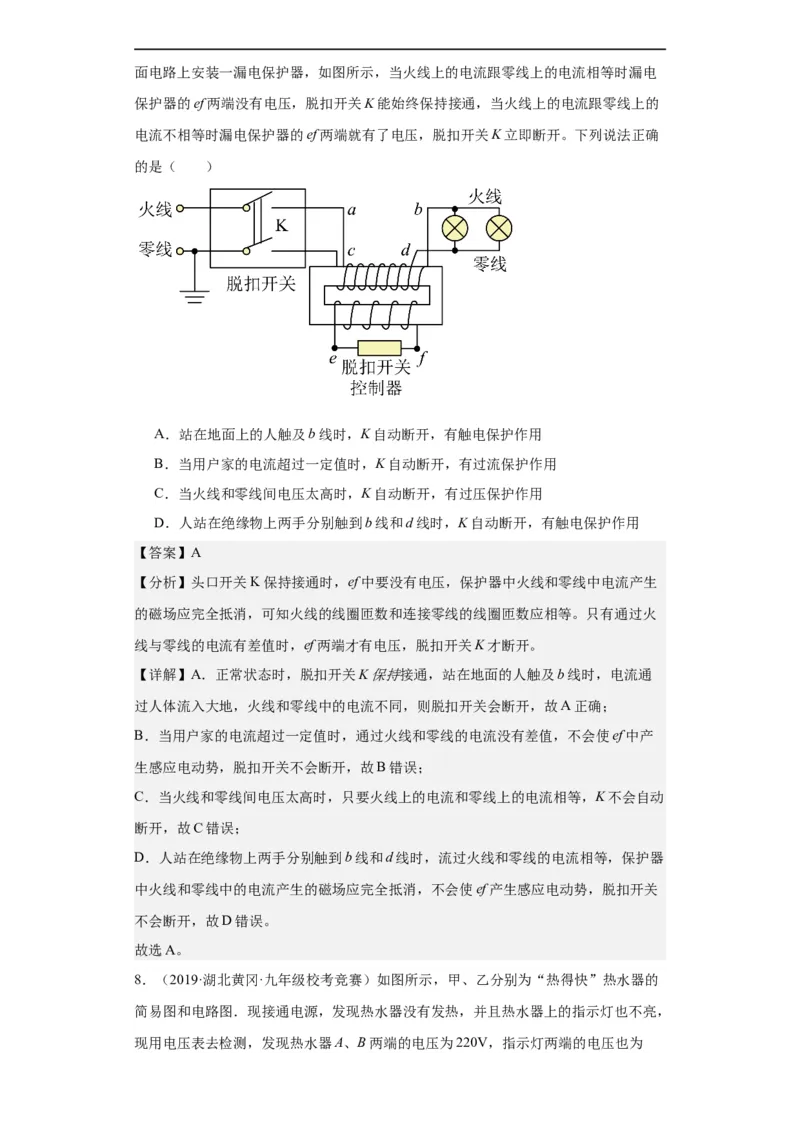

7．（2023春·安徽安庆·九年级校联考竞赛）照明电路中，为了安全，一般在电能表后面电路上安装一漏电保护器，如图所示，当火线上的电流跟零线上的电流相等时漏电
保护器的ef两端没有电压，脱扣开关K能始终保持接通，当火线上的电流跟零线上的
电流不相等时漏电保护器的ef两端就有了电压，脱扣开关K立即断开。下列说法正确
的是（ ）
A．站在地面上的人触及b线时，K自动断开，有触电保护作用
B．当用户家的电流超过一定值时，K自动断开，有过流保护作用
C．当火线和零线间电压太高时，K自动断开，有过压保护作用
D．人站在绝缘物上两手分别触到b线和d线时，K自动断开，有触电保护作用
【答案】A
【分析】头口开关K保持接通时，ef中要没有电压，保护器中火线和零线中电流产生
的磁场应完全抵消，可知火线的线圈匝数和连接零线的线圈匝数应相等。只有通过火
线与零线的电流有差值时，ef两端才有电压，脱扣开关K才断开。
【详解】A．正常状态时，脱扣开关K保持接通，站在地面的人触及b线时，电流通
过人体流入大地，火线和零线中的电流不同，则脱扣开关会断开，故A正确；
B．当用户家的电流超过一定值时，通过火线和零线的电流没有差值，不会使ef中产
生感应电动势，脱扣开关不会断开，故B错误；
C．当火线和零线间电压太高时，只要火线上的电流和零线上的电流相等，K不会自动
断开，故C错误；
D．人站在绝缘物上两手分别触到b线和d线时，流过火线和零线的电流相等，保护器
中火线和零线中的电流产生的磁场应完全抵消，不会使ef产生感应电动势，脱扣开关
不会断开，故D错误。
故选A。

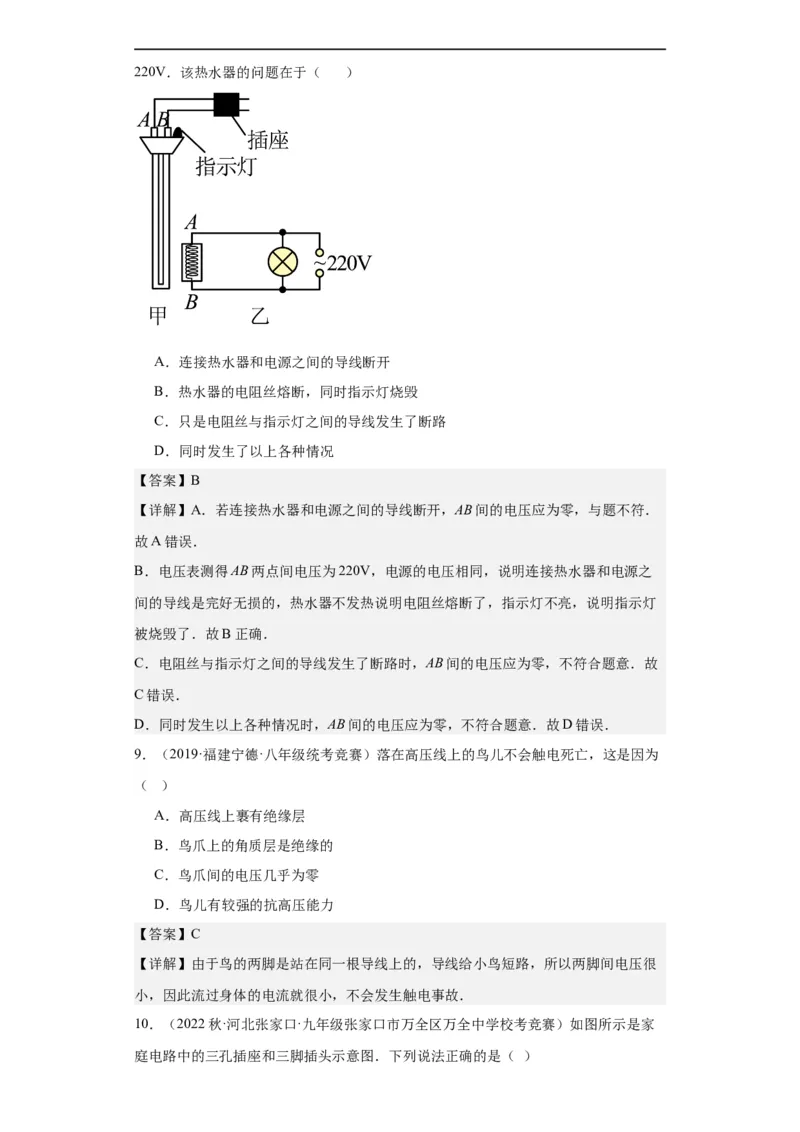

8．（2019·湖北黄冈·九年级校考竞赛）如图所示，甲、乙分别为“热得快”热水器的
简易图和电路图．现接通电源，发现热水器没有发热，并且热水器上的指示灯也不亮，
现用电压表去检测，发现热水器A、B两端的电压为220V，指示灯两端的电压也为220V．该热水器的问题在于（ ）
A．连接热水器和电源之间的导线断开
B．热水器的电阻丝熔断，同时指示灯烧毁
C．只是电阻丝与指示灯之间的导线发生了断路
D．同时发生了以上各种情况
【答案】B
【详解】A．若连接热水器和电源之间的导线断开，AB间的电压应为零，与题不符．
故A错误．
B．电压表测得AB两点间电压为220V，电源的电压相同，说明连接热水器和电源之
间的导线是完好无损的，热水器不发热说明电阻丝熔断了，指示灯不亮，说明指示灯
被烧毁了．故B正确．
C．电阻丝与指示灯之间的导线发生了断路时，AB间的电压应为零，不符合题意．故
C错误．
D．同时发生以上各种情况时，AB间的电压应为零，不符合题意．故D错误．
9．（2019·福建宁德·八年级统考竞赛）落在高压线上的鸟儿不会触电死亡，这是因为
（ ）
A．高压线上裹有绝缘层
B．鸟爪上的角质层是绝缘的
C．鸟爪间的电压几乎为零
D．鸟儿有较强的抗高压能力
【答案】C
【详解】由于鸟的两脚是站在同一根导线上的，导线给小鸟短路，所以两脚间电压很
小，因此流过身体的电流就很小，不会发生触电事故．

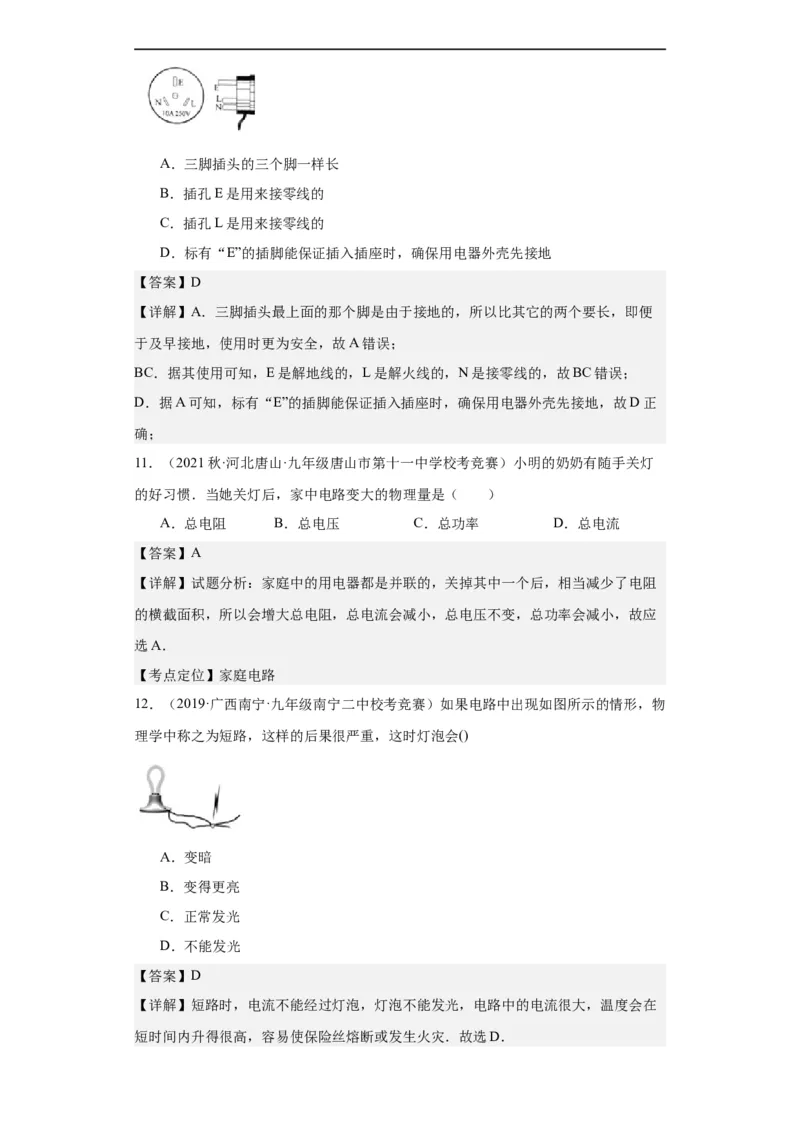

10．（2022秋·河北张家口·九年级张家口市万全区万全中学校考竞赛）如图所示是家
庭电路中的三孔插座和三脚插头示意图．下列说法正确的是（ ）A．三脚插头的三个脚一样长
B．插孔E是用来接零线的
C．插孔L是用来接零线的
D．标有“E”的插脚能保证插入插座时，确保用电器外壳先接地
【答案】D
【详解】A．三脚插头最上面的那个脚是由于接地的，所以比其它的两个要长，即便
于及早接地，使用时更为安全，故A错误；
BC．据其使用可知，E是解地线的，L是解火线的，N是接零线的，故BC错误；
D．据A可知，标有“E”的插脚能保证插入插座时，确保用电器外壳先接地，故D正
确；
11．（2021秋·河北唐山·九年级唐山市第十一中学校考竞赛）小明的奶奶有随手关灯
的好习惯．当她关灯后，家中电路变大的物理量是（ ）
A．总电阻 B．总电压 C．总功率 D．总电流
【答案】A
【详解】试题分析：家庭中的用电器都是并联的，关掉其中一个后，相当减少了电阻
的横截面积，所以会增大总电阻，总电流会减小，总电压不变，总功率会减小，故应
选A．
【考点定位】家庭电路
12．（2019·广西南宁·九年级南宁二中校考竞赛）如果电路中出现如图所示的情形，物
理学中称之为短路，这样的后果很严重，这时灯泡会()
A．变暗
B．变得更亮
C．正常发光
D．不能发光
【答案】D
【详解】短路时，电流不能经过灯泡，灯泡不能发光，电路中的电流很大，温度会在

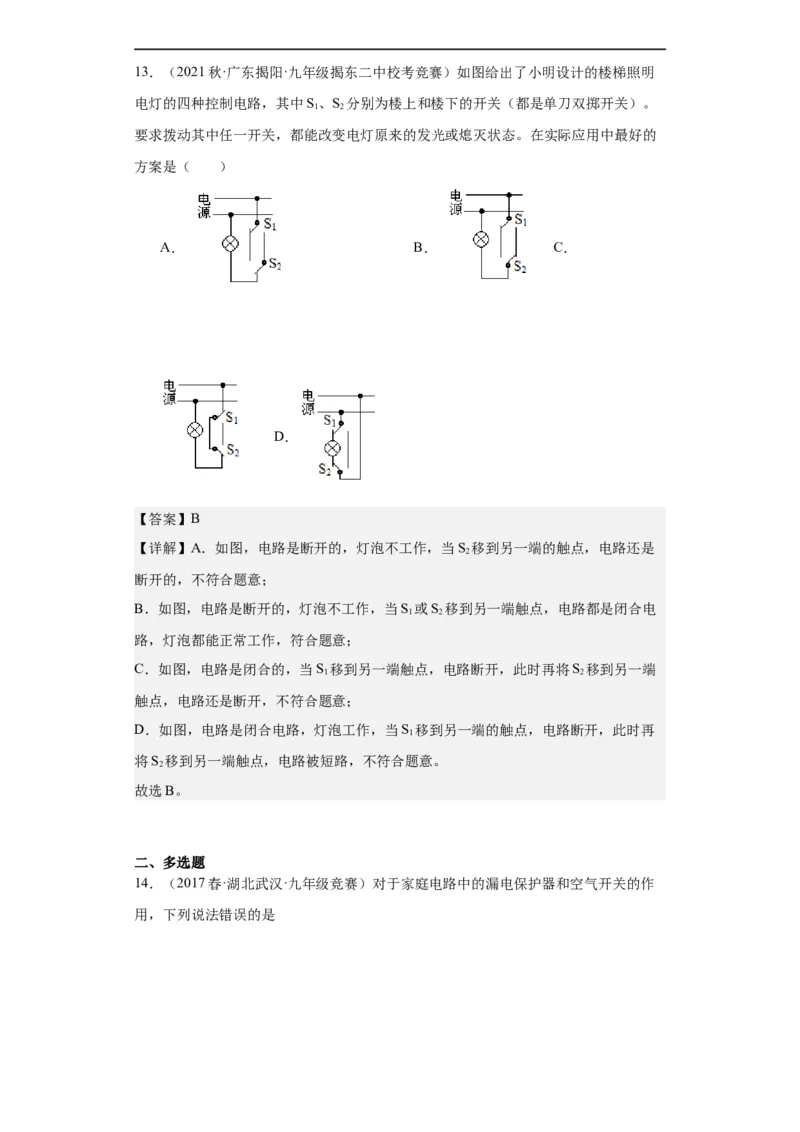

短时间内升得很高，容易使保险丝熔断或发生火灾．故选D．13．（2021秋·广东揭阳·九年级揭东二中校考竞赛）如图给出了小明设计的楼梯照明
电灯的四种控制电路，其中S、S 分别为楼上和楼下的开关（都是单刀双掷开关）。
1 2
要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态。在实际应用中最好的
方案是（ ）
A． B． C．
D．
【答案】B
【详解】A．如图，电路是断开的，灯泡不工作，当S 移到另一端的触点，电路还是
2
断开的，不符合题意；
B．如图，电路是断开的，灯泡不工作，当S 或S 移到另一端触点，电路都是闭合电
1 2
路，灯泡都能正常工作，符合题意；
C．如图，电路是闭合的，当S 移到另一端触点，电路断开，此时再将S 移到另一端
1 2
触点，电路还是断开，不符合题意；
D．如图，电路是闭合电路，灯泡工作，当S 移到另一端的触点，电路断开，此时再
1
将S 移到另一端触点，电路被短路，不符合题意。
2
故选B。
二、多选题

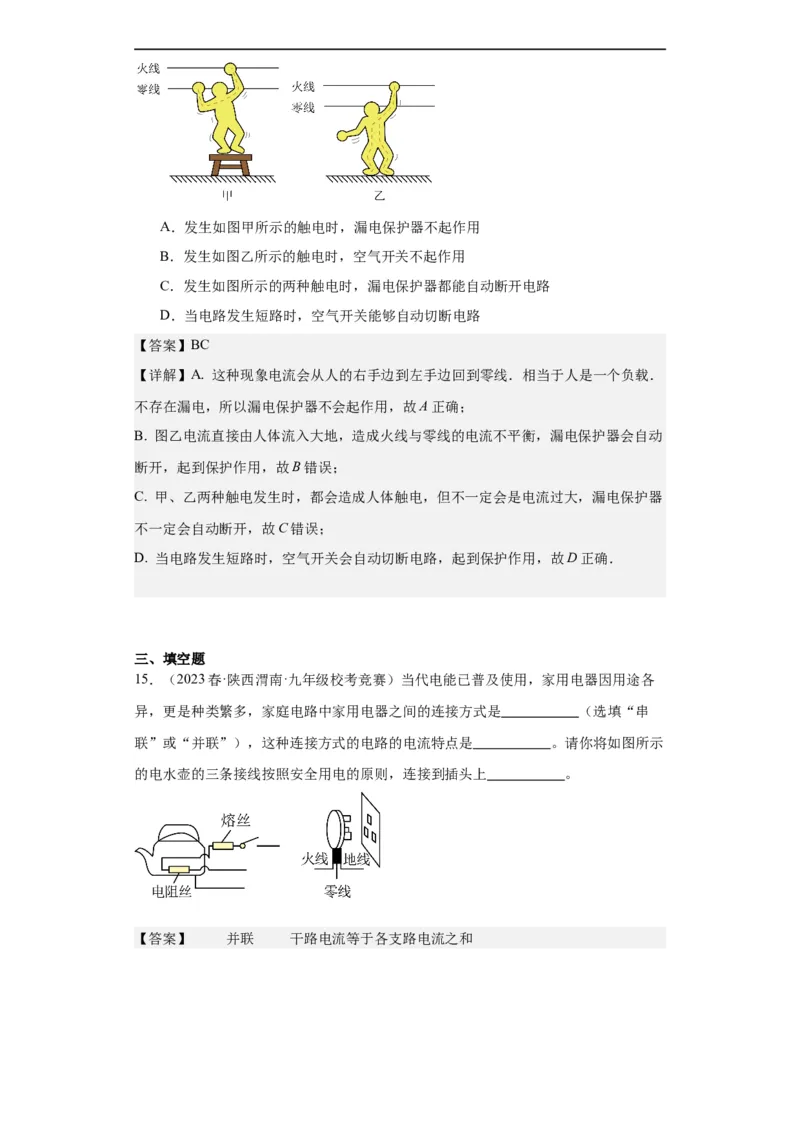

14．（2017春·湖北武汉·九年级竞赛）对于家庭电路中的漏电保护器和空气开关的作
用，下列说法错误的是A．发生如图甲所示的触电时，漏电保护器不起作用
B．发生如图乙所示的触电时，空气开关不起作用
C．发生如图所示的两种触电时，漏电保护器都能自动断开电路
D．当电路发生短路时，空气开关能够自动切断电路
【答案】BC
【详解】A. 这种现象电流会从人的右手边到左手边回到零线．相当于人是一个负载．
不存在漏电，所以漏电保护器不会起作用，故A正确；
B. 图乙电流直接由人体流入大地，造成火线与零线的电流不平衡，漏电保护器会自动
断开，起到保护作用，故B错误；
C. 甲、乙两种触电发生时，都会造成人体触电，但不一定会是电流过大，漏电保护器
不一定会自动断开，故C错误；
D. 当电路发生短路时，空气开关会自动切断电路，起到保护作用，故D正确．
三、填空题

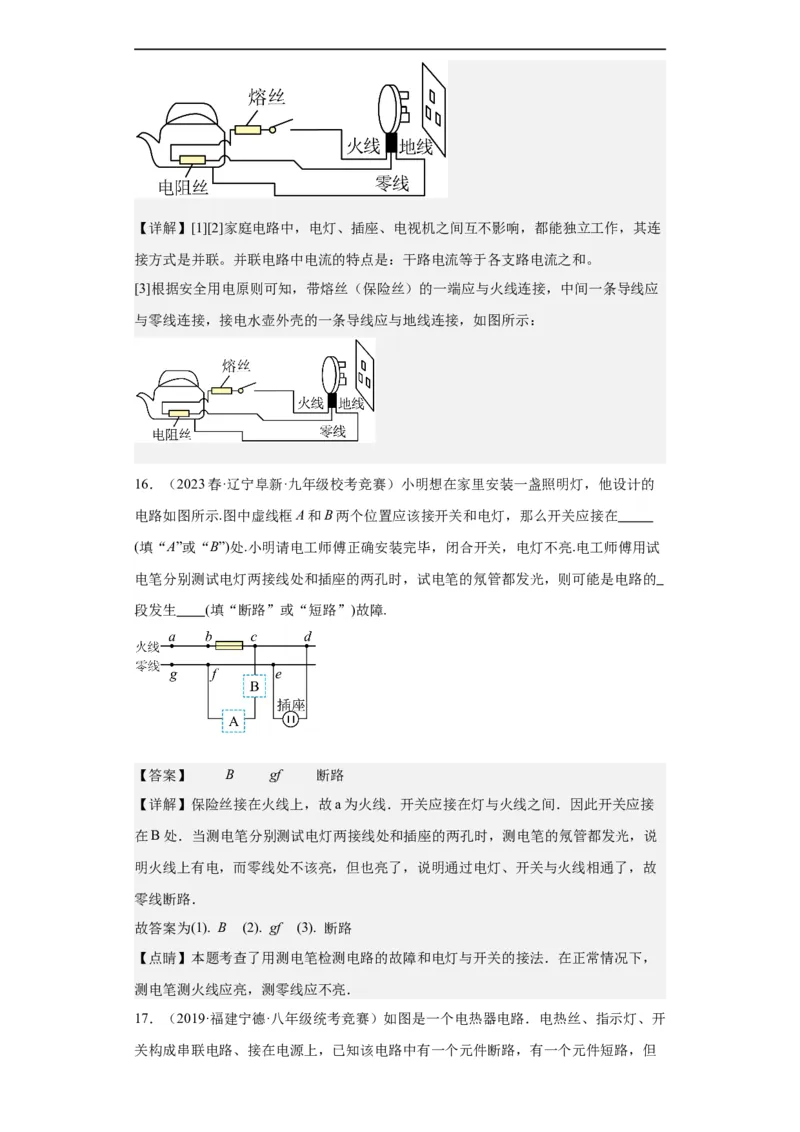

15．（2023春·陕西渭南·九年级校考竞赛）当代电能已普及使用，家用电器因用途各
异，更是种类繁多，家庭电路中家用电器之间的连接方式是 （选填“串
联”或“并联”），这种连接方式的电路的电流特点是 。请你将如图所示
的电水壶的三条接线按照安全用电的原则，连接到插头上 。
【答案】 并联 干路电流等于各支路电流之和【详解】[1][2]家庭电路中，电灯、插座、电视机之间互不影响，都能独立工作，其连
接方式是并联。并联电路中电流的特点是：干路电流等于各支路电流之和。
[3]根据安全用电原则可知，带熔丝（保险丝）的一端应与火线连接，中间一条导线应
与零线连接，接电水壶外壳的一条导线应与地线连接，如图所示：
16．（2023春·辽宁阜新·九年级校考竞赛）小明想在家里安装一盏照明灯，他设计的
电路如图所示.图中虚线框A和B两个位置应该接开关和电灯，那么开关应接在
(填“A”或“B”)处.小明请电工师傅正确安装完毕，闭合开关，电灯不亮.电工师傅用试
电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则可能是电路的
段发生 (填“断路”或“短路”)故障.
【答案】 B gf 断路
【详解】保险丝接在火线上，故a为火线．开关应接在灯与火线之间．因此开关应接
在B处．当测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都发光，说
明火线上有电，而零线处不该亮，但也亮了，说明通过电灯、开关与火线相通了，故
零线断路．
故答案为(1). B (2). gf (3). 断路
【点睛】本题考查了用测电笔检测电路的故障和电灯与开关的接法．在正常情况下，
测电笔测火线应亮，测零线应不亮．

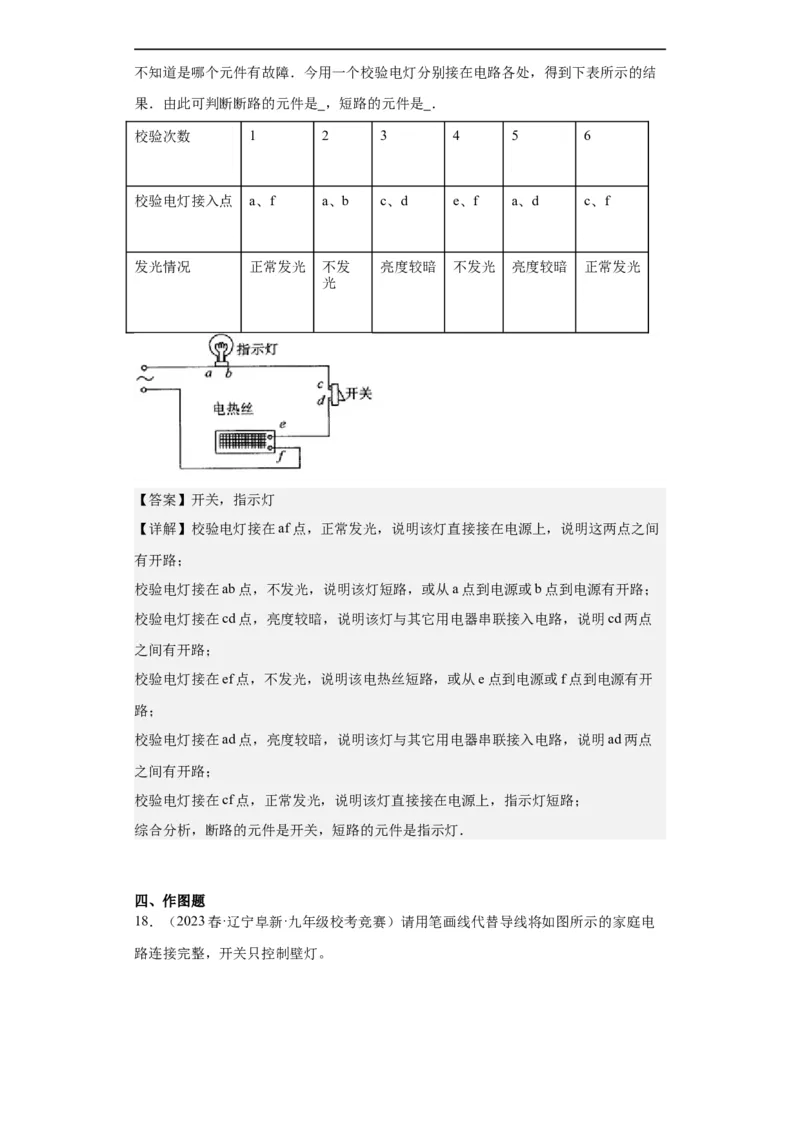

17．（2019·福建宁德·八年级统考竞赛）如图是一个电热器电路．电热丝、指示灯、开
关构成串联电路、接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪个元件有故障．今用一个校验电灯分别接在电路各处，得到下表所示的结
果．由此可判断断路的元件是 ，短路的元件是 ．
校验次数 1 2 3 4 5 6
校验电灯接入点 a、f a、b c、d e、f a、d c、f
发光情况 正常发光 不发 亮度较暗 不发光 亮度较暗 正常发光
光
【答案】开关，指示灯
【详解】校验电灯接在af点，正常发光，说明该灯直接接在电源上，说明这两点之间
有开路；
校验电灯接在ab点，不发光，说明该灯短路，或从a点到电源或b点到电源有开路；
校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点
之间有开路；
校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开
路；
校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点
之间有开路；
校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路；
综合分析，断路的元件是开关，短路的元件是指示灯．
四、作图题

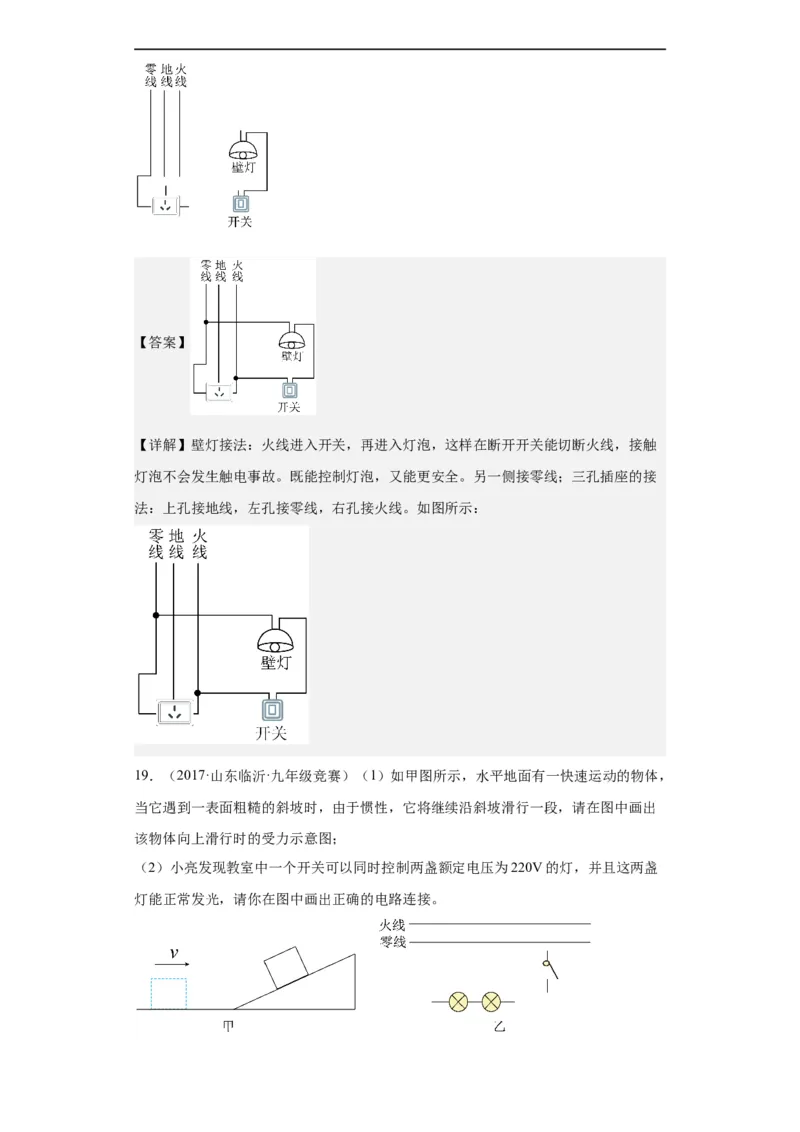

18．（2023春·辽宁阜新·九年级校考竞赛）请用笔画线代替导线将如图所示的家庭电
路连接完整，开关只控制壁灯。【答案】
【详解】壁灯接法：火线进入开关，再进入灯泡，这样在断开开关能切断火线，接触
灯泡不会发生触电事故。既能控制灯泡，又能更安全。另一侧接零线；三孔插座的接
法：上孔接地线，左孔接零线，右孔接火线。如图所示：

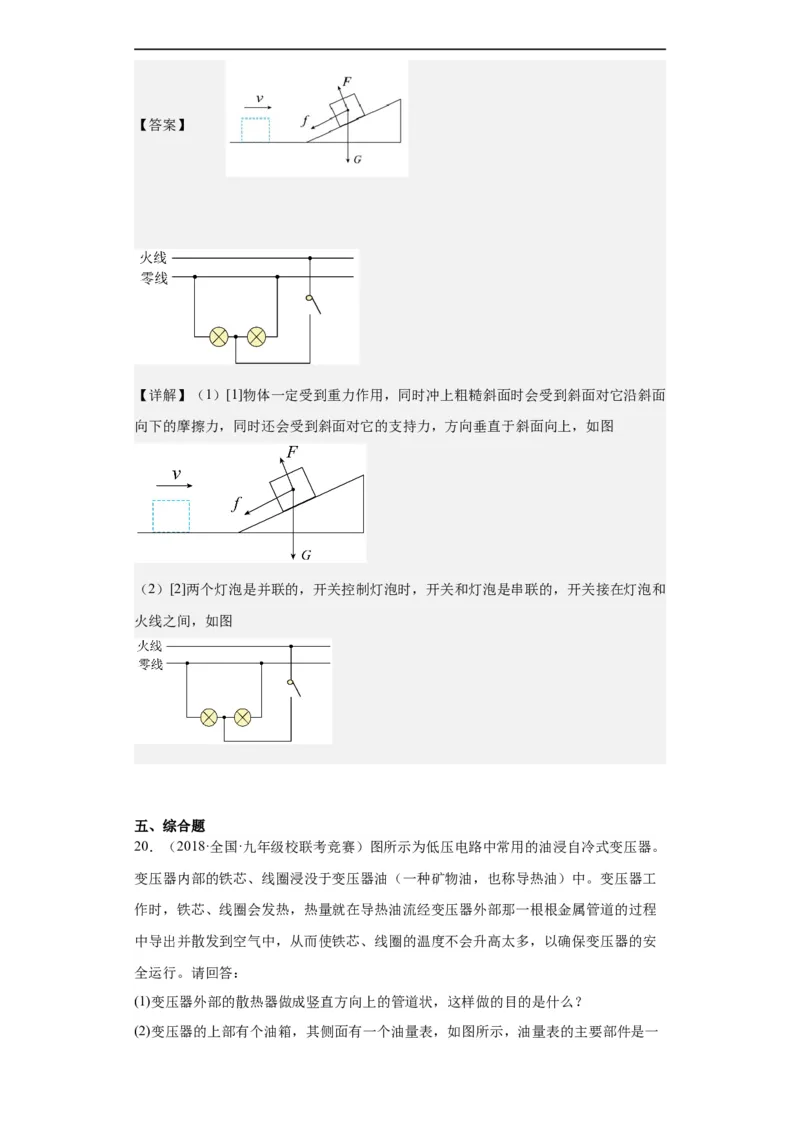

19．（2017·山东临沂·九年级竞赛）（1）如甲图所示，水平地面有一快速运动的物体，
当它遇到一表面粗糙的斜坡时，由于惯性，它将继续沿斜坡滑行一段，请在图中画出
该物体向上滑行时的受力示意图；
（2）小亮发现教室中一个开关可以同时控制两盏额定电压为220V的灯，并且这两盏
灯能正常发光，请你在图中画出正确的电路连接。【答案】
【详解】（1）[1]物体一定受到重力作用，同时冲上粗糙斜面时会受到斜面对它沿斜面
向下的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上，如图
（2）[2]两个灯泡是并联的，开关控制灯泡时，开关和灯泡是串联的，开关接在灯泡和
火线之间，如图
五、综合题

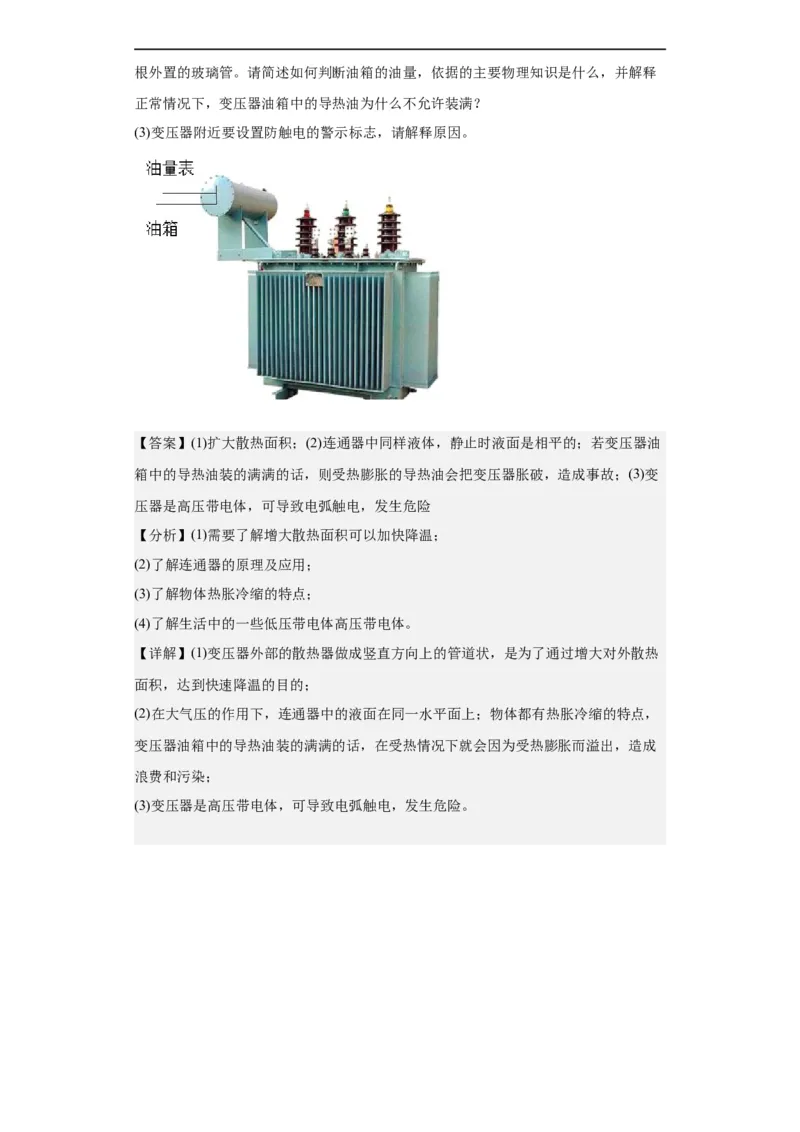

20．（2018·全国·九年级校联考竞赛）图所示为低压电路中常用的油浸自冷式变压器。
变压器内部的铁芯、线圈浸没于变压器油（一种矿物油，也称导热油）中。变压器工
作时，铁芯、线圈会发热，热量就在导热油流经变压器外部那一根根金属管道的过程
中导出并散发到空气中，从而使铁芯、线圈的温度不会升高太多，以确保变压器的安
全运行。请回答：
(1)变压器外部的散热器做成竖直方向上的管道状，这样做的目的是什么？
(2)变压器的上部有个油箱，其侧面有一个油量表，如图所示，油量表的主要部件是一根外置的玻璃管。请简述如何判断油箱的油量，依据的主要物理知识是什么，并解释
正常情况下，变压器油箱中的导热油为什么不允许装满？
(3)变压器附近要设置防触电的警示标志，请解释原因。
【答案】(1)扩大散热面积；(2)连通器中同样液体，静止时液面是相平的；若变压器油
箱中的导热油装的满满的话，则受热膨胀的导热油会把变压器胀破，造成事故；(3)变
压器是高压带电体，可导致电弧触电，发生危险
【分析】(1)需要了解增大散热面积可以加快降温；
(2)了解连通器的原理及应用；
(3)了解物体热胀冷缩的特点；
(4)了解生活中的一些低压带电体高压带电体。
【详解】(1)变压器外部的散热器做成竖直方向上的管道状，是为了通过增大对外散热
面积，达到快速降温的目的；
(2)在大气压的作用下，连通器中的液面在同一水平面上；物体都有热胀冷缩的特点，
变压器油箱中的导热油装的满满的话，在受热情况下就会因为受热膨胀而溢出，造成
浪费和污染；
(3)变压器是高压带电体，可导致电弧触电，发生危险。
