第15讲 家庭用电（学生版）
一、单选题
1．（2023春·辽宁阜新·九年级校考竞赛）在日常生活中必须注意安全，珍视生命。下
列有关安全方面的说法，正确的是（ ）
A．雷雨天，人在高处打伞行走，一定不会被雷击中
B．如果发生触电事故，首先立即切断电源，然后尽快联系医务人员进行抢救
C．学校新增了两个微机室，只更换额定电流较大的保险丝即可
D．在两线插头的插排上，使用三线插头的用电器同样安全

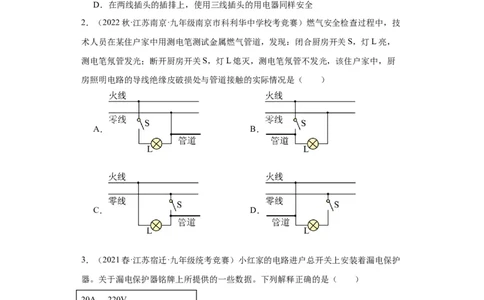

2．（2022秋·江苏南京·九年级南京市科利华中学校考竞赛）燃气安全检查过程中，技
术人员在某住户家中用测电笔测试金属燃气管道，发现：闭合厨房开关S，灯L亮，
测电笔氖管发光；断开厨房开关S，灯L熄灭，测电笔氖管不发光，该住户家中，厨
房照明电路的导线绝缘皮破损处与管道接触的实际情况是（ ）
A． B．
C． D．
3．（2021春·江苏宿迁·九年级统考竞赛）小红家的电路进户总开关上安装着漏电保护
器。关于漏电保护器铭牌上所提供的一些数据。下列解释正确的是（ ）
20A 220V
额定漏电动作电流 30mA
额定漏电不动作电流 15mA
漏电分断时间 <0.1s
A．当漏电持续0.1s以上时会自动切断电路
B．当漏电电流达到15mA时就能起保护作用
C．当漏电电流大于30mA时，会在0.1s以内自动切断电路
D．只有当进户电压大于220V或用电电流大于20A时才能起到保护作用

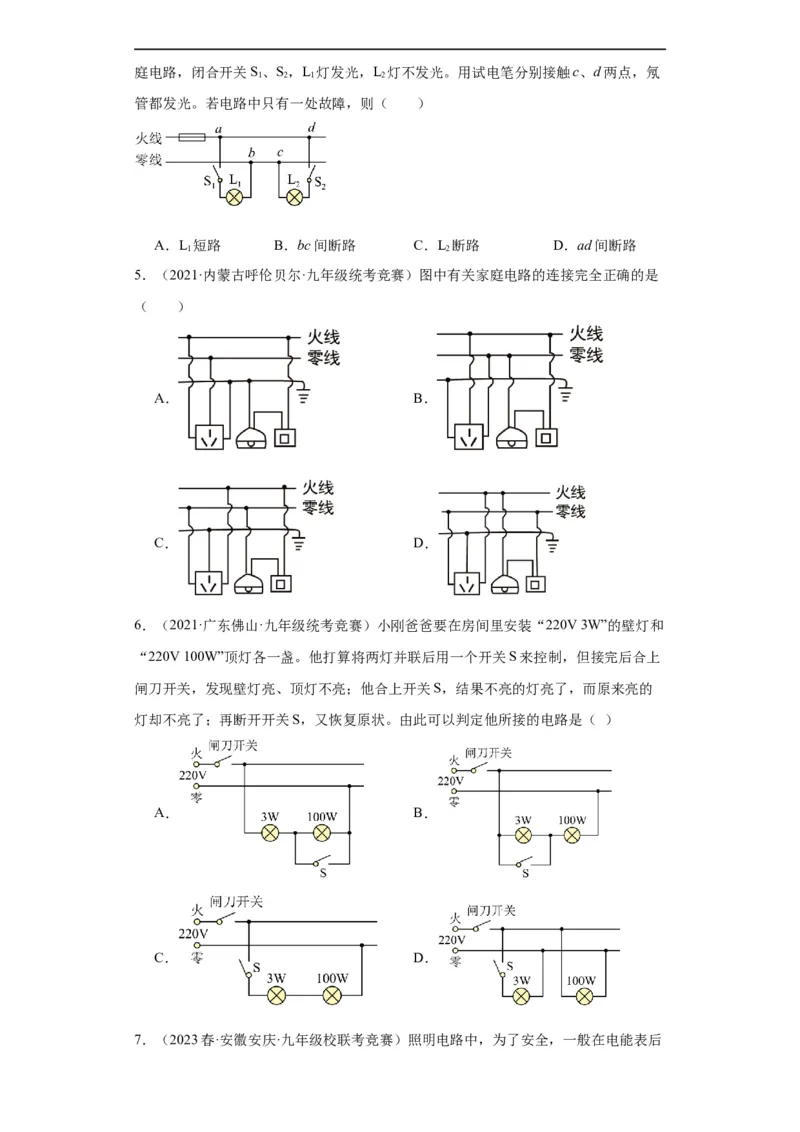

4．（2022秋·河北张家口·九年级张家口市万全区万全中学校考竞赛）如图所示是某家庭电路，闭合开关S、S，L 灯发光，L 灯不发光。用试电笔分别接触c、d两点，氖
1 2 1 2
管都发光。若电路中只有一处故障，则（ ）
A．L 短路 B．bc间断路 C．L 断路 D．ad间断路
1 2

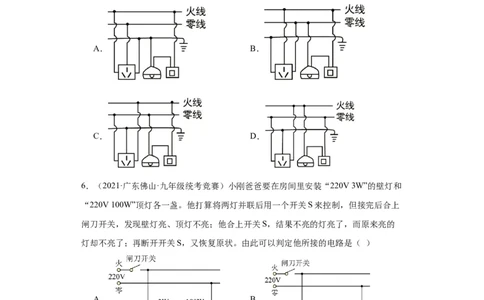

5．（2021·内蒙古呼伦贝尔·九年级统考竞赛）图中有关家庭电路的连接完全正确的是
（ ）
A． B．
C． D．
6．（2021·广东佛山·九年级统考竞赛）小刚爸爸要在房间里安装“220V 3W”的壁灯和
“220V 100W”顶灯各一盏。他打算将两灯并联后用一个开关S来控制，但接完后合上
闸刀开关，发现壁灯亮、顶灯不亮；他合上开关S，结果不亮的灯亮了，而原来亮的
灯却不亮了；再断开开关S，又恢复原状。由此可以判定他所接的电路是（ ）
A． B．
C． D．

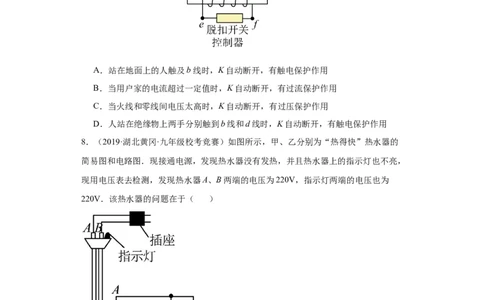

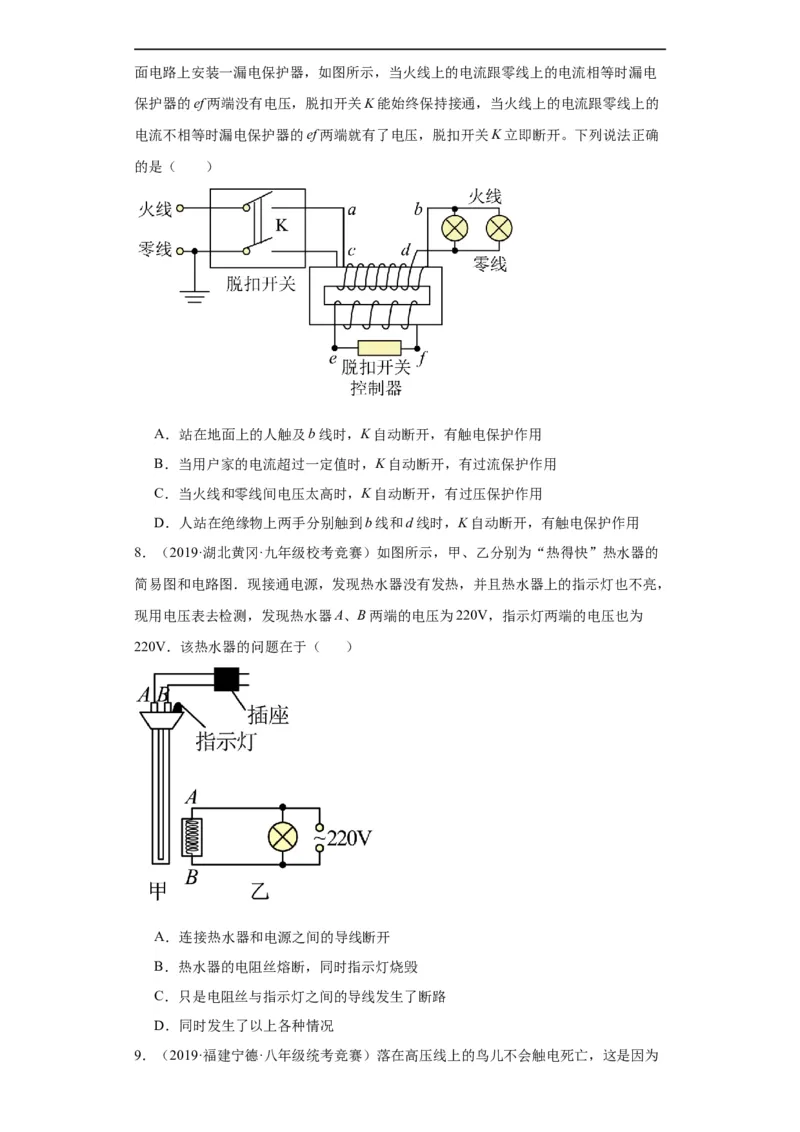

7．（2023春·安徽安庆·九年级校联考竞赛）照明电路中，为了安全，一般在电能表后面电路上安装一漏电保护器，如图所示，当火线上的电流跟零线上的电流相等时漏电
保护器的ef两端没有电压，脱扣开关K能始终保持接通，当火线上的电流跟零线上的
电流不相等时漏电保护器的ef两端就有了电压，脱扣开关K立即断开。下列说法正确
的是（ ）
A．站在地面上的人触及b线时，K自动断开，有触电保护作用
B．当用户家的电流超过一定值时，K自动断开，有过流保护作用
C．当火线和零线间电压太高时，K自动断开，有过压保护作用
D．人站在绝缘物上两手分别触到b线和d线时，K自动断开，有触电保护作用
8．（2019·湖北黄冈·九年级校考竞赛）如图所示，甲、乙分别为“热得快”热水器的
简易图和电路图．现接通电源，发现热水器没有发热，并且热水器上的指示灯也不亮，
现用电压表去检测，发现热水器A、B两端的电压为220V，指示灯两端的电压也为
220V．该热水器的问题在于（ ）
A．连接热水器和电源之间的导线断开
B．热水器的电阻丝熔断，同时指示灯烧毁
C．只是电阻丝与指示灯之间的导线发生了断路
D．同时发生了以上各种情况

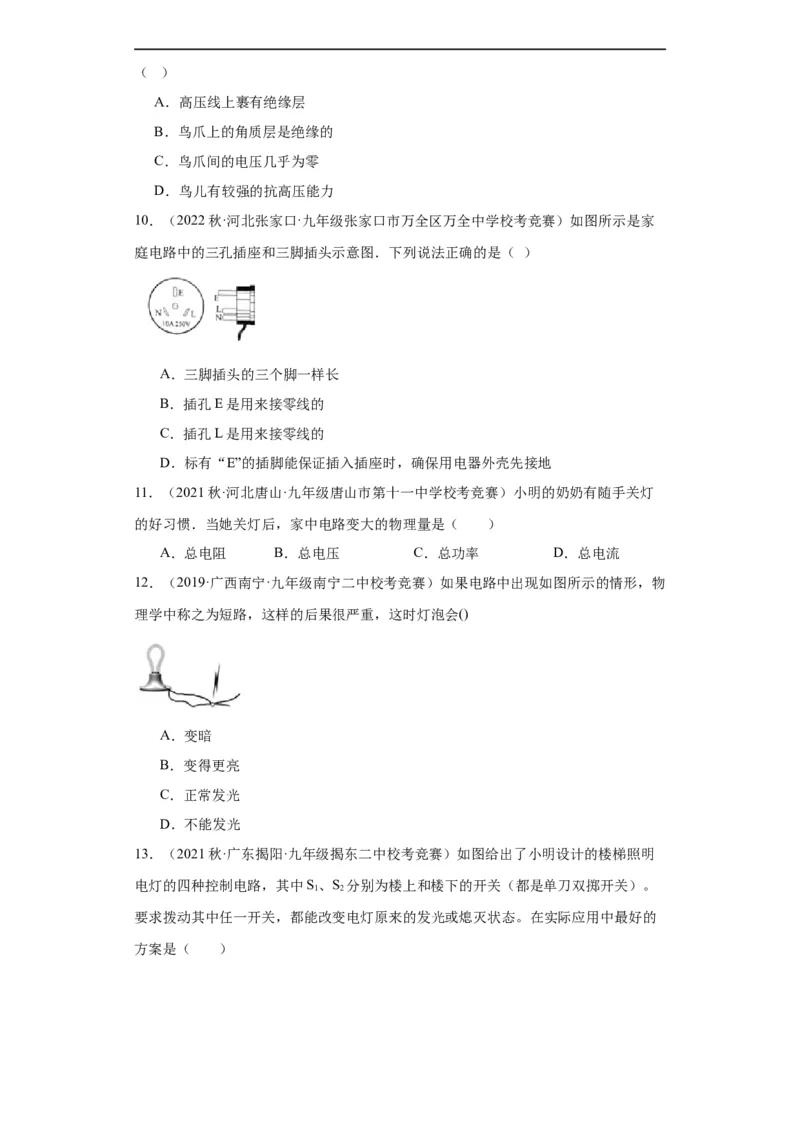

9．（2019·福建宁德·八年级统考竞赛）落在高压线上的鸟儿不会触电死亡，这是因为（ ）
A．高压线上裹有绝缘层
B．鸟爪上的角质层是绝缘的
C．鸟爪间的电压几乎为零
D．鸟儿有较强的抗高压能力
10．（2022秋·河北张家口·九年级张家口市万全区万全中学校考竞赛）如图所示是家
庭电路中的三孔插座和三脚插头示意图．下列说法正确的是（ ）
A．三脚插头的三个脚一样长
B．插孔E是用来接零线的
C．插孔L是用来接零线的
D．标有“E”的插脚能保证插入插座时，确保用电器外壳先接地
11．（2021秋·河北唐山·九年级唐山市第十一中学校考竞赛）小明的奶奶有随手关灯
的好习惯．当她关灯后，家中电路变大的物理量是（ ）
A．总电阻 B．总电压 C．总功率 D．总电流
12．（2019·广西南宁·九年级南宁二中校考竞赛）如果电路中出现如图所示的情形，物
理学中称之为短路，这样的后果很严重，这时灯泡会()
A．变暗
B．变得更亮
C．正常发光
D．不能发光

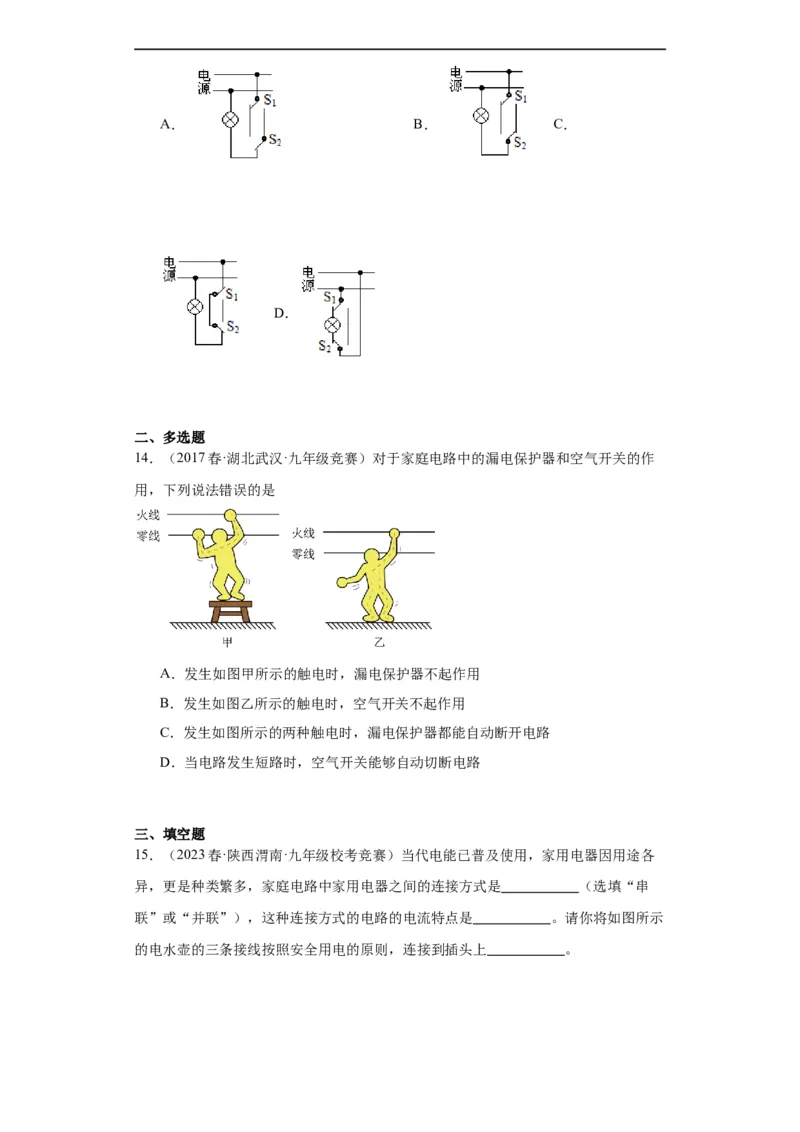

13．（2021秋·广东揭阳·九年级揭东二中校考竞赛）如图给出了小明设计的楼梯照明
电灯的四种控制电路，其中S、S 分别为楼上和楼下的开关（都是单刀双掷开关）。
1 2
要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态。在实际应用中最好的
方案是（ ）A． B． C．
D．
二、多选题
14．（2017春·湖北武汉·九年级竞赛）对于家庭电路中的漏电保护器和空气开关的作
用，下列说法错误的是
A．发生如图甲所示的触电时，漏电保护器不起作用
B．发生如图乙所示的触电时，空气开关不起作用
C．发生如图所示的两种触电时，漏电保护器都能自动断开电路
D．当电路发生短路时，空气开关能够自动切断电路
三、填空题
15．（2023春·陕西渭南·九年级校考竞赛）当代电能已普及使用，家用电器因用途各
异，更是种类繁多，家庭电路中家用电器之间的连接方式是 （选填“串
联”或“并联”），这种连接方式的电路的电流特点是 。请你将如图所示

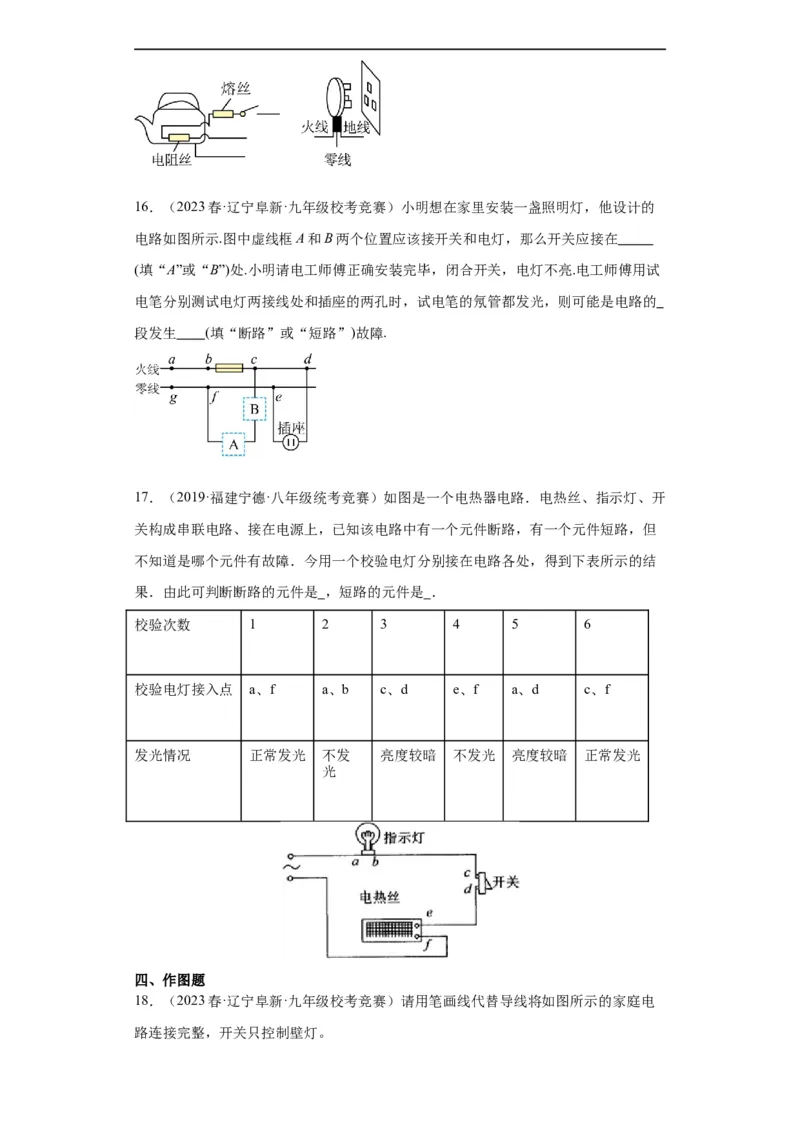

的电水壶的三条接线按照安全用电的原则，连接到插头上 。16．（2023春·辽宁阜新·九年级校考竞赛）小明想在家里安装一盏照明灯，他设计的
电路如图所示.图中虚线框A和B两个位置应该接开关和电灯，那么开关应接在
(填“A”或“B”)处.小明请电工师傅正确安装完毕，闭合开关，电灯不亮.电工师傅用试
电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则可能是电路的
段发生 (填“断路”或“短路”)故障.
17．（2019·福建宁德·八年级统考竞赛）如图是一个电热器电路．电热丝、指示灯、开
关构成串联电路、接在电源上，已知该电路中有一个元件断路，有一个元件短路，但
不知道是哪个元件有故障．今用一个校验电灯分别接在电路各处，得到下表所示的结
果．由此可判断断路的元件是 ，短路的元件是 ．
校验次数 1 2 3 4 5 6
校验电灯接入点 a、f a、b c、d e、f a、d c、f
发光情况 正常发光 不发 亮度较暗 不发光 亮度较暗 正常发光
光
四、作图题

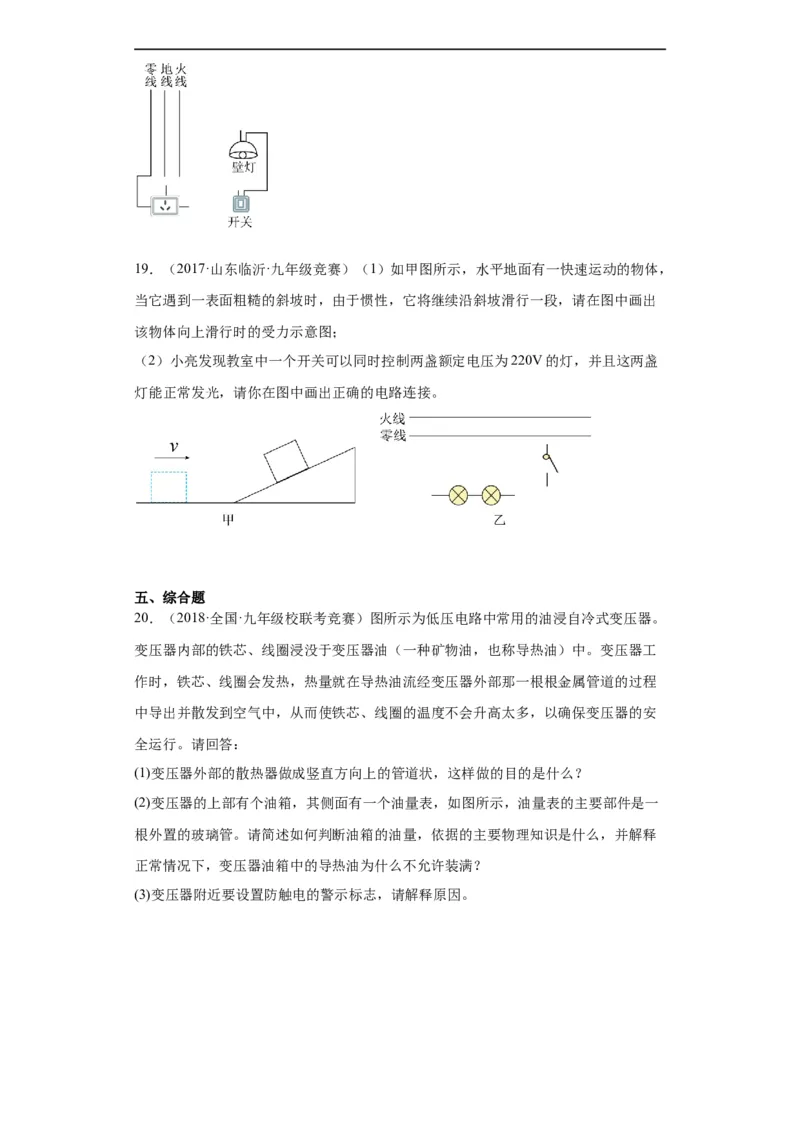

18．（2023春·辽宁阜新·九年级校考竞赛）请用笔画线代替导线将如图所示的家庭电
路连接完整，开关只控制壁灯。19．（2017·山东临沂·九年级竞赛）（1）如甲图所示，水平地面有一快速运动的物体，
当它遇到一表面粗糙的斜坡时，由于惯性，它将继续沿斜坡滑行一段，请在图中画出
该物体向上滑行时的受力示意图；
（2）小亮发现教室中一个开关可以同时控制两盏额定电压为220V的灯，并且这两盏
灯能正常发光，请你在图中画出正确的电路连接。
五、综合题
20．（2018·全国·九年级校联考竞赛）图所示为低压电路中常用的油浸自冷式变压器。
变压器内部的铁芯、线圈浸没于变压器油（一种矿物油，也称导热油）中。变压器工
作时，铁芯、线圈会发热，热量就在导热油流经变压器外部那一根根金属管道的过程
中导出并散发到空气中，从而使铁芯、线圈的温度不会升高太多，以确保变压器的安
全运行。请回答：
(1)变压器外部的散热器做成竖直方向上的管道状，这样做的目的是什么？
(2)变压器的上部有个油箱，其侧面有一个油量表，如图所示，油量表的主要部件是一
根外置的玻璃管。请简述如何判断油箱的油量，依据的主要物理知识是什么，并解释
正常情况下，变压器油箱中的导热油为什么不允许装满？
(3)变压器附近要设置防触电的警示标志，请解释原因。
