2.5 通信线路工程施工技术

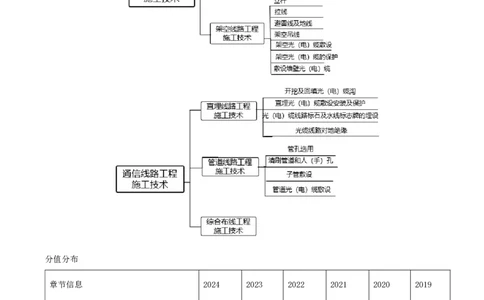

思维导图
分值分布
章节信息 2024 2023 2022 2021 2020 2019
通信线路工程通用施工技术 12 10 12 10 7 16
架空线路工程施工技术 6 6 8 2
直埋线路工程施工技术 7 3 2 4 12
管道线路工程施工技术 8 1 5 2综合布线工程施工技术 2 1
2.5.1 通信线路工程通用施工技术

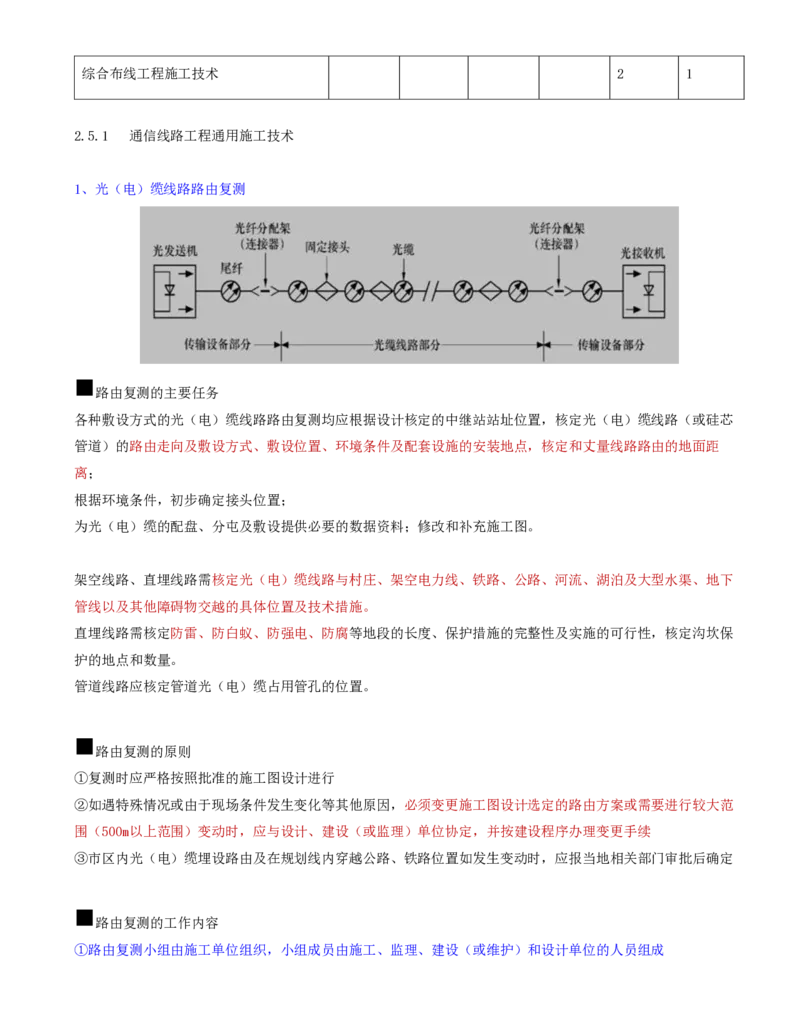

1、光（电）缆线路路由复测
◼

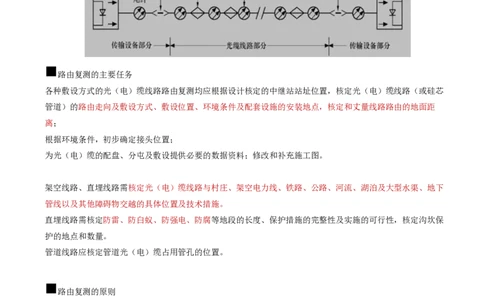

路由复测的主要任务
各种敷设方式的光（电）缆线路路由复测均应根据设计核定的中继站站址位置，核定光（电）缆线路（或硅芯
管道）的路由走向及敷设方式、敷设位置、环境条件及配套设施的安装地点，核定和丈量线路路由的地面距
离；
根据环境条件，初步确定接头位置；
为光（电）缆的配盘、分屯及敷设提供必要的数据资料；修改和补充施工图。
架空线路、直埋线路需核定光（电）缆线路与村庄、架空电力线、铁路、公路、河流、湖泊及大型水渠、地下
管线以及其他障碍物交越的具体位置及技术措施。
直埋线路需核定防雷、防白蚁、防强电、防腐等地段的长度、保护措施的完整性及实施的可行性，核定沟坎保
护的地点和数量。
管道线路应核定管道光（电）缆占用管孔的位置。
◼
路由复测的原则
①复测时应严格按照批准的施工图设计进行
②如遇特殊情况或由于现场条件发生变化等其他原因，必须变更施工图设计选定的路由方案或需要进行较大范
围（500m以上范围）变动时，应与设计、建设（或监理）单位协定，并按建设程序办理变更手续
③市区内光（电）缆埋设路由及在规划线内穿越公路、铁路位置如发生变动时，应报当地相关部门审批后确定
◼
路由复测的工作内容
①路由复测小组由施工单位组织，小组成员由施工、监理、建设（或维护）和设计单位的人员组成②绘图时应核实复测的路由与施工图设计有无差异，路由变动部分应按施工图的比例绘出路由位置及路由两侧
50m以内的地形和主要建筑物
③绘出“防雷、防白蚁、防强电、防腐”设施的位置和保护措施、具体长度等。穿越较大的障碍物时，如位置
变更应测绘出新的断面图
【背景资料】某项目部承揽了一项光缆直埋工程，光缆主要沿国道边水田敷设，沿途与其他地下管线有多处交
越施工中，光缆在穿越一处经济使用地段时施工受阻，经监理单位同意，施工单位对路由走向进行了部分调
整，涉及路由变更长度为700米。

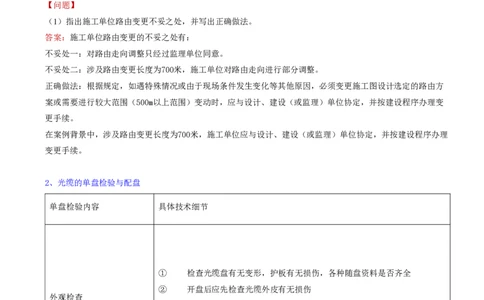

【问题】
（1）指出施工单位路由变更不妥之处，并写出正确做法。
答案：施工单位路由变更的不妥之处有：
不妥处一：对路由走向调整只经过监理单位同意。
不妥处二：涉及路由变更长度为700米，施工单位对路由走向进行部分调整。
正确做法：根据规定，如遇特殊情况或由于现场条件发生变化等其他原因，必须变更施工图设计选定的路由方
案或需要进行较大范围（500m以上范围）变动时，应与设计、建设（或监理）单位协定，并按建设程序办理变
更手续。
在案例背景中，涉及路由变更长度为700米，施工单位应与设计、建设（或监理）单位协定，并按建设程序办理
变更手续。
2、光缆的单盘检验与配盘
单盘检验内容 具体技术细节
① 检查光缆盘有无变形，护板有无损伤，各种随盘资料是否齐全
② 开盘后应先检查光缆外皮有无损伤
外观检查
③ 光缆端头密封是否完好、光缆端别（ A、B端）标志正确明显
④ 对经过检验的光缆应作记录，并在缆盘上做好标识①光缆长度的复测
②光缆单盘损耗测量
光电缆特性测试
③光纤后向散射信号曲线观察
④光缆内金属层间绝缘度检查

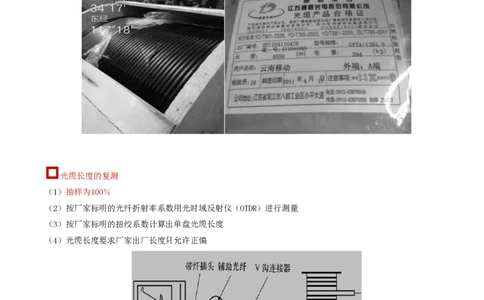

光缆长度的复测
（1）抽样为100％
（2）按厂家标明的光纤折射率系数用光时域反射仪（OTDR）进行测量
（3）按厂家标明的扭绞系数计算出单盘光缆长度
（4）光缆长度要求厂家出厂长度只允许正偏
光缆单盘损耗测试
（1）测试采用后向散射法（OTDR法）（2）可加1～2km的测试光纤（尾纤），以消除OTDR的盲区
（3）做好记录
光纤后向散射信号曲线
用于观察判断光缆在成缆或运输过程中，光纤是否被压伤、断裂或轻微裂伤，同时还可观察光纤随长度的损耗
分布是否均匀，光纤是否存在缺陷

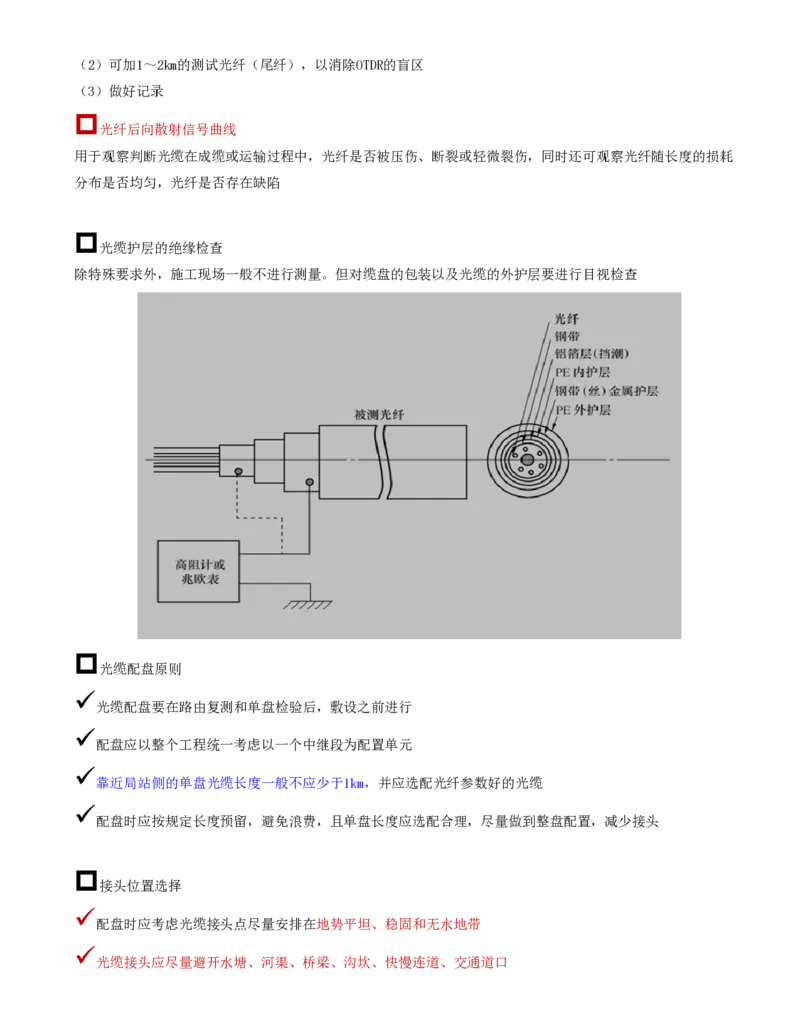

光缆护层的绝缘检查
除特殊要求外，施工现场一般不进行测量。但对缆盘的包装以及光缆的外护层要进行目视检查
光缆配盘原则
✓
光缆配盘要在路由复测和单盘检验后，敷设之前进行
✓
配盘应以整个工程统一考虑以一个中继段为配置单元
✓
靠近局站侧的单盘光缆长度一般不应少于1km，并应选配光纤参数好的光缆
✓
配盘时应按规定长度预留，避免浪费，且单盘长度应选配合理，尽量做到整盘配置，减少接头
接头位置选择
✓
配盘时应考虑光缆接头点尽量安排在地势平坦、稳固和无水地带
✓
光缆接头应尽量避开水塘、河渠、桥梁、沟坎、快慢连道、交通道口✓
埋式与管道交界处的接头，应安排在人（子）孔内
✓
架空光缆接头尽可能安排在杆旁或杆上
光缆端别要求
✓
应设计要求整体按顺序配置 A、B端，不宜倒置
✓
一般干线工程中，南北向时北为A端，南为B端
✓
东西向时东为A端，西为B端
✓
城域网工程中，中心局侧为A端，支局侧为B端
✓
分支光缆的端别应服从主干光缆的端别
特殊光缆优先
配盘时，若在中继段内有水线防护要求的特殊类型光缆，应先确定其位置，然后从特殊光缆接头点向两端配光
缆
光缆单盘检验中，光电性能检验不包括（ ）。
A.光纤长度测量
B.光纤单盘损耗测量
C.光缆对地绝缘电阻测试
D.光纤后向散射信号曲线观察答案：C
光缆线路施工中，光缆单盘检验必须进行的测试项目有（ ）。
A.光纤长度
B.光纤损耗
C.光纤护层耐压
D.光纤后向散射曲线
E.光缆护层的绝缘检查
答案：ABD
【背景资料】
某施工单位承担了我国东南某地直埋光缆线路工程，采用包工不包料的方式承包。在材料进场检验时，检验人
员仔细对各种材料外观、材料出厂合格证进行了检查，并对光缆长度以及光电特性进行了抽测，各种检验均有
记录。
【问题】
（1）说明进场检验工作有哪些不符合规定。
答案：
本工程进场检验工作不符合规定的地方有：
不符合规定一：“检验人员仔细对各种材料外观、材料出厂合格证进行了检查”
正确做法：单盘光缆在运达现场、分屯点后要进行单盘光缆检验，应主要进行外观检查和光（电）特性测试。
（1）外观检查：检查光缆盘有无变形，护板有无损伤，各种随盘资料是否齐全；开盘后应先检查光缆外皮有无
损伤；对经过检验的光缆应作记录，并在缆盘上做好标识。外观检查工作应请供应单位一起进行。（2）光缆的
光电性能检验：光缆的光电特性检验包括光缆长度的复测、光缆单盘损耗测量、光纤后向散射信号曲线观察和
光缆内金属层间绝缘度检查等内容。
不符合规定二：“对光缆长度以及光电特性进行了抽测”
正确做法：光缆进场时施工人员应对光缆光电性能中的光缆长度进行100%抽样。
【背景资料】
某通信工程公司在某地市承揽了区域性的通信工程，双方签订了施工框架合同，具体施工项目以订单方式委
托。
订单1为光缆线路工程，工程采用松套层绞填充式室外光缆。施工单位某一施工工序的作业现场如图1-1所示。【问题】
1.给出图1-1中（1）~（5）对应的具体名称。
2.图1-1对应工序主要检验光缆的哪些性能?
答案：
1.1：OTDR
2：辅助光纤
3：V沟连接器
4：光缆
5：光缆盘。
2.图1-1对应工序主要检验光缆的光电性能有：光缆长度、光缆单盘损耗、光纤后向散射信号曲线。
学习总结
重点 光缆的单盘检验与配盘
知识
难点 光缆的单盘检验与配盘
重要度 ★★★★★
